精密配电柜说明
精密配电柜介绍
精密配电柜介绍精密配电单元是一种主要用于数据中心内的配电系统，又叫配电列头柜。
通常被安装于数据中心内的排成—行的机柜的两侧，向机柜内IT负载供电。
由于该设备的安装环境和负载类型与普通的配电设备完全不同，数据中心内使用的精密配电单元在内部结构的设计、电气元器件的选择和所提供的功能均与安装在电气竖井和专门的电气房间内的配电柜有所不同。
为了更好地理解精密配电单元，我们首先介绍其所处的使用环境和负载类型。
正是其使用类型和负载系统决定了该设备一系列与众不同的特点。
精密配电单元主要安装于数据中心内。
首先，由于IT技术，特别是虚拟化和云计算的发展，要求对整个数据中心的电流分布和功率分布进行全面的实时管理，以保证供电系统和数据中心的高效可靠运行，达到数据中心的高可靠性和节能减排的双重目的。
其次，精密配电单元向IT负载提供电力，由于很多IT 设备厂商对于零地电压有要求，尽管实际上高零地电压对服务器等工厂设备的正常运行并无影响，在设计时我们依然对这一要求进行了体现。
最后，IT设备的制造技术正在经历快速变化。
数据中心内的IT设备和负载功率在未来10年将发生很大变化但数据中心及其配电系统—般需使用10及以上的时间。
同时，由于虚拟化和云计算技术的发展，数据中心的功率消耗也将变得难以预测。
如何在数据中，心的整个生命周期中满足不断变化的IT负载类型和负载运营水平，使整个数据中心在从建成到推出使用的过程中始终保持高效和可靠的运行，是对数据中心的配电系统提出的新挑战。
精密配电单元主要是从四个方面应对这些问题和挑战的。
1、配电单元柜体配电单元的外壳采用的是IT机柜。
颜色为数据中心内机柜常用的IT乌鸦黑。
这样配电单元与机柜并排摆放在一起时，外形美观一致。
同时在采用上走线的数据中心中。
由于使用了IT机柜作为配电单元外壳，上走线的桥架可以安装在机柜顶部，配电单元的输入、输出线缆因此直接敷设在配电单元机柜顶部，并通过安装在其他机柜顶部的电力桥架敷设到安装于配电单元附近的机柜中。
配电箱使用说明范文
配电箱使用说明范文
配电箱是一种用于配电和控制电器设备的设备，通常安装在室内或室外的墙壁上。
它负责将电源供应分配给各个电器设备，并具有控制电流和保护电器设备的功能。
为了正确、安全地使用配电箱，下面是一些使用说明。
1.安装位置选择：
配电箱应安装在干燥、通风良好的地方，且远离易燃物和水源。
室内安装时，应避免安装在潮湿的地方，以防止电箱受潮。
室外安装时，应使用防水材料覆盖电箱，以防止雨水浸入。
2.正确操作顺序：
在使用配电箱之前，必须将主电源断开并确保设备上的所有开关处于关闭位置。
当需要开启电器设备时，先将主电源插头插入电源插座，然后逐个打开所需设备的电源开关。
当关闭设备时，应按相反的步骤操作。
3.合理负载分配：
配电箱通常会标注其额定电流和容量。
在使用时，要确保负载不超过电箱的额定电流，以防止过载和设备损坏。
如果需要连接高功率设备，建议单独为其提供独立的电源插座或使用稳定器等辅助设备。
4.定期检查和维护：
为了保证配电箱的正常运行和安全使用，应定期检查和维护。
首先，要检查电箱和电线是否有损坏或老化现象，如有必要，及时更换；其次，要保持电箱干净整洁，定期清除尘垢和杂物；最后，要检查电箱内部的电器设备和配件，如发现异常情况，应立即修复或更换。
5.安全用电：
使用配电箱时，要注意电源的安全。
首先，要定期检查插头和插座的接触是否良好，如松动或烧焦等情况应及时处理；其次，要避免插头接触水、湿度或金属物体，以防发生短路；最后，当要拔出插头时，应先关闭电源开关，确保安全拔出。

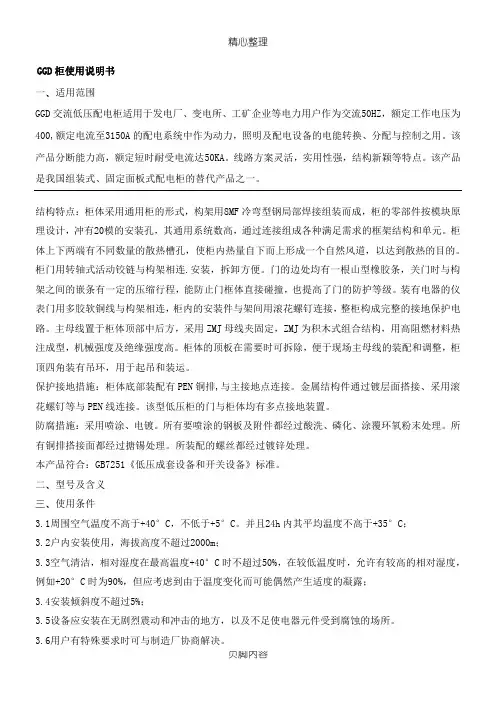

GGD柜使用说明手册
GGD柜使用说明书一、适用范围GGD交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ，额定工作电压为400,额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。
该产品分断能力高，额定短时耐受电流达50KA。
线路方案灵活，实用性强，结构新颖等特点。
该产品是我国组装式、固定面板式配电柜的替代产品之一。
结构特点：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，柜的零部件按模块原理设计，冲有20模的安装孔，其通用系统数高，通过连接组成各种满足需求的框架结构和单元。
柜体上下两端有不同数量的散热槽孔，使柜内热量自下而上形成一个自然风道，以达到散热的目的。
柜门用转轴式活动铰链与构架相连.安装，拆卸方便。
门的边处均有一根山型橡胶条，关门时与构架之间的嵌条有一定的压缩行程，能防止门框体直接碰撞，也提高了门的防护等级。
装有电器的仪表门用多胶软铜线与构架相连，柜内的安装件与架间用滚花螺钉连接，整柜构成完整的接地保护电路。
主母线置于柜体顶部中后方，采用ZMJ母线夹固定，ZMJ为积木式组合结构，用高阻燃材料热注成型，机械强度及绝缘强度高。
柜体的顶板在需要时可拆除，便于现场主母线的装配和调整，柜顶四角装有吊环，用于起吊和装运。
保护接地措施：柜体底部装配有PEN铜排,与主接地点连接。
金属结构件通过镀层面搭接、采用滚花螺钉等与PEN线连接。
该型低压柜的门与柜体均有多点接地装置。
防腐措施：采用喷涂、电镀。
所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理。
所有铜排搭接面都经过搪锡处理。
所装配的螺丝都经过镀锌处理。
本产品符合：GB7251《低压成套设备和开关设备》标准。
二、型号及含义三、使用条件3.1周围空气温度不高于+40°C，不低于+5°C。
