实验四、光电传感器转速测量实验一、实验目的1.通过本实验了解和掌握采用光电传感器测量的原理和方法。

2. 通过本实验了解和掌握转速测量的基本方法。

二、实验原理直接测量电机转速的方法很多,可以采用各种光电传感器,也可以采用霍尔元件。

本实验采用光电传感器来测量电机的转速。

光电传感器在工业上的应用可归纳为吸收式、遮光式、反射式、辐射式四种基本形式。

图4.1 光电传感器的工作方式反射式光电传感器的工作原理见图4.2,主要由被测旋转部件、反光片(或反光贴纸)、反射式光电传感器组成,在可以进行精确定位的情况下,在被测部件上对称安装多个反光片或反光贴纸会取得较好的测量效果。

在本实验中,由于测试距离近且测试要求不高,仅在被测部件上只安装了一片反光贴纸,因此,当旋转部件上的反光贴纸通过光电传感器前时,光电传感器的输出就会跳变一次。

通过测出这个跳变频率f,就可知道转速n。

n=f如果在被测部件上对称安装多个反光片或反光贴纸,那么,n=f/N。

N-反光片或反光贴纸的数量。

图4.2 反射式光电转速传感器的结构图三. 实验仪器和设备1. 计算机 n台2. DRVI快速可重组虚拟仪器平台 1套3. 并口数据采集仪(LDAQ-EPP2) 1台4. 开关电源(LDY-A) 1台5. 光电转速传感器(LHYF-12-A) 1套6. 转子/振动实验台(LZS-A)/(LZD-A) 1 台四、实验步骤1、启动服务器,运行DRVI主程序,开启DRVI数据采集仪电源,然后点击DRVI快捷工具条上的"联机注册"图标。

2、点击实验脚本文件“服务器端”的链接,运行该实验。

如图4.3所示。

图4.3 转速测量实验(服务器端)效果图3、在电机转子侧面上贴上反光纸,将光电传感器探头对准反光纸,调节传感器后面的灵敏度旋钮至传感器对反光纸敏感,对其它部位不敏感,然后启动实验台,调节转速旋钮使电机达到某一稳定转速。

4、设定合适的门限值,点击面板中的"开关"按钮进行测量,观察并记录测量的转速值,调整传感器的位置,同时观察检测到的转速波形和传感器位置之间的关系,并分析由此带来的测量误差。

光电传感器实验报告(文档4篇)

光电传感器实验报告(文档4篇)

光电传感器实验报告(文档4篇)以下是网友分享的关于光电传感器实验报告的资料4篇,希望对您有所帮助,就爱阅读感谢您的支持。

光电传感器实验报告第一篇实验报告2――光电传感器测距功能测试1.实验目的:了解光电传感器测距的特性曲线;掌握LEGO基本模型的搭建;熟练掌握ROBOLAB软件;2.实验要求:能够用LEGO积木搭建小车模式,并在车头安置光电传感器。

能在光电传感器紧贴红板,以垂直红板的方向作匀速直线倒车运动过程中进行光强值采集,绘制出时间-光强曲线,然后推导出位移-光强曲线及方程。

3.程序设计:编写程序流程图并写出程序,如下所示:ROBOLAB程序设计:4.实验步骤:1) 搭建小车模型,参考附录步骤或自行设计(创新可加分)。

2) 用ROBOLAB编写上述程序。

3) 将小车与电脑用USB数据线连接,并打开NXT的电源。

点击ROBOLAB 的RUN按钮,传送程序。

4) 取一红颜色的纸板(或其他红板)竖直摆放,并在桌面平面与纸板垂直方向放置直尺,用于记录小车行走的位移。

5) 将小车的光电传感器紧贴红板放置,用电脑或NXT的红色按钮启动小车,进行光强信号的采样。

从直尺上读取小车的位移。

6) 待小车发出音乐后,点击ROBOLAB的数据采集按钮,进行数据采集,将数据放入红色容器。

共进行四次数据采集。

7) 点击ROBOLAB的计算按钮,分别对四次采集的数据进行同时显示、平均线及拟和线处理。

8) 利用数据处理结果及图表,得出时间同光强的对应关系。

再利用小车位移同时间的关系(近似为匀速直线运动),推导出小车位移同光强的关系表达式。

5.调试与分析a) 采样次数设为24,采样间隔为0.05s,共运行1.2s。

采得数据如下所示。

b) 在ROBOLAB的数据计算工具中得到平均后的光电传感器特性曲线,如图所示:c) 对上述平均值曲线进行线性拟合,得到的光强与时间的线性拟合函数:d) 取四次实验小车位移的平均值,根据时间与光强的拟合函数求取距离与光强的拟合函数:由上图可得光强与时间的关系为:y=-25.261858×t+56.524457 ; 量取位移为4.5cm,用时1.2s,得:x=3.75×t ;光强与位移的关系为:y= -6.73649547×x+56.524457 ;e) 通过观测上图及导出的光强位移函数可知,光电传感器在短距离里内对位移信号有着良好的线性关系,可以利用光强值进行位移控制。

实验5-光电传感器

实验5-光电传感器

实验5 光电传感器(反射型)测转速实验实验目的:1.了解光电传感器测转速的原理及运用;2.了解光电池的光照特性,熟悉其应用。

3. 了解光敏电阻的光照特性和伏安特性。

基本原理:1.光电传感器由红外发射二极管、红外接收管、达林顿输出管及波形整形组成。

发射管发射红外光经电机反射面反射,接收管接收到反射信号,经放大,波形整形输出方波,再经F/V 转换测出频率。

2. 在光照作用下,由于元件内部产生的势垒作用,在结合部使光激发的电子空穴分离,电子与空穴分别向相反方向移动而产生电势的现象称为光伏效应。

硅光电池就是利用这一效应制成的光电探测器件。

3. 在光线的作用下,电子吸收光子的能量从键合状态过渡到自由状态,引起电导率的变化,这种现象称为光电导效应。

光电导效应是半导体材料的一种体效应。

光照愈强,器件自身的电阻愈小。

基于这种效应的光电器件称光敏电阻。

光敏电阻无极性,其工作特性与入射光光强、波长和外加电压有关。

所需单元及部件:电机控制单元、小电机、F/V 表、光电传感器、+5V 电源、可调±2V -±10V 直流稳压电源、主副电源、示波器;硅光电池、直流稳压电源、数字电压表;光敏电阻、直流稳压电源、电桥平衡网络中W1电位器、F/V 表。

实验步骤(一):光电传感器测转速实验图1 测速电路图1.在传感器的安装顶板上,拧松小电机前面的轴套的调节螺钉,连轴拆去电涡流传感器,换上光电传感器。

将光电传感器控头对准小电机上小的白圆圈(反射面),调节传感器高度,离反射面2mm —3mm 为宜。

2.传感器的三根引线分别接入传感器安装顶板上的三个插孔中(红色接+2V ,黑色接地,兰色接Vo )。

再把Vo 和地接入数显表(F/V 表)的Vi 和地口。

3.合上主、副电源,将可调整±2V -±10V 的直流稳压电源的切换开关切换到±4V ,在电机控制单元的V +处接入+4V 电压,调节转速旋钮使电机转动。

实验一.光电传感器实验

实验一.光电传感器实验

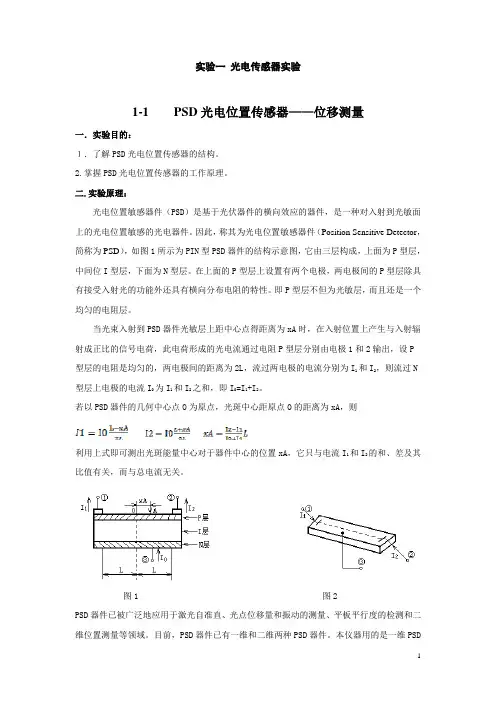

实验一光电传感器实验1-1 PSD光电位置传感器——位移测量一.实验目的:1.了解PSD光电位置传感器的结构。

2.掌握PSD光电位置传感器的工作原理。

二.实验原理:光电位置敏感器件(PSD)是基于光伏器件的横向效应的器件,是一种对入射到光敏面上的光电位置敏感的光电器件。

因此,称其为光电位置敏感器件(Position Sensitive Detector,简称为PSD),如图1所示为PIN型PSD器件的结构示意图,它由三层构成,上面为P型层,中间位I型层,下面为N型层。

在上面的P型层上设置有两个电极,两电极间的P型层除具有接受入射光的功能外还具有横向分布电阻的特性。

即P型层不但为光敏层,而且还是一个均匀的电阻层。

当光束入射到PSD器件光敏层上距中心点得距离为xA时,在入射位置上产生与入射辐射成正比的信号电荷,此电荷形成的光电流通过电阻P型层分别由电极1和2输出,设P型层的电阻是均匀的,两电极间的距离为2L,流过两电极的电流分别为I1和I2,则流过N 型层上电极的电流I0为I1和I2之和,即I0=I1+I2。

若以PSD器件的几何中心点O为原点,光斑中心距原点O的距离为xA,则利用上式即可测出光斑能量中心对于器件中心的位置xA,它只与电流I1和I2的和、差及其比值有关,而与总电流无关。

图1 图2PSD器件已被广泛地应用于激光自准直、光点位移量和振动的测量、平板平行度的检测和二维位置测量等领域。

目前,PSD器件已有一维和二维两种PSD器件。

本仪器用的是一维PSD器件,主要用来测量光斑在一维方向上的位置或移动量的装置,图2为一维PSD器件的原理图,其中①和②为信号电极,③为公共电极。

它的光敏面为细长的矩形条。

图3为其等效电路,它由电流源Ip、理想二极管VD、结电容Cj、横向分布电阻RD和并联电阻Rsh组成, PSD器件属于特种光伏器件,它的基本特性与一般硅光伏器件基本相同,如光谱响应、时间响应和温度响应等与前面讲述的PN结光伏器件相同。

实验十四光电传感器原理及应用

实验十四光电传感器原理及应用

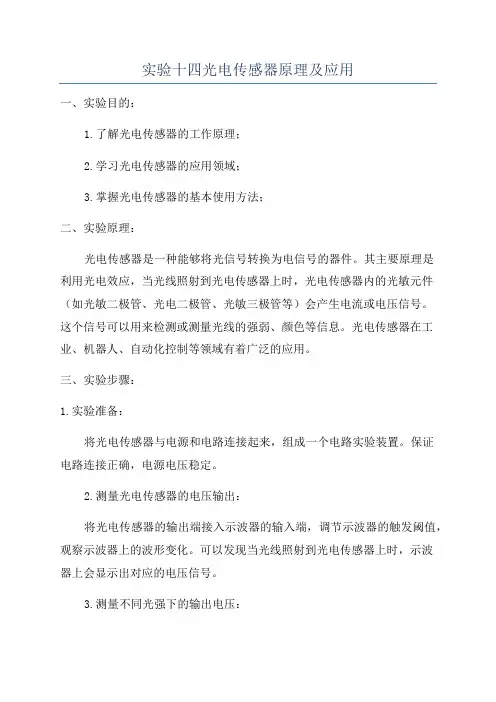

实验十四光电传感器原理及应用一、实验目的:1.了解光电传感器的工作原理;2.学习光电传感器的应用领域;3.掌握光电传感器的基本使用方法;二、实验原理:光电传感器是一种能够将光信号转换为电信号的器件。

其主要原理是利用光电效应,当光线照射到光电传感器上时,光电传感器内的光敏元件(如光敏二极管、光电二极管、光敏三极管等)会产生电流或电压信号。

这个信号可以用来检测或测量光线的强弱、颜色等信息。

光电传感器在工业、机器人、自动化控制等领域有着广泛的应用。

三、实验步骤:1.实验准备:将光电传感器与电源和电路连接起来,组成一个电路实验装置。

保证电路连接正确,电源电压稳定。

2.测量光电传感器的电压输出:将光电传感器的输出端接入示波器的输入端,调节示波器的触发阈值,观察示波器上的波形变化。

可以发现当光线照射到光电传感器上时,示波器上会显示出对应的电压信号。

3.测量不同光强下的输出电压:利用可调节的光源,调节光源的亮度,分别测量不同光强下的光电传感器输出电压。

记录下每一组的测量结果,并进行对比分析。

4.测量不同颜色光线的输出电压:利用不同颜色的光源(如红、绿、蓝等),分别测量不同颜色光线下的光电传感器输出电压。

记录下每一组的测量结果,并进行对比分析。

四、实验结果及分析:根据实验步骤得到的测量结果,可以发现光电传感器的输出电压与光线强弱呈正相关关系。

当光线较强时,输出电压较高;当光线较弱时,输出电压较低。

此外,不同颜色的光线对光电传感器的输出电压也会产生影响,不同颜色的光线下的输出电压有所不同。

这些结果可以为后续光电传感器的应用提供参考。

五、实验应用:1.自动光敏灯控制系统:利用光电传感器对光线强弱进行检测和控制,实现自动灯光开关的功能。

当光线较暗时,系统自动打开灯光;当光线充足时,系统自动关闭灯光。

这样可以节省能源,提高使用效率。

2.产业自动化控制系统:将光电传感器与机械手臂等设备相结合,利用光电传感器对物体位置、形状等进行检测和测量,实现自动化控制。
