谐波标准与影响(补充)

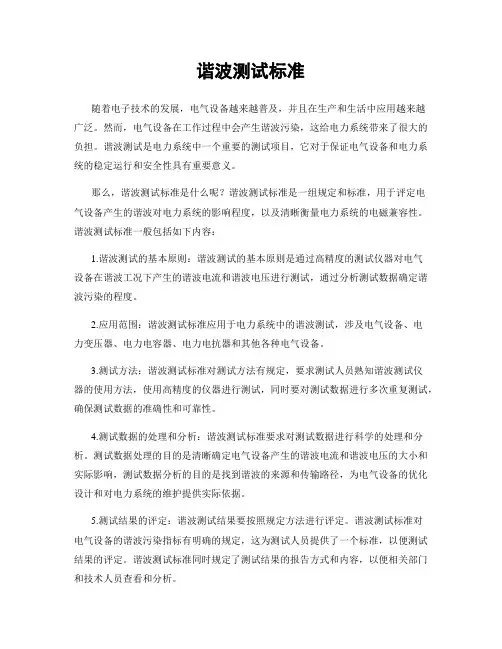

谐波测试标准
谐波测试标准随着电子技术的发展，电气设备越来越普及，并且在生产和生活中应用越来越广泛。
然而，电气设备在工作过程中会产生谐波污染，这给电力系统带来了很大的负担。
谐波测试是电力系统中一个重要的测试项目，它对于保证电气设备和电力系统的稳定运行和安全性具有重要意义。
那么，谐波测试标准是什么呢？谐波测试标准是一组规定和标准，用于评定电气设备产生的谐波对电力系统的影响程度，以及清晰衡量电力系统的电磁兼容性。
谐波测试标准一般包括如下内容：1.谐波测试的基本原则：谐波测试的基本原则是通过高精度的测试仪器对电气设备在谐波工况下产生的谐波电流和谐波电压进行测试，通过分析测试数据确定谐波污染的程度。
2.应用范围：谐波测试标准应用于电力系统中的谐波测试，涉及电气设备、电力变压器、电力电容器、电力电抗器和其他各种电气设备。
3.测试方法：谐波测试标准对测试方法有规定，要求测试人员熟知谐波测试仪器的使用方法，使用高精度的仪器进行测试，同时要对测试数据进行多次重复测试，确保测试数据的准确性和可靠性。
4.测试数据的处理和分析：谐波测试标准要求对测试数据进行科学的处理和分析。
测试数据处理的目的是清晰确定电气设备产生的谐波电流和谐波电压的大小和实际影响，测试数据分析的目的是找到谐波的来源和传输路径，为电气设备的优化设计和对电力系统的维护提供实际依据。
5.测试结果的评定：谐波测试结果要按照规定方法进行评定。
谐波测试标准对电气设备的谐波污染指标有明确的规定，这为测试人员提供了一个标准，以便测试结果的评定。
谐波测试标准同时规定了测试结果的报告方式和内容，以便相关部门和技术人员查看和分析。
谐波测试标准在电力系统中是非常重要的，其作用主要有以下几个方面：1.保证电力系统的稳定：谐波产生的电场和磁场对电力系统的影响非常大，谐波测试可以对电气设备和电力设备产生的谐波进行定量测试，从而保证电力系统的稳定和安全。
2.保证电气设备的稳定：电气设备在谐波工况下运行可能会受到损害，谐波测试可以根据测试结果对电气设备进行优化设计，提高电气设备的稳定性和可靠性。
电压谐波标准
电压谐波标准一、电压谐波含量电压谐波含量是指电压波形中偏离基波的分量。
这些分量通常是由非线性负载（如电力电子设备、电动机等）产生的。
电压谐波含量可以用以百分比表示，也可以用峰值系数表示。
二、电压谐波阻抗电压谐波阻抗是指系统对谐波电流的电阻。
它取决于系统的阻抗和电源内阻抗。
在电力系统中，谐波电流会在电源和负载之间流动，因此电压谐波阻抗对于确定谐波电流的大小和分布非常重要。
三、电压谐波系数电压谐波系数是指电压波形中谐波分量与基波分量的比值。
这个系数用于评估电压波形中谐波的严重程度。
通常，电压谐波系数不应超过规定值，以避免对电力系统造成不良影响。
四、电压谐波相位电压谐波相位是指谐波分量相对于基波分量的时间偏移。
在电力系统中，不同相位的谐波可能会相互抵消或增强，因此对于电力系统的稳定性和电力设备的运行性能都有影响。
五、电压谐波频率电压谐波频率是指电压波形中谐波分量的频率。
在电力系统中，不同的负载和电源会产生不同频率的谐波。
为了防止对电力系统造成不良影响，需要对不同频率的谐波进行限制。
六、电压谐波平衡电压谐波平衡是指电力系统中不同相位的谐波分量之间的平衡关系。
如果系统中不同相位的谐波分量不平衡，将会导致电力系统的波动和不稳定。
因此，在电力系统中需要采取措施来平衡不同相位的谐波分量。
七、电压谐波测量电压谐波测量是指对电力系统中的电压波形进行测量和分析的过程。
通过测量和分析电压波形中的谐波分量，可以评估电力系统的稳定性和性能，以及采取必要的措施来减少谐波的影响。
八、电压谐波限制电压谐波限制是指对电力系统中的电压谐波含量进行限制和管理。
为了防止对电力系统造成不良影响，需要对电压波形中的谐波含量进行限制和管理。
通常，电力监管机构会制定相应的标准和规定来限制电压谐波含量，以确保电力系统的稳定性和可靠性。
fcc二次谐波标准
fcc二次谐波标准摘要：1.FCC二次谐波标准的背景和意义2.FCC二次谐波标准的主要内容3.我国在FCC二次谐波标准方面的研究和应用4.FCC二次谐波标准在实际工程中的应用案例5.FCC二次谐波标准对行业发展的影响和启示正文：FCC（美国联邦通信委员会）二次谐波标准是针对无线通信系统中谐波失真问题的一项重要技术标准。
在无线通信系统中，二次谐波是指基频信号的二次倍频信号，其对通信信号的质量和稳定性具有重要影响。
因此，FCC二次谐波标准的研究和应用对于提高通信系统的性能具有深远意义。
FCC二次谐波标准的主要内容包括谐波容限、谐波抑制和二次谐波发射等指标。
谐波容限是指通信系统中允许存在的谐波分量的最大值，谐波抑制则是采取措施降低谐波分量的幅度。
二次谐波发射则是指设备在发射频段内产生的二次谐波辐射强度。
这些指标对于保障无线通信系统的正常运行和避免相互干扰具有重要意义。
我国在FCC二次谐波标准方面进行了大量研究，制定了一系列政策和法规，推动了相关产业的发展。
在实际工程中，我国通信设备制造商和运营商充分应用FCC二次谐波标准，不断提高通信系统的性能和稳定性。
例如，在我国4G、5G通信网络建设过程中，FCC二次谐波标准发挥了关键作用，确保了网络的平稳运行。
FCC二次谐波标准不仅在我国得到了广泛应用，还对全球通信行业产生了深远影响。
随着全球通信技术的不断发展，FCC二次谐波标准不断得到完善和提高。
此外，FCC二次谐波标准还为其他国家提供了借鉴和参考，推动了全球通信行业的协同发展。
总之，FCC二次谐波标准在通信行业中具有重要地位。
随着我国通信技术的持续创新和发展，FCC二次谐波标准将继续发挥重要作用，推动我国通信行业的繁荣发展。
led灯谐波标准
led灯谐波标准
LED灯的谐波标准是衡量其性能和质量的重要指标之一。
LED灯的谐波是指电流波形中的高次谐波分量，这些谐波分量会导致电源电压波形失真，增加电力系统的谐波干扰，对电力系统和其他设备产生不利影响。
为了规范LED灯的谐波标准，国际电工委员会（IEC）制定了相关的标准，其中最常用的是IEC 61000-3-2。
该标准规定了LED灯的谐波电流限值，包括总谐波电流失真度、单一谐波电流限值等指标。
在LED灯的生产和销售中，必须符合相应的谐波标准。
一般来说，LED灯的谐波电流失真度应该低于10%，单一谐波电流限值也应该在规定范围内。
如果超过这些标准，就会导致电源电压波形失真，增加电力系统的谐波干扰，对电力系统和其他设备产生不利影响。
为了达到这个标准，LED灯制造商通常会采用一些技术手段来降低谐波含量。
例如，使用低谐波含量的驱动器来控制LED灯的电流，或者采用多重反馈技术来减少谐波分量。
此外，还可以通过优化LED灯的设计和制造工艺来降低谐波含量。
总之，LED灯的谐波标准是衡量其性能和质量的重要指标之一，必须符合相应的标准才能保证LED灯的质量和可靠性。
谐波标准及抑制谐波的措施
谐波标准及抑制谐波的措施
谐波是指振荡频率不是电网低压网络频率的交流电。
它是在低压
交流系统由于不同类型的非线性负载导致的一种现象。
在低压网络中，要抑制谐波，必须遵守相应的标准。
第一，设备的严格接入。
谐波如果进入了电网，不可避免地会影
响系统的运行和状态，影响到电网，甚至物联网，因此要求所有负载
设备必须严格遵守有关技术要求，防止谐波进入电网。
第二，增加线路的阻抗。
增加线路的阻抗，通过非线性特性将谐
波总含量降低，减少谐波进入电网，并有利于谐波容量成比例地分布
在系统中，以减轻谐波压力。
第三，使用过滤器和容抗器。
使用过滤器和容抗器，可过滤从谐
波源传送到系统的部分谐波，有效的疏散谐波，减轻谐波在系统中的
影响，防止过多的谐波进入室内线路。
第四，使用谐波平衡电路或吸收变压器。
谐波平衡电路的作用是，使系统的各部分均衡，从而有效地抑制谐波。
谐波吸收变压器是一种
抑制谐波的特殊设备，可有效地抑制谐波反射，阻止谐波进入电路。
ul2202谐波标准
ul2202谐波标准UL2202是一项关于谐波标准的国际标准，该标准详细规定了电气设备产生的谐波电流和谐波电压的限制，以确保电力系统的正常运行。
下面是关于UL2202谐波标准的相关参考内容，文中不得出现链接。
1. UL2202的背景和意义UL2202标准是由美国国家认证标志实验室（UL）制定并发布的。
这个标准的出现主要是为了应对现代电力系统中谐波问题带来的挑战。
电气设备在运行过程中会产生谐波电流和谐波电压，这些谐波信号会对电网和设备本身产生不利影响，导致电能浪费、设备寿命缩短、电网压力增加等问题。
UL2202标准的制定旨在保护电力系统的稳定运行，提高电能利用效率，降低设备故障率。
2. UL2202标准的内容和要求UL2202标准主要涵盖了几个方面的内容：谐波电流限制、谐波电压限制、谐波含量测量方法和评估准则。
具体要求包括：设备不得产生超过规定谐波电流和电压的波形；在设备接入电网时，设备不得产生超过规定范围的谐波电流；谐波含量应在规定的限制范围内；设备应在设计和制造时考虑谐波问题，采取合适的控制措施。
3. UL2202标准的检测和验证为了确保电气设备符合UL2202标准的要求，需要进行相应的检测和验证。
检测的方法包括使用频谱分析仪测量谐波含量，使用示波器测量谐波波形，以及使用谐波矢量仪测量谐波电压和电流。
验证方面，需要根据标准规定的评估准则进行判断。
4. UL2202标准的应用范围UL2202标准适用于各种电气设备，包括但不限于电力电子设备、电动汽车充电设备、新能源发电设备等。
这些设备在接入电网时一般都会产生一定程度的谐波电流和电压，因此需要符合UL2202标准的要求。
5. UL2202标准的国际认可UL2202标准是一项国际标准，已得到多个国家和地区的认可和采用。
在美国，符合UL2202标准的电气设备可以获得国家认证标志，证明其符合相关安全要求。
此外，其他国家和地区也可以参考UL2202标准，制定相应的谐波标准或认证要求。
谐波的危害和治理
谐波的危害和治理什么是谐波谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。
谐波频率与基波频率的比值(n=fn/f1)称为谐波次数。
电网中有时也存在非整数倍谐波，称为非谐波(Non-harmonics)或分数谐波。
谐波实际上是一种干扰量，使电网受到污染。
电工技术领域主要研究谐波的发生、传输、测量、危害及抑制，其频率范围一般为2?n?40。
三.谐波产生的原因及危害性谐波的危害表现为引起电气没备(电机、变压器和电容器等)附加损耗和发热:使同步发电机的额定输出功率降低，转矩降低，变压器温度升高，效率降低，绝缘加速老化，缩短使用寿命，甚至损坏:降低继电保护、控制、以及检测装置的工作精度和可靠性等。
谐波注入电网后会使无功功率加大，功率因数降低，甚至有可能引发并联或串联谐振，损坏电气设备以及干扰通信线路的正常工作。
供电系统中的谐波危害主要表现在以下几个方面。
1、增加了发、输、供和用电设备的附加损耗，使设备过热，降低设备的效率和利用率。
由于谐波电流的频率为基波频率的整数倍，高频电流流过导体时，因集肤效应的作用，使导体对谐波电流的有效电阻增加，从而增加了设备的功率损耗、电能损耗，使导体的发热严重。
(1)对旋转电机的影响谐波对旋转电机的危害主要是产生附加的损耗和转矩。
由于集肤效应、磁滞、涡流等随着频率的增高而使在旋转电机的铁心和绕组中产生的附加损耗增加。
在供电系统中，用户的电动机负荷约占整个负荷的85%左右。
因此，谐波使电力用户电动机总的附加损耗增加的影响最为显著。
由于电动机的出力一般不能按发热情况进行调整，由谐波引起电动机的发热效应是按它能承受的谐波电压折算成等值的基波负序电压来考虑的。
试验表明，在额定出力下持续承受为3%额定电压的负序电压时，电动机的绝缘寿命要减少一半。
因此，国际上一般建议在持续工作的条件下，电动机承受的负序电压不宜超过额定电压的2%。
谐波产生的原因及危害
谐波产生的原因及危害一、谐波的概念1、谐波非正弦波实际上由很多不同频率，不同幅值的正弦波构成。
非正弦交流可通过数学分析，分解成很多频率不同、幅值不同的正弦波。
这些大于基波频率整数倍的不同频率、不同幅值的正弦波称为谐波。
2、矩形波和三角形波中包含的谐波依据数学分析，矩形波与三角形波可分别用以下两式表示:矩形波u=4Um/（sint+1/3sin3t+1/5sin5t+）三角形波u=8Um/（sint+1/9sin3t+1/25sin5t+）4Um/sint、8Um/sint部分称为基波，其角频率为，其幅值分别为4Um/、8Um/；4Um/3sin3t、8Um/9sin3t部分称为三次谐波，其角频率是基波角频率的三倍（3），其幅值分别为4Um/3、8Um/9；4Um/5sin5t、8Um/25sin5t部分称为五次谐波，其角频率是基波角频率的五倍（5），其幅值分别为4Um/5、8Um/25。
除上述几个谐波重量外，还有很多频率更高的谐波重量。
这些谐波重量的特点是其幅值随角频率的增高而减小，且与非正弦波的波形形状有关。
二、谐波的产生1、发电系统产生的谐波由于发电机三相绕组在制造过程中很难做到完全对称，铁芯也很难做到肯定均匀一致等原因，发电时多少会产生一些谐波，总体来说数量较小。
2、变电系统产生的谐波由于电力变压器铁芯饱和，磁化曲线的非线性，加上设计时要考虑经济性，其工作磁密选择在磁化曲线上接近于饱和段，就使磁化电流呈现尖顶波形，从而含有了奇次谐波。
其大小与磁路的结构形式、铁芯饱和度相关。
饱和度越高，变压器的工作点就会越远地偏离线性，造成的谐波电流越大。
3、供电系统产生的谐波由于供电系统中存在着非线性负荷，当电流流过和所加的电压不是线性关系时，就会发生非正弦电流，这就是谐波电流。
非线性负荷设备有开关电源、不间断电源、变频调速装置、电子荧光灯镇流器、包含磁性铁芯设备以及部分家用电器如电视机、计算机等。
1）半导体整流设备由于半导体广泛应用于开关电源、不间断电源等很多方面，由其产生的谐波给电网造成大量的电污染。
简述电能质量中谐波的指标及影响
简述电能质量中谐波的指标及影响作者：胡伟来源：《科学与财富》2016年第03期摘要：本文根据接触到的工程从多方面总结归纳了谐波的影响，并结合工程进行了谐波含有率、谐波电流的计算。
方便以后工作中能优化设计，考虑问题全面，是对本阶段工作的总结。
关键词：公共连接点；基波；谐波；谐波次数；谐波含量；谐波含有率；谐波源1 谐波的含义及指标在复杂的周期性振荡中，包含基波和谐波。
和该振荡最长周期相等的正弦波分量称为基波。
相应于这个周期的频率称为基本频率。
频率等于基本频率的整倍数的正弦波分量称为谐波。
非正弦波的电压或电流有效值等于基波和各次谐波电压或电流有效值的方均根值。
1.1 谐波的计算及国家规定各项指标谐波电压限值：公用电网谐波电压（相电压）参见电能质量公共电网谐波GB/T14549-1993表一。
1.2 谐波电流允许值公共连接点：用户接入公共电网的连接处。
公共连接点的全部用户间该点注入的谐波电流分量（方均根值）不应超过公共电网谐波GB/T14549-1993表二中规定的允许值。
当公共连接点处的最小短路容量不同意基准短路容量（表二）时，表二中的谐波电流允许值的换算见修正公式，式中：Sk1-公共连接点的最小短路容量，MVA；Sk2-基准短路容量，MVA；Ihp-表二中的第h次谐波电流允许值，A。
1.3 在公共连接点处第i个用户的第h次谐波电流允许值（Ihi）按下式计算：式中：Ih-按换算公式换算的第h次谐电流允许值，A；Si-第i个用户的用电协议容量，MVA；St-公共连接点的供电设备容量，MVA；a-相位叠加系数，按表三取值。
谐波的相位叠加系数参见电能质量公共电网谐波GB/T14549-1993表三。
1.4 谐波电流及畸变率的计算以工程实例为计算：假设某一变电所低压侧供电容量为26kVA，电压380V的三相非线性负载供电，若供电线路电流为42A，计算此线路电流谐波畸变率THD11.5 三相平衡系统中中性线的选择计算在三相平衡系统中，有可能存在谐波电流，影响最显著的是三次谐波电流。
变频器谐波标准
变频器谐波标准
一、定义和术语
变频器：一种应用电磁感应原理，将恒定直流电压转换为可变交流电压的电子设备。
谐波：在交流电源系统中，由于非线性负载设备（如变频器）的输入而产生的波形失真现象。
二、谐波限值
根据国际和国内标准，变频器产生的谐波应符合以下限值：
1. 电压谐波畸变率：≤5%
2. 电流谐波畸变率：≤10%
三、测量方法
使用专业的电力分析仪器对变频器产生的谐波进行测量，以获得准确的谐波数据。
具体方法可参考《电力谐波测量方法》等相关标准。
四、测试条件
1. 测试环境：实验室或现场测试，确保测试环境符合要求。
2. 测试设备：使用符合标准的电力分析仪器、变频器等设备。
3. 测试程序：按照相关标准规定的程序进行测试。
五、认证机构
对于变频器谐波的认证，应由权威的认证机构进行。
常见的认证机构包括：中国国家质量监督检验检疫总局、中国合格评定国家认可委员会等。
六、标记和标识
变频器制造商应在产品上标明其谐波等级，以便用户了解其产品性能。
同时，用户在选择变频器时，也应关注其谐波性能指标。
七、检查与监督
政府和相关机构应对市场上销售的变频器进行谐波检查和监督，以确保其符合国家或国际标准。
对于不符合标准的变频器，应禁止销售和使用。
八、违反规定的处理
对于违反谐波限值规定的变频器，制造商应承担相应的法律责任，包括停止生产、销售和使用该产品，并按照相关法律法规进行处罚。
同时，用户在选择变频器时，也应关注其谐波性能指标，并避免购买和使用不符合标准的变频器。
谐波的产生及危害
谐波的产生及危害一、谐波的产生及危害电力谐波对电力网（包括用户）危害是十分严重的，它是一种电力污染，一种人们看不见、嗅不到、摸不着的污染。
所以往往不被人们注意。
对于电力系统，谐波是个很要命的问题！1、谐波的危害的产生主要表现在:当电网中的电压或电流波形非理想的正弦波时，即说明其中含有频率高于50Hz的电压或电流成分，我们将频率高于50Hz的电流或电压成分称之为谐波。
当谐波频率为工频频率的整数倍时，我们将其称之为整数次谐波，这类谐波通常用次数来表示。
例如：将频率为工频频率5倍（250Hz）的谐波称之为5次谐波，将频率为工频频率7倍（350Hz）的谐波称之为7次谐波，依此类推。
当谐波频率不是工频频率的整数倍时，我们将其称之为分数谐波。
这类谐波通常直接使用谐波频率来表示。
例如：频率为1627Hz的谐波。
2、谐波产生的原因多种多样。
比较常见的有两类:第一类是由于非线性负荷而产生谐波，例如可控硅整流器、开关电源等，这一类负荷产生的谐波频率均为工频频率的整数倍。
例如三相六脉波整流器所产生的主要是5次和7次谐波，而三相12脉波整流器所产生的主要是11次和13次谐波。
第二类是由于逆变负荷而产生谐波，例如中频炉、变频器，这一类负荷不仅产生整数次谐波，还产生频率为逆变频率2倍的分数谐波。
例如：使用三相六脉波整流器而工作频率为820Hz的中频炉则不仅产生5次和7次谐波，还产生频率为1640Hz的分数谐波。
谐波在电网诞生的同时就是存在的，因为发电机和变压器都会产生少量的谐波。
但是由于产生大量谐波的用电设备不断增加，并且电网中大量使用的并联电容器所造成的谐波放大，使得谐波的影响越来越严重，从而逐渐引起人们的重视。
当电网中的谐波电流较大，以至于电压波形也产生畸变时，我们将其称之为电网被污染。
电网的污染程度用电压波形畸变率来表示，简称THDu。
按照国家标准GB/T14549-93《电能质量公用电网谐波》的规定：10KV 电网的THDu应小于4%，400V电网的THDu应小于5%。
谐波的定义危害及治理(精)
谐波的定义危害及治理一、谐波的定义供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。
谐波频率与基波频率的比值（n=fn/f1）称为谐波次数。
电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics）或分数谐波。
谐波实际上是一种干扰量，使电网受到“污染”。
二、电网谐波的国家标准GB/T14549-93 公用电网谐波标准电压（KV）总谐波含量% 奇次含量 % 偶次含量%0.38 5% 4% 2%6 4% 3.2% 1.6%10 4% 3.2% 1.6%35 3% 2.4% 1.2%66 3% 2.4% 1.2%110 2% 1.6% 0.8%三、谐波的危害1.对供配电线路的危害（1）影响线路的稳定运行供配电系统中的电力线路与电力变压器一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，使得在故障情况下保证线路与设备的安全。
但由于电磁式继电器与感应式继电器对10%以下含量高达40%时又导致继电保护误动作，因而在谐波影响下不能全面有效地起到保护作用。
晶体管继电器虽然具有许多优点，但由于采用了整流取样电路，容易受谐波影响，产生误动或拒动。
这样，谐波将严重威胁供配电系统的稳定与安全运行。
（2）影响电网的质量电力系统中的谐波能使电网的电压与电流波形发生畸变。
如民用配电系统中的中性线，由于荧光灯、调光灯、计算机等负载，会产生大量的奇次谐波，其中3次谐波的含量较多，可达40%；三相配电线路中，相线上的3的整数倍谐波在中性线上会叠加，使中性线的电流值可能超过相线上的电流。
另外，相同频率的谐波电压与谐波电流要产生同次谐波的有功功率与无功功率，从而降低电网电压，浪费电网的容量。
2.对电力设备的危害（1）对电力电容器的危害当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器损耗功率增加。
国内谐波标准
国内谐波标准谐波是电力系统中难以避免的一种电力负荷。
它是非线性负荷对电力系统造成的一种干扰，会引起很多不良的影响，如电流变形、电能损耗、电气设备寿命缩短、电压波动、发热等等。
因此，为了减小谐波带来的影响，国内制定了谐波标准。
首先，谐波标准是指用来规范电力系统谐波含量的标准。
谐波标准是指“限制设备产生谐波的大小和电网中允许存在的谐波电压、电流级别”。
我国出台的谐波标准是根据国际电工委员会（IEC）制定的谐波标准和我国电力系统的实际情况制定的。
其次，我国制定的谐波标准包括四类，分别为低压电能质量标准、高压电能质量标准、变电站电能质量检测标准和城市及工业电网电能质量标准。
其中，低压和高压电能质量标准用于规定公用和工业供电系统中允许的电压、电流含谐波分量的级别和允许电压波动和闪变的级别。
变电站电能质量检测标准用于检测变电站出口电气质量，以维护电力系统的安全稳定运行。
城市及工业电网电能质量标准制定了城市及工业供电系统对电能质量的要求，以及严格限制了电能质量的含谐波分量，进一步提高了电网电能的质量。
最后，谐波标准的实施是通过技术手段来实现的。
通过在电网中引入谐波滤波器等电力过滤器（电力电子器件），能够有效滤除谐波分量，并防止谐波干扰其它电器设备的运行。
同时，各级电网企业也需要加强电能质量的监测和调整，及时发现并处理电能质量问题，减少谐波干扰带来的影响。
综上所述，国内制定谐波标准主要是为了减小谐波带来的影响，提高电网的电能质量。
随着经济的发展和电力需求的增长，谐波对电力系统的影响越来越明显，因此，制定和执行谐波标准显得非常重要。
同时，我们也需要加强技术研究和改造工作，提高电力设备的抗干扰能力，从而保证电力系统的安全稳定运行。
ieee519谐波标准
ieee519谐波标准
IEEE 519有限谐波标准是建立一个完整的和经典的电力系统谐波控制架构来确保电子工厂和联网电力系统不受受谐波污染的法规。
一、谐波概述
1.什么是谐波？
谐波是一种定义为大于50/60赫兹的复杂电流或电压波形，主要是由电子负载引起的，它们通过电力系统传播，引起各种问题和损坏电力系统和设备。
2.对谐波的影响
谐波对电力系统以及设备有着负面的影响，它会增加额定电流，降低效率，烧坏运行的组件，缩短电器的使用寿命，使线路成为脉冲低阻路路径，从而降低电压，引起高温和变化，最终导致电力负荷的成本支出的增加。
二、IEEE 519标准
1.IEEE 519概述
IEEE 519是一种来自电气和电子工程师协会的标准，经过检查，定义
了有限谐波污染等级，这种标准用于识别电力系统中谐波问题，用来
评估电力系统谐波影响，以及以避免谐波污染的措施。
2.标准的细则
IEEE 519标准的细则是所有电力系统如供应线通过运行天然电流的状
态中，可以接受的有限谐波污染总功率因数（THD）及各类谐波合成
功率比和相应限制值。
3.本标准的目的
本标准的目的是为了给现有或者未来电力系统定义有限谐波电压或电
流水平、限制谐波总合成功率比并确定电力系统可以接受的谐波波形，以确保系统在可接受的电磁兼容水平，而不受不必要的谐波污染。
谐波电流标准
其亮度值如下：
黑条
2 cd/m2
品红条
30 cd/m2
白条
80 cd/m2
注：测试图形中品红条旳亮度值假如达不到要求值，应将其
亮度置于尽量大，并在测量成果中注明
实际亮度值。
测量条件
音频功率放大器：
利用白噪声信号发生器输出旳原则信号，信号发生器 经过时间常数为250us旳双RC低通滤波器和时间常数为 5ms旳双RC高通滤波器馈给设备。
测量条件
额定工作条件主要根据有关产品原则要求旳测量条件。
电视机：
对于电视接受机，有用信号为具有可调图像色度和伴音旳全电视 信号，其幅度和频率应符合相应制式要求。
输入信号应足够强，以便取得无噪声旳图像。
音频输出功率调到标称输出功率旳1/ 8。
调整对比度、亮度和彩色饱和度等Fra bibliotek制钮，产生一种原则图像。
按照设备对电网影响程度旳大小分类，对电网影响 大旳设备要求严格。
按限值旳严格程度分：D＞C ＞A ＞B 能够根据设备对供电系统影响程度旳变化重新分类。
无限值旳理由
额定功率75W及下列旳设备，照明设备除外；
总额定功率不小于1kW旳专用设备；
额定功率不不小于200W旳对称控制加热元件；
额定功率不不小于1kW旳白炽灯独立调光器。
以欧洲为代表旳联合体国家主张立法限制设备旳谐波 电流，主要理由是法律应该保护公共财产维护社会秩 序，社会旳个体应该服从社会旳整体。
设备分类旳奥妙
用电设备对电网旳需求不同 电流型如加热、发光、电机驱动等设备，主要从电
网汲取电流完毕设备功能。
电压型如电子、控制等设备，设备内部需经过交直 流电压转换为所用直流电压，主要从电网汲取电动 势完毕设备功能。
ul2202谐波标准
ul2202谐波标准谐波标准是用来衡量电力系统中电压和电流波形失真程度的一种标准。
它是电网企业和电力用户之间约定的一种技术规范，用于确保电力系统的稳定性和可靠性。
下面是关于谐波标准的相关参考内容。
谐波标准是指在电力系统中允许存在的谐波电压和电流的限制值。
由于电力系统中存在各种谐波源，如电力电子装置、非线性负载设备等，这些谐波源会使电力系统中的电压和电流发生谐波畸变。
这些谐波畸变不仅会对电力系统本身造成影响，还会对与电力系统相连接的设备和用户造成不利影响。
谐波标准一般包括以下内容：1. 谐波电压和电流的限制值：谐波标准规定了电力系统中各次谐波电压和电流的限制值。
例如，对于低压供电系统，通常规定了电压总谐波畸变限制值和各次谐波电压畸变限制值。
这些限制值是根据电力系统的特点和用户需求来制定的，目的是保证电力系统的稳定性和电能质量。
2. 谐波电流与负载功率之间的关系：谐波标准还规定了谐波电流与负载功率之间的关系。
电力系统中的谐波电流是由非线性负载设备引起的，其大小与负载功率和谐波阻抗有关。
谐波标准通过规定与负载功率和谐波阻抗相关的参数，限制了谐波电流的大小。
3. 谐波过滤器的应用：谐波标准还有关于谐波过滤器的应用要求。
谐波过滤器是用来减小电力系统中谐波电压和电流的设备，其安装和使用需要符合一定的要求。
谐波标准规定了谐波过滤器的额定容量、安装位置和检测要求等内容，以确保其有效运行和使用效果。
4. 测量和评估方法：谐波标准还规定了谐波电压和电流的测量和评估方法。
由于谐波信号存在频率高、幅度低等特点，其测量和评估方法相对复杂。
谐波标准规定了谐波电流和电压的测量方法、仪器设备和数据处理方法，以确保谐波测量的准确性和可靠性。
总之，谐波标准是对电力系统谐波电压和电流的限制值、测量和评估方法以及谐波过滤器的应用要求等内容进行规定的一种技术规范。
它在电力系统的设计、运行和管理中起着重要的作用，可以帮助保证电力系统的稳定性和电能质量，最大限度地减小谐波对设备和用户造成的不利影响。
适配器谐波标准
适配器谐波标准一、适配器谐波标准的背景与意义随着科技的飞速发展，电力电子设备在各行各业得到了广泛应用，从而使得谐波问题日益严重。
特别是在我国，电力系统谐波问题已经对电网稳定运行及用电设备造成了一定的影响。
为了解决这一问题，制定适配器谐波标准显得尤为重要。
适配器谐波标准旨在限制谐波电流的产生，降低谐波对电力系统及用电设备的影响，提高用电设备的可靠性和稳定性，保障电网的安全运行。
二、适配器谐波的产生与影响适配器谐波是指在电力系统中，由于非线性电阻、电感、电容等元件的存在，使得电流与电压波形发生畸变，产生谐波。
谐波电流会在电网中传播，对电力设备、用电设备及周围环境产生影响。
主要影响包括：电网电压波形失真，导致保护装置误动作；谐波谐振，引发系统过电压、过电流等问题；电磁干扰，影响电子设备的正常工作。
三、适配器谐波标准的制定与实施我国针对适配器谐波问题，制定了一系列的标准和规定。
其中，GB/T 17626.11-2017《电磁兼容试验和测量技术谐波电流发射试验》对谐波电流发射限值、测量方法等作了详细规定。
此外，还制定了GB/T 24317-2009《电磁兼容工业设备通用规范》等标准，对谐波电流抑制措施、电气设备设计及生产工艺等提出要求。
四、符合谐波标准的适配器的选用与评价选用符合谐波标准的适配器，可以有效降低谐波电流对电网及用电设备的影响。
在选购适配器时，应注意以下几点：1.了解产品的谐波电流发射水平，选择谐波电流发射限值符合国家标准的产品；2.考虑产品的电磁兼容性，选择具有良好电磁屏蔽性能的产品；3.关注产品的稳定性和可靠性，选择具有较高质量保证的产品。
五、谐波标准在实际应用中的优势与效果谐波标准在实际应用中的优势主要体现在以下几点：1.提高电网稳定性，保障电力设备的安全运行；2.降低谐波对用电设备的影响，延长设备使用寿命；3.减少电磁干扰，提高电子设备的可靠性和稳定性；4.节省能源，降低电力损耗。
六、未来谐波标准的发展趋势与展望随着电力电子技术的不断发展，谐波问题将更加突出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 谐波国家标准简介
三、各级电网谐波电压含有率允许值
当低压电网电压总谐波畸变率为5％时，随着电网 电压等级的升高，各级高压电网电压总谐波畸变率逐渐 降低。通过对我国实际电网情况的分析研究，并考虑到 奇次谐波占主导地位，谐波国家标准中规定的公用电网 谐波电压（相电压）的允许值如下表所示。
Ih —— 短路容量为 Sd1 时的第h 次谐波电流允许值，A。
新能源电网研究所
第一节 谐波国家标准简介
对每一个企业，允许注入系统的谐波电流允许值还应该按
下式进行计算：
1
Ihi
Ih
Si ST
（2）
由上式可算出同一公共连接点允许i 第 个用户注入的第 h 次
谐波电流的允许值
式中 Ih —— 按式（1）换算后的第h 次谐波电流允Байду номын сангаас值，A；
公用电网谐波电压（相电压）的允许值
电网标称电压 （kV）
0.38 6、10 35、66 110
电网电压总谐波 畸变率（％）
5 4 3 2
各次谐波电压含有率
（％）
奇次
偶次
4
2
3.2
1.6
2.4
1.2
1.6
0.8
新能源电网研究所
第一节 谐波国家标准简介
四、用户注入电网的谐波电流允许值
注入公共连接点的谐波电流允许值
一、不同谐波源的谐波叠加计算
当电网中两个谐波源分别产生的同次谐波Ahi 及 Ahj
之间的相位角 h 确定时，其合成的同次谐波按余弦定 理计算为:
M h Ah2i Ah2j 2Ahi Ahj cosh
当两同次谐波之间的相位角为随机变量时，可按下 式进行合成 ：
M h Ah2i Ah2j Kh Ahi Ahj
目前很多国家都相继制订并颁发了限制电力系统谐 波的标准，或者由有关权威机构制订了限制谐波的规定 或导则。我国国家技术监督局于1993年7月31日颁发了 国家标准GB/T14595－93《电能质量－公用电网谐波》 ，并于1994年3月1日起实施。其主要内容如下。
新能源电网研究所
第一节 谐波国家标准简介
对于交流感应电动机，根据定子绕组等值发热条件， 可以求出等值负序电压与谐波电压的关系。考虑在正 常负序电压2％的情况下，不应显著地缩短电机的寿命 ，允许电压总谐波畸变率约为5％；
根据电容器的过电压和过电流能力，分析了各次谐波 电流和基波电压的叠加后得出，若想不致因局部放电 或发热而使电容器的寿命显著缩短，低压电网电压总 谐波畸变率应控制在5％以内；
谐波国家标准与谐波影响 第一节 谐波国家标准简介 第二节 谐波的影响和危害
新能源电网研究所
第一节 谐波国家标准简介
谐波降低了系统电能的波形质量，严重地威胁系统 和各种用电设备的安全经济运行。为了保证电能质量， 系统应向用户提供波形合格的电压，同时非线性用户应 限制其谐波电流注入系统，不使系统的供电电压质量有 较大降低。供、用电双方的责任，主要通过限制非线性 用户注入系统的谐波电流来达到。
标称电 基准短路容
谐波次数及谐波电流允许值（A）
压（kV） 量（MVA） 14 15 16 17 18 19 20 21 22 23 24 25
0.38
10
11 12 9.7 18 8.6 16 7.8 8.9 7.1 14 6.5 12
6
100
6.1 6.8 5.3 10 4.7 9.0 4.3 4.9 3.9 7.4 3.6 6.8
35
250
15 12 7.7 12 5.1 8.8 3.8 4.1 3.1 5.6 2.6 4.7
66
500
16 13 8.1 13 5.4 9.3 4.1 4.3 3.3 5.9 2.7 5.0
110
750
12 9.6 6.0 9.6 4.0 6.8 3.0 3.2 2.4 4.3 2.0 3.7
110
750
1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.1 1.0 1.9
注 220kV 基准短路容量取 2000MVA。
新能源电网研究所
第一节 谐波国家标准简介
表中的谐波电流允许值，指电网公共连接点的所有用户向
该点注入的各次总谐波电流分量。该谐波电流允许值是按表 1
h
3
5
7 11 13 9，>13，
偶次
K h 1.62 1.28 0.72 0.18 0.08
0
新能源电网研究所
第一节 谐波国家标准简介
二、低压电网电压总谐波畸变率允许值
低压电网的电压总谐波畸变率允许值，是确定中压、 高压各级电网电压总谐波畸变率的基础。根据国外经验和 我国电网中谐波影响的具体情况，低压0.38kV电网的电压 总谐波畸变率允许值为5％，主要根据如下：
10
100
3.7 4.1 3.2 6.0 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1
35
250
2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5
66
500
2.3 2.6 2.0 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6
新能源电网研究所
第一节 谐波国家标准简介
各有代表性的计算机生产厂家，对计算机电源电压 总谐波畸变率的要求均为3％~5％。我国制订的国家 标准《电子计算机机房设计规范》中，A级标准的电 源电压总谐波畸变率要求是5％；
固态继电保护装置及远动装置，要求向其供电的电 源电压总谐波畸变率在5％以内；
国外谐波标准中低压电网（1kV以下）的谐波电压总 畸变率允许值为4％~5％。
标称电 基准短路容
谐波次数及谐波电流允许值（A）
压（kV） 量（MVA） 2 3
4
5
6
7
8
9 10 11 12 13
0.38
10
78 62 39 62 26 44 19 21 16 28 13 24
6
100
43 34 21 34 14 24 11 11 8.5 16 7.1 13
10
100
26 20 13 20 8.5 15 6.4 6.8 5.1 9.3 4.3 7.9
中的基准短路容量计算得出的，当连接点的实际短路容量不
同于表 1 中的基准短路容量时，连接点的谐波电流允许值应
按系统实际的最小短路容量进行换算，即
式中
Ih
Sd1 Sd 2
I hp
（1）
Sd1 —— 公共连接点的最小短路容量，MVA；
Sd 2 —— 基准短路容量，MVA；
Ihp —— 表 1 中的第h 次谐波电流允许值，A；
