单管共射放大电路学习资料

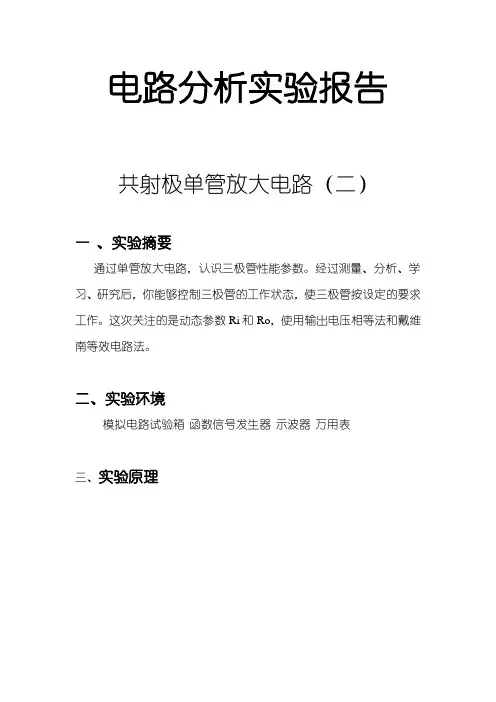

共射极单管放大电路(二)
电路分析实验报告共射极单管放大电路（二）一、实验摘要通过单管放大电路，认识三极管性能参数。
经过测量、分析、学习、研究后，你能够控制三极管的工作状态，使三极管按设定的要求工作。
这次关注的是动态参数Ri和Ro，使用输出电压相等法和戴维南等效电路法。
二、实验环境模拟电路试验箱函数信号发生器示波器万用表三、实验原理输出电压相等法第一步，不串电阻，在放大电路输入端接入信号源电压U1，在放大电路输出端接示波器观察输出电压Uo；第二步，在输入电路中串大电阻R，这时在示波器上看到的波形将明显变小，调整（增大）信号源输出，使示波器上的输出波形达到原来的Uo大小，（这时输入端的电压还是U1），再测量这时的信号源输出电压U2,(由于信号源内阻很小，不会产生感应电压)，U2与U1的差就是R上的压降。
输入电流Ii=(U2-U1)/R,电路的输入电阻Ri=U1/Ii=U1*R/(U2-U1) 。
戴维南等效法放大电路对其负载而言，相当于信号源，我们可以将它等效为戴维南等效电路，这个戴维南等效电路的内阻就是输出电阻。
四、实验步骤在模电试验箱对应模块上连接电路调节信号发生器，调节电位器，450mVpp，1kHz使波形不失真分别用输出电压相等法和戴维南等效法测量输入输出电阻五、实验数据输入电阻Ri：输出电压相等法不加R时：Vin=450mVpp Vout=6.4V加R时：Vin=920Vpp Vout=6.4VR=5.1千欧输入电阻Ri=5326.7欧姆输出电阻Ro：戴维南法V1=4mVpp V2=550mVppV=0.19452V I=0.0656mA输出电阻R=2965.2欧姆六、实验总结在本次实验中了解到了三极管的放大特性。
通过单管放大电路，认识了三极管放大电路的动态参数Ri和Ro。
共射极单管放大电路实验报告
共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。
本实验的目的是通过实验验证共射极单管放大电路的放大特性。
一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。
晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。
在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。
输出信号由电容C2耦合到负载电阻RL上。
二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。
2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。
3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。
4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。
5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。
6. 测量电容：用万用表测量输入输出电容。
四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。
五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。
六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。
七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。
项目1： 单级共射放大电路
实验一 单极共射放大电路一、实验目的1.掌握三极管（BJT ）单极共射放大电路静态工作点的测量和调整方法。
2.了解电路参数变化对静态工作点的影响。
3.掌握BJT 单极共射放大电路主要性能（A v 、R i 、R o ）的测量方法。
4.学习通频带的测量方法。
二、实验仪器1.示波器2.函数信号发生器3.数字万用表4.数字毫伏表5.模拟电路实验平台三、实验原理与参考电路1. 参考电路实验参考电路如图4.2.1所示。
该电路采用自动稳定静态工作点的分压式射极偏置电路，其温度稳定性好。
三极管选用国产高频小功率三极管3DG6，或国外型号9013，电位器R P 为调整静态工作点而设。
LR 1c R 1b R 2b R 1e R '1e R eC 1T 1C CCV +2S +-+-PR 2c iV ∙oV ∙图4.2.1 单级共射放大电路2. 静态工作点的估算与调整静态工作点是指输入交流信号为零时三极管的基级电流I BQ 、集电极电流I CQ 和管压降V CEQ 。
在三极管放大电路的图解分析中已经介绍，为了获得最大不失真的输出电压，静态工作点应选在输出特性曲线上，交流负载线的中点。
若工作点选择的太高，易引起饱和失真，而选得太低，又引起截止失真，对于线性放大电路，这两种工作点都不合适的，必须对其进行调整。
图4.2.1所示电路的直流通路如图4.2.2所示。
其开路电压V BB 和内阻R B 分别为11b B R R =∥12b R CC b b b BB V R R R V 121112+=则 )R )(R 1(2e 1e +++-=βB BEQBB BQ R V V IBQ CQ I I β=CQ c CC CEQ I R V V )R R (2e 1e ++-≈BQI CQI CCV BR 1e R 2e R CR BBV图4.2.2 图4.5.1所示电路的直流通路由以上表达式可见，静态工作点与电路参数V CC 、R C 、R e1、R e2、R b11、R b12三极管的β都有关。
单管共射放大电路
单管共射放大电路一、什么是单管共射放大电路单管共射放大电路（Single-Ended Common Cathode Amplifier）是一种放大电路，它可以把小信号变成大信号，也就是把低电压信号放大成高电压信号。
这种放大电路采用了单管共射放大技术，它可以提高信号电平，提升信号强度，使电路的输出信号更加清晰，噪声更小，并且能够有效提高电路的稳定性。
二、单管共射放大电路的原理单管共射放大电路的原理是把输入信号通过一个电流放大器（current amplifier），把输入信号的电流放大，然后再通过一个电压放大器（voltage amplifier），把输入信号的电压放大。
这样，就能把输入信号放大成较大的输出信号。
三、单管共射放大电路的优点1、低成本：单管共射放大电路的结构简单，只需要一个电流放大器和一个电压放大器，所以成本较低，是一种经济实惠的放大方案。
2、稳定性好：单管共射放大电路采用了单管共射放大技术，它可以有效提高电路的稳定性，使电路的输出信号更加清晰，噪声更小。
3、安装方便：单管共射放大电路的结构简单，只需要一个电流放大器和一个电压放大器，所以安装方便，可以在一个小空间内完成安装。
四、单管共射放大电路的应用单管共射放大电路广泛应用于各种电子设备中，如无线电、电视、录音机、收音机、电话机等，它们都使用了单管共射放大电路来放大信号，从而获得更好的声音效果。
此外，单管共射放大电路还可以用于汽车音响系统，它可以有效提高汽车音响系统的音质，使音乐更加清晰、响亮。
五、总结单管共射放大电路是一种放大电路，它可以把小信号变成大信号，也就是把低电压信号放大成高电压信号，它具有低成本、稳定性好、安装方便等优点，广泛应用于各种电子设备中，如无线电、电视、录音机、收音机、电话机等，也可以用于汽车音响系统，从而获得更好的声音效果。
基本放大电路—单管共射基本放大电路
rbe
Ui
I b rbe
uo
ii
ib
C
B
rbe
Rb1
ui
Rb2
ic
io
βib
E
RC
RL
ie
Ri
输入电阻
= // //′
= // //
= // // ≈
Ro
uo
ii
ib B
rbe
Rb1
ui
io
βi
E
Rb2
01
放大——通过电能转换把微弱的电信号增强到所要求的电压、电流或功率值。
02
VCC
放大的本质：能量的控制与转换
放大的前提：不失真
03
静态：放大电路没有输入信号时，电路中各点电流和电压
是直流信号，称为直流工作状态或静止工作状态，简称静
态。
动态：放大电路有输入信号时，电路中的电压和电流随交流
路的交流通路进行对
比。
+
+
Rb2
C2
T
Re
+
RB
RC
uo
Ce
T
T
ui
RL
RL
固定偏置放大电路
的交流通路
uo
ui
RC
Rb1
RL
Rb2
分压偏置放大电路
的交流通路
uo
微变等效电路分析
ii
Ri
ib B
rbe
ui
Rb1
Rb2
ic
C
io
βi
E
b
RC
RL
ie
Ro
Ri
电压放大倍数
§22单管共射放大电路的工作原理
§22单管共射放大电路的工作原理
单管共射放大电路是指使用单个晶体管的放大电路，其中晶体管的基极与输入信号相连，发射极与输出负载相连，而集电极则通过电源与负载相连。
单管共射放大电路的工作原理如下：
1.输入信号：输入信号通过输入电容C1与晶体管的基极相连。
当输入端输入正向信号时，基极电流将增大，导致晶体管的基极电位上升，从而导致发射极电流增大。
反之，当输入端输入负向信号时，发射极电流减小。
这样，在输入信号的作用下，晶体管的发射极电流将随之变化。
2. 输出信号：输出信号通过输出电源Vcc与负载电阻Rl相连。
当发射极电流变化时，导致负载电阻两端产生不同的电压变化，从而形成输出信号。
3. 集电极电位：晶体管的集电极通过电源Vcc与负载电阻Rl相连。
当晶体管的发射极电流增大时，集电极电位上升，导致负载电阻Rl两端的电压增大，进而产生更大的输出信号。
4.反馈：单管共射放大电路还可以通过合适的反馈电路进行反馈，从而使电路的增益更稳定。
常用的反馈方式包括电流反馈和电压反馈。
总结来说，单管共射放大电路的工作原理是基于晶体管的基、发射、集极之间的电流关系。
输入信号通过输入电容与晶体管的基极相连，使得晶体管的发射极电流随之变化，进而形成输出信号。
输出信号则通过负载电阻与输出电源相连，从而产生电压变化。
同时，晶体管的集电极电位也会受到基极电流的影响，进一步放大输出信号。
最后，通过合适的反馈方式实现对电路增益的稳定控制。
单管共射放大电路具有放大倍数大、输出电阻小、频率响应广等优点，在实际应用中被广泛使用。
由NPN管组成的单管基本共射放大电路,输入信号为正弦波,输出电压出现顶部被削
由NPN管组成的单管基本共射放大电路,输入信号为正弦波,输出电压出现顶部被削由NPN管组成的单管基本共射放大电路在电子电路中基础且常用，其具有输出电压放大的功能。
本文将会介绍该电路产生输出电压顶部被削的原因。
一、基本共射电路结构与工作原理基本共射电路由NPN管、负载电阻和输入信号电阻组成，输入信号电阻与晶体管基极相连，输出信号电阻则与晶体管的集电极相连。
这种电路的工作原理是当输入信号为正时，NPN管的基极被正偏，导通电流，使得输出电压电流增大。
二、信号波形分析NPN管基本共射电路的输出电压应当正比于输入信号电流，但实际上，在实验中会发现，当输入信号为正弦波时，输出电压却出现了顶部被削的现象，如图所示。
三、原因分析1.饱和区的存在当输入信号的幅度增大时，NPN管的电流将达到饱和区，此时输出电压将不再随着输入信号增长，其增长程度变得缓慢，因为饱和电流与基极电流成正比。
2.基准偏置电路的设置基准偏置电路用于在电路中稳定地使用NPN管，可以设置偏置电源来控制集电极电压，进而控制集电极-基极电流。
若使用大的偏置电源，可能会导致NPN管进入饱和区，从而出现输出电压顶部削平的现象。
3.负载电阻的大小输出电压的大小主要受到负载电阻的影响，但负载电阻太小，则电流不稳定，难以达到输出电压的放大效果。
反之，若负载电阻太大，则会慢慢降低电压输出幅度。
四、解决办法为了解决输出电压顶部被削的现象，可以采取以下措施：1.减小基准偏置电源的大小；2.调整负载电阻的大小；3.增大输入信号的幅度，使其能够充分输出。
综上所述，由NPN管组成的单管基本共射放大电路在电子电路中被广泛应用，其输出电压出现顶部被削的现象主要原因是NPN管进入饱和区，基准偏置电路设置不当及负载电阻过大等，我们可以采取相应的解决方案来应对这些问题，提高电路的性能和稳定性。
单管共发射极放大电路
THANKS FOR WATCHING
感谢您的观看
05 调试与优化
静态工作点的调试
总结词
静态工作点是放大电路正常工作的基础，调试静态工作点是确保放大电路性能的重要步骤。
详细描述
静态工作点是指放大电路在没有输入信号时的工作状态，包括基极电流、集电极电流和集电极电压等 参数。调试静态工作点时，需要使用万用表测量这些参数，并根据需要进行调整，以获得最佳的工作 状态。
工作原理简述
输入信号通过基极进入晶体管， 经过晶体管的放大作用，在集 电极输出放大的信号。
基极电压控制晶体管的导通程 度，从而调节输出信号的大小。
集电极和发射极之间的电压差 决定了输出信号的电压放大倍 数。
02 电路组成
晶体管
晶体管类型
晶体管是放大电路的核心元件， 通常采用NPN或PNP类型的硅管
单管共发射极放大电路
目 录
• 引言 • 电路组成 • 工作过程 • 性能指标 • 调试与优化 • 应用与拓展
01 引言
定义与特点
定义
单管共发射极放大电路是一种基 本的电子放大电路，由一个晶体 管和相应的元件组成，用于放大 微弱信号。
特点
具有较高的电压放大倍数、良好 的输入和输出阻抗匹配特性，以 及较低的失真度。
放大倍数的调试
总结词
放大倍数是放大电路的重要性能指标， 调试放大倍数可以提高电路的信号增益 。
VS
详细描述
放大倍数是指输出信号与输入信号的比值 ，调试放大倍数时，需要使用示波器观察 输入和输出信号的变化，并根据需要调整 基极和集电极的电阻值，以获得所需的放 大倍数。
通频带的调整
总结词
通频带是放大电路能够正常工作的频率范围，调整通频带可以提高电路的频率响应。
bjt单管共射极放大电路实验原理
bjt单管共射极放大电路实验原理
BJT（双极型晶体管）单管共射极放大电路是一种常用的放大
电路。
其原理如下：
在这个电路中，BJT晶体管的基极接收输入信号，发射极作为
输出信号端，集电极则通过电阻连接到正电源。
当输入信号加在基极上时，如果信号是正向的，则会使得晶体管中的电流增加，进而影响晶体管的工作。
当基极电压较低时，晶体管是处于截止区（cut-off region）的，此时没有电流通过晶体管。
当输入信号增加，使得基极电压增大，当基极电压达到晶体管的基极-发射极电压（Vbe），晶体管开始导通。
晶体管导通后，基极电流会传输到集电极，并输出电流。
此时，晶体管工作在放大区（active region），集电极电流的增加会
导致输出电流的增加。
因此，当输入信号经过晶体管放大后，可以得到放大后的输出信号。
需要注意的是，为了确保放大电路正常工作，需要合理设置电路元件的数值，特别是电阻和电源电压。
另外，还需要注意输入信号的幅度和频率范围，以及对输入和输出信号的功率进行适当的平衡。
总之，BJT单管共射极放大电路利用BJT晶体管的放大特性，将输入信号放大后得到输出信号。
单管共射极放大电路
单管共射极放大电路
1 单管共射极放大电路
单管共射极放大电路是一种比较常见的放大电路。
它通过采用两个放大级构成，来将输入信号放大倍数。
单管共射极放大电路的组成要素有：电源，偏置调节器，一根真空管和示波器，并行连接的电容和垫电阻，一个负反馈级联电路。
单管共射极放大电路的结构是由一根真空管和示波器、负反馈级联电路组成。
其构成原理如下：
1.偏置调节器对真空管的基级进行偏置，使其正向偏置。
2.真空管的基级导通，对输入信号进行放大，同时将信号分发到示波器和负反馈级联电路；
3.示波器对放大的信号进行观察；
4.负反馈级联电路通过并行连接的电容和垫电阻，将反馈信号与冲击波分离，防止真空管瞬态反应，并调节输出信号的驱动力量，从而实现放大效果。
单管共射极放大电路有较为宽的范围，可以用于家用电器、工业和航空航天等各个领域，是一种非常有效的电路设计方式。
- 1 -。
单管共射极放大电路实验报告
单管共射极放大电路实验报告实验目的:1.了解单管共射极放大电路的工作原理和特性。
2.学习如何设计和搭建单管共射极放大电路。
3.利用实际测量得到的数据，分析电路的放大性能。
实验器材:1.射极共射放大电路实验箱2.双踪示波器3.不同值的电阻、电容4.信号发生器5.数字万用表实验原理:单管共射极放大电路是一种常用的放大电路结构，它由一个NPN型晶体管、射极电阻和负反馈电路构成。
该电路的输入信号被加到基极上，输出信号则从集电极上得到。
通过适当选择电阻和电容的参数，可以实现对输入信号的放大。
在电路中加入负反馈，可以提高电路的稳定性和线性度。
实验步骤:1.先利用真实的电阻、电容值设计所需要的电路，画出电路图。
2.在实验箱中按照电路图搭建电路。
3.将信号发生器的信号输入电路的输入端，同时将示波器的探头接在电路的输出端口上。
4.调节信号发生器的幅度和频率，观察输出波形在示波器上的显示。
5.通过调整电阻和电容的数值，观察电路的放大信号变化。
6.通过改变负反馈电阻和电容的数值，观察电路的稳定性和线性度的改变。
实验结果:根据实验数据的实际测量和实验现象的观察，可以得到如下结果:1.单管共射极放大电路可以将输入的信号进行放大。
2.通过适当选择电阻和电容的参数，可以调节电路的放大倍数。
3.负反馈可以提高电路的稳定性和线性度。
4.改变负反馈电阻和电容的数值可以改变电路的稳定性和线性度。
实验分析:在实验中，我们观察到单管共射极放大电路的输出波形与输入波形相比发生了放大。
通过改变电路中的电阻和电容数值，可以调节电路的放大倍数。
另外，我们还观察到在添加相应的负反馈电路后，电路的稳定性和线性度得到了提高。
这是因为负反馈将一部分输出信号返回至输入端口，通过控制反馈的比例，可以减小电路的非线性失真和噪声。
实验结论:通过这个实验，我们初步了解了单管共射极放大电路的工作原理和特性。
我们实验中搭建的电路通过调整电阻和电容数值，能够实现对输入信号的放大。
共射级单管放大电路
共射级单管放大电路
首先，让我们从电路的结构和工作原理来讨论。
共射级单管放
大电路的基本结构包括一个晶体管（通常是双极型晶体管），以及
与之连接的输入电容、输出电容、负载电阻和直流电源。
在这种电
路中，晶体管的基极作为输入端，集电极作为输出端，而发射极则
连接到地。
当输入信号施加到基极时，晶体管将放大这个信号，并
将放大后的信号输出到集电极。
负载电阻用于提取输出信号。
这种
电路的工作原理涉及晶体管的放大作用，以及负载电阻的作用来提
取放大后的信号。
其次，让我们从电路的特性和优缺点来讨论。
共射级单管放大
电路具有高输入阻抗和低输出阻抗的特点，这使得它适合作为信号
放大器使用。
此外，它具有较高的电压增益和较宽的频率响应范围，这使得它在音频和射频放大器中得到广泛应用。
然而，这种电路也
存在一些缺点，比如它的相位反转特性和较低的输入电阻，这些特
性可能在某些应用中造成问题。
最后，让我们从实际应用和改进方面来讨论。
共射级单管放大
电路广泛应用于各种电子设备中，比如收音机、音响系统、通信设
备等。
针对其缺点，人们也进行了一些改进，比如引入负反馈来改
善频率响应和稳定性，或者采用共源共栅级放大电路来弥补其输入电阻较低的问题。
综上所述，共射级单管放大电路是一种重要的电子电路，具有许多特点和应用。
希望我对这个问题的回答能够满足你的要求。
参考资料_单管放大电路
晶体管单管共射放大电路一、 实验目的：1．学习电子线路安装、焊接技术。
2．学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。
3．掌握放大器交流参数：电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。
4．进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。
二、实验原理：（一）实验电路图3.1中为单管共射基本放大电路。
1．① R B 基极偏流电阻，提供静态工作点所需基极电流。
R B 是由R 1和RW 串联组成，RW 是可变电阻，用来调节三极管的静态工作点，R 1（3K ）起保护作用，避免RW 调至0端使基极电流过大，损坏晶体管。
② R S 是输入电流取样电阻，输入电流I i 流过R S ，在R S 上形成压降，测量R S 两端的电压便可计算出I i 。
③ R C —集电极直流负载电阻。
④ R L —交流负载电阻。
⑤ C1、C2 —耦合电容。
（二）理论计算公式： ① 直流参数计算：CCQ CEQ BQ EQ CQ BEQ BBEQBQ R I VCC V I I I V7.0V ;R V VCC I -=β⋅=≈≈-≈式中：..② 交流参数计算：()CO be B i ViS iVS LC L be'L V'bb EQ 'bb be R R r //R R A R R R A R R R ;r R A 300r (mA)I (mV)26β1r r ≈=*+=='*β-=++≈∥Ω的默认值可取式中：（三）放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。
设计和制作电路前，必须对使用的元器件参数有全面深入的了解。
有些参数可以通过查阅元器件手册获得；而有些参数，如晶体管的各项有关参数（最重要的是β值），常常需要通过测试获取，为电路设计提供依据。
另一方面，即便是经过精心设计和安装的放大电路，在制作完成后，也必须对静态工作点和一些交流参数进行测试和调节，才能使电路工作在最佳状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单管共射放大电路
单管放大电路实验报告
作者: ET6V 一、实验原理图
二、实验过程以及理论值推算
（1）测量静态工作点
调节Rp，得到V CE=5.5V
则I E≈I C==2.54mA V E=I E R E=1.42V
V B=V E+V BE=2.12V V c=V E+V CE=1.42V
(2)测电压放大倍数
β=35
)m ()
be ）（26)
β(1300r A E I mV ++==678.74Ω
L C
L R R R //
′=
R=∞时，C L R R =′=2K Ω Av=be r ′
β
o L i
R V V -==-104 R=2K Ω时，L C L R R R //′==1K Ω Av=be r ′β
o L i R V V -==-52
(3)观察静态工作点变化对输出波形的影响 当
V CE 过大或过小时会出现截止失真和饱和失真。
三．仿真
（1）静态工作点的仿真值
(2)测电压放大倍数的仿真值
带有负载时，V i与V O的波形
其中ChannedA 是V o, ChannedB 是V i
空载时，V i与V O的波形
其中ChannedA 是V o, ChannedB 是V i
(3)观察静态工作点变化对输出波形的影响饱和失真
截止失真
四．实验时的实验数据（1）实际使用的电路图
（2）测量静态工作点
(3)测电压放大倍数的值
(4)观察静态工作点变化对输出波形的影响
当R P减小是，观察到饱和失真图形当R P增大时，观察到截止失真图形
(5)观察V i与V o
当有负载时：
横轴扫描：0.5ms/格，2格/T V i:10mv/格，峰峰值共3格V o:0.2v/格，峰峰值共6.5格
Vi与VO之间有π个相位差
当空载时：
横轴扫描：0.5ms/格，2格/T V i:10mv/格，峰峰值共3格V o:0.5v/格，峰峰值共5.8格
Vi与VO之间有π个相位差
五．对比分析
（1）测量静态工作点
实验值与仿真值.理论值很接近。
(2)测算电压放大倍数
实验值和理论值很接近但和仿真值相差很远，可能是在Mutilism中三极管β值修改错误或放大倍数与三极管其他参数有关，而在Mutilism中未能修改导致。
(3)观察静态工作点变化对输出波形的影响。
实际操作中和仿真中当V CE等静态工作点设置不当时，都会产生失真现象，V CE较小时出现饱和失真，VCE较大时出现截止失真。
六．收获与体会
1 Multisim仿真结果在一定程度上能够预测实际的实验结果，运用软件仿真可以验证我们实验的正确性
2 三极管只有在静态工作点设置合适时，才能处于放大条件，静态工作点设置不合适会导致输出波形失真。
