继电保护课后习题参考答案
继电保护书本课后答案(部分)
For personal use only in study and research; not for commercial useP123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
继电保护课后习题答案
第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。
不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。
2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。
后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。
3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。
后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。
远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。
继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
继电保护课后习题及答案

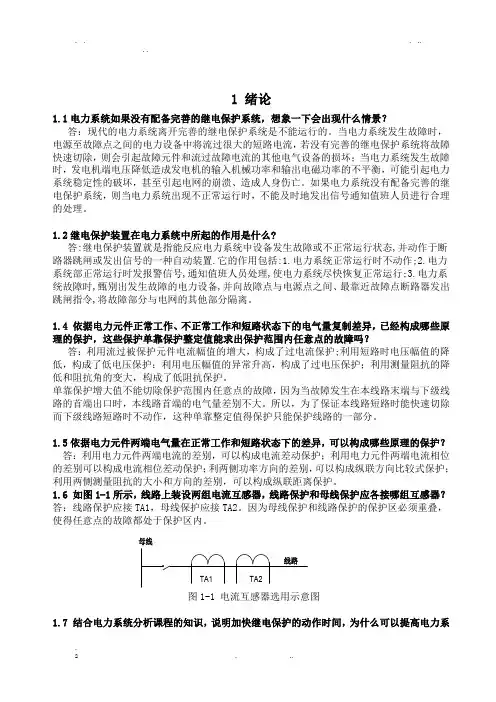

1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。
所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。
1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。
继电保护课后习题答案
继电保护课后习题答案第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。
试回答下列问题：（1）当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF因失灵而拒动，保护又将如何动作?（2）当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF拒跳，但保护P1动作并跳开1QF，问此种动作是否有选择性？如果拒动的断路器为2QF，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF，如果6QF拒动，由近后备保护P3、P5动作跳开3QF、5QF，或由远后备保护P2、P4的动作跳开2QF、4QF。
（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF、3QF，如3QF拒动，保护1动作并跳开1QF，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF或4QF。
如果是2QF拒动，则保护P1动作跳开1QF具有选择性。
第二章:1. 1.电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a）所示，其中L1和K1，L2和K2分别为同极性端。
如果TA的端子标志不清楚，可用图2-1（b）所示接线测定判定出同极性端，如果用图2-1（b）中实线接法U =－，则电压表U所接测定判断出同极性端，如虚线接法，则U =+，电压表U所接两个端子为异极性端。
（2）电流互感器TA常用的接线方式有完全星形接线、不完全星形（两相V形）接线、两相电流差接线和一相式接线。
2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比为常数，其一次电流与二次电流，在铁芯不饱和时有=的线性关系，如图2-2（a）中直线1所示。
但当铁芯饱和时，与不再保持线性关系，如图2-2（a）中曲线2表示。
继电保护课后答案
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后答案
电力系统继电保护课后习题答案1 绪论1。
1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景?答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流,若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1。
2继电保护装置在电力系统中所起的作用是什么?答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
它的作用包括：1。
电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行;3。
电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离.1.3继电保护装置通过哪些主要环节完成预定的保护功能，各环节的作用是什么？答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较,根据比较的结果，给出“是"、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作.1。
4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护;利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大,构成了低阻抗保护。
继电保护课后题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护围发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
5.继电保护为什么要进行整定？答：因为电力线路的长度，负荷情况、线路电压、供电形势都是有所不同的。
继电保护书本课后答案(部分)
P123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
2.在什么情况下采用三段式电流保护？什么情况下可以采用两段式电流保护？什么情况下可只用一段定时限过电流保护？Ⅰ、Ⅱ段电流保护能否单独使用？为什么？答：越靠近电源端，则过电流保护的动作时限就越长，因此一般都需要装设三段式的保护。
继电保护课后题答案
1. 什么是继电器的返回系数？返回系数都是小于1的吗？提高返回系数？P12答：返回系数=返回电流/动作电流；过电流继电器的返回系数恒小于1。
减小摩擦转矩，减小转动部分的重量，减小剩余转矩。
2. 试述对继电保护的四个基本要求的内容。
P4-P5答：（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）1) 选择性：电力系统有故障时，应有距离故障最近的保护装置动作，仅将故障元件从电力系统中切除，是停电范围尽量缩小。
2) 速动性：快速切除故障可以提高电力系统并联运行的稳定性。
3) 灵敏性：指对于其保护范围内发生任何故障活不正常状态的反应能力。
4) 可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。
3. 瞬时速断的整定点在哪？为保证选择性，保护装置的起动电流应按躲开下一条线路出口处（如D2点即B 变电所）短路时，通过保护的最大短路电流（最大运行方式下的三相短路电流）来整定。
即)3(max 2mav B d k D d dz I K I I ••••=>4. 定时限的动作时间级差主要考虑拿下因素？应包括故障线路断路器的跳闸时间1QF t ,故障线路保护1时间继电器的实际动作时间比整定值延迟1.t t 才能动作，保护2时间继电器可能比整定的时间提早2.t t 动作，还应包括测量元件延迟返回的惯性时间2.in t ，在增加一个裕度时间r t 。
△t=1QF t +1.t t +2.t t +2.in t 。
5. 定时限Ⅱ段和定时限Ⅰ段的配合点在何处？6. 在过电流保护段的整定公式中都应有哪些系数？1）整定值计算的原则：电动机的自起动电流大于其正常运行的电流，引入一个自起动系数MsK 来表示自起动时最大电流max .Ms I 与正常运行时最大负荷电流m ax .L I 之比。
继电保护课后部分习题答案
电力系统继电保护张保会尹项根主编1、2继电保护装置在电力系统中所起得作用就是什么?答:继电保护装置就就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号得一种自动装置、它得作用包括:1、电力系统正常运行时不动作;2、电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3、电力系统故障时,甄别出发生故障得电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网得其她部分隔离。
1、3继电保护装置通过哪些主要环节完成预定得保护功能,各环节得作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断与执行输出三个部分完成预定得保护功能。
测量比较环节就是册来那个被保护电器元件得物理参量，并与给定得值进行比较，根据比较得结果，给出“就是”、“非”、“0”或“1”性质得一组逻辑信号，从而判别保护装置就是否应该启动。
逻辑判断环节就是根据测量环节输出得逻辑信号，使保护装置按一定得逻辑关系判定故障得类型与范围，最后确定就是否应该使断路器跳闸。
执行输出环节就是根据逻辑部分传来得指令，发出跳开断路器得跳闸脉冲及相应得动作信息、发出警报或不动作。
1、6线路上装设两组电流互感器，线路保护与母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。
因为母线保护与线路保护得保护区必须重叠，使得任意点得故障都处于保护区内。
1、8后备保护得作用就是什么？答：后备保护得作用就是在主保护因保护装置拒动、保护回路中得其她环节损坏、断路器拒动等原因不能快速切除故障得情况下，迅速启动来切除故障。
2、6为什么定时限过电流保护得灵敏度、动作时间需要同时逐级配合，而电流速断得灵敏度不需要逐级配合？答：定时限过电流保护得整定值按照大于本线路流过得最大负荷电流整定，不但保护本线路得全长，而且保护相邻线路得全长，可以起远后备保护得作用。
当远处短路时，应当保证离故障点最近得过电流保护最先动作，这就要求保护必须在灵敏度与动作时间上逐级配合，最末端得过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
继电保护课后答案
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护第4章课后习题参考答案
继电保护第4章课后习题参考答案4.7 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，分析在K点短路时各端保护⽅向元件的动作情况，各线路保护的⼯作过程及结果。
答：当短路发⽣在B—C线路的K处时，保护2、5的功率⽅向为负，闭锁信号持续存在，线路A—B上保护1、2被保护2的闭锁信号闭锁，线路A—B两侧均不跳闸；保护5的闭锁信号将C—D线路上保护5、6闭锁，⾮故障线路保护不跳闸。
故障线路B—C上保护3、4功率⽅向全为正，均停发闭锁信号，它们判定有正⽅向故障且没有收到闭锁信号，所以会⽴即动作跳闸，线路B—C被切除。
答：根据闭锁式⽅向纵联保护，功率⽅向为负的⼀侧发闭锁信号，跳闸条件是本端保护元件动作，同时⽆闭锁信号。
1保护本端元件动作，但有闭锁信号，故不动作；2保护本端元件不动作，收到本端闭锁信号，故不动作；3保护本端元件动作，⽆闭锁信号，故动作；4保护本端元件动作，⽆闭锁信号，故动作；5保护本端元件不动作，收到本端闭锁信号，故不动作；6保护本端元件动作，但有闭锁信号，故不动作。
4.10 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，在K点短路时，若A—B和B—C线路通道同时故障，保护将会出现何种情况？靠什么保护动作切除故障？答：在图4—30所⽰系统中K点短路时，保护2、5的功率⽅向为负，其余保护的功率⽅向全为正。
3、4之间停发闭锁信号，5处保护向6处发闭锁信号，2处保护向1处发闭锁信号。
由于3、4停发闭锁信号且功率⽅向为正，满⾜跳闸条件，因此B—C通道的故障将不会阻⽌保护3、4的跳闸，这正是采⽤闭锁式保护的优点。
C—D通道正常，其线路上保护5发出的闭锁信号将保护6闭锁，⾮故障线路C—D上保护不跳闸。
2处保护判定为反⽅向不满⾜跳闸条件，并且发闭锁信号，由于A—B通道故障，2处保护发出的闭锁信号可能⽆法传到1处，⽽保护1功率⽅向为正，将会导致1处的保护误动作；不过⾮故障线路的载波通道故障率远远低于故障线路，这也是⼴泛采⽤闭锁式载波纵联保护的原因。
电力系统继电保护课后习题解析答案(全)
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
