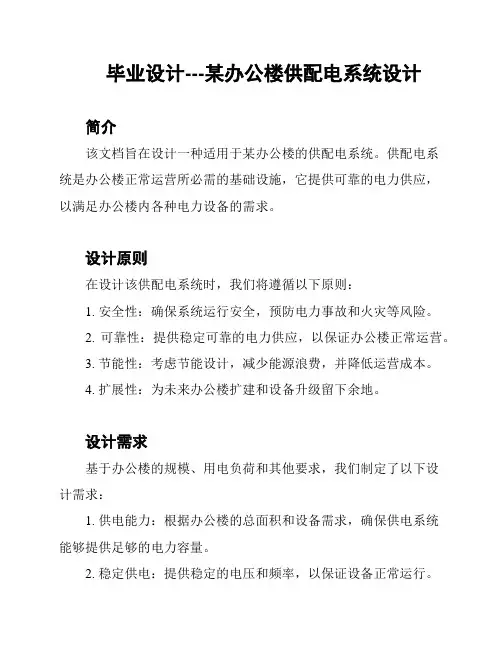

毕业设计---某办公楼供配电系统设计
毕业设计---某办公楼供配电系统设计简介该文档旨在设计一种适用于某办公楼的供配电系统。
供配电系统是办公楼正常运营所必需的基础设施，它提供可靠的电力供应，以满足办公楼内各种电力设备的需求。
设计原则在设计该供配电系统时，我们将遵循以下原则：1. 安全性：确保系统运行安全，预防电力事故和火灾等风险。
2. 可靠性：提供稳定可靠的电力供应，以保证办公楼正常运营。
3. 节能性：考虑节能设计，减少能源浪费，并降低运营成本。
4. 扩展性：为未来办公楼扩建和设备升级留下余地。
设计需求基于办公楼的规模、用电负荷和其他要求，我们制定了以下设计需求：1. 供电能力：根据办公楼的总面积和设备需求，确保供电系统能够提供足够的电力容量。
2. 稳定供电：提供稳定的电压和频率，以保证设备正常运行。
3. 电力分配：为不同部门和设备提供合理分配的电力，以满足各自的需求。
4. 电力备份: 设计备用电力系统，以应对主电力源故障和停电情况。
5. 安全保护：采用保护装置和绝缘措施，确保电力系统运行安全。
设计方案我们建议采用以下设计方案来满足上述需求：1. 供电来源：连接市电作为主要供电来源，同时配备发电机组作为备用电源。
2. 配电系统：采用交流低压配电系统，根据不同楼层和设备需求进行分路分段。
3. 检修与维护：设立检修和维护机房，用于主要设备的检修和维护工作，并确保系统的可持续运行。
4. 自动控制系统：引入智能化的自动控制系统，监测和控制供配电系统的运行状态，提供实时数据。
5. 安全措施：安装过载保护装置、漏电保护装置和消火器等设备，确保供配电系统的安全性。
结论通过本设计方案，我们能够实现某办公楼的供配电系统设计，满足其电力需求并确保系统的安全、可靠和高效运行。
在设计过程中，我们将综合考虑各种因素，并采用先进的技术来保证该供配电系统的成功实施。
办公楼弱电智能化系统设计方案
办公楼弱电智能化系统设计方案一、方案概述随着现代办公楼的发展，弱电智能化系统在办公楼的设计和建设中起着越来越重要的作用。
弱电智能化系统包括电力供应系统、通信系统、网络系统、安全监控系统以及楼宇自动化系统等。
本方案将从系统整体架构、各个子系统的设计和整合以及系统的运行和维护等方面进行论述。
二、系统整体架构设计1.电力供应系统：采用稳定可靠的供电方案，确保系统正常运行，并设置应急电源以应对突发情况。
2.通信系统：建立光纤通信网络，实现办公楼内各个区域和设备之间的快速、稳定的数据传输。
3.网络系统：设置局域网和无线网络，覆盖整个办公楼，满足员工使用电脑、手机等设备的需求，并配备合适的网络设备和服务器等。
4.安全监控系统：采用实时监控、报警和录像的方式，安装监控摄像头覆盖楼内各个区域和出入口，提高办公楼的安全性。
5.楼宇自动化系统：实现楼宇的智能化管理，包括灯光、空调、门禁、电梯等设备的集成控制和自动化管理。
三、子系统设计和整合1.电力供应系统设计：（1）选择适当容量的配电柜，并根据楼层用电需求划分回路。
（2）设置可调电源，以满足办公楼对电能质量的要求。
（3）安装智能电表，实现对电能消耗的监控和管理。
2.通信系统设计：（1）设置光纤主干网络，连接各个区域的终端设备。
（2）根据需求设计合理的网络拓扑结构，确保通信的稳定性和可靠性。
（3）配备UPS电源和网络交换机，以确保系统连续性和数据传输的稳定性。
3.网络系统设计：（1）设置局域网，实现员工内部的信息共享和文件传输。
（2）安装无线网络设备，提供便捷的网络接入方式。
（3）设置VLAN和安全防火墙，保护内部网络安全。
4.安全监控系统设计：（1）安装监控摄像头，覆盖办公楼内外的重要区域。
（2）设置实时监控系统，对监控画面进行实时回放和报警处理。
（3）设置门禁系统，对进出员工进行身份认证和记录。
5.楼宇自动化系统设计：（1）集成灯光控制系统，实现自动调节和定时控制。
某地区办公楼电气详细设计方案施工图纸（共9张）
小型办公楼供配电设计
小型办公楼供配电设计
简介
本文档旨在提供关于小型办公楼供配电设计的基本要点和指导。
在设计过程中，我们应该考虑以下几个关键方面：供电系统的可靠性、安全性和有效性。
供电系统
在小型办公楼供配电设计中，一个典型的供电系统包括以下几
个部分：
供电主干
供电主干是指供电系统的主要输送线路，它应该具备足够的容
量以满足小型办公楼的总电力需求。
在设计供电主干时，需要考虑
建筑的负荷特点和未来的扩展需求。
配电箱
配电箱是供电系统的重要组成部分，它用于将电力从供电主干
输送到各个分支电路。
在设计配电箱时，需要考虑负荷均衡和故障
隔离等因素，以确保供电系统的稳定运行。
分支电路
分支电路将电能传输到各个用电设备和区域。
在设计分支电路时，需要根据不同用电设备的功率需求和安装位置来确定合适的电
缆规格和敷设方式。
保护设备和安全措施
为了保障供电系统的安全可靠运行，必须考虑使用合适的保护
设备和安全措施。
如过载保护器、漏电保护器和接地系统等。
参考标准和法规
在进行小型办公楼供配电设计时，需要遵守相关的标准和法规，以确保设计方案的合法合规。
相关的标准和法规包括但不限于：
- 国家电气安全标准
- 建筑电气设计规范
- 城市供电管理办法
结论
一个完善的小型办公楼供配电设计将确保供电系统的可靠性、安全性和有效性。
在设计过程中，需要综合考虑建筑负荷需求、标准法规要求以及未来发展的需求。
通过合理的设计和正确的使用保护设备，可以提供一个稳定和安全的供电环境。
某办公楼建筑强电设计说明标准版设计图
某五层办公楼建筑电气设计方案图
公安新办公楼弱电系统规划设计方案
市电异常（停电或超出允许范围）： 利用电池能量，提供不间 断的交流输出 主机发出声光提示
基础设施-机房工程-机房防雷接地系统
本设计是根据对机房电源实行三级的电源防雷保护。对直击雷的防护可 凭借大楼相关措施。机房电源防雷主要针对感应雷、电力系统各种操作过 电压进行保护。
三级防雷：对于机房内的重要设备（如小型机、服务器、交换机等）可 以加装防雷插排为设备供电。
基础设施-机房工程-机房防雷接地系统
设置以下几种接地： 计算机系统的直流工作地 安全保护地 交流工作地 防雷接地 机房静电防护系统（静电散流网）
基础设施-机房工程-主要设备选型及用途
金属微孔铝合金吊顶（600*600mm） 安装机房顶面，与地面接地通往相连接导出顶 部静电。
在办公室、会议室、值班室预留有线电视点位，本系统除传输普通电视图像信号外,还为传输电视会议、双向多媒体、视频点播、 计算机联网等多项信息媒体提供了良好的系统运行平台。
网络电视拓扑图
有线电视拓扑图
基础设施-消控中心机房工程
1 机房房装修系统 2 机房配电系统 3 机房UPS不间断电源系统 4 机房空调系统 （甲供） 5 机房防雷接地系统
公安业务应用系统-合成作战系统
近年来，随着社会的进步，改革开放的不断深入，社会生活的各个领域都发生着变化。在推动经济发展和城镇化进程的同时，无 法避免的会出现人民内部矛盾。现阶段，流动人口数量的激增，贫富差距的出现，暴恐分子的司机扰乱，各种犯罪案件都程增长得态 势，跨区域流窜作案更是日益凸显。犯罪工具的现代化，作案手段的智能化，街面治安问题的日趋严重。可以说治安形势的严峻性、 复杂性、动态性、多变性，都是前所未有的。面对日益严重的社会治安形势，仅靠一个警种单兵作战来保卫一方平安，可谓是困难重 重。正是这些困难的出现，催化出了一个“新的力量”——合成作战。多警种合成作战体现了公安实战的群体效应，通过统一指挥和 协调，可以有效消除内耗，充分发挥各警种的自身优势，提高执行任务的准确性和实效性，从而增强公安机关的整体战斗力。多警种 合成作战将是现代警务发展的必然趋势。
某636㎡二层办公楼电气设计方案施工图
商业办公综合体项目配电系统设计
商业办公综合体项目配电系统设计全文共四篇示例，供读者参考第一篇示例：商业办公综合体项目配电系统设计一、前言随着城市化进程的加速，商业办公综合体项目的建设已经成为城市发展的重要组成部分。
商业办公综合体项目通常拥有办公楼、商业中心、酒店等多种功能，对于电力供应和配电系统的设计要求也会更加复杂和严格。
本文将结合实际情况，对商业办公综合体项目配电系统的设计进行探讨。
商业办公综合体项目往往位于城市中心或者重要商业区域，周围都是繁华的商业、办公、娱乐场所。
项目内通常包含办公楼、商业中心、酒店等，这些功能都需要充足的电力供应和完善的配电系统来支撑正常运行。
商业办公综合体项目对于电力质量、稳定性、可靠性等要求也比较高。
1. 可靠性：商业办公综合体项目的配电系统必须保证24小时不间断供电，并且要有备用电源系统来应对突发情况。
2. 可操作性：配电系统的设计要便于操作和维护，保证人员能够及时发现和解决问题。
3. 安全性：配电系统设计要考虑安全因素，避免电气火灾等安全事故的发生。
4. 灵活性：商业办公综合体项目通常有灵活的用电需求，配电系统要能够满足不同用电设备的需求。
1. 供电方式：商业办公综合体项目通常选择双进线供电方式，确保供电的可靠性和稳定性。
同时还要考虑使用分布式电源技术来增加备用电源的可靠性。
2. 主配电室设计：商业办公综合体项目通常会设置主配电室，负责供电、配电和监控。
主配电室一般要设置在建筑中心位置，便于各功能区域的供电。
3. 低压配电系统设计：商业办公综合体项目的低压配电系统要选择高品质的电气设备和材料，保证供电的稳定性和安全性。
同时还要考虑智能化配电技术，提高系统的灵活性和可操作性。
4. 备用电源系统设计：商业办公综合体项目通常设置多种备用电源，如UPS系统、柴油发电机组等，保证在主电源故障时能够迅速切换到备用电源并保持正常供电。
5. 配电线路布置：商业办公综合体项目的配电线路要避免交叉、错位等情况，确保供电的安全和可靠。
办公的配电设计
第二章 配电系统
***主要规范 消防规范： 1.《建筑设计防火规范》 GB 50016--2006 ； 2.《高层民用建筑设计防火规范》GB 50045-95（2005年版）； 3.《民用建筑电气防火设计规程》 DG/TJ08-2048-2008； 4.《民用建筑电线电缆防火设计规程》 DGJ08-93-2002；
公寓式办公楼 、酒店式办公楼 、商务写字楼 、 综合楼
第一章 建筑概况 二、办公建筑的常用电气设备
一、重要设备
二、重要部位
重要设备： 1.主要通道的照明、各种场所事故照明、 航空障碍灯； 2.消防电梯、消防排烟、正压送风设施、 紧急广播、消防水泵、火灾自动报警、 自动灭火装置设备消防等的电力设施； 3.客梯、生活给水泵、污水泵（*）、
重要部位： 1.重要办公室、会计室、总值班室； 2.消防消防控制室、消防值班室； 3.电话总机房、变配电所、柴油发电机房、 冷冻机房、防排烟机房、消防电梯机房、 计算机房及其他弱电总机房等部位。
第一章 建筑概况 二、办公建筑的常用电气设备
三、一般设备
一般设备： 1.一般办公照明、一般通道照明、 卫生间及其他机房照明灯； 2.新风机、排气扇、一般分体空调、 排水泵； 3.办公电脑、复印机、粉碎机、饮水器、 吸尘器、干手器；
启动电流决定的： 1.直接启动； 2.星角启动； 3.变频启动； 4.软启动以及其他启动。
电机直接启动的条件： 电动机（不频繁）启动时配电母线的电压不低于系统标称电压的85%， 通常电动机的额定容量不超过变压器容量的30%，即可全压启动。
第二章 配电系统
三、 系统型式
软启动和变频启动的区别： 1.软启动是降压启动，其原理是利用固态继电器（或 双向可控硅）,0~Un无级可调，可软停车；
XX供电局调度办公楼综合布线设计方案
XX供电局调度办公楼综合布线设计方案目录一､XX供电局调度大楼综合布线系统概况 (3)1.1XX调度办公大楼工程概况 (3)1.2办公大楼综合布线系统综述 (3)1.3设计依据 (3)1.3.1 综合布线应符合的国际技术标准与规范 (3)1.3.2 综合布线所涉及国家､行业及地方标准与规范 (4)1.3.3 方案设计数据来源 (4)二､XX供电局调度办公大楼综合布线系统具体设计 (4)2.1XX供电局调度办公大楼综合布线需求 (4)2.1.1 基本情况介绍 (4)2.1.2 设计要求 (5)2.1.3 信息点数量确定 (5)2.1.4 总体设计 (8)2.1.5 总体设计—系统布线示意图 (10)2.1.6 工作区子系统设计 (11)2.1.7 水平布线子系统 (11)2.1.8 垂直干线子系统 (12)2.1.9 管理子系统 (13)2.1.10 设备间子系统 (13)2.1.11 建筑群子系统 (14)三､综合布线系统副1楼､副3楼､10楼配线间装修部分设计 (15)3.1配线间装修 (15)3.1.1天花吊顶部分: (15)3.1.2 墙面部分 (15)3.1.3 地面处理部分 (15)3.2配线间电气部分 (15)3.3防雷､接地部分 (15)四､工程施工管理组织方案 (16)4.1工程施工的组织和管理 (16)4.2施工前器材的检验 (16)4.3信息点位置的确定 (16)4.4施工要点 (16)4.5安装前的设备检验 (18)4.6工程的培训及售后服务 (18)4.6.1用户培训 (18)4.6.2工程售后服务方案 (19)4.7工程总体实施进度计划表 (19)五.系统测试 (20)5.1测试标准 (20)5.2被测线路的定义 (20)5.3测试仪器 (21)5.4测试人员 (21)5.5测试结果 (21)一､XX供电局调度大楼综合布线系统概况1.1 XX调度办公大楼工程概况XX供电局调度办公大楼是一座旧的办公大楼,现在需要重新改造装修,由于用户要求布线系统满足现代金融机构办公的需要,因此需要进行全新的智能化布线,满足大楼的通讯､视频和网络等要求｡1.2 办公大楼综合布线系统综述根据XX供电局调度办公大楼综合布线工程的具体情况,整个综合布线系统均采用超五类布线产品,它是一组完整的布线系统布线解决方案和光纤网络解决方案｡大楼内各子系统配置如下:工作区子系统中选用超五类模块作为数据､语音信息插座,面板采用白色模块面板系列｡水平子系统中的布线全部采用超五类系列非屏蔽双绞线,支持100M快速以太网和155/622M ATM到桌面的连接｡垂直干线数据系统采用十六芯单模光缆,支持100M快速以太网连接和155/622M ATM及1000M以太网(光缆)的骨干高速网络连接｡垂直语音主干采用3类25对大对数线｡配线管理数据网络系统采用24口网络配线架,便于管理｡光纤系统采用较好的抽屉式配线架｡配置适当数量的光纤跳线和超五类跳线满足系统应用｡语音系统采用100对DW快接式配线架进行对语音线的管理｡机柜等配套产品采用国产品牌｡1.3 设计依据1.3.1 综合布线应符合的国际技术标准与规范《国际商用建筑物电信布线标准》EIA/TIA 568A/569A/570A/606/607;《客户建筑物电缆通用敷设要求》ISO/IEC IS 11801;《非屏蔽双绞线传输性能验收规范》EIA/TIA TSB-67/72;《电气及电子工程师学会标准》IEEE802.3/802.5;《建筑及建筑群综合布线系统工程设计规范》(CECS 72:97)《建筑与建筑群综合布线系统工程施工及验收规范》(CECS 89:97)1.3.2 综合布线所涉及国家､行业及地方标准与规范《民用建筑电气设计标准》JGJ/TI16-92;《工业企业通讯设计规范》GBJ42-81;《工业企业通信接地设计规范》GBJ79-85;《建筑与建筑群综合布线系统工程设计规范》CECS72:97;《建筑与建筑群综合布线工程施工与验收规范》CECS89:97;1.3.3 方案设计数据来源设计采用的数据为XX供电局调度大楼修缮弱电系统部分的《设计委托书》以及参考XX市供电局提供的办公大楼综合布线系统图纸文件｡二､XX供电局调度办公大楼综合布线系统具体设计2.1 XX供电局调度办公大楼综合布线需求2.1.1 基本情况介绍XX供电局调度办公大楼是一栋重新改造装修的综合办公楼,整栋楼为12层加1层顶层微波机房,高约为3米,整栋楼高约42米｡楼层水平最长距离约为56米｡根据现场的考察,综合布线需要与整栋楼的装修工程同时进行,具体的布线办法需要与装修施工队和各相关单位进行配合解决｡大楼层数: 12层顶层微波机房: 1层(已装修完,不在考虑,增加安防)地下停车场 1层(不考虑,只考虑安防)布线楼层: 12层主计算机房位置: 第12层本方案是结合本工程具体情况及XX供电局调度办公大楼的需求,并按照《结构化布线系统设计规范》中的增强型设计规范的要求而设计,共包括数据信息点数734个,语音734个,采用超五类配置｡整个布线系统由工作区子系统,水平干线子系统,垂直干线子系统,管理子系统,设备间子系统以及建筑群子系统六个子系统构成｡并充分考虑了高度的可靠性,高速率传输特性及可扩充性｡2.1.2 设计要求根据设计委托书上提出的设计要求,综合布线系统包括网络数据(分内､外网)､电话语音等功能,可与现有的信息网络全面接口,设计应适度超前性､开放性和灵活性｡2.1.3 信息点数量确定XX供电局调度办公大楼信息点分布及数量如下:2.1.4 总体设计数据系统中心机房设置在办公楼楼第12层的计算机中心机房;重新改造后的调度办公大楼将在副3楼设置一个配线间,负责大楼1层和6层以及所有副楼的内､外数据网络和电话系统;在10楼在设置一个配线间,负责大楼7层和12层以及所有副楼的内､外数据网络和电话系统｡另外,在副1楼还设有一个配线间,负责营业大厅和95598呼叫中心监控及营业大厅数据网络｡而副1楼､副3楼､10楼辅佐配线间分别通过16芯室内单模光纤与12层的计算机中心机房相连｡每个配线间分别使用适量的42U的标准机柜,办公场地内的所有信息点线缆均采用超五类双绞线,全部敷设到该办公场所所管的配线间机柜内,根据设计委托书上的要求,数据网络和电话系统共用UTP双绞线通道,即网络和电话同根线缆,用户端使用双口面板插座,在双口信息面板上安装网络､语音信息模块,配线间通过100对BIX板打线之后再跳接到24口网络配线架,其中在100对BIX板的接线排上,每个信息点网线中,一对用于端接电话,另外3对使用于网络系统｡线路走线及线路敷设方式:●垂直主干及水平主干采用金属线槽敷设方式;●工作区采用PVC管槽及信息插座暗埋墙内敷设方式;2.1.5 总体设计—系统布线示意图语音点语音点/25语音点/25语音点语音点语音点语音点语音点语音点语音点语音点语音点47个信息/47语音点47个信息/47语音点37个信息/34语音点37个信息/34语音点34个信息/34语音点34个信息/34语音点34个信息/34语音点34个信息/34语音点21个信息/21语音点21个信息/21语音点17个信息/17语音点17个信息/17语音点付一楼配线间信息插电话机/PC机十楼配线间三楼配线间95598呼叫中2.1.6 工作区子系统设计工作区布线子系统由终端设备连接到信息插座的连线组成｡它包括装配软线､适配器和连接所需的扩展软线,并在终端设备和I/O 之间搭桥｡采用模块式插座超五类 传输参数可测试到150MHz ｡数据､语音信息点全部为超五类配置,可支持100M 的数据通讯(包括155M ATM 应用)｡工作区系统共需734个超五类信息模块以及734个电话语音模块｡根据本工程应用的情况,建议预留少量主干配线架,以便以后增容｡工作区子系统示意图工作区子系统设备清单:2.1.7 水平布线子系统(1)水平干线子系统及涉及器件:水平布线是链接通讯和工作区的一部分｡铜缆(4对UTP)或光纤用于工作区的每一个通讯设备的需要,水平干线子系统由各管理间至各个工作区之间的电缆构成｡水平布线子系统与干线子系统的区别在于:水平布线子系统总是处在一个楼层上,并端接在信息插座或区域布线的中转点上｡水平布线子系统一端端接在信息插座上,另一端端接在干线接线间､卫星接线间或设备机房的管理配线架上｡(2)水平干缆需求:楼内水平线的平均长度为55~60米,其计算方法如下:水平线缆计算公式:水平线平均距离=(最远点距离+最近点距离)/2x1.1+6 (米)线缆箱数=总点数/(305米/水平线平均距离)所选线缆具有极高的抗扰性,具备很高的备用冗余,使系统具有极高的可靠性及灵活性｡配电间内接线端子与信息插座之间均为点到点端接,任何改变系统的操作(如增减用户､用户地址改变等)都不影响整个系统的运行,增减用户只需做必要的跳线即可,使系统具有极强的灵活性,为系统线路故障检修提供极大方便｡水平干线子系统传输线缆由同一PVC管槽引向用户区,详细做法见施工图(在以后的施工方案中有详细描述)｡2.1.8 垂直干线子系统(1)垂直主干线系统及涉及器件垂直主干线系统由连接设备间与各管理子系统之间的干线电缆构成,设备间以放射方式向各层设备间配出线缆,计算机系统采用铠装室外十六芯单模光纤,由主机房向各管理间敷设｡通过跳结管理可灵活配置楼内信息网络,同时可采用双绞线缆开通各楼层的多用户终端｡(2)干缆用量垂直主干线缆的计算方法:垂直线缆长度(单位:米)=(距MDF层数 层高+电缆井至MDF距离+端接容限(光纤10M,双绞线6M)) (每层需要根数)水平布线子系统设备清单:2.1.9 管理子系统管理子系统涉及各楼层的配线管理,设计中充分考虑到XX供电局调度办公大楼今后的发展,设置了光纤配线箱､24口的网络配线架以及100对的语音配线架｡2.1.10 设备间子系统设备子系统由设备间(主配线间)中的电缆､连接器和相关支撑硬件组成,它把公共系统设备的各种不同设备互连起来｡该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX )连接起来｡主设备间向各管理间星形配出16芯单模光缆､数据干线; 100对大对数线语音线缆,语音干线用以沟通主设备间与各管理间中网络设备的主干光缆高速数据通道｡主设备间系统干线都采用的24口模块化网络配线架管理,并留有端接空间｡语音部分采用100对语音配线架以及相应的理线架和语音过线槽,光缆的终端盒采用普天的抽屉式｡干线光缆采用FT口光纤配线架管理,可端接于主机柜内,通过光纤跳线可灵活的实现光缆配置的改变｡配线间设备详细配置表:管理配线间子系统设备清单:2.1.11 建筑群子系统XX供电局调度办公大楼为单体建筑,因此本次设计不涉及建筑群子系统｡三､综合布线系统副1楼､副3楼､10楼配线间装修部分设计《设计委托书》上要求办公楼副1楼､副3楼以及10楼的配线间要做适当的改造,满足配线间防雷､接地､空调､防静电等方面的要求,另外还需要从12楼信息机房敷设UPS电源至各个配线间｡根据这些内容,大楼内的这3个配线间需要做好设备运行等各方面的环境建设,具体内容在这次装修中包含有:由于在三个配线间中,每个配线间面积估计在10个平米左右(按10m²计算),构造也是一样的,所以下面说明是按一个配线间的装修进行说明:3.1 配线间装修3.1.1天花吊顶部分:主要是针对天花上面及梁､墙沿上部防尘处理,采用防尘漆进行粉刷,并安装1.0mm厚的高级微孔吸音铝质天花｡3.1.2 墙面部分墙面使用ICI墙面进行重新处理,安装好地脚线,由于每个配线间都有窗口,旧的窗口需要重新制作窗帘盒面饰铝塑板,例外还要做好上下层防鼠虫及漏串气处理｡3.1.3 地面处理部分按要求地面安装600*600陶瓷面防静电活动地板,地板做好防尘处理,装修完后,里面放置有很多系统运行的设备,出于安全考虑,每个配线间加装一套防盗门｡3.2 配线间电气部分装修完后的配线间所使用的备用电源全部由12楼信息机房提供,因此需要从12楼主机房敷设提供UPS电源的电缆至各个配线间,保证重要设备的正常运行,每个配线间重要设备最大的使用量估计最多在10kw左右,因此只要敷设一条(3×6)阻燃电缆(机柜专用)足以满足要求｡10m²的空间安装4套3×20W的灯盘,2盏机房应急指示灯还有安全出口指示灯等,另外还需配备机房专用挂式空调､新风机､手持式灭火器等机房配套设施｡而空调､新风机等设备电源由原机房配电系统供电｡3.3 防雷､接地部分三个配线间还需要做好接地系统工程,为了能保护好运行中的设备,还需要配置安装一､二､三级防雷器｡四､工程施工管理组织方案4.1工程施工的组织和管理根据工程需要,工程开始后需要组建组织机构并配备相关人员｡工程项目组下设项目总指挥､项目经理､设计工程师､工程技术人员､质量管理工程师､项目管理人员等｡根据XX供电局调度办公大楼布线系统工程施工特点,本工程施工分以下几个阶段进行:管槽施工､线缆敷设､设备安装､线路测试等阶段｡整个工程将分为三个阶段来实施:第一阶段设计阶段:分为布线系统的概念设计和施工工艺设计第二阶段工程实施阶段: 分穿线､端接､测试第三阶段系统文档管理4.2施工前器材的检验施工前器材的检验主要是对进场的主要材料(线缆､模块及设备等)及主要的辅助材料(线槽､线管等)的规格､数量､质量在施工前进行检查｡一般要求如下:工程使用的线缆规格应符合设计的规定及合同的要求,电缆所附标志､标签内容齐全､清晰,电缆表面无损伤｡配线模块､信息插座及其它接插件完整,型号对应,部件表面无损坏,色标的位置正确､清晰,数量与合同要求一致｡各种主要辅材如:金属线槽､PVC线槽等材料表面光滑平整､不变形､无损坏｡经检验的器材作好记录,与设计不符､不合格的材料不得在工程中使用｡4.3信息点位置的确定为方便施工能正常进行,加快施工的步伐,在施工前,需与建设单位确认整个系统每个信息点的具体位置,作好相应的标号,同时在信息点分布图上标明,并将复印件交与施工人员和建设单位作为施工的凭证图纸｡4.4施工要点弹线定位:根据设计图确定出安装位置,从始端到终端(先干线后支线)找好水平或垂直线,用粉线袋沿墙壁等处,在线路中心进行弹线;支､吊架安装要求:所用钢材应平直,无显著扭曲｡下料后长短偏差应在5mm内,切口处应无卷边､毛刺;支､吊架应安装牢固,保证横平竖直;线槽安装要求:线槽应平整,无扭曲变形,内壁无毛刺,各种附件齐全;线槽接口应平整,接缝处紧密平直,槽盖装上后应平整､无翘脚,出线口的位置准确;线槽的所有非导电部份的铁件均应相互连接和跨接,使之成为一个连续导体,并做好整体接地;线槽安装应符合《高层民用建筑设计防火规范》(GB50045-95)的有关部门规定;线槽内配线要求:线槽配线前应消除槽内的污物和积水;缆线布放前应核对型号规格､程式､路由及位置与设计规定相符｡在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%;缆线的布放应平直､不得产生扭绞,打圈等现象,不应受到外力的挤压和损伤;缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰,端正和正确;电源线､信号电缆､光缆及建筑物内其他弱电系统的缆线应分离布放｡各缆线间的最小净距应符合设计要求;缆线布放时应有冗余｡在交接间,设备间双绞线缆预留额度,一般为3至6米;工作区为0.3至0.6米;光缆在设备端预留长度一般为5至10米;有特殊要求的应按设计要求预留长度;缆线布放,在牵引过程中,吊挂缆线的支点相隔间距不应大于1.5m;布放缆线的牵引力,应小于缆线允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力｡在以牵引方式敷设光缆时,主要牵引力应加在光缆的加强芯上;电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5m处,应固定在托架的支架上,水平敷设时,直接部份间隔距施3~5m处设固定点｡在缆线的距离首端､尾端､转弯中心点处300~500mm处设置固定点;槽内缆线应顺直,尽量不交叉､缆线不应溢出线槽､在缆线进出线槽部位,转弯处应绑扎固定｡垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上,以防线缆下坠;在水平､垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎｡4对双绞电缆以24根为束,25对或以上主干对绞电缆､光缆及其他信用电缆应根据缆线的类型､缆径､缆线芯数为束绑扎｡绑扎间距不宜大于1.5m,扣间距应均匀､松紧适应;4.5安装前的设备检验施工前应对所安装的设备外观､型号规格､数量､标志､标签､产品合格证､产地证明､说明书､技术文件资料进行检验,检验设备是否选用厂家原装产品,设备性能是否达到设计要求和国家标准的规定;4.6工程的培训及售后服务4.6.1用户培训培训目的项目完工后,为了能够让系统维护人员能对整个系统全面了解,熟悉日常维护工作,有能力处理一般性问题,并消除系统因使用或操作不当而引起的故障,减少突发故障的发生｡培训内容培训内容可分为面向操作人员和面向管理人员两类｡前者注重实际操作,后者偏重系统整体结构､功能和管理等｡面向操作人员的培训内容主要包括:各子系统的理论基础原理结构;主要设备､器件的作用安装位置;维护规程及简单故障判定排除｡竣工图的查阅和修改｡面向管理人员的培训内容主要包括:系统总体结构及各子系统相互间的关系;系统重要参数的设定和修改;竣工图的查阅;4.6.2工程售后服务方案工程售后服务包括:所有布线产品实行15年包换(人为损坏或自然灾害损坏除外)｡其余设备均按原厂期限保修｡上述设备保证期限过后将结合硬件厂商实行优惠维护､维修｡售后免费技术咨询,包括系统的使用､维护｡维护响应时间在1小时以内,本地在2小时之内,外地在48小时内到现场响应(法定休息日除外)｡维护期内维护不收费｡维护期过后只收取更换设备或成本费用｡在保修期之后,考虑到设备维护的连续性,建议与我单位签订维护合同,以确保该系统的正常运行所必须的技术支持和管理支持｡4.7工程总体实施进度计划表综合布线施工首先将各类线缆槽管敷设到位,然后,再安装插座模块及机柜､配线架等配件｡施工进度计划如下表所示:9 软硬件设备联调10 初验11 系统试运行12 整理文档13 最终验收工程完工共计约60天｡五.系统测试当布线系统全部安装完毕后,我们将按要求对所安装的系统进行整体测试,测试仪器一般采用FLUKE或Microtest或LANCAT等电缆测试仪,测试技术指标满足《技术要求》的要求后,系统开始试运行｡试运行结束后,用户和我公司检验人员共同对整个工程进行最终验收｡5.1 测试标准双绞线连接: 根据TIA/EIA568国际标准之要求制定光纤连接: 根据TIA/EIA568国际标准Optical Class之要求制定5.2 被测线路的定义双绞线连接:测试项目及参数双绞线连接:接线正､误测试:所有双绞线连接必须进行测试;接线连通测试:所有双绞线连接必须进行测试;TIA/EIA568标准认定测试:100%双绞线连接进行测试｡光纤连接:测试项目及参数光纤连接:测试波长:1300nm或850nm;主干子系统光纤连接:信号衰减< 2.6dB (500m,波长1300nm)信号衰减< 3.9dB (500m,波长850nm)5.3 测试仪器FLUKE或LANCAT等电缆测试仪5.4 测试人员由我公司派出工程师与用户方工程师共同完成整个系统的测试工作,并填写测试表｡5.5 测试结果若测试结果表明所有连接(包括光纤连接和双绞线连接)满足以上TIA/EIA568标准中的要求,可以确认工程合格｡在测试结束时将提交以下文件:测试报告;验收报告,并由双方项目经理或有关工作人员签字｡测试结果经双方签字后完成全部测试｡。
办公楼计算机配电系统设计与实现
可 维 护 性 和 可 管 理 性 原 护套 电缆 ，在每 间办公室 的计算 小 、体积小的高频化，较大功率的
维普资讯
目 目＃目 目 日■■■ 目 目 日 ■
∞骊
Ｍ ＧＥ ３８ Ｖ ± ｌ ％ ５ ＨＺ ± ６ Ｏ ５ ０ ％ ２Ｏ ± １ ５ ２Ｖ ％ ＯＨＺ ± １ ％
为高层 建筑 ，垂直干 线采用分 区 大 容 量配 电 柜 和 高 性能 ＵＰＳ电
标 准化 原 则 。本供 电 系 统 符 树干 方式 。根据未来 ｌ 年的发展 源 。 ０
合 国 家 标 准 、 工 业 标 准 和 人 民 银 规划 ， 在容量上做 了最大考虑 。 总
行下发的相应规范和标准。 为此， 共布置垂直干线 ７ ，其 中 ｌ 根 根采 我 们 以 智 能 建筑 设 计 标 准 《 ． 供 用 ｌ 平 方铜线 （ ０ 双色 ）为接地专 配 电 系统 设 计 规 范 《 子 计 算 用 ，另 外 ６ 采 用 ｌ 平 方 铜 线 ，每 电 根 ６
－ ・
是计算机正常运行的基础 ，因而 ， 到 房 间插 座 的 分 支 干 线 。 为 使 线 Ｐ Ｏ Ｗ Ａ ， 英 国 的 Ｅ Ｒ Ｗ Ｒ Ｅ 系统 必 须安 全 可 靠 ， 键 部 位 必 须 路 安 装 、更换 方 便 ， 建 时 从 强 电 Ｃ Ｏ Ｉ 、法 国 的 ＭＧＥ等 品 牌 。 关 土 ＨＬ ＲＤＥ 有 备份 及 防 护 措 施 ， 于 重要 节 点 井到 各房 间预 埋 了镀锌 铁管。水 Ｕ Ｓ的发 展 趋 势 是采 用 软 件 方 式加 对 Ｐ Ｕ 采用容错 保障技术。 平 干 线 采用 ２ 平 方 或 ４平 方 电源 模 糊 控 制 的 智能 化 和 效 率 高 ． 耗能 ． ５
Ｐ 唧 Ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业课课程设计题目: 某办公楼供电系统设计院系名称：电气工程学院专业班级：电气****班学生姓名：**** 学号：****指导教师：**** 教师职称：****评语及成绩：指导教师：日期：目录1 课题简介 (1)1.1 课题研究背景 (1)1.2 国内外研究现状 (1)1.3 本课题研究内容 (2)2 系统总体设计方案 (2)2.1 设计方案论证 (2)2.2 系统结构及主要参数确定 (3)3 供配电主设备选型 (6)3.1 接入电压等级 (6)3.2 配电设备的选择 (6)3.3 主变压器选择 (7)3.4 变配电所主接线设计方案 (7)结论 (9)参考文献 (10)附录1：负荷统计表 (11)附录2：开关柜图 (12)附录3：电气主接线图 (13)附录4：供配电系统图 (14)1 课题简介1.1 课题研究背景随着有限的土地资源不断开发利用以及人们生活水平的提高，人们对高层建筑的要求也越来越高，不同用途的建筑已经成为建筑业发展的主流，当然办公楼也不例外。
而科学合理、安全可靠的供配电系统是保证办公楼正常运行的基础和关键。
在进行办公楼配电系统设计的过程中，无论是强电部分还是弱电部分，其设计都应以安全、可靠、经济、方便为标准。
1.2 国内外研究现状现在国外很多办公楼建筑将供配电控制系统、电气照明控制、给排水系统控制、空调系统控制、设备维修管理等多方面内容综合到一个系统中。
特别是工业发达国家已经逐步形成了一批定型的智能化供配电系统产品，这种智能化的供配电系统除了具备常规配电系统应有的功能外，还有很多其他功能，比如：远程自动监测变配电设备的运行，与楼宇自控系统或者建筑设备监控系统通信联网等功能。
我国对于建筑供配电和照明方面虽然起步较晚，但是我国政府主管部门高度重视并引导建筑供配电技术的正确发展，组织相关专业的专家进行深入研究，同时还引进国外先进建筑供配电和照明。
从而大大提升了我国建筑供配电的安全可靠、照明系统的节能高效环保。
总之，国内外对于低压动力供配电系统的设计已经相当成熟，对于各种建筑都大体上可以找到相应的系统进行设计和使用。
现代的高层建筑供配电系统的设计已经将弱电和强电技术融合在了一起，形成了新一代的电气技术。
它将会更加广泛的应用在功能更加复杂的现代建筑上。
随着科学技术的进步，低压供配电系统向智能化方向发展，另外建筑节能也是低压动力供配电系统的一个发展方向。
1.3 本课题研究内容本设计本着对安全性、可靠性、先进性和经济性追求，着重对某高层办公楼供配电系统部分展开了设计。
本设计力求做到方案合理、设计先进、运行可靠、满足相关规范的要求，还要简单实用、便于操作、管理和维护，减少综合投资。
通过使用供电技术、继电保护设计手册、规范、标准图集和其他专业知识，要完成以下内容：（1）掌握高层公共建筑电气设计规范和设计内容及方法。
（2）完成对某高层建筑的供配电设计，如负荷等级及计算，低压供配电系统设计，供配电系统图，设备、线路选择及敷设方式，照明系统设计，平面图，防雷与接地系统设计等。
2 系统总体设计方案2.1 设计方案论证2.1.1设计内容（1）电气主接线电气主接线是办公楼电气部分设计的首要部分，也是构成办公楼供电系统的重要环节。
主接线的确定与办公楼供电系统整体的可靠性、经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。
主接线设计原则：办公楼的电气主接线应根据规划量、负载性质、线路和装置连接元件总数、设备特点等条件确定。
（2）短路电流计算及设备选择短路电流计算：短路电流应按本工程的设计规划容量进行计算，并且应按可能发生最大短路电流的正常接线方式考虑。
（3）电气设备布置及配电装置：1）配电装置选型原则；2）配电装置的最小安全净距；3）配电装置的布置。
2.1.2拟解决的关键问题（1）确定供配电系统的最佳方案根据任务书上了解设计内容，积极的多方面查阅有关资料，综合运用所学理论知识，根据设计任务书提供的资料，综合电力工程手册、设计规程、规范等资料，找出几个符合要求的方案，最后进行全面的技术、经济比较，确定最佳方案。
（2）变配电所的主要电气设备及选型阅读有关办公楼用电的有关资料，确定电力变压器、母线槽，并对断路器与隔离开关进行校验，根据技术、经济比较，最后确定用电的最佳方案。
（3）变、配电所的位置和布置根据变、配电所的位置选择变电所的布置（4）供电系统负荷计算的内容和负荷特征及确定负荷计算的内容包括求需用负荷、尖峰负荷、平均负荷，并考虑空调、照明、动力和热电所占比例情况。
（5）绘制有关图纸画出办公楼的配电系统图。
2.2 系统结构及主要参数确定2.2.1 配电系统结构高层建筑低压配电系统的确定，应满足计量、维护管理、供电安全及可靠性的要求。
应将照明与电力负荷分成不同的配电系统；消防及其他防灾用电设施的配电宜自成体系。
对于容量较大的集中负荷或重要负荷宜从配电室以放射式配电；对各层配电间的配电宜采用下列方式之一：（1）工作电源采用分区树干式，备用电源也采用分区树干式或由首层到顶层垂直干线的方式。
（2）工作电源和备用电源都采用由首层到顶层垂直干线的方式。
（3）工作电源采用分区树干式，备用电源取自应急照明等电源干线。
2.2.2 负荷计算方法负荷计算的方法有需要系数法、单位指标法、单位面积法等几种。
（1）需求系数法：用设备功率乘以需求系数和同时系数，直接求出计算负荷。
这种方法比较简便，应用广泛。
本方法适用于用电设备多，而且各设备的容量相差不是太悬殊的场合。
（2）单位指标法、单位面积法：对于无法知道具体用电设备功率时，可以用此方法估算。
本次课程设计采用需求系数法对设备负荷进行计算。
由于这种方法的准确程度是取决于需要系数的数值,所以在计算中对于台数较少（4台及以下）的设备。
采用单位指标法计算办公楼照明功率；采用单位面积法计算空调负荷。
2.2.3 负荷计算公式负荷计算一般采用需要系数法。
照明负荷计算一般采用单位面积功率法。
每层配电箱有功功率：WS Pe = 计算电流：φcos 3380ex j P k I =用电设备组计算负荷：e x P k P =φPtg Q =22Q P S +=配电干线计算负荷：∑=P k P t c∑=Qk Q t c 22c c c Q P S +=3380cj S I =式中：W------------------单位面积功率（W/m 2）；S------------------ 供电面积（m 2）；k t ------------------同时系数；k x ------------------需要系数；Q-------------------用电设备组无功功率（KV A）；P--------------------用电设备组有功功率（W）。
本设计在负荷统计中综合应用了单位容量法和需要系数法进行了负荷统计。
求出设备的总容量，用需要系数乘以总容量，就得到有功计算负荷。
2.2.4 无功补偿计算目前我国对用电单位的功率因素要求高压供电压者为0.9以上，低压供电者为0.95以上，为此绝大多数的工业与民用建筑采用补偿的办法、即在低压配电室的配电母线上安装若干组电力电容器补偿供电范围内的无功功率以达到提高功率因数的目的。
补偿容量可按下式确定：Q c=a n P(1—2) 或Q c=a n P q c式中： 1 ————补偿前企业自然平均功率因数角的正切值；2————补偿后功率因数角的正切值；a n ————年平均有功负荷系数，一般取0.7~0.75；q c ————无功功率补偿率，千乏/千瓦（kvar/kW）。
无功补偿装置其容量为：Q c=△q c P30 1 =0.57，2=0.9，变电所采用单母线分段式接线。
2.2.5 负荷计算表见附录1：负荷统计表3 供配电主设备选型3.1 接入电压等级采用室外引入电源，供电的额定频率为交流50Hz ；额定电压：低压供电220V/380V、高压供电10kV。
3.2 配电设备的选择3.2.1 断路器选型断路器是供配电系统中最重要的开关设备之一，它能在事故情况下迅速地断开短路电流，防止事故扩大。
在选择时首先考虑工作条件，确定断路器的额定值；结合环境条件选用断路器的型号和规格；据短路电流进行断流容量，动、热稳定校验；尽量维修方便，价格便宜，运行费用少等。
在本次设计中经短路电流计算选择MW06—630A，均大于装设地点的电气条件，故所选断路器经校验合格。
3.2.2 开关柜选型按一定线路方案将有关一、二次设备组装而成的一种低压成套配电装置。
MNS系列低压抽出式成套开关设备适用于额定工作电压380V，交流三相四线，作为建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机及其控制之用。
产品符合GB7251《低压成套开关设备和控制设备》。
具体型号选择见附录2：开关柜图。
3.2.3 母线选择母线包括裸母线和母线槽。
母线槽有密集型绝缘母线槽和空气型母线槽。
在建筑电气中，目前的高层建筑一般都采用密集型封闭母线槽，它分为两种类型，即插接式和馈电式。
母线槽结构紧密，传输电流大，温升小，电压损失小，有较高的绝缘等级。
在本设计中采用密集型母线槽，它适用于交流三相三线，三相四线和三相五线制，频率50—60HZ，电压400v。
额定电流250—3150A，作为变压器到底压柜连接用，也可以作为配电干线。
照明回路和普通插座回路统一选用BV2*2.5，插座回路统一选用BV3*4。
3.3 主变压器选择主变压器的选择包括主变台数和容量的选择，它的确定应结合变电所主接线方案的选择。
从各种影响因素及节能、经济、实用、安全可靠出发，一般选取变压器负荷率在0.65～0.8为宜。
3.3.1 主变压器台数的选择变压器台数应根据负荷特点和经济运行要求进行选择。
当符合下列条件之一时，宜采用两台及以上变压器：（1）有大量一级负荷或者虽为二级负荷，但有一定数量的消防设备、保安设备等用电；（2）集中负荷较大，所需变压器容量超过500kV A时，可选用两台小容量变压器，以确保供电安全；（3）季节性负荷变化较大时，可设两台或两台以上变压器，以便在淡季时可切除整台变压器。
其它情况下宜装设一台变压器。
3.3.2 主变压器容量的选择根据该办公楼的负荷性质和电源情况，变电所的主变压器可装有一台主变压器的变电所。
主变压器容量S N.T不应小于总的计算负荷S30，即S N.T≥S30 。
该工程选用预装式箱式变电所，其中箱变所选用的变压器为S9系列变压器，所以我们只选择变压器的容量即可。
按负荷功率为变压器容量的70%来确定变压器的容量，所以选择800KV A的变压器，即变压器的型号为：S9-10/0.4-800KV A。
3.4 变配电所主接线设计方案变配电所的主接线（一次接线）是指由各种开关电器、电力变压器、互感器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受和分配电能的电路。
