实验四：使用模拟软件配置网络路由
实验四BosonNetsim路由配置
实验四Boson Netsim的使用；路由配置一、实验目的1、熟悉Boson Netsim 软件；2、学会利用Boson Netsim进行静态路由配置、动态路由RIP/OSPF配置实验说明般进行网络配置的步骤如下：①根据设计的网络拓扑结构，选择网络设备，并把这些网络设备连接起来。
②当网络设备按要求连接完成之后，保存以.top为后缀名。
③再用网络配置软件打开刚才所存储的网络拓扑文件，进行网络配置。
(1) 静态路由配置在手工配置静态路由时，需要在全局模式下执行。
一般命令执行模式如下: 例：Router(config)#ip route 192.168.1.0 255.255.255.0 192.16822上图为静态路由配置的拓扑图。
3个Cisco 2514路由器分别为Router1, Router2和Router3,两台PC分别是PC1 和PC2。
Router1 的Ethernet 0 接口连接PC1，Router1 的Serial 0 接口连接Router2的Serial 0接口，用HDLC格式封装；Router2的Serial 0接口提供时钟频率，Router2的Serial 1接口连接Router3的Serial 0接口，用PPP格式封装，Router2的Serial 1接口提供时钟频率；Router3的Ethernet 0接口连接PC2。
5个设备分别处于4个不同的网段。
各个设备的接口都有接口IP地址，子网掩码均为255.255.255.0。
在为每个路由器都配置了到达非直连网段的静态路由后，使得两台PC能够互相ping通。
配置步骤：1 •配置各路由器和PC的接口首先配置3个路由器和2台PC的接口，然后再测试设备之间的连通性。
1) 配置路由器RouterlPress En ter to StartRouter〉Router>e nableRouter#con figure termi nalEn ter con figurati on comma nds, one per line. End with CNTL/Z.Router(co nfig)#host name RouterlRouter1(c on fig)#i nterface ether net 0Router1(config-if)#ip address 192.168.1.1 255.255.255.0Router1(c on fig-if)# no shutdow n%LINK-3-UPDOWN: In terface EthernetO, chan ged state to upRouter1(config-if)#interface serial 0Router1(config-if)#encapsulation hdlcRouter1(config-if)#ip address 192.168.2.1 255.255.255.0Router1(c on fig-if)# no shutdow n%LINK-3-UPDOWN: In terface Ethernet0, chan ged state to up%LINK-3-UPDOWN: In terface Ethernet0, chan ged state to down %LINEPROTO-5-UPDOWN: Line protocol on In terface Serial0, cha nged state to dow nRouter1(co nfig-if)#同理配置路由器Router2、Router3。
用模拟软件实现路由器路由协议的配置

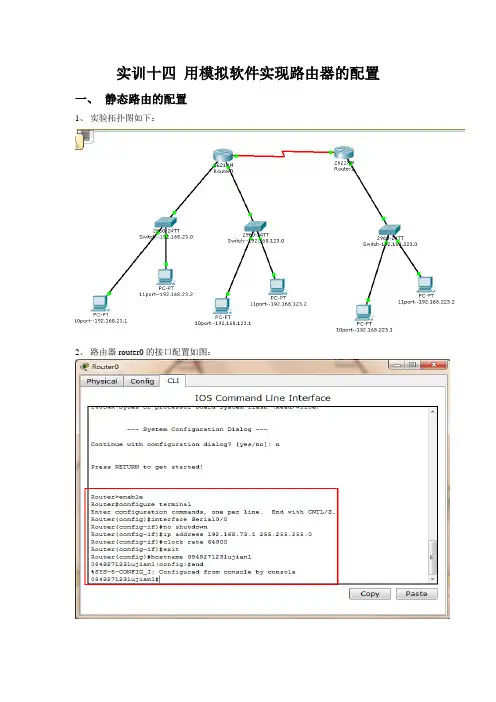

实训十四用模拟软件实现路由器的配置
一、静态路由的配置
1、实验拓扑图如下：
2、路由器router0的接口配置如图：
3、路由器router0的静态路由配置如图：
4、路由器router1的接口配置如图：
5、路由器router0的静态路由配置如图：
6、在客户机4port—192.168.23.1上测试：
1、实验拓扑图如下：
2、路由器的接口配置都与上面的静态配置一样
5、在10port—192.168.23.1上测试：
三、动态路由OSPF的配置
1、实验拓扑图如下：
2、连接左边路由器的接口配置与单臂路由的配置一样
3、路由起084827123router的动态OSPF配置如图：
4、路由器ruoter0的配置如图：
5、路由器ruoter1的配置如图
6、配置完成后三台路由器的路由表如下：
084827123router的路由表：
Router0的路由表
Router1的路由表
7、在5port—192.168.123.2上测试：
四、动态路由EIGRP的配置
1、实验拓扑图如下：
2、路由器router—A的接口配置如下：
3、路由器router—B的接口配置如下：
4、路由器router—C的接口配置如下：
5、路由器router—A的动态EIGRP配置如下：
6、路由器router—B的动态EIGRP配置如下：
7、路由器router—C的动态EIGRP配置如下：
8、配置完成后router—A的路由表如下：
9、在10port—192.168.23.1上测试：。
4-虚拟路由器实验四14-18
虚拟路由器实验四 3个路由器、4台PC机的互连实验目的：实现三个路由器，四台PC机之间的网络通信。
通过这些由浅入深的实验，初步掌握路由器的一些常规命令，加深对路由器、网络层协议的理解。
实验内容和提纲：设计网络拓扑结构用WINI命令设置IP地址，子网掩码，和网关。
用命令实现路由器接口的设置。
实验指导：1．启动软件双击两次软件桌面快捷方式，启动界面如下：图4.1 虚拟路由器显示界面选择load simulator using defaults 单击next-> ，进入软件选择tools -> design your own network ，进入网络设计界面2．画出网络拓扑结构，如下图。
注意图中黄线为串行链路。
网络号和端口号可自定。
图4.2 网络拓扑结构3．设置pc将上面结果保存后关闭窗口，再重新打开Boson Router Simulator,打开刚保存的网络拓扑文件。
对应事先设计、分配恰当的网络号和端口，用WINI命令(C:>WINI)设置PC机的IP地址，子网掩码和网关。
最好用表格列出设置参数，便于设置和检查。
4. 设置路由器由普通用户进入超级用户模式，并进入全局配置模式，命令如下：Router> enableRouter # conf t设置路由器1、路由器2、路由器3的过程如下：（1）路由器1Router>enableRouter#conf tRouter(config)# inte ethe 0router(config-if)# ip addr 222.1.1.4 255.255.255.0router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s0router(config-if)# ip addr 222.1.4.1 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s1router(config-if)# ip addr 222.1.6.1 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# router ripRouter(config-router)# network 222.1.1.0Router(config-router)# network 222.1.4.0Router(config-router)# network 222.1.6.0（2）路由器2Router>enableRouter#conf tRouter(config)# inte e0router(config-if)# ip addr 222.1.2.2 255.255.255.0router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s0router(config-if)# ip addr 222.1.5.1 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s1router(config-if)# ip addr 222.1.4.2 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# router ripRouter(config-router)# network 222.1.2.0Router(config-router)# network 222.1.5.0Router(config-router)# network 222.1.4.0（3）路由器3Router>enableRouter#conf tRouter(config)# inte e0router(config-if)# ip addr 222.1.3.2 255.255.255.0router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s0router(config-if)# ip addr 222.1.6.2 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# inte s1router(config-if)# ip addr 222.1.5.2 255.255.255.0Router(config-if)#clock rate 9600router(config-if)# no shutrouter(config-if)# exitRouter(config)# router ripRouter(config-router)# network 222.1.3.0Router(config-router)# network 222.1.6.0Router(config-router)# network 222.1.5.05. 用ping命令察看是否实验成功PC1 ping PC2、PC3 及PC4；PC2 ping PC1、PC3 及PC4；PC3 ping PC1、PC2及PC4；PC4 ping PC1、PC2 及PC3。
计算机网络实验四_路由器的配置
计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。
而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。
在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。
路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。
要实现这一功能，我们需要对路由器进行一系列的配置操作。
首先，准备工作必不可少。
在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。
接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。
打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。
登录到路由器后，我们首先要进入特权模式。
在特权模式下，我们拥有更高的权限来进行各种配置操作。
输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。
进入特权模式后，接下来就是配置路由器的基本参数。
其中，最重要的是为路由器设置主机名。
一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。
通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。
然后是设置路由器的密码。
为了保证路由器的安全性，我们需要设置登录密码。
可以分别设置控制台密码、特权密码和虚拟终端密码。
控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。
在网络配置方面，我们需要为路由器的接口分配 IP 地址。
路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。
对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。
对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。
计算机网络路由交换综合实验
计算机网络实验实验四Packet Tracer路由交换综合实验实验报告班级：姓名：学号：实验四Packet Tracer路由交换综合实验实验报告实验要求：使用Packet Tracer模拟器搭建实验拓扑，并对交换机、路由器、PC 和服务器进行相应配置，配置最后结果，能实现PC之间的ping互通，能通过PC的浏览器访问服务器网站。
配置步骤如下：Step1：搭建实验拓扑如下图所示：Step2：规划各设备的IP地址，如下表所示：请注意：在配置PC机的IP地址时，切记一定要配网关IP地址。
Step3：路由器及交换机基本配置：一、配置路由器R1、R2，交换机S1、S2的主机名分别为Router1、Router、Switch1、Switch2。
S1:Switch>enableSwitch#conf tSwitch(config)#hostname switch1sswitch1(config)#exitS2:Switch>enableSwitch#conf tSwitch(config)#hostname switch2Switch2(config)#exitR1:Router>enableRouter#conf tRouter(config)#hostname router1router1(config)#exitR2:Router>enableRouter#conf tRouter(config)#hostname router2Router2config)#exit二、根据IP地址规划表配置各设备IP地址、掩码、网关。
R1:Router1(config)#int fa0/0Router1(config-if)#ip add 172.17.10.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa0/1Router1(config-if)#ip add 172.17.20.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa1/0Router1(config-if)#ip add 192.168.12.1 255.255.255.0Router1(config-if)#no shutR2:Router2(config)#int fa0/0Router2(config-if)#ip add 172.17.30.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa0/1Router2(config-if)#ip add 172.17.40.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/0Router2(config-if)#ip add 192.168.12.2 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/1Router2(config-if)#ip add 209.165.201.1 255.255.255.0Router2(config-if)#no shutStep4：交换机VLAN配置：一、在交换机S1上创建两个VLAN：1. VLAN 10，VLAN名称为sales。
Routersim模拟路由器配置实验
Routersim模拟路由器配置实验一、实验名称：模拟路由器配置二、实验目的：熟练使用routersim软件，对路由器进行简单配置，通过实验进一步巩固第四章IP编址和自治区域内部选路协议的相关知识，以及OSPF 的层次选路划分区域的概念。
三、实验要求：1.两台pc机用一台路由器相连，并进行配置，接口和IP地址，发送ping 报文，检验网络是否连通；2.两台pc机通过两台路由器想连，配置接口IP地址以及自治系统内部选路协议，发送ping报文检验网络是否连通。
四、实验内容1.两台pc机用一台路由器相连连接图模拟图（1）路由器进入配置模式后，进行接口配置：由于路由器与pc机直接相连，只有两个网段，因此不需要配置路由协议。
（2）pc1配置信息（配置pc1的IP地址，子网掩码及网关路由器的IP地址:通过ipconfig命令可以查看配置好的信息，pc1地址：158.10.1.2，子网掩码：255.255.255.0网关：158.10.1.1）因为没有配置pc2，所以发送ping报文，100%loss，说明网通没有连接好。
（3）现在按pc1的配置方法配置pc2（配置pc2的IP地址，子网掩码及网关路由器的IP地址:通过ipconfig命令可以查看配置好的信息，pc2地址：12.1.1.2，子网掩码：255.255.255.0网关：12.1.1.1）pc1向pc2发送ping报文，0%loss，说明网通连接好了。
pc2向pc1发送ping报文，0%loss，说明网通连接好了。
2.两台pc机用两台路由器相连：连接图模拟图在此使用OSPF协议配置路由器：（1）配置OSPF（Router1的配置）（Router2的配置）再分别配置好pc1和pc2的ip地址。
（2）发送ping命令检测是否连接好0%loss，说明连接好，配置成功。
（3）退到特权模式，查看R1,R2路由表:五、总结及心得体会通过本次实验，让我更加清楚的了解了路由器的连接方式，及路由协议的含义，也熟悉了routersim这个软件。
路由器仿真软件实验报告
路由器仿真软件实验报告路由器仿真软件实验报告1、简介本实验报告旨在介绍路由器仿真软件的使用方法和实验结果。
通过仿真软件，我们可以模拟和测试各种网络场景中路由器的性能和功能。
2、实验环境设置在本实验中，我们使用了路由器仿真软件，并在一台个人电脑上进行了安装和配置。
实验所需的硬件和软件环境如下：- 个人电脑：操作系统Windows 10，处理器Intel Core i7，内存8GB- 路由器仿真软件：版本- 网络拓扑配置：3、实验目标本次实验的目标是：- 模拟一个复杂的网络拓扑，并验证路由器在该拓扑中的性能和功能。
- 测试不同路由器配置参数对网络性能和数据传输速度的影响。
- 分析路由器在各种网络故障情况下的表现，并评估其可靠性和鲁棒性。
4、实验步骤4.1 网络拓扑配置在路由器仿真软件中，设置所需的网络拓扑，包括路由器、交换机、主机等设备的连接和配置。
确保拓扑结构符合实验要求。
4.2 路由器配置对每个路由器进行配置，包括路由表配置、接口配置、路由协议配置等。
根据实验要求设置相应的参数。
4.3 数据包发送与接收在仿真软件中，网络流量，模拟数据包的发送和接收过程。
可以使用自定义的数据包，或者选择预定义的测试数据。
4.4 性能测试与分析通过监测路由器的性能指标，如转发速率、内存利用率等，评估路由器在实验环境下的性能表现。
针对不同配置和网络故障场景，进行性能测试和分析。
5、实验结果与讨论根据实验步骤中所进行的实验和性能测试，记录并整理实验结果。
对实验结果进行分析和讨论，比较不同配置和场景下的性能差异。
6、结论根据实验结果和分析，得出结论，总结路由器的性能和功能，以及对网络设计和优化的启示。
7、附件本文档附带了以下附件供参考：- 路由器仿真软件配置截图- 实验数据和性能指标记录表8、法律名词及注释请参阅附录部分。
实验四 静态路由和动态路由配置
实验四静态路由和动态路由配置【实验目的】通过本实验初步掌握网络互连的组网方法、基本配置和操作技能，掌握组建企业网广域互连网络的应用技能，包括如下几个方面：✓掌握路由器的基本配置方法。
✓了解IP地址和子网的管理方法。
✓掌握广域互连网络的基本组网方法。
✓掌握静态路由的基本配置方法。
✓掌握动态路由的基本配置方法。
实验前学生应具备以下知识：✓了解路由器的工作原理和组网特点。
✓了解路由器的安装和配置。
✓了解IP地址和子网的划分方法。
✓了解动态路由协议的原理和特点。
实验过程中，部分实验内容需要与相邻的同学配合完成。
此外，学生需要将实验的结果记录下来，并回答相关思考题，填写到实验报告中。
【实验类型】综合型实验【实验环境】实验设备：交换机S2403H两台、S3050一台；路由器R1602六台。
实验组成：每排为一组，各使用一台路由器。
实验网络结构图参见实验内容。
【实验内容】以下实验内容可根据实验室的具体情况和课时安排的变化进行适当的调整，实验内容中的思考题以书面形式解答并附在实验报告的后面。
需要注意的是，学生在实验过程中要严格按实验指导书的操作步骤和要求操作，且小组成员应紧密配合，以保证实验过程能够顺利完成。
本次实验的主要项目包括以下几个方面：☑路由器的基本配置方法☑配置静态路由；☑配置RIP动态路由；☑配置OSPF动态路由；☑TCP/IP测试。
具体的实验内容和步骤如下：一、实验环境简介实验环境模拟一个较大的企业网络，网络结构如图1，设备组成有：S2403H两台、S3050一台；R1602六台。
其中S2403H和S3050为模拟企业局域网连接的交换机，广域PPP/HDLC 连接采用背靠背连接模拟。
图1 企业网互连图2 实验室布局图3 IP地址和子网设计二、路由器基本配置1．设备简介Quidway R1602路由器具有一个RJ-45 Ethernet 接口，两个同/异步串口，一个备份口。
用户可在PSTN/ISDN、Frame Relay、X.25和DDN等多种广域网技术中，灵活选择组网方案。
新实验四路由器的基本配置(静态路由、默认路由、rip、ospf协议)
实验四配置路由器静态路由、默认路由和RIPv2、ospf协议一、实验目的本实验主要用来练习路由器的基本配置，包括静态路由、默认路由和RIPv2路由协议。
二、配置静态路由和默认路由1．绘制拓扑图并保存，拓扑图如下图所示。
连接说明：路由器1型号为2516，路由器2和路由器4的型号均为2501；路由器1的ethernet 0与路由器2的ethernet 0相连；路由器1的serial 0与路由器4的serial 0相连；注意：在连接路由器1和4的串口时，请选择路由器4作为DCE端；2、以路由器1、路由器2和路由器4为配置对象，进行相关设置。
①按下表逐个设置路由器1、路由器2和路由器4的相关接口的IP地址；Router1Router2Router410.1.1.1 10.1.1Interface EthernetSerial 012.5.10.112.5.10举例：对路由器1的两个接口的设置Router>enableRouter#conf terminalRouter(config)#hostname router1 /*设置路由器1名称为router1;Router1(config)#interface Ethernet 0 /*切换到路由器1的以太网接口0 Router1(config-if)#ip address 10.1.1.1 /*设置该接口的IP地址等Router1(config-if)#no shutdown /* 开启该接口Router1(config-if)#end /*退出特权模式Router1#conf t /* 再进入配置串行接口0Router1(config)#interface serial 0Router1(config-if)#ip add 12.5.10.1 shutdownRouter1(config-if)#end对Router4操作：对Router2操作：对router1操作：说明: 其他两个路由器的接口的IP设置，由学生参照路由器1的示例自己完成；注意：在设置路由器4串口的时候，要设置其时钟速率：Router4(config-if)#clock rate 6400②在路由器4上试着PING其他接口的IP地址，查看并分析结果；③切换到路由器4，设置静态路由；Router4(config)#ip route 10.1.1.0/*目的站网段地址子网掩码下一站地址④在路由器4上，按如下PING，查看各个结果，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑤查看路由器4上的路由表；Router4#show ip route⑥切换到路由器2上，配置其静态路由；Router2(config)#ip route 12.5.10.0再次切换到路由器4，再次PING，查看其结果与上次的不同，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑧切换到路由器2上，查看它的路由表；Router2#show ip route⑨切换到路由器4上，删除静态路由，设置默认路由；Router4(config)#no ip route 10.1.1.0 /*删除静态路由Router4(config)#ip route 0.0.0.0 /*设置默认路由Router4#show ip route三、配置RIPv2和ospf路由协议1、设计如下图所示的拓扑图，R1和R2通过串口连接，PC为以太网口连接，各接口IP地址设置如图中已给出所示，路由器型号均为2610；2、自己完成路由器R1和R2的各自的以太网口和串口的配置；R1的配置R2的配置PC的IP的配置：3、分别查看R1和R2 上的路由信息，在PC上互相测试连通性的情况，分析结果（未做）；4、在R1上配置RIPv2协议；参考命令如下：R1(config)#router rip1”0.0.055 area 0 申明本设备的直连网段，属于区域0，这里的是反掩码匹配。
基于Packet Tracer的计算机网络实验设计
基于Packet Tracer的计算机网络实验设计一、实验目的本实验通过使用Cisco Packet Tracer网络模拟软件，设计并实现不同类型的计算机网络实验，目的是帮助学习者加深对计算机网络原理和技术的理解，提高网络模拟和调试的能力，培养网络设计和故障排除的技能。
二、实验内容1. 实验一：局域网设计与配置通过使用Packet Tracer软件，设计并配置一个简单的局域网，包括交换机、路由器、PC等设备，学习基本的网络设备配置和交换机端口的配置方法，理解VLAN和子网的概念，了解数据包的转发和交换过程。
2. 实验二：跨网段通信与路由配置在实验一的基础上，将多个局域网连接起来，通过路由器实现跨网段通信。
学习路由器的配置和路由表的设置方法，掌握不同子网之间的通信原理，实现不同子网之间的数据传输。
3. 实验三：网络安全与ACL配置学习如何使用ACL（访问控制列表）来保护网络安全，了解ACL的基本概念和配置方法，通过实验模拟网络攻击和防御的过程，加深对网络安全的理解。
4. 实验四：静态路由配置学习如何配置和管理静态路由，了解静态路由的工作原理和配置方法，实现不同网络之间的路由通信，加深对路由表和路由选择算法的理解。
5. 实验五：动态路由协议配置学习不同的动态路由协议（如RIP、OSPF、EIGRP）的配置和工作原理，了解动态路由协议之间的区别和选择原则，实现动态路由的自我学习和自我调整。
6. 实验六：网络虚拟化与VLAN配置学习如何使用VLAN技术实现网络虚拟化，在一个物理网络中实现多个逻辑网络的隔离和划分，了解不同VLAN之间的通信和隔离原理，实现VLAN的配置和管理。
7. 实验七：无线网络配置学习如何配置和管理无线网络，包括无线AP（接入点）、无线客户端、无线安全和加密等技术，了解无线网络的工作原理和配置方法，实现无线网络的配置和调试。
8. 实验八：故障排除与网络监控通过模拟网络中常见的故障场景，学习如何进行故障排除和网络监控，掌握网络故障排查的方法和技巧，提高网络维护和调试的能力。
实验四 路由器静态路由和默认路由的配置[1]
![实验四 路由器静态路由和默认路由的配置[1]](https://img.taocdn.com/s3/m/2b492558fe4733687e21aa6b.png)
实验四 Cisco路由器静态路由和默认路由的配置一、实验目的1.进一步熟悉Cisco路由器的配置环境2.掌握Cisco路由器静态路由的配置方法3.掌握Cisco路由器默认路由的配置方法二、实验内容（一）静态路由的配置建立如上所示的拓扑结构，现在需要完成的就是让主机0能和主机1互相ping通。
具体配置如下：router1的配置：Press Enter to StartRouter>Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router1router1(config)#interface e0router1(config-if)#ip address 192.168.1.2 255.255.255.0router1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter1(config-if)#interface s0router1(config-if)#ip address 192.168.2.1 255.255.255.0router1(config-if)#clock rate 64000 //clock rate是dce设备给dte设备提供时钟频率的，需要在dce里面设置，而另外的一个路由器里面则不用设置router1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter1(config-if)#end%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to downrouter1#config tEnter configuration commands, one per line. End with CNTL/Z.router1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 //设定静态路由router1(config)#endrouter1#copy running startupDestination filename [startup-config]?Building configuration...%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up主机0 ping主机1，能够ping通？原因？_____________________________router2的配置：Press Enter to StartRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface e0Router(config-if)#endRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router2router2(config)#interface s0router2(config-if)#ip address 192.168.2.2 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter2(config-if)#interface s0router2(config-if)#interface e0router2(config-if)#ip address 192.168.3.1 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter2(config-if)#endrouter2#config tEnter configuration commands, one per line. End with CNTL/Z.router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1router2(config)#endrouter2#copy running startupDestination filename [startup-config]?Building configuration...[OK]router2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms//路由器之间试ping一下，应该可以ping通，接下来配pc主机0的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确，测试:ping 192.168.3.2Boson模拟器配置如下C:>ipconfig /ip 192.168.1.1 255.255.255.0 //此时尚未指定网关C:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.1:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss), //未指定网关时不能ping通router1的s0Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:>ipconfig /dg 192.168.1.2 //指定网关为与本机直连的router1的e0口C:>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msC:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.2.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), //指定网关后可以ping通s0口了主机1的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确, 测试:ping 192.168.1.1Boson模拟器配置如下：C:>ipconfig /ip 192.168.3.1 255.255.255.0C:>ipconfig /dg 192.168.3.1 //把IP和网关设好C:>ping 192.168.1.1Pinging 192.168.1.1 with 32 bytes of data:Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms可以ping通，实验成功（二）默认路由的配置建立如上所示的拓扑结构，同静态路由。
实验四 路由器的配置实验
实验四路由器的配置实验一、实验目的了解路由器网络硬件设备，初步掌握路由器的常用配置。
二、实验工具交换机，路由器，PC，Packet Tracer软件等。
三、实验要求熟悉Cisco IOS命令，理解路由器的工作原理，通过Packet Tracer软件能对路由器进行基本配置，也可进一步完成RIP配置并测试。
四、实验内容4.1 配置路由器和PC （必做部分）：1)实验环境搭建图1 交换机和路由器拓扑图首先，如实验三中的交换机配置上，上侧的主机都属于Vlan2,下侧的主机都属于Vlan3。
再添加一个模块化的路由器如图中的Router0，单击Packet Tracer 5.0的工作区中路由器，在弹出的配置窗口上添加一些模块：图2默认情况下，路由器的电源是打开的，添加模块时需要关闭路由器的电源，单击图2箭头所指的电源开关，将其关闭，路由器的电源关闭后绿色的电源指示灯也将变暗。
图3 添加所需要的模块在“MODULES”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。
然后拖到路由器的空插槽上即可。
2）与路由器左边相连的交换机对应的端口的VLAN设置为VLAN2图5 与路由器连接的交换机端口设置3）同理，与路由器右边相连的交换机对应的端口的VLAN设置为VLAN3。
4）相应的将路由器左边的连线端口的IP设置为与VLAN2有关的192.168.2.254。
图6 路由器端口IP设置5）同理，相应的将路由器右边的连线端口的IP设置为与VLAN3有关的192.168.3.254 6）各个PC的IP设置：图7 PC机上的IP配置7）.测试：PC0 ping PC2、PC4、PC6结果：任何两台主机，无论是否属于相同的VLAN，都能ping通。
问题：1.在路由器特权模式下输入“show ip route”会显示什么？2.在路由器接口模式下输入什么可以设置该接口的IP地址？3.若上述PC的子网掩码都为255.255.254.0，则会出现什么情况，请测试，并分析PC0 ping PC6在不同掩码情况下数据包的传输路径。
