CAD等高线转地形高程散点
CAD绘制各类地质图的步骤及注意事项
CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。
2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
等高线高程系统整体调整方法
dwg等高线高程整体调整方法ver 2.1xufei201708311.目标地形图中的高程系统如要整体调整，则等高线需要整体重绘；因为等高线的高程是按等高距设置的，而高程系统调整一般不会是等高距的整数倍。
本文提供一个地形图高程系统统一变化后，等高线重新生成的方案。
2.前提dwg格式的高程要素的高程值必须正确，这里说的不是高程注记的文本数字正确，而是等高线要素本身的高程值正确。
准备ArcMap软件，10.1以上版本。
dwg格式版本要能够被所用的ArcGIS识别。
已知该图幅的高程调整值，以例图毛竹水库为例，需要抬升高程0.65米。
3.步骤3.1.处理dwg将dwg另存一份副本，删除副本中除等高线外的其他要素。
3.2.打开ArcMap。
模板选空地图即可。
3.3.加载dwg在ArcMap中点击，找到只剩下等高线的dwg文件，双击展开dwg文件，只选择其中的Plyline进行加载。
提示未知空间参考时，确定即可。
数据加载进来后，可以根据喜好配置颜色、线粗，也可以用默认的。
正常情况下，点击查询等高线属性，，可以看到其Elevation值是等高线高程值。
3.4.转换数据格式在图层列表例右键点击刚才加载的图层，在弹出菜单例选Data子菜单，再点击“Export Data”导出数据。
在导出数据的对话框里，设置如图设置上面两个选项，并根据具体情况，选择导出的的文件路径、文件名称。
建议一个图的各过程文件统一放在一个对应的文件夹里。
点击“OK”按钮后数据导出；系统提示是否加载导出的数据时选“YES”。
3.5.高程编辑右键点击刚才导出并加载的等高线图层，在菜单中选择“Open AttributeTable”打开属性表。
在等高线属性表的“Elevation”高程字段上点击右键，在弹出的菜单中点“Field Calculator”进行列计算。
（如果该子菜单是灰色的，很可能是当前属性表是dwg数据的属性表，而不是刚才导出的shp数据属性表。
如何处理地形图中的等高线数据
如何处理地形图中的等高线数据地形图是描绘地球表面地形特征的图形表现方式之一。
而等高线数据则是地形图中的重要组成部分。
等高线是指连接相同高度点的曲线，它们反映了地形在垂直方向上的变化。
处理地形图中的等高线数据是地图学、地理学和地质学领域的重要课题，具有广泛的应用价值。
本文将介绍一些常见的处理等高线数据的方法和技巧。
1. 传统的等高线数据处理方法传统的等高线数据处理方法主要包括手工绘制、数字化绘制和计算机处理等。
手工绘制需要高度技术要求和丰富的地理知识，而且效率低下。
数字化绘制则使用专业绘图仪器将地形图上的等高线进行逐一测量和记录，然后输入计算机进行数据处理。
这种方法虽然比手工绘制更快速，但依然存在一定的局限性。
计算机处理方法则广泛运用于当前的地图制作和地理信息系统中，可以对大规模的等高线数据进行自动处理和分析。
2. 数字高程模型（DEM）的应用数字高程模型（Digital Elevation Model，DEM）是通过一定的数学算法将地形图上的等高线数据转化为数字化的高程数据。
DEM可以提供更精确、更全面的地形信息，用于分析地势起伏、坡度和坡向等地形特征。
DEM数据可以通过航空摄影、卫星遥感或LIDAR技术获取，具有较高的精度和空间分辨率。
3. 等高线数据的分析与应用处理等高线数据的目的是为了更好地理解和利用地形信息。
在地图学领域，等高线数据可以用于绘制等高线图，帮助人们直观地了解地形起伏和地貌特征。
在地理学和地质学领域，等高线数据可以用于分析和研究地形演化、地质构造和地下水资源等方面的问题。
此外，等高线数据还可以应用于灾害预防和土地利用规划等工作中，提供决策支持和风险评估。
4. 等高线数据的平滑处理由于地形的复杂性和测量误差的存在，等高线数据经常存在噪声和不连续的问题。
针对这些问题，可以采用平滑处理方法对等高线数据进行修正和优化。
常见的平滑处理方法有滑动平均、高斯平滑和曲线拟合等。
平滑处理可以提高数据的可视化效果和分析准确性，但需要注意不能过度平滑，以免丢失地形信息。
AC小技巧——提取CAD高程点自动生成地形
ArchiCAD在2011年的14版中加入了一个“通过测量数据放置网面”的功能,用于自动根据高程数据生成基地地形.但是由于我们一般是拿不到做好的高程TXT数据文件的，一般我们只能拿到一张标示了高程点的和高程数据的dwg文件，所以我们就需要通过一个手段，把这些高程点的数据提取出来,用来生成基地模型。
这里我们不需要专业GIS软件，只是使用autocad的“数据提取功能就可以很轻松的提取到我们所需要的数据。
下面我以一个例子说明首先我们看到的是一张写满数据的dwg图,红色的就是高程点了相信大家对这个都不陌生，一般我们要先看一下这些高程点的属性可以看到这个高程点是一个带属性的块，再看看其他的，一般高程点的块名称是相同的，记住这个名字。
PS：如果不是块，而是一个点，也没关系，看看点的属性里的Z值跟旁边的文字写的高度是不是一致,一般标准的图应该是一样的,如果连点都没有，只有一个文字，那也没关系，继续往后看,我会告诉你怎么提取，这一步主要的目的就是搞清楚这个高程到底是什么，但是无论它是什么，我们都是可以提取到的，只不过提取规则不同。
然后我们点开工具——数据提取可以看到下面的一个对话框这里我们常见一个数据提取，点下一步会让你取一个名字,这个名字可以随意，放在哪也无所谓,这个文件只是一个记录提取规则的文件，不是我们最后要用的.点保存之后就会看到下面的对话框这里你可以选是提取整个图形的，还是只是选择部分的，这个看你的需要来选择.PS：如果你的DWG图，高程点是在独立的图层的，或者你可以清理到图上只剩下高程点，这里就用只提取选择对象的。
继续下一步这一步会让我们筛选我们需要提取数据的对象，之前我们已经看过所有的高程点都是块G200,所以这里我们只选择提取G200这个块的属性。
PS: 如果你的高程点，没有Z属性,只是文字，那提取的时候就选择只提取文字的值和文字的x y坐标,同样也是高程点然后继续下一步这里可以看到这个对象所包含的所有特性，我们只需要他的”几何图形“属性里的X Y Z 值，设置好如下图所示然后继续下一步,就可以看到已经提取出来的数据，这里我们把不需要的标题行之类的都关掉，只需要保留3列数值。

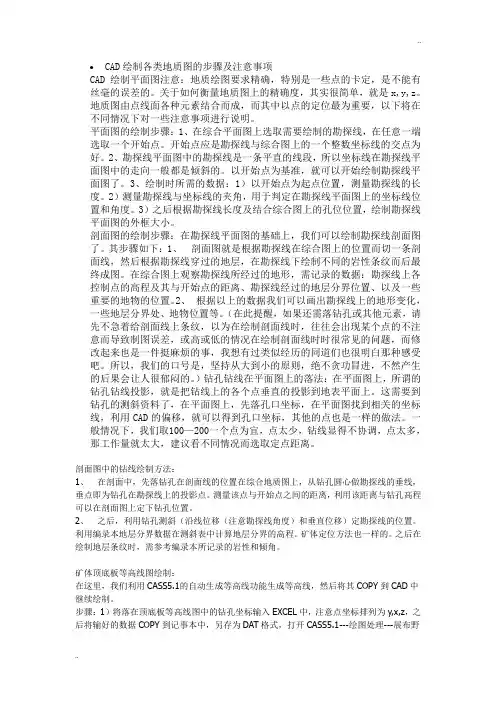

CAD绘制各类地质图的步骤及注意事项
•CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。
2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
用ARCGIS 10 CAD等高线转为DEM的教程
1.启动Spatial ETL Tool工具：在“Untitled - ArcMap - ArcInfo”中左键单击打开catalog在“Toolbox (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上用户左键单击选中toolbox在“Toolbox (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上用户右键单击展开菜单在“Spatial ETL Tool (菜单项目)”上左键单击在弹出的菜单中选中Spatial ETL Tool2.设置Spatial ETL Tool工具在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击打开输入文件的类型窗口在“FME Reader Gallery (应用程序)”(位于“FME Reader Gallery”中)上左键单击选中AutoCAD DWG/DXF，以打开dxf和dwg文件在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上用户左键单击进入下一步，选择导入的CAD文件在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击打开CAD文件所在位置在“处理后地形图.dwg (列表项目)”(位于“Select File”中)上左键单击选中CAD文件在“打开(O) (按下按钮)”(位于“Select File”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击进入下一步在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击选择输出文件的类型在“FME Writer Gallery (应用程序)”(位于“FME Writer Gallery”中)上左键单击选中ESRI Shape文件类型在“FME Writer Gallery (应用程序)”(位于“FME Writer Gallery”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上用户左键单击完成Spatial ETL Tool的设置3.Spatial ETL Tool转换数据在“Spatial ETL Tool”中在找到DGX…AD(等高线层所在的位置)左键单击打开Feature Type Properties在“Format Attributes (选项卡)”(位于“Feature Type Properties”中)上左键单击打开Format Attrlbutes选项卡在“位置(指示器)”(位于“Feature Type Properties”中)上鼠标拖动开始找到高程值数据存放的字段(autocad_elevation)在“Feature Type Properties”中左键单击勾选autocad_elevation在“OK (按下按钮)”(位于“Feature Type Properties”中)上左键单击在“Spatial ETL Tool”中用户左键单击单击“小加号”展开选中不必要输出的字段，按删除键，仅保留LINE输出的字段在“Spatial ETL Tool”中用户键盘输入[Delete]在“位置(指示器)”(位于“Spatial ETL Tool”中)上鼠标拖动开始在“Spatial ETL Tool”中用户键盘输入[Delete] 选中ARC与DGX PE的连接线，并删除在“Spatial ETL Tool”中用户左键单击打开Feature Type Properties在“Feature Type Properties”中左键单击在“Attribute Name”中输入elevation在“Feature Type Properties”中用户左键单击设定Data Type的类型在“number (列表项目)”上用户左键单击选择为number在“OK (按下按钮)”(位于“Feature Type Properties”中)上左键单击在“Spatial ETL Tool”中左键单击单击LINE前面的加号在“Spatial ETL Tool”中左键单击单击DGX PE的加号在“Spatial ETL Tool”中鼠标拖动开始选中LINE下面的auto tion小箭头在“Spatial ETL Tool”中鼠标拖动结束连接到DGX PE下的ElEVATION的箭头在“Spatial ETL Tool”中左键单击选中刚才建立的连接线在“Spatial ETL Tool”中用户左键单击单击Run Translation4.在ARCGIS中将SHP转为TIN文件在“Add Data (菜单按钮)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击在“打开(按下按钮)”(位于“Add Data”中)上左键单击在“D:\test (列表项目)”上左键单击在“DGX_line.shp (列表项目)”(位于“Add Data”中)上左键单击在“Add (按下按钮)”(位于“Add Data”中)上左键单击在“OK (按下按钮)”(位于“Unknown Spatial Reference”中)上左键单击在“DGX_line (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击在“ArcToolbox (按下按钮)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击打开Toolbox在“TIN Management (框线项目)”(位于“ArcToolbox”中)上左键单击在“Create TIN (框线项目)”(位于“ArcToolbox”中)上左键单击在“Create TIN (框线项目)”(位于“ArcToolbox”中)上左键双击在“Create TIN”中用户左键单击选择输出TIN文件的路径在“Output TIN”中用户键盘输入TIN文件名在“Save (按下按钮)”(位于“Output TIN”中)上左键单击在“Create TIN”中左键单击在“DGX_line (框线项目)”上左键单击在“DGX_line (列表项目)”(位于“Create TIN”中)上左键单击在“打开(按下按钮)”(位于“Create TIN”中)上左键单击在“ELEVATION (列表项目)”上左键单击在“OK (按下按钮)”(位于“Create TIN”中)上鼠标拖动开始在“Edit TIN (框线项目)”(位于“ArcToolbox”中)上左键双击处理TIN文件在“Edit TIN”中左键单击在“tes (框线项目)”上左键单击在“Edit TIN”中左键单击在“DGX_line (框线项目)”上左键单击在“OK (按下按钮)”(位于“Edit TIN”中)上左键单击在“TIN to Raster (框线项目)”(位于“ArcToolbox”中)上左键双击将TIN文件转成DEM文件在“TIN to Raster”中左键单击在“tes (框线项目)”上左键单击在“OK (按下按钮)”(位于“TIN to Raster”中)上鼠标拖动开始单击左键CAD等高线转换为DEM完成将DEM导成 .img或者.tif文件即可。
地形要素 等高线 高程点 抽稀
地形要素（等高线、高程点）抽稀地形图准备：1:2000以上大比例尺地形图不利于打印，需要将等高线抽稀成5m或者10m一条，并对高程点进行抽稀。
地形图上等高线间隔距离约1-2米，高程点间距约20米。
如此小的间距导致数据量庞大。
方法1：一、提取等高线和高程点，导入arcgis进行数据检查，制作高程模型TIN。
二、根据需要直接生成5米或者10米间隔的等高线。
三、规则分布的高程点制作：1)根据比例尺及打印的尺寸计算高程点采样点的间隔。
测量打印的图框的距离，宜宾的打印图框横向距离约为6700米。
按照A0的打印尺寸，其比例尺近似为1:6000。
在arcgis中可以设置显示比例尺为1:6000的环境下进行成果的预览。
可以将1:6000设置为固定参考尺寸，样式随比例大小进行缩放。
方法2：一、等高线的抽稀可以直接在CAD或者V8中，根据线型的大小来抽取5米或者10米间距。
二、提取高程点，导入arcgis进行数据检查处理。
在属性表中新建一长整型字段，可命名为value。
三、根据打印的尺寸进行显示比例尺计算，确定采样点间距(50m)，生成规则采样点。
（采样点的范围会大于数据的范围。
）四、对采样点进行空间连接。
具体设置如下，采用最近距离空间连接，不要勾选keep all target的点。
六、将高程点及注记转换为CAD。
总结：根据上述的两种方法都可以进行高程信息的抽稀，可以达到较好的打印效果。
方法1需花时间进行等高线和高程点的检查和处理，并构建了区域的地形模型，为基础地形分析做好了准备工作。
方法2可以双人同时开工，一人抽取等高线，一人抽稀高程点，由于打印地形图时，等高线只需要线型，不需要数值，所以对于没有高程属性的地形图来说，方法2效率更高。
但如遇多种比例尺拼接的地形图、等高线无法根据线型抽稀等复杂情况，方法2不可行。
综上所述，在时间允许的情况下，尽量采用第一种方法，在地形图抽稀的同时，也进行了地形模型的构建，一举两得。
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线转换高程点方法初探本文档是用于甲方提供CAD图纸后，只有等高线没有高程点数据，无法进行土方测算，通过CAD与ArcGIS软件相互转换，实现等高线上高程点的自动化生成，从而减少工作量，提高工作效率。
具体步骤如下：
1.将CAD中除了等高线之外的所有图层进行关闭
2.打开ArcGIS将CAD文件加载进来
3.将等高线导出为SHP格式,然后添加X,Y, Elevation字段,删除其他字
段
4.编辑等高线图层，填写Elevation高程字段，然后保存
5.通过“编辑工具”——“增密”工具进行生成点间距设置，从而
增加生成高程点的密度
6. 然后通过“数据管理工具”——“要素”——“折点转点”工具进行线转点功能,获取高程点
7.然后打开高程点图层,计算X,Y坐标
8.将点图层进行表格输出为dbf格式数据，然后按照dat文件的整理
方式获得高程点文件
9.打开CAD，展高程点即可。
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线批量生成高程点
本文介绍了一种将CAD设计图纸中的等高线转换为高程
点的方法，以便进行土方测算。
通过将CAD文件加载到ArcGIS 软件中，导出等高线为SHP格式并添加高程字段，然
后使用编辑工具进行点间距设置和折点转点功能，即可获取高程点。
具体步骤如下：
首先关闭CAD中除了等高线之外的所有图层，然后将CAD文件加载到ArcGIS软件中。
接着，将等高线导出为SHP 格式并添加X、Y、n字段，删除其他字段。
编辑等高线图层，n高程字段，然后保存。
使用“增密”工具进行生成点间距设置，从而增加生成高程点的密度。
通过“折点转点”工具进行线转点功能，获取高程点。
打开高程点图层，计算X、Y坐标。
最后，将点图层进行表格输出为dbf格式数据，并按照dat文件的整
理方式获得高程点文件。
这种方法可以自动化生成高程点，减少工作量，提高工作效率。
AC小技巧——提取CAD高程点自动生成地形
AC小技巧——提取CAD高程点自动生成地形ArchiCAD在2011年的14版中加入了一个“通过测量数据放置网面”的功能，用于自动根据高程数据生成基地地形。
但是由于我们一般是拿不到做好的高程TXT数据文件的，一般我们只能拿到一张标示了高程点的和高程数据的dwg文件，所以我们就需要通过一个手段，把这些高程点的数据提取出来，用来生成基地模型。
这里我们不需要专业GIS软件，只是使用autocad的“数据提取功能就可以很轻松的提取到我们所需要的数据。
下面我以一个例子说明首先我们看到的是一张写满数据的dwg图，红色的就是高程点了相信大家对这个都不陌生，一般我们要先看一下这些高程点的属性可以看到这个高程点是一个带属性的块，再看看其他的，一般高程点的块名称是相同的，记住这个名字。
PS：如果不是块，而是一个点，也没关系，看看点的属性里的Z值跟旁边的文字写的高度是不是一致，一般标准的图应该是一样的,如果连点都没有，只有一个文字，那也没关系，继续往后看，我会告诉你怎么提取，这一步主要的目的就是搞清楚这个高程到底是什么，但是无论它是什么，我们都是可以提取到的，只不过提取规则不同。
然后我们点开工具——数据提取可以看到下面的一个对话框这里我们常见一个数据提取，点下一步会让你取一个名字，这个名字可以随意，放在哪也无所谓，这个文件只是一个记录提取规则的文件，不是我们最后要用的。
点保存之后就会看到下面的对话框这里你可以选是提取整个图形的，还是只是选择部分的，这个看你的需要来选择。
PS：如果你的DWG图，高程点是在独立的图层的，或者你可以清理到图上只剩下高程点，这里就用只提取选择对象的。
继续下一步这一步会让我们筛选我们需要提取数据的对象，之前我们已经看过所有的高程点都是块G200，所以这里我们只选择提取G200这个块的属性。
PS: 如果你的高程点，没有Z属性，只是文字，那提取的时候就选择只提取文字的值和文字的x y坐标，同样也是高程点然后继续下一步这里可以看到这个对象所包含的所有特性，我们只需要他的”几何图形“属性里的X Y Z 值，设置好如下图所示然后继续下一步，就可以看到已经提取出来的数据，这里我们把不需要的标题行之类的都关掉，只需要保留3列数值。
CAD地形图各图层表示含义
地形图图层、符号释义一、图层含义二、图层详解1.JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
CAD轮廓提取与等高线生成技巧
CAD轮廓提取与等高线生成技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的软件工具。
在设计制图过程中，提取轮廓和生成等高线是非常重要的步骤，它们可以帮助我们更好地理解和可视化设计对象。
在本文中，我们将介绍一些与CAD轮廓提取和等高线生成相关的技巧和方法。
一、轮廓提取轮廓提取是指从图形中提取出对象的边界线。
在CAD软件中，提取轮廓的方法有很多，以下是一些常用的技巧：1. 使用边界命令：大多数CAD软件都提供了边界命令，可以根据选定的区域自动生成封闭的边界线。
选择该命令后，只需点击或框选需要提取轮廓的区域，软件会自动生成轮廓线。
2. 使用描边命令：描边命令允许我们手动选择或绘制轮廓线的路径。
选择描边命令后，我们可以通过选择线、圆弧、多段线等基本图形来描绘轮廓线，并将其连接成封闭的形状。
3. 使用裁剪命令：裁剪命令可以帮助我们去除不需要的部分，并得到所需的轮廓。
选择裁剪命令后，我们可以通过选择需要保留或删除的对象来获得轮廓线。
二、等高线生成生成等高线是为了描述地形或物体表面上的等高线分布情况。
在CAD软件中，我们可以通过以下方法生成等高线：1. 使用分层命令：通过在图形上选择一系列高度标记点，然后使用分层命令，CAD软件会根据这些标记点自动连接等高线。
2. 使用等值矩阵命令：等值矩阵命令允许我们通过定义等高线间隔和起始高度来生成等高线。
选择等值矩阵命令后，我们需要输入等高线的间隔和起始高度，软件会自动根据这些参数生成等高线。
3. 使用缓冲区命令：缓冲区命令可以将曲线或边界线向内或向外按照指定距离进行扩展，并根据这些边界线生成等高线。
选择缓冲区命令后，我们需要选择需要扩展的对象和扩展的距离，软件会根据这些参数生成等高线。
以上是CAD轮廓提取与等高线生成的一些常用技巧和方法。
通过这些技巧，我们可以更加方便和高效地进行CAD设计工作，并且能够更清晰地了解设计对象的形状和高度分布。
ArchiCAD提取CAD高程点自动生成地形方法
ArchiCAD在2011年的14版中加入了一个“通过测量数据放置网面”的功能，用于自动根据高程数据生成但是由于我们一般是拿不到做好的高程TXT数据文件的，一般我们只能拿到一张标示了高程点的和高程数据的需要通过一个手段，把这些高程点的数据提取出来，用来生成基地模型。
这里我们不需要专业GIS软件，只是使用autocad的“数据提取功能就可以很轻松的提取到我们所需要的数下面我以一个例子说明首先我们看到的是一张写满数据的dwg图，红色的就是高程点了相信大家对这个都不陌生，一般我们要先看一下这些高程点的属性可以看到这个高程点是一个带属性的块，再看看其他的，一般高程点的块名称是相同的，记住这个名字。
PS：如果不是块，而是一个点，也没关系，看看点的属性里的Z值跟旁边的文字写的高度是不是一致，一般标如果连点都没有，只有一个文字，那也没关系，继续往后看，我会告诉你怎么提取，这一步主要的目的就是搞清但是无论它是什么，我们都是可以提取到的，只不过提取规则不同。
然后我们点开工具——数据提取可以看到下面的一个对话框这里我们常见一个数据提取，点下一步会让你取一个名字，这个名字可以随意，放在哪也无所谓，这个文件只是一个记录提取规则的文件，不是我们最点保存之后就会看到下面的对话框这里你可以选是提取整个图形的，还是只是选择部分的，这个看你的需要来选择。
PS：如果你的DWG图，高程点是在独立的图层的，或者你可以清理到图上只剩下高程点，这里就用只提取选继续下一步这一步会让我们筛选我们需要提取数据的对象，之前我们已经看过所有的高程点都是块G200，所以这里我们块的属性。
PS: 如果你的高程点，没有Z属性，只是文字，那提取的时候就选择只提取文字的值和文字的x y坐标，同然后继续下一步这里可以看到这个对象所包含的所有特性，我们只需要他的”几何图形“属性里的X Y Z 值，设置好如下图然后继续下一步，就可以看到已经提取出来的数据，这里我们把不需要的标题行之类的都关掉，只需要保留3这一步我们就需要把已经提取出来的数据输出到excel，当然也可以直接输出到txt文件，但是一般我建议先excel里可以进一步的处理一下，删除一些可能存在的错误数据。
CAD地形图各图层表示含义
地形图图层、符号释义一、图层含义二、图层详解1.JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
cass等高线提取高程点
cass等高线提取高程点CASS（Computer-Aided Surveying and Staking）一款强大的测量和设计软件，提供了许多功能，可以大大简化测量工作的复杂性。
在CASS中，提取高程点是非常常见的操作，因为在许多测量和设计项目中，高程点是必不可少的数据。
在本文中，我们将探讨如何使用CASS 等高线来提取高程点。
一、什么是CASS等高线CASS等高线是一种三维地图，它显示了地形表面的高程变化。
它是从地面上采用GPS技术收集数据，然后使用CASS软件生成的。
在CASS 等高线中，每个高程点与周围的高程点连接形成一个等高线。
等高线之间的距离表示地形高程的变化。
二、如何在CASS中提取高程点在CASS中提取高程点的方法如下：1.在CASS中打开等高线首先，需要在CASS中打开等高线，打开方法如下：（1）选择“地图管理”菜单。
（2）点击“测量数据管理”。
（3）选择“等高线”。
（4）点击“打开等高线”按钮。
2.在等高线中选择高程点在打开等高线后，需要选择要提取高程点的区域。
方法如下：（1）使用鼠标缩放等高线以查看特定区域。
（2）选择“点提取”工具。
（3）在等高线上单击鼠标选择高程点。
（4）在选择高程点的同时，可以使用“显示属性”功能预览高程点的属性。
3.输出高程点选择所需的高程点后，将它们导出到适当的格式。
CASS提供了多种输出格式，如dxf和txt格式。
方法如下：（1）选择“输出”菜单。
（2）在输出选项中选择所需的文件格式。
（3）单击“输出”按钮，等待输出完成。
三、CASS等高线的优点使用CASS等高线提取高程点有以下几个优点：1.准确性高CASS等高线是从实地GPS测量数据中生成的，因此可以保证高程点的准确性。
2.节省时间使用CASS等高线提取高程点可以大大减少人工测量和计算的时间。
人工测量和计算需要耗费大量时间和精力，而CASS等高线可以在几分钟内完成整个过程。
3.易于操作CASS等高线提取高程点的操作非常简单，只需使用鼠标单击几下即可。
CAD地形图各图层表示含义
地形图图层、符号释义一、图层含义二、图层详解1.JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
利用CAD和ArcGIS生成TIN和DEM
本文适用于FME转换cad地形图为shp格式后，等高线polyline文件无等高线数值，利用高程点数值插值构建TIN及DEM，生成坡度及三维地形图。
一、步骤（1）首先请自行安装FME，网上很多破解版；应用FME软件中的工具对CAD数据进行转换，选择所要转换的数据源格式及文件，设置转换后格式Esri shape及存储文件夹，然后ok如图：结果如图：（2）打开Arcmap，加载转换后的图层（本人的cad文件中等高线及高程值点文件为地貌_line及地貌_text）（3）由于本人的等高线无属性数值，经过网上查询与试验，发现可采用高程点数值插值生成DEM及TIN；首先给生成的属性string赋值到新建的浮点型字段中：同时删除其中错误数据（小于最小高程值的数据均删除）（4）打开3D anlyst工具栏，选择interpolate toraster下的inverse distance weighted工具，设置如图：其中为刚才赋值的字段，Output cell size 根据实际分辨率需求设置（5-10比较合适），结果如下图然后继续选择3D 工具，convert ，raster to TIN，默认设置，accuracy可以自己设置，可以根据具体需要对rasttin3中的symbology进行分级，分色，分数值设置生成结果即为地形海拔变化图:然后，利用生成的TIN，使用3D工具栏中surface analysis工具相对应的可生成坡度、坡向、等高线等；以坡度为例：注：在使用symbology中的classify时arcmap可能会报错（本人为9.3），原因是缺少补丁，可以把错误原因百度，上面有人专门解答与提供了官方下载补丁的连接，下载下来打上去就行了，最后经过arcmap与photoshop双重美化之后即可生成想要的海拔地形及坡度图：补充说明一下，高程点生成tin与dem对比等高线的话肯定在精度上有出入，但很适用于等高线图层未赋值的情况，有时间又追求完美同学可以不选用，欢迎大家交流斧正···By：紫夜星晴lz。
利用CAD地形图怎么做GIS地形高程分析
利用CAD地形图怎么做GIS地形高程分析
精品文档-可编辑
1、把C A D的文件存储格式（D W G格式）转化为G I S软件存储格式（如：A r c V i e w 的s h p格式），再导入G I S软件进行高程分析。
答：在a r c m a p中选a r c t o o l b o x----c o n v e r s i o n t o o l s----t o s h a p e f i l e
判断C A D地形图的比例尺
判断C A D地形图的比例尺，也可以通过量取C A D电子图中平常文字注记的实际高度来判断。
例如回答者：g d x145943所说的高程注记的高度，按照国家地形图图示规范，不同比例尺的地形图中高程数字注记在打印输出后都为2m m，在C A D里用量距工具大概量取一下这个高程数字注记的实际高度看看，如果有1米高，就是1：500的地形图，如果有2米高，就是1：1000的地形图，有4米高，就是1：2000的地形图。
另外，也可以通过等高距来判读，按照国家地形图图示规范，1：500的地形图等高距为0.5米，1：1000的地形图等高距为1米，1：2000的地形图等高距为2米。
看看相邻两个等高线直接的高差有多少，就可以知道地形图的比例尺。
