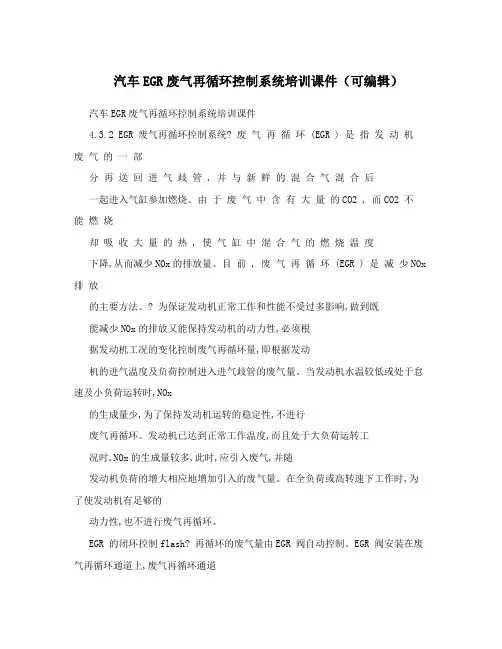

汽车EGR废气再循环控制系统培训课件（可编辑）汽车EGR废气再循环控制系统培训课件4.3.2 EGR 废气再循环控制系统? 废气再循环 (EGR ) 是指发动机废气的一部分再送回进气歧管 , 并与新鲜的混合气混合后一起进入气缸参加燃烧。
由于废气中含有大量的CO2 , 而CO2 不能燃烧却吸收大量的热 , 使气缸中混合气的燃烧温度下降,从而减少NOx的排放量。
目前 , 废气再循环 (EGR ) 是减少NOx 排放的主要方法。
? 为保证发动机正常工作和性能不受过多影响,做到既能减少NOx的排放又能保持发动机的动力性,必须根据发动机工况的变化控制废气再循环量,即根据发动机的进气温度及负荷控制进入进气歧管的废气量。
当发动机水温较低或处于怠速及小负荷运转时,NOx的生成量少,为了保持发动机运转的稳定性,不进行废气再循环。
发动机已达到正常工作温度,而且处于大负荷运转工况时,NOx的生成量较多,此时,应引入废气,并随发动机负荷的增大相应地增加引入的废气量。
在全负荷或高转速下工作时,为了使发动机有足够的动力性,也不进行废气再循环。
EGR 的闭环控制flash? 再循环的废气量由EGR 阀自动控制。
EGR 阀安装在废气再循环通道上,废气再循环通道的一端通排气门,另一端连接进气歧管。
当EGR 阀开启时,部分废气从排气门经废气再循环通道进入进气歧管,进行废气再循环。
EGR 阀一旦关闭,废气再循环随即终止。
由水温和负荷控制的EGR 系统由负荷控制的EGR 系统工作过程电子控制发动机EGR 系统工作过程视频 flash工作原理ECU 根据点火开关、曲轴位置传感器、节气门位置传感器和冷却液温度传感器等输入的信号,判定发动机运转工况,并对EGR 控制电磁阀通电或断电。
当ECU 对EGR 控制电磁阀通电时,电磁阀开启使EGR 阀开启,部分废气经废气再循环通道进入进气歧管。
当ECU 对EGR 控制电磁阀断电时,电磁阀关闭使EGR 阀关闭,不进行废气再循环。
