电磁阀符号及含义详解、中封中泄、中压

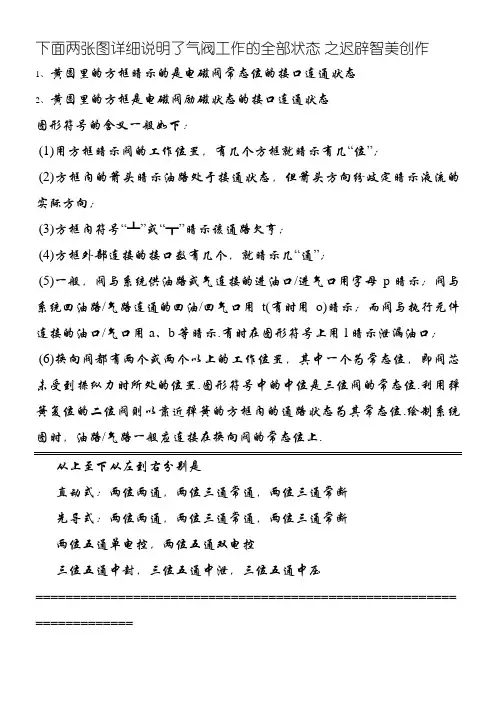

下面两张图详细说明了气阀工作的全部状态之迟辟智美创作
1、黄圈里的方框暗示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框暗示阀的工作位置，有几个方框就暗示有几“位”；
(2)方框内的箭头暗示油路处于接通状态，但箭头方向纷歧定暗示液流的实际方向；
(3)方框内符号“┻”或“┳”暗示该通路欠亨；
(4)方框外部连接的接口数有几个，就暗示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位.绘制系统图时，油路/气路一般应连接在换向阀的常态位上.
从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
======================================================== =============
以三位四通举例，P,T,A，B，,
A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O
阀）
P与T欠亨时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）
《液压技术手册》范存德主编的，里面关于液压的很全面。

电磁阀符号及含义详解、中封中泄、中压

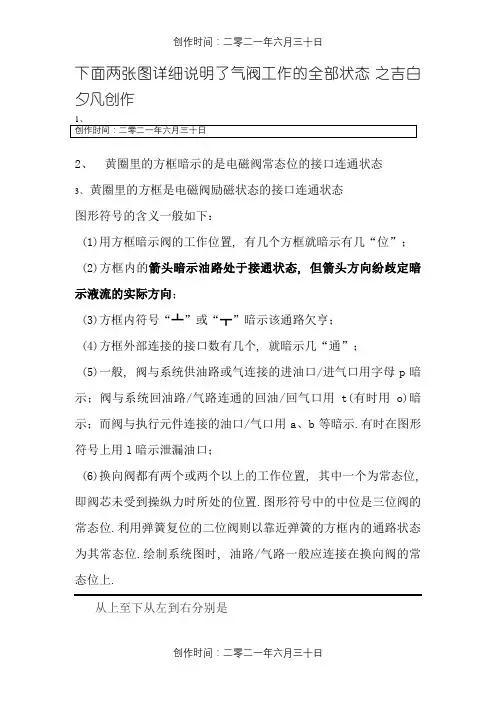

下面两张图详细说明了气阀工作的全部状态之吉白夕凡创作2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置, 有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态, 但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个, 就暗示几“通”；(5)一般, 阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置, 其中一个为常态位, 即阀芯未受到操纵力时所处的位置.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位.绘制系统图时, 油路/气路一般应连接在换向阀的常态位上.从上至下从左到右分别是直动式：两位两通, 两位三通常通, 两位三通常断先导式：两位两通, 两位三通常通, 两位三通常断两位五通单电控, 两位五通双电控三位五通中封, 三位五通中泄, 三位五通中压========================================================= ============以三位四通举例, P,T,A, B, ,A ,B与其它孔欠亨时, 油缸压力, 不变, 这就是保压回路（例如O阀）P与T欠亨时, 就可用于调压回路, （例如Y阀）P与T相通时, 就可用于缷荷, （例如M阀）《液压技术手册》范存德主编的, 里面关于液压的很全面。

电磁阀符号及含义详解

电磁阀符号及含义详解
电磁阀符号及含义详解：
1.用方框表示阀的工作位置，有几个方框就表示有几“位”。

2.方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向。

3.方框内符号“┻”或“┳”表示该通路不通。

4.方框外部连接的接口数有几个，就表示几“通”。

5.一般，阀与系统供油路或气路连接的进油口/进气口用字母P 表示；阀与系统回油路/气路连通的回油/回气口用T（有时用字母O）表示；而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用L表示泄漏油口。

电磁阀符号及含义详解、中封中泄、中压

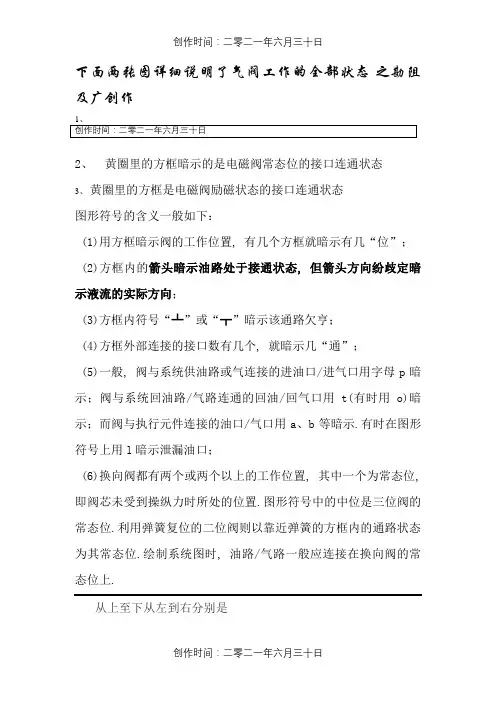

下面两张图详细说明了气阀工作的全部状态之勘阻及广创作2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置, 有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态, 但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个, 就暗示几“通”；(5)一般, 阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置, 其中一个为常态位, 即阀芯未受到操纵力时所处的位置.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位.绘制系统图时, 油路/气路一般应连接在换向阀的常态位上.从上至下从左到右分别是直动式：两位两通, 两位三通常通, 两位三通常断先导式：两位两通, 两位三通常通, 两位三通常断两位五通单电控, 两位五通双电控三位五通中封, 三位五通中泄, 三位五通中压========================================================= ============以三位四通举例, P,T,A, B, ,A ,B与其它孔欠亨时, 油缸压力, 不变, 这就是保压回路（例如O阀）P与T欠亨时, 就可用于调压回路, （例如Y阀）P与T相通时, 就可用于缷荷, （例如M阀）《液压技术手册》范存德主编的, 里面关于液压的很全面。

电磁阀识别

电磁阀有2种国际通用标法，数字和字母标法：
1=p=进气口
5=R=排气口
3=s=排气口
2=a=工作口1
4=b=工作口2
其它82，84，12，14属于先导部分
阀有几种工作状态就可以说是几位，有气动元件符号的话，图符上代表阀体的正方形（内有箭头或T线）有几个就是几位，几通是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点）。

图形符号含义一般含义如下：
1.用方框表示阀的工作位置，有几个方框就表示有几位
2.方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向
3.方框内的上T下T符号表示该路不通
4.方框外部连接的接口数有几个，就表示几通
5.一般，阀与系统油路或气路连接的进油口/进气口用字母p表示，阀与系统回油路/气路
连接的回油/回气口用t或者o表示，而阀与执行元件连接的油口/气口用a,b等表示，有时在图形符号上用1表示泄露油口
6.换向阀都有2个或2个以上工作位置，其中一个为常态位，即阀芯未受操纵力时所处的
位置，图形符号中的中位是三位阀的常态位，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位，绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀符号及含义详解、中封中泄、中压

下面两张图详细说明了气阀工作的全部状态之巴公井开创作2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置，有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态，但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个，就暗示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示。

有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到把持力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压========================================================= ============以三位四通举例，P,T,A，B，,A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O阀）P与T欠亨时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。

电磁阀电气符号及画法

电磁阀电气符号及画法
电磁阀在电气图纸中的符号通常如下所示：
•通用的电磁阀符号：由一个长方形表示，内部包含一个斜线和一个带箭头的横线。

箭头指向斜线的一侧，表示控制电磁阀的电路。

•双通电磁阀符号：类似于通用电磁阀符号，但上方有两个出口，分别与长方形连接。

•三通电磁阀符号：类似于通用电磁阀符号，但上方有三个出口，分别与长方形连接。

画法是根据电磁阀的种类和功能来确定符号的具体形式。

在绘制电气图纸时，可以根据上述符号将电磁阀添加到电路图中，并根据需要添加控制电路。

在实际工程设计中，也可以根据标准符号库或相关规范进行绘制。

电磁阀分类及符号详解

电磁阀是工业自动化中的重要组成部分，主要起到控制流体通断的作用。

根据不同的分类标准，电磁阀有多种分类方式。

按原理分类：
1.直动式电磁阀：分为常闭型和常开型两种。

常闭型在断电时
呈关闭状态，通电时产生电磁力使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

常开型与此相反。

2.分步直动式电磁阀：这种电磁阀在结构上比直动式多了一组
滑阀，主阀靠滑阀的上下移动来控制阀门的开关。

3.先导式电磁阀：这种电磁阀是利用小通径先导阀的控制流量
来控制大通径主阀的开关动作，从而实现电磁阀的开启和关闭。

按阀芯位置分类：
1.两位两通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是单向流动。

2.两位三通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动。

3.两位五通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动，且有两个出口。

此外，还有三位五通电磁阀等分类方式。

符号详解：
电磁阀的符号通常由方框、箭头、符号等组成。

方框表示阀的工作位置，有几个方框就表示有几“位”；方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；方框内符号“└”或“┳”表示该通路不通；方框外部连接的接口数有几个，就表示几“通”；阀与系统供油路或气路连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示；而阀与执行元件连接的油口/气口用a、b等表示。

电磁阀符号及含义详解、中封中泄、中压

上面两张图具体说明了气阀工作的全部形态之杨若古兰创作
1、黄圈里的方框暗示的是电磁阀常态位的接口连通形态
2、黄圈里的方框是电磁阀励磁形态的接口连通形态
图形符号的含义普通如下：
(1)用方框暗示阀的工作地位，有几个方框就暗示有几“位”；
(2)方框内的箭头暗示油路处于接通形态，但箭头方向纷歧定暗示液流的实际方向；
(3)方框内符号“┻”或“┳”暗示该通路欠亨；
(4)方框内部连接的接口数有几个，就暗示几“通”；
(5)普通，阀与零碎供油路或气连接的进油口/进气口用字母p暗示；阀与零碎回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与履行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄露油口；
(6)换向阀都有两个或两个以上的工作地位，其中一个为常态位，即阀芯未受到把持力时所处的地位.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路形态为其常态位.绘制零碎图时，油路/气路普通应连接在换向阀的常态位上.
从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
=============================================== ======================
以三位四通举例，P,T,A，B，,
A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O
阀）
P与T欠亨时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）
《液压技术手册》范存德主编的，里面关于液压的很全面。

电磁阀符号

电磁阀符号电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

一、电磁阀分类下图中，从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1（P）进气口，5（R）排气口，3（S）排气口，2（A）工作口1，4（B）工作口2。

二、电磁阀符号前面的“几位”，是指阀门的工作状态，有几个工作状态就是几位，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是指在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：1、用方框表示阀的工作位置，有几个方框就表示有几“位”；2、方框内的箭头表示气路处于接通状态，但箭头方向不一定表示气流的实际方向；3、方框内符号“┻”或“┳”表示该通路不通；4、方框外部连接的接口数有几个，就表示几“通”；5、一般，阀与系统供油路或气路连接的进油口/进气口用字母P表示；阀与系统回油路/气路连通的回油/回气口用T（有时用O）表示；而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用l表示泄漏油口；6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀符号及含义详解、中封中泄、中压

下面两张图详细说明了气阀工作的全部状态之马矢奏春创作
2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态
3、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框暗示阀的工作位置,有几个方框就暗示有几“位”；
(2)方框内的箭头暗示油路处于接通状态,但箭头方向纷歧定暗示液流的实际方向；
(3)方框内符号“┻”或“┳”暗示该通路欠亨；
(4)方框外部连接的接口数有几个,就暗示几“通”；
(5)一般,阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位.绘制系统图时,油路/气路一般应连接在换向阀的常态位上.
从上至下从左到右分别是
直动式：两位两通,两位三通常通,两位三通常断
先导式：两位两通,两位三通常通,两位三通常断
两位五通单电控,两位五通双电控
三位五通中封,三位五通中泄,三位五通中压
========================================================= ============
以三位四通举例,P,T,A,B,,
A ,B与其它孔欠亨时,油缸压力,不变,这就是保压回路（例
如O阀）
P与T欠亨时,就可用于调压回路,（例如Y阀）
P与T相通时,就可用于缷荷,（例如M阀）
《液压技术手册》范存德主编的,里面关于液压的很全面。

电气原理图的电磁阀符号介绍及原理图

电气原理图的电磁阀符号介绍及原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、T和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即位，有几个方框就表示有几位，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号┻或┳表示该通路不通;
4、方框外部连接的接口数有几个，就表示几通;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：
前面的几位，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的几通，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：。

电磁阀接口处的字母及电气符号含义

电磁阀接口处的字母及电气符号含义
电磁阀是用来开关流体通路或对流体进行换向的基础元件；其内部部件经由精密的机加工，并选择不同的阀体阀芯材料知足不同介质的畅通流畅。

一、电磁阀接口处的字母含义：
电磁阀接口处的字母是这个接口的代号。

不同厂家使用的代号不尽相同。

大致表示如下：
“P”：压力介质的入口，接气源。

“A”、“B”：电磁阀的输出口，接下游的设备，比如接气缸。

“R”、“S”：电磁阀的泄放口，如果介质是空气，泄放口一般不接管子。

介质空气可以直接排入大气。

“Y”、“Z”：电磁阀的气动控制口。

其用法有以下几种：
对于带先导阀的电磁阀，如果需要外接先导气源时。

具有气动控制功能的电磁阀。

由空气进行复位的电磁阀。

有些厂家的产品不用字母标注，而是采用数字标注，其标注的意义与此相似。

可查阅电磁阀的说明书。

二、电磁阀的电气符号：
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

示例及说明：
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压。

电磁阀符号及含义详解、中封中泄、中压之欧阳文创编

下面两张图详细说明了气阀工作的全部状态1、2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压==================================================== =================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。

电磁阀图形符号怎么看

东莞市金禄电子科技
6、一般，流符体号的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。
