POI合路器测试参数指标
POI多网合路平台系统技术资料
POI多网合路平台系统技术资料POI系统技术资料POI合路平台系统技术资料摘要:多运营商竞争的格局，势必诞生能兼容各制式网络的覆盖系统。
本方案旨通过理论分析并结合部分案例提出室内多网覆盖系统解决方案。
并对日后室内多网覆盖方案提供技术依据和指导作用。
关键词:、干扰室内覆盖、多网合路、POI关于本文:版本状态日期作者审核参考福建邮科通信技术有限公司工程部POI系统技术资料本文目录1 背景介绍 ..................................................................... ........................................................................ ................ 2 1.1 多营运商格局 ..................................................................... .. (2)1.2 多制式网络 ..................................................................... ........................................................................2 1.3 集约化建设的必要性 ..................................................................... ........................................................ 3 1.4 POI简介 ..................................................................... ........................................................................ ..... 3 1.5 POI的特点及应用场景 ..................................................................... .. (4)2 多系统合路覆盖可行性分析 ..................................................................... ........................................................ 1 2.1 多系统共址干扰分析 ..................................................................... .. (1)2.1.1 多系统共用室内分布式系统的干扰介绍 ..................................................................... . (1)2.1.2 杂散干扰分析 ..................................................................... .. (2)2.1.3 各系统的有源设备的杂散辐射满足如下规范要求: (3)2.1.4 杂散隔离度计算 ..................................................................... . (3)2.1.5 互调干扰分析 ..................................................................... .. (4)2.1.6 阻塞干扰分析 ..................................................................... .. (5)2.1.7 干扰分析小结 ..................................................................... ........................................................ 7 2.2 多系统合路解决方案 ..................................................................... .. (7)2.2.1 室内收发天线隔离度分析...................................................................... (7)2.2.2 天线间隔离度要求 ..................................................................... (9)2.2.3 隔离度解决方案 ..................................................................... . (9)2.2.4 天馈功率分配解决方案...................................................................... ...................................... 11 2.3 系统特点 ..................................................................... ........................................................................ .. 143 多网覆盖典型工程案例 ..................................................................... .............................................................. 15 3.1 福建省通信管理局大楼案例: .................................................................... (15)3.1.1 工程概况 ..................................................................... .. (15)3.1.2 覆盖范围及覆盖方式 ..................................................................... (15)3.1.3 POI技术指标: .................................................................... . (16)3.1.4 通管局大楼室内覆盖系统图:..................................................................... (17)3.1.5 POI系统结构图: .................................................................... ................................................ 18 3.2 都市科技创业中心案例: .................................................................... .. (19)3.2.1 工程概况 ..................................................................... .. (19)3.2.2 覆盖范围及覆盖方式 ..................................................................... (19)3.2.3 POI技术指标: .................................................................... . (19)3.2.4 成都市科技创业中心系统图: (部分) .................................................................... . (21)3.2.5 POI系统结构图: .................................................................... (21)未经许可不得转载第1页POI系统技术资料1 背景介绍1.1 多营运商格局越来越多的运营商进入通信行业的竞争，必然出现多运营商的多频段，多制式通信系统重叠覆盖的现象，特别是飞机场、地铁、会展中心、体育场馆等话务高发区，建筑内的空间资源有限，不可能允许同时引入多套分布系统，所以需要将多种无线通信系统信号引入到一套移动通信综合分布系统中。
POI合路器技术规范标准书
POI合路器技术要求中国铁塔股份有限公司山西省分公司1项目概述本项目采购产品清单详见下表，各器件数量为预估量，实际以订单为准。
预估采购数量：1.1电气性能指标要求POI电气性能指标要求应满足表1.1-1、表1.1-2、表1.1-3、表1.1-4、表1.1-5、表1.1-6、表1.1-7要求：表1.1-1 6频POI电气性能指标要求表1.1-2 8频POI电气性能指标要求表1.1-3 9频POI电气性能指标要求表1.1-4 12频POI电气性能指标要求表1.1-5 4频POI（移动+联通）电气性能指标要求表1.1-6 4频POI（移动+电信）电气性能指标要求表1.1-7 4频POI（电信+联通）电气性能指标要求2端口要求2.1信源端端口要求POI信源端端口要求能覆盖输入系统的上下行频段，应满足表2.1-1、表2.1-2、表2.1-3、表2.1-4、表2.1-5、表2.1-6、表2.1-7要求：表2.1-1 6频POI信源端端口要求表2.1-2 8频POI信源端端口要求表2.1-3 9频POI信源端端口要求表2.1-4 12频POI信源端端口要求表2.1-5 4频POI（移动+联通）信源端端口要求表2.1-6 4频POI（移动+电信）信源端端口要求表2.1-7 4频POI（电信+联通）信源端端口要求2.2天馈端端口要求POI的天馈端端口采用双输出口，应满足表2.2-1要求：表2.2-1 POI天馈端端口要求2.3端口排列原则1)输入输出分开2)优先按运营商分列排布3)不能按照1）操作时，按系统集中排布4)端口之间保持一定的空间距离，便于外接馈线2.4多设备端口原则POI在需要和其它设备，包括POI自身，进行多设备组网共用时，端口/接口需要统筹整体考虑，比如POI需和干放、光放、监控、UPS以及其他等设备共用时，接口要求如下：1)同一种接口出头方向统一，不能有的射频端口后出，有的前出等；2)监控接口方向统一、位置统一、类型统一；3)同种设备接头规格统一。
POI及合路器频率范围
2125-2170MHz
2.1G频段与3G合路，共用1个端口
电信CDMA (2100MHz)
2110-2125MHz
2110-2125MHz
新增LTE（1.8G）端口
-
1850-1880MHz
1.8G频段单独1个端口
上行合路器频率范围
项目
系统
现有合路器频率范围
新增合路器频率范围（考虑LTE需求）
909-915MHz
909-915MHz
移动TD-SCDMA（F/A）
1880-1910&2010-2025MHz
1880-1910&2010-2025MHz
移动TD-SCDMA(E)
2300-2400MHz
2300-2400MHz
联通WCDMA
1940-1955MHz
1935-1980MHz
2.1G频段与3G合路，共用1个端口
-
1850-1880MHz
1.8G频段单独1个端口
上行POI频率范围
项目
系统
现有POI频率范围
新增POI频率范围（考虑LTE需求）
备注
7端口的上行POI的频率范围
电信CDMA(800MHz)
8885-909MHz
885-909MHz
联通 GSM900
2.1G频段（30MHz）：1935~1940/2125~2130MHz、1955~1980/ 2145~2170MHz。
如果POI端口同时考虑两个频段的需求，则可改动原有3G端口（包含2.1G频段）、新增1个LTE（1.8G频段）的端口，具体频率范围变动情况如下：
1、POI
下行POI频率范围
多系统合路平台(POI)应用
多系统合路平台（POI）应用宋金刚高鹏摘要：本文对多系统合路平台(POI)的设计原理及作用进行了阐述，并以地铁多系统接入具体案例来说明。
一、概述我国现有的移动通信网络有中国移动的GSM900/DCS1800，中国联通的GSM900/ DCS1800和CDMA800，中国电信、网通的PHS，WLAN，数字集群及其他通信系统。
在不久的将来会存在WCDMA、CDMA2000、TD-SCDMA这些3G系统。
各运营商分别建设自己的室内覆盖系统所带来的重复建设等问题越来越突出。
针对这样的问题，我们提出了多系统合路平台（POI）的解决方案。
POI（POINT OF INTERFACE），即多系统合路平台。
主要应用在需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火车站、机场、政府办公机关等场所。
该POI产品实现了多频段、多信号合路功能，避免了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖行之有效的手段。
二、POI介绍作为连接信源和分布系统的桥梁，POI的主要作用在于对CDMA、GSM、DCS、PHS、WLAN、3G及集群等系统的下行信号进行合路，同时对各系统的上行信号进行分路，并抑制各频带间的无用干扰成分。
国人通信自主研发的POI系统特点：模块化设计，扩容性好；满足不同系统/频段的个性需求；系统具有整体监控功能，维护方便；信号合路损耗小；功率容量大；三阶互调性能好；可以预留端口，方便升级。
根据系统隔离度要求不同，通常POI可以有两种设计方案，系统信号分离方案和上/下行分离方案。
方案一：系统信号分离方案从基站来的各系统双工信号各通过一个端口接入POI，设备天馈侧一个端口接出。
下行信号体现为多路合一路进行信号下行覆盖，用户终端来的上行信号则是通过原通道反向传输，为一路信号分为多路分别回到各自的系统完成系统的上下行通信。
以下是某系统信号分离方案内部示意图：方案二：上/下行信号分离方案从基站来的各制式(频分双工)系统分上下行两个端口接入POI，通过设备后两个端口接出。

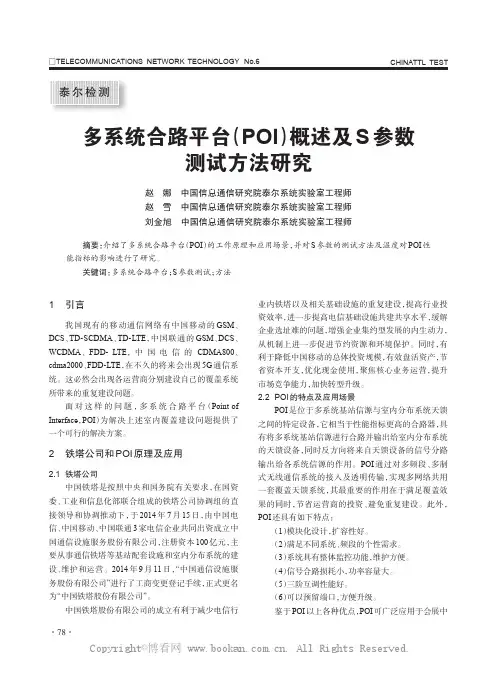

多系统合路平台（POI)概述及S参数测试方法研究
七七七七七七七七七七七七七七七七七七七七七七七七七七泰尔检测1引言我国现有的移动通信网络有中国移动的GSM 、DCS 、TD-SCDMA 、TD-LTE ，中国联通的GSM 、DCS 、WCDMA 、FDD-LTE ，中国电信的CDMA800、cdma2000、FDD-LTE ，在不久的将来会出现5G 通信系统。
这必然会出现各运营商分别建设自己的覆盖系统所带来的重复建设问题。
面对这样的问题，多系统合路平台（Point of Interface ，POI ）为解决上述室内覆盖建设问题提供了一个可行的解决方案。
2铁塔公司和POI 原理及应用2.1铁塔公司中国铁塔是按照中央和国务院有关要求，在国资委、工业和信息化部联合组成的铁塔公司协调组的直接领导和协调推动下，于2014年7月15日，由中国电信、中国移动、中国联通3家电信企业共同出资成立中国通信设施服务股份有限公司，注册资本100亿元，主要从事通信铁塔等基站配套设施和室内分布系统的建设、维护和运营。
2014年9月11日，“中国通信设施服务股份有限公司”进行了工商变更登记手续，正式更名为“中国铁塔股份有限公司”。
中国铁塔股份有限公司的成立有利于减少电信行业内铁塔以及相关基础设施的重复建设，提高行业投资效率，进一步提高电信基础设施共建共享水平，缓解企业选址难的问题，增强企业集约型发展的内生动力，从机制上进一步促进节约资源和环境保护。
同时，有利于降低中国移动的总体投资规模，有效盘活资产，节省资本开支，优化现金使用，聚焦核心业务运营，提升市场竞争能力，加快转型升级。
2.2POI 的特点及应用场景POI 是位于多系统基站信源与室内分布系统天馈之间的特定设备，它相当于性能指标更高的合路器，具有将多系统基站信源进行合路并输出给室内分布系统的天馈设备，同时反方向将来自天馈设备的信号分路输出给各系统信源的作用。
POI 通过对多频段、多制式无线通信系统的接入及透明传输，实现多网络共用一套覆盖天馈系统，其最重要的作用在于满足覆盖效果的同时，节省运营商的投资、避免重复建设。
多系统合路平台（ POl ）测试方法探究
（POI 【摘要】文章主要通过对多系统合路平台（POI ）工作原理及测试需求分析，详细阐述了POI 各项指标的具体测试方法，并对测试结果进行了分析。
【关键词】多系统合路平台（POI ） 性能指标 测试方法收稿日期：2012-08-021 概述多系统合路平台（POI ，Point Of Interface ）是近年来各通信设备厂家研发制作的一个大型合路平台。
使用POI 产品，可以实现同频段、同系统的多运营商信号共路双向或单向传输，避免了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖的有效手段。
随着第三代移动通信的广泛应用，无线数据得到迅速发展，而室内的数据业务也大幅增加，如何将现有的GSM 、CDMA 、WLAN 等无线通信系统与3G 通信系统的室内覆盖有机结合，避免重复投资建设，成为各大运营商和设备集成商所关注的焦点，POI 即为上述室内覆盖建设提供了一个可行的解决方案。
2 POI 工作原理及测试 需求分析POI 可引入包括GSM900、CDMA800、DCS1800、WCDMA 、TD-SCDMA 、CDMA2000、WLAN 等多个系统多种频段信号。
为了避免干扰，POI 采用上、下行两个平台，分别将上行和下行链路信号分开传输。
作为连接信源和分布系统的桥梁，POI 的主要作用是在于对上述系统的下行信号进行合路，同时对各系统的上行信号进行分路，并尽可能地抑制掉各频带间的无用干扰成分。
目前，POI 已经应用在一些需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火车站、机场以及政府办公机关等场所。
而为了保证其工作质量，避免多系统、多频段的相互干扰，做到尽可能低损耗，测试其性能指标就显得尤为重要。
本次测试主要使用的POI 工作原理如图1所示：图1 POI 系统工作示意图由于POI同合路器工作原理类似，主要性能指标有插入损耗、带外抑制、电压驻波比、隔离度、三阶互调及功率容量。
其中，插入损耗是测试信号传输过程中的损耗情况；带外抑制是测试系统其他频段信号对系统的干扰情况；电压驻波比是测试系统的回波损耗情况；三阶互调是测试三阶信号对系统的影响；功率容量是测试器件的大功率信号冲击的承受能力。
5.4 POI合路器技术规范书
POI合路器技术要求中国铁塔股份有限公司山西省分公司1项目概述本项目采购产品清单详见下表，各器件数量为预估量，实际以订单为准。
预估采购数量：1.1电气性能指标要求POI电气性能指标要求应满足表1.1-1、表1.1-2、表1.1-3、表1.1-4、表1.1-5、表1.1-6、表1.1-7要求：表1.1-1 6频POI电气性能指标要求表1.1-2 8频POI电气性能指标要求表1.1-3 9频POI电气性能指标要求表1.1-4 12频POI电气性能指标要求表1.1-5 4频POI（移动+联通）电气性能指标要求表1.1-6 4频POI（移动+电信）电气性能指标要求表1.1-7 4频POI（电信+联通）电气性能指标要求2端口要求2.1信源端端口要求POI信源端端口要求能覆盖输入系统的上下行频段，应满足表2.1-1、表2.1-2、表2.1-3、表2.1-4、表2.1-5、表2.1-6、表2.1-7要求：表2.1-1 6频POI信源端端口要求表2.1-2 8频POI信源端端口要求表2.1-3 9频POI信源端端口要求表2.1-4 12频POI信源端端口要求表2.1-5 4频POI（移动+联通）信源端端口要求表2.1-6 4频POI（移动+电信）信源端端口要求表2.1-7 4频POI（电信+联通）信源端端口要求2.2天馈端端口要求POI的天馈端端口采用双输出口，应满足表2.2-1要求：表2.2-1 POI天馈端端口要求2.3端口排列原则1)输入输出分开2)优先按运营商分列排布3)不能按照1）操作时，按系统集中排布4)端口之间保持一定的空间距离，便于外接馈线2.4多设备端口原则POI在需要和其它设备，包括POI自身，进行多设备组网共用时，端口/接口需要统筹整体考虑，比如POI需和干放、光放、监控、UPS以及其他等设备共用时，接口要求如下：1)同一种接口出头方向统一，不能有的射频端口后出，有的前出等；2)监控接口方向统一、位置统一、类型统一；3)同种设备接头规格统一。
多系统接入平台(poi)技术要求和测试
备案号:多系统接入平台（POI）技术要求和测试方法Technical Specifications and Test Methods for POI京信通信系统（中国）有限公司发布目次前言 (IV)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1缩略语 (1)3.2术语和定义 (2)4概述 ......................................................................... 错误!未定义书签。
5业务功能.. (4)6分类 (4)7射频技术指标定义与要求 (6)7.1频率范围 (6)7.2插入损耗 (6)7.3输入驻波比 (7)7.4端口隔离度 (8)7.5发发隔离度 (9)7.6收发隔离度 (9)7.7带外抑制度 (9)7.8传输互调 (10)7.9反射互调 (10)7.10二阶互调 (10)7.11混合互调 (10)7.12功率容量 (11)7.13带内波动 (11)7.14耦合度 (11)8监控指标要求 (11)8.1输入功率读取 (12)8.2输出功率读取 (12)8.3驻波比读取 (12)8.5过门限/告警 (13)9内部设计 (13)9.1重叠频段合路设计原则 (13)9.2不同系统合路 (13)10端口要求 (13)10.1端口排列原则 (13)10.2端口使用原则 (14)10.3多设备端口原则 (14)11丝印 (14)11.1公司LOGO (14)11.2产品类别 (15)11.3单元标识 (15)11.4端口/接口标识 (15)11.5其它丝印标识 (15)11.6多设备标识 (15)12内部要求 (16)12.1器件要求 (16)12.2电缆要求 (16)12.3内部摆放要求 (16)13标志、包装、运输、贮存 (17)13.1运输 (17)13.2贮存 (17)14检验 (18)14.1新产品样机验证 (18)14.2新产品验证和出厂检验 (18)14.3厂验 (18)14.4工程现场改造设备 (18)15安全 (18)16测试方法 (18)16.2上行插入损耗测试 (19)16.3下行插入损耗测试 (20)16.4上行输入驻波比测试 (21)16.5下行输入驻波比测试 (22)16.6系统隔离度 (23)16.7发发隔离度 (24)16.8收发隔离度 (25)16.9带外抑制测试 (26)16.10带内波动测试 (27)16.11耦合度测试 (28)16.12三阶互调（反射）测试： (29)16.13三阶交调(传输)测试 (30)附件1：POI常用标识、丝印和符号 (31)前言本标准为多系统接入平台（Point Of Interface）设备研制、开发、网络建设、设备制造、工程设计、管理维护、生产制作、质量验证、性能测试等提供技术依据。
5.4-POI合路器技术规范书
5.4-POI合路器技术规范书POI合路器技术要求中国铁塔股份有限公司山西省分公司联通 WCDMA2100：下行2130-2170MHz，上行1940-1980 MHz插入损耗≤6dB驻波比≤1.3联通GSM1800/LTE FDD1.8G与电信LTEFDD1.8G之间的端口隔离度≥25dB；联通WCDMA2100与电信LTE FDD2.1G之间的端口隔离度≥25dB；其他端口之间的隔离度≥80dB。
互调抑制PIM≤-150dBc。
功率容量信源侧端口：平均功率容量200W，峰值功率容量1000W；天馈侧端口：平均功率容量500W，峰值功率容量2500W。
带内波动≤1.5dB 特性阻抗50Ω表1.1-2 8频POI电气性能指标要求指标名称指标要求频率范围移动/联通 GSM900：下行934-960MHz，上行889-915MHz移动 TD-LTE（F频段）：1885-1915MHz 移动 TD-LTE（E频段）：2320-2370MHz 电信 CDMA800：下行865-880MHz，上行820-835MHz电信 LTE FDD1.8G：下行1860-1880MHz，上行1765-1785MHz电信 LTE FDD2.1G：下行2110-2130MHz，上行1920-1940MHz联通 GSM1800/LTE FDD1.8G：下行1830-1860MHz，上行1735-1765MHz联通 WCDMA2100：下行2130-2170MHz，上行1940-1980 MHz插入损耗≤6dB驻波比≤1.3联通GSM1800/LTE FDD1.8G与电信LTEFDD1.8G之间的端口隔离度≥25dB；联通WCDMA2100与电信LTE FDD2.1G之间的端口隔离度≥25dB；电信LTE FDD1.8G与移动TD-LTE（F频段）之间的端口隔离度≥50dB；电信LTE FDD2.1G与移动TD-LTE（F频段）之间的端口隔离度≥50dB；其他端口之间的隔离度≥80dB。
poi相似度指标
poi相似度指标摘要：1.简介2.poi 相似度指标的定义3.poi 相似度指标的计算方法4.poi 相似度指标的应用领域5.总结正文：1.简介POI（Point of Interest）相似度指标是一种用于度量地理空间中兴趣点之间相似性的指标。
在地理信息系统（GIS）、空间数据挖掘和位置推荐系统等领域中有着广泛的应用。
POI 相似度指标能够衡量不同POI 之间的关联性，从而为分析和处理空间数据提供有力的依据。
2.poi 相似度指标的定义POI 相似度指标是对两个POI 点之间的相似程度进行度量。
通常采用向量空间模型，将POI 的属性值表示为向量，通过计算两个向量之间的距离或夹角来度量它们的相似性。
距离度量方法包括欧氏距离、余弦相似度和曼哈顿距离等。
3.poi 相似度指标的计算方法计算POI 相似度指标的方法主要有以下几种：（1）基于欧氏距离的相似度计算：计算两个POI 向量的欧氏距离，距离越小，表示POI 越相似。
（2）基于余弦相似度的相似度计算：计算两个POI 向量的余弦值，余弦值越大，表示POI 越相似。
（3）基于曼哈顿距离的相似度计算：计算两个POI 向量在各个属性上的差的绝对值之和，差值之和越小，表示POI 越相似。
4.poi 相似度指标的应用领域POI 相似度指标在以下领域中有着广泛的应用：（1）地理信息系统（GIS）：在GIS 中，POI 相似度指标可以用于分析地理空间中不同POI 之间的关联性，为城市规划、土地利用和资源配置等提供决策支持。
（2）空间数据挖掘：在空间数据挖掘中，POI 相似度指标可以用于挖掘空间数据中的潜在规律和关联规则，为地理数据的分析和处理提供依据。
（3）位置推荐系统：在位置推荐系统中，POI 相似度指标可以用于评估用户当前位置与其他位置的相似性，从而为用户推荐附近相似位置的相关信息。
5.总结POI 相似度指标是一种用于度量地理空间中兴趣点之间相似性的指标，具有广泛的应用价值。
室分多系统合路分析及POI的应用(铁塔公司)201412
2.3 POI互调抑制性能指标
——4G时代易产生的干扰
移动 TD-E (2300-2400)
ANT2
联通FDD-LTE (1710-1860) 联通 WCDMA (1920-2145)
（1）电信CDMA800二次谐波干扰联通LTE 1.8G ——解决：POI混合互调-150dBc，及对应多个系统间产生的混合互调反射 干扰电平为-150+43=-107dBm。附件图1中，异频合路单元1产生的二阶互 调经电桥再到联通FDD-LTE1.8端口，干扰电平衰减（电桥隔离度）为25dB， 即POI产生的二阶电平值为-107-25=-132dBm。二次谐波不会对联通FDD LTE造成干扰。 （2）移动E频段和联通W下行三阶互调影响联通W上行 ——解决：附件图1中，电信FDD-LTE2.1与联通FDD1.8分别处于电桥的两 个输入端口，该两个系统产生的组合互调在3dB电桥节点产生，经合路器 、连接线及电桥后两系统进入电桥腔体的功率将下降3+1dB。由于互调干 扰的下降比干扰系统的功率下降更快，功率下降4dB后，互调产物将下降 12dB以上，即互调产物为-107-12=-119dBm。不会造成干扰。 （3）电信2.1G和1.8G三阶互调影响移动E频段 ——解决：同上
单路 输出
电信LTE/联通W损耗5.5dB 其他系统损耗2-2.5dB
2.1 运营商通信系统频率规划
运营商 2G/3G 频段（MHz） GSM900： 909-915/954-960 DCS： 1735-1740/1830-1835 WCDMA：1940-1955/2130-2145 LTE 频段（MHz） LTE1800：1745-1765/1840-1860 LTE2300：2300-2320 LTE2600：2555-2575
poi相似度指标
poi相似度指标摘要：1.简介：POI相似度指标的概念和背景2.计算方法：POI相似度指标的计算原理和步骤3.应用场景：POI相似度指标在实际应用中的例子4.优化与改进：提高POI相似度指标准确性的方法5.总结：POI相似度指标的意义和未来发展趋势正文：随着地理信息系统（GIS）和位置服务的快速发展，POI（兴趣点）相似度指标变得越来越重要。
POI相似度指标用于衡量两个或多个地点的相似程度，可以帮助用户在大量地点信息中快速找到感兴趣的目标。
本文将介绍POI相似度指标的概念、计算方法、应用场景以及优化与改进的方法。
一、简介POI相似度指标是一种度量地点相似性的方法，其基于地理坐标、属性信息等多维度数据。
在日常生活中，例如搜索引擎、地图应用等场景，都需要通过POI相似度指标为用户提供准确的地点推荐。
二、计算方法1.地理坐标相似度：计算两个地点经纬度之间的距离，可以使用球面距离、大地距离等公式。
2.属性信息相似度：对地点的属性信息进行比较，如名称、类别、海拔等。
为避免主观判断，可以采用向量空间模型、文本相似度算法等客观方法。
3.综合相似度：将地理坐标相似度和属性信息相似度加权求和，得到POI 的综合相似度。
权重可以根据实际需求进行调整。
三、应用场景1.搜索引擎：在搜索引擎中，根据用户输入的关键字，计算关键词与地点属性信息的相似度，为用户提供相似地点推荐。
2.地图应用：根据用户当前位置，推荐附近的相似地点，如餐厅、超市等。
3.智能导航：在导航场景中，通过计算目的地与当前位置的相似度，为用户提供更合理的路线规划。
四、优化与改进1.数据质量：提高地点数据的准确性、完整性和实时性，有助于提高POI 相似度指标的准确性。
2.算法优化：针对不同应用场景，选择合适的相似度计算方法和权重设置，以提高指标的实用性。
3.用户反馈：结合用户行为数据，不断调整和优化相似度计算方法，以提高用户满意度。
五、总结POI相似度指标在地理信息服务领域具有广泛的应用价值。
POI合路器测试参数指标
POI合路器测试参数指标
1. 插入损耗（Insertion Loss）：指的是信号从输入端口到输出端口经过合路器时的信号损耗。
通常用分贝（dB）为单位表示，插入损耗越低表示合路器的性能越好。
2. 回波损耗（Return Loss）：指的是从输出端口反射回来的信号与输入端口信号的衰减比。
回波损耗越小表示合路器的性能越好，表示输出端口的反射程度较低。
3. 隔离度（Isolation）：指的是输出端口之间的互相影响程度。
隔离度越大表示输出端口间的相互干扰越小，性能越好。
4. VSWR（Voltage Standing Wave Ratio）：指的是在合路器工作频率范围内输入端口的驻波比。
驻波比是衡量合路器输入端口与信号源之间匹配程度的指标，VSWR越接近1表示匹配程度越好。
5. 带宽（Bandwidth）：指的是合路器能够工作的频率范围。
带宽越宽表示合路器能够适应更广泛的频率范围，通常用衰减值在-3 dB范围内表示。
6. 耐压（Power Handling）：指的是合路器能够承受的最大功率。
耐压值越大表示合路器能够承受更大的输入功率，通常用瓦特（W）为单位表示。
在进行POI合路器的测试时，需要使用专业仪器进行测试，如网络分析仪、功率计、信号源等。
通过测试参数指标的评估，可以判断合路器的质量、性能和适用场景，从而选择合适的合路器满足需求。
POI系统设计之多频合路干扰分析篇分析
POI系统设计之多频合路干扰分析篇基配事业部产品研发部本文目录目录一、POI系统在室分系统中的应用场景及功能介绍： (3)二、多频合路干扰分析 (4)2.1、杂散干扰（介绍及其计算）： (5)2.2、阻塞干扰（介绍及其计算）： (7)2.3、互调干扰（介绍及其计算）： (9)三、天线系统和空间隔离（介绍及其计算）： (11)四、POI设计中杂散干扰的考量： (12)4.1室分各系统设计参数列表 (14)4.2国内通信制式的常见干扰举例； (15)4.3POI系统的分合缆设计特点； (17)五、POI系统干扰设计之工程案例举例； (19)附表1：基站系统发射机隔离度列表； (23)附表2：有源设备（直放站）杂散辐射规范要求列表： (27)附表3：阻塞指标列表： (30)附表4：共站址天线隔离度计算软件； (31)附表5：互调计•算工具以主流互调测试仪表介绍：： (31)一、POI系统在室分系统中的应用场景及功能介绍；多系统接入平台(POI： Point Of Interface)背景：室内分布系统合路建设随着近年来通信、电子技术以及相关工业的发展变得可行并且成熟。
•在天线方而，宽频天线的应用使得一副天线就可以满足多个系统不同频段的信号覆盖。
•在机房使用方而，同时，由于微电子技术的长足发展、通信设备小型化，基站所占的机房而积也大大减小，一个大机房就可以满足多家运营商几套设备的布放。
•在射频和微波技术方面，目前采用的基于高Q多腔滤波器技术的P0I合路平台，能满足目前多系统合路建设的需要。
P0I作为多种通信系统和多个区域的分布系统之间的界而，是在多系统信号分合路过程中的关键部分。
功能及作用：在室内覆盖系统中，P0I的应用将避免错综复杂的龙线，避免天花板上安装多个全向天线，避免了电梯井道内布放多个板状天线、多根同轴电缆；在地铁隧道覆盖系统中，采用P0I之后，多系统信号可以共用一根泄漏电缆进行传输、覆盖，显著的减小了运营商的投资、降低了施工难度。
合路器性能指标和性能要求
以下5种产品于今天下午3点前将产品的实物照片、报价；发电子档到EMAIL：allwintian@南京普天合路器外型图附上：2.7合路器性能指标和性能要求卖方提供的各种型号的合路器均须使用腔体技术。
2.7.1 TD-SCDMA、GSM合路器（两路输入一路输出）2.7.1.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM885~954MHz2.7.1.2插入损耗插入损耗≤0.6dB2.7.1.3驻波比驻波比≤1.32.7.1.4带内波动带内波动≤0.4dB2.7.1.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.1.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD/G-200N2.7.2 TD-SCDMA、DCS合路器（两路输入一路输出）2.7.2.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：DCS1710~1825MHz2.7.2.2插入损耗插入损耗≤0.6dB2.7.2.3驻波比驻波比≤1.32.7.2.4带内波动带内波动≤0.4dB2.7.2.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.2.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dBAW.PC21-TD/D-200N2.7.3.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM+DCS885~954、1710~1825MHz 2.7.3.2插入损耗插入损耗≤0.6dB2.7.3.3驻波比驻波比≤1.32.7.3.4带内波动带内波动≤0.4dB2.7.3.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.3.6带外抑制通路1带外抑制≥80dBAW.PC21-TD/G&D-200N通路2带外抑制≥80dB2.7.4.1频率范围通路1：TD-SCDMA2010~2025MHz通路2：GSM885~954MHz通路3：DCS 1710~1825 MHz 2.7.4.2插入损耗插入损耗≤0.6dB2.7.4.3驻波比驻波比≤1.32.7.4.4带内波动带内波动≤0.4dB2.7.4.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.4.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB通路3带外抑制≥80dBAW.PC31-TD/G/D-200N2.7.5 TD-SCDMA+GSM+DCS、WLAN合路器（两路输入一路输出）2.7.5.1频率范围通路1：TD-SCDMA+GSM+DCS： 2010~2025、885~954、1710~1825MHz 通路2：WLAN：2400～2483.5MHz2.7.5.2插入损耗通路1：插入损耗≤0.4dB通路2：插入损耗≤0.6dB2.7.5.3驻波比驻波比≤1.32.7.5.4带内波动通路1：带内波动≤0.2dB通路2：带内波动≤0.3dB2.7.5.5三阶互调三阶互调≤-120dBc(+43dBm×2)2.7.5.6带外抑制通路1带外抑制≥80dB通路2带外抑制≥80dB AW.PC21-TD&G&D/W-200N2.7.6指标测试方法2.7.6.1 插入损耗和带内波动的测试1)按照图16连接测试系统；图1.测试配置图2)设置网络分析仪的频段为测试端口的工作频段，显示参数为S21；3)读取曲线上的最大功率值和最小功率值；4)最小功率值的绝对值与最大功率值的绝对值差值即为合路器的带内波动；5)最小功率值的绝对值为测试端口通路的插损。
POI多网合路注意事项
多网共建共享注意事项多网共建共享实现方式采用普通的宽频率合路器目前我们采用的宽频合路器（800MHZ-2600MHZ），理论上可以满足多个频段的信号接入，但是对于频段很相近的两个频段来说，目前我们采用的宽频合路器进行合路无法保证隔离度，而导致譬如说CDMA、GSM之间的干扰或者WCDMA和GSM1800之间的干扰,所以对于多运营商多网合路情况下这种合路方式不可行。
采用POI（多系统接入平台Point Of Interface），它是在多系统共享分布链路中，将多路移动信号下行合路输出，接收上行信号分路输出至相应接收机的一种设备。
根据应用场景不同选取任意两个频段或多个特定频段进行合路和分路，完成若干系统的分布共用，达到充分利用资源、节省投资的目的。
其主要作用是提供不同系统间的隔离和分合路，解决系统之间的发射干扰和防止接收路径引入的阻塞，并可有效改善信源的传输互调指标。
分为以下四种方式：单工收发分缆、单工收发合缆、双工收发分缆和双工收发合缆四种。
由于POI主要解决各个系统间干扰协调的问题，因此其选用的器件指标要求非常高，对于制造材料和工艺的要求也比较高，而且对于调测的要求也很高，因此其造价较为昂贵。
采用POI作为前端设备进行多系统接入，必然大幅增加室内分布系统方面的投资。
对于中小型室内分布系统来讲，系统的性价比不高。
其次，由于POI的使用，插入损耗随着接入系统的数量增加而增加，系统间干扰协调的实现需要更多的器件，也带来了更多的功率损耗，一般来说三运营商的各个系统接入同一个POI共用室内分布系统的话，损耗在6dB 左右。
这些损耗的引入，导致需要更多的信源设备来提供功率完成既定区域的覆盖。
再次，POI的设计一般基于各个信源设备（BTS）的功率发射及其杂散、互调抑制指标，因此不满足功率补偿设备如干放、光纤直放站的使用，再需要更多功率的时候，必须采用更多的信源设备来提供功率，且每增加信源设备必须增加相应的POI设备。
poi相似度指标
poi相似度指标（原创实用版）目录1.引言2.POI 相似度指标的定义3.POI 相似度指标的计算方法4.POI 相似度指标的应用5.总结正文【引言】在空间数据分析和处理领域，POI(Point of Interest) 是指地图上的重要地点，如商店、餐馆、公园等。
在实际应用中，我们需要对 POI 进行相似度分析，以便找出具有相似特征的 POI。
本文将介绍 POI 相似度指标及其计算方法和应用。
【POI 相似度指标的定义】POI 相似度指标是一种衡量两个或多个 POI 之间相似程度的方法。
它主要通过计算 POI 的属性数据之间的相似性来得出。
POI 的属性数据包括位置、类别、评分等。
【POI 相似度指标的计算方法】常用的 POI 相似度指标计算方法包括：1.欧氏距离：基于 POI 的经纬度坐标计算其欧氏距离，距离越近表示 POI 越相似。
2.类别相似度：比较 POI 的类别属性，如果类别相同则认为 POI 相似。
3.评分相似度：比较 POI 的评分属性，如星级、评分等，如果评分相近则认为 POI 相似。
4.基于概率模型的方法：如条件随机场 (CRF)、隐马尔可夫模型 (HMM) 等，通过学习 POI 的属性数据之间的依赖关系来计算相似度。
【POI 相似度指标的应用】POI 相似度指标在实际应用中有广泛的应用，例如：1.POI 推荐：根据用户的历史行为和兴趣，通过计算 POI 相似度来推荐用户可能感兴趣的 POI。
2.地理数据分析：通过计算 POI 相似度，可以发现具有相似特征的地理区域，从而进行地理数据分析和挖掘。
3.城市规划：通过分析 POI 的相似度，可以了解城市中不同区域的功能分布和特征，为城市规划提供参考。
【总结】POI 相似度指标是空间数据分析和处理领域的重要工具，通过对 POI 的属性数据进行相似度计算，可以发现具有相似特征的 POI。
