plc实训项目汇总电气自动化技术专业
电气自动化技术实训报告
一、实训目的本次电气自动化技术实训旨在通过实际操作和理论学习，使学生深入了解电气自动化技术的基本原理、应用领域以及实际操作技能。
通过实训，提高学生的动手能力、分析问题和解决问题的能力，为今后从事电气自动化相关工作打下坚实基础。
二、实训时间2023年x月x日至2023年x月x日三、实训地点XX电气自动化实验室四、实训内容1. 电气自动化基本原理及设备认识（1）电气自动化技术概述（2）常用电气元件及设备（3）电气控制系统及PLC编程2. 电气控制系统设计及安装（1）电气控制原理图绘制（2）电气控制系统元件选型及布线（3）电气控制系统安装与调试3. PLC编程及应用（1）PLC编程基础（2）PLC编程软件使用（3）PLC控制程序编写与调试4. 电气自动化系统运行与维护（1）电气自动化系统运行监控（2）电气自动化系统故障分析及处理（3）电气自动化系统维护与保养五、实训过程1. 电气自动化基本原理及设备认识在实训过程中，我们首先学习了电气自动化技术的基本原理，了解了常用电气元件及设备，如继电器、接触器、PLC、传感器等。
通过实际操作，掌握了这些设备的使用方法和注意事项。
2. 电气控制系统设计及安装在电气控制系统设计及安装环节，我们学习了电气控制原理图的绘制，掌握了电气控制系统元件选型及布线方法。
在安装过程中，我们按照设计图纸，将各个元件连接在一起，完成了电气控制系统的安装。
3. PLC编程及应用在PLC编程及应用环节，我们学习了PLC编程基础，掌握了PLC编程软件的使用方法。
通过实际编程，我们完成了PLC控制程序的编写与调试，实现了对电气控制系统的自动化控制。
4. 电气自动化系统运行与维护在电气自动化系统运行与维护环节，我们学习了电气自动化系统运行监控，了解了电气自动化系统故障分析及处理方法。
同时，我们还学习了电气自动化系统的维护与保养知识，为今后的工作积累了宝贵经验。
六、实训收获1. 提高了动手能力：通过实际操作，我们掌握了电气自动化设备的安装、调试和维护方法，提高了自己的动手能力。
PLC实训项目汇总(电气自动化技术专业)教学提纲
P L C实训项目汇总(电气自动化技术专业)任务一：全自动洗衣机控制设计一、实训目的1、了解编程器的基本操作以及编程器的输入、检查和运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写和调试运行。
3、了解I/O口分配和I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式：（１）按启动按钮，首先进水电磁阀打开，进水指示灯亮。
（２）按上限按钮，进水指示灯灭，搅轮在正反搅拌，两灯轮流亮灭。
（３）等待几秒钟，排水灯亮，后甩干桶灯亮了又灭。
（４）按下限按钮，排水灯灭，进水灯亮。
（５）重复两次（１）—（４）的过程（６）第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭，整个过程结束。
（７）操作过程中，按停止按钮可结束动作过程。
（８）手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态，严格按图1-2 所示接线，注意12V和24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将 PLC 主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC的串口置于RUN状态。
4、接通 2.7（2.4、2.5、2.6 不接通），否则无法正确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒，循环次数为5次。
任务二：三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法和了解本实训的指令程序。
2024年电气控制及PLC应用实训总结报告
2024年电气控制及PLC应用实训总结报告一、项目背景及目的:电气控制及PLC应用实训是为了让学生在实践中掌握电气控制技术和PLC应用，提高学生的实际动手能力和解决问题的能力。
本次实训项目旨在通过设计一个电气控制系统，并利用PLC 进行控制，完成指定的任务。
二、实训内容及方法:实训内容包括电气控制系统的设计和PLC编程实践。
首先，我们根据实训要求，设计了一个简单的电气控制系统，包括电源、电机、传感器等。
然后，我们使用PLC对电气控制系统进行编程，并进行了多次仿真和调试，确保系统能够正常工作。
最后，我们进行了实际的调试和测试，验证了系统的可靠性和稳定性。
实训方法主要包括理论学习、实验操作和问题解决。
首先，我们通过课堂上的讲解和教材的学习，学习了电气控制和PLC的基本知识。
然后，我们进行了实验操作，亲自动手搭建电气控制系统并编写PLC程序。
在实验中，我们遇到了一些问题，通过分析和解决，不断提高了自己的实践能力和解决问题的能力。
三、实训过程及成果:1. 电气控制系统设计: 我们首先对实训要求进行了分析，确定了所需的电气设备和传感器，并设计了电气控制系统的整体框架。
然后，我们购买了相应的设备和传感器，并按照设计的框架进行了组装和连接。
最后，我们进行了调试和测试，确保系统的正常运行。
2. PLC编程实践: 我们学习了PLC的基本原理和编程方法，然后使用PLC软件对电气控制系统进行编程。
我们首先进行了仿真和调试，检查并修正了程序中的错误。
然后，我们进行了实际的调试和测试，验证了PLC程序的正确性和稳定性。
3. 实训成果: 经过不懈努力和团队合作，我们最终成功设计并实现了一个功能完善的电气控制系统，并使用PLC进行了控制。
我们的实训成果包括：电气控制系统的设计和搭建、PLC程序的编写和调试、系统的实际调试和测试。
四、实训总结及心得体会:通过这次实训，我们深刻认识到电气控制和PLC应用的重要性，并在实践中掌握了相关的知识和技能。
PLC实训指导书-电气自动化
电气控制技术PLC编程与应用技术实训指导书一、实训目的和要求1、实训目的（1）掌握可编程序控制器的操作方法；（2）熟悉基本指令与应用指令以及实训设备的使用方法；(3) 理论联系实际提高学生分析问题和解决问题的能力；2、实训要求（1）认真准备每次实训的内容；（2）实训前理清好本次内容的编程思路以及所要使用的编程方法；（3）通过上机调试来发现问题和解决问题；（4）验证程序的最终实现结果是否符合要求；二、实训内容项目一：PLC基础知识任务一：PLC的基本认识基础知识一、PLC的由来1、替代继电-接触器控制系统复习继电-接触器控制系统知识：组成、缺点2、研发标准：美国通用汽车公司(GM公司) 1968年提出了研制新型控制装置的十项指标，其主要内容如下：(1) 编程简单，可在现场修改和调试程序；(2) 价格便宜，性价比高于继电器控制系统；(3) 可靠性高于继电器控制系统；(4) 体积小于有继电器控制柜的体积，能耗少；(5) 能与计算机系统数据通信；(6) 输入量是交流115 V电压信号（美国电网电压是110V）；(7) 输出量是交流115 V电压信号、输出电流在2 A以上，能直接驱动电磁阀等；(8) 具有灵活的扩展能力；(9) 硬件维护方便，采用插入式模块结构；(10) 用户存储器容量至少在4 KB以上3、研发时间：1969年，美国数字设备公司（DEC）根据上述要求研制出第一台可编程序控制器，型号为PDP-14二、PLC的定义1980年正式将可编程序控制器命名为PC(Programmable Controller)，常将可编程序控制器简称为PLC。
PLC作了定义：可编程序控制器是一种带有指令存储器、数字的或模拟的输入/输出接口，以位运算为主，能完成逻辑、顺序、定时、计数和运算等功能，用于控制机器或生产过程的自动化控制装置。
1987年的第3稿中对PLC作了如下的定义：PLC是一种数字运算的电子系统，专为工业环境下应用而设计。
PLC实训项目汇总电气自动化技术专业

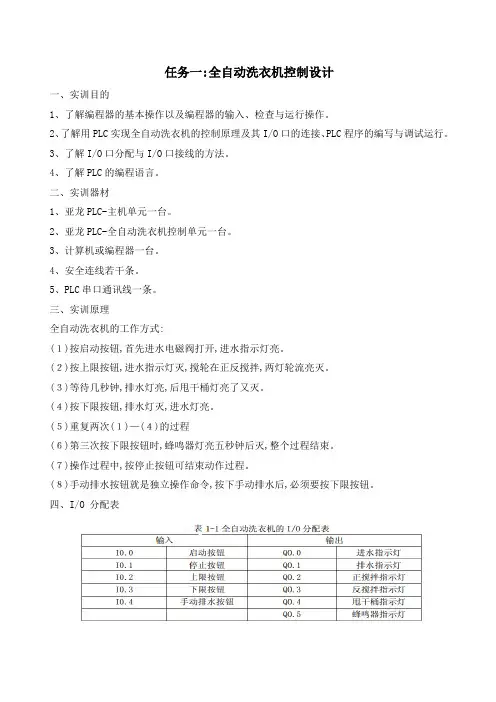

任务一:全自动洗衣机控制设计一、实训目的1、了解编程器的基本操作以及编程器的输入、检查与运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写与调试运行。
3、了解I/O口分配与I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式:(１)按启动按钮,首先进水电磁阀打开,进水指示灯亮。
(２)按上限按钮,进水指示灯灭,搅轮在正反搅拌,两灯轮流亮灭。
(３)等待几秒钟,排水灯亮,后甩干桶灯亮了又灭。
(４)按下限按钮,排水灯灭,进水灯亮。
(５)重复两次(１)—(４)的过程(６)第三次按下限按钮时,蜂鸣器灯亮五秒钟后灭,整个过程结束。
(７)操作过程中,按停止按钮可结束动作过程。
(８)手动排水按钮就是独立操作命令,按下手动排水后,必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态,严格按图1-2 所示接线,注意12V与24V电源的正负不要短接,电路不要短路,否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中,再将另一端插到220V电源插板。
3、将 PLC 主机上的电源开关拨到开状态,并且必须将PLC串口置于STOP状态,然后通过计算机或编程器将程序下载到PLC中,下载完后,再将PLC的串口置于RUN状态。
4、接通 2、7(2、4、2、5、2、6 不接通),否则无法正确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒,循环次数为5次。
任务二:三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法与了解本实训的指令程序。
PLC电工实训项目内容
实训项目基本规划环节1：电气控制实训实训基本内容：三相异步电动机点动控制电路的安装接线。
（1）实验所需电气元件明细表：（2）电气原理图1（a）电路原理图点动控制电路中，由于电动机的启动停止，是通过按下或松开按钮来实现的，所以电路中不需要停止按钮；而在点动按制电路中，电动机的运行时间较短，无需过热保护装置。
控制电路如图1(a)所示。
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM线圈未能得电，它的触头处在断开状态，电动机M的定子绕组上没有电压。
若要使电动机M转动，只要按下按钮SB，使接触器KM通电，KM在主电路中的主触头闭合，电动机即可起动，但当松开按钮SB时，KM线圈失电，而使其主触头分开，切断电动机M的电源，电动机即停止转动。
在电路中，我们用一个控制变压器来提供控制回路的电源，控制变压器的主要作用是将主电路较高的电压转变为控制回路较低的工作电压，实现电气隔离。
要注意的是变压器的副边要加一个熔断器，否则副边控制回路的短路会将变压器烧毁。
（3）安装接线按照图1（b）选择熔断器FU、空气开关QS、接触器KM、按钮SB后开始接线，动力电路的接线用黑色，控制电路的接线用红色，接线工艺应符合要求。
在通电试车前，应仔细检查各接线端连接是否正确、可靠，并用万用表检查控制回路是否短路或开路、主电路有无开路或短路。
注意：当线路都接好后，测U12，V12两相的电阻时，电阻很小（约为20几Ω）但不等于0Ω，这并不是表示短路，这个阻值是变压器输入绕组两端的阻值，可以在不接上变压器之前进行测量或者将万用表打到阻值较小的档，同理在测控制回路时也是这样。
图1(b) 点动控制电路接线图（4）检测与调试检查接线无误后，接通交流电源，“合”上开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转。
若电机不能点动控制或熔丝熔断等故障，则应分断电源，分析排除故障后使之正常工作。
环节2：测量电路安装实训实训基本内容：电度表原理与接线、三相三线制电度表的直接接线。
plc实训报告
plc实训报告一、引言PLC（可编程逻辑控制器）是一种用于自动化控制系统的重要设备，它通过编程控制各种意图完成特定任务的输入、输出设备。
PLC在工业生产中起到了至关重要的作用。
本次实训报告旨在总结和分析我们小组在PLC实训过程中的经验和成果。
二、实训背景本次PLC实训是在大学自动化专业的课程安排下进行的，旨在培养学生对PLC控制系统的掌握和应用能力。
实训任务包括了PLC编程的基本语法、输入输出的设置、逻辑设计和故障排除等内容。
三、实训过程1. 实训任务一：PLC编程基础在实训的第一个任务中，我们学习了PLC编程的基本语法和指令。
通过实际操作，我们掌握了PLC编程软件的使用和PLC程序的编辑。
我们完成了一个简单的PLC程序，实现了基本的输入输出控制。
2. 实训任务二：输入输出设备设置在这个任务中，我们了解了PLC输入输出设备的种类和特点。
我们学会了如何配置和连接PLC和各种输入输出设备，以及如何通过编程实现输入输出的控制。
我们成功地将按钮和指示灯与PLC连接，并通过编程实现了对按钮的监控和指示灯的控制。
3. 实训任务三：逻辑设计和程序组织在这个任务中，我们学习了逻辑设计和程序组织的原则。
我们深入探讨了PLC程序中的逻辑关系和跳转指令的应用。
通过实际操作，我们建立了一个较为复杂的PLC程序，实现了一系列输入输出设备的控制和逻辑判断。
4. 实训任务四：故障排除与维护在实训的最后一个任务中，我们学习了PLC故障排除的基本方法和技巧。
通过分析和解决一些典型故障案例，我们提高了自己的故障排除能力，并学会了对PLC设备进行维护和保养。
四、实训结果通过本次PLC实训，我们小组成员的PLC控制能力得到了大幅提升。
我们不仅学会了基本的PLC编程知识和技术，还掌握了PLC设备的调试和维护方法。
在实训过程中，我们积极合作，共同解决了各种技术难题，取得了很好的成果。
五、实训心得本次PLC实训对我们来说是一次宝贵的学习机会。
电气控制与plc实训总结
电气控制与plc实训总结PLC实训总结在我所就读的工程类专业中，PLC实训被视为一门重要的课程，旨在培养学生在电气自动化方面的技能和知识。
通过这门实训课程，我深刻理解到了电气控制和PLC的重要性，并在实践中逐渐掌握了相应的技术。
一、电气控制的基本原理首先，电气控制是指通过电气设备和元件对电机等设备进行控制的过程。
在实训中，我们首先了解了电气控制的基本原理，如接触器的使用、继电器的工作原理等。
这些基础知识对我后续的实践起到了很好的铺垫。
二、PLC的介绍与应用PLC（可编程逻辑控制器）是电气控制领域中应用广泛的一种设备。
通过可编程控制器，我们可以自由地定义和修改控制逻辑。
在实训中，我们学习了PLC的基本构成、运作原理以及编程语言。
这些知识帮助我更好地理解PLC的应用和优势。
三、PLC编程与实践在掌握了PLC的基础知识后，我们开始进行实际的PLC编程与实践。
通过使用西门子S7-200系列PLC进行实验，我亲自体验了PLC编程的方法与技巧。
我们组织团队完成了一个简单的流水线自动化控制系统的设计，其中包括了搬运机器人、传送带以及各种传感器。
通过PLC的编程，我们实现了整个系统的自动化运行。
这个实践过程锻炼了我们的团队合作能力和解决问题的能力。
四、实验中遇到的问题与解决方法在实验过程中，我们也遇到了一些问题。
其中最常见的问题是硬件连接错误、逻辑控制错误等。
针对这些问题，我们通过检查电路连接、PLC编程代码以及使用逻辑分析仪等设备进行故障排除。
这些实际问题的解决过程让我受益匪浅，不仅加深了对电气控制理论的理解，还提高了我的实践能力。
五、实训的总结与收获通过这门PLC实训，我不仅学到了很多专业知识和技能，还养成了良好的实践习惯。
我明白了电气控制在工程领域的广泛应用的重要性，也感受到了PLC这种先进技术的强大功能。
与此同时，我也意识到PLC领域仍存在许多问题和挑战，需要我们不断学习和探索。
六、未来的学习计划和发展方向基于对PLC实训的总结和收获，我对未来的学习计划和发展方向有了一定的规划。
2024年电气控制及PLC应用实训总结
2024年电气控制及PLC应用实训总结一、项目背景随着科技的不断进步，各行各业对电气控制及PLC应用的需求越来越大。
为了培养适应现代工业发展需要的电气控制及PLC 应用技术人才，我校于____年开设了电气控制及PLC应用实训课程。
本次实训的目标是通过理论学习和实际操作，提高学生在电气控制及PLC应用方面的综合能力。
二、实训内容本次实训主要分为两个模块：电气控制和PLC应用。
1. 电气控制模块在电气控制模块中，我们学习了电气控制原理、电路图符号、电气元件的选型和连接以及电气控制系统的设计与调试等内容。
通过学习，我们深入了解了电气控制的基本原理和方法，并能够独立完成电气控制系统的设计、故障检修和调试工作。
2. PLC应用模块在PLC应用模块中，我们学习了PLC基本概念、PLC编程和PLC应用技术等内容。
通过实际操作，我们学会了PLC编程软件的使用、PLC输入输出的配置以及模拟量和数字量的处理等技术。
同时，我们还学习了PLC网络通信和远程监控等高级应用技术。
三、实训过程1. 基础理论学习在实训开始之前，我们首先进行了电气控制和PLC基础理论的学习。
通过课堂讲授和自主学习，我们掌握了相关的基本概念和知识，为后续的实践操作打下了坚实的基础。
2. 实际操作训练在基础理论学习之后，我们进行了一系列的实际操作训练。
通过教师的指导和辅助，我们分别完成了电气控制系统和PLC系统的搭建、调试和运行。
在实践过程中，我们不断遇到各种问题，通过查阅资料和与同学的讨论，逐渐解决了这些问题，并提升了自己的实际操作能力。
3. 实训项目实施在实训的最后阶段，我们根据所学知识和能力，开始进行实训项目的实施。
我们选择了一个具体的生产现场，根据实际需求，设计并实现了一个完整的电气控制系统和PLC应用方案。
通过实际操作，我们体会到了电气控制和PLC应用技术在实际生产中的重要性和价值。
四、收获和体会通过本次实训，我收获了很多。
1. 理论知识的积累：通过学习和实践，我深入理解了电气控制和PLC应用的基础知识和原理，为将来的工作打下了坚实的基础。
PLC实训项目汇总
(2)分别选定速度档位 N1、N2 与 N3,然后将启动/停止开关置为“启动”,观察电进电动机如何运行。按停止按钮,使电机停转。
(3)将正转/反转开关设置为“反转”,重复(2)的操作。
(4)选定 S 档,进入手动单步方式,启动/停止开关设置为“启动”时,每按一下单步按钮,电机进一步。启动/停止开关设置为“停止”,使步进电机退出工作状态。尝试正反转。在没有按下单步档 S 时,直接按手动也就是单步运行。
5、实训操作按工作方式操作。
九、思考题
1、洗衣机搅轮正转、反转的时间改为10秒,循环次数为5次。
任务二:三相电动机的顺序控制
一、实训目的
1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法与了解本实训的指令程序。
3、掌握I/O口的分配与I/O口接线方法。
4、理解编程器的基本操作以及编程器的输入、修改、检查与运行操作。
4、接通 2、6(2、4、2、5、2、7 不接通),否则无法正确运行演示程序。
5、按照实训控制要求进行操作,观察其现象。
九、思考题
1、要求:先正转启动运行30秒,然后停止2秒,再反转启动运行30秒,再停止2秒,反复执行。
任务三、步进电机控制
一、实训目的
1、了解步进电动机的工作原理。
2、理解使用步进梯形指令编程的方法。
3、理解用梯形图编程的方法与了解指令程序编法。
4、掌握I/O口的分配与I/O口的接法。
5、掌握编程器的基本操作以及编程器的输入、检查、修改与运行操作。
二、实训器材
1、亚龙PLC-主机单元一台。
2、亚龙PLC-步进电动演示板单元一台。
3、计算机或编程器一台。
plc控制技术实训总结(精选)
plc控制技术实训总结（精选）一、PLC介绍1、PLC的基本概念可编程控制器（Programmable Logic Controller,PLC）是以微处理器为基础，综合了计算机技术，自动控制技术和通信技术发展起来的一种通用的工业自动控制装置。
它具有体积小、功能强、灵活通用与维护方便等一系列的优点。
特别是工、交通、电力等领域获得了广泛的应用，成为现代工业控制的三大支柱之一可编程控制器是一种存储器控制器，支持控制系统工作的程序存放在存储器中利用程序来实现控制逻辑，完成控制任务、在可编程控制器构成的控制系统中，要实现一个控制任务，首先要针对具体的被控对象，分析它对控制系统的要求，然后编出相应的控制程序，利用编程器将控制程序写入可编程控制器的程序存储器中。
系统运行时，可编程控制器依次读取程序存储器中的程序语句,对它们的内容加以解释并执行。
现代PLC已经成为真正的工业控制设备。
可编程控制器的分类：根据硬件结构的不同，可以将PLC分为整体式、模块式和混合式。
1、PLC的结构PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同。
①CPU模块中央处理单元（CPU）是PLC的控制中枢。
它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。
当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映像区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映像区或数据寄存器内。
等所有的用户程序执行完毕之后，最后将I/O映像区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
为了进一步提高PLC的可靠性，近年来对大型PLC还采取双CPU构成冗余系统，或采用三CPU的表决式系统。
这样，即使一些CPU出现故障，整个系统仍能正常运行。
2024年电气控制及PLC应用实训总结报告
2024年电气控制及PLC应用实训总结报告一、实训目的及内容电气控制及PLC应用实训是电气工程专业核心课程, 旨在培养学生电气控制和PLC应用的能力。
本次实训主要包括电气控制原理的学习和PLC（可编程逻辑控制器）的应用实践。
通过本次实训, 我们可以深入了解电气控制原理和相关设备的使用以及PLC 编程的方法, 提高我们的实践操作能力和解决问题的能力。
二、实训过程1.学习电气控制原理在实训开始前, 我们对电气控制原理进行了系统学习。
通过学习电气控制的基本原理和各种元器件的工作原理, 我们对电气控制系统有了更深入的了解。
这为我们后面的实训操作打下了基础。
2.PLC编程实践在PLC编程实践阶段, 我们分为小组, 每个小组负责一个实验台的PLC编程和调试。
我们首先学习了PLC的基本编程语言和指令, 然后根据实验实际需求进行编写。
在编写的过程中, 我们深入理解了逻辑控制的原理和方法, 并学会了使用PLC来实现逻辑控制功能。
通过不断调试和修改程序, 我们最终成功实现了各个实验的目标。
3.实践操作和故障排除在实验进行中, 难免会遇到各种问题和故障。
在实践操作和故障排除的过程中, 我们需要仔细观察设备运行状态, 分析可能的故障原因, 并采取相应的措施进行修复。
通过这个过程, 我们的实践操作能力和问题解决能力得到了进一步提高。
三、实践成果通过本次实训, 我们收获了很多实践技能和知识。
主要成果如下:1.掌握了电气控制原理和设备使用方法, 对电气控制系统有了更深入的理解。
2.学会了PLC编程和调试, 掌握了PLC的基本编程语言和指令, 能够使用PLC实现逻辑控制功能。
3.提高了实践操作能力和问题解决能力，能够独立进行实验和故障排除。
4.培养了团队合作意识和沟通能力，在小组中共同完成了实验任务。
四、存在的问题与改进方向在实训过程中, 我们也遇到了一些问题, 主要有以下几个方面:1.对一些电气控制原理和设备使用方法的理解还不够深入, 需要进一步学习和实践。
电气自动化实训课报告
一、实习目的随着科技的不断发展，电气自动化技术在工业生产、日常生活等领域得到了广泛应用。
为了使我对电气自动化专业有一个更加深入的了解，提高动手能力和实践操作技能，本次电气自动化实训课程旨在通过实际操作，使我对电气自动化系统的组成、工作原理、应用等方面有更全面的掌握。
二、实习内容1. 实训项目：PLC编程与控制2. 实训设备：PLC编程软件、PLC控制器、触摸屏、传感器、执行器等3. 实训目标：（1）掌握PLC编程软件的使用方法；（2）了解PLC的工作原理及控制方式；（3）熟悉传感器、执行器等外围设备的接线及调试；（4）运用PLC实现工业生产过程中的自动化控制。
三、实习过程1. 学习PLC编程软件首先，我们学习了PLC编程软件的使用方法。
通过实际操作，掌握了软件的基本功能，如编程、调试、监控等。
同时，了解了PLC编程语言的基本语法和编程技巧。
2. PLC控制器及外围设备认识在了解PLC编程软件的基础上，我们对PLC控制器、触摸屏、传感器、执行器等外围设备进行了认识。
掌握了它们的性能特点、接线方法及调试方法。
3. PLC编程与调试根据实训要求，我们设计了一个简单的自动化控制程序。
在编程过程中，运用了PLC编程软件提供的各种指令和功能模块。
编程完成后，通过仿真软件进行调试，确保程序的正确性。
4. 实际接线与调试将编程完成的程序下载到PLC控制器中，进行实际接线。
在接线过程中，我们严格按照电路图进行操作，确保接线正确无误。
接线完成后，对整个系统进行调试，观察传感器、执行器等设备的运行情况，确保系统稳定运行。
5. 实训总结与反思通过本次电气自动化实训课程，我们对PLC编程与控制有了更加深入的了解。
以下是我们的实训总结与反思：（1）掌握了PLC编程软件的使用方法，能够运用编程软件实现简单的自动化控制程序；（2）了解了PLC的工作原理及控制方式，为今后的实际工作打下了基础；（3）熟悉了传感器、执行器等外围设备的接线及调试方法，提高了动手能力；（4）在实训过程中，培养了团队协作精神，提高了沟通能力。
电气自动化的实训报告
电气自动化的实训报告一、前言电气自动化作为一个发展日新月异的学科，对于掌握该领域的人才需求日益增长。
在学校里，我们有着各种各样的课程和实训，为我们打下坚实的电气自动化基础。
在本次实训中，我们将进一步探索电气自动化知识，增强技能，为今后的实践应用奠定基础。
二、实训内容本次实训内容包括PLC编程、电气控制设计、传感器应用等多个方面。
其中，我们通过系统的课程学习和实操演练，将所学知识进行了全面了解和理解，并掌握了一定的实际应用能力。
三、PLC编程实践PLC是电气控制的重要工具，通过对其编程，可以实现灵活的控制。
在本次实训中，我们实践了PLC编程。
首先，我们了解了PLC的基础概念和工作原理，并使用PLC模拟器进行程序设计。
通过加入不同的逻辑模块，掌握了PLC程序的编写和调试。
我们还模拟了各种工作场景，比如自动化包装流水线等，来检验我们所编写程序的稳定性和可操作性。
四、电气设计实践电气设计实践是本次实训的重要内容之一。
我们通过实践，深入了解了低压电器的选型、布线及安装等环节，并在实验室进行了电路设计实践。
我们学习了如何选取电源、制作电气原理图、设计接线方式等技能。
同时，我们还试着给一些电器设备进行增加开关、保护开关等措施的设计。
五、传感器应用实践在当今日益智能化的时代，传感器被广泛应用于各种智能化场景。
在本次实训中，我们学习了传感器的类型、应用场景，以及传感器安装和调试方法。
我们还进行了传感器的实际应用实验，比如用温度传感器检测热水器水温的变化，用光电传感器检测物品是否放置到了指定位置等等。
通过这些实操联系，我们掌握了传感器的基础应用技术。
六、总结本次电气自动化实训不仅让我们学到了实际的技术应用知识，也让我们感受到了实验室的氛围，增强了我们实际操作的能力和实践能力。
未来，我们将根据我们所学知识，不断探索和实践，以此提高我们在电气自动化领域中的技术能力和实现能力。
2024年电气控制及PLC应用实训总结报告
2024年电气控制及PLC应用实训总结报告一、实训目的及背景本次实训旨在培养学生对电气控制及PLC应用的实际操作能力，通过实践操作，使学生熟悉电气控制系统的原理和PLC编程的基本方法，为以后从事相关工作提供基础知识和技能。
二、实训内容及过程本次实训分为两个阶段，第一阶段是电气控制系统的基础实训，包括电气元件的基本知识、电气控制电路的设计与调试等；第二阶段是PLC应用实训，主要包括PLC编程与实际应用。
1. 电气控制系统的基础实训在第一阶段的实训中，我们首先学习了电气控制系统的基本原理和常见电气元件的使用方法。
通过实际操作，我们了解了电气元件的功能和参数，学会了使用万用表进行电路测量和故障排查。
在电气控制电路的设计与调试实训中，我们通过选用不同的电气元件，设计了不同复杂度的电气控制电路，并进行了调试。
通过这一实训，我们掌握了电气控制电路的设计思路和调试技巧。
2. PLC应用实训在第二阶段的实训中，我们主要学习了PLC的基本概念和编程方法。
通过使用实验箱和PLC编程软件，我们实际操作了PLC的编程和调试过程。
在实训的过程中，我们了解了PLC的输入输出模块的使用方法，了解了PLC的常见指令和程序逻辑的设计。
在实训的最后，我们还进行了一个综合实训项目，通过运用所学的知识和技能，设计并实现了一个简单的自动控制系统。
通过这个项目，我们巩固了前期学习内容，并锻炼了自己的动手能力和综合应用能力。
三、实训收获与反思通过这次电气控制及PLC应用实训，我获得了很多实践经验和技能。
首先，我对电气控制系统的基本原理和常见元件有了更深入的了解。
其次，我掌握了使用万用表进行电路测量和故障排查的方法。
最重要的是，我学会了使用PLC进行自动控制的编程。
在实训过程中，我也遇到了一些问题。
首先是对电气元件的参数理解不深，导致在设计电气控制电路时选择错误的元件；其次是在PLC调试过程中，没有考虑到一些特殊的逻辑情况，导致程序无法正确运行。
自动化15-12班PLC实训内容
电气控制与PLC实训项目一：复杂PLC控制程序调试实训项目二：设计性题目任选一：AB杯竞赛项目任选二：翻转和外圆加工单元任务三：物料装卸控制学生姓名：学号：班级：实训要求：1.规定时间内，完成3项综合题目，其中项目一为必做项目；项目二为任选项目，三选二，超额完成有加分。
2.项目一、二在主教D座三菱PLC实验室完成。
3.任选一、任选二、任选三可以在四楼三菱PLC实验室、四楼罗克韦尔实验室进行实训，不限定PLC种类。
4.实训小组以3人为一组，超过人数有扣分。
5.考核内容包括：预习报告，团队合作，调试完成，验收提问，器材整理，完成报告等。
项目一：复杂PLC控制程序调试实训见实验指导书：1.机械手2.交通灯3.装配流水线4.四节传送带的模拟控制任选题目一：AB竞赛综合设计项目一、机器人托盘堆垛机场景及工作流程1. 太阳能板产品经过剪切后，由进料传送带运至机器人工作单元；2. 机器人将太阳能板产品从进料传送带上搬移至堆垛区传送带上；3. 当机器人搬移10块太阳能板产品后，操作员通过开放门往堆垛区传送带上放置一个包装箱（操作员放置包装箱时不需要进入机器人工作单元）；4. 机器人将10块太阳能板产品放入包装箱内进行打包；5. 机器人将打包好的包装箱从包装区搬移至出料传送带上运出。
二、危险点信息No.1：进料传送带机器人工作单元入口点1. 太阳能板产品经过剪切后，由进料传送带运送至机器人工作单元；2. 操作员和维护人员不允许从该处进入机器人工作单元，以免被机器人手臂冲撞而导致伤残，甚至死亡；3. 设计安全方案。
No.2：操作员放置包装箱区域1. 操作员将包装箱放置在堆垛区传送带上，由机器人进行最终包装（操作员放置包装箱时不需要进入机器人工作单元）；2. 操作员的工作区（长度2米）是开放的，如果操作员在该区域内，机器人应当停机，直到操作员离去；3. 为了安全起见，不允许操作员通过此开放门进入机器人工作单元，以免被机器人手臂冲撞而导致伤残，甚至死亡；4. 需设计满足要求的安全方案。
电气自动化的实训报告
电气自动化的实训报告1. 实训背景介绍在电气自动化领域，实训是提高学生理论知识和实践能力的重要环节之一。
本次实训旨在通过完成一系列电气自动化实验，培养学生在电气控制系统搭建与调试方面的技能。
2. 实训目标本次实训的主要目标是使学生掌握以下技能：- 熟悉PLC（可编程逻辑控制器）及HMI（人机界面）的基本原理；- 学习使用PLC编写基本的程序逻辑；- 掌握电气控制系统的搭建与调试方法；- 实践项目实施，加深对电气自动化的理解。
3. 实训内容3.1 实验1: PLC基本功能实验本实验通过使用PLC编写程序实现灯泡的控制。
学生需要了解PLC的基本概念、工作原理以及如何编写简单的逻辑控制程序。
3.2 实验2: 双联电机控制系统本实验中，学生需要搭建一个双联电机控制系统，并使用PLC编写控制程序使两个电机能够实现前进、后退、停止等动作。
通过这个实验，学生可以学习到如何使用PLC控制多个电机之间的协调工作。
本实验中，学生需要搭建一个温度控制系统，通过PLC控制加热器的温度。
学生需要学习如何将传感器的检测信号输入PLC，并根据检测信号编写控制程序，使加热器能够达到预设温度。
4. 实训流程4.1 实训准备学生需要事先了解实训所需设备和材料，并按照实训要求进行准备。
实训前，学生还需要阅读相关电气控制知识，为实训做好充分准备。
4.2 实训步骤a) 实验1: PLC基本功能实验- 学生首先搭建实验电路，并将PLC与HMI连接；- 学生阅读PLC编程软件的使用手册，并使用软件编写简单的控制程序；- 学生将编写好的程序下载到PLC中，通过操作HMI控制灯泡的亮灭。
b) 实验2: 双联电机控制系统- 学生按照实训要求，完成双联电机控制系统的搭建；- 学生使用PLC编写控制程序，使两个电机能够前进、后退、停止；- 学生通过操纵HMI实现电机的控制。
- 学生搭建温度控制系统所需的电路和装置；- 学生使用PLC编写控制程序，实现对加热器温度的控制；- 学生通过调节HMI上的控制参数，观察加热器温度的变化。
《电气控制与PLC》课程综合实训项目
《电气控制与PLC 》课程综合实训项目一、项目名称：C620-1型车床电气线路的安装与调试 二、项目能力目标1、熟悉普通车床的基本组成和控制过程。
掌握机床电气控制线路的特点和控制要求。
提高识别机床电气控制电路的能力。
2、掌握成套低压电气控制柜的装配与调试方法。
3、提高机床电气控制线路的综合装配与调试能力。
三、项目实施环境条件1. 场地：4#实训楼供用电实训室。
2. 设备：电气控制柜10套。
3. 工具仪表：常用电工工具，万用表1只。
4. 材料：三色导线若干 四、理论知识准备1、机床的主要结构及运动形式(1) 主要结构：C620-1型车床的结构示意图如图1所示，主要由车身、主轴变速箱、进给箱、溜板箱、溜板与刀架等几部分组成。
图1 普通车床的结构示意图(2) 运动形式车削加工的基本运动是主轴通过卡盘带动工件旋转，溜板带动刀架做直线移动。
前者为主运动，承受车削时的主要切削功率；后者为进给运动，使刀具移动，进行切削。
机床的主传动是主轴的旋转运动，且由主轴电动机通过带传动传到主轴变速箱再旋转的；车床刀架的纵向运动与横向运动，均为进给运动。
机床的其他进给运动是由1—进给箱 2—挂轮箱 3—主轴变速箱 4—溜板与刀架 5—溜板箱 6—尾架 7—丝杠 8—光杠 9—床身主轴传给的。
C620-1型车床的主轴和进给运动都是由一台电动机拖动的，由变速箱、主轴箱实现机械式有级调速。
因此，机床共有两台电动机，一台是主轴电动机，带动主轴旋转；另一台是冷却泵电动机，为车削工件时输送冷却液。
2、机床对电气线路的基本要求(1) 机床共有二台电动机，其中1M 是主轴电动机带动主轴旋转；2M 是冷却液泵电动机，为车削工件时输送冷却液。
(2) 2台电动机功率都不大，主轴电动机启动时负载为轻载，故都采用380V 电源供电，全压启动。
(3) 机床要求两台电动机只能单向运动， 且采用全压直接启动。
(4) 机床具有工作照明和电源及工作指示。
plc实训报告总结
plc实训报告总结（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、实习报告、职业规划、职场语录、规章制度、自我介绍、心得体会、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work summaries, internship reports, career plans, workplace quotes, rules and regulations, self introductions, insights, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!plc实训报告总结plc实训报告总结（精选10篇）总结是对过去一定时期的工作、学习或思想情况进行回顾、分析，并做出客观评价的书面材料，它可以有效锻炼我们的语言组织能力，让我们来为自己写一份总结吧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务一：全自动洗衣机控制设计一、实训目的1、了解编程器的基本操作以及编程器的输入、检查和运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写和调试运行。
3、了解I/O口分配和I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式：（１）按启动按钮，首先进水电磁阀打开，进水指示灯亮。
（２）按上限按钮，进水指示灯灭，搅轮在正反搅拌，两灯轮流亮灭。
（３）等待几秒钟，排水灯亮，后甩干桶灯亮了又灭。
（４）按下限按钮，排水灯灭，进水灯亮。
（５）重复两次（１）—（４）的过程（６）第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭，整个过程结束。
（７）操作过程中，按停止按钮可结束动作过程。
（８）手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态，严格按图1-2 所示接线，注意12V和24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将PLC 主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC的串口置于RUN状态。
4、接通2.7（2.4、2.5、2.6 不接通），否则无确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒，循环次数为5次。
任务二：三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法和了解本实训的指令程序。
3、掌握I/O口的分配和I/O口接线方法。
4、理解编程器的基本操作以及编程器的输入、修改、检查和运行操作。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC三相异步电动机顺序控制单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理三相电动机顺序控制要求如下：（1）先拨上正转开关SB1，再拨下SB1，电机以Y-△方式启动，Y形接法运行5秒后转换为△形运行。
（2）先拨上停止开关SB3，再拨下SB3，电机立即停止运行。
（3）先拨上反转开关SB2，再拨下SB2，电机以Y-△方式启动，Y形接法运行5秒后转换为△形运行。
正转时，反转无法启动；反转时，正转无法启动。
正反转的切换只能通过停止来实现。
（4）先拨上停止开关SB3，再拨下SB3，电机立即停止运行。
四、I/O分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机的电源开关拨到关状态，严格按图2-2所示接线，注意12V和24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将PLC主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC串口置于RUN状态。
4、接通2.6（2.4、2.5、2.7 不接通），否则无确运行演示程序。
5、按照实训控制要求进行操作，观察其现象。
九、思考题1、要求：先正转启动运行30秒，然后停止2秒，再反转启动运行30秒，再停止2秒，反复执行。
任务三、步进电机控制一、实训目的1、了解步进电动机的工作原理。
2、理解使用步进梯形指令编程的方法。
3、理解用梯形图编程的方法和了解指令程序编法。
4、掌握I/O口的分配和I/O口的接法。
5、掌握编程器的基本操作以及编程器的输入、检查、修改和运行操作。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-步进电动演示板单元一台。
3、计算机或编程器一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理1、步进电机控制要求如下：步进电机的控制方式是采用四相双四拍的控制方式，每步旋转15°，每周走24步。
电机正转时的供电时序是电机反转时供电时序是2、步进电机单元设有一些开关，其功能如下：（1）启动/停止开关——控制步进电机启动或停止（2）正转/反转开关——控制步进电机正转或反转（3）速度开关——控制步进电机连续运行和单步运行，其中S 档为单步运行；N3 档为高速运行；N2 档为中速运行；N1 档为低速运行。
（4）单步按钮开关，当速度开关置于速度S档时，按一下单步按钮，电机运行一步。
四、I/O分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC的电源开关拨到关状态，严格按图3-2 所示接线，注意12V和24V电源的正负不要短接，电路不要短路，否则会损坏PLC 触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将PLC主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC串口置于RUN状态。
4、按下列步骤进行实训操作：（1）将正转/反转开关设置为“正转”。
（2）分别选定速度档位N1、N2 和N3，然后将启动/停止开关置为“启动”，观察电进电动机如何运行。
按停止按钮，使电机停转。
（3）将正转/反转开关设置为“反转”，重复（2）的操作。
（4）选定S 档，进入手动单步方式，启动/停止开关设置为“启动”时，每按一下单步按钮，电机进一步。
启动/停止开关设置为“停止”，使步进电机退出工作状态。
尝试正反转。
在没有按下单步档S 时，直接按手动也是单步运行。
九、思考题（1）如何改变步进电机的转速。
（2）编写一个使步进电机正转3.5圈，反转3圈的循环程序。
任务四、交通灯控制一、实训目的1、了解交通灯的工作原理及操作方法。
2、掌握PLC控制的PLC的I/O连接方法。
3、掌握梯形图的编程方法和理解指令程序的编法。
4、掌握编程器的基本操作以及编程器的输入、检查、修改和运行操作。
二、实训器材1、亚龙PLC—主机单元一台。
2、亚龙PLC—交通灯控制单元一台。
3、编程器或计算机一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、工作原理交通灯控制要求：（1）该单元设有启动和停止开关S1、S2，用以控制系统的“启动”与“停止”。
S3还可屏蔽交通灯的灯光。
（2）交通灯显示方式：当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，绿灯闪亮三次，闪亮周期为1秒，然后黄灯亮2秒，当南北方向黄灯熄灭后，东西方向绿灯亮，南北方向红灯亮，当东西方向绿灯亮到设定时间时，绿灯闪亮三次，闪亮周期为1秒，然后黄灯亮2秒，当东西方向黄灯熄灭后，再转回东西方向红灯亮，南北方向绿灯亮……周而复始，不断循环。
四、I/O分配表：五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态，严格按图4-2 所示接线，注意12V和24电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、将电源线插进PLC主机表面的电源孔中，再将另一端插到220V电源插板。
3、将PLC主机上的电源开关拨到开状态，并且必须将PLC串口置于STOP状态，然后通过计算机或编程器将程序下载到PLC中，下载完后，再将PLC串口置于RUN状态。
4、实训操作过程：（1）将启动S1 先拨上再拨下，观察交通灯的变化。
（2）拨上屏蔽开关S3，观察灯的变化，拨下S3，观察灯的变化。
（3）拨上停止开关S2，观察灯的变化，拨下S2，观察灯的变化。
（4）比较开关S2与S3的作用。
S2使灯永远熄灭，S3使灯暂时熄灭。
九、思考题要求：交通灯控制系统在7：00～22：00 按本实训要求工作，22：00～7：00 改为东西南北黄灯闪烁，循环工作（程序调试时，时间调整为7：00～22：00 工作5分钟，22：00～7：00 工作2分钟）。
试修改控制程序并调试。
任务五、四层电梯控制一、实训目的1、熟悉电梯的工作原理。
2、掌握多输入量、多输出量、逻辑关系较复杂的程序控制。
3、掌握梯形图的编程方法和理解指令程序的编法。
4、掌握编程器的基本操作以及编程器的输入、检查、修改和运行操作。
二、实训器材1、亚龙PLC—主机单元一台。
2、亚龙四层电梯控制单元一台。
3、编程器或计算机一台。
4、安全连线若干条。
5、PLC串口通讯线一条。
三、实训原理1、电梯输入信号及其意义：（1）位置信号位置信号由安装于电梯停靠位置的4个传感器SQ1～SQ4 产生。
平时为OFF，当电梯运行到该位置时ON。
（2）指令信号指令信号有4个，分别由“一至四”（K7～K10）4个指令按钮产生。
按某按钮，表示电梯乘客欲往相应楼层。
（3）呼梯信号呼梯信号有6个，分别由K1～K6个呼梯按钮产生。
按呼梯按钮，表示电梯外乘客欲乘电梯。
例如，按K3则表示二楼乘客欲往上，按K4则表示三楼乘客欲往下。
2、电梯输出信号及其意义（1）运行方向信号运行方向信号有两个，由两个箭头指示灯组成，显示电梯运行方向。
（2）指令登记信号指令登记信号有4个，分别由L11～L14个指示灯组成，表示相应的指令信号已被接受（登记）。
指令执行完后，信号消失（消号）。
例如，电梯在二楼，按“三”表示电梯乘客欲往三楼，则L12亮表示该要求已被接受。
电梯向上运行到三楼停靠，此时L12灭。
（3）呼梯登记信号呼梯登记信号有6个，分别由L1～L6个指示灯组成，其意义与上述指令登记信号相类似。
（4）楼层数显信号该信号表示电梯目前所在的楼层位置。
由七段数码显示构成，LEDa～LEDg分别代表各段笔划。
3、模拟电梯运行原则（1）接收并登记电梯在楼层以外的所有指令信号、呼梯信号，给予登记并输出登记信号。
（2）根据最早登记的信号，自动判断电梯是上行还是下行，这种逻辑判断称为电梯的定向。
电梯的定向根据首先登记信号的性质可分为两种。
一种是指令定向，指令定向是把指令指出的目的地与当前电梯位置比较得出“上行”或“下行”结论。
例如，电梯在二楼，指令为一楼则向下行；指令为四楼则向上行。
第二种是呼梯定向，呼梯定向是根据呼梯信号的来源位置与当前电梯位置比较，得出“上行”或“下行”结论。
例如，电梯在二楼，三楼乘客要向下，则按AX3，此时电梯的运行应该是向上到三楼接乘客，所以电梯应向上。
（3）电梯接收到多个信号时，采用首个信号定向，同向信号先执行，一个方向任务全部执行完后再换向。
例如，电梯在三楼，依次输入二楼指令信号、四楼指令信号、一楼指令信号。
如用信号排队方式，则电梯下行至二楼→上行至四楼→下行至一楼。
