海康威视协议设备使用指南

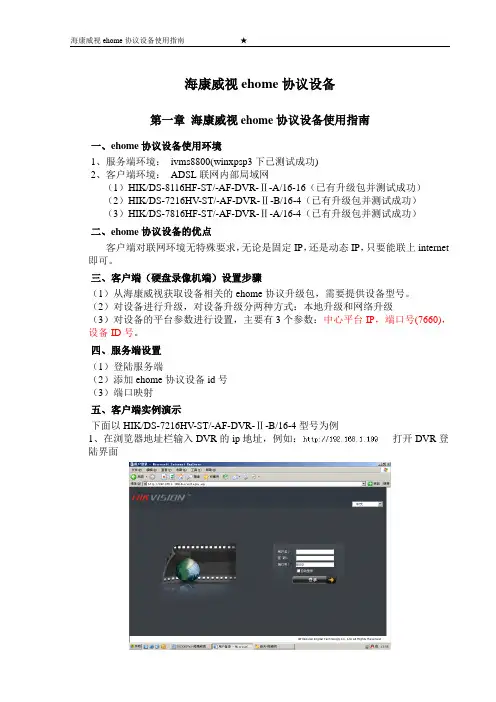

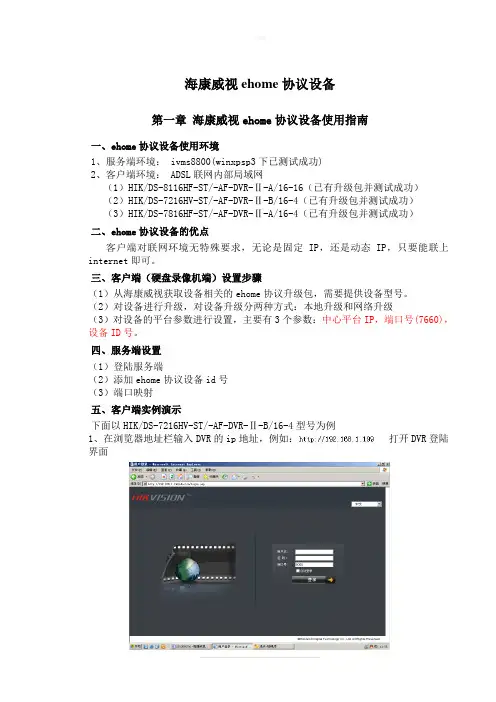

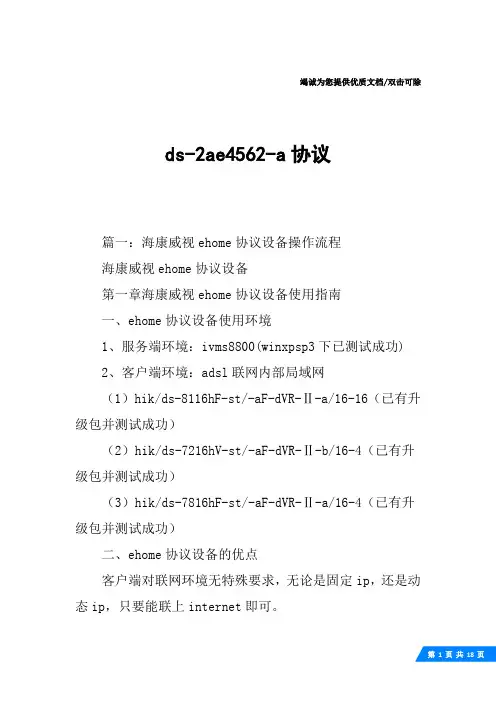

海康威视ehome协议设备

第一章海康威视ehome协议设备使用指南

一、ehome协议设备使用环境

1、中心平台软件服务端环境：ivms8800(winxpsp3下已测试成功)

2、硬盘录像机客户端环境：ADSL联网内部局域网

（1）HIK/DS-8116HF-ST/-AF-DVR-Ⅱ-A/16-16（已有升级包并测试成功）

（2）HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4（已有升级包并测试成功）

（3）HIK/DS-7816HF-ST/-AF-DVR-Ⅱ-A/16-4（已有升级包并测试成功）

二、ehome协议设备的优点

客户端对联网环境无特殊要求，无论是固定IP，还是动态IP，只要能联上internet即可。

三、硬盘录像机设置步骤

（1）从海康威视获取设备相关的ehome协议升级包，需要提供设备型号。

（2）对设备进行升级，对设备升级分两种方式：本地升级和网络升级

（3）对设备的平台参数进行设置，主要有3个参数：中心平台IP，端口号(7660)，设备ID 号。

四、中心平台视频服务器设置

（1）登陆服务端

（2）添加ehome协议设备ID号

（3）端口映射

五、硬盘录像机实例演示

下面以HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4型号为例

1、在浏览器地址栏输入DVR的ip地址，例如：http://192.168.1.199打开DVR登陆界面

2、输入用户名和密码（默认用户名为admin，密码为12345）点击登陆，进入DVR界面

3、点击配置

4、点击远程配置

5、点击设备维护或者远程升级

6、点击浏览，找到对应的解压缩后的升级文件，点击打开

7、点击升级，

8、点击确定

9、等待升级完成

10、重启设备

11、重新登陆：如果是HIK/DS-8116HF-ST/-AF-DVR-Ⅱ-A/16-16型号，可以用web界面，其中有一项“平台设置”：需要设置三项：

（1）平台的IP地址，比如122.34.71.141（平台的外网地址）

（2）Ehome注册的端口号：默认为7660

（3）设备的ID号，这个自己编写一个有意义的字母数字组成的ID号即可，长度为15位左右，比如cy20130601。

12、如果重新登录后没有“平台设置”这个菜单，请往下看：

注：HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4和HIK/DS-7816HF-ST/-AF-DVR-Ⅱ-A/16-4型号就没有。

13、telnet硬盘录像机的本地IP地址，比如:：telnet 192.168.1.199回车

（1）输入用户名，密码登陆（注：有的型号的硬盘录像机，用户名需输入root,密码是root 或12345才能登录，比如HIK/DS-7308HF-ST/-AF-DVR-Ⅱ-A/8-4），进入命令行操作模式，输入helpm或者setPrint显示帮助信息；

（2）输入setCMS 122.34.71.141：7660回车，此命令为设置注册中心平台视频服务器的IP地址及端口号，注意，端口号不能随便更改，一般为7660。注：121.33.72.147为中心平

台视频服务器的外网地址；

（3）输入setFrontId zb20130607回车，此命令为设置注册本地设备的ID号，ID号自己随意编，比如示例中的zb20130607；

（4）输入getCMS 可以查看已注册的IP地址、端口号、ID。

14、在配置时需要注意：

（1）硬盘录像机设备需要填写本地IP 及网关，连通外网；

（2）前端（硬盘录像机端）无需端口映射；

（3）中心平台视频服务器端需要映射TCP协议的554端口、6010端口、7302端口及12000-16000端口（注：12000-16000端口的映射数可以根据前端硬盘录像机的路数开放，但是需要修改中心平台软件的配置文件，在下面的“情况分析”中有介绍如何修改配置文件）；UDP协议的7660端口。

注：12000-16000端口为中心平台软件预设的2000路视频的端口，一路视频需要映射2个端口。例：一个16路的硬盘录像机就只需要映射12000-12031的端口，在增加一个8路的硬盘录像机就需开放12032-12047的端口，每新增一台硬盘录像机端口映射就是硬盘录像机的路数*2。

六、情况分析

（一）第一种情况

只有一个外网固定IP地址需要对应多台服务器，不能把外网固定IP与中心平台视频服务器单独对应的情况：需要根据前端硬盘录像机的路数修改配置文件；

（1）鼠标右键单击桌面这个图标，选择“属性”，单击“快捷方式”菜单下的“查找目标”键；

（2）打开stream文件夹，找到Ehomecfg文件，鼠标右键单击Ehomecfg文件，选择“编辑”；

（3）修改默认的2000为

需要上传的硬盘录像机的总路数；

（4）保存退出。

（5）端口映射从12000端口开始，映射硬盘录像机的总路数*2的端口数。

（二）第二种情况

2、中心平台有一个外网固定IP地址只对应中心平台视频服务器的情况：只需要做外网IP地址与中心平台视频服务器IP地址的全部端口映射。

第二章中心端视频监控软件安装及配置

一、安装前提

Ivms-8800集中监控管理系统是由海康威视自主开发的专用视频监控系统，下面就以Ivms-8800为例进行说明

1、软件获取：该软件必须通过海康威视正规渠道授权获取，并附带有本套产品安装，管理，调试说明说

2、加密狗获取：通过正规渠道获取的产品，默认会自带一个加密狗

二、安装条件

这里的安装条件指的是该产品所需运行的最低硬件配置的环境，这里以Ivms-8800为例来说明

一、硬件环境

1、CMS服务器：

CPU：intel Xeon X5620 2.4GHz

内存：4G DDR3

网卡：Intel 1000M NIC*2(安装最新网卡驱动)

2、其他服务器

CPU：intel Xeon X3440 2.53GHz

内存：4G DDR3

网卡：Intel 1000M NIC*2(安装最新网卡驱动)

3、解码服务器

CPU：Intel /AMD双核1.6GHz以上

内存：2G DDR2

网卡：Intel 或者RealTek的100Mbps以上网卡(安装最新网卡驱动)

二、软件环境

1、CMS服务器

操作系统：Windows Server 2008只支持32位操作系统,不支持XP SP2系统

JDK:Java Platform,Standard Edition,JDK6 Update 14

环境变量：java_HOME=JDK安装目录

应用服务器：Tomcat 6.18

数据库服务器：MySQL5.1.34/PostGreSQL9.0/Oracle 10G

2、其他服务器

操作系统：Windows Server2008 ，只支持32位操作系统

客户端：操作系统：Windows XP SP3/Windows 7只支持32位操作系统

显卡驱动：支持Overlay模式

三、安装步骤

1、CMS服务器安装

（1）找到海康威视产品包，找到CMS文件夹，执行CMS_V2.0.3_21897_Build20130403.exe 文件进入安装界面
