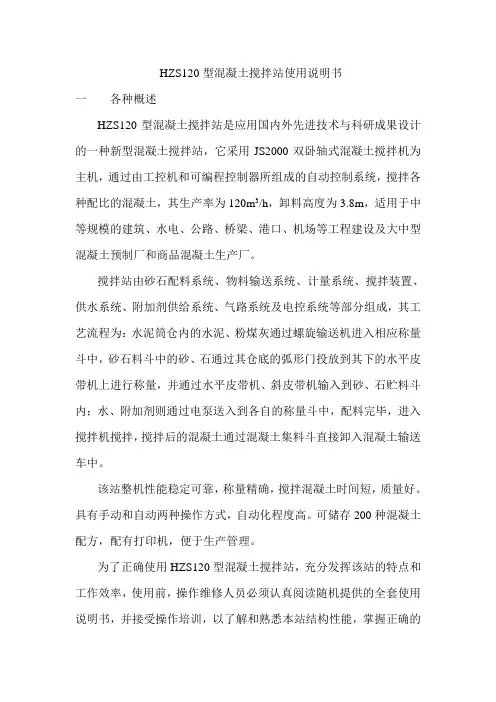

HZS120型混凝土搅拌站使用说明书一各种概述HZS120型混凝土搅拌站是应用国内外先进技术与科研成果设计的一种新型混凝土搅拌站，它采用JS2000双卧轴式混凝土搅拌机为主机，通过由工控机和可编程控制器所组成的自动控制系统，搅拌各种配比的混凝土，其生产率为120m3/h，卸料高度为3.8m，适用于中等规模的建筑、水电、公路、桥梁、港口、机场等工程建设及大中型混凝土预制厂和商品混凝土生产厂。
搅拌站由砂石配料系统、物料输送系统、计量系统、搅拌装置、供水系统、附加剂供给系统、气路系统及电控系统等部分组成，其工艺流程为：水泥筒仓内的水泥、粉煤灰通过螺旋输送机进入相应称量斗中，砂石料斗中的砂、石通过其仓底的弧形门投放到其下的水平皮带机上进行称量，并通过水平皮带机、斜皮带机输入到砂、石贮料斗内；水、附加剂则通过电泵送入到各自的称量斗中，配料完毕，进入搅拌机搅拌，搅拌后的混凝土通过混凝土集料斗直接卸入混凝土输送车中。
该站整机性能稳定可靠，称量精确，搅拌混凝土时间短，质量好。
具有手动和自动两种操作方式，自动化程度高。
可储存200种混凝土配方，配有打印机，便于生产管理。
为了正确使用HZS120型混凝土搅拌站，充分发挥该站的特点和工作效率，使用前，操作维修人员必须认真阅读随机提供的全套使用说明书，并接受操作培训，以了解和熟悉本站结构性能，掌握正确的操作和维修保养方法。
本产品执行GB10172-88标准。
本厂建立和实施了符合GB/T19001-2000-ISO9001:2000标准要求的质量体系。
二主要技术参数1 搅拌站的生产率120 m3/h2 卸料高度3800 mm3搅拌机型号JS2000出料容量 2 m3电机功率37X2 KW骨料粒径（砾石/卵石）40/60 4称量系统石料：型式电子秤计量范围50—2500kg计量方式单独计量砂：型式电子秤计量范围50—2500kg计量方式单独计量水泥：型式拉杆平衡秤计量范围20—1200kg计量方式二种料累计计量精度1%粉煤灰：型式拉杆平衡秤计量范围10—500kg计量方式单独计量计量精度1%掺合剂：型式拉杆平衡秤计量范围5—300kg计量方式单独计量计量精度1%水：型式拉杆平衡秤计量范围10—500kg计量方式单独计量计量精度1%附加剂：型式拉杆平衡秤计量范围1—70kg计量方式二种料累计计量精度1%5 物料输送装置水平皮带机输送机带宽1000 mm带速 1.6 m/s长度16000 mm电机功率11 kW 斜皮带输送机带宽1000 mm带速 1.8m/s长度39668 mm倾角230电机功率37 kW水泥螺旋输送机（3台）长度11430、9640、10480 mm直径323 mm 倾角26031.3028.60生产率100t/h电机功率18.5kW 粉煤灰螺旋输送机（1台）长度9060mm 直径273 mm 倾角32.30生产率80 t/h电机功率15kW掺和料螺旋输送机（1台）长度8060 mm 直径219 mm倾角37.10生产率50 t/h电机功率9.2 kW6供水系统水泵型号IS80-65-125流量50m3/h扬程20000mm功率 5.5 kw7附加剂供给系统水泵型号FB40-32-20流量 6.3 m3/h扬程20000mm功率0.75X2 kw8气动系统空压机型号w-1.0 2台排量 1.0 m3/min压力0.7 MPa功率７.５X2ＫＷ9砂、石贮料仓料仓容量：4X25 m3砂石种类４（三石一砂）种10水泥筒仓（共５套）２00ｔｘ３＋100ｔ＋５０ｔ11电气控制系统系统采用３８０Ｖ、５０Ｈｚ三相四线电源供电，供电变压器供电，供电变压器容量不小于５００ＫＶＡ。
2HZS120混凝土搅拌站配置说明(11版)
2HZS120混凝土搅拌站配置说明2HZS120是我公司综合近年来国内外多种机型的优点和先进技术，结合本公司多年生产混凝土搅拌设备的经验而开发的系列混凝土搅拌站。
该系列混凝土搅拌站是制备新鲜混凝土的成套专用设备，适用于各类大中型建筑施工，如水电、公路、港口、桥梁、机场、大中型预制件厂和商品混凝土生产厂等。
2HZS120配有我公司自行研制的计算机管理系统和自动控制系统，操作简单、方便。
采用Windows2000操作系统，全中文菜单显示，各设备状态全过程模拟显示并配有声光报警。
在搅拌站工作时，只需操作少量的按钮后，整个工作过程就全部转交计算机控制。
搅拌主机选用SICOMA双卧轴强制式搅拌主机，主要电气元件采用进口产品。
使2HZS120系列搅拌站的配置具有：搅拌性能优良、计量精确稳定、可靠性高、保养维修方便、高环保性能、模块化程度高等特点。
是混凝土施工及商品混凝土生产的理想和首选设备。
一、技术参数1、生产能力：2×120m3/h；2、搅拌主机：MAO3000/2000SDYHO仕高玛双卧轴搅拌主机/JS2000中联CIFA双卧轴搅拌主机；3、密实混凝土出料：2000L；4、骨料粒径：≤80mm；5、出料高度：≥4m;6、配料机：料仓容积25m3，秤斗容积2m3，共4个仓，单独计量；7、计量范围及精度：骨料：0～3000Kg±2%水泥：0～1000Kg±1%粉煤灰/矿粉：0～500Kg±1%水：0～450Kg±1%外加剂（液）：0～30Kg±1%说明:在动态时,以上各种配料精度为计量范围从等于或大于满量程30％到满量程以内。
8、装机总功率约：2×210kW；9、执行标准：GB/T10171-2005混凝土搅拌站（楼）GB4477混凝土搅拌机性能试验方法GB/T9142混凝土搅拌机GB/14902预拌混凝土GBJ107混凝土强度检验评定标准GBJ17钢结构设计规范JB/T834热带型低压电器技术条件GB10595带式输送机技术条件GB14249·1电子衡器安全要求JG/T5093建筑机械与设备产品分类及型号二、配置说明（每搅拌单元）1、配料站（4×25m3）＊骨料仓总容积：100m3，分为4个相同的料仓，每个料仓容积为25m3。
HZS120混凝土搅拌站介绍
HZS120混凝土搅拌站介绍
以HZS120商品混凝土混凝土商砼站为例回答混凝土商砼站的出产技能流程。
所谓HZS120混凝土商砼站是指该每小时的计划出产才能可以抵达搅拌产出120m3 的合格的商品混凝土。
还有其他类型的混泥土商砼站，如60混泥土商砼站，90混凝土商砼站，180混凝土商砼站等。
以上所说的是单机站，即只需一台拌合机的出产线，假如在一个混凝土商砼站里有并联的两条出产线，则称为双机站。
HZS120商品混凝土混凝土商砼站运用的是2m的拌合机，即每搅拌一盘（亦称一拌，一锅）商品混凝土（搅拌商品混凝土亦称打灰）可产出2m3 的体积。
打灰的一个周期一般为60 秒钟，即 1 小时可以打60 盘，每盘出2m3 灰，602=120m3/h便由此得来。
我们一般总称的混凝土商砼站，其实有搅拌楼与混凝土商砼站之分。
所谓搅拌楼是指骨料经一次进步而结束全部出产流程的系统。
而混泥土商砼站是指骨料经二次或二次以上进步而结束全部出产流程的系统。
从核算上来看，大概有80%以上的用户缔造的是混泥土商砼站而不是搅拌楼，其首要原因是前者的总造价要低些。
作为一个出产公司，习惯上无论是搅拌楼仍是混凝土商砼站，一般都总称为混凝土商砼站。
对于一座混凝土商砼站的出产才能，也可很快预算出来：假如该站运用的是一台2m3 的搅拌机，每小时应产出120m3 商品混凝土，现按100 m3 核算，每天按机器工作12 小时，每月打灰20
天，每年按10 个月核算，那么一年可出产100122010=240000m3灰。
明显，上面核算所留的余量仍是比较大的.。
HZS120搅拌站安装说明书
1 准备工作： (3)1.1 人员准备 (3)1.2 工具准备 (3)1.3 基础复合 (3)2 水泥仓的安装： (3)2.1 支架组装 (3)2.2 支架就位 (4)3 仓体附件组装 (4)3.1 除尘器的组装 (4)3.2 爬梯护栏及顶部护栏安装 (4)3.3 料位仪的安装 (5)4 仓体吊装 (5)5 使用四只M12X40的螺栓将上料管与仓进料管连接。
(5)6 主机的组装 (5)6.1 安装主机支腿 (5)6.2 安装走台： (5)6.3 二层计量总成的组装 (6)6.4 安装接料斗 (8)7 控制室及支架的安装： (8)8 皮带机的安装 (9)9 配料机的安装 (12)10 吊装螺旋输送机 (13)11 安装水路和添加剂路 (14)12 接线调试 (15)13 维护保养 (15)H Z S 120 型混凝土搅拌站安装说明HZS120型混凝土拌合站示意图1 准备工作：1.1 人员准备安装工25人（登高作业人员10人、力工10人、操作工至少2人、维修保养工2人、电工1人）、电气焊工1人、专职起重工2人、负责人2人。
1.2 工具准备抽芯铆枪1把、手电钻1把、理石锯1把、角向磨光机（砂轮片2片）、锯弓1把、锯条10支、刀子1把、粗纱纸10张、内六角扳手1套、3T、5T 吊葫芦各1个、保险带10条、安全帽每人一顶、尖锥4个、大绳20米2根、大锤1 把、中锤1把、长撬杠4根、钢丝绳吊车自备、线辊带单机插座1个、线坠、施工线、管钳2把（750、450）、套丝工具1套、千斤顶（5T）1个、玻璃胶枪1把、铁丝15kg、胶布2种（绝缘、防水各20卷）、钳子、活扳手、呆扳手5套、套筒扳手2套、、电焊机1台、气割设备1套、吊车16T或25T、50T各1部、照明灯2个、经纬仪1台，安全带4条。
1.3 基础复合基础复核、校验基础各部尺寸是否准确，并标出各主要部位中心线。
1.4 吊车选型吊车额定力矩计算：吊车额定重量×额定重量对应的半径=额定力矩极限荷载计算：额定力矩/最大工作半径=极限荷载粉罐总长19.4m，总重约9T，工作半径按6~10m考虑，风荷载、吊车臂杆重等因素，估算极限荷载为20T，反推吊车额定重量。
HZS120型混凝土搅拌站

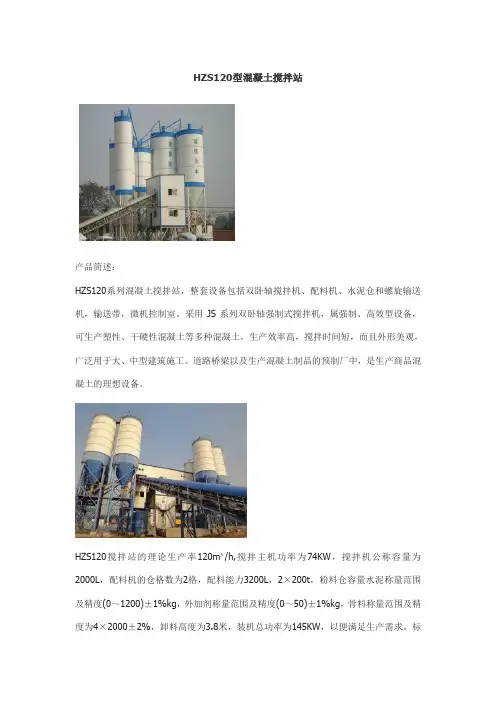

HZS120型混凝土搅拌站产品简述：HZS120系列混凝土搅拌站，整套设备包括双卧轴搅拌机、配料机、水泥仓和螺旋输送机，输送带，微机控制室。
采用JS系列双卧轴强制式搅拌机，属强制、高效型设备，可生产塑性、干硬性混凝土等多种混凝土，生产效率高，搅拌时间短，而且外形美观，广泛用于大、中型建筑施工、道路桥梁以及生产混凝土制品的预制厂中，是生产商品混凝土的理想设备。
HZS120搅拌站的理论生产率120m³/h,搅拌主机功率为74KW，搅拌机公称容量为2000L，配料机的仓格数为2格，配料能力3200L，2×200t，粉料仓容量水泥称量范围及精度(0～1200)±1%kg，外加剂称量范围及精度(0～50)±1%kg，骨料称量范围及精度为4×2000±2%，卸料高度为3.8米，装机总功率为145KW，以便满足生产需求。
标配参考总重量90×103kg。
HZS120系列混凝土搅拌站主要特点：HZS120/2HZS120混凝土搅拌站结构图：(一)采用模块式结构，整机安装、搬迁十分方便，设备造价低。
1.主机采用JS2000型双卧轴强制式混凝土搅拌机，搅拌质量好、效率高。
2.骨料采用配料机配料，计量准确，生产效率高。
3.水泥、水、液体外加剂的配料均采用电子秤计量，配料精度高。
4.供水系统采用水泵加压原理，使水流速加快，喷洒均匀5.骨料上料采用皮带式输送机，寿命长，工作效率高。
6.电气控制系统主要元器件全部采用进口，性能可靠，操作使用方便，有打印功能，带空调。
(二) 整体美观大方，安装、拆卸方便, 每层外包装侧面可打开，便于检修、更换配件；1.所有料秤均采用独立计量，一秤一表，提高了计量精度；2.骨料提升采用皮带机，动力强劲，便于维护；3.所有粉料在输送、计量、投放过程中都处于封闭状态，彻底杜绝粉尘排放各部位均采用性能可靠、传动平稳的传动机构，有效降低噪音；搅拌主楼及皮带机全部采用环保外包装，从而进一步降低了粉尘及噪音污染；4.先进的控制系统, 采用目前世界上最小的配料控制仪表，配料精确稳定，计算方法先进，有效控制误差；具有故障诊断系统，能指导并帮助用户进行故障排除；配方的储存及调用灵活机动，可随时调用任意配方。
HZS系列混凝土搅拌站技术参数(精)
HZS系列混凝土搅拌站技术参数号技术参数HZS90 / 2HZS90 / 2×HZS90HZS120 / 2HZS120 / 2×HZS120HZS180 /2HZS180 / 2×HZS180理论生产率（m3/h)90 / 2⨯90 / 2⨯90 120 / 2⨯120 / 2⨯120180 / 2⨯180 /2⨯180卸料高度（m）444搅拌主机型号MAO2250/1500H MAO3000/2000H MAO4500/3000AH 搅拌功率（kW）2×302×372×55生产周期(s）606060进料容量(L）225030004500出料容量(L）150020003000骨料粒径（mm）≤80≤80≤80骨料仓容量（m3）（可选）16⨯3 25⨯4 30⨯4粉料仓容量(t）（可选）150×2+100×1 200×4 200×4配料站配料能力(L/罐)240032004800斜皮带机输送能力（t/h)600900900螺旋输送机生产率（t/h）9090110装机容量（kW）145 / 290 / 290210 / 420 / 420260 / 520 / 520外型尺寸（长×宽）(m）51×18 / 45×34/ 45×3053×26 / 53×41 / 53×3753×26 / 53×41/ 53×37砂、石计量范围及精度（kg）（0~2000）±2%（0~3000)±2％（0～4500)±2％水泥计量范围及精度(kg)（0～800）±1％（0～1000)±1%（0~1500）±1%粉煤灰计量范围及精度（kg）（0~400）±1％（0～500）±1%(0~700）±1%水计量范围及精度(kg）(0～350）±1％（0～500）±1%（0~700）±1%外加剂计量范围及精度(kg)(0～30）±1%（0～30）±1％（0～50）±1％粉料供给系统1、称量系统包括骨料称量、校验系统，粉料称量系统、水称量系统、外加剂称量系统。
HZS120混凝土搅拌站使用说明书(2005)-1
HZS120混凝土搅拌站序言非常感谢您选用中联重科制造的HZS120混凝土搅拌设备。
HZS120混凝土搅拌设备是中联重工科技发展股份有限公司最新开发的混凝土机械，能拌制出各类高质量水泥混凝土。
它吸收了当今国内外搅拌设备的先进技术，集中体现了几十年来我公司在混凝土机械领域所取得的科研成果和设计经验，机电一体化高度集中，主要配套件均选用世界著名品牌，产品性能高效可靠，具有安装简易、操作方便、环保节能等特点。
HZS120混凝土搅拌设备必将成为您理想的施工设备。
本使用说明书的目的，在于使设备主管及操作、维修人员熟悉机器，学会设备的正常使用与维修，确保设备运行可靠，延长使用寿命，减少维修费用和不必要的损失。
因此，我公司的技术服务人员将在现场指导安装、调试设备，并对操作、维修人员进行基本的培训。
除此之外，操作、维修人员在首次操作前，必须认真阅读本手册的全部内容。
本说明书的主要内容包括：·性能参数和结构原理·安全规则·操作使用说明·保养维护说明·故障原因及处理方法以下情况我公司对混凝土搅拌设备出现的质量问题不予保证：·不遵守操作规程的任何操作和维护。
·使用超出了本说明书所列范围的其它用途。
设备操作、维修人员不但要熟悉本说明书的安全指南，而且应遵守国家及当地的有关法规。
为保证混凝土搅拌设备的性能，请使用我公司提供的配件。
任何代用品或仿制品均有可能导致搅拌设备的严重损坏，对此我公司概不负责。
如果对设备出现的问题有任何疑问，请与我公司在当地的客户服务部联系。
在保证搅拌设备的性能前提下，我公司对产品将会不断改进，更改部分，恕不另行通知。
如设备与说明书有不相符之处，请以实物为准。
出厂编号：出厂日期：重要注意事项用户使用前请认真阅读说明书，并严格按照说明书的有关规定进行操作、维护与保养，同时应注意下列事项：➢严格执行国家及其所在地区的有关安全法规、法令、条例。
HZS120混凝土拌和站技术规格书分项报价(商混)
HZS120型周期式混凝土搅拌站技术规格书成都市新筑路桥机械股份有限公司一、 HZS120混凝土搅拌站简述HZS120型混凝土搅拌站是以分批方式搅拌水泥混凝土的搅拌站，该站控制系统采用了分布式集散控制系统。
整套系统使用自动配料机，生产过程完全自动化，只需通过计算机工作窗口的电子控制键或控制台按钮，就能实现对整个设备的自动运行控制。
本站沙石料系统采用四个料仓，每个料仓设有大小两个独立料门和两套执行气缸装置及一套称量装置，气缸在配料控制器控制下可以实现粗、精两级配料，配料精度准确、可靠。
沙石料提升采用皮带提升机加缓冲仓的方式，使沙石料提升系统的可靠性大为提高。
粉料系统采用了高支承，短螺旋输送机直接输料方案，使粉料配料速度大为提高。
搅拌主机采用双卧轴强制式搅拌器，搅拌强度大，均质性好，搅拌时间短，能够适应于搅拌高性能混凝土、建筑塑性混凝土、干硬性及半干硬性混凝土，以及泵送混凝土。
该站适应于中等规模的商品混凝土搅拌站，用于铁路、公路、桥梁、港口、水电、机场、市政等工程建设。
HZS120水泥混凝土搅拌站具有如下几个突出特点：1．整套设备自动配料,配料精度高，具有各级配料飞料补偿功能。
在工作的周期各种原料级配精度为要求配合比，控制系统先进可靠，可以实现生产过程全自动控制，计算机操作界面丰富，易掌握。
2．整套设备从配料、输送到搅拌均考虑有防尘、密封装置，整个粉料系统从进料、称重、输送至进入搅拌器，是一个全部密封的过程，加上仓顶除尘器、主机除尘器，使粉料得到回收，有效防止了粉尘的逸出，既环保又节约。
2．各骨料、粉料、水、添加剂均为单独计量。
3．四个骨料仓为独立式仓,仓容量大,减轻了装载机手的劳动强度,且上料方便,各原料互不掺和。
4．选用皮带机提升加缓冲仓方式确保每个工作循环有极高的工作效率。
5．称量后的水经喷管进入搅拌器,既保证水能均匀撒入搅拌器，又能起到除尘效果.6．本站所用搅拌器为强制式双卧轴搅拌器,搅拌时间短,混合料运动路径短,搅拌质量好，传动系统工作可靠、平稳、有缓冲大骨料冲击的结构。
HZ120搅拌站说明书解析学习资料
前言•HZS120-1Q2000型混凝土搅拌站,是在总结我厂(公司)砼搅拌楼和砼搅拌站设计制造经验的基础上，吸收国际先进砼拌制设备工艺技术而研制的目前国内自动化程度最高的大型砼生产成套设备,该生产线具有结构简单,功能齐全,造价低等优点。
本搅拌站每台站额定生产率为120m3/h,搅拌主机采用(SICOMA)MAO3000/2000型双卧轴强制式搅拌机，可以生产低塌落度、干硬性、塑性、轻质砼及砂浆。
适用于水利、电力、•冶金、矿山、港口、桥梁、城建等工程建设。
••• 本搅拌站的特点是:••• 1、该生产线布置紧凑、人机工程设计新颖。
••• 2、微机自动控制,系统实现从配料、称量、搅拌、出料全过程的自动控制，具有配料动态CRT彩色显示及进料、出料监控，并预存200种配比;可实现配料提前自动调整欠称自动补偿;超称自动扣称以及砂水补偿、打印、•统计、记录等功能。
自动化程度高、技术先进、处于国际领先水平。
3、搅拌主机选用（SICOMA）双卧轴强制式搅拌机•••4、气动控制系统的设计充分考虑了气体净化、油雾处理和阀,缸布置位置,空气过滤器、油雾器、电磁阀等元器件性能稳定可靠、使用寿命长。
•••5、主楼外围采用新型彩色夹芯保温板,颜色可有多种选择。
郑州水工混凝土机械有限公司HZS120-1Q2000型砼搅拌站••第一章总述第二章粉料装置说明书第三章结构部分的安装第四章机械部分的安装第五章调试第六章维护第七章附录第一章总述•••一、适用范围••• 本产品为周期式自动化混凝土搅拌站,主机为壹台SICOMA（单站）MAO3000/2000双卧轴强制式搅拌机，用来生产塌落度0～18cm的各类普通砼、道路砼、水工砼、碾压砼、轻骨料砼及水泥砂浆等,适用于大中城市各类砼予制构件厂、商品砼搅拌站、大、中、小型水利电力工程、港口及桥梁工程及其它建筑工程。
本站拌制混凝土所用粗骨料最大粒径为80mm（天然石）,单站每小时额定生产能力为120m3/h。
HZS120混凝土搅拌站配置标准型
号 序
称 名
注 备
8
液态外加剂称量系统
、 箱 泵混 外 称 储 ，， 种 剂 剂 时斗 两 加3加 值称 供 外2/外 数 水 可 。I)设 向 ， 箱 成5(I， 预 流 套由 、：3% 5系 传开 加系统蝶阀号5Lm1kgDN控制，经蝶阀。外量系动蝶型45±00在控出，动蝶机。剂称量、气动剂泵称：箱：度：1：阀：：剂泵在剂泵出时气动搅拌机加剂泵、加剂储精 器蝶明：加剂加剂料时入搅外加剂泵外加剂量 感动说明外加外加卸料流入。外加剂供外加称 传气统说外的外。卸后流剂。外1、2、3、4、5、6、系 里 停 合 加
器梅 感国 传美
9
气路系统
。。
。 内 内 内 机 。 机 缸拌机搅拌斗内搅拌气。搅拌向搅秤斗向搅机、0闭向流 水流。压机/103启流灰 向剂拱空压.0m0门泥煤 流加破
20
-2.6-10料水粉 水外的统由V010-04落使使 使使仓统： ：31-0：料 阀 阀 阀 阀 泥 动系机罐阀4V2W件：骨蝶蝶 蝶蝶水气动。压气磁））理明制制制制制制气成空储电12处说控控控控控控 组 源 统 等123气 系123456
电机东开气缸湾亚减速能量计 传 下 机 它 、 每现计料 只 机 斗 带 其 斗 ， 骨四微量 皮和 量 斗实个，的称 平待 称 四，以每 上 内 个 水 等 架 仓 个机制。 ，内 机 料卸料四 仓 控 来 毕 斗 、6骨个卸有 料 主 出 完 料 料仓。计量1×%0mmm/s料。有两量斗于储送往显示配料暂存
计g% 0m
骨成44k206上斗计 撑 后 值 料 的 。 ：组 ×个03×独00101.6W机料料支理量 骨顶内 由等3m8个00 3m单100±115k载储料骨器处重 。楼机 统器581Φ.5：1： ： ：7.装储。 感 经 料 机 至 拌系感1：Φ1式 ： 度 格 度7用个称 传 号 物 带 送 搅 量传感：门： ：方器精机规速 ：采每精称只传信号成物皮带输送入搅 传量料缸 量量感量送带带率3。精只信成皮输入料称机、仓容落气 斗容计传计输皮皮功明：料仓m称和过四出的换变水平皮带起卸料 量 带 机15骨送骨⑴⑵⑶称⑴⑵⑶⑷皮⑴⑵电说骨1粗通发转条斜一输骨 称 皮 电统 量的斗器， 一入料 料1、2、3、4、系 容 时 量 感 中 设 送 物
HZS120混凝土搅拌站基础图纸
HZS120混凝土搅拌站基础图纸
混凝土搅拌站的摆放形式比较多，每一种都有自己的特点和要求，我们来了解一下HZS120混凝土搅拌站的另外一种摆放形式，Z型摆放。
我们来看一下图纸，俯视图直接可以展现出来搅拌站的摆放形式，配料机和皮带机成90度垂直摆放，皮带机和水泥仓的摆放也是垂直摆放，配料机和水泥仓的摆放方向刚好相反，所以呈现出Z字的形状，所以这种是Z型摆放。
摆放形式之所以比较多，主要是要结合场地，配合所有原材料，其他设施的摆放，更合理的生产混凝土。
