物探施工常识
工程物探技术知识
（三）接收条件与检波器
选择良好的接收条件，主要考虑检波器的性能和埋置条件、检波器组合、仪器因素 等方面。使地震记录有效波突出，并有明显的特征；与各地震界面相对应的有效波层次 分明，波间关系清楚；干扰波少且强度弱，易于分辨。 检波器分为垂直灵敏和水平灵敏两种，前者用于接收纵波，后者接收横波。一般选 用固有频率 !" # $"%& 的低频检波器（频率低的地震波不易被介质吸收而且有较大的探 测深度） 。外业工作检波器应正确安置并尽量使安置条件保持一致。
图()!)* （$）追逐排列的观测系统
相遇排列及其时距曲线特征
在相邻点 +! ，+$ 布置激发，没 +! ， +$ 的同一侧布置接 — !,! —
第四篇
地质物探
收，分别锤击接收，就构成追踪排列的观测系统。它除能有效地追踪同一界面外，还能 根据追逐时距曲线中折射波干涉带的位置，发现不同岩性的接触带。 !" 浅层反射波法的观测系统 浅层反射波法的观测系统有简单连续观测系统和单点接收与激发的观测系统等形 式。
（五）测网布置原则
路线测量 面积测量 初勘阶段了解工作地区概略地质构造轮廓。布置数条横贯全区主构造的 详勘阶段详细了解地质构造形态，为钻探点布置提供资料。测线布置取 长测线，进行连续的地震剖面测量。测点间距为 #$$ % !$$&。 决于已有资料给出的构造范围、形态和走向。主要测线方向，应尽可能垂直于地层（或 构造）走向，并布置在地形起伏较小，表层介质较为均一的地段。尽可能与地质勘探线 以及其它物探的测浅重合，通过孔拉，以利资料的对比分析。在主要测线之间，适当布 置联络测线，以控制成果精度。
图!"#"$ 费马原理 斯奈尔定律
[工学]物探基础知识及工作流程
![[工学]物探基础知识及工作流程](https://img.taocdn.com/s3/m/461be75fa417866fb84a8e64.png)
第七章 地震勘探资料解释的理论基础
振幅显著增强：由于在野外采集和室内处理中采取了许多增强信 噪比的措施，所以在地震剖面上，反射有效波的能量一般都大于干扰 背景的能量。反射波一般能以较强的振幅出现在干扰背景上， 2、 波形特征：由于震源所激发的地震子波基本相同，同一界面反射 波的传播的路程相近，传播过程中所经受的地层吸收等因素的影响也 相近，所以同一反射波在相邻地震道上的波形特征（包括主周期、相 位数、振幅包络形状等）是相似的。。 3、 时差变化规律 ：地震剖面已经过了动校正和水平叠加，可以看作 自激自收记录。在地震剖面上一次反射波同相轴是直线；绕射波和多 次波同相轴仍是弯曲的；而折射波，直达波等其他原来在共炮点记录 上是直线型的同相轴，动校正后就变成了曲线，这是在地震剖面上识 别波的类型的重要依据。
第七章 地震勘探资料解释的理论基础
地震剖面上识别各种波的标志：在实际生产中用于 解释的是一张由许多地震道依次排列起来的地震剖面。 可以想到，各种不同类型和传播特点的波的同向轴，在 地震剖面会出现不同的特点。这些特点就是我们进行解 释时，在地震剖面是识别各种波的依据。（在地震资料 解释中，在地震剖面上识别出各种波的工作叫做“波的 对比”）下面介绍各种波在地震剖面上的特点。 1、 同相性：同一个反射波的相同相位在相邻地震道上 的到达时间是相近的，每道记录下来的振动图是相似的， 并且会一个个套起来，形成一条平滑的有一定长度的同 相轴，这个特点也叫相干性。
第七章 地震勘探资料解释的理论基础
4、时差变化规律 地震剖面已经过了动校正和水平叠加， 可以看作自激自收记录。在地震剖面上一次反射波同相 轴是直线；绕射波和多次波同相轴仍是弯曲的；而折射 波，直达波等其他原来在共炮点记录上是直线型的同相 轴，动校正后就变成了曲线，这是在地震剖面上识别波 的类型的重要依据。

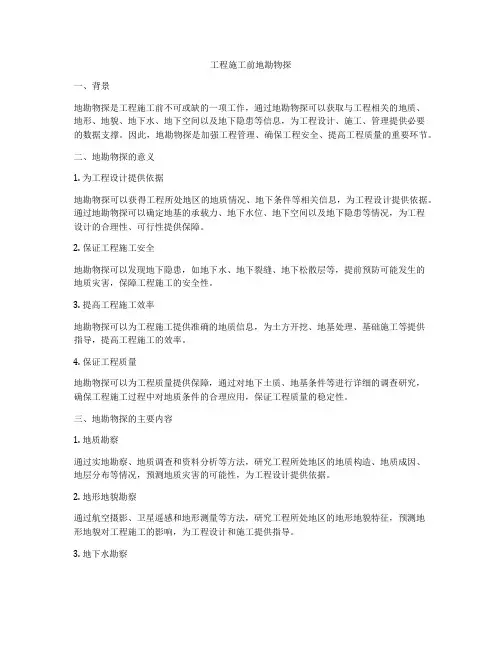

工程施工前地勘物探
工程施工前地勘物探一、背景地勘物探是工程施工前不可或缺的一项工作，通过地勘物探可以获取与工程相关的地质、地形、地貌、地下水、地下空间以及地下隐患等信息，为工程设计、施工、管理提供必要的数据支撑。
因此，地勘物探是加强工程管理、确保工程安全、提高工程质量的重要环节。
二、地勘物探的意义1. 为工程设计提供依据地勘物探可以获得工程所处地区的地质情况、地下条件等相关信息，为工程设计提供依据。
通过地勘物探可以确定地基的承载力、地下水位、地下空间以及地下隐患等情况，为工程设计的合理性、可行性提供保障。
2. 保证工程施工安全地勘物探可以发现地下隐患，如地下水、地下裂缝、地下松散层等，提前预防可能发生的地质灾害，保障工程施工的安全性。
3. 提高工程施工效率地勘物探可以为工程施工提供准确的地质信息，为土方开挖、地基处理、基础施工等提供指导，提高工程施工的效率。
4. 保证工程质量地勘物探可以为工程质量提供保障，通过对地下土质、地基条件等进行详细的调查研究，确保工程施工过程中对地质条件的合理应用，保证工程质量的稳定性。
三、地勘物探的主要内容1. 地质勘察通过实地勘察、地质调查和资料分析等方法，研究工程所处地区的地质构造、地质成因、地层分布等情况，预测地质灾害的可能性，为工程设计提供依据。
2. 地形地貌勘察通过航空摄影、卫星遥感和地形测量等方法，研究工程所处地区的地形地貌特征，预测地形地貌对工程施工的影响，为工程设计和施工提供指导。
3. 地下水勘察通过地下水位、地下水压、地下水流的监测和分析，研究工程所处地区的地下水情况，预测地下水对工程施工和管理的影响，为工程设计提供保障。
4. 地下空间勘察通过地下探测、地下勘查和地下探测等方法，研究工程所处地区的地下空间结构，预测地下空间对工程施工和管理的影响，为工程设计提供支持。
5. 地下隐患勘察通过地质雷达、地震勘探和地质力学分析等方法，研究工程所处地区的地下隐患，如地下水、地下裂缝、地下松散层等，预测可能发生的地质灾害，为工程设计提供风险评估。
物探测井安全操作规程
物探测井安全操作规程前言物探测井是一项非常复杂且危险的作业。
在进行物探测井工作之前，必须制定有效的安全操作规程，以确保工作人员的安全和设备的正常运行。
本文将对物探测井的安全操作规程进行详细介绍。
操作人员和培训1.所有参与工作的人员都必须接受足够的培训，并获得适当的证书。
2.任何未经许可的人员不得接触探井设备和材料。
3.在进行工作之前，应该确保所有人员了解操作过程，并遵循标准操作程序。
4.任何所需的更改都必须经过负责人员的批准，且更改内容需要在时间充足的情况下进行。
设备和材料1.所有设备和材料必须经过检查和维护后才能投入使用。
2.需要使用的所有设备和材料必须在物探测井操作之前准备好。
3.设备和材料必须根据使用情况进行定期检查和维护。
地面安全1.所有地面设施必须符合安全标准，并得到相关部门的批准。
2.地面工作区应尽可能远离其他活动区域。
3.所有非必要人员需保持远离现场。
4.保持地面干燥、整洁，防止跌倒和滑倒。
5.是地面人员必须清楚确认能通信的信道，并且清楚确认应急通信方法。
井口安全1.必须遵循进入井口前进行检查后进入井口。
2.在进入井口前，所有人员必须佩戴透气防滑鞋，安全带，必要时，应佩戴安全帽和防护眼镜。
3.所有操作前必须对井口进行检查。
4.禁止在不代替必要作业的情况下进入井道。
5.必须遵循现场的安全标识和操作程序进行井口的开闭工程安全1.施工时必须遵循相关的安全规程和标准操作程序；2.单井施工应设置完整的安全防护设施和地面基础设施；3.桥架安装与拆除应带安全管控计划，并设置防坠落和防滑装置；4.施工设备应符合国内安全标准，并得到专业人员的监督和检查；5.井孔、井壁安全保护设施应根据实际情况设置应急预案1.必须建立应急预案，并得到所有人员的了解和训练；2.应急预案必须包含事故后的应对措施和沟通通信计划；3.事故伤亡时，必须立即通知相关机构并采取措施保障现场；4.事故发生后，必须立即进行初步评估，并采取相应的安全管理措施和应急措施；5.事故调查报告应收集、记录和分析所有相关数据，并详细阐述事故发生的原因和风险因素。
工程施工物探检测
工程施工物探检测一、工程施工物探检测的原理工程施工物探检测是通过利用地球物理学的原理，采用各种物探方法对地下情况进行探测。
物探方法主要包括电法、磁法、雷达、地震等多种方式。
这些方法都是基于地下不同介质对电磁波、声波、磁场等的散射、反射特性而展开的。
1. 电法：电法是一种基于地下电阻率差异来探测地下结构和地质情况的方法。
通过在地面上布设电极，利用电流在地下传播的方式，测定地下不同介质的电阻率，从而识别出地下构造。
2. 磁法：磁法是一种利用地下岩石的磁性差异来进行探测的方法。
通过在地面上布设磁场探头，测定地下不同介质的磁性响应，可以了解地下情况。
3. 雷达：雷达是一种利用电磁波在地下传播的速度和反射特性来进行探测的方法。
通过在地面上布设雷达，发送电磁波，测定地下介质的电磁波传播速度和反射情况，可以揭示地下情况。
4. 地震：地震是一种利用地下介质对地震波传播速度和反射特性进行探测的方法。
通过在地面上布设地震仪器，发送地震波，测定地下介质对地震波的反射和传播情况，可以了解地下结构。
以上介绍了几种常见的物探方法，这些方法在工程施工物探检测中起着至关重要的作用。
通过这些方法，可以对地下情况进行全面、准确地分析，为工程施工提供重要的参考信息。
二、工程施工物探检测的方法工程施工物探检测的方法主要包括前期调查、仪器选择、数据采集、数据解释和报告编制等环节。
下面将分别进行介绍。
1. 前期调查：在进行工程施工物探检测之前，需要对工程区域进行前期调查，了解地质、地形、水文、气象等情况，为后续的检测工作提供必要的信息。
2. 仪器选择：根据工程需求和地质情况，选择合适的物探仪器进行检测。
不同的物探方法需要不同的仪器设备，选择合适的仪器对检测结果的准确性和可靠性至关重要。
3. 数据采集：在实际检测中，需要对地下情况进行数据采集。
通过布设不同的探测仪器，测量地下介质的电阻率、磁性、声波传播速度等参数，获取相关数据。
4. 数据解释：通过对采集到的数据进行综合分析和解释，识别地下结构和地质情况。
《物探测量施工技术》课件
物探测量施工技术
汇报人：PPT
目录
PART One
添加目录标题
PART Two
物探测量技术概述
PART Three
物探测量技术的方 法和原理
PART Five
物探测量技术的优 势和局限性
PART Four
物探测量技术的实 际应用
PART Six
物探测量技术的实 践操作和案例分析
单击添加章节标题
发展趋势：随着科技的不断发展，物探测量技术也在不断进步，如三维地震勘探、遥感 技术等，为未来的科学研究和工程应用提供了更多的可能性。
物探测萌芽，主要 应用于地质勘 探和矿产资源
开发
20世纪初：物 探测量技术逐 渐成熟，广泛 应用于工程测 量、地质勘探
物探测量技术在环境保护中的应用
地下水监测：通过 物探测量技术，可 以监测地下水的分 布和污染情况，为 环境保护提供数据 支持。
土壤污染监测：物 探测量技术可以监 测土壤中的污染物， 为土壤污染治理提 供依据。
地质灾害监测：物 探测量技术可以监 测地质灾害的发生 和发展，为灾害预 警和防治提供支持 。
地震勘探原 理：通过地 震波在地层 中的传播和 反射，获取 地层结构和 地质信息的 方法。
地震勘探方 法：包括反 射法、折射 法、地震层 析成像法等。
反射法：通 过地震波在 地层中的反 射，获取地 层结构和地 质信息的方 法。
折射法：通 过地震波在 地层中的折 射，获取地 层结构和地 质信息的方 法。
激发极化法：通过向地下介质施加电流， 测量极化效应，推断地下地质构造和矿 产资源分布。
自然电场法：通过测量地下自然电场， 推断地下地质构造和矿产资源分布。
电阻率法：通过测量地下介质的电阻率， 推断地下地质构造和矿产资源分布。
地球物理勘探知识点
地球物理勘探知识点一、地球物理勘探概述。
1. 定义。
- 地球物理勘探简称物探，它是指通过研究和观测各种地球物理场的变化来探测地层岩性、地质构造等地质条件。
这些地球物理场包括重力场、磁场、电场、弹性波场等。
2. 目的。
- 寻找矿产资源，如石油、天然气、金属矿等。
- 查明地下地质构造，为工程建设（如建筑、桥梁、隧道等）提供地质依据。
- 研究地球内部结构，了解地球的演化过程。
3. 方法分类。
- 重力勘探：利用地球重力场的变化来探测地下地质体的分布和密度差异。
- 磁法勘探：通过测量地球磁场的变化来寻找具有磁性差异的地质体，如磁铁矿等磁性矿体。
- 电法勘探：包括电阻率法、充电法等多种方法，依据地下地质体电学性质（如电阻率、极化率等）的差异进行勘探。
- 地震勘探：是最重要的地球物理勘探方法之一，利用人工激发的地震波在地下介质中的传播特性来推断地下地质构造和岩性。
- 放射性勘探：测量地质体的放射性强度，主要用于寻找放射性矿产（如铀矿）和研究地质构造。
二、重力勘探。
1. 重力场基本概念。
- 重力是地球对物体的引力与地球自转产生的离心力的合力。
- 重力加速度g，在地球表面不同位置其值略有不同，主要受地球内部物质分布不均匀的影响。
2. 重力异常。
- 理论上地球表面的重力值可以根据地球的理想模型计算出来，但实际测量的重力值与理论值存在差异，这种差异称为重力异常。
- 正重力异常：当测量点下方存在高密度地质体时，实测重力值大于理论值。
- 负重力异常：如果测量点下方是低密度地质体，实测重力值小于理论值。
3. 重力勘探仪器。
- 重力仪是用于测量重力加速度的仪器。
现代重力仪具有高精度、高灵敏度的特点，能够测量出极其微小的重力变化。
4. 重力勘探的应用。
- 寻找金属矿，如铜、铅、锌等金属矿往往与高密度的岩石有关，会引起正重力异常。
- 研究地质构造，如盆地、山脉等不同地质构造单元具有不同的密度结构，会在重力场上有明显反映。
- 探测地下洞穴，地下洞穴相对于周围岩石密度较低，会产生负重力异常。
物探测量施工中应避免的错误现象和问题
管理体系不完善，监管力度不够
管理体系不完善
01
部分单位在物探测量施工过程中缺乏完善的管理体系，导致施
工流程混乱、责任不明确等问题。
监管力度不够
02
相关监管部门对物探测量施工的监管力度不够，未能及时发现
和处理施工过程中存在的问题和隐患。
培训机制不健全
03
部分单位缺乏健全的培训机制，导致测量人员技能水平无法得
深入了解现场环境，制定针对性解决方案
充分调研现场环境
在施工前对现场环境进行充分调研，了解地形地貌、气候条件、地 质构造等因素对测量的影响。
制定针对性解决方案
根据现场环境特点，制定针对性的测量方案和技术措施，确保测量 结果的准确性和可靠性。
加强与现场沟通协作
与现场管理人员和施工队伍保持密切沟通协作，及时了解现场变化情 况，调整测量方案和技术措施。
测线布置不当
测线布置过于稀疏或过于 密集，不能准确反映地下 地质情况，影响测量精度。
标志物设置不合理
标志物设置不牢固、不清 晰或位置不准确，导致测 量时产生误差。
环境干扰未排除
现场存在电磁干扰、振动 干扰等，未采取有效措施 进行排除，影响测量精度。
忽视环境因素对测量结果影响
气候条件影响
如大风、雨雪等恶劣气候条件下 进行测量，可能导致设备性能不
稳定、数据采集不准确。
地质条件影响
不同地质条件下，物探测量设备的 适用性和测量精度可能存在差异， 未进行充分考虑和调整，导致测量 结果失真。
时间因素影响
地下地质条件随时间发生变化，如 未在不同时间节点进行测量对比， 可能无法准确反映地下情况。
缺乏有效沟通与协作导致问题频发
01
团队内部沟通不畅
物探规程
物探前对掘进巷道工作面的要求
1、开掘巷道工作面后140米范围内严禁有积水浮煤，物探通知单下发队组后必须把积水浮煤清理干净。
否则，每有一处积水浮煤处罚队组200元。
2、开掘巷道工作面后500米范围材料必须摆放整齐，以利于物探布线。
否则，每影响布线一处处罚队组100元。
3、物探前，巷道迎头必须达到成巷标准要求，严禁有空顶现象。
4、开始物探时，严禁工作面综掘机、皮带等电器设备运行，应停止掘进，队干按排干临时性的任务。
否则，不听从物探人员指挥，对跟班队干处罚100元。
5、施工单位作业人员要注意保护物探布桩、线，严禁拿、碰、踩、压所布线、桩。
否则，造成物探布桩、线及仪器丢失、损坏队组照价赔偿。
6、在物探时，队组队干必须有一人紧盯现场积极配合物探人员物探作业。
否则，队干不亲临现场对队长及分管技术员各处罚50元。
建筑工程物探的内容
建筑工程物探的内容
建筑工程物探是指利用物理、化学、地学等科学原理和方法，对建筑工程所需要的地下信息进行探测、分析、识别和解释的技术。
其主要内容包括以下几个方面：
1. 地质勘察：通过地质勘察，可以了解地下岩土的性质、层位、构造和地形等信息，为建筑工程的设计和施工提供依据。
2. 地下水勘察：通过地下水勘察，可以了解地下水位、水质、水流方向和水文地质条件等信息，为地下结构的设计和防水处理提供依据。
3. 地下管线探测：通过地下管线探测，可以了解地下管线的位置、材质和管径等信息，为建筑工程施工过程中的管线避让和管道工程的设计提供依据。
4. 地下洞室探测：通过地下洞室探测，可以了解地下洞室的位置、规模和形态等信息，为地下结构的设计和安全防范提供依据。
5. 地下障碍物探测：通过地下障碍物探测，可以了解地下障碍物的类型、位置和规模等信息，为建筑工程施工过程中的障碍物避让和地下工程的设计提供依据。
总之，建筑工程物探的内容非常丰富，涉及到多种地下信息的探测和分析，为建筑工程的设计和施工提供了重要的支持和保障。
- 1 -。
工程物探知识点总结
工程物探知识点总结一、概述工程物探是利用物理学、化学、地学等自然科学的知识和方法，通过对地下介质的物理性质进行探测，以获取地下构造、地质、水文等信息，为工程建设提供科学依据的一门学科。
它常用的探测手段包括地震勘探、电磁勘探、重力勘探、磁力勘探、测井等方法。
二、地震勘探知识点1.地震波的产生和传播地震波是由地震过程中岩石破裂所产生的，主要包括纵波和横波两种。
纵波是沿着传播方向振动的波，速度快而且能够穿透物质，横波是在传播方向垂直振动的波，速度慢且不能穿透液体。
地震波在地下介质中传播速度与介质的密度、弹性模量相关。
2.地震勘探的应用地震勘探主要应用于地层结构、地下构造、地下水资源、地震灾害等方面的探测。
通过地震勘探可以获取地下介质的速度分布情况，进而推断地层结构，识别地壳运动中的构造变形及地下水的分布和性质。
3.地震勘探的仪器设备地震勘探仪器主要包括地震仪、录波仪、发射震源等设备，其中地震仪用于接收地震波信号，录波仪用于记录地震波信号，发射震源用于产生地震波信号。
三、电磁勘探知识点1.电磁场在地下介质中的传播电磁勘探主要利用地下介质对电磁波的反射、折射、漫射等现象，通过接收地下介质对电磁波的响应来获取地下结构信息。
地下介质对电磁波的响应与介质的电导率、介电常数等物理性质有关。
2.电磁勘探的应用电磁勘探可以用于地下水资源的勘探、地下构造的探测、矿产资源的勘探等方面。
通过电磁勘探可以获取地下介质的电导率分布情况，进而推断地下水资源、矿产资源、地下构造的分布情况。
3.电磁勘探的仪器设备电磁勘探仪器主要包括电磁传感器、发射器、接收器等设备，其中电磁传感器用于接收地下介质对电磁波的响应，发射器用于产生电磁波信号，接收器用于记录地下介质对电磁波的响应。
四、重力勘探知识点1.重力场在地下介质中的分布地球的重力场在地下介质中呈现出不均匀分布的特点，这种不均匀分布与地下介质的密度变化有关。
通过对地下介质的重力场进行探测可以获取地下介质的密度分布情况，推断地层结构和地下构造。
02第二章 物探基础知识
第二章 必备的物探基础知识地球物理勘探，简称“物探”，是用物理方法来勘探岩土体的构造与工程特性的一门学科。
它是根据岩土层在物理性质上的差异，借助一定的装置和专门的物探仪器测量其物理场的分布状况，通过分析和研究物理场的变化规律，结合有关地质资料推断出地下一定深度范围内地质体的分布规律，为岩土钻掘工作提供重要依据。
物探正日益广泛地应用在各种地质工作中，并占有显著的地位。
但是，决不应把地球物理勘探工作与其它方法完全割裂开来，它必须与地质学、水文地质学、工程地质学、地球化学、钻探、隧道工程、井巷工程等实际密切配合，互相补充，互相验证，只有这样，才能获得更好的地质效果。
超前地质预报的物探理论主要包含在：应用地球物理、勘查地球物理、工程与环境物探等内容中。
根据所研究的天然或人工物理场的不同，地球物理勘探可分为震波场（地震与声波）勘探、电法勘探、磁法勘探、重力勘探、放射性勘探、辐射场勘探等大类；根据需要和可能，其物理场的探测空间又是十分广阔的，包括遥感、航空、地面、地下、海洋物探等。
此外，随着科学技术的发展，许多新理论、新方法正在不断地被引进物探领域，如电磁感应技术、微重力、层析CT 技术等等，为地球物理勘探方法的发展开辟了广阔的前景。
地球物理勘探方法的技术水平以及它在地质工作中应用的地质效果和经济效果，是衡量地质工作现代化水平的重要标志之一。
物探工作有透视性、预知性和效率高、低成本等优点，但也有局限性和条件性，解释结果有时具多解性的缺点。
物探的定量解释理论是建立在一定规则形体物理模型场计算的基础上的，有关地质体的深度、产状以及规模大小等数据的获得是依靠反演法求解的。
因为实际地质情况是相当复杂的，地质体的物理性质和形状是多变的，目前的数学物理水平还不能对任意形状的复杂地质体的物理场进行全面正演计算，以及由于物理场测量总是带有误差，并受干扰影响，因此物探解释的结果只能是概略的。
数字技术的发展为弥补物探解释的上述缺陷创造了条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、开工许可证
施工常识培训资料\龙湾筒前期汇 报.ppt
东方地球物理公司辽河物探工程技术部
野外实施：包括测量、表层调查、包药、 钻井、放线、放炮、仪器接收、室内资 料整理与分析、现场处理等各工序作业， 获得地震记录和磁带。
东方地球物理公司辽河物探工程技术部
测量及预案：按照设计要求应用定位仪将检波点及炮点 布设到大地实际位置，并向施工组提供各种资料。
东方地球物理公司辽河物探工程技术部
施工常识
2009年8月
东方地球物理公司辽河物探工程技术部
目
录
一、采集装备简介
二、勘探项目流程简介
三、观测系统参数简介
四、施工组各岗位职责
东方地球物理公司辽河物探工程技术部
进入物探野外施工队伍，面对大量的设备设施， 你是否了解它们的作用呢？
东方地球物理公司辽河物探工程技术部
东方地球物理公司辽河物探工程技术部
总体设计的内容：
3、确定施工方法及工作量。
东方地球物理公司辽河物探工程技术部
总体设计的内容：
4、对施工队伍及工序提出具体的要求。
东方地球物理公司辽河物探工程技术部
施工常识培训资料 \2009年辽河油田东 部凹陷热河台地区 三维地震采集技术 的大线、大线接头、大线抽头、小 线与大线连接如图
东方地球物理公司辽河物探工程技术部
检波器：用来拾取地面振动的装置，是将 机械振动转制换成电信号的机电能量转换 装置。检波器的外型及内部结构如图：
东方地球物理公司辽河物探工程技术部
小线：小线是指使用组合检波时，把组 内检波器连接起来的二至六芯电缆。
东方地球物理公司辽河物探工程技术部
队伍搬迁：人员入住、设备搬迁到位。
东方地球物理公司辽河物探工程技术部
开工验收：由公司及甲方组织人员，对前期准备 工作进行检查验收、验收合格后开具施工许可证
东方地球物理公司辽河物探工程技术部
开工验收过程： 1、提前3天提交 开工验收申请
2、做开工前准备工作汇报
3、监督或甲方人员按照开工验收书内容逐项审核
东方地球物理公司辽河物探工程技术部
一般流程为：
1、项目实施前准备工作
包括采集方法论证、总体设计、施工设计编写和审批、 队伍组织、人员培训及附属设备检测等工作。
2、野外实施阶段 3、竣工验收阶段
包括测量、表层结构调查、钻井、放线、放炮、仪器等 工作。 包括竣工验收汇报、资料整理与上交等工作。
东方地球物理公司辽河物探工程技术部
东方地球物理公司辽河物探工程技术部
绘制测量草图
东方地球物理公司辽河物探工程技术部
数据统计、核查，合格后编制测量合格通知书
东方地球物理公司辽河物探工程技术部
表层调查：利用微测井或小折射获得工区内 的表层结构情况，设计合理的激发井深。并为 后期资料处理提供静校正数据。
东方地球物理公司辽河物探工程技术部
东方地球物理公司辽河物探工程技术部
钻井：利用机械设备和人力，按设计位置打井，按 设计井深下药，并做好井口回填工作。
东方地球物理公司辽河物探工程技术部
钻井前的工作 ·开工前，要检测所有钻杆和爆炸杆长度，建立台帐，严禁 使用不合格钻杆。 ·开钻前，依据钻井作业指导书核对井位桩号，确保激发点 位置与实测激发点位置吻合准确。 ·钻井严格按测量标志点位实施，遇障碍物必须移动炮点时， 沿测线或垂直测线偏移的距离不大于1/10个道距，如果是组 合井按组合基距用链尺布置点位，保证组合图形中心及组合 基距正确，组合中心误差 ≤ ±30cm，并实测坐标和高程。 对于特殊地表，可按照要求适当缩小图形，或改为线形。 ·不允许私自更改激发参数。如必须改动，需经技术主管领 导同意后，经测量现场实测，方可作业。安全距离不够时， 及时上报主管领导，采取技术手段避让。 ·施工过程中标识丢失或不清，通知测量组采用现场实测的 办法，保证点位的准确。
东方地球物理公司辽河物探工程技术部
·施工组根据预案制订SPS电子班报和文本 电子班报（包括点位偏移，激发因素，接收 因素，特殊地表情况）。 ·工区施工前必须使用仪器对SPS格式进行 检查；每束（条）测线生产前必须核对SPS （与设计SPS，设计井深，测量数据核对）， 并提前1天向仪器提交SPS，检查合格后方 可使用。
东方地球物理公司辽河物探工程技术部
225 220 215 210 205 200 195 190 185 180
高程
序号 1 2 3
内蒙奈曼旗地区三维地震采集表层调查1269线解释成果表
线号 1265 1269 1265 点号 1041 1054 1057 V0 327 283 457 H0 3.5 3 9.3 V1 1590 504 H1 1.5 6.7 V2 402 H2 2.6 V3 1892 1826 1626 H 7.6 9.7 9.3 340/624 备注
东方地球物理公司辽河物探工程技术部
DEM6风速仪
东方地球物理公司辽河物探工程技术部
ZSF300
SMT200
检波器测试仪
东方地球物理公司辽河物探工程技术部
可控震源激发装备
东方地球物理公司辽河物探工程技术部
气枪激发装备
东方地球物理公司辽河物探工程技术部
炸药激发装备及材料
东方地球物理公司辽河物探工程技术部
3.4
8.1 5 2.4
569
3.2
1952
1986 1836 1656
11.8
13.5 10.2 6.6 11.2 9.6 10.7 8.5 340/629 340.12/626
1165 534 7.1 5.8 2.6
7.4
1840 1856
桩号 702
684
686
11 12
10
688
690
394 364
地震仪：是由大规模和超大规模集成电 路构成的，整个系统就是一台用计算机 控制的、大型的、十分复杂精密的仪器.
东方地球物理公司辽河物探工程技术部
仪器附属设备：大线、采集站、 交叉站、电源站、电瓶、小线、 检波器等。
东方地球物理公司辽河物探工程技术部
采集站：采集站是完成接收检波器送来的微弱模 拟地震信号并进行放大、滤波、模数转换，最后 输出数字地震信息的装置。
692
572
1812 559
694
599
696
1918 1961 1882
1.9
698
700
1257 361 地表高程
5.2 低速层底高程
7.4 340/632 高速层顶高程
室内资料解释，提供相关数据和图件（包括岩 性录井、解释成果、剖面图等）
东方地球物理公司辽河物探工程技术部
室内井深设计及SPS制作：技术人员根据预案偏移、表层资料 及试验情况制作井深，并给钻井组提供钻井作业指导书。
东方地球物理公司辽河物探工程技术部
总体设计的编写和审批：
一般由第三方编写总体设计并向油田公 司汇报和审批。
东方地球物理公司辽河物探工程技术部
总体设计的内容：
1、提出地质任务及采集要求
东方地球物理公司辽河物探工程技术部
总体设计的内容：
2、了解工区地表及地下状况，对以往地 震资料进行分析，得出技术难点及应对措施。
东方地球物理公司辽河物探工程技术部
井深设计及检查工作 1基础数据检查 ·表层数据检查：数据是否完整、点位分布是否 合理、有无突变点位、解释是否合理 ·测量数据检查：数据是否完整、点位分布是否 合理、特殊物理点统计表格 2采用井深设计软件或EXCEL进行设计 3控制点审核 通过表层控制点点位、高程、解释成果，针对 相邻控制点检查最近点位的井深设计。
东方地球物理公司辽河物探工程技术部
组织人员设备：地震队根据技术设计组织人员设备。 地震队的人员设备多少差别较大：少的几十人、几 台机动设备，多者千人以上、一百多台机动设备。
东方地球物理公司辽河物探工程技术部
施工设计：根据总体设计要求编写施工设计，施工 设计包括：部署工作量及地质任务、工区概况、采 集方法、难点与对策、技术要求、生产组织与运行 计划、HSE工作等内容。
东方地球物理公司辽河物探工程技术部
接收任务：接收甲方总体设计，签定采集合 同。
东方地球物理公司辽河物探工程技术部
踏勘：对工区进行详细 踏勘，收集有关工区气 象、水文、地表条件以 及当地风俗习惯等相关 内容。
东方地球物理公司辽河物探工程技术部
基地建设：寻找驻地，后勤服务人员提 前开展基地建设，落实员工食宿方面事 宜。
4
5 6 7 8 9
1273
1269 1269 1269 1269 1265 1269 1269 1265
1082
1097 1109 1132 1154 1182 1197 1230
357
378 411 304 310 373
5.2
5.4 5.2 4.2 3.8 2.5 4.9 4 2.2
1025
617 583 561
东方地球物理公司辽河物探工程技术部
建立控制网
东方地球物理公司辽河物探工程技术部
预案人员与测量人员一起进行野外实测与偏移，落实 炮检点位置
东方地球物理公司辽河物探工程技术部
施工预案
检波点预案 测量组在测量施工中发现特殊检波点（不能正常放样点和偏移距离超限点）应及 时以表格形式反馈到施工组，施工技术人员依据测量数据，提前进行踏勘设计， 制定预案，连续5道以内报监督审核，超过5道报技术管理部门，申请同意后实施。
钻井时保证井直、井深够，并随时录制岩性
东方地球物理公司辽河物探工程技术部
岩性调查
1、钻井取芯 如需采用钻井取芯调查岩性，则使用专用取芯工具 进行岩性取芯并录制岩性，由录井员填制岩性录井表。 录制间隔为1m，保存岩性标本并贴好标签。 2、微测井岩性录制 ·录制间隔： 每钻进1m停钻冲井，取岩样一次，所有岩样在地面 按钻井深度顺序摆放。 ·岩性划分与记录： 岩性录井员通过观察与捻捏，正确描述岩性的颜色、 成分、粒度，每1m填写一次微测井岩性录井表。
