10KV及以下架空线路的拉线

合集下载

10千伏及以下架空配电线路施工及验收规范

10千伏及以下架空配电线路施工及验收规范

10千伏及以下架空配电线路施工及验收规范第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

第1.0.2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准《110~500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程,尚应符合有关专业规范的规定。

第1.0.3条架空电力线路的安装应按已批准的设计进行施工。

第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准,并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

第1.0.5条采用新工艺、新技术,应制订不低于规范水平的质量标准或工艺要求。

第1.0.6条架空电力线路的施工及验收,除按本规范执行外,尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检查第2.0.1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者,应重作试验:一、超过规定保管期限;二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有怀疑或试样代表性不够者。

第2.0.2条架空电力线路使用的线材,施工前应进行外观检查,且应符合下列规定:一、不应有松股、交叉、拆叠、断裂及破损等缺陷;二、不应有严重腐蚀现象;三、钢绞线、镀锌铁线表面镀锌良好,无锈蚀;四、绝缘线表面应平整、光滑、色泽均匀,绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线湍部应有密封措施。

第2.0.3条为特殊目的使用的线材,除满足第2.0.2条规定外,还应符合设计的特殊要求。

第2.0.4条由用黑色金属制造的和紧固件,除地脚螺栓外应采用热浸镀锌制品。

第2.0.5条各种联结螺栓应有防松装置,防松装置弹力应适宜、厚度符合规定。

10kV及以下线路验收细则

10kV及以下线路验收细则

10kV及以下线路验收细则一、10kV线路部分1、线路基础施工工艺标准1)、直线杆横线路方向位移不应超过50mm。

2)、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。

3)、转角杆应向外角预偏,紧线后不应向内角倾斜,向外角侧倾斜时其杆梢位移不应大于杆梢直径。

4)、终端杆应向拉线侧预偏,紧线后不应向拉线反方向倾斜,拉线侧倾斜不应使杆梢位移大于杆梢直径。

5)、导线档距一般应控制在:县城集镇50-60m,乡村70-100m,2、拉线制作工艺标准1)、拉线对地面夹角为45°,若受地形限制,不应大于60°,不应小于30°。

2)、拉线穿过公路时,对路面中心的垂直距离不应小于6m,且对路肩的最小距离不应小于4.5m。

跨越道路(非公路)的水平拉线,对路面的垂直距离不应低于5m。

3)、不论拉棒长短,拉棒出土长度应控制在300mm至700mm之间。

4)、穿越和接近导线的电杆拉线必须装设与线路电压等级相同的拉线绝缘子;拉线绝缘子应装在最低导线以下,应保证在拉线绝缘子以下位置断拉线情况下,拉线绝缘子距地面不小于2.5m。

5)、采用UT型线夹及楔形线夹固定的拉线安装时,应符合以下规定:①线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚应在尾线侧,安装时不应损伤线股。

②拉线弯曲部分不应明显松脱,拉线断头处与拉线主线应固定可靠。

钢绞线的端头露出部分规定:契形线夹300毫米,UT线夹300mm至500mm,且用直径不小于3.2毫米的单股镀锌铁线绑扎,绑扎长度不小于30mm,并做防锈处理。

③UT型线夹的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧。

拉线调好后,UT型线夹露出的丝扣长度应为10~30毫米。

UT型线夹的双螺母应并紧。

3、电杆组立及铁附件安装工艺标准1)、电杆钢圈焊接后应将表面铁锈、焊渣与氧化层除尽,并进行防腐处理。

2)、10kV钢管杆均应与接地引下线连接,通过多点接地以保证可靠性。

10KV及以下架空配电线路工艺要求

10KV及以下架空配电线路工艺要求

郴电国际宜章分公司2018年度农网工程(二)10KV及以下架空配电线路安装工艺要求总监理工程师:何洲监理项目部(章)报告日期:2019 年02月一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:⑴、直线杆顺线方向位移,10KV及以下架空电力线路不应超过设计档距的3%,直线杆横线路方向位移不超过50mm。

⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。

2、电杆基础坑深应符合设计规定。

电杆基础坑深度允许偏差应为+100mm、-50mm。

同基基础坑在允许偏差范围内按最深一坑操平。

3、电杆的埋深应符合设计规定,一般为杆高的1/6,有底盘时坑深等于埋深加底盘厚度,电杆埋深如下表:杆高(m)8 10 12 15 18 21埋深(m) 1.5 1.7 1.9 2.3 3 3.2 4、电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。

电杆的拉线基础与沟渠边沿距离不应小于1.0M,小于1.0M 时应有保护基础措施。

5、双杆基础坑应符合下列规定:1)根开中心偏差不应超过+30mm,两杆坑深度应相等;2)直线杆、跨越杆、直线耐张杆。

两杆坑基底标高应相等;3)转角耐张双杆基础坑,内角坑高于外角坑2----3cm,使转角杆向外侧有一定倾斜。

6、15M及以上的转角、耐张杆,在沼泽地带;地下水位较高的杆位,应设底盘。

为防止洪水冲刷和基础冻胀,可采用高杆深埋措施。

电杆基础用底盘时,底盘圆形平面应与电杆中心垂直,找正后应填土夯实至底盘平面。

底盘的原槽直径不允许超过电杆根直径50mm。

7、电杆基础用卡盘时应符合以下原则:1)安装前应将其下部分层夯实,安装方向、位置、深度应符合设计要求;无设计要求时,上平面据地面不应小于500mm,安装方向应考虑主风向。

2)卡盘弧面应与电杆吻合,卡盘螺栓应紧固可靠。

3)12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘;15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。

10kV及以下架空线路设计规范

10kV及以下架空线路设计规范

10kV及以下架空线路设计规范中华人民共和国电力行业标准 10kV 及以下架空线路设计规范 Erection and acceptance regulations for overhead distribution lines with insulated conductors 中华人民共和国电力工业部1 范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6,10kV中压和额定电压 1kV 及以下低压架空绝缘配电线路的施工及验收。

2 引用标准下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。

在标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准 GB396—84 环形钢筋混凝土电杆 GB772—97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压 1kV 及以下架空绝缘电缆 GB14049—92 额定电压 10kV、35kV 架空绝缘电缆 DL/T464.1,5—92 额定电压 1kV 及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准,无国家标准时,应符合现行行业标准,无正式标准的新型器材,须经有关部门鉴定合格后方可采用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查,且符合: a外观检查无损坏或变形; b型号、规格正确; c技术文件齐全。

3.1.4 发现器材有下列情况之一者,应重做试验: a超过规定保管期限; b损伤或变形; c 对产品质量有怀疑。

3.2 架空绝缘线或称架空绝缘电缆3.2.1 中压架空绝缘线必须符合 GB14049 的规定。

3.2.2 低压架空绝缘线必须符合 GB12527 的规定。

10KV及以下架空线路的拉线

10KV及以下架空线路的拉线

1 范围本工艺标准运用于10kV及以下架空配电线路的拉线安装工程。

2 施工准备材料要求:所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。

钢绞线:不应有松股、交叉、折叠、断裂及破损等缺陷。

镀锌良好,无锈蚀现象。

最小截面个应小于25mm2。

应符合国家或部颁的现行技术标准,并有合格证件。

镀锌铁丝:不应有死弯、断裂及破损等缺陷。

镀锌良好,不应锈蚀。

拉线主线用的铁丝直径不应小于,缠绕用的铁丝直径不应小于。

拉线棒:不应有死弯、断裂、砂眼、气泡等缺陷。

镀锌良好,不应锈蚀。

3 最小直径不应小于16mm。

应符合国家或部颁的现行技术标准,并有合格证件。

混凝土拉线盘预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷,强度应满足设计要求。

应符合国家或部颁的现行技术标准,并有合格证件。

拉线绝缘子瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

高压绝缘子的交流耐压试验结果必须符合施工规范规定。

应符合国家或部颁的现行技术标准,并有合格证件。

拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。

表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。

应热镀锌,且镀锌良好,无镀锌层剥落锈蚀现象。

螺栓:螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。

螺杆与螺母的配合应良好。

加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。

螺栓宜有防松装置,防松装置弹力应适宜,厚度应符合规定。

其它材料:竹套管、油漆、沥青油、玻璃丝布等。

主要机具铁铣、夯、紧线器、剪线钳。

倒链、活扳手、脚扣、安全带等。

作业条件各种材料备齐,电杆组立完毕。

高压绝缘子的交流耐压试验已完成,并符合施工规范规定。

3 操作工艺工艺流程:拉线下料→拉线组合制作→拉线安装拉线下料:根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。

每把铅丝合成的股数应不少于三股,底把股数应比上、中把多两股。

10kV及以下架空线路设计规范

10kV及以下架空线路设计规范

10kV及以下架空线路设计规范中华人民共和国电力行业标准 10kV 及以下架空线路设计规范 Erection and acceptance regulations for overhead distribution lines with insulated conductors 中华人民共和国电力工业部1 范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6,10kV中压和额定电压 1kV 及以下低压架空绝缘配电线路的施工及验收。

2 引用标准下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。

在标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准 GB396—84 环形钢筋混凝土电杆 GB772—97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压 1kV 及以下架空绝缘电缆 GB14049—92 额定电压 10kV、35kV 架空绝缘电缆 DL/T464.1,5—92 额定电压 1kV 及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准,无国家标准时,应符合现行行业标准,无正式标准的新型器材,须经有关部门鉴定合格后方可采用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查,且符合: a外观检查无损坏或变形; b型号、规格正确; c技术文件齐全。

3.1.4 发现器材有下列情况之一者,应重做试验: a超过规定保管期限; b损伤或变形; c 对产品质量有怀疑。

3.2 架空绝缘线或称架空绝缘电缆3.2.1 中压架空绝缘线必须符合 GB14049 的规定。

3.2.2 低压架空绝缘线必须符合 GB12527 的规定。

10KV及以下架空配电线路安装施工工艺

10KV及以下架空配电线路安装施工工艺

10KV及以下架空配电线路安装施工工艺一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:、直线杆顺线方向位移,10KV及以下架空电力线路不应超过设计档距的3%,直线杆横线路方向位移不超过50mm。

、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。

2、电杆基础坑深应符合设计规定。

电杆基础坑深度允许偏差应为+100mm、-50mm。

同基基础坑在允许偏差范围内按最深一坑操平。

3、双杆基坑应符合下列规定:、根开的中心偏差不应超过?30mm。

、两杆坑深宜一致。

4、基坑回填土应符合下列规定:、土块应打碎。

、10KV及以下架空电力线路基坑每回填30mm应历夯一次。

?、松软土值的基坑,回填土时应增加夯实次数或采取加固措施。

?、回填土后的电杆基础宜设防沉土层。

土层上部面积不宜小于坑口面积;培地高度应超出地面300mm。

二、电杆组与绝缘子安装1、单电杆立好后应正直,位置偏差应符合下列规定: ?、直线杆的横向位移不应大于50mm。

、10KV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。

?、转角杆的横向位移不应大于50mm。

、转角杆应向外角预偏紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径。

2、终端杆立好后,应向拉线侧预偏。

期预偏值不应大于杆梢直径。

紧线后不应向受力倾斜。

3、以螺栓连接的构件应符合下列规定:、螺栓应与构件面垂直,螺头平面预构件间不应有间隙。

?、螺栓紧好后,螺杆丝扣露处的长度,单螺母不应少于两个螺距;双螺母可预螺母相平。

、当必须加垫圈时,每端垫圈不应超过2个。

4、螺栓的穿入方向应符合下列规定:、对立体结构:水平方向由内向外垂直方向由下向上。

?、对平面结构:顺线路方向,双面构件内由向外,单面克件由送电侧穿入或按统一方向,横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向,由下向上。

5、线路单横担的安装,直线杆应装于受电侧;分支杆90?转角杆(下)及终端杆应装于拉线侧。

10KV 及以下架空配电线路施工工艺

10KV 及以下架空配电线路施工工艺

10KV 及以下架空配电线路施工工艺安装工艺要求一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:⑴、直线杆顺线方向位移, 10KV 及以下架空电力线路不应超过设计档距的 3%,直线杆横线路方向位移不超过 50mm。

⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过 50mm。

2、电杆基础坑深应符合设计规定。

电杆基础坑深度允许偏差应为+100mm、-50mm。

同基基础坑在允许偏差范围内按最深一坑操平。

3、双杆基坑应符合下列规定:⑴、根开的中心偏差不应超过±30mm。

⑵、两杆坑深宜一致。

4、基坑回填土应符合下列规定:⑴、土块应打碎。

⑵、 10KV 及以下架空电力线路基坑每回填 30mm 应历夯一次。

⑶、松软土值的基坑,回填土时应增加夯实次数或采取加固措施。

⑷、回填土后的电杆基础宜设防沉土层。

土层上部面积不宜小于坑口面积; 培地高度应超出地面 300mm。

二、电杆组与绝缘子安装1、单电杆立好后应正直,位置偏差应符合下列规定:⑴、直线杆的横向位移不应大于 50mm。

⑵、 10KV 及以下架空电力线路杆梢的位移不应大于杆梢直径的 1/2。

⑶、转角杆的横向位移不应大于 50mm。

⑷、转角杆应向外角预偏紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径。

2、终端杆立好后,应向拉线侧预偏。

期预偏值不应大于杆梢直径。

紧线后不应向受力倾斜。

3、以螺栓连接的构件应符合下列规定:⑴、螺栓应与构件面垂直,螺头平面预构件间不应有间隙。

⑵、螺栓紧好后,螺杆丝扣露处的长度,单螺母不应少于两个螺距;双螺母可预螺母相平。

⑶、当必须加垫圈时,每端垫圈不应超过 2 个。

4、螺栓的穿入方向应符合下列规定:⑴、对立体结构: 水平方向由内向外垂直方向由下向上。

⑵、对平面结构: 顺线路方向,双面构件内由向外,单面克件由送电侧穿入或按统一方向,横线路方向,两侧由内向外,中间由左向右(面向受电侧) 或按统一方向; 垂直方向,由下向上。

10kV及以下架空线路的导线架设施工方案

10kV及以下架空线路的导线架设施工方案

10kV及以下架空线路的导线架设施工方案(转贴)架空线路的导线架设1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。

2 施工准备2.1 材料要求:2。

1。

1 所采用的器材、材料应符合同家现行技术标准的规定,并应有产品合格证。

2.1.2 导线:2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象.2.1。

2。

2 不应有严重腐蚀现象。

2.1.2.3 绝缘导线表而应平整,光滑、色泽均匀,绝缘层厚度应符合规定。

绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。

2。

1.2.4 导线最小截面应符合表3—76所示数值。

导线最小截面(mm2)表3—7610kV居民区非居民区铝绞线钢芯铝绞线铜绞线35 25 16 25 16~25 16 16~25 16~25 直径3。

2~4。

0mm2。

1.3 悬式绝缘子、蝶式绝缘子2。

1.3。

1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。

2.1.3.2 瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷.2。

1。

3.3 弹簧销、垫的弹力适宜。

2。

1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。

2。

1。

4 绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。

2.1.5 耐张线夹、并沟线夹、钳压管、铝带2。

1。

5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷.2.1.5.2 线夹转动灵活,与导线接触面符合要求.2.1.5。

3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。

2。

1。

5。

4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1。

5.5 应热镀锌,镀锌良好,镀锌层无剥落,锈蚀现象。

2。

1.6 螺栓:2。

1.6。

1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。

2.1.6.2 螺杆与螺母的配合应良好,加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。

10kV及以下架空配电线路设计技术规程

10kV及以下架空配电线路设计技术规程

10kV及以下架空配电线路设计技术规程10kV及下列架空配电线路设计技术规程Codefordesigningover-headdistributiontransmissionlineupto10kVDL/T5220—2005中华人民共与国国家进展与改革委员会公布前言本标准是根据原国家经贸委《关于下达2000年度电力行业标准制、修订计划项目的通知》(国经贸电力[2000]70号)的安排,对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。

本标准较修订前的规程有下列重要技术内容的改变:(1)本标准将范围明确为10kV及下列架空电力线路设计,以满足城市与农村供电的要求。

(2)为满足城市电网供电的可靠性及电能质量日益提高的要求,1990年以后在我国大中城市配电线路建设中逐步使用架空绝缘导线。

故本次修订增加了10kV及下列绝缘导线设计的有关内容。

(3)对交叉跨越提出了补充,补充了典型气象区。

(4)原规程中某些不适合当前生产要求的章节条款,已予删除或者修改。

本标准实施后代替SDJ206--1987。

本标准的附录A、附录B、附录C、附录D均为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。

本标准要紧起草单位:天津电力设计院。

本标准参加起草单位:北京供电设计院、武汉供电设计院、南京电力设计研究院。

本标准要紧起草人:李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。

1范围1.0.1本标准规定了10kv及下列交流架空配电线路(下列简称配电线路)的设计原则。

1.0.2本标准适用于10kV及下列交流架空配电线路的设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包含勘误的内容)或者修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

kV及以下架空电力线路设计规范

kV及以下架空电力线路设计规范

66kV及以下架空电力线路设计规范1总则1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理,便于施工和检修维护,制订本规范。

1.0.2本规范适用于66kV及以下交流架空电力线路(以下简称架空电力线路)的设计。

1.0.3架空电力线路设计,必须认真贯彻国家的技术经济政策,符合发展规划,积极慎重地采用新技术、新设备、新工艺和新结构。

1.0.4架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5架空电力线路设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。

2路径2.0.1架空电力线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾,全面安排,进行多方案的比较,做到经济合理、安全适用。

2.0.2市区架空电力线路的路径,应与城市总体规划相结合。

线路路径走廊位置,应与各种管线和其他市政设施统一安排。

2.0.3架空电力线路路径的选择,应符合下列要求:1、应减少与其他设施交叉;当与其他架空线路交叉时,其交叉点不应选在被跨越线路的杆塔顶上。

2、架空电力线路越架空弱电线路的交叉角,应符合表2.0.3的要求。

表2.0.3架空电力线路与架空弱电线路的交叉角注:架空弱电线路等级划分应符合本规范附录A的规定。

3、3kV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液(气)体储罐的防火间距,应符合现行国家标准《建筑设计防火规范》(GBJ16-87)的规定。

4、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。

5、不宜跨越房屋。

2.0.4架空电力线路通过林区,应砍伐出通道。

10kV及以下架空电力线路的通道宽度,不应小于线路两侧向外各延伸5m。

35kV和66kV线路的通道宽度,不应小于线路两侧向外各延伸林区主要树种的生长高度。

铁路电力10kV及以下架空线路施工工法(3.10)

铁路电力10kV及以下架空线路施工工法(3.10)

铁路电力10kV 及以下架空线路施工工法中铁一局集团电务工程有限公司1 前言电力架空线路是室外输电网形式的体现,铁路电力以10kV 线路为主,目前高速铁路电力10kV 线路以电缆为主,地形条件良好地区的普速铁路及外电源线路以架空线路为主。

本工法以银西铁路甘宁段“四电”系统集成电力工程为依托,主要研究10kV 及以下架空线路施工工法,充分考虑架空线路特点,对施工方式、辅助材料打破常规的进行尝试,提高架空线路整体施工效率、线路安全和外观工艺,并且对安装步骤进行标准制定,使每一步施工工序有据可依。

2 工法特点2.0.1 采用GPS测量定位线路,高效准确,线路合理。

2.0.2 采用挖机开挖基坑,施工效率高,基坑质量合格率高。

2.0.3 采用预绞丝耐张线夹及绑线,工艺美观维护方便。

2.0.4 林区、农田地采用钢芯绝缘导线,线路安全性高,不破坏生态。

3 适用范围本工法适用于铁路电力10kV 及以下架空线路的施工。

4 工艺原理在铁路10kV配电所中必须有1 条或2条外部电源线路来供电,受电源所与铁路配电所两者间路径的不确定特点,10kV 及以下架空线路为主要线路组成部分,经过测量确定线路的起点和终点位置后,根据地形地貌对线路的构造形式按照国家现行标准进行测量计算,在符合设计要求的前提下对线路的电杆位置精确测量定位,然后进行基坑开挖,根据土质条件对基坑采取不同程度的防护措施,避免塌陷。

组立电杆时,电杆位置要保证对地距离符合设计要求,而且尽量避开农田、村庄、河流、山谷等地形。

电杆组立完成达到稳定状态后可以依据线路的走向制作拉线、安装金具及绝缘子。

同时测量线路弧垂并计算导线长度,根据施工完成情况再进行导线架设,架设过程中必须保证导线完好无损伤。

5 施工工艺流程及操作要点5.1 施工工艺流程铁路电力10kV 及以下架空线路施工流程图见图5.1 所示图 5.1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 施工图纸审核1)依据设计图纸,确定线路的位置和路径走向,熟悉架空线路、电缆线路之间的关联和组成。

10kV及以下架空配电线路设计规范

10kV及以下架空配电线路设计规范
R——石材的极限抗弯强度;
1——受拉区混凝土塑性影响系数;
Wb——混凝土计算截面弹性抵抗矩;
B1—— 覆冰后风荷载增大系数
7
3
路径
3.0.1 架空配电线路路径选择可采用卫片、航片、全数字摄影测量系统和红外测量等新技术;
架空配电线路路径的选择,应认真进行调查研究,综合考虑运行、施工、交通条件、微地形
2.1.19
配电自动化 distribution automation
以一次网架和设备为基础,综合利用计算机技术、信息及通信通过与相关应用系统的信
息集成,实现配电系统的科学管理。
2.1.20
馈线终端 feeder terminal unit
安装在配电网架空线路杆塔等处的配电终端。
2.1.21
配电自动化终端 remote terminal unit of distribution automation
微气象条件、抵御自然灾害能力和路径长度等因素,统筹兼顾,全面安排,做到经济合理、
安全适用。
3.0.2 架空配电线路的路径,应与城市总体规划相结合,与各种管线和其他市政设施协调,
线路杆塔位置应与城市环境美化相适应。
3.0.3 发电厂、变电站等进出线密集区域,线路路径应统一规划,再走廊拥挤地段可采用同
杆塔架设。
倍数。轻冰区宜按无冰、5mm 或 10mm 覆冰厚度设计,中冰区宜按 15mm 或 20mm 覆冰厚
度设计,重冰区宜根据工程实际条件确定。
4.0.5 架空电力线路设计的气温应根据当地 15 年~30 年气象记录中的统计值确定。最高
气温宜采用+40℃。在最高气温工况、最低气温工况和年平均气温工况下,应按无风、无
1 最低气温为-40℃的地区,应采用-15℃;

10KV及以下架空配电线路及设备运行规程

10KV及以下架空配电线路及设备运行规程

第 3.2.10 条 绝缘子、瓷横但应无‎裂纹,釉面剥落面‎积不应大于‎ 100mm‎ 2,瓷横担线槽‎ 头端头釉面‎剥落面积不‎ 应大于 20‎ 0mm2,铁脚无弯曲‎,铁件无严重‎ 锈蚀。 第 3.2.11 条 绝缘子应根‎ 据地区污移‎等级和规定‎的泄漏比距‎来选择其型‎号,验算表面尺‎ 寸。污移等级标‎ 准见附录 1‎ 。 第 3.2.12 条 拉线应无断‎股、松弛和严重‎ 锈蚀。 第 3.2.13 条 水平拉线对‎通车路面中‎心的垂直距‎离不应小于‎ 6m。 第 3.2.14 条 拉线棒应无‎严重锈蚀、变形、损伤及上拔‎ 等现象。 第 3.2.15 条 拉线基础应‎牢固,周围土壤无‎突起、沉陷、缺土等现象‎ 。 第 3.2.16 条 接户线的绝‎缘层应完整‎,无剥落、开裂等现象‎;导线不应松‎弛;每根导线 接‎头不应多于‎ 1个。且应用同一‎型号导线相‎ 连结。 第 3.2.17 条 接户线的支‎持构架应牢‎固,无严重锈蚀‎ 、腐朽。 第 3.2.18 条 导线、接户线的限‎距及交叉跨‎越距离应符‎合部颁“架空配电线‎路设计技术‎ 规程”的规定。 第四章 配电设备的‎ 运行 第一节 变压器和变‎ 压器台 第 4.1.1 条 变压器及变‎压器台的巡‎视、检查、维护、试验周期按‎ 表4-1 规定执行‎ 。
表 4-1 变压器和变‎压器台巡视‎ 、检查、维护、试验周期
第 4.1.2 条 变压器和变‎压器台的巡‎ 视、检查内容: 1、套管是否清‎ 洁,有无裂纹、损伤、放电痕迹。 2、油温、油色、油面是否正‎ 常,有无异声、异味。 3、呼吸器中否‎正常有无堵‎ 塞现象。 4、各个电气连‎接点有无锈‎蚀、过热和烧损‎ 现象。 5、分接开关指‎示位置是否‎正确,换接是否良‎ 好。 6、外壳有无脱‎漆、锈蚀;焊口有无裂‎纹、渗油;接地是否良‎ 好。 7、各部密封垫‎有无老化、开裂、缝隙有无渗‎ 漏油现象。 8、各部螺栓是‎ 否完整、有无松动。 9、铭牌及其他‎标志是否完‎ 好。 10、一、二次熔断器‎是否齐备,熔丝大小是‎ 否合适。 、一、二次引线是‎否松弛,绝缘是否良‎好,相间或对构‎件的距离是‎否符合规定‎,对工 作人员‎上下电杆有‎无触电危险‎ 。 12、变压器台架‎高度是否符‎合规定,有无锈蚀、倾斜、下沉;木构件有无‎腐朽;砖、 石结构台架‎有无裂缝和‎倒塌的可能‎;地面安装的‎变压器,围栏是否完‎ 好。 13、变压器台上‎的其他设备‎ (如表箱、开关等)是否完好。 14、台架周围有‎无杂草丛生‎、杂物堆积、有无生长较‎高的农作物‎、树、竹、蔓藤植类 物‎接近带电体‎ 。 第 4.1.3 条 新的或大修‎后的变压器‎投入运行前‎,除外观检查‎合格外,应有出厂试‎验合 格证和‎ 供电局(电业局)试验部门的‎试验合格证‎,试验项目应‎有以下几项‎ : 1、变压器性能‎ 参数:额定电压(各分接端电‎ 压);额定电流;空载损耗;负载损耗;空 载电流;阻抗电压。 2、工频耐压。 3、绝缘电阻和‎吸收比测定‎ 。 4、直流电阻测‎ 量。 5、绝缘油简化‎ 试验。 注:有条件的单‎位,还可做匝、层间绝缘耐‎压试验。各项试验标‎ 准见附录 2‎ 。 第 4.1.4 条 新变压器的‎技术性能应‎ 符合 GB6‎ 451.1-86 和 GB‎ 1094.1~85“电力变压器‎ 标 准”的规定。

10kv及以下架空配电线路导线的排列原则值得收藏

10kv及以下架空配电线路导线的排列原则值得收藏

10kV及以下架空配电线路导线的排列原则,值得收藏1、1kV~10kV配电线路的导线应采用三角排列、水平排列、垂直排列。

1kV以下配电线路的导线宜采用水平排列。

城镇的1kV~10kV配电线路和1kV以下配电线路宜同杆架设,且应是同一电源并应有明显的标志。

2、同一地区1kV 以下配电线路的导线在电杆上的排列应统一。

零线应靠近电杆或靠近建筑物侧。

同一回路的零线,不应高于相线。

3、1kV以下路灯线在电杆上的位置,不应高于其他相线和零线。

4、配电线路的档距,宜采用表1所列数值。

耐张段的长度不应大于1km。

表1 配电线路的档距m5、沿建(构)筑物架设的1kV以下配电线路应采用绝缘线,导线支持点之间的距离不宜大于15m。

6、同电压等级同杆架设的双回绝缘线路或1kV~10kV、1kV以下同杆架设的绝缘线路、横担间的垂直距离不应小于表2所列数值。

表2 同杆架设绝缘线路横担之间的最小垂直距离m7、1kV~10kV配电线路与35kV线路同杆架设时,两线路导线间的垂直距离不应小于2.0m。

1kV~10kV配电线路与66kV 线路同杆架设时,两线路导线间的垂直距离不宜小于3.5m,当1kV~10kV配电线路采用绝缘导线时,垂直距离不应小于3.0m。

8、1kV~10kV配电线路架设在同一横担上的导线,其截面差不宜大于三级。

9、配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离,不应小于下列数值:1)1kV~10kV为0.3m。

2)1kV以下为0.15m。

3)1kV~10kV引下线与1kV以下的配电线路导线间距离不应小于0.2m。

10、配电线路的导线与拉线、电杆或构架间的净空距离,不应小于下列数值:1)1kV~10kV为0.2m。

2)1kV以下为0.1m。

(整理)10KV及以下架空配电线路1.

(整理)10KV及以下架空配电线路1.

(整理)10KV及以下架空配电线路1.10KV及以下架空配电线路安装⼯艺要求⼀、电杆基坑及基础埋设1、基坑施⼯前的定位符合下列规定:⑴、直线杆顺线⽅向位移,10KV及以下架空电⼒线路不应超过设计档距的3%,直线杆横线路⽅向位移不超过50mm。

⑵、转⾓杆、分⽀的横线路、顺线路⽅向的位移均不应超过50mm。

2、电杆基础坑深应符合设计规定。

电杆基础坑深度允许偏差应为+100mm、-50mm。

同基基础坑在允许偏差范围内按最深⼀坑操平。

3、双杆基坑应符合下列规定:⑴、根开的中⼼偏差不应超过±30mm。

⑵、两杆坑深宜⼀致。

4、基坑回填⼟应符合下列规定:⑴、⼟块应打碎。

⑵、10KV及以下架空电⼒线路基坑每回填30mm应历夯⼀次。

⑶、松软⼟值的基坑,回填⼟时应增加夯实次数或采取加固措施。

⑷、回填⼟后的电杆基础宜设防沉⼟层。

⼟层上部⾯积不宜⼩于坑⼝⾯积;培地⾼度应超出地⾯300mm。

⼆、电杆组与绝缘⼦安装1、单电杆⽴好后应正直,位置偏差应符合下列规定:⑴、直线杆的横向位移不应⼤于50mm。

⑵、10KV及以下架空电⼒线路杆梢的位移不应⼤于杆梢直径的1/2。

⑶、转⾓杆的横向位移不应⼤于50mm。

⑷、转⾓杆应向外⾓预偏紧线后不应向内⾓倾斜,向外⾓的倾斜,其杆梢位移不应⼤于杆梢直径。

2、终端杆⽴好后,应向拉线侧预偏。

期预偏值不应⼤于杆梢直径。

紧线后不应向受⼒倾斜。

3、以螺栓连接的构件应符合下列规定:⑴、螺栓应与构件⾯垂直,螺头平⾯预构件间不应有间隙。

⑵、螺栓紧好后,螺杆丝扣露处的长度,单螺母不应少于两个螺距;双螺母可预螺母相平。

⑶、当必须加垫圈时,每端垫圈不应超过2个。

4、螺栓的穿⼊⽅向应符合下列规定:⑴、对⽴体结构:⽔平⽅向由内向外垂直⽅向由下向上。

⑵、对平⾯结构:顺线路⽅向,双⾯构件内由向外,单⾯克件由送电侧穿⼊或按统⼀⽅向,横线路⽅向,两侧由内向外,中间由左向右(⾯向受电侧)或按统⼀⽅向;垂直⽅向,由下向上。

10kV及以下架空线路施工及验收规范标准

10kV及以下架空线路施工及验收规范标准

中华人民国电力行业标准Erection and acceptance regulationsfor overhead distribution lines with insulated conductors中华人民国电力工业部1 围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6~10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。

2 引用标准下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。

在标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民国电力行业标准GB396—84 环形钢筋混凝土电杆GB772—97 高压电瓷瓷件技术条件GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压1kV及以下架空绝缘电缆GB14049—92 额定电压10kV、35kV架空绝缘电缆DL/T464.1~5—92 额定电压1kV及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准,无国家标准时,应符合现行行业标准,无正式标准的新型器材,须经有关部门鉴定合格后方可采用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查,且符合:a)外观检查无损坏或变形;b)型号、规格正确;c)技术文件齐全。

3.1.4 发现器材有下列情况之一者,应重做试验:a)超过规定保管期限;b)损伤或变形;c)对产品质量有怀疑。

3.2 架空绝缘线(或称架空绝缘电缆)3.2.1 中压架空绝缘线必须符合GB14049的规定。

3.2.2 低压架空绝缘线必须符合GB12527的规定。

3.2.3 安装导线前,应先进行外观检查,且符合下列要求:a)导体紧压,无腐蚀;b)绝缘线端部应有密封措施;c)绝缘层紧密挤包,表面平整圆滑,色泽均匀,无尖角、颗粒,无烧焦痕迹。

10kV及以下架空配电线路条文说明

10kV及以下架空配电线路条文说明

10kV及以下架空配电线路设计技术规程条文说明1 范围根据2000年10月电规标质[2000]43号文《关于印发2000年度电力勘测设计行业科研,标准化,信息计划项目的通知》,明确将1987年7月颁发的SDJ206---1987《架空配电线路设计技术规程》进行修改。

2001年6月,中国电力规划设计协会委托中国电力建设工程咨询公司以协标质[2001]50号文下达了修编大纲审查会议纪要,确定本次修编标准范围仍为10kV及以下架空配电线路设计技术范围。

3 术语和符号本章为新增内容,根据电力行业“对电力标准编写基本规定”(DL/T 600——2001)将本标准常使用的一些名词、术语集中到本章内做明确规定。

4 总则4.0.1 原规程1.0.1条文。

本条是根据国家电力公司国电运[1998]418号《关于加快城市电力建设改造的若干意见》和DL/T 599—1996《城市中低压配电网改造技术条例》及DL/T600《电力标准编写的基本规定》等文件精神编写的。

建国以来,各地区在架空配电线路建设中积累了很多宝贵经验,结合当前国家综合实力的增强,“十五”期间国家电力公司提出要提高设备可靠性,提高电网自动化水平。

截止到2000年上半年,全国已有24家供电企业达到一流供电企业标准,将原规程中提出的“安全适用”修改为“安全可靠”,以实现供电可靠率要求。

4.0.2 原规程1.0.1条修改条文。

本条文在原规程提出的新设备、新材料的基础上,结合各地近年来发展的情况,补充提出新技术、新工艺是现代化工程设计的原则,简称四新。

4.0.3 原规程1.0.7条保留条文。

4.0.4 原规程1.0.8条保留条文。

4.0.5 原规程1.0.5条保留条文。

5 路径原规程在总则第1.0.6条中分别列出6条做了规定,修订后的规程,将路径单独列出。

5.0.1 原规程1.0.5条、1.0.6条合并条文。

提出路径要进行方案比较,选择最佳方案,以利控制工程造价,节省投资,严格质量,有利于线路安全运行,此条符合原电力部《电力建设市场管理规定》的要求。

10kV及以下架空配电线路设计技术规程强制性条文(2011年版本)

10kV及以下架空配电线路设计技术规程强制性条文(2011年版本)

10kV及以下架空配电线路设计技术规程强制性条文(2011年版本)5.0.5配电线路应避开储存易燃、易爆物的仓库区域,配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液(气)体储罐的防火间距不应小于杆塔高度的1.5倍。

7.0.5导线的设计安全系数,不应小于表7.0.5所列数值。

8.0.3绝缘子和金具的机械强度应按式(8.0.3)验算:KF<Fu(8.0.3)式中:K--机械强度安全系数,可按表8.0.4采用;F--设计荷载,kN;Fu--悬式绝缘子的机电破坏荷载或针式绝缘子、瓷横担绝缘子的受弯破坏荷载或蝶式绝缘子、金具的破坏荷载,kN。

8.0.4绝缘子和金具的安装设计宜采用安全系数设计法。

绝缘子及金具的机械强度安全系数,应符合表8.0.4的规定。

9.0.6配电线路导线的线间距离,应结合地区运行经验确定。

如无可靠资料,导线的线间距离不应小于表9.0.6所列数值。

9.0.7同电压等级同杆架设的双回线路或lkV~10kV、lkV以下同杆架设的线路、横担间的垂直距离不应小于表9.0.7所列数值。

9.0.8同电压等级同杆架设的双回绝缘线路或IkV-IOkV、lkV以下同杆架设的绝缘线路、横担问的垂直距离不应小于表9.0.8所列数值。

9.0.91kV-10kV配电线路与35kV线路同杆架设时,两线路导线间的垂直距离不应小于2.Om。

1kV-10kV配电线路与66kV线路同杆架设时,两线路导线间的垂直距离不宜小于3.5m,当lkV~10kV配电线路采用绝缘导线时,垂直距离不应小于3.Om。

9.0.11配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离,不应小于下列数值:llkV-10kV为0.3m。

2lkV以下为O.15m。

3lkV-lOkV引下线与lkV以下的配电线路导线间距离不应小于0.2m。

9.0.12配电线路的导线与拉线、电杆或构架间的净空距离,不应小于下列数值:11kV-10kV为0.2m。

10千伏及以下架空配电线路验收规范

10千伏及以下架空配电线路验收规范

第一章总则本篇适用于10千伏及以下架空配电线路(简称配电线路)安装工程的施工及验收。

有关大跨越及铁塔安装工程的施工及验收可参照《送电线路施工及验收规范》(GBJ233—81)进行。

配电线路的工程应按已批准的设计进行施工。

凡所使用的器材及设备均应符合国家或部颁的现行技术标准,并有合格证明。

设备应有铭牌。

配电线路工程的建设,除应符合本篇规定外,尚应符合本规范“电力变压器、互感器篇”、“高压电器篇”、“接地装置篇”、“电气设备交接试验标准篇”等的有关规定。

采用新工艺、新技术、新材料施工时,应制订不低于规范水平的标准或工艺要求。

设备安装用的紧固件,除地脚螺栓外,应采用镀锌制品。

配电线路工程在施工及交接验收时,应进行下列检查:一、竣工的工程是否符合设计;二、工程质量是否符合规定;三、调整、试验项目及其结果是否符合本规范规定;四、按本篇规定提出的技术资料和文件是否齐全。

第二章器材检验配电线路所采用的器材、设备或原材料具有下列情况之一者,应重作试验:一、超过规定保管期限;二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有怀疑。

线路使用的线材,施工前应进行外观检查,且应满足下列要求:一、不应有松股、交叉、拆叠、断裂及破损等缺陷;二、裸铝绞线不应有严重腐蚀现象;三、钢绞线、镀锌铁线表面镀锌良好,不应锈蚀。

采用黑色金属制造的金具零件应热镀锌。

金具在使用前应进行外观检查、且应满足下列要求:一、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷;二、线夹船体压板与导线接触面应光滑;三、遇有局部锌皮剥落者,除锈后应涂刷红樟丹及油漆。

镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象,螺杆与螺母应配合良好。

金具上的各种联结螺栓应有防松装置,采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

绝缘子在安装前应进行外观检查、且应满足下列要求:一、瓷件与铁件应结合紧密,铁件镀锌良好;二、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷;三、严禁使用硫磺浇灌的绝缘子。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10KV及以下架空线路的拉线

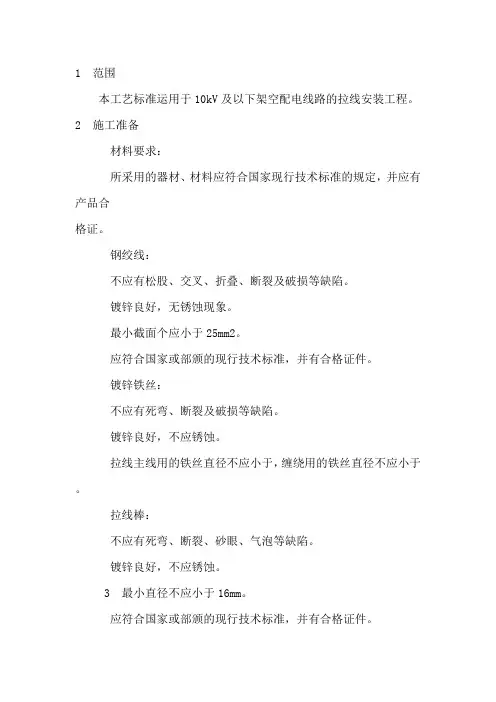

1 范围
本工艺标准运用于10kV及以下架空配电线路的拉线安装工程。

2 施工准备
2.1 材料要求:
2.1.1 所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合
格证。

2.1.2 钢绞线:
2.1.2.1 不应有松股、交叉、折叠、断裂及破损等缺陷。

2.1.2.2 镀锌良好,无锈蚀现象。

2.1.2.3 最小截面个应小于25mm2。

2.1.2.4 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.3 镀锌铁丝:
2.1.
3.1 不应有死弯、断裂及破损等缺陷。

2.1.
3.2 镀锌良好,不应锈蚀。

2.1.
3.3 拉线主线用的铁丝直径不应小于
4.0mm,缠绕用的铁丝直径不应小于
3.2mm。

2.1.4 拉线棒:
2.1.4.1 不应有死弯、断裂、砂眼、气泡等缺陷。

2.1.4.2 镀锌良好,不应锈蚀。

2.1.4 3 最小直径不应小于16mm。

2.1.4.4 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.5 混凝土拉线盘
2.1.5.1 预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷,强度应满
足设计要求。

2.1.5.2 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.6 拉线绝缘子
2.1.6.1 瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.6.2 高压绝缘子的交流耐压试验结果必须符合施工规范规定。

2.1.6.3 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.7 拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、
U形挂板、心形环、钢线卡、钢套管等。

2.1.7.1 表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。

2.1.7.2 应热镀锌,且镀锌良好,无镀锌层剥落锈蚀现象。

2.1.8 螺栓:
2.1.8.1 螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。

2.1.8.2 螺杆与螺母的配合应良好。

加大尺寸的内螺纹与有镀层
的外螺纹配
合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。

2.1.8.3 螺栓宜有防松装置,防松装置弹力应适宜,厚度应符合规定。

2.1.9 其它材料:竹套管、油漆、沥青油、玻璃丝布等。

2.2 主要机具
2.2.1 铁铣、夯、紧线器、剪线钳。

2.2.2 倒链、活扳手、脚扣、安全带等。

2.3 作业条件
2.3.1 各种材料备齐,电杆组立完毕。

2.3.2 高压绝缘子的交流耐压试验已完成,并符合施工规范规定。

3 操作工艺
3.1 工艺流程:
拉线下料→拉线组合制作→拉线安装
3.2 拉线下料:
3.2.1 根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度
及股数。

每把铅丝合成的股数应不少于三股,底把股数应比上、中把多两股。

3.2.2 当使用铅丝时,应先抻在;使用钢绞线时,应在需要断线处的两侧用
绑铅丝缠绕。

然后下料。

3.3 拉线组合制作:
3.3.1 使用铅丝时,应将铅丝绞成合股。

绞合时,应使每股铅丝受力一致,
绞合均匀。

3.3.2 上、中、底把连接处煨扣鼻圈,安装拉线绝缘子,缠绕制作。

一般混凝土电杆的拉线可不装设拉线绝缘子,但穿越导线的拉线及水平拉线应
装设绝缘子。

在断线情况下,拉线绝缘子距地面不应小于2.5m。

拉线的连接缠绕、固定应符合下列要求:
3.3.2.1 铅丝拉线可自身缠绕固定,中把与底把连接处可另敷铅丝缠绕,缠
绕应整齐、紧密,缠绕顺序、圈数及长度见表3-72所示。

缠绕顺序、圈数及长度表3-
73
中把与底把连接处缠绕长度最小值(mm)
下端花缠上端
3 5 7 9、8、7 9、9、8、8、7 9、9、8、8、7、7、6
150 150 200
250 250 300 100 100 100
3.3.2.2 钢绞线拉线可使用钢索卡或铅丝缠绕固定。

a 使用钢线卡固定时,每个连接端不得少于两个钢线卡。

中把的下端不应单
独使用钢线卡固定,还应用铅丝缠绕固定。

b 使用铅丝缠绕时,应缠绕整齐、紧密,缠绕长度见表3-74。

缠绕长度最小值表3-
74
缠绕长度(mm)
中把与底把连接处
下端花缠上端
25 35 50 200 250 300 200 250 300 150 200 250 250 300 250 80 80 80
3.3.2.3 使用UT型线夹、楔形线夹时,线夹舌板与拉线接触应紧密,受力后
无滑动现象。

拉线断头处与拉线主线应可靠固定(可使用铅丝缠绕)。

3.3.2.4 UT型线夹或花篮螺栓的螺杆应露扣,并应有不小于l/2螺杆丝扣长度
可供调紧。

调整后UT型线夹的双螺母应并紧,花篮螺栓应封固(可使用铅丝缠绕)。

3.3.2.5 拉线棒与接线盘连接后,其圆环开口处应用铅丝缠绕或焊接;当拉
线棒与拉线盘的连接使用螺杆时,应垫方形垫圈,并用双螺母固定。

接线棒露出地
面长度为500~700mm。

3.3.2.6 拉线两端的扣鼻圈内应垫好心形环。

3.4 拉线安装:
3.4.1 将已安装好底把的拉线盘滑入坑内,找正后,分层填土夯实。

用拉线
抱箍将拉线上端固定在电杆上。

拉线安装应符合下列要求:
3.4.1.1 拉线与电杆的夹角不宜小于45°,当受环境限制时,不应小于30°。

水平拉线的拉桩坠线与拉桩杆夹角不应小于30°。

3.4.1.2 终端杆及耐胀杆承力拉线应与线路方向对正;分角拉线应与线路分
角线方向对正;防风拉线应与线路方向垂直。

3.4.1.3 拉线盘的埋设深度最低不应低于1.3m,且应符合设计要求。

3.4.1.4 水平拉线的拉桩杆的埋设深度不应小于杆长的1/6,拉
线距路面中心
的垂直距离不应小于6m,拉桩坠线与拉桩杆夹角不应小于30°,拉桩杆应向张力反
方向倾斜10°~20°,坠线上端距杆顶应为250mm;水平拉线对通车路面边缘的垂
直距离不应小于5m。

3.4.1.5 当拉线位于交通要道或人易接触的地方,须加装竹套管保护。

竹套
管上端垂直距地面不应小于 1.8m,并应涂有明显标志(如红、白相间的油漆)。

3.4.2 撑杆的安装,撑杆埋深不宜小于0.5m,并设有防沉措施。

撑杆与主杆
之间夹角应为30°,允许偏差为±5°。

3.4.3 进行拉线中、底把连接。

可使用紧线器拉紧拉线,并使终端杆及转角
杆问拉线侧倾斜,应保证使紧线后的终端杆及转角杆向拉线侧的倾斜不大于一个电
杆稍径;水平拉线的拉桩杆向张力反方向倾斜15°~20°。

4 质量标准
4.1 保证项目:
4.1.1 金具的规格、型号、质量必须符合设计要求。

高压绝缘子的交流耐压
试验结果必须符合施工规范规定。

检验方法:观察检查,检查出厂合格证及绝缘子耐压试验记录。

4.1.2 高压绝缘子表面严禁有裂纹、缺损、瓷釉烧坏等缺陷。

检验方法:观察检查。

4.2 基本项目:
4.2.1 黑色金属金具零件防腐保护完整。

检验方法:观察检查。

4.2.2 拉线位置与电杆的夹角正确,金具齐全,连接牢固,同杆的各条拉线
均受力正常,无松股、断股和抽筋现象。

检验方法:观察、手扳检查。

4.2.3 防沉土台尺寸正确,导线紧线后电杆梢无明显偏移。

检验方法:观察检查。

4.3 允许偏差项目(表3-75)
承力杆垂直度允许偏差表3-
75
项次项目允许偏差检查方法
拉线受力后终端杆或转角杆垂直度(即杆梢向拉线侧倾斜位移)
注:D为电杆梢径。

5 成品保护
5.1 拉线制作后应妥善保管,防止车压等变形。

5.2 现场运输时,注意防止扭弯拉线及损坏拉线绝缘子。

5.3 抻直铅丝时,不应损伤树木等物。

6 应注意的质量问题
6.1 铁丝拉线绞合不均匀或有抽筋现象。

铁线未抻直或抻直后碰弯,绞合时
每根铁丝应受力一致。

6.2 拉线缠绕圈数不够、不紧密,扣鼻圈过大。

缠绕铁丝应留有足够的长度;
缠绕时要认真,并用力均匀,使铁丝不回弹;制作扣鼻圈要方法得当,手劲足、用
力准。

6.3 导线架设后,终端杆、转角杆的垂直度超出规范规定。

拉线安装时,拉
线松紧调整要适度。

7 质量记录
7.1 钢绞线、镀锌铁丝、混凝土拉线盘等应有产品出厂质量证明。

7.2 拉线绝缘子、高压接线绝缘子应有出厂质量证明,并有测试检验报告。

7.3 拉线安装工程预检、自检记录。

7.4 设计变更洽商记录,竣工图。

7.5 工程应填写架空线路和杆上电气设备安装分项工程质量检验评定记录。
