2.2数字水准仪的构造及使用.

按键
图 5-23 Dini03 电子水准仪操作及显示面板
表 5-2 Dini03 电子水准仪按键及名称
名称及功能
按键
开关键
测量触发键
导航键
回车键 数字、大小写字母转换键
名称及功能 Trimble 功能键
返回键 测量键 删除键 符号键
Dini03 电子水准仪的使用步骤如下： ① 安装和粗平 安装。将脚架打开到适合观测的高度，并用螺旋拧紧；将仪器放在脚架盘中间并拧紧； 脚架的螺旋应在中心。 粗平。调动脚螺旋，使圆水准气泡大致居中。 ② 精平 同时向里或向外转动与仪器视准轴垂直的两个脚螺旋；使气泡在此方向上居中；调节第 三个螺旋使气泡居中；然后在各个方向上转动仪器看是否居中，如不居中，重复上一个动作； 倾斜补偿器可以使仪器进行倾斜补偿，补偿范围为±15ʹ。 ③ 瞄准
码图片拍下快照，然后把它和仪器内存中的同样的尺子条码图片进行比较和计算。这样，就
可以计算出一个尺子的读数了。
Dini03 电子水准仪有单点测量、水准路线测量、中间点测量、放样和继续测量等功能。
开机后，屏幕主菜单显示文件、配置、测量和计算共 4 个菜单项，图 5-23 是该水准仪操作
及显示面板。表 5-2 列出了所有按键及名称。
图 5-24 徕卡 DNA03 电子水准仪结构示意图
DNA03 是徕卡新一代的数字水准仪，其外观与各部位名称，如图 5-25 所示，主要有以 下性能特点：
①中文界面，操作更容易； ②超大显示屏，显示内容更丰富； ③采用新式标准磁阻尼补偿器，测量精度达到 0.3mm/km； ④可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量。
键 切换到逐点测量 设置测量模式键
数据管理器键
开关第二功能键/转换输入数字 或字母
删除字符或信息，取消或停止测 量
根据 FNC 菜单定义的任意功能键
确认键，继续下一栏
测量程序，主菜单键
测量触发键
数字/符号键
导航键
转动望远镜控制器，直到瞄准目标点。 注意检查视差：移动目镜的同时，确保目标点与十字丝没有移动，如果有必要，需要重 新对焦。
④ 开机
按 键对仪器进行开机。 ⑤ 进行测量 注意：为高精度测量，Trimble 建议您使用右侧的 键进行测量，此按键可以减少由 于按键造成仪器振动所带来的误差。 2）徕卡 DNA03 电子水准仪及其使用 图 5-24 为徕卡 DNA03 电子水准仪结构示意图，从图中可以看到电子水准仪较自动安 平水准仪多了调焦发送器、补偿器监视、分光镜和线阵探测器 CCD 这 4 个部件。
DNA03 具有线路水准测量、测量碎部点、放样碎部点等功能。
圆水准器进光管
物镜调焦旋钮 测量键
PC 卡开仓 按钮
显示屏
开关
键盘
目镜 圆水准器
水平微动螺旋
物镜
图 5-25 DNA03 电子水准仪
表 5-3 列出了所有按键及名称
按键
表 5-3 DNA03 电子水准仪按键名称及功能
名称及功能
按键
名称及功能
目镜பைடு நூலகம்水平气泡
显示屏
圆气泡
键盘
电源/通讯接口
遮光罩及物镜
调焦旋钮 测量键 水平微动螺旋
图 5-21 Dini03 电子水准仪
图 5-22 条纹编码尺
如图 5-22 为与电子水准仪配套使用的条纹编码尺。
电子水准仪与光学水准仪的测量原理和方法基本相同，它是利用仪器里的十字丝瞄准
的电子照相机读数。当按下了“测量”触发键时，仪器就会对已瞄准并调焦好的尺子上的条

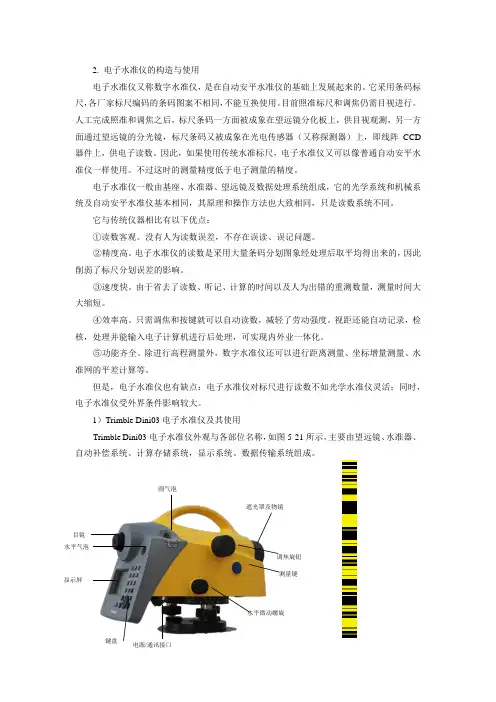

2. 电子水准仪的构造与使用 电子水准仪又称数字水准仪，是在自动安平水准仪的基础上发展起来的。它采用条码标 尺，各厂家标尺编码的条码图案不相同，不能互换使用。目前照准标尺和调焦仍需目视进行。 人工完成照准和调焦之后，标尺条码一方面被成象在望远镜分化板上，供目视观测，另一方 面通过望远镜的分光镜，标尺条码又被成象在光电传感器（又称探测器）上，即线阵 CCD 器件上，供电子读数。因此，如果使用传统水准标尺，电子水准仪又可以像普通自动安平水 准仪一样使用。不过这时的测量精度低于电子测量的精度。 电子水准仪一般由基座、水准器、望远镜及数据处理系统组成，它的光学系统和机械系 统及自动安平水准仪基本相同，其原理和操作方法也大致相同，只是读数系统不同。 它与传统仪器相比有以下优点： ①读数客观。没有人为读数误差，不存在误读、误记问题。 ②精度高。电子水准仪的读数是采用大量条码分划图象经处理后取平均得出来的，因此 削弱了标尺分划误差的影响。 ③速度快。由于省去了读数、听记、计算的时间以及人为出错的重测数量，测量时间大 大缩短。 ④效率高。只需调焦和按键就可以自动读数，减轻了劳动强度。视距还能自动记录，检 核，处理并能输入电子计算机进行后处理，可实现内外业一体化。 ⑤功能齐全。除进行高程测量外，数字水准仪还可以进行距离测量、坐标增量测量、水 准网的平差计算等。 但是，电子水准仪也有缺点：电子水准仪对标尺进行读数不如光学水准仪灵活；同时， 电子水准仪受外界条件影响较大。 1）Trimble Dini03 电子水准仪及其使用 Trimble Dini03 电子水准仪外观与各部位名称，如图 5-21 所示，主要由望远镜、水准器、 自动补偿系统、计算存储系统，显示系统、数据传输系统组成。
