中兴EPON常用的一些命令汇总

合集下载

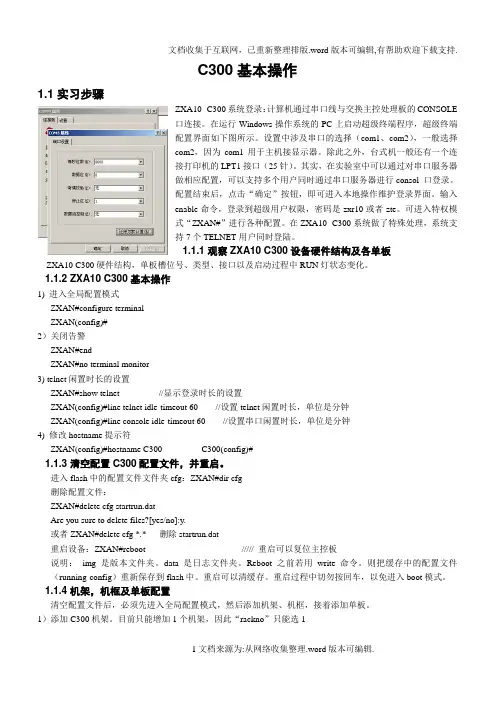

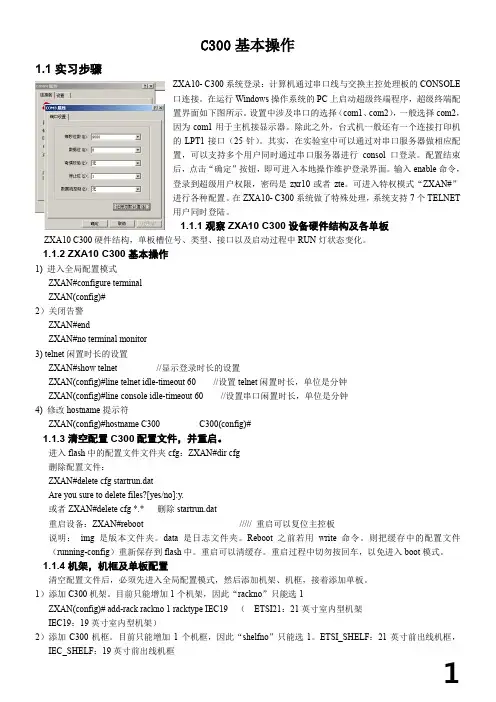

中兴EPON-C300基本操作

C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。

配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

输入enable命令，登录到超级用户权限，密码是zxr10或者zte。

可进入特权模式“ZXAN#”进行各种配置。

在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。

1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。

1.1.2 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminalZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符ZXAN(config)#hostname C300 C300(config)#1.1.3 清空配置C300配置文件，并重启。

进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.datAre you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 删除startrun.dat重启设备：ZXAN#reboot ///// 重启可以复位主控板说明：img是版本文件夹。

中兴EPONC300基本操作

C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。

配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

输入enable命令，登录到超级用户权限，密码是zxr10或者zte。

可进入特权模式“ZXAN#”进行各种配置。

在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。

1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。

1.1.2 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminalZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet 300 C或者ZXAN#delete cfg *.* 删除重启设备：ZXAN#reboot 置带外网管接口IP地址。

a.进入全局配置模式。

ZXAN#configure terminalb.进入管理接口配置模式。

ZXAN(config)#interface mng1c.设置带外网管接口IP地址。

ZXAN(config-if)#ip address 设置带外网管路由。

ZXAN(config)#ip route 10.1.0.0 用直连网线连接C300带外网管Q口和PC操作终端，PC的IP与C300 带外管理IP设在同一网段，通过PC远程telnet登录到C300。

EPON常用命令讲解

语音包：IAD使用它的公网IP与对端发送或接收RTP包，封装了通话的语音流数据。
私有协议包：主要为IAD（10.25网段私网IP）与AC16(10.25.100.18)之间的通信流程，包括了IAD获取私网IP，配置获取，状态查询等流程。
EPON系统IP说明
内部：10.25网段IP为设备内部的私有IP,分配给设备线卡和IAD（其中10.25.100.1到10.25.100.16为EC2线卡，10.25.100.17为主控盘，10.25.100.18为AC16）,IAD的IP分配规则为：10.25.100+线卡号.授权号(该IP主要用于与AC16通信，从AC16获取配置等)10.26网段IP也为设备内部私有IP，分配给EC2,和ONU，用于配置ONU芯片(对于FTTBONU)。
value = 67 = 0x43 = 'C'
查询IAD注册情况
device\show iadconfigured
说明：该命令会显示出系统内部所有IAD通过私有协议向AC16定时上报的注册信息，包含了IAD的私网IP,公网IP等。如果此处没有IAD的信息，那么AC16不会对IAD下发配置，IAD也很可能没有获得私网IP，需要检查授权等信息是否正确。
如果看到业务端口有相应MAC地址，则说明上行数据已到XA32线卡。
查看的时候请注意学习到的VID是否正确。线卡学习到的应该是内层VLAN VID。
其他处理方式：
如疑似多个用户端口故障局限在同一块Xa32盘上，疑似单盘故障时，若业务为pvc vlan，可将该业务vlan封装在onu空闲上联电口，分别在上联口、用户端口modem下接pc进行ping测试，是否丢包等；若业务为stacking vlan可利用FTTN型onu管理vlan可为双层vlan，如在vlan目录下set stacking manage vlan inputport [svlan id] [cvlan id] [uplik port ] [tag|untag]将业务vlan封装成“管理”vlan来进行ping或ftp业务测试线卡性能。

中兴OLT和onu常用命令

中兴OLT和onu常用命令(config-if)#shutdown 关掉当前ONU数据C320(config)#line telnet idle-timeout 10 设置在线时间为10分钟show cpe information gpon-olt_1/8/1 1 查看ONU设备当前版本ZXAN(config-if)# interface gei_0/1/1ZXAN(config-if)# negotiation auto 将端口速率调为自适应ZXAN(config-if)# speed 1000 将端口速率调为千兆show interface optical-module-info gei_1/19/3 OLT上联口光功率查看sho interface optical-module-info gpon-olt_1/2/8 查看OLT 上PON口光模块类型信息Con t 回车在OLT的PON口下ONU重启操作pon-onu-mng gpon-onu_1/2/1:5 回车reboot 回车C300(config)#mac delete vlan 601 清除601的所有mac 地址C300(config)#add-card rackno 1 shelfno 1 slotno 8 GTGO 添加C300第8个业务板C300(config)#del-card rackno 1 shelfno 1 slotno 8 删除C300第8个业务板(config)#interface gpon-onu_1/4/4:3(config-if)#switchport vlan 2528 tagZXAN# erase configuration 回车在ONU下清楚ONU数据Y 回车reboot 回车重启设备C300-01#show card 查看板卡信息C300-01#show gpon onu uncfg 查看是否有未做数据的ONU show gpon onu uncfg gpon-olt_1/12/8 查看PON口下未做数据的ONUshow running-config interface gpon-olt_1/7/1 查看PON口下在用的ONU设备SN号ZXAN# show interface fei_0/1/1-8 port-statusZXAN# conZXAN(config)#interface range fei_0/2/1-16 进入ONU下1~24口ZXAN(config-if)# no shutdown 全部打开端口ZXAN(config)#show interface fei_0/1/1-8 port-status 查看F803设备端口开启没有F822# show interface fei_0/2/1-16 port-status 查看F822设备端口开启没有Port AdminStatus LinkStatus TxRate(Mbps)----------------------------------------------------------------- 2/1 enable up 100M2/2 enable down N/A.2/3 disable down N/A.2/4 enable up 100M2/5 enable up 100M2/6 enable up 100M2/7 disable down N/A. 未开启2/8 enable up 100MC300(config)#interface gpon-onu_1/2/4:3 进到原ONU端口下C300(config-if)#reC300(config-if)#registration-method sn ZTEGB00016D6替换新的ONUC300(config-if)#exitC300#show running-config interface gpon-onu_1/2/4:3 查看新设备数据show interface optical-module-info gei_1/19/1 查看OLT上联口1/19/1口的收发光情况show interface port-status gei_1/19/1-4 查看OLT1/19/1~4口的运行情况sho pon power onu-rx gpon-onu_1/2/1: 5 查看ONU的收光命令，要求范围为-8——-24sho interface optical-module-info gpon-olt_1/2/1 查看OLT PON口的发光命令show running-config interface gpon-onu_1/5/3:7 查看F803 ONU设备配置情况show onu running config gpon-onu_1/7/1:7 查看ONU情况。

中兴EPON-C300基本操作

C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。

配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

输入enable命令，登录到超级用户权限，密码是zxr10或者zte。

可进入特权模式“ZXAN#”进行各种配置。

在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。

1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。

中兴EPON、AG数据检查命令

--------------------------------------------------------------------
0018.8237.4670 60 Static gei_0/6/1
QH_XH_C220#show mac 00e0.fcc6.4974 vlan 4012
p2p mode group
onu 1 type ZTE-9806 mac 001e.73d9.1280
onu 2 type ZTE-9806 mac 001e.73d9.126d
onu 3 type ZTE-9806 mac 001e.73d9.1285
onu 4 type ZTE-9806 mac 001e.73d9.1274
switchport mode hybrid
switchport vlan 4001-4094 untag
switchport vlan 1,42,44,60,1415-1416 tag
switchport vlan 1419,1428-1433 tag
switchport vlan 2615-2616,2619 tag
switchport vlan 2628-2633 tag
对应PON起的QINQ信息
vlan-smart-qinq ingress-port epon-olt_0/4/4 cvlan 1536 to 2047 svlan 1432
vlan-smart-qinq ingress-port epon-olt_0/4/4 cvlan 3072 to 3327 svlan 2632
get-slcattrib slot 3
get-mgcapabili

中兴EPON常用的一些命令汇总

中兴EPON常用的一些命令汇总1. `enable` –进入特权模式，获得更高的权限级别。

2. `configure terminal` –进入全局配置模式，进行全局设置。

3. `interface gpon-onu_1/1/1:1` –进入指定的ONU接口，用于ONU的配置。

4. `display ont info` –展示ONT的详细信息。

5. `display ont capability` –展示ONT的能力信息。

6. `display ont optical-info` –展示ONT的光学信息。

7. `display ont alarm-summary` –展示ONT的报警摘要信息。

8. `display ont alarm-history` –展示ONT的报警历史记录。

9. `display ont port state` –展示ONT端口的状态信息。

10. `display ont topology-info` –展示ONT的拓扑信息。

11. `display gpon ont-lineprofile` –展示ONT线路配置文件信息。

12. `display gpon ont-srvprofile` –展示ONT业务配置文件信息。

13. `display alarm active all` –展示当前所有的报警信息。

14. `display alarm history all` –展示所有历史报警信息。

15. `display ontport summary` –展示ONT端口的摘要信息。

16. `display ontport state` –展示ONT端口的状态信息。

17. `display pon-optical-info` –展示PON口的光学信息。

18. `display pon-linkstate` –展示PON口的链路状态信息。

19. `display pon-onu-info` –展示PON口上的ONU信息。

中兴EPONC300基本操作

中兴EPONC300基本操作中兴EPON C300是中兴通讯推出的用于传送以太网（Ethernet）业务的光纤传输设备。

EPON（Ethernet Passive Optical Network）是一种以太网无源光纤传输技术，其基于光纤传输，可提供高速、高效的宽带接入和数据传输服务。

EPONC300具有方便的操作界面和强大的功能，下面将介绍EPONC300的基本操作步骤。

一、登录设备1.打开浏览器，在地址栏中输入设备的IP地址，按下回车键进入，跳转到设备登陆界面。

2.输入正确的用户名和密码，点击“登录”按钮，进入设备的管理界面。

二、设备信息查看1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

2.点击“基本信息”，在右侧窗口中可以看到设备的基本信息，包括设备的名称、型号、版本号等。

三、光纤口配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。

2.选择“ONU信息配置”，在右侧窗口中显示已连接的ONU设备列表。

3.选择需要配置的ONU设备，点击“配置”按钮，进入ONU配置页面。

4.在ONU配置页面中，可以配置光纤口的相关参数，如光纤口模式、速率等。

5.配置完成后，点击“保存”按钮，保存配置并生效。

四、VLAN配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。

2.选择“VLAN配置”，在右侧窗口中显示已配置的VLAN信息。

3.点击“添加”按钮，进入VLAN配置页面。

4.在VLAN配置页面中，可以配置VLAN的相关参数，如VLANID、优先级、流量控制等。

5.配置完成后，点击“保存”按钮，保存配置并生效。

五、IP地址配置1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

2.选择“IP配置”，在右侧窗口中显示设备的IP地址配置信息。

5.配置完成后，点击“保存”按钮，保存配置并生效。

六、系统重启1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

中兴EPON-C300基本操作

C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。

配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

输入enable命令，登录到超级用户权限，密码是zxr10或者zte。

可进入特权模式“ZXAN#”进行各种配置。

在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。

1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。

中兴接入网设备常用命令

中兴接⼊⽹设备常⽤命令⼀、OLT常⽤指令及问题处理Ip：135.255.104.255AKS_SiFaJuBanGongLou3Lou_9806(ag)# get-slcstatus beginslot 1（语⾳不通查看是否在通话）nongyishiminbingxunlianjidi-9806(ag)# SHOW CARDSlot Shelf Type Port HardVer SoftVer Status----------------------------------------------------------------------1 1 ASTEC (宽带板) 24 080701-01 V1.0.0T3 Inservice2 1 ATLCI （语⾳板）48 081001-03 V2.1.0P9 Inservice3 1 ASTEC （宽带板）24 080701-01 V1.0.0T3 Inservice5 1 SCCBK （主控板） 2 090100 V2.1.0P9 Inservice shaya_yimuchang_C300(config-if)# registration-method sn FHTT6FDB99A3（更换sn码）show running-config （加载各种板卡）show gpon onu uncfg (查看OLT所有未配置的ONU)show gpon onu uncfg gpon-olt_1/3/2 (查看端⼝下未配置的ONU)show gpon onu state gpon-olt_1/2/1 (查看端⼝下ONU状态)show mac (查看MAC地址)show card (查看主控板和线卡的在线状态，和版本信息)show version-running (查看当前运⾏的版本信息)show vlan summary (查询已创建的VLAN)show vlan 813 (查询813VLAN绑定的端⼝)show processor （CPU占⽤率）show port-statistics interface gei_1/19/3 (端⼝流量统计)show interface gpon-onu_1/2/1:3 (端⼝流量统计)show epon authentication-mode 1/2 (查询OLT线卡ONU认证注册模式)show onu-type (查询系统⽬前⽀持的ONU类型)sho epon onu by mac 9c6f.52de.f7bf 按mac地址查它的扣⼦eponshow running-config interface gpon-onu_1/2/1:4 (查看已配ONU数据)show onu running config gpon-onu_1/2/1:4 (查看已配ONU数据)show remote onu port info eth epon-onu_1/2/5:12 onu设备lan扣的状态display ip routing-table vpn-instance CTVPN-AKS_DYYCJY 83.240.13.41 查它的删除已经注册的ONUshow gpon onu uncfg (查看OLT所有未配置的ONU)con t （进⼊配置模式）interface gpon-olt_1/3/1 （进⼊指定PON⼝）no onu 1 （删除指定ONU ID）con t （进⼊配置模式）interface gpon-olt_0/1/2 进⼊olt第⼀槽位第⼆PON⼝下注册onuonu 12 type ZTEG-F822 sn ZTEGB0004C93在olt第⼀槽位第⼆PON⼝下注册第12台onu interface gpon-onu_0/1/2:12 name ONU-2:12 (ONU简单注明)tcont 2 profile UP-50M （加⼊宽带50M的" UP-50M"带宽模板）gemport 1 name gemport-1 unicast tcont 2service-port 1 vport 1 user-vlan 200 svlan 200 (加⼊主VLAN)service-port 2 vport 2 user-vlan 101 to 124 svlan 1060（内层VLAN to内层VLAN，svlan外层VLAN）show performance pon-onu mac gpon-onu_1/6/2:10 cu rrent /*查看GPONONU的误码率*/ sho pon-onu perfo eth epon-onu current /////epon吴码宽带的内vlan在《301-364》//1表⽰ 1/0/1， 64表⽰1/6/4show performance pon-olt mac gpon-olt_1/6/2 current /*查看GPONOLTpon⼝的误码率*/ show gpon onu state gpon-olt_1/7/1 /*查看GPON⼝下ONU的在线情况*/ working表⽰在线，LOS表⽰断纤，DyingGasp 表⽰断电，offline表⽰从未上线(没有搜索到该ONU，ONU为离线)show processor //查看各单板CPU占⽤情况show pon power attenuation gpon-onu_1/1/1:2 /*查看GPON⼝下ONU光衰*/ TX为发光,RX为收光show running-config interface gpon-olt_1/1/6 /*查看PON⼝下的ONU信息*/show running-config interface gpon-onu_1/1/6:2 /*查看ONU接⼝下配置信息*/show onu running config gpon-onu_1/1/6:2 /*查看ONU远程下发模式下配置信息*/ show pon onu uncfg /*查看未注册GPONONU*/show pon onu uncfg LOID /*查看未注册GPONONU的LOID*/show mac gpon onu gpon-onu_1/1/6:4 /*查看ONU下MAC上报信息*/ show service-port interface //查询已配置的业务VLAN 认证ONU接⼝模式下：interface gpon-olt_1/5/1onu 1 type ZTEG-F620 SN 131151116配置T-CONT模板进⼊GPON模式profile tcont XX typeshow gpon profile tcont/traffic //查看T-CONT/流量模板flow mode 1 tag-filter vid-filter untag-filter transparent //电信配法flow相当于vport，该句为⽆论什么标签都透传flow 1 priority 7 vid 46 //46标签传输flow1 优先级7show onu unauthentication epon-olt_1/5/1 //查看未注册的ONUonu-sla-profile profile-nanme create 10M //epon模式下创建带宽模板onu-sla-profile profile-set 10M upstream/downstream assured 5000 maximrum 1000 //配置上下⾏带宽show interface optical-module-info //检查PON光模块参数指标show logging alarm //查看设备告警show gpon onu distance gpon-onu_XXX //查看ONU距离（config-if）#range-mode 0 300 //光猫注册不正常。

中兴EPON-C300基本操作

C300基本‎操作1.1 实习步骤ZXA10- C300系统‎登录：计算机通过串‎口线与交换主‎控处理板的C‎ONSOLE‎口连接。

在运行Win‎d ows操作‎系统的PC上‎启动超级终端‎程序，超级终端配置‎界面如下图所‎示。

设置中涉及串‎口的选择（com1、com2），一般选择co‎m2，因为com1‎用于主机接显‎示器。

除此之外，台式机一般还‎有一个连接打‎印机的LPT‎1接口（25针）。

其实，在实验室中可‎以通过对串口‎服务器做相应‎配置，可以支持多个‎用户同时通过‎串口服务器进‎行conso‎l口登录。

配置结束后，点击“确定”按钮，即可进入本地‎操作维护登录‎界面。

输入enab‎l e命令，登录到超级用‎户权限，密码是zxr‎10或者zt‎e。

可进入特权模‎式“ZXAN#”进行各种配置‎。

在ZXA10‎- C300系统‎做了特殊处理‎，系统支持7个‎T ELNET‎用户同时登陆‎。

1.1.1 观察ZXA1‎0 C300设备‎硬件结构及各‎单板ZXA10 C300硬件‎结构，单板槽位号、类型、接口以及启动‎过程中RUN‎灯状态变化。

1.1.2 ZXA10 C300基本‎操作1) 进入全局配置‎模式ZXAN#config‎u re termin‎a lZXAN(config‎)#2）关闭告警ZXAN#endZXAN#no termin‎al monito‎r3) telnet‎闲置时长的设‎置ZXAN#show telnet‎//显示登录时长‎的设置ZXAN(config‎)#line telnet‎i dle-timeou‎t 60 //设置teln‎e t闲置时长‎，单位是分钟ZXAN(config‎)#line consol‎e idle-timeou‎t 60 //设置串口闲置‎时长，单位是分钟4) 修改host‎n ame提示‎符ZXAN(config‎)#hostna‎m e C300 C300(config‎)#1.1.3 清空配置C3‎00配置文件‎，并重启。

中兴EPON-C300基本操作

精心整理C300基本操作1.1 实习步骤ZXA10-C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器1)23)telnet4)修改1.1.3进入ZXAN#deletecfgstartrun.datAreyousuretodeletefiles?[yes/no]:y.或者ZXAN#deletecfg*.*删除startrun.dat重启设备：ZXAN#reboot/////重启可以复位主控板说明：img是版本文件夹。

data是日志文件夹。

Reboot之前若用write命令。

则把缓存中的配置文件（running-config）重新保存到flash中。

重启可以清缓存。

重启过程中切勿按回车，以免进入boot模式。

1.1.4 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。

1）添加C300机架。

目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)#add-rackrackno1racktypeIEC19（ETSI21：21英寸室内型机架IEC19：19英寸室内型机架）2）添加C300机框。

目前只能增加1个机框，因此“shelfno”只能选1。

ETSI_SHELF：21英寸前出线机框，IEC_SHELF：19英寸前出线机框ZXAN(config)#add-shelfshelfno1shelftypeIEC_SHELF4）添加单板。

主备用控制交换板不需添加，用户单板、上联板、电源板等需添加，单板名称要大写。

ZXAN(config)#add-cardslotno0PRWG（0号槽位添加电源板）5）删除单板，主用控制交换板无法删除删除6711.a.b.c.3.2IP。

中兴EPON基本开通命令

OLT和ONU的登录帐号和密码都是zte对于一个没有任何数据的OLT，我们需要先添加站点名（更改提示符）、机架、机框、板件。

ZXAN#configure terminal（进入config模式）ZXAN(config)#hostname BeiJinglu_C200（以下提示符就全部更改了）BeiJinglu_C200(config)# add-rack rackno 0 racktype ZXPON（添加机架）BeiJinglu_C200(config) #add-shelf rackno 0 shelfno 0 shelftype ZXA10C200（添加机框，此时自动添加主控板）BeiJinglu_C200(config) #add-card rackno 0 shelfno 0 slotno 1 EPFC（添加下连板）添加完成后，开始添加VLANBeiJinglu_C200(config) #vlan database（进入VLAN模式，提示符的括号内容改变）BeiJinglu_C200(vlan) #vlan 10,600,1000-2000BeiJinglu_C200(vlan) #exit在两个VLAN上面做地址BeiJinglu_C200 (config)#inter vlan 10BeiJinglu_C200 (config-if)# ip address 58.19.214.102 255.255.255.224BeiJinglu_C200 (config-if)#exitBeiJinglu_C200 (config)#inter vlan 600BeiJinglu_C200 (config-if)# ip address 58.19.214.102 255.255.255.224BeiJinglu_C200 (config-if)#exit将VLAN绑定到上连口上BeiJinglu_C200 (config)#interface gei_0/4/1BeiJinglu_C200 (config-if)# switchport mode trunkBeiJinglu_C200 (config-if)# switchport vlan 600 tagBeiJinglu_C200 (config-if)# switchport vlan 1000-2000 tagBeiJinglu_C200 (config-if)# exit此时，OLT的上连的管理地址应该通了。

中兴EPON标准配置详解

ZXAN#reboot 重启系统
ZXAN#configure terminal 进入到配置模式
ZXAN(config)#add-rack rackno 0 racktype ZXPON 添加机架
ZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-B 添加机框
1. 硬件配置（清空，让各个单板正常工作）
telnet 登录：zte（用户名) zte (密码）
ZXAN#dir 查看文件列表
ZXAN#cd cfg 进入cfg文件夹
ZXAN#delete startrun.sav 删除配置文件
ZXAN#delete startrun.dat 删除配置文件
ZXAN(config)#igmp mvlan 100 receive-port epon-onu_0/3/1:1
6.设置MVLAN管理组使能。
ZXAN(config)#igmp mvlan 100 group-filter enable
7.增加MVLAN组地址。
ZXAN(config)#igmp mvlan 100 group 239.1.2.3
3. 带内IP配置
ZXAN(config)#vlan 88 创建用于带内管理的VLAN
ZXAN(config)#interface gei_0/9/3 进入到上行接口模式
ZXAN(config-if)#switchport mode trunk 把上行端口模式设置为trunk
ZXAN(config-if)#show onu-type epon 查看OLT所支持的ONU型号名称
ZXAN(config-if)#no onu 1 type ZTE-F820 mac 001e.73e2.5677 认证ONU，采用的是MAC方式

中兴EPON设备语音上网视频——配置命令整理

0 0 1 EPFC EPFCB 4 V0.7 V1.1.3P2T6 INSERVICE
0 0 4 EC4GM EC4GM 4 V2.3 V1.1.3P2T6 INSERVICE
0 0 5 EC4GM 4 OFFLINE
c200(config)#add-shelf shelfno 0 shelftype ?
ZXA10C100 ZXA10C100 shelf
ZXA10C200-A ZXA10C200 shelf type A
ZXA10C220-A ZXA10C220 shelf type A
c200#show onu bandwidth downstream epon-olt_0/1/3
OnuIfName MaxBw(Kbps) MaxBurstSize(Bytes) ProfileName
----------------------------------------------------------------------------
c200(config-if)#onu 1 type ZTE-D420 mac 00d0.d029.624a
c200(config-if)#EXIT
c200(config)#INT epon-onu_0/3:1
c200(config-if)#authentication enable
Rack Shelf Slot CfgType RealType Port HardVer SoftVer Status
-------------------------------------------------------------------------------

中兴EPON常用的一些命令汇总

中兴EPON常用命令C220C220(config)#show card *显示板卡C220(config)#show interface gei_0/2/1 *显示上联口端口信息及带宽C220#show interface smartgroup1 *显示链路聚合组的信息C220(config)#show vlan port gei_0/2/1 *显示上联口的VLAN信息C220(config)#show vlan port smartgroup1 *显示链路聚合组的VLAN信息C220(config)#show vlan summary *显示VLAN信息C220#show alarm pool *显示当前告警信息C220config)#show log alarm *显示历史告警信息C220#show cmdlogfile *显示历史操作命令记录C220#show mac *显示MAC地址C220#show mac system *显示设备的MAC地址C220#show arp*显示ARP表项C220#show ip route *显示IP及路由信息C220(config)#username admin password zte privilege 15 *增加用户名，修改用户密码C220(config)#no username admin *删除用户名C220(config)#interface epon-olt_0/3/1 *进入到端口C220(config-if)#shutdown *关闭端口C220(config-if)#no shutdown *打开端口F820F820(config)#show card *显示板卡F820(config)#show interface gei_0/2/1 *显示上联口端口信息及带宽F820(config)#show interface fei_0/1/1 *显示用户口端口信息及带宽F820(config)#show vlan port gei_0/2/1 *显示上联口的VLAN信息F820(config)#show vlan port fei_0/1/1 *显示用户口的VLAN信息F820(config)#show vlan summary *显示所有VLAN信息F820#show alarm pool *显示当前告警信息F820#show log alarm *显示历史告警信息F820#show cmdlogfile *显示历史操作命令记录F820#show mac *显示MAC地址F820#show mac system *显示设备的MAC地址F820#show arp *显示ARP表项F820#show ip route *显示IP及路由信息F820(config)#username admin password zte privilege 15 *增加用户名，修改用户密码F820(config)#no username admin *删除用户名F820(config)#interface fei_0/1/2 *进入到端口F820(config-if)#shutdown *关闭端口F820(config-if)#no shutdown *打开端口9806h9086H(config)#show card *显示板卡9806H-1(config)# show interface 5/1 *显示上联口的信息9806H-1(config)# show adsl status 2/1 *显示用户口的信息9806H-1(config)# show interface 1/1 *显示用户口的信息9806H-1(config)# show interface 2/1 vlan-config *显示用户口的VLAN信息9806H-1(config)# show interface 5/1 vlan-config *显示上联口VLAN信息9806H-1(config)# show mac-address-table port 2/1 *显示用户口学习的MAC地址信息9806H-1(config)# show mac-address-table port 5/1 *显示上联口学习的MAC地址信息9806H-1# show ip route *显示路由信息9806H-1# show ip subnet *显示带内IP信息9806H-1# show mac *显示设备的MAC信息9806H# show arp *显示ARP表项9806H-1# user add zte *增加用户9806H-1# user dell zte *删除用户9806H-1# user modify *修改用户名及密码9806H-1(config)# interface adsl 2/1 *进入用户端口9806H-1(cfg-if-adsl-2/1)# shutdown *关闭用户端口9806H-1(cfg-if-adsl-2/1)# no shutdown *打开用户端口9806H(config)# show log file *显示系统信息9806H# show operation-log clio *显示用户历史操作记录信息9806(config)#adsl-profile zte6144B *创建速率模版9806H(config)# interface adsl 1/1 *进入到用户端口9806H(cfg-if-adsl-1/1)# adsl profile zte6144B *把速率模版绑定到端口9806H(config)# interface gigabit-ethernet 5/1 *进入到端口9806H(cfg-if-ge-5/1)# rmon history enable *使能带宽统计功能9806H(cfg-if-ge-5/1)# show rmon history detail 5/1 1 *查看端口的带宽信息F822F822(config)# show card *显示板卡信息F822(config)# show interface gei_0/3/1 *显示上联端口信息F822(config)# show interface fei_0/2/1 *显示用户端口信息F822(config)# show vlan summary *显示全局VLAN信息F822(config)# show vlan port gei_0/3/1 *显示上联口vlan信息F822(config)# show vlan port fei_0/2/1 *显示用户口VLAN信息F822(config)# show log file *显示系统信息f822(config)#interface fei_0/1/2 *进入到用户端口F822(config-if)#shutdown *关闭端口F822(config-if)#no shutdown *打开端口F822(config)# show ip inband-vlan *显示带内IP信息F822(config)# show ip route *显示路由信息F822(config)# show mac *显示学习到的MAC地址信息F822(config)# show mac system *显示设备的带内MAC信息F822(config)# show arp *显示ARP表项F822(config)#username admin password zte privilege 2 *增加用户名及修改用户名密码F822(config)#no username admin *删除用户F822# show operation-log clio *显示用户登陆的历史操作记录信息F822(config)#intface fei_0/2/1 *进入到用户端口F822(config-if)#rmon history enable *使能端口带宽功能F822#show rmon history detail fei_0/2/1 1 *查询端口带宽信息PON口端口镜像有时候，需要做端口镜象来抓包一边诊断故障，下面的例子将进入fei_0/2/1的数据包镜象到fei_0/2/3上去：ZXAN#configureZXAN(config)#monitor session 1ZXAN(config)#interface fei_0/2/1ZXAN(config-if)#monitor session 1 source direction both /*镜象源*/ZXAN(config-if)#exitZXAN#interface fei_0/2/3ZXAN(config-if)#monitor session 1 destination/*镜象目的端口*/。

(word完整版)中兴交换机常用命令

2852s和2826s配置：创建VLAN命令如下:set vlan 10 enable ///创建vlanset vlan 10 add port 1—24 untag ///在创建的vlan内添加用户端口set vlan 10 add port 25 tag ///把级联端口添加到vlan10中，需打tag标签，即为trunk端口。

set port 1—24 pvid 10 ///把添加到vlan10的用户端口,pvid至vlan10中。

交换机用户端口必须在所添加的vlan中做此项命令。

（默认的pvid为vlan10)删除vlan命令如下：set vlan 10 delete port 1—24 ///删除用户端口set vlan 10 delete port 25 ///删除级联端口set vlan 10 disable ///删除vlanset port 1—24 pvid 1 ///恢复默认设置，该项命令必须添加，不然还会在show running—config信息中显示set port 1-24 pvid 10的信息，会导致vlan用户使用不正常。

ENABLE密码配置：zte〉enable //进入全局配置模式password:***＊* //输入进入全局配置模式的密码，缺省没有密码zte(cfg)#adminpass zxr10 //配置进入全局配置模式的密码为zxr10TELNET 用户名密码配置(为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下:）zte（cfg)#create user zxr10 //创建名为zxr10的用户zte（cfg）＃loginpass zxr10 //设置登录密码为zxr10zte（cfg）#show user //显示telnet登录用户信息和当前用户名配置三层管理或业务地址：config router ///进入config router模式set ipport 0 ipaddress 10。

中兴EPON-C300基本操作

C300基本操作1.1实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。

在运行Windows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。

设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。

除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。

其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol 口登录。

配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

输入enable命令，登录到超级用户权限，密码是zxr10或者zte。

可进入特权模式“ZXAN#”进行各种配置。

在ZXA10- C300系统做了特殊处理，系统支持7个TELNET用户同时登陆。

1.1.1观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。

1.1.2ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminalZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符ZXAN(config)#hostname C300 C300(config)#1.1.3清空配置C300配置文件，并重启。

当今EPON技术常用的命令总结

当今EPON技术常用的命令总结格林伟迪OLT通过查看MAC查找ONU位置show onu information mac 000f.e90d.4841RAISECOMsh interface onu mac 000e.5e07.e245 creation-information登录用户名为admin，密码为greenwayshow online-onu”查看所有在线的ONU的信息show onu-list显示所有或指定PON 端口下的ONU 列表或ONU 总数show version可以显示设备的版本信息screen lines<行数>可以设置终端每屏显示信息的行数。

show services可以显示设备当前的各种服务状态show running-config查看当前系统的配置情况show running-config interface vlan (查看OLT上的VLAN配置信息)show running-config pon (这个命令可以查看到所有注册过的ONU的信息）show running-config interface显示指定的接口的配置信息。

show interface vlan 显示指定Vlan 的配置和统计信息save configuration保存当前配置文件erase config-file 删除所有已经保存的配置信息who显示连接到交换机的用户信息show system time系统时间reboot重新启动整机interface vlan w 进入VLAN配置ip address 192.168.2.99配置上联口地址undo ip address 192.168.7.102 在VLAN模式下删除reboot<1-8>重新启动指定某块板卡user add添加用户帐号user list查看用户帐号user delete 删除用户帐号login-password修改密码interface ethernet mgt 进入以太网口undo ip address 删除ip地址show app-file olt 显示OLT 的软件版本show app-file ONU:显示ONU 的软件版本show slot 显示系统中所有槽位或指定槽位的板卡信息show sysmac 显示当前主控板的MAC 地址show sysname 显示OLT 名称show system time 显示当前系统时间software auto-update time 设置定时升级软件的时间switchover 从当前主控板切who 显示当前所有连接到OLT 的登录用户信息config syslog server [add|delete] 添加／删除指定的服务器至日志服务器列表ping –t ping 远端设备IP，用来检测链路是否正常access-list <1-5000> 将访问控制规则绑定到ETH 接口access-list global <1-5000> 将指定的访问规则绑定给全局配置config nms-access-profile <access_profile_name> delete ipaddress 从访问控制文件中删除成员config snmp community 添加新的团体字定义add onu-register authentication entry <slot/port> <H.H.H> 在PON 端口下添加新的ONU 认证信息Deactivate onu traffic service 去激活某个ONU，在CONFIG 节点下，参数为<slot/port/onuid>；在PON 节点下，参数为<1-64>。
