485设备现场接线手册

RS232和RS485正确接线原理图

RS232‎和RS48‎5接线的正‎确原理图RS-232是串‎行数据接口‎标准，最初都是由‎电子工业协‎会（EIA）制订并发布‎的，RS-232在1‎962年发‎布，命名为EI‎A-232-E，作为工业标‎准，以保证不同‎厂家产品之‎间的兼容。

RS-422由R‎S-232发展‎而来，它是为弥补‎R S-232之不‎足而提出的‎。

为改进RS‎-232通信‎距离短、速率低的缺‎点，RS-422定义‎了一种平衡‎通信接口，将传输速率‎提高到10‎M b/s，传输距离延‎长到400‎0英尺（速率低于1‎00kb/s时），并允许在一‎条平衡总线‎上连接最多‎10个接收‎器。

RS-422是一‎种单机发送‎、多机接收的‎单向、平衡传输规‎范，被命名为T‎I A/EIA-422-A标准。

为扩展应用‎范围，EIA又于‎1983年‎在RS-422基础‎上制定了R‎S-485标准‎，增加了多点‎、双向通信能‎力，即允许多个‎发送器连接‎到同一条总‎线上，同时增加了‎发送器的驱‎动能力和冲‎突保护特性‎，扩展了总线‎共模范围，后命名为T‎I A/EIA-485-A标准。

由于EIA‎提出的建议‎标准都是以‎“RS”作为前缀，所以在通讯‎工业领域，仍然习惯将‎上述标准以‎R S作前缀‎称谓。

备注：以上是官方‎的专业描述‎，看不懂没有‎关系，大致有个印‎象就可以了‎，有兴趣的可‎以上网可以‎买一些专业‎书籍做深入‎研究，我再用通俗‎的语言补充‎描述一下。

RS232‎通讯的基础‎知识：RS232‎通讯又叫串‎口通讯方式‎。

是指计算机‎通过RS2‎32国际标‎准协议用串‎口连接线和‎单台设备（控制器）进行通讯的‎方式。

通讯距离：9600波‎特率下建议‎在13米以‎内。

通讯速率（波特率Baud Rate）：缺省常用的‎是9600 bps，常见的还有‎1200 2400 4800 19200‎38400‎等。

波特率越大‎，传输速度越‎快，但稳定的传‎输距离越短‎，抗干扰能力‎越差。

485布线规范

78485总线的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象：485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

485型单温度变送器的接线使用方法

485型单温度变送记录仪1. 产品介绍 (2)1.1产品概述 (2)1.2功能特点 (2)1.3主要技术参数 (3)1.4系统框架 .................................................................................. 错误！未定义书签。

2. 产品外形尺寸..................................................................................... 错误！未定义书签。

3. 菜单及显示说明 (5)3.1 面板示意说明 (5)3.2 液晶显示说明 (5)4. 系菜单与设置 (6)4.1 按键功能说明 (6)4.2 按键操作简介 (6)4.3 功能显示项目说明 (7)5．设备安装说明 (12)5.1设备安装前检查 (12)5.2接口说明 (13)5.3 安装说明 (13)6. 设备使用前配置 (14)6.1 硬件连接 (14)6.2 软件选择 (15)6.3 参数设置 (15)7. 通信协议 (16)7.1 通讯基本参数 (16)7.2 数据帧格式定义 (16)7.3 寄存器地址 (17)7.4 通讯协议示例以及解释 (17)8. 计算机485监控平台 (18)9. 常见问题及解决办法 (18)1. 产品介绍1.1产品概述RS-WD-N01-6-5单温度变送记录仪采用大屏液晶显示，具有自动温度记录，温度上下限双控，限值自由设置，温度凭密码校准，RS485数据传输等功能。

产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。

本产品采用高清液晶显示屏，实时显示温度数值；监控设备内部实时记录，方便随时调取监控数据，也可与监控平台软件进行数据同步；内部集成报警功能模块（蜂鸣器或继电器），可超温度上下限时报警；RS485信号输出，标准MODBUS-RTU 通信协议，通信距离最大可达2000米（实测）；支持最大组网数量可达254个，是一款优秀的智能型工业级单温度变送记录仪。

无线 485 安装调试指导手册及故障排查- EyeW485说明书

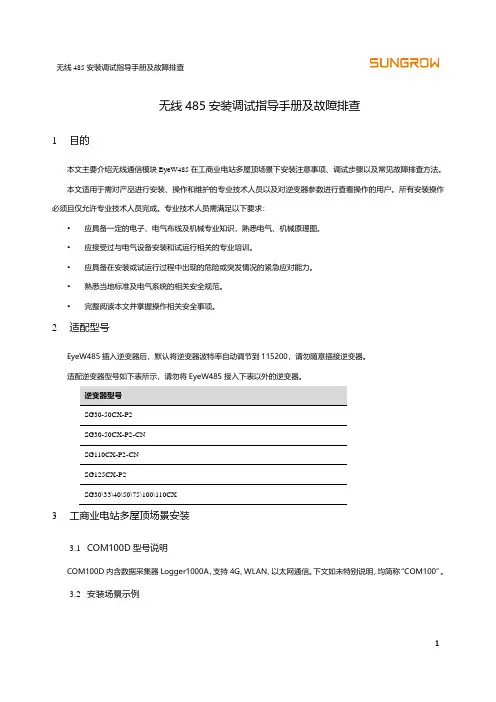

无线485安装调试指导手册及故障排查1目的本文主要介绍无线通信模块EyeW485在工商业电站多屋顶场景下安装注意事项、调试步骤以及常见故障排查方法。

本文适用于需对产品进行安装、操作和维护的专业技术人员以及对逆变器参数进行查看操作的用户。

所有安装操作必须且仅允许专业技术人员完成。

专业技术人员需满足以下要求：•应具备一定的电子、电气布线及机械专业知识，熟悉电气、机械原理图。

•应接受过与电气设备安装和试运行相关的专业培训。

•应具备在安装或试运行过程中出现的危险或突发情况的紧急应对能力。

•熟悉当地标准及电气系统的相关安全规范。

•完整阅读本文并掌握操作相关安全事项。

2适配型号EyeW485插入逆变器后，默认将逆变器波特率自动调节到115200，请勿随意插接逆变器。

适配逆变器型号如下表所示，请勿将EyeW485接入下表以外的逆变器。

逆变器型号SG30-50CX-P2SG30-50CX-P2-CNSG110CX-P2-CNSG125CX-P2SG30\33\40\50\75\100\110CX3工商业电站多屋顶场景安装3.1COM100D型号说明COM100D内含数据采集器Logger1000A，支持4G、WLAN、以太网通信。

下文如未特别说明，均简称“COM100”。

3.2安装场景示例（选配）图 3-1 厂房楼顶安装示例（COM100室外安装）电力线Wi-Sun （选配）WLAN4G屋顶实体墙内图 3-2 厂房楼顶安装示例（COM100室内安装）注：若安装环境墙体为木墙、石膏墙或特殊材料墙体，请联系阳光电源。

3.3 注意事项1.EyeW485离地面距离应≥50cm 。

图 3-3 注意事项12.逆变器背靠背安装时，对应配备的EyeW485之间距离≥30cm。

图3-4 注意事项2100箱体与EyeW485应保持同楼层安装并且安装在室外；电力线Wi-Sun（选配）WLAN4G图3-5注意事项3若无法安装在同楼层，则COM100箱体安装楼层高度应大于逆变器安装楼层高度；图3-6 注意事项4若必须室内安装，则不能安装在地下室或者全封闭区域；电力线Wi-Sun（选配）图3-7 注意事项5主节点天线从箱体内引出，安装在箱体配套的金属底座上，就近固定在箱体上方，天线垂直向上，天线高度应高于水平地面≥3m。

485布线规范及调试方法

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

485布线规范及调试方法解析

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

485总线设备布线介绍

485总线设备布线介绍485总线是一种用于工业控制系统中的常用通信协议，它支持长距离数据传输和多设备连接。

485总线设备布线是确保485总线正常运行的重要一环，正确的布线可以提高通信的可靠性和稳定性。

本文将对485总线设备布线进行详细介绍。

首先，对于485总线设备布线，需要选择合适的通信电缆。

通信电缆是485总线设备之间传输信号的主要介质，因此其质量和特性直接影响到通信的稳定性。

为了保证数据传输的可靠性，485总线常用的通信电缆为双绞线。

双绞线可以有效减少电磁干扰，并提高抗干扰能力。

同时，在选择通信电缆时应考虑通信距离。

通信距离越长，应选择对信号衰减小的电缆。

另外，还应尽量避免通信电缆与高压电缆或强电磁场设备的交叉布局，以减少干扰。

其次，485总线设备布线需要合理设置分支线和终端电阻。

分支线是将多个485总线设备连接在一起的关键组成部分。

在设置分支线时，应避免分支线过长和过多，以免信号衰减和干扰增强。

常见的设置方式是将多个设备串联在一条主线上，然后再将主线连接到主控设备。

另外，为了确保数据通信的质量，每个分支线都需要设置合适的终端电阻。

终端电阻的作用是消除电波的反射和干扰，提高信号质量。

一般情况下，终端电阻的阻值应为总线特性阻抗的一半。

此外，对于485总线设备布线，还需要注意地线和屏蔽。

地线是485总线设备之间电平参考的连接线，它的质量和接地方式直接关系到通信的稳定性。

为了减少地线干扰，可以采用星形接地方式，即将各个设备的地线都连接到同一个接地点。

另外，对于特殊环境下的485总线设备，如高电磁干扰的工业现场，还可以采用屏蔽电缆来进一步减少干扰。

屏蔽电缆有外层金属网屏或铝箔层，可以有效阻止外部电磁场的干扰。

最后，对于485总线设备布线还需要合理的调试和维护。

调试时，应先检查设备之间的连接情况是否正确，确认电缆和连接器的质量是否良好。

然后可以通过测试设备之间的通信情况来判断布线是否正确。

如果出现通信故障，可以通过测量信号电平和干扰电平来定位问题。
