纬地CAD设计系统操作步骤

纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后，双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标，点击打开软件。

3.创建一个新的绘图文件在纬地CAD的启动画面上，选择“新建”按钮，或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。

4.设置绘图单位与比例在新建绘图文件的对话框中，设置绘图的单位，如英寸、毫米、米等，并选择适合的比例尺。

5.绘制基本图形在纬地CAD的绘图界面上，可以使用各种绘图命令来绘制基本图形，如直线、圆、多边形等。

在命令栏中输入命令或者点击绘图工具栏上的相应按钮。

7.使用图层管理在绘图过程中，可以使用图层管理功能来控制不同图层上的元素。

可以通过选择特定图层来显示或隐藏相关图形，也可以应用不同的属性和样式。

8.应用尺寸和标注绘图完成后，可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。

可以选择线性尺寸、半径尺寸、角度尺寸等。

9.创建块和符号对于常用的图形元素，可以创建块和符号，并保存在库中以备复用。

通过插入块命令可以快速插入已保存的块。

10.打印与输出在完成绘图后，可以选择打印或输出绘图文件。

选择“文件”-“打印”打开打印设置对话框，选择打印机和纸张大小等参数。

11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时，掌握一些常用的快捷键可以提高工作效率。

可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。

以上是纬地CAD设计系统的操作步骤详解。

通过逐步学习和实践，可以熟练掌握纬地CAD的使用，提高设计绘图的效率和质量。

纬地使用经验（一般道路设计流程）6.8

纬地使用经验（一般道路设计流程）6.8工具：windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计，项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图（其中标准图框可以在项目管理器中更改）如下图：2.纵断面设计：地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮（计算显示）→范围缩放（输入“Z”回车，再输入“E”回车）这里会有些32位电脑出现AUTOCAD用尽系统内存的情况，64位无影响，处理办法:（1） 32位系统默认2G内存，打开3G开关可以解决此问题1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：bcdedit /set IncreaseUserVa 30723）重启计算机（2）关闭3G运行办法：1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：3） bcdedit /deletevalue IncreaseUserVa4）重启计算机缩放后得找到纵断面图，一般在纵坡图上方很小的一个点。

接下来进行纵断面拉坡设计。

纵断面设计过程中有线型不合适的点可以在数据中编改。

纵断面设计→选点（选择路线起点，绘制纵断面拉坡图，注意尽量保证平包纵）→实时修改（点选要修改的变坡点后输入“Z”自由修改，可对纵断面设计进行调整）→纵断面设计（点击实时修改，输入“T”切线命令，进行竖曲线设计）→纵断面绘图（绘图比例V1:400 H1：2000，依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号）→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制（1：400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽）→设计控制（土方数据文件、添加起始和终止点的桩号）→土方控制（计入排水沟面积、填方扣路槽、挖方加路槽）→设计绘图（点取基点、输入起始页码）→得到横断面图补充说明：一、路线设计1 ) 虚交设置转角比较大的时候：做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置，否则会出现致命错误（注意：纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上，如图所示，6.8版本选不到交点仅能选择端点,也可以直接选择最近点）→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 ）“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点（可设置前后缓和长度）→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3）“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 ）卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长（和第一个的后缓长一样）→前缓曲率半径修改为和前交点圆曲线半径一致的数字（表示从圆曲线半径开始渐变）→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5）多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线（如果没有只需要重新打开主线平面设计点击计算绘图即可）以上就是纬地6.8平纵基本操作内容，仅发表个人经验。

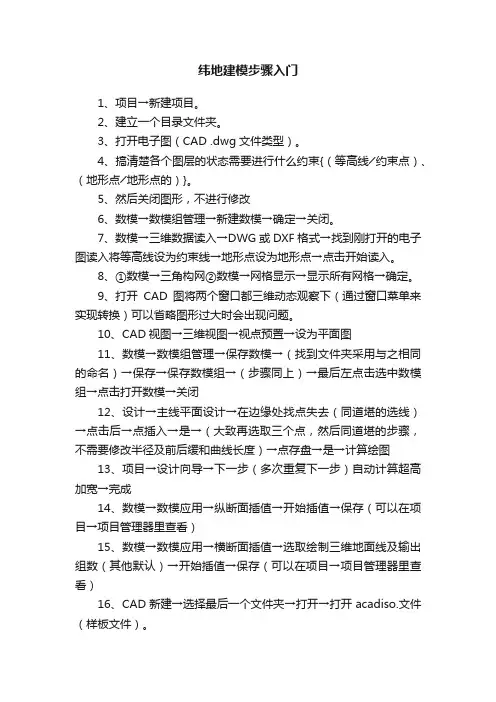

纬地建模步骤入门

纬地建模步骤入门1、项目→新建项目。

2、建立一个目录文件夹。

3、打开电子图（CAD .dwg文件类型）。

4、搞清楚各个图层的状态需要进行什么约束{（等高线╱约束点）、（地形点╱地形点的）}。

5、然后关闭图形，不进行修改6、数模→数模组管理→新建数模→确定→关闭。

7、数模→三维数据读入→DWG或DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。

8、①数模→三角构网②数模→网格显示→显示所有网格→确定。

9、打开CAD图将两个窗口都三维动态观察下（通过窗口菜单来实现转换）可以省略图形过大时会出现问题。

10、CAD视图→三维视图→视点预置→设为平面图11、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭12、设计→主线平面设计→在边缘处找点失去（同道堪的选线）→点击后→点插入→是→（大致再选取三个点，然后同道堪的步骤，不需要修改半径及前后缓和曲线长度）→点存盘→是→计算绘图13、项目→设计向导→下一步（多次重复下一步）自动计算超高加宽→完成14、数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）15、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）16、CAD新建→选择最后一个文件夹→打开→打开acadiso.文件（样板文件）。

17、设计→纵断面设计→计算显示→确定。

18、设计→纵断面设计→选点→在图上选一个个点{（左边起）再接着插入几个点（如道堪纵断面设计）最后一个右边缘}→点击实时修改对纵坡顶修改→存盘→计算显示→删除纵断面图。

19、设计→路基设计计算→点击...→保存→搜索全线→确定→计算20、设计→横断面设计图→选中土方数据文件→点击...→保存→绘图控制→（选中记录三维数据、插入图框、绘出路槽图）→计算绘图→保存21、再次使用新建CAD图（操作同上）→数模→数模应用→输出三维模型→生成模型→（动态观察器观察可不用）22、视图→三维视图→视点预置→设置为平面视图23、（纬地）绘图→绘制路线透视图→绘制透视图→输入终点桩号→点击计算生成24、（纬地）绘图→绘制路线透视图→设定视点→（视线偏移1 、距中心线距离 3 路基路面高度 3 ）→计算设定25、视点桩号选择K0+（500）26、数模→三维建模→输出三维模型→生成模型→（选分段输出）计算生成模型。

纬地CAD设计初步操作步骤

纬地5.82常规公路初步操作步骤1、点击项目，新建项目2、新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择E盘，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村沥青路面改建工程完成之后，在项目管理器中查看后缀为*pm的文件是否已经存在3、点击设计项中的主线平面设计，选择插入交点。

选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅ然后回车，圆曲线将变成圆滑曲线。

点击存盘，如下图。

如果设计桩号的起点桩号不是K0+000，则点击控制，进行更改，如下图：点击项目菜单中的项目管理器，如下图，说明已有平面交点文件4、点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。

点击开始出图，如下图：5、点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。

点击自动计算超高加宽，如下图:点击完成，如下图：6、点击数据菜单栏中的纵断数据输入，7、点击项目菜单栏中的项目管理器，是否有纵断面的设计文件8、点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：9、按提示的桩号输入横断面数据：10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：如果你设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击CAD的缩放按纽即“Z”回车，“E”回车。

11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在CAD的命令栏中输入R，输入回车，设计竖曲线的半径，如下图：13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。

14、点击存盘，千万别忘了这一步，很重要。

如下图：15、点击设计菜单栏中的纵断面绘图，点击搜索全线，软件会自动找到起、终点桩号，点击批量绘图，如下图：16、在CAD的命令栏中输入纵断面的的总页数，及起始页和绘图基点。

纬地教程超级详细

纬地使用教程一、教程编制说明：哥一直信奉拿来主义，因此所用的软件都是D版，因此在写此教程之前，向默默奉献在D版前线的前辈们致以崇高的敬意！！！！！！！在本教程中所用到的软件为CAD2006，，纬地数模版（以上软件均为D版）。

本教程仅仅适于新手。

二、使用教程：1、启动纬地：点击桌面图标，启动纬地，如果是首次启动纬地，请先启动，点击桌面图标后，然后退出，再点击纬地图标（这一步很重要，主要是为了在纬地中启用）。

启动成功纬地窗口如下。

2、建立工作文件夹在任意一盘建立一新文件夹，并将其命名为111道路（道路名字暂定未111道路）。

如下图：如本例题是建立在E盘根目录下：3、获得地形图高程数据、方法一：用直接提取3．点文件→打开→地形图本例打开的是名为产业园总体规划的地形图。

3.1.2在需要修建道路的区域用多段线画一闭合区域：如下图：3.1.3点击工程应用→高程点生产数据文件→有编码高程点输入文件名111道路原始数据，选择保存在E盘111道路按1，点击所画的闭合多段线，完成原始数据采集，具体如下图：3.1.4用记事本打开，内容如下：方法二：直接调用测量数据并保存。

但是应该注意保存的格式，直接保存为cass格式。

如下图3.2.1用记事本打开，内容如下：4、道路设计纬地窗口下建立新项目，项目名称为111道路，保存位置为第二项建立工作文件夹。

具体如下图：点确定后，可以在项目管理器中看见一个名字为111道路.pm 的文件。

道路平面布置4.2.1点击设计→主线平面设计→弹出窗口点击拾取，拾取坐标点，如下图4.2.2点击插入，插入交点0，然后依次在屏幕上拾取交点1和交点2，具体如下图：点击存盘和确定。

这里点击控制可以对可进行主线控制参数设定。

4.3.3点击左边箭头，找到交点14.3.4点击拖动R，对道路进行弯道设计。

具体如下图在感觉适合的位置点击鼠标左键，弹出以下窗口4.3.5对半径Rc进行取整点击试算和计算绘图4.3.6再次点击设计→主线平面设计弹出窗口进行存盘。

纬地道路CAD软件常规公路施工图设计项目基本步骤

点击“绘图”→“平面自动分图”，绘制路线平面图（分页，标准格式）
3
点击“表格”→“输出直曲转角表”
生成路线直线及曲线转角一览表。（非必须）
4
点击“项目”→“设计向导”
根据提示操作。自动建立路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。

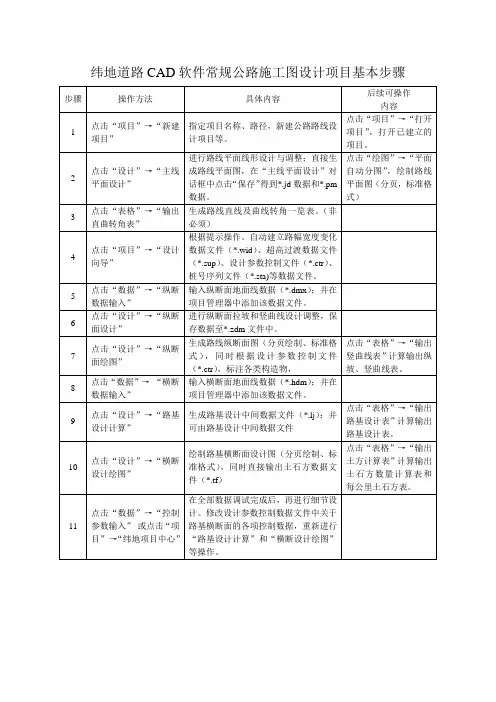

纬地道路CAD软件常规公路施工图设计项目基本步骤
步骤
操作方法
具体内容
后续可操作
内容
1
点击“项目”→“新建项目”
指定项目名称、路径，新建公路路线设计项目等。
点击“项目”→“打开项目”，打开已建立的项目。
2
点击“设计”→“主线平面设计”
进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”对话框中点击“保存”得到*.jd数据和*.pm数据。
10
点击“设计”→“横断设计绘图”
绘制路基横断面设计图（分页绘制、标准格式），同时直接输出土石方数据文件（*.tf）
点击“表格”→“输出土方计算表”计算输出土石方数量计算表和每公里土石方表。
11
点击“数据”→“控制参数输入”或点击“项目”→“纬地项目中心”
在全部数据调试完成后，再进行细节设计。修改设计参数控制数据文件中关于路基横断面的各项控制数据，重新进行“路基设计计算”和“横断设计绘图”等操作。
点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。
8
点击“数据”→“横断数据输入”
输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。
9
点击“设计”→“路基设计计算”
生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据件

纬地设计系统操作步骤

纬地设计系统操作步骤第一步：打开纬地设计系统用户需要先打开纬地设计系统的应用程序。

在电脑上，用户可以在开始菜单或桌面上找到应用程序的图标，然后双击打开。

在移动设备上，用户可以在应用程序列表中找到纬地设计系统的图标，然后点击打开。

第二步：登录或注册账号在纬地设计系统中，用户需要登录或注册一个账号才能使用所有功能。

如果用户已经有账号，可以直接输入账号和密码登录。

如果用户没有账号，可以点击注册按钮进行账号注册。

第三步：选择设计类型第四步：创建设计项目在选择设计类型之后，用户需要创建一个新的设计项目。

用户可以为项目命名，并选择项目所在的区域和场地。

第五步：导入场地平面图在创建设计项目之后，用户需要将场地的平面图导入纬地设计系统。

用户可以从本地文件夹中选择平面图文件，或者通过摄像头拍摄场地平面图。

第六步：添加家具和装饰品在导入平面图之后，用户可以开始添加家具和装饰品。

纬地设计系统提供了一个家具和装饰品库，用户可以从中选择合适的物品进行添加。

用户可以通过拖拽的方式将物品放置在平面图上，并可以随意调整物品的大小和位置。

第八步：添加建筑结构和材质在完成家具和装饰品的添加之后，用户还可以添加建筑结构和材质。

用户可以选择不同的墙体、地板、天花板等建筑要素，然后为其选择适合的材质和颜色。

用户可以通过拖拽的方式将建筑要素放置在场地平面图上，并可以随意调整其大小和位置。

第九步：保存和预览设计方案第十步：导出设计方案在保存和预览设计方案之后，用户可以选择导出设计方案。

纬地设计系统提供了多种导出格式供用户选择，用户可以将设计方案导出为图片、视频或PDF文件。

用户可以选择导出的分辨率、帧率和质量等参数，以满足自己的需求。

通过以上十个步骤，用户可以轻松地使用纬地设计系统进行室内外设计方案的制作。

纬地设计系统的操作简单易懂，功能强大，用户可以通过不同的操作步骤实现各种个性化设计需求。

无论是专业设计师还是普通用户，都能够通过纬地设计系统实现自己的设计想法。

纬地软件专业教程

总的目录第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 ).2.1 常规公路施工图设计项目（对于工程可行性研究或初步设计项目，根据需要简略应用下述有关内容）1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。

2）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。

3）点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。

4）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。

5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

6）使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.ctr）等，这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。

7）点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。

8）点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整，保存数据至*.zdm 文件中。

9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。

10）点击“设计”→“路基设计计算”，生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据文件，点击“表格”→“输出路基设计表”计算输出路基设计表。

11）点击“设计”→“支挡构造物处理”输入有关挡墙等支挡物数据，并将其保存到当前项目中。

纬地设计系统操作步骤

纬地5.88设计系统操作步骤1、点击项目，新建项目2、新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数模，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程3、点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。

选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。

点击存盘，如下图。

点击开始出图，如下图：5、点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。

14、点击存盘，千万别忘了这一步，很重要。

纬地道路.非常详细教程

(一)平面主线设计1.新建项目1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计1.设计-主线平面设计的优化线性）拾取完第一个点后自动弹出主线平面设计对话框，点击插入点击插入后会提示是否插入交点1，点击是，然后在地形图上开始选择交点，大致路线选择完成后点击鼠标右键或者空格或者回车便可再次回到主线平面设计对话框。

一般可把交点名称0改为BP（Begin Point：起点），最后一个交点改为EP（End Point：终点）如果中间有删除或者增加的交点，导致交点名称与焦点序号不一致的，可在交点名称上右单击，选择全部重排编号即可。

经过初步选择线型进行优化，选择到交点1-6.修改它的缓和曲线长度和半径（一般二级公路要求前后缓和曲线大于60m，半径大于200m，具体的得看设计要求）如果在选择交点的时候没有开启捕捉。

可按快捷键F11开启，并全部选择。

这是选择拖动R的效果修改完成后一定要记得将文件保存！点击项目-设计向导开始对路面，边沟，等进行设计。

项目类型选择公路主线即可，小数位数一般选择三维小数精度，其余的可以不用修改，如果终点和设计的不一样，需要改正回来。

点击下一步。

可对公路类型和设计车速进行更改，本文以二级公路，车速60Km/h 为例，完成后点击下一步。

可设置路幅形式，断面形式，尺寸，可在红色区域框中对断面简图进行缩放，待数据确认无误后后点击检查，提示检查路幅宽度正确。

点击下一步可进行填方边坡设置。

对左右幅的填方边坡机进行设计，台阶形式和左右侧边坡的具体参与设计要求相对应即可，设置完成后点击下一步，进行挖方边坡的设置。

挖方边坡设置，跟填方边坡设置类似，具体的参数和设计要求一致即可，参数设置完成后点击下一步进行边沟设置。

边沟类型有矩形边沟、梯形边沟、不设置边沟三种形式。

具体的参数根据设计要求进行设置，参数设置完成后点击下一步。

排水沟设置：排水沟类型有矩形排水沟、梯形排水沟、矩形+档水堰、梯形+档水堰、不设置排水沟。
