设备安装基础知识PPT幻灯片课件

9
三、机械设备安装的工作程序
设备安装工作的程序见流程图。
10
第二节 机械设备的验收
一、机械设备的移交 设备及附件 技术说明书：
11
二、机械设备的开箱检查
设备的数量及配套性 外观质量 技术文件
施工单位请业主、设计、监理、使用单位共同到现场 开箱验收。
按照装箱单和技术文件逐一清点，登记和检查，检验 后形成检查记录，签字确认。
例及用户的要求确定。一般是从机械设备到港 后算起20～90天。
21
三、进口设备的商检
4、索赔
保证期 保证期也称使用保证期。如果发现 引进的设备质量不合格、零件存在缺陷等，按 合同的规定，责任在售方。因此，在保证期内 可对外商提出索赔。保证期是从设备的卸毕日 期起三个月至十二个月，有时也可以从设备安 装调试后（由外商委派安装人员）六个月至十 二个月提出索赔。
基础下面承受设备与基础全部荷载的 地层称为地基（又称基坑）。
24
第三节 设备安装基础的施工与验收
２、基础的作用及基本要求：
基础的作用主要是：
开箱后，检查内包装并逐件检查物品残 损情况。数量及质量的检查
20
三、进口设备的商检
4、索赔
发现设备缺损、质量低劣或因到货迟延等造成 损失，收货单位可按照合同中确认的索赔与仲 裁条件，通过外贸部门向外商或运输部门索赔。
索赔要在索赔期进行。 索赔期又称品质降次保证期。 索赔期的长短根据设备的复杂程度、国际惯
1．组织准备
成立施工组织机构 确定负责人 组建安装队(成立材料组、吊运组、安装
组。)
6
一、机械设备安装前的准备
2．技术准备
有关图纸和资料的准备 图纸和资料研究和分析 安装工人和技术人员进行素质准备。 编制安装工程施工作业计划。
7
一、机械设备安装前的准备 ３．供应准备
工具准备
13
二、机械设备的开箱检查
14
二、机械设备的开箱检查
15
三、进口设备的商检
所谓商检，就是进出口商品检验的简称， 进口设备的商检是在当地的商品检验局 指导下进行的。
商检的依据：对外贸易合同和国外发货、 运输单据等，这些也是对外出证索赔的 法律依据。
16
三、进口设备的商检
1、对外贸易合同
18
三、进口设备的商检
2、商检的步骤：
组织有关人员熟悉和核对有关资料、单 据，准备好必要的开箱工具，安排合适 的开箱检验场地，通知当地商检局确定 开箱商检日期。
19
三、进口设备的商检
3、方法：
开箱前检查外包装上的标记、号码及件 数，并注意检查包装有无油污、水渍、 破损、修补等情况。
开箱时，应避免重力敲击或以铁器插入 箱内。
22
三、进口设备的商检
设备按不同情况提出不同索赔：
⑴、设备缺损的索赔 ⑵、运输部门责任的索赔 ⑶、保险公司责任的索赔 ⑷、质量低劣与损坏的索赔 ⑸、交货期拖迟造成损失的索赔
23
第三节 设备安装基础的施工与验收
一、基础的作用及基本要求 １、何谓基础？何谓地基？
机械设备底座下面用以承受机械设备 荷载的混凝土结构称为基础。
机器初找正后对地脚螺栓孔的灌浆。 6）二次灌浆：
机器最终找正后对底座的灌浆。 7）找正：
指调整轴线相对于基准轴线的径向位移和轴向倾斜符合规定的过程。
4
第一节 机械设备安装的内容与步骤
一、机械设备安装前的准备 机械设备安装前的准备工作主要包括三个方面：
组织准备 技术准备 供应准备。
5
一、机械设备安装前的准备

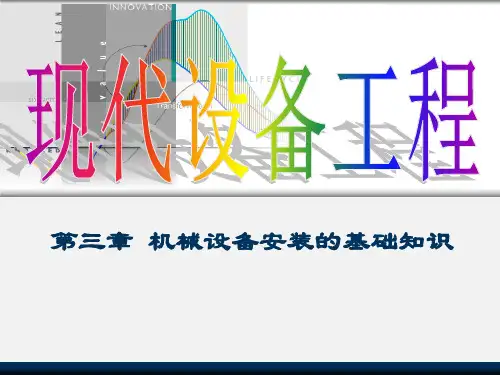

第三章 机械设备安装的基础知识
1
本章的学习目的和要求
学习目标：
通过本章学习，熟悉机械设备安装工程的基
本内容和主要过程；了解设备安装基础的施工与
验收过程；掌握典型设备安装的基本方法，能解
决设备安装施工中的一般问题。
学习重点：
1、机械设备安装工程的内容与步骤
2、进口机械设备的商检
3、设备安装基础的施与验收
12
二、机械设备的开箱检查
方法： 清点设备的零件、附件是否短缺，检查设备的
外观及零附件是否有损坏和锈蚀的现象。做好 开箱记录，检查说明书、出厂合格证是否齐全 。 主要材料进场时，必须有出厂合格证及检验报 告。若出现材料代用，必须取得设计或有关部 门的认可后，方能投入使用。应避免材料发潮 、变质或丢失等现象的发生。
3
第一节 机械设备安装的内容与步骤
术语和定义解释：
1） 基础放线：
在安装机器的基础表面划出机器安装及检验所需的基准线。 2） 定位基准：
用来确定机器设备安装位置的点、线、面基准。 3） 就位：
指将机器按规定摆放到安装位置的过程。 4）初找正：
指地脚螺栓孔一次灌浆前的机器安装中心、水平和标高的调整。 5）一次灌浆：
在对外贸易合同中，有两类主要条件： 一是基本条件，包括设备名称、规格、
数量、质量、价格、包装、目的港、付 款、运输及保险； 二是特殊条件，包括：检验、索赔、仲 裁、装卸费及滞留费等。
17
三、进口设备的商检
在合同中应采用国际通用的标准名称 （用中文和外文对照的全名称）。设备 的规格质量要注意不同国家的工业水平、 质量标准有差异，还要注意质量检查方 法等。
4、设备的找平、找正、找标高
学习难点：
1、设备安装基础的施工与验收
2、设备的找平、找正、找标高
2
第一节 机械设备安装的内容与步骤
机械设备的安装就是准确、牢固地把机电设备安 装到预定的空间位置上，经过检测、调整和试运转， 使各项技术指标达到规定的标准。
机械设备安装，概括讲就是按照设备工艺平面布 置图及有关安装技术要求，将已到货并经开箱检查的 外购设备或大修、改造、自制设备，安装在规定的基 础上，进行找平找正、灌浆固定，使之达到安装规范 的要求，并通过调试、运转、验收，使之满足生产工 艺的要求。
特殊工具 一般工具（扳手、锤子、锉刀等） 起重运输工具（索具、吊具、水平运输工具） 检验测量工具（水平仪、经纬仪、水准仪、准直仪、
拉线架、平板、千分尺、千分表）
材料准备
如垫铁、棉纱、布头、煤油、润滑油等。
安装场地准备
8
二、机械设备安装的内容
安装基础的验收 设备的开箱检查与验收 基础放线与设备的就位 找平找正 灌浆固定 清洗与装配 试运转 验收与移交。
