电场单元测试
高二物理第一、第二单元静电场测试卷
静电场单元测试卷一、选择题（不定项。
共12小题，每题3分，共36分）1．关于元电荷和点电荷的理解正确的是( )A．元电荷就是电子B．元电荷是表示跟电子所带电量数值相等的电量C．体积很小的带电体就是点电荷D．点电荷是一种理想化模型2．真空中保持一定距离的两个点电荷，若其中一个点电荷增加了21，但仍然保持它们之间的相互作用力不变，则另一点电荷的电量一定减少了( )A．21B．31C．41D．2413．一带电量为q的检验电荷在电场中某点受到的电场力大小为F，该点场强大小为E，则下面能正确反映这三者关系的是( )4．如图所示，带箭头的线表示某一电场的电场线。
在电场力作用下，一带电粒子（不计重力）经A 点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在A点加速度小C．粒子在B点动能大D．A、B两点相比，B点电势较低5．如图，A、B、C三点在匀强电场中，AC⊥BC ，∠ABC=60°，BC=20cm，把一个电量q= 1×10-5C 的正电荷从A移到B，电场力不做功；从B移到C，电场力做功为−3×10-3J，则该匀强电场的场强大小和方向是( )A．866V/m，垂直AC向上B．866V/m，垂直AC向下C．1000V/m，垂直AB斜向上D．1000V/m，垂直AB斜向下6．如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该匀强电场的场强大小和方向分别为( )A．E=100V/m，竖直向下B．E=100V/m，竖直向上C．E=100V/m，水平向左D．E=100V/m，水平向右7．在方向水平向左，大小E＝100V/m的匀强电场中，有相距d=2cm的a、b两点，现将一带电荷量q=3×10-10C的检验电荷由a点移至b点，该电荷的电势能变化量可能是( )A．0 B．6×10-11J C．6×10-10J D．6×10-8J8．如图，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是( )A ．此液滴带负电B ．液滴的加速度等于2gC ．合外力对液滴做的总功等于零D ．液滴的电势能减少9．如图所示，A 、B 、C 、D 为匀强电场中相邻的四个等势面，一个电子垂直经过等势面D 时，动能为20eV ，飞经等势面C 时，电势能为－10eV ，飞至等势面B 时速度恰好为零，已知相邻等势面间的距离为5cm ，则下列说法正确的是 ( ) A ．等势面A 的电势为－10V B ．匀强电场的场强大小为200V/m C ．电子再次飞经D 势面时，动能为10eV D ．电子的运动为匀变速直线运动10．对于电容C =UQ ，以下说法正确的是 ( ) A ．一只电容充电荷量越大，电容就越大B ．对于固定电容器，它所充电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的充电荷量跟加在两极间的电压成反比D ．如果一个电容器没有电压，就没有充电荷量，也就没有电容11．如图所示，A 为空心金属球，B 为靠近A 的另一个原来不带电的枕形金属壳。
人教版高中物理选修1-1《第1章 电场》单元测试卷.docx
高中物理学习材料（灿若寒星**整理制作）苏教版选修1-1《第1章电场》单元测试卷（江苏省扬州市邗江区公道中学）一、单项选择题（每小题3分，共45分）1．对于库仑定律，下面说法中正确的是（）A．凡是计算两个电荷之间的相互作用力，都可以使用公式F=计算B．两个带电小球即使相距很近，也能用库仑定律C．相互作用的两个点电荷，不论它们的电量是否相同，它们之间的库仑力大小一定相等D．两个点电荷的电量各减为原来的一半，它们之间的距离保持不变，则它们之间的库仑力减为原来的一半2．有两个半径为r的带电金属球中心相距为L（L=4r），对于它们之间的静电作用力（设每次各球带电量绝对值相同）（）A．带同种电荷时大于带异种电荷时B．带异种电荷时大于带同种电荷时C．带等量负电荷时大于带等量正电荷时D．大小与带电性质无关，只取决于电量3．如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a 和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（）A．F1B．F2C．F3D．F44．两个带正电的小球，放在光滑的水平绝缘体上，相距一定的距离，若同时释放两球，它们的加速度之比将（）A．保持不变B．先增大后减小C．增大D．减小5．由电场强度的定义式E=可知，在电场中的同一点（）A．电场强度E跟F成正比，跟q成反比B．无论检验电荷所带的电量如何变化，始终不变C．电荷在电场中某点所受的电场力大，该点的电场强度强D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零6．如图所示为电场中的一条电场线，A、B为其上的两点，以下说法正确的是（）A．E A与E B一定不等，φA与φB一定不等B．E A与E B可能相等，φA与φB可能相等C．E A与E B一定不等，φA与φB可能相等D．E A与E B可能相等，φA与φB一定不等7．在静电场中，关于场强和电势的说法正确的是（）A．电势高的地方电场强度不一定大B．电场强度大的地方电势一定高C．电势为零的地方场强也一定为零D．场强为零的地方电势也一定为零8．电量为q的点电荷，在两个固定的等量异种电荷+Q和﹣Q的连线的垂直平分线上移动，则（）A．电场力做正功B．电场力做负功C．电场力不做功D．电场力做功的正负，取决于q的正负9．电场中有A、B两点，在将某电荷从A点移到B点的过程中，电场力对该电荷做了正功，则下列说法中正确的是（）A．该电荷是正电荷，且电势能减少B．该电荷是负电荷，且电势能增加C．该电荷电势能增加，但不能判断是正电荷还是负电荷D．该电荷电势能减少，但不能判断是正电荷还是负电荷10．若带正电荷的小球只受到电场力的作用，则它在任意一段时间内（）A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动11．关于电势差的说法中，正确的是（）A．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B．1C电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1VC．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D．两点间的电势差的大小跟放入这两点的电荷的电量成反比12．如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变大，E变小13．如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子（不计重力）经A点飞向B点，径迹如图中虚线所示，下列说法正确的是（）A．粒子带正电B．粒子在A点加速度大C．粒子在B点动能大D．A、B两点相比，B点电势能较高14．用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球A和金箔b的带电情况是（）A．a带正电，b带负电B．a带负电，b带正电C．a、b均带正电D．a、b均带负电E．a、b均不带电15．如图所示，a、b、c是匀强电场中的三个点，各电势分别是10V、2V、6V：三点在同一平面上，则A、B、C、D四个图中，正确表示了电场强度E的方向的是（）A． B．C．D．二、填空题与实验题：（每空2分，其中作图4分）16．电量为2×10﹣6C的正点电荷放入电场中A点，受到作用力为4×10﹣4N，方向向右，则A点的场强为N/C，方向．若把另一电荷放在该点受到力为2×10﹣4N，方向向左，则这个电荷的电量为，是电荷．17．相距L的两个点电荷A、B分别带的电荷量为+9Q和﹣Q，放在光滑绝缘的水平面上，现引入第三个点电荷C，使三者在库仑力作用下都处于静止状态，问C所带的电荷量，电性为，应把C应放在位置上．18．历史上最早测出电子电荷量的精确数值的科学家是，其实验的基本原是使带电油滴在匀强电场中受到的电场力恰好等于油滴的重量，即qE=mg．用实验的方法测出m和E，就能计算出油滴的电量q．这位科学家测定了数千个带电油滴的电量，发现这些电量都等于一个电量的整数倍，这个电量是，也被称为．19．如图所示，是一种通过测量电容器电容的变化，来检验液面高低的仪器原理图（这种仪器的优点是将非电荷的变化转换为电信号，使测量自动化）．容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管（塑料或橡皮）作为电介质．电容器的两个电极分别用导线接到指示器上．指示器显示的是电容的大小，从电容的大小就可以知道容器中液面位置的高低．如图指示器显示出电容增大了，则可判断液面（填“升高”或“降低”）三、计算题（第20题12分，第21题15分，解答应写明必要的文字说明、方程式和重要的演算步骤，只写出答案的不能得分，有数值计算的题，答案中必须写出数值和单位）20．如图所示，在平行金属带电极板MN电场中将电荷量为4×10﹣6C的点电荷从A点移到M板，电场力做负功8×10﹣4 J，把该点电荷从A点移到N板，电场力做正功为4×10﹣4 J，N板接地．则：（1）A点的电势ϕA是多少？（2）U MN等于多少伏？M板的电势ϕM是多少？21．如图所示电子射线管．阴极K发射电子，阳极P和阴极K间加上电压后电子被加速．A、B是偏向板，使飞进的电子偏离．若已知P、K间所加电压U PK=2.5×103V，两极板长度L=6.0×10﹣2m，板间距离d=3.6×10﹣2m，所加电压U AB=1000V，R=3×10﹣2m，电子质量m e=9.1×10﹣31kg，电子的电荷量e=﹣1.6×10﹣19C．设从阴极出来的电子速度为0，不计重力．试问：（1）电子通过阳极P板的速度υ0是多少？（2）电子通过偏转电极时具有动能E k是多少？（3）电子过偏转电极后到达距离偏转电极R=3×10﹣2m荧光屏上O′点，此点偏离入射方向的距离y是多少？苏教版选修1-1《第1章电场》单元测试卷（江苏省扬州市邗江区公道中学）参考答案与试题解析一、单项选择题（每小题3分，共45分）1．对于库仑定律，下面说法中正确的是（）A．凡是计算两个电荷之间的相互作用力，都可以使用公式F=计算B．两个带电小球即使相距很近，也能用库仑定律C．相互作用的两个点电荷，不论它们的电量是否相同，它们之间的库仑力大小一定相等D．两个点电荷的电量各减为原来的一半，它们之间的距离保持不变，则它们之间的库仑力减为原来的一半【考点】库仑定律．【分析】清楚库仑定律的适用条件，了解点电荷这一个理想化的模型．两个带电体间的距离趋近于零时，带电体已经不能看成点电荷呢．运用牛顿第三定律解决B受到的静电力和A受到的静电力关系．【解答】解；AB、库仑定律的适用条件是：真空和静止点电荷．如果在研究的问题中，带电体的形状、大小以及电荷分布可以忽略不计，即可将它看作是一个几何点，则这样的带电体就是点电荷．一个实际的带电体能否看作点电荷，不仅和带电体本身有关，还取决于问题的性质和精度的要求，故AB错误．C、相互作用的两个点电荷之间的库伦力为作用力和反作用力的关系，大小始终相等，与其电量是否相同无关，故C正确．D、根据库仑定律的计算公式F=k，当两个点电荷的电荷量都减为原来的一半，它们之间的距离保持不变，则它们之间的库仑力减为原来的．故D错误．故选：C．2．有两个半径为r的带电金属球中心相距为L（L=4r），对于它们之间的静电作用力（设每次各球带电量绝对值相同）（）A．带同种电荷时大于带异种电荷时B．带异种电荷时大于带同种电荷时C．带等量负电荷时大于带等量正电荷时D．大小与带电性质无关，只取决于电量【考点】库仑定律．【分析】在真空中有两个点电荷间的作用力遵守库仑定律，根据库仑定律求解．真空中两个静止点电荷之间的相互作用力，跟它们电荷量的乘积成正比，跟它们距离的二次方成反比，作用力的方向在两点电荷连线上．库仑力定律的公式：F=k，从而即可求解．【解答】解：A、当带同种电荷时，由题意可知，两球间距，导致球的不能当作点电荷，则根据异种电荷相互吸引，同种电荷相互排斥，可知：带异种电荷的间距小于同种电荷的间距，因此，由库仑力定律的公式：F=k，可知，带异种电荷时库仑力大于带同种电荷，故AC错误，B正确；D、由库仑定律的表达式F=k，其内容：真空中两个静止点电荷之间的相互作用力，跟它们电荷量的乘积成正比，跟它们距离的二次方成反比，作用力的方向在两点电荷连线上．故D错误；故选：B．3．如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a 和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（）A．F1B．F2C．F3D．F4【考点】电场的叠加；库仑定律．【分析】对c球受力分析，受到a球的静电斥力和b球的静电引力，由于b球的带电量比a球的大，故b球的静电引力较大，根据平行四边形定则可以判断合力的大致方向．【解答】解：对c球受力分析，如图由于b球的带电量比a球的大，故b球对c球的静电引力较大，根据平行四边形定则，合力的方向如图；故选B．4．两个带正电的小球，放在光滑的水平绝缘体上，相距一定的距离，若同时释放两球，它们的加速度之比将（）A．保持不变B．先增大后减小C．增大D．减小【考点】库仑定律；牛顿第二定律．【分析】AB两球之间的库仑力属于作用力和反作用力，它们是大小相等，方向相反的，根据牛顿第二定律a=，可以判断a的比值关系．【解答】解：两小球之间的库仑力属于作用力和反作用力，大小相等，根据牛顿第二定律可得a=，所以它们的加速度和质量成反比，即，比值不变，所以A正确，BCD错误．故选：A．5．由电场强度的定义式E=可知，在电场中的同一点（）A．电场强度E跟F成正比，跟q成反比B．无论检验电荷所带的电量如何变化，始终不变C．电荷在电场中某点所受的电场力大，该点的电场强度强D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零【考点】电场强度．【分析】公式E=是电场强度的定义式，运用比值法定义，电场强度反映本身的特性，与试探电荷无关．【解答】解：A、C、电场强度的定义式E=，运用比值法定义，E由电场本身决定，与试探电荷所受的电场力F和电荷量q无关，所以不能说E跟F成正比，跟q成反比．故AC错误．B、电场中同一点电场强度是一定的，与试探电荷无关，则在电场中的同一点，无论检验电荷所带的电量如何变化，始终不变．故B正确．D、一个不带电的小球在P点受到的电场力为零，该点的场强可能为零，也可能不为零，故D错误．故选：B．6．如图所示为电场中的一条电场线，A、B为其上的两点，以下说法正确的是（）A．E A与E B一定不等，φA与φB一定不等B．E A与E B可能相等，φA与φB可能相等C．E A与E B一定不等，φA与φB可能相等D．E A与E B可能相等，φA与φB一定不等【考点】电势；电场强度；电场线．【分析】电场强度的大小看电场线的疏密程度，电场线越密的地方电场强度越大，电势的高低看电场线的指向，沿着电场线电势一定降低．【解答】解：电场线越密的地方电场强度越大，由于只有一条电场线，无法看出电场线的疏密，故E A与E B可能相等、可能不相等；沿着电场线电势一定降低，故φA一定大于φB；故选D．7．在静电场中，关于场强和电势的说法正确的是（）A．电势高的地方电场强度不一定大B．电场强度大的地方电势一定高C．电势为零的地方场强也一定为零D．场强为零的地方电势也一定为零【考点】电场强度；电势．【分析】场强与电势没有直接关系．场强越大的地方电势不一定越高，场强为零的地方电势不一定为零．电势为零是人为选取的．【解答】解：A、沿着电场线的方向电势逐渐降低，电场线密的地方，电场强度大，电场线疏的地方电场强度小．电势高的地方电场强度不一定大，电场强度大的地方，电势不一定高．故A正确，B错误．C、电势为零是人为选取的，则电势为零的地方场强可以不为零．故C错误．D、场强为零的地方电势不一定为零，电势为零是人为选取的．故D错误．故选A．8．电量为q的点电荷，在两个固定的等量异种电荷+Q和﹣Q的连线的垂直平分线上移动，则（）A．电场力做正功B．电场力做负功C．电场力不做功D．电场力做功的正负，取决于q的正负【考点】电势能；电场线．【分析】等量异种电荷+Q和﹣Q的连线的垂直平分线是一条等势线，各点电势相等，移动电荷时电场力不做功．【解答】解：根据等势线的分布情况得知，等量异种电荷+Q和﹣Q的连线的垂直平分线是一条等势线，各点电势相等，任意两点间的电势差为零，根据电场力做功公式W=Uq可知，移动电荷时电场力不做功．故选：C9．电场中有A、B两点，在将某电荷从A点移到B点的过程中，电场力对该电荷做了正功，则下列说法中正确的是（）A．该电荷是正电荷，且电势能减少B．该电荷是负电荷，且电势能增加C．该电荷电势能增加，但不能判断是正电荷还是负电荷D．该电荷电势能减少，但不能判断是正电荷还是负电荷【考点】电势能．【分析】电场力对电荷做正功，说明运动的方向与电场力方向相同，电荷的电势能减小，根据动能定律知动能增大．【解答】解：A、B：电场力对电荷做正功，说明运动的方向与电场力方向相同，电荷的电势能减小；但是不能判断出该电荷是正电荷还是负电荷．故A错误，B 错误；C：电场力对电荷做正功，电荷的电势能减小；故C错误；D：电场力对电荷做正功，说明运动的方向与电场力方向相同，电荷的电势能减小；但是不能判断出该电荷是正电荷还是负电荷．故D正确；故选：D10．若带正电荷的小球只受到电场力的作用，则它在任意一段时间内（）A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动【考点】电势；电势差与电场强度的关系．【分析】物体的运动情况取决于合力和初始条件．小球只受到电场力的作用，是否沿电场线运动，还要看电场线是直线还是曲线，有没有初速度，初速度方向与电场线的关系．只有当电场线是直线时，小球只受到电场力的作用才可能沿电场线运动．【解答】解：物体的运动情况取决于合力和初始条件．小球只受到电场力的作用，是否沿电场线运动，还要看电场线是直线还是曲线，有没有初速度，初速度方向与电场线的关系．只有当电场线是直线时且小球的运动方向沿着电场线时，小球只受到电场力的作用才可能沿电场线运动．所以ABC错误，D正确．故选：D11．关于电势差的说法中，正确的是（）A．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B．1C电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1VC．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D．两点间的电势差的大小跟放入这两点的电荷的电量成反比【考点】电势差．【分析】根据电势差和电场力做功的公式U AB=，求解．两点间的电势差是由电场本身决定的与检验电荷无关．【解答】解：A、根据电势差和电场力做功的公式U AB=，得：两点间的电势差等于从其中一点移到另一点时，电场力所做的功与电荷量的比值，故A错误．B、1C的电荷从电场中一点移到另一点，如果电场力做了1J的功，这两点间的电势差就是1V，故B正确．C、在两点间移动电荷时，电场力做功的多少与电荷量和两点间的电势差都有关，故C错误，D、两点间的电势差是由电场本身决定的与检验电荷无关．故D错误．故选：B．12．如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变大，E变小【考点】电容器的动态分析．【分析】题中平行板电容器与静电计相接，电容器的电量不变，改变板间距离，由C=，分析电容的变化，根据C=分析电压U的变化，根据E=分析场强的变化．【解答】解：A、B，平行板电容器与静电计并联，电容器所带电量不变．故A、B错误．C、D，增大电容器两极板间的距离d时，由C=知，电容C变小，Q不变，根据C=知，U变大，而E===，Q、k、ɛ、S均不变，则E不变．故C正确，D错误．故选C13．如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子（不计重力）经A点飞向B点，径迹如图中虚线所示，下列说法正确的是（）A．粒子带正电B．粒子在A点加速度大C．粒子在B点动能大D．A、B两点相比，B点电势能较高【考点】电场线；动能定理的应用；电势能．【分析】电场线的疏密表示电场强度的强弱，电场线某点的切线方向表示电场强度的方向．不计重力的粒子在电场力作用下从A到B，运动与力关系可知，电场力方向与速度方向分居在运动轨迹两边，且电场力偏向轨迹的内侧．【解答】解：A、根据曲线运动条件可得粒子所受合力应该指向曲线内侧，所以电场力逆着电场线方向，即粒子受力方向与电场方向相反，所以粒子带负电．故A错误；B、由于B点的电场线密，所以B点的电场力大，则A点的加速度较小．故B错误；C、粒子从A到B，电场力对粒子运动做负功，电势能增加，导致动能减少，故C错误；D、对负电荷来讲电势低的地方电势能大，故D正确；故选：D14．用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球A和金箔b的带电情况是（）A．a带正电，b带负电B．a带负电，b带正电C．a、b均带正电D．a、b均带负电E．a、b均不带电【考点】静电现象的解释．【分析】导体内自由电荷在电场力作用下重新分布，导体两端出现等量正负感应电荷的现象叫做感应起电；感应起电的实质是在带电体上电荷的作用下，导体上的正负电荷发生了分离，使电荷从导体的一部分转移到了另一部分，只有导体上的电子才能自由移动，绝缘体上的电子不能自由移动，所以导体能发生感应起电，而绝缘体不能．【解答】解：由于人和地球都是导体，用手指瞬间接触金属杆c时，人、地球和验电器构成一个整体，在带负电荷的橡胶棒的影响下发生静电感应，近端带正电；移开手指后，验电器上的正电荷不会再改变，故验电器带正电，再移开橡胶棒后，验电器上的正电荷不会再改变；故选：C．15．如图所示，a、b、c是匀强电场中的三个点，各电势分别是10V、2V、6V：三点在同一平面上，则A、B、C、D四个图中，正确表示了电场强度E的方向的是（）A． B．C．D．【考点】匀强电场中电势差和电场强度的关系．【分析】在匀强电场中，电场强度大小处处相等，方向处处相同，则电场线是平行且等间距．电势沿着电场线降低，电场线与等势面垂直．【解答】解：各点电势φA=10V，φB=2V，φC=6V，则AB两点连线的中点M的电势为6V，因此M点与C点的连线为等势面，那么与连线垂直的即为电场线．由于φA=10V，φB=2V，又因为电势沿着电场线降低．所以D正确；故选：D．二、填空题与实验题：（每空2分，其中作图4分）16．电量为2×10﹣6C的正点电荷放入电场中A点，受到作用力为4×10﹣4N，方向向右，则A点的场强为200N/C，方向向右．若把另一电荷放在该点受到力为2×10﹣4N，方向向左，则这个电荷的电量为1×10﹣6C，是负电荷．【考点】电场强度．【分析】电场强度等于试探电荷所受电场力与其电荷量的比值，方向与正电荷所受电场力方向相同，与负电荷所受电场力方向相反．同一点电场强度不变，由电场力F=qE求解电荷量．【解答】解：A点的场强E==200N/C，方向：向右．把另一电荷放在该点时，场强不变．由F′=q′E得q′==1×10﹣6C因电场力方向与场强方向相反，则该电荷带负电荷．故答案是：200；向右；1×10﹣6C；负17．相距L的两个点电荷A、B分别带的电荷量为+9Q和﹣Q，放在光滑绝缘的水平面上，现引入第三个点电荷C，使三者在库仑力作用下都处于静止状态，问C所带的电荷量，电性为正电，应把C应放在B右侧的位置上．【考点】库仑定律．【分析】因题目中要求三个小球均处于平衡状态，故可分别对任意两球进行分析列出平衡方程即可求得结果．【解答】解：A、B、C三个电荷要平衡，必须三个电荷的一条直线，外侧二个电荷相互排斥，中间电荷吸引外侧两个电荷，所以外侧两个电荷距离大，要平衡中间电荷的拉力，必须外侧电荷电量大，中间电荷电量小，所以C必须为正，在B 的另一侧．设C所在位置与B的距离为r，则C所在位置与A的距离为L+r，要能处于平衡状态，所以A对C的电场力大小等于B对C的电场力大小，设C的电量为q．则有：k=k解得：r=对点电荷A，其受力也平衡，则k=k解得：q=故答案为：，正电，B右侧的．18．历史上最早测出电子电荷量的精确数值的科学家是密立根，其实验的基本原是使带电油滴在匀强电场中受到的电场力恰好等于油滴的重量，即qE=mg．用实验的方法测出m和E，就能计算出油滴的电量q．这位科学家测定了数千个带电油滴的电量，发现这些电量都等于一个电量的整数倍，这个电量是1.6×10﹣19C，也被称为元电荷．【考点】物理学史．【分析】明确元电荷如现历程，知道密立根最早根据实验测出了电子的电量．【解答】解：密立根通过油滴实验，测出了电子电荷量的精确数值，任何物体带电量的数值都是元电荷电量的整数倍．电量大小为1.6×10﹣19C，被称为元电荷．故答案为：密立根，1.6×10﹣19C，元电荷．19．如图所示，是一种通过测量电容器电容的变化，来检验液面高低的仪器原理图（这种仪器的优点是将非电荷的变化转换为电信号，使测量自动化）．容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管（塑料或橡皮）作为电介质．电容器的两个电极分别用导线接到指示器上．指示器显示的是电容的大小，从电容的大小就可以知道容器中液面位置的高低．如图指示器显示出电容增大了，则可判断液面升高（填“升高”或“降低”）。
高二理科：《第十三章 电场》单元测试题
高二理科：《第十三章电场》单元测试题班别姓名—、选择题(每题有一个或一个以上的选项是正确的，每小题5分，共40分)1、下述说法正确的是（）A．根据E = F/q，可知电场中某点的场强与电场力成正比。
B．根据E = KQ/r2，可知点电荷电场中某点的场强与该点电荷的电量Q成正比。
C．根据场强叠加原理，可知合电场的场强一定大于分电场的场强。
D．电场线就是点电荷在电场中的运动轨迹2、关于点电荷的下列说法中哪些是正确的（）A．点电荷是真实存在的B．较大的带电体，不能看成点电荷C．点电荷并非理想模型D．一个带电体能否看成点电荷，不是看它的尺寸的绝对值，而是看它的形状和大小对相互作用力的影响是否能忽略不计3、下列物理量中哪些与检验电荷无关？（）A.电场强度EB.电势φC.电势能ЕPD.电场力F4、如果不计重力的电子，只受电场力作用，那么，电子在电场中可能做（）A．匀速直线运动B．匀加速直线运动C．匀变速曲线运动D．匀速圆周运动5、两个等量异种电荷的连线的垂直平分线上有a、b、c三点，如图所示，下列说法正确的是（）A．a点电势比b点高B．a、b两点的场强方向相同，b点场强比a点大C．a、b、c三点和无穷远处等电势D．一个电子在a点无初速释放，则它将在c点两侧往复振动6、A､B是一条电场线上的两个点,一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点,其速度一时间图象如图所示.则这一电场可能是（）7、如下图所示,平行线代表电场线,但未指明方向,带电荷量为10-2C的正电微粒在电场中只受电场力作用,当由A点运动到B点时,动能减少了0.1 J,已知A点电势为-10 V,则（）A、B点的电势为零,微粒运行轨迹是1B、B点的电势是-20 V,微粒运行轨迹是1C、B点的电势为零,微粒运行轨迹是2D、B点的电势是-20 V,微粒运行轨迹是28、如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是（）A 、Q变小，C 不变，U 不变，E 变小 B 、Q变小，C 变小，U 不变，E 不变 C 、Q不变，C 变小，U 变大，E 不变 D 、Q不变，C 变小，U 变大，E 变小二、填空题（每空4分，共32分）10、电荷周围存在 ，在电场中的某一区域，如果场强的 和 都相同，这个区域的电场叫做匀强电场。
高中物理 电场 电流单元测试题
高中物理电场电流单元测试题一、选择题(每小题7分，共70分)1．下列说法中正确的是()．A．只要有电荷存在，电荷周围就一定存在着电场B．电场是一种物质，它与其他物质一样，是不依赖我们的感觉而客观存在的C．电荷间的相互作用是通过电场而产生的，电场最基本的特性是对处在它里面的电荷有力的作用D．以上说法都不正确解析由电场的概念和性质可知A、B、C正确．答案ABC2．关于静电场中的电场线，以下说法中正确的是()．A．电场线都不闭合B．电场线总是不相交C．电场线起始于正电荷，终止于负电荷D．可以通过实验模拟电场线解析本题考查电场线的特点．电场线起始于正电荷，终止于负电荷，在只有正电荷形成的电场中，电场线起于正电荷延伸到无穷远处，在只有负电荷形成的电场中，电场线起于无穷远处，止于负电荷．所有电场线不闭合，故A、C对；电场中某点的场强方向是唯一的，电场线上某点的切线方向表示该点场强的方向，故任意两条电场线都不相交，B正确；电场线虽然不是客观存在的，但可以用实验模拟，故D对．答案ABCD3．关于点电荷的说法，正确的是()．[来源:学§科§网Z§X§X§K]A．体积小的带电体，也不一定能看作点电荷B．体积很大的带电体也可能看作点电荷C．点电荷一定是电荷量很小的电荷D．两个均匀带电的金属小球，在一定条件下可以视为点电荷解析看作点电荷的条件是：当带电体的形状或大小远远小于它们之间的距离时，带电体可看作点电荷，故A、B、D对，C错．答案ABD4．关于电场线的以下说法中，正确的是()．[来源:学_科_网]A．电场线密的地方，场强大B．沿电场线的方向，电场强度越来越小C．电场线越密的地方同一电荷受的电场力就越大D．顺着电场线移动电荷，电荷受电场力大小一定不变解析电场线的疏密表示场强E的大小，电场线越密，E越大．由F＝Eq，同一电荷受力越大．若电场线的疏密变了，则电荷受电场力大小也变了，故A、C对，D错；电场线的方向，表示E的方向，与E的大小无关，B错．答案AC5．关于电场强度，下列说法正确的是()．A．由E＝Fq知，若q减半，则该处电场强度为原来的2倍B．由E＝k Qr2知，E与Q成正比，而与r2成反比C．由E＝k Qr2知，在以Q为球心，以r为半径的球面上，各处场强均相同D．电场中某点场强方向就是该点所放电荷受到的电场力的方向解析因E＝Fq为场强定义式，而电场中某点场强E只由电场本身决定，与是否引入检验电荷及q的大小、正负无关，故A错；E＝k Qr2是点电荷Q的电场中各点场强决定式，故E∝Qr2是正确的，即B对；因场强为矢量，E相同意味着大小、方向都相同，而在该球面上各处E方向不同，故C错；因为所放电荷的电性不知，若为正电荷，则E与电荷受力方向相同，否则相反，故D错．答案B6．如下图是电场中某点的电场强度E与放在该点处检验电荷q及检验电荷所受电场力F与电荷q之间的函数关系图象，其中正确的是()．解析电场中某点的场强E只取决于电场本身，比值法E＝Fq定义E，而大小与F、q无关，故A、D对，B、C错．答案AD7．如下图中，A、B两点电场强度相等的是()．解析A图中在负点电荷形成的电场中，处在同一球面上的A、B两点，由E＝k Qr2可知，它们场强的大小相等，但方向不同，故E A≠E B，A错误；B图中E A≠E B，B错误；C图中是两块带电平行板间的电场，为匀强电场，故C正确；D图中A、B两点电场线的疏密程度不同，且方向也不同，E A≠E B，故D错误．答案C8．两个点电荷相距r时，相互作用力为F，则()．A．电荷量不变距离加倍时，作用力变为F/2B．其中一个电荷的电荷量和两电荷间距都减半时，作用力变为2FC．每个电荷的电荷量和两电荷间距都减半时，作用力为4FD．一个电荷的电荷量和两电荷间距都增加相同倍数时，作用力不变[来源:学科网]解析本题考查了对库仑定律的应用．真空中两点电荷间的作用力大小与两电荷电荷量的乘积成正比，与它们距离的平方成反比．A选项中电荷量不变距离加倍时，相互作用力变为原来的1/4，A错误．B选项中，一个电荷的电荷量和两电荷间距都减半时，则作用力变为原来的2倍，B对．C选项中，每个电荷的电荷量和两电荷间距都减半时，则相互作用力不变，故C错．D选项中，一个电荷的电荷量和两电荷间距都增加相同倍数时，由库仑定律可知，作用力变为原来的1/2，D错误．答案B9．仅在电场力作用下，电荷由静止开始运动的情况是()．A．从电场线疏处向密处运动B．从场强大处向场强小处运动C．沿电场线运动D．运动轨迹与电场线不一定重合解析电场线是为形象地描述电场而引入的假想曲线，规定电场线上每点的场强方向沿该点的切线方向，也就是正电荷在该点受电场力产生的加速度的方向(与负电荷受力方向相反)．运动轨迹是带电粒子在该点的速度方向，结合力学知识我们知道，物体的速度方向不一定与物体的加速度方向一致，因此电场线不是粒子的运动轨迹．粒子运动的轨迹与电场线的疏密程度也无关，只有当电场线是直线，而带电粒子又只受电场力作用由静止开始运动的轨迹才与电场线重合．综上所述，正确答案为D.答案D10．关于点电荷形成的电场中各点的电场强度，下列说法中正确的是()．A．点电荷若为正，则各点场强方向为正，点电荷若为负，则各点场强方向为负B．与形成电场的点电荷距离相等的各点，电场强度都相同C．电场中各点场强与放入该点的电荷种类及电荷量无关D．以上说法都不对解析场强E方向的规定：是正电荷的受力方向．正点电荷的电场中，E方向都背离正点电荷；负点电荷的电场中，E方向都指向负点电荷，故A错．由E＝k Q r2知，r同，则E大小同，而E方向不同，故E不同，B错．场强E只取决于场源，C对．答案C二、解答题(每小题15分，共30分)11．电荷所带电荷量q＝3.0×10－10C，在电场中的某一点所受的电场力F＝6.3×10－7 N，方向竖直向上，试求这一点的电场强度．若在这一点放一电荷量为q1＝6.0×10－10 C的电荷时，那么电荷所受电场力多大？若在这一点不放电荷时，这一点的场强多大？解析电场强度是电场本身固有的性质，它不因电场中是否放有电荷而改变．电荷在电场中某处所受的电场力是由该处的场强和带电体的电荷量共同决定的．根据场强的定义式可知：E ＝F q ＝6.3×10－73.0×10－10 N/C ＝2.1×103 N/C ，方向竖直向上，电荷q 1在该点所受的电场力为：F 1＝Eq 1＝2.1×103×6.0×10－10 N ＝1.26×10－6 N若在该点不放电荷，该点的场强仍为E ＝2.1×103 N/C.答案 2.1×103 N/C ，方向竖直向上 1.26×10－6 N2．1×103 N/C12．在真空中同一条直线上的A 、B 两点固定有电荷量分别为＋4Q 和－Q 的点电荷．(1)将另一个点电荷C 放在该直线上的哪个位置，可以使它在电场力作用下保持静止？[来源:学科网](2)若要求这三个点电荷都只在电场力作用下保持静止，那么引入的这个点电荷应是正电荷还是负电荷？电荷量是多大？解析 (1)先判定第三个点电荷所在的区间：只能在B 点的右侧；再由F ＝k Qq r 2，F 、k 、q 相同时r ∝ Q ，∴r A ∶r B ＝2∶1，即C 在AB 延长线上，且AB ＝BC .(2)C 处的点电荷肯定在电场力作用下平衡了；只要A 、B 两个点电荷中的一个处于平衡，另一个必然也平衡．由F ＝k Qq r 2，F 、k 、Q A 相同，Q ∝r 2，∴Q C ∶Q B＝4∶1，而且必须是正电荷．所以C 点处引入的点电荷Q C ＝＋4Q .答案 (1)C 在AB 延长线上，AB ＝BC(2)Q C ＝＋4Q。
2023-2024学年高中物理上海版高二上第8章 电场单元测试(含答案解析)
2023-2024学年上海版高中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计9小题，每题3分，共计27分）1.关于电荷的说法正确的是（）A. 电荷量很小的电荷就是元电荷B. 点电荷是一种理想化模型，实际不存在C. 质子和正电子都是元电荷D. 物体所带的电荷量可以是任意值【答案】B【解析】解： A．元电荷是最小的电量单位，电荷量很小的电荷不是元电荷，选项 A错误；B．点电荷是一种理想化模型，实际不存在，选项 B正确；C．质子和正电子都带元电荷的电量，但不是元电荷，选项 C错误；D．物体所带的电荷量必须是元电荷的整数倍，不可以是任意值，选项 D错误；故选 B．2.静电除尘原理是设法使空气中的尘埃带电，在静电力作用下，尘埃到达电极而被收集起来。
如图所示，静电除尘器由板状收集器A和线状电离器B组成，A、B间接有高压电源，它们之间形成很强的电场，能使空气中的气体分子电离，进而使通过除尘器的尘埃带电，最后被吸附到正极A上。
下列选项正确的是（）A. 收集器A吸附大量尘埃的原因是尘埃带上了正电B. 收集器A吸附大量尘埃的原因是尘埃带上了负电C. 收集器A和电离器B之间形成的是匀强电场D. 静电除尘过程是机械能向电场能转化的过程【答案】B【解析】AB、电极A，之间产生了很强的电场，电子被粉尘吸附，被正极A吸引，B正确；C 、越靠近线状电离器B，所以收集器A和电离器B之间形成的不是匀强电场；D、带负电的粉尘在电场力的作用下加速，电势能减小，所以应该是静电除尘过程是电势能向机械能转化的过程。
3.如图所示，为一带负电的油滴在匀强电场中运动的轨迹，其轨迹在竖直平面（纸面）内，且相对于过轨迹最低点P的竖直线对称，忽略空气阻力．由此可判断（）A. 电场的方向竖直向上B. Q点的电势比P点低C. 油滴在Q点的电势能比它在P点的大D. 油滴在Q、P两点的加速度大小相等【答案】D【解析】4.在一点电荷电场中a、b两点电场强度的方向如图所示，现将一带负电的粒子以某一初速度由a射出，仅在电场力作用下运动到b，忽略空气阻力及重力，则下列说法正确的是（）A. 该点电荷可能带负电B. a、b两点的电场强度E_ alt 3E_ bC. 该粒子在a、b两点的动能E_\ kalt E_\ kbD. 该粒子在a、b两点的电势能E_\ palt E_\ pb【答案】D【解析】解：由点电荷的电场分布特点，可知该点电荷一定带正电，故 A错误；将a、b两点的电场方向反向延长，交于O点，则O点即为点电荷所在位置，则有a 点到O点的距离R_a=L_a\cos60^\circ =\dfrac12L_ab，b点到O点距离R_b=L_b\cos30^\circ =\dfrac\sqrt32L_ab，根据点电荷的场强公式E=\dfrackQr^2，可得\dfracE_aE_b=\dfracr^2_br^2_a=(\dfrac\sqrt32)^2:(\dfrac12)^2=\dfrac31，故E_a=3E_b，故 B错误；在正电荷的周围越靠近场源电势越高，故有\varphi _a\gt \varphi _b，a点的电势高，负电荷在电势高处的电势能小，即E_ pa\lt E_ pb，带负电粒子在a、b两点的动能E_ka\lt E_ kb，故 C错误、 D正确．故选 D．5.如图所示，两个固定的等量异种点电荷，O是它们连线的中点，在它们连线的某条垂线上有A、B、C三点，AB与BC间的距离相等，其中C点是交点，则（）A. \A 、B、C三点的场强方向相同B. \A 、B、C三点与无穷远处电势相等C. \A 点的电势比B点的电势高D. 把带正电的粒子从A点移到B点电场力做的功大于从B点移到C点电场力做的功【答案】C【解析】6.关于电场强度、电势和电势能，下列说法中正确的是（）A. 在电场中，电势高的地方，电荷在该点具有的电势能就大B. 在电场中，电势高的地方，放在该点的电荷的电荷量越大，它所具有的电势能也越大C. 在电场中电势高的点，电场强度一定大D. 负电荷所产生的电场中的任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能【答案】D【解析】解： A．根据电势能公式E_ p= q\varphi 知：正电荷在电势越高的地方，其电势能越大，负电荷在电势越高的地方，其电势能越小，故 A错误．B．根据电势能公式E_ p= q\varphi 知：在电场中，电势高的地方，放在该点的正电荷的电荷量越大，电势能越大，放在该点的负电荷的电荷量越大，电势能越小，故 B错误．C ．电场线密的地方，电场强度大，电场线疏的地方电场强度小，可知电势高的地方电场强度不一定大，故 C错误．D．取无穷远电势为零，则在负的点电荷所产生的电场中的任何一点的电势均为负值，由E_ p= q\varphi 知正电荷所具有的电势能为负值，负电荷所具有的电势能为正值，所以正电荷在某点所具有的电势能一定小于负电荷在该点所具有的电势能，故 D正确．故选： D．7.雨季乌云滚滚，常有雷电发生，这是因为（）A. 乌云滚滚，摩擦生热B. 带有相同电荷的云团相遇相互作用C. 乌云将积蓄的大量太阳能一下子释放出来D. 带有异种电荷的云团之间或云团与地面之间产生放电现象【答案】D【解析】解：两块云团相互摩擦的结果会使云团带上异种电荷，带有异种电荷的云团相遇发生相互作用，产生雷电；或者带电的云团与地面之间形成高电势差时，产生放电现象，故ABC错误，D正确．故选D．8.如图所示，平面直角三角形ABC中\angle A=30^\circ，D、E分别是AB和BC的中点，平面内有一点电荷，若A、B、C、E四点的电势满足\varphi_A=\varphi_B=\varphi _C\lt\varphi_E，以下说法中正确的是（）A. 该点电荷一定带负电B. D点电势比E点电势低C. 一带负电的电荷从B点沿BA移到A点，电势能逐渐减小D. D点的电场强度比E点的电场强度大【答案】D【解析】解：A．由于A、B、C三点在点电荷电场中电势相等，则这三点到点电荷的距离相等，故点电荷在AC的中点，几何关系如图，由E点电势比A点电势高，可知点电荷带正电， A错误；BD．由于D点比E点离点电荷近，因此D点电势比E点电势高，场强比E点大， B错误， D正确；C．带负电的电荷从B沿BA移到A，电场力先做正功后做负功，电势能先减小后增大，C错误．故选 D．9.下列做法属于利用静电的是（）A. 在高大的烟囱中安装静电除尘器B. 在印染车间保持适当的湿度C. 运油料的油罐车后有一条拖地的铁链D. 高大建筑物上装有避雷针【答案】A【解析】解：A、水泥厂利用静电除去废气中的粉尘，这是对于静电的应用，故A正确；B、印染厂车间保持湿度，目的是防止在生产过程中产生静电对布有吸引作用或由于静电而引起火灾，是静电的防止．故B错误；C 、油罐车在运输过程中产生静电，若不及时导走，会对车或接触的人带来危害，通过连接地线导走是静电的防止，故C错误；D、高大建筑物上装有避雷针是为了防止静电对建筑物带来危害，属于静电的防止；故D错误；故选：A．二、多选题（本大题共计2小题，每题3分，共计6分）10.下列叙述正确的是（）A. 任何起电方式都是电荷转移的过程B. 摩擦起电是转移电荷的过程C. 玻璃棒无论和什么物体摩擦都会带正电D. 带等量异号电荷的两个导体接触后，两个导体将不带电，原因是电荷中和了【答案】A, B, D【解析】A 、根据电荷守恒定律可知，任何起电方式都是电荷转移的过程，故A正确；B、摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移。

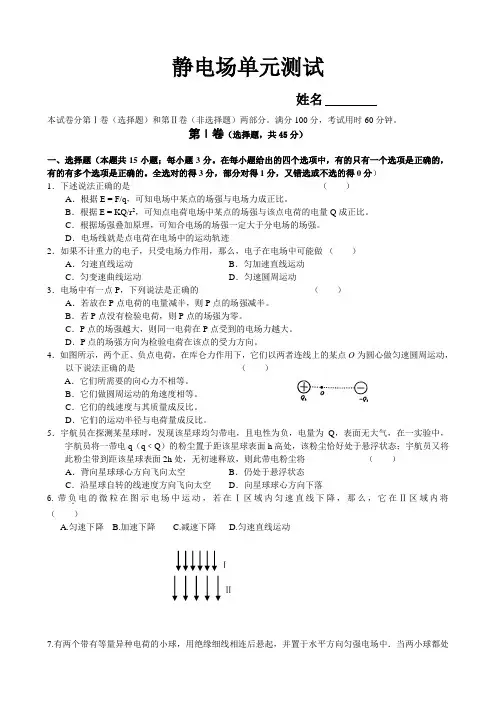

静电场单元测试2及其答案
静电场单元测试姓名本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试用时60分钟。
第Ⅰ卷（选择题，共45分）一、选择题（本题共15小题；每小题3分。
在每小题给出的四个选项中，有的只有一个选项是正确的，有的有多个选项是正确的。
全选对的得3分，部分对得1分，又错选或不选的得0分） 1．下述说法正确的是 （ ） A ．根据E = F/q ，可知电场中某点的场强与电场力成正比。
B ．根据E = KQ/r 2，可知点电荷电场中某点的场强与该点电荷的电量Q 成正比。
C ．根据场强叠加原理，可知合电场的场强一定大于分电场的场强。
D ．电场线就是点电荷在电场中的运动轨迹2．如果不计重力的电子，只受电场力作用，那么，电子在电场中可能做 （ ） A ．匀速直线运动 B ．匀加速直线运动 C ．匀变速曲线运动 D ．匀速圆周运动 3．电场中有一点P ，下列说法是正确的 （ ） A ．若放在P 点电荷的电量减半，则P 点的场强减半。
B ．若P 点没有检验电荷，则P 点的场强为零。
C ．P 点的场强越大，则同一电荷在P 点受到的电场力越大。
D ．P 点的场强方向为检验电荷在该点的受力方向。
4．如图所示，两个正、负点电荷，在库仑力作用下，它们以两者连线上的某点O 为圆心做匀速圆周运动，以下说法正确的是 （ ） A ．它们所需要的向心力不相等。
B ．它们做圆周运动的角速度相等。
C ．它们的线速度与其质量成反比。
D ．它们的运动半径与电荷量成反比。
5．宇航员在探测某星球时，发现该星球均匀带电，且电性为负，电量为Q ，表面无大气，在一实验中，宇航员将一带电q （q ﹤Q ）的粉尘置于距该星球表面h 高处，该粉尘恰好处于悬浮状态；宇航员又将此粉尘带到距该星球表面2h 处，无初速释放，则此带电粉尘将 （ ） A ．背向星球球心方向飞向太空 B ．仍处于悬浮状态 C ．沿星球自转的线速度方向飞向太空 D ．向星球球心方向下落 6.带负．电的微粒在图示电场中运动，若在Ⅰ区域内匀速直线下降，那么，它在Ⅱ区域内将 （ ）A.匀速下降B.加速下降C.减速下降D.匀速直线运动7.有两个带有等量异种电荷的小球，用绝缘细线相连后悬起，并置于水平方向匀强电场中．当两小球都处Ⅰ Ⅱ于平衡时其可能位置是图中的哪一个？ （ ）8.真空中有两个点电荷Q 1和Q 2，它们之间的静电力为F ，下面哪些做法可以使它们之间的静电力变为 1.5F （ ）（A ）使Q 1的电量变为原来的2倍，Q 2的电量变为原来的3倍，同时使它们的距离变为原来的2倍 （B ）使每个电荷的电量都变为原来的1.5倍，距离变为原来的1.5倍 （C ）使其中一个电荷的电量和它们的距离变为原来的1.5倍 （D ）保持它们的电量不变，使它们的距离变为原来的32倍9.两个放在绝缘架上的相同金属球，相距r ，球的半径比r 小得多，带电量大小分别为q 和3q ，相互斥力为3F 。
大学物理第五章静电场单元测验(带答案)
2014-2015学年第二学期电学单元测试――――――――――――――――――――――――――――――――――――――――――――――――― —、选择题 (每题2分，共30分） 1、以下说法哪一种是正确的A) 电场中某点电场强度的方向，就是试验电荷在该点所受的电场力方向 (B)电场中某点电场强度的方向可由E =确定，试验电荷0q 可正可负，F 为试验电荷所受的电场力(C) 在以点电荷为中心的球面上，由该点电荷所产生的电场强度处处相同 (D) 以上说法都不正确 2、如图所示，一个点电荷q 位于立方体一顶点A 上，则通过abcd 面上的电通量为A 06q εB 012q ε C 024q ε D 036q ε3、1056：点电荷Q 被曲面S 所包围，从无穷远处引入另一点电荷q(A) 曲面S 的电通量不变，曲面上各点场强不变 (B) 曲面S (C) 曲面S 的电通量变化，曲面上各点场强变化 (D) 曲面S 4、如图所示，两个“无限长”的、半径分别为R 1和R 2荷分别为1λ和2λ，则在外圆柱面外面、距离轴线为r 处的P 点的电场强度大小E 为：(A)r 0212ελλπ+ (B) ()()20210122R r R r -π+-πελελ (C)()20212R r-π+ελλ (D) 20210122R R ελελπ+π 5、设无穷远处电势为零，则半径为R 的均匀带电球体产生的电场的电势分布规律为(图中的U 0和b 皆为常量):6、如图所示，一半径为a 的“无限长”圆柱面上均匀带电，其电荷线密度为λ。
在它外面同轴地套一半径为b 的薄金属圆筒，圆筒原先不带电，但与地连接。
以大地的电势为零，则在内圆柱面里面、距离轴线为r 的P 点的场强大小和电势分别为：(A) E ＝0，U ＝r a ln 20ελπ (B) E ＝0，U ＝a bln20ελπ(C) E ＝r 02ελπ，U ＝r b ln 20ελπ (D) E ＝r 02ελπ，U ＝a b ln20ελπ7、如图所示，两个同心的均匀带电球面，内球面半径为R 1、带电荷Q 1，外球面半径为R 2、带电荷Q 2 .设无穷远处为电势零点，则在两个球面之间、距离球心为r 处的P 点的电势U 为：(A)r Q Q 0214επ+ (B) 20210144R Q R Q εεπ+π (C) 2020144R Q r Q εεπ+π (D) r Q R Q 0210144εεπ+π 8、在电荷为－Q 的点电荷A 的静电场中，将另一电荷为q 的点电荷B 从a 点移到b 点。
电场单元测试题及答案
电场单元测试题及答案一、选择题1. 电场强度的定义式是：A. \( E = \frac{F}{q} \)B. \( E = \frac{q}{F} \)C. \( E = Fq \)D. \( E = \frac{1}{q} \)答案：A2. 电场线的特点包括：A. 电场线是实际存在的线B. 电场线是闭合的C. 电场线不相交D. 电场线从正电荷出发，指向负电荷答案：C二、填空题1. 点电荷的电场强度公式是 \( E = \frac{kQ}{r^2} \)，其中 \( k \) 是______，\( Q \) 是______，\( r \) 是______。
答案：库仑常数；场源电荷的电荷量；点电荷到某点的距离2. 电场中某点的场强为 \( 3 \times 10^3 \) N/C，若将试探电荷\( q = 2 \times 10^{-6} \) C 放入该点，所受电场力大小为______ N。
答案：6三、简答题1. 请简述电场强度的物理意义。
答案：电场强度是描述电场强弱和方向的物理量，它表示单位正电荷在电场中受到的电场力的大小。
电场强度的方向是正电荷在该点受到的电场力的方向。
2. 电场中某点的场强为 \( 5 \times 10^2 \) N/C，若将一负电荷\( q = -3 \times 10^{-6} \) C 放入该点，所受电场力的方向如何？答案：由于电场力的方向总是从正电荷指向负电荷，而负电荷所受电场力的方向与场强方向相反，所以该负电荷所受电场力的方向与场强方向相反。
四、计算题1. 一个点电荷 \( Q = 4 \times 10^{-7} \) C，求距离它 \( 0.1 \) m 处的电场强度。
答案：根据点电荷的电场强度公式 \( E = \frac{kQ}{r^2} \)，代入 \( k = 9 \times 10^9 \) N·m²/C²，\( Q = 4 \times10^{-7} \) C，\( r = 0.1 \) m，计算得 \( E = 3.6 \times 10^4 \) N/C。
高二物理电场单元测试题和答案
电 场 单 元 测 试 题一、本题共11小题；每小题3分，共33分，在每题给出的四个选项中，有的小题只有一个选顶正确，选对的得4分，选不全的得2分，有选错或不答的得0分。
1．以下说法正确的是A 、由qFE =可知此场中某点的电场强度E 与F 成正比B 、由公式qU ε=可知电场中某点的电势U 与q 成反比C 、由U ab =Ed 可知，匀强电场中的任意两点a 、b 间的距离越大，则两点间的电势差也一定越大D 、公式C=Q/U ，电容器的电容大小C 与电容器两极板间电势差U 无关2．图示中，A 、B 都是装在绝缘柄上的导体，A 带正电后靠近B ，发生静电感应。
若取地球电势为零，则A 、导体B 上任意一点电势都为零 B 、导体B 上任意一点电势都为正C 、导体B 上任意一点电势都为负D 、导体B 上右边电势为正，左边电势为负3．如图所示，有一带电粒子沿曲线AB 在一匀强电场中运动，虚线a ，b ，c ，d 为电场中的等势面，且U a >U b >U c >U d ，粒子在A 点初速度V 0的方向与等势面平行。
不计粒子的重力,下面说法正确的是①粒子带正电 ②粒子在运动中电势能逐渐减少 ③粒子在运动中动能逐渐减少 ④粒于的运动轨迹为半边抛物线A 、①②B 、①③C 、②④D 、②④4．图中，a ，b ，c 是匀强电场中的三个点，各点电势依次为10V 、2V 、6V ；三点在同一平面上，下列各图中电场强度的方向表示可能对的是5．一平行板电容器两极板间距为d,与电源连接时，极板间一带电微粒恰好静止。
现在把它与电源断开，用绝缘手柄使两极在d 与2d 之间上下周期性运动，则微粒A 、仍处于静止B 、上下往复运动C 、向上加速运动D 、向下加速运动6．如图所示， A 、B 两个带异种电荷的小球分别被两根绝缘细线系在一放在水平支持面上的木盒内的底部和顶部，木盒对地面的压力为N ，细线对B 拉力为F 。
电场单元测试
电场阶段性测试（电荷守恒、库仑定律、电场强度、电场力做功、电势能、电势、电势差与场强的关系、带电粒子运动）一、选择题（每小题5分）1.下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有( ).①场强E=F/q②场强E=U/d③场强E=kQ/r2④电场力做功W=Uq(A)①③(B)②③(C)②④(D)①④2．半径相同带等量相的电荷的两个金属小球A、B，相隔一定距离，两球之间的相互作用力的大小是F，今让第三个半径相同的不带电的金属小球先后与A，B两球接触后移开．这时，A，B两球之间的相互作用力的大小是：[]A．F/8 B．F/4 C．3F/8 D．F3．如图所示，带电平行金属板A，B，板间的电势差为U，A板带正电，B板中央有一小孔．一带正电的微粒，带电量为q，质量为m，自孔的正上方距板高h处自由落下，若微粒恰能落至A，B板的正中央c点，则：[] A．微粒在下落过程中动能逐渐增加，重力势能逐渐减小；D．若微粒从距B板高2h处自由下落，则恰好能达到A板。
4．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（）A．三个等势面中，a的电势最高B．带电质点通过P点时的电势能较Q点大C．带电质点通过P点时的动能较Q点大D．带电质点通过P点时的加速度较Q点小5．用电场线能很直观、很方便地比较电场中各点的强弱。
如图，左边是等量异种点电荷形成电场的的电场线，右边是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。
则（）A.B、C两点场强大小和方向都相同B.A、D两点场强大小相等，方向相反C.E、O、F三点比较，O的场强最强D.B、O、C三点比较，O点场强最弱6.如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射人电势差为U2的两块平行极板间的电场中，入射方向跟极板平行，整个装置处在真空中，重力可忽略.在满足电子能射出平行板区的条件下，下述四种情况中一定能使电子的偏转角θ变大的是( ).(A)U1变大，U2变大(B)U1变小，U2变大(C)U1变大，U2变小(D)U1变小，U2变小7．如图所示，在点电荷Q的电场中，已知a、b两点在同一等势面上，c、d两点在同一等势面上，无穷远处电势为零．甲、乙两个带粒子经过a点时动能相同，甲粒子的运动轨迹为acb，乙粒子的运动轨迹为adb．由此可以判定（）A．甲粒子经过c点与乙粒子经过d点时的动能相等B．甲、乙两粒子带同种电荷C．甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能D．两粒子经过b点时具有相同的动能8．如图所示，A、B、C、D为匀强电场中相邻的四个等势面，一个电子垂直经过等势面D时，动能为20eV，飞经等势面C时，电势能为－10eV，飞至等势面B时速度恰好为零，已知相邻等势面间的距离为5cm，则下列说法正确的是（重力不计）（）cd 25V图2 图4A ．等势面A 的电势为－10VB ．匀强电场的场强大小为200V/mC ．电子再次飞经D 势面时，动能为10eV D ．电子的运动为匀变速直线运动9． a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点。
电场单元测试卷
章末检测(时间：90分钟 满分：100分)一、单项选择题(本题6小题，每小题5分，共30分)1．在电场中某点引入电荷量为q 的正电荷，这个电荷受到的电场力为F ，则( )．A ．在这点引入电荷量为2q 的正电荷时，该点的电场强度将等于F 2qB ．在这点引入电荷量为3q 的正电荷时，该点的电场强度将等于F 3qC ．在这点引入电荷量为2e 的正离子时，则离子所受的电场力大小为2e F qD ．若将一个电子引入该点，则由于电子带负电，所以该点的电场强度的方向将和在这一点引入正电荷时相反解析 电场强度是描述电场的力的性质的物理量，它是由产生电场的电荷以及在电场中各点的位置决定的，与某点有无电荷或电荷的正负无关，所以排除选项A 、B 、D.而电场力F ＝Eq 不仅与电荷在电场中的位置有关，还与电荷量q 有关，该题中根据场强的定义式可知该点的场强大小为E ＝F q ，则正离子所受的电场力大小应为F ＝E ·2e ＝F q ·2e ，故选项C 正确．答案 C图12.如图1所示是表示在一个电场中a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图像，那么下列叙述正确的是( )．A ．这个电场是匀强电场B ．a 、b 、c 、d 四点的场强大小关系是E d ＞E a ＞E b ＞E cC．a、b、c、d四点的场强大小关系是E a＞E b＞E d＞E cD．无法确定这四个点的场强大小关系解析图中给出了a、b、c、d四个位置上电荷量和所受静电力大小的变化关系，由电场强度的定义式E＝Fq可知，斜率的绝对值较大的对应场强较大，故B项正确．答案 B图23．如图2所示a、b、c为电场中同一条水平方向电场线上的三点，c为ab 的中点，a、b电势分别为φa＝5 V，φb＝3 V，下列叙述正确的是()．A．该电场在c点处的电势一定为4 VB．a点处的场强E a一定大于b点处的场强E bC．一正电荷从c点运动到b点电势能一定减少D．一正电荷运动到c点时受到的电场力由c指向a解析因不知该电场是否是匀强电场，所以E＝Ud不一定成立，c点电势不一定是4 V，所以A、B两项错误．因φa＞φb，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b，所以C项正确、D项错误．答案 C4．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图3所示的轨迹，由此可以判断下列不正确的是()．图3A．在b飞离电场的同时，a刚好打在负极板上B．b和c同时飞离电场C．进电场时c的速度最大，a的速度最小D．动能的增加值c最小，a和b一样大解析三个α粒子沿电场线方向的运动规律完全一样，侧向位移相同的粒子它们的飞行时间、电场力做的功都一样，侧向位移小的粒子飞行时间短、电场力做的功小．答案 B5．一质量为m的带电小球，在竖直方向的匀强电场中以水平速度抛出，小球的加速度大小为23g，空气阻力不计，小球在下落h的过程中，则()．A．小球的动能增加mgh/3 B．小球的电势能增加mgh/3 C．小球的重力势能减少2mgh/3 D．小球的机械能减少2mgh/3解析由动能定理得W合＝ΔE k＝mah＝23mgh，故A选项错误．由mg－qE＝ma得qE＝13mg.W电＝－qEh＝－13mgh，所以B选项正确、D选项错．又因为W G＝mgh，所以ΔE p＝mgh.故C选项也不正确．答案 B图46．如图4所示，一个带负电的油滴以初速度v0从P点倾斜向上进入水平方向的匀强电场中，若油滴达到最高点时速度大小仍为v0，则油滴的最高点位置是()．A．在P点左上方B．在P点右上方C．在P点正上方D．上述情况都有可能解析油滴从开始运动到最高点，据动能定理得W G＋W E＝12m v2－12m v2＝0而重力做的功W G＜0所以电场力做的功W E＞0，而带负电的油滴所受的电场力水平向左，说明有水平向左的位移，所以最高点必在P点的左上方．答案 A二、多项选择题(本题5小题，每小题6分，共30分．每小题选对但不全的得4分，有选错的或不选的得0分)图57．A、B是某电场中一条电场线上的两点，一带正电的小球仅在电场力作用下，沿电场线从A点运动到B点，速度图像如图5所示．下列关于A、B两点电场强度E的大小和电势φ的高低的判断，正确的是()．A．E A＞E B B．E A＜E BC．φA＜φB D．φA＞φB解析由图像可知，电荷在A点加速度较大，故电荷在A点所受电场力较大，故E A＞E B.再由于v A＞v B，故动能减少，电场力做负功，电荷的电势能增加．由于是正电荷，故φA＜φB.答案AC8．带电粒子M只在电场力作用下由P点运动到Q点，在此过程中克服电场力做了2.6×10－8 J的功，那么()．A．M在P点的电势能一定小于它在Q点的电势能B．P点的场强一定小于Q点的场强C．P点的电势一定高于Q点的电势D．M在P点的动能一定大于它在Q点的动能解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q 两点的场强大小不能确定，B 项错；粒子电性未知，所以P 、Q 两点的电势高低不能判定，C 项错．答案 AD图69．如图6所示，在一电场强度沿纸面方向的匀强电场中，用一绝缘丝线系一带电小球，小球的质量为m 、电荷量为q ，为了保证当丝线与竖直方向的夹角为θ＝60°时，小球处于平衡状态，则匀强电场的电场强度大小可能为 ( )．A.mg tan 60°q B.mg cos 60°q C.mg sin 60°q D.mg q解析 取小球为研究对象，它受到重力mg 、丝线的拉力F 和电场力Eq 的作用．因小球处于平衡状态，则它受到的合外力等于零．由平衡条件知，F 和Eq 的合力与mg 是一对平衡力．根据力的平行四边形定则可知．当电场力Eq 的方向与丝线的拉力方向垂直时，电场力为最小，如上图所示，则Eq ＝mg sin θ得E ＝mg sin θq ＝3mg 2q所以，该匀强电场的场强大小可能值为E ≥3mg 2q .答案 ACD10．空间存在竖直向上的匀强电场，质量为m 的带正电的微粒水平射入电场中，微粒的运动轨迹如图7所示，在相等的时间间隔内 ( )．图7A．重力做的功相等B．电场力做的功不相等C．电场力做的功大于重力做的功D．电场力做的功小于重力做的功解析由题意可知，微粒在竖直方向上做匀变速运动，在相等时间间隔内，位移不等，A错，B对．由轨迹可知，微粒所受合外力向上，电场力大于重力．在同一时间间隔内电场力做的功大于重力做的功，C对，D错．答案BC11．下面各图中A球系在绝缘细线的下端，B球固定在绝缘平面上，它们带电的种类以及位置已在图中标出．A球能保持静止的是()．解析四图中A球受力如下图所示，满足三力平衡的有A、D，故A、D正确．考查库仑力及三力平衡问题，物体受到共点力作用，若这些力在任意直线的同一侧，则这些力一定不能平衡．答案AD三、非选择题(40分)12．(10分)如图8所示，带电量为＋q的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线通过板的几何中心．若图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度大小为______，方向________．(静电力恒量为k)图8解析根据题意可知，因为a点场强为0，故带电板在a点产生的场强与＋q点电荷在a点产生的场强大小相等方向相反，由对称性可知带电板在b点产生的场强大小为kq/d2，方向向左．答案kqd2向左图913．(14分)长为L的绝缘细线下系一带正电的小球，其带电荷量为Q，悬于O点，如图9所示．当在O点另外固定一个正电荷时，如果球静止在A处，则细线拉力是重力mg的两倍，现将球拉至图中B处(θ＝60°)，放开球让它摆动，问：(1)固定在O处的正电荷的带电荷量为多少？(2)摆球回到A处时悬线拉力为多少？解析(1)球静止在A处经受力分析知受三个力作用：重力mg、静电力F和细线拉力F拉，由受力平衡和库仑定律列式：F拉＝F＋mg F＝kQqL2F拉＝2mg三式联立解得：q＝mgL2 kQ.(2)摆回的过程只有重力做功，所以机械能守恒，规定最低点重力势能等于零，有：mgL(1－cos 60°)＝12m v2，F拉′－mg－F＝mv2L由(1)知静电力F＝mg，解上述三个方程得：F拉′＝3mg.答案(1)q＝mgL2kQ(2)F拉′＝3mg图1014．(16分)如图10所示，在平行板电容器之间有匀强电场，一带电粒子以速度v 垂直电场线射入电场，在穿越电场的过程中，粒子的动能由E k 增加到2E k ，若这个带电粒子以速度2v 垂直进入该电场，则粒子穿出电场时的动能为多少？解析 建立直角坐标系，以初速度方向为x 轴方向．垂直于速度方向为y 轴方向．设粒子的质量为m ，带电荷量为q ，初速度为v ，匀强电场为E ，在y 方向上的位移为y ，速度为2v 时通过匀强电场的偏移量为y ′，平行板板长为l .由于带电粒子垂直于匀强电场射入，粒子做类平抛运动．x 方向上：l ＝v ty 方向上：y ＝12at 2＝Eq 2m ⎝ ⎛⎭⎪⎫l v 2 两次入射带电粒子的偏移量之比为y y ′＝12Eq m ⎝ ⎛⎭⎪⎫l v 212Eq m ⎝ ⎛⎭⎪⎫l 2v 2＝41. Eqy ＝2E k －E k ，Eqy ′＝E k ′－12m (2v )2＝E k ′－4E k ，解方程组得：E k ′＝4.25E k .答案 4.25E k。
电场单元测试
电场单元测试高二物理（理）命题人：谢启红一、选择题（本题共14小题，每小题4分，共56分。
在每个小题给出的四个选项中，至少有一个选项是正确的，全部选对的得4分，选不全的得2分，有选错或不答的得0分） 1. 下列物理量中哪些与检验电荷无关？ （ ） A. 电势能E B.电势U C.电场强度E D.电场力F2.真空中两个同性的点电荷q 1、q 2 ,它们相距较近，保持静止。
今释放q 2 且q 2只在q 1的库 仑力作用下运动，则q 2在运动过程中受到的库仑力（ ） A.先增大后减小 B.不断增加 C.始终保持不变 D.不断减小3.如图所示，在直线MN 上A 、B 两点固定两个同种点电荷，两点的间距为L ，且Q A >Q B ，则在直线MN上两个点电荷产生的场强相同的有（ ）个点 A ．0 B ．1 C ．2 D ．34.在点电荷 Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做的功为W ，则检验电荷在A 点的电势能εA 及电场中U A 点的电势分别为（ ） A.,A A W W U q ε=-=B.,A A W W U qε==- C.,A A W W U q ε==D.,A A W U W qε=-=- 5.两个大小相同的小球带有同种电荷(可看作点电荷)，质量分别为m 1和m 2，带电量分别是q 1和q 2，用两等长的绝缘线悬挂后，因静电力而使两悬线张开，分别与竖直方向成夹角1α和2α，如图所示，若21αα=，则下述结论正确的是（ ）A.q 1一定等于q 2B.一定满足2211m q m q = C.m 1一定等于m 2 D.必定同时满足q 1=q 2，m 1=m 26.两个等量异种电荷的连线的垂直平分线上有a 、b 、c 三点，如图所示，下列说法正确的是（ ） A ．a 、b 两点的场强方向相同，b 点场强比a 点大B ．a 点电势比b 点高C ．a 、b 、c 三点和无穷远处等电势D ．一个电子在a 点无初速释放，则它将在c 点两侧往复振动7.某平行板电容器的电容为C ，带电量为Q ，相距为d ，今在板间中点放一个电量为q 的点电荷，则它受到的电场力的大小为（ ） A ．22kQq d B ．24kQq d C ．Qq CdD ．2QqCd 8.如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10－6C 的微粒在电场中仅受电场力作用，当它从A 点运动到B 点时动能减少了10－5J ，已知A 点的电势为－10 V ，则以下判断正确的是（ ） A ．微粒的运动轨迹如图中的虚线1所示； B ．微粒的运动轨迹如图中的虚线2所示； C ．B 点电势为零； D ．B 点电势为－20 V9. 如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A 以固定直线00/为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m 带负电荷的粒子(不计重力)以速度v 沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动，带电粒子始终不与极板相碰) （ ） A ．直线 B ．正弦曲线C ．抛物线D ．向着电场力方向偏转且加速度作周期性变化的曲线10.两个分别带有电荷量Q 和+3Q 的相同金属小球（均可视为点电荷），固定在相距为r 的两处，它们间库仑力的大小为F 。
《电场》单元测试题
《电场》单元测试题（2）班次：考号：姓名：一、选择题本题(每小题4分，共48分．)二、1．一负电荷从电场中A点静止释放，只受电场力作用，沿电场线运动到B点，它运动的v-t图像如图所示，则A、B两点所在区域的电场线分布情况可能是图中的()2. (多选)如图，带电小球A、B的电荷分别为Q A、Q B，都用长L的丝线悬挂在O点.静止时A、B相距为d.为使平衡时AB间距离减为d/2，则( )A. 将小球A、B的质量都增加到原来的2倍B .将小球B的质量增加到原来的8倍C. 将小球A、B的电荷量都减小到原来的一半D. 将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的23．如图所示，在匀强电场中有a、b、c、d四点，它们处于同一圆周上，且ac、bd分别是圆的直径．已知a、b、c三点的电势分别为φa＝9 V，φb＝15 V，φc＝18 V，则d点的电势为()A．4 V B．8 VC．12 V D．16 V4．如上图，O点为两个等量正点电荷连线的中点，a点在两电荷连线的中垂线上，若在a 点由静止释放一个电子，关于电子的运动，下列说法正确的是()A．电子在从a点向O点运动的过程中，加速度越来越大，速度越来越大B．电子在从a点向O点运动的过程中，加速度越来越小，速度越来越大C．电子运动到O点时，加速度为零，速度最大D．电子通过O点后，速度越来越小，加速度越来越大，一直到速度为零5．如图，水平放置的两个平行的金属板A、B带等量的异种电荷，A板带负电荷，B板接地．若将A板向上平移到虚线位置，在A、B两板中间的一点P的电场强度E和电势φ的变化情况是()A．E不变，φ改变B．E改变，φ不变C．E不变，φ不变D．E改变，φ改变6．有一接地的导体球壳，如图，球心处放一点电荷q ，达到静电平衡时，则( )A ．q 的电量变化时，球壳外电场随之改变B ．q 在球壳外产生的电场强度为零C ．球壳内、外表面的电荷在壳外的合场强为零D ．q 与球壳内表面的电荷在壳外的合场强为零7．如图，在场强为E 的匀强电场中，有相距为L 的A 、B 两点，其连线与场强方向的夹角 为θ，A 、B 两点间的电势差U AB ＝U 1.现将一根长为L 的细金属棒沿AB 连线方向置于该匀强电场中，此时金属棒两端的电势差U AB ＝U 2，则下列关于U 1和U 2的说法中正确的是( )A ．U 1＝U 2＝EL cos θB ．U 1＝U 2＝－EL cos θC ．U 1＝EL cos θ，U 2＝0D ．U 1＝－EL cos θ，U 2＝EL cos θ8．两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A 点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )A ．做直线运动，电势能先变小后变大B ．做直线运动，电势能先变大后变小C ．做曲线运动，电势能先变小后变大D ．做曲线运动，电势能先变大后变小9．(多选)如上图, 虚线为匀强电场中与场强方向垂直的等间距平行直线．两粒子M 、N 质量相等，所带电荷量的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点．已知O 点电势高于c 点．若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零10．(多选)如图，粗糙程度均匀的绝缘斜面下方O 点处有一正点电荷，带负电的小物体以初速度v 1从M 点沿斜面上滑，到达N 点时速度为零，然后下滑回到M 点，此时速度为v 2(v 2<v 1)．若小物体电荷量保持不变，OM ＝ON ，则( )A ．小物体上升的最大高度为v 12＋v 224gB ．从N 到M 的过程中，小物体的电势能逐渐减小C ．从M 到N 的过程中，电场力对物体先做负功后做正功D ．从N 到M 的过程中，小物体受到的摩擦力和电场力均是先增大后减小11. 如图，交变电压加在平行板电容器A 、B 两极板上，开始B 板电势比A 板电势高，这时有一个原来静止的电子正处在两板的中间，它在电场作用下开始运动．设A 、B 两极板间距离足够大，下列说法正确的是( )A. 电子一直向着A板运动B．电子一直向着B板运动C．电子先向A板运动，然后返回向B板运动，之后在A、B两板间做周期性往复运动D．电子先向B板运动，然后返回向A板运动，之后在A、B两板间做周期性往复运动12.. 示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间变化的情况．电子经电压u1加速后进入偏转电场．下列关于所加竖直偏转电压u2、水平偏转电压u3与荧光屏上所得的图形的说法中不正确的是（）A．如果只在u2上加上甲图所示的电压，则在荧光屏上看到的图形如图（a）B．如果只在u3上加上乙图所示的电压，则在荧光屏上看到的图形如图（b）C．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（c）D．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（d）二、计算题(第13.14题每题12分，第15.16题每题14分，共52分)13. 如图，在直角三角形区域ABC内存在着平行于AC方向的匀强电场，AC边长为L，一质量为m、电荷量为＋q的带电粒子以初速度v0从A点沿AB方向进入电场，垂直通过BC 边的中点，则粒子从BC出来时的水平分速度v x和电场强度的大小E各为多大？(不计重力)14.如图所示的电场，等势面是一簇互相平行的竖直平面，间隔均为d，各面电势已在图中标出，现有一质量为m的带电小球以速度v0，方向与水平方向成45°角斜向上射入电场，要使小球做直线运动.问:(1)小球应带何种电荷?电荷量是多少?(2)在入射方向上小球最大位移量是多少?(电场足够大)15.如图所示，在竖直平面内，光滑绝缘直杆与半径为R的圆周交于B、C两点，在圆心处有一固定的正点电荷，B点为AC的中点，C点位于圆周的最低点。
周测十三 电场单元测试题
周测十三 电场单元测试题1、（2008海南）4、静电场中，带电粒子在电场力作用下从电势为φa 的a 点运动至电势为φb 的b 点．若带电粒子在a 、b 两点的速率分别为v a 、v b ，不计重力，则带电粒子的比荷q /m ，为A ．22a b b a ϕϕ--v vB ．22b ab aϕϕ--v v C ．222()a b b a ϕϕ--v v D ．222()b a b a ϕϕ--v v2、(2009·贵州兴义市清华实验中学高二检测)在真空中A 、B 两点分别放有等量异号点电荷＋q 和－q ，在电场中通过A 、B 两点的竖直平面内，于对称位置取一个矩形路径abcd ，如图所示，现将一个电子沿abcd 移动一周，则正确的结论是 A ．由a →b ，电势降低，电子的电势能减小B ．由b →c ，电场力对电子先做正功，后做负功总功为零C ．由c →d ，电子电势能增大D ．由d →a ，电子电势能先减小，后增大，电势能总增量为零 3、（2009年山东卷）20．如图所示，在x 轴上关于原点O 对称的两点固定放置等量异种点电荷+Q 和-Q ，x 轴上的P 点位于的右侧。
下列判断正确的是（ ） A ．在x 轴上还有一点与P 点电场强度相同 B ．在x 轴上还有两点与P 点电场强度相同C ．若将一试探电荷+q 从P 点移至O 点，电势能增大D ．若将一试探电荷+q 从P 点移至O 点，电势能减小4、如图所示，a 、b 为竖直向上的电场线上的两点，一带电质点在a场线向上运动，到b 点时速度恰好为零．下列说法中正确的是（ ）A ．带电质点在a 、b 两点所受电场力的方向都是竖直向上的B ．a 点的电势比b 点的电势高C ．带电质点在a 点的电势能比在b 点的电势能小D ．a 点的电场强度比b 点的电场强度大5、（2009年广东理科基础）16．如图6，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹。
选修1-1第一章电场电流单元测试
第一章电场电流单元测试一、选择题（共15题，每题4分，共计60分）1、通电导体发热的规律是由下列哪位物理学家总结的（）A、欧姆B、焦耳C、安培D、法拉第2、A、B、C三个塑料小球，A和B，B和C，C和A间都是相互吸引,如果A带正电则( )A、.B、C球均带负电B、B球带负电，C球带正电C、B、C球中必有一个带负电，而另一个不带电D、B、C球都不带电3、如图所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强，则 ( )A、A、B两处的场强方向不同B、因为A、B在一条电场上，且电场线是直线，所以E A＝E BC、电场线从A指向B，所以E A＞E BD、不知A、B附近电场线的分布情况，E A、E B的大小不能确定4、电视机的荧光屏表面经常有许多灰尘，这主要的原因（）A、灰尘的自然堆积B、玻璃具有较强的吸附灰尘的能力C、电视机工作时，屏表面温度较高而吸附灰尘D、电视机工作时，屏表面有静电而吸附灰尘5、物理学中规定的电流方向是（）A、正电荷的定向移动B、负电荷的定向移动C、自由电荷的定向移动D、正负离子的定向移动6、为了使电炉消耗的电功率减小到原来的一半，应采取下列哪些措施．（）A、保持电阻不变，使电流减半B、保持电阻不变，使电压减半C、保持电炉两端电压不变，使其电阻减半D、使电压和电阻备减半7、真空中两个异种电量的电荷，他们之间的静电力大小为F，如果把它们接触后再放回原处，则关于它们之间的静电力的说法正确的是（）A、可能为零B、一定大于FC、一定为斥力D、可能为引力8、用丝绸摩擦过的玻璃棒和用毛皮摩擦过的橡胶棒，都能吸引轻小物体，这是因为：（）A、被摩擦过的玻璃棒和橡胶棒一定带上了电荷B、被摩擦过的玻璃棒和橡胶棒一定带上了同种电荷C、被吸引的轻小物体一定是带电体D、被吸引的轻小物体一定不是带电体9、关于电场线，下列说法正确的是（）A、电场线是真实存在的一系列曲线B、电场线可以反映电场的强弱和方向C、在某些情况下，两条电场线能够相交D、电场线是直线的电场一定是匀强电场10、某电场区域的电场线如图所示，a、b是其中一条电场线上的两点，下列说法中正确的是：（）A、a点的场强方向一定沿着过a点的电场线向右B、a点的场强一定大于b点的场强C、正电荷在a点受到的电场力一定大于它在b点受到的电场力D、负电荷在a点受到的电场力一定小于它在b点受到的电场力11、下列那位科学家发现尖端放电现象（）A、丹麦物理学家奥斯特B、英国物理学家法拉第C、美国科学家富兰克林D、法国物理学家库仑12、电视机的荧光屏表面经常有许多灰尘，这主要的原因（）A、灰尘的自然堆积B、玻璃具有较强的吸附灰尘的能力C、电视机工作时，屏表面温度较高而吸附灰尘D、电视机工作时，屏表面有静电而吸附灰尘13、物理学中规定的电流方向是（）A、正电荷的定向移动B、负电荷的定向移动C、自由电荷的定向移动D、正负离子的定向移动14、有一电学元件，上面标有“450V，250uF”字样，由此可知该电学元件是（）A、电源B、电阻器C、电容器D、电感器15、某电解池，如果在1s钟内共有5×1018个二价正离子和1．0×1019个一价负离子通过某截面，那么通过这个截面的电流是（）A、0AB、0.8AC、1.6AD、3.2A二、填空题（共5题，每空2分，共计22分）16、在真空中负点电荷Q形成的电场中的P点，放一个q=-10-9的点电荷，测得所受电场力大小为10-6N 。
电场单元测试卷(含答案)
电场单元测试卷一、单项选择题（本题共6小题，每小题3分。
在每个小题给出的四个选项中，只有一个选项是正确的）1、如图所示，当带正电的球C 移近不带电的枕形金属导体时，枕形导体上的电荷移动情况是：（ ） A 、 枕形金属导体上的正电荷向B 端移动，负电荷不移动B 、枕形金属导体上的带负电的电子向A 端移动，正电荷不移动C 、枕形金属导体上的正、负电荷同时分别向B 端和A 端移动D 、枕形金属导体上的正、负电荷同时分别向A 端和B 端移动2、由电场强度的定义式E=F/q 可知，在电场中的同一点（ ） A 、电场强度E 跟F 成正比，跟q 成反比B 、无论检验电荷所带的电量如何变化，F/q 始终不变C 、电荷在电场中某点所受的电场力大，该点的电场强度强。
D 、一个不带电的小球在P 点受到的电场力为零，则P 点的场强一定为零3、电场中有A 、B 两点，在将某电荷从A 点移到B 点的过程中，电场力对该电荷做了正功，则下列说法中正确的是 （ ）A 、该电荷是正电荷，且电势能减少B 、该电荷是负电荷，且电势能增加C 、该电荷电势能增加，但不能判断是正电荷还是负电荷D 、该电荷电势能减少，但不能判断是正电荷还是负电荷4、关于电势差的说法中，正确的是 （ ）A 、两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B 、1C 电荷从电场中一点移动到另一点，如果电场力做了1J 的功，这两点间的电势差就是1V C 、在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D 、两点间的电势差的大小跟放入这两点的电荷的电量成反比5、如图所示的实验装置中，极板A 接地，平行板电容 器的极板B 与一个灵敏的静电计相接．将A 极板向 左移动，增大电容器两极板间的距离时，电容器所 带的电量Q 、电容C 、两极间的电压U ，电容器两极 板间的场强E 的变化情况是 （ ） A 、Q 变小，C 不变，U 不变，E 变小 B 、Q 变小，C 变小，U 不变，E 不变 C 、Q 不变，C 变小，U 变大，E 不变 D 、Q 不变，C 变小，U 变大，E 变小6.如图所示，实线表示匀强电场的电场线.一个带正电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a 、b 为轨迹上的两点.若a 点电势为φa ，b 点电势为φb ，则( ) A .场强方向一定向左，且电势φa >φbB .场强方向一定向左，且电势φa <φbC .场强方向一定向右，且电势φa >φbD .场强方向一定向右，且电势φa <φb二、选择题（本题共6小题，每小题5分。
静电场单元测试题
静电场—、选择题1、关于电场力和电场强度，下列说法正确的是 ( )(A)电场强度的方向总是跟电场力的方向一致；(B)电场强度的大小总是跟电场力的大小成正比(C)正电荷受到的电场力的方向跟电场强度的方向一致（D）电荷在某点受到的电场力越大，该点的电场强度越大2、关于电势和电势能下列说法中正确的是（）（A）在电场中，电势高的地方，电荷在该点具有的电势能就大；（B）在电场中，电势高的地方，放在该点的电荷的电荷量越大，它所具有的电势能也越大；（C）在电场中的任何一点上，正电荷所具有的电势能一定大于负电荷具有的电势能；（D）在负的点电荷所产生的电场中任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能。
3、下列说法中正确的是（）（A）在场强较小处，电荷在该处的电势能也较小；（B）电荷在场强为零处的电势能也为零；（C）在场强相等的各点，电荷的电势能必相等；（D）在选定为零电势的位置处，任何电荷的电势能必为零。
4、如上图为某电场中的电场线和等势面，已知φA=10V，φC=6V，ab=bc，则 ( )(A)φB=8V (B)φB >8V (C)φB <8V (D)上述三种情况都可能5、关于电势差的说法中，正确的是 ( )(A)两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功(B)1C电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1V(C)在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关(D)两点间的电势差的大小跟放入这两点的电荷的电量成反比6、一个带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如图虚线abc所示，图中实线表示电场的等势面，下列判断错误的是：（）（A）粒子在a→b→c的过程中，电场力始终做正功；（B）粒子在a→b→c的过程中，一直受静电引力作用；（C）粒子在a→b→c的过程中，ab段受引力，bc段受斥力；（D）粒子在a→b→c的过程中，ab段逆着电场线，bc段顺着电场线。
高中物理-电场单元测试含答案
高中物理一电场单元测试（含答案）本试卷分第I 卷（选择题）和第n 卷（非选择题）两部分。
共100分考试用时60分钟。
第1卷（选择题共48分）一、本题共10小题，每小题6分，共48分.在每小题给出的四个选项中，有的小题只有一个 选项正确，有的小题有多个选项正确.全部选对的得6分，选不全的得3分，有选错或不答的 得0分.1.下列关于静电场的说法正确的是（）A .在点电荷形成的电场中没有场强相等的两点，但有电势相等的两点B .正电荷只在电场力作用下，一定从高电势向低电势运动C .场强为零处，电势不一定为零；电势为零处，场强不一定为零D .初速为零的正电荷在电场力作用下一定沿电场线运动2.如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到如a 、b 间距离等于b 、c 间距离，用"a 、@ b 、@苫口纥、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定a b cA . @a >@b >@cB . E a >E b >E c -* * * ----------------- ►C . @。
一@b =@b -e cD .E a = E b = E c3 .两个半径相同的金属小球，带电量之比为1：7,相距为r ，两者相互接触后再放回原来的 位置上，则相互作用力可能为原来的（）4 .如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线的中垂线上处于A 点上方的一点，在A 、B 、C 三点中 （）A .场强最小的点是A 点，电势最高的点是B 点-2 ; +Q O- — - CB .场强最小的点是A 点，电势最高的点是C 点 M B N C .场强最小的点是C 点，电势最高的点是B 点D .场强最小的点是C 点，电势最高的点是A 点5.将一正电荷从无穷远处移向电场中M 点，电场力做功为6.0X10-9J ,若将一个等量的负电荷 从电场中N 点移向无穷远处，电场力做功为7.0X10-9J ,则M 、N 两点的电势夕M 、夕N 有如D .16 不下关系如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子第11卷（非选择题 共52分）A.3 M < ① N <0B .① N > ① M >0C .3 N < ① M <0D .① M > ① N >06. 7. 8. 以速度V A 经过A 点向B 点运动，经过一段时间后 方向相反，不计粒子重力，下面说法正确的是 A . B . C . D . A 点的场强一定大于B 点的场强 A 点的电势一定高于B 点的电势粒子在A 点的速度一定小于在B 点的速度 粒子在A 点的电势能一定小于在B 点的电势能粒子以速度V B 经过B 点，且V B 与V A ()如图所示，以。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高一物理周周练 2009.5.14
学号_______姓名_________
一、单选题
1．在静电场中，关于场强和电势的说法正确的是 ( D )
A ．电场强度大的地方电势一定高
B ．电势为零的地方场强也一定为零
C ．场强为零的地方电势也一定为零
D ．场强大小相同的点电势不一定相同
2．如图所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知 ( B )
A ．三个等势面中，a 的电势最高
B ．带电质点通过P 点时的电势能较Q 点大
C ．带电质点通过P 点时的动能较Q 点大
D ．带电质点通过P 点时的加速度较Q 点小
3．如图所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 中点，a 、b 电势
分别为φa =5V ，φc =3V ，则下列叙述正确的是 ( C )
A ．c 点的电势一定为4V
B ．a 点的场强E a 一定大于b 点处的场强E b
C ．一正电荷从c 点运动到b 点电势能一定减少
D ．一正电荷运动到c 点时受到的电场力由c 指向a
4．图中a 、b 、c 是匀强电场中同一平面上的三个点，各点的电势分别是φa =5V ，φb =2V ，φc =3V ，
则在下列各示意图中能表示该电场强度的方向是 ( D )
5．某平行板电容器的电容为C ，带电量为Q ，相距为d ，今在板间中点放一电量为q 的点
电荷，则它所受到的电场力的大小为 ( C )
A ．22d kQq
B ．24d
kQq C ．Cd Qq D ．Cd Qq 2
6. 下列粒子从静止状态经过电压为U 的电场加速后，速度最大的是 ( A )
A .质子(11H)
B .氘核(21H)
C .α粒子(42He)
D .锂离子(Li +)
7.假如一作圆周运动的人造地球卫星的轨道半径增大到原来的2倍，仍作圆周运动，则 a c a c A B
a a c C D
A. 根据公式v=ωr ，可知卫星的线速度将增大到原来的2倍 ( C )
B. 根据公式2v F m r =，可知卫星所需要的向心力将减小到原来的12
C. 根据公式2Mm F G r =，可知地球提供的向心力将减小到原来的14
D. 根据上述B 和C 中给出的公式，可知卫星运动的线速度将减小到原来的
22 二、多选题
8．如图所示的电场中有A 、B 两点，下列判断正确的是 ( BC )
A ．电势φA ＞φ
B ，场强E A ＞E B
B ．电势φA ＞φB ，场强E A ＜E B
C ．将电荷量为q 的正电荷从A 点移到B 点，电场力做正功，电势能减少
D ．将电荷量为q 的负电荷分别放在A 、B 两点，电荷具有电势能
E pA ＞E pB
9．一个电荷只在电场力作用下从电场中的A 点移到B 点时，电场力做功5×10-6J ，则
( CD )
A ．电荷在
B 处时将具有5×10-6J 的电势能 B ．电荷在B 处将具有5×10-6J 的动能
C ．电荷的电势能减少了5×10-6J
D ．电荷的动能增加了5×10-6J
10．如图所示，有一个由电池、电阻和电容器组成的电路，当把电容器的两块极板错开一定位置时，在错开的过程中 (AD )
A ．电容器C 的电容减小
B ．电容器
C 的电量不变
C ．电阻R 上有方向向左的电流
D ．电阻R 上有方向向右的电流
11．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P 点，如图所示，以E 表示两极板间的场强，U 表示电容器的电压，E p 表示正电荷在P 点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则 ( AC )
A ．U 变小，E 不变
B ．E 变大，E p 变大
C ．U 变小，E p 不变
D ．U 不变，
E p 不变
12．某人用手将1Kg 物体由静止向上提起1m ，这时物体的速度为2m/s （g 取10m/s 2）， 则下列说法正确的是 ( ABD )
A ．手对物体做功12J
B ．合外力做功2J
C ．合外力做功12J
D ．物体克服重力做功10J P
三、实验题
13（1）:关于验证机械能守恒定律的下列说法中正确的是：( D)
A、选用重物时，重的比轻的好；
B、选用重物时，体积小的比大的好；
C、选定重物后，要称出它的质量；
D、重物所受的重力，应选大于它受的空气阻力和纸带受到打点计时器的阻力。
（2）．下面列出一些实验步骤
A．用天平测出重物和夹子的质量；
B．将重物系在夹子上；
C．将纸带穿过计时器，上端用手提着，下端夹上系住重物的夹子。
再把纸带向上拉，让夹子靠近打点计时器；
D．打点计时器接在学生电源交流输出端，把输出电压调至6V（电源不接通、交流）；
E．打点计时器固定放在桌边的铁架台上，使两个限位孔在同一竖直线上；
F．在纸带上选取几个点，进行测量和记录数据；
G．用秒表测出重物下落的时间；
H．接通电源待计时器响声稳定后释放纸带；
I．切断电源；
J．更换纸带，重新进行两次；
K．在三条纸带中选出较好的一条；
L．进行计算，得出结论，完成实验报告；
M、拆下导线，整理器材。
以上步骤，不必要的有，正确步骤的合理顺序是
解答A、G； EDBCHIJIMKL
四、计算题
16．如图所示，匀强电场中A、B、C三点构成一个直角三角形，AB=4cm，BC=3cm。
把电荷量q= -2×10-10C的点电荷由A点移到B点，电场力做功W1=4.8×10-8J；再由B点移到C点克服电场力做功W2=4.8×10-8J，
A （1）求A、B和B、C间的电势差U AB和U BC；
（2）若取B点的电势为零，求A、C两点的电势φA和φC；
（3）在图中画出电场方向。
C
B
18．如图所示，一质量为m带电量为+q的带电液滴，从水平放置的平行金属板上方H高度处自由落下，从上板的缺口进入两板间电场，电场强度为E，若qE>mg，试求液滴落入电场中所能达到的最大位移h。
(设d>h)
19．如图所示为两组平行板金属板，一组竖直放置，一组水平放置，今有一质量为m的电子静止在竖直放置的平行金属板的A点，经电压U0加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板穿出，A、B分别为两块竖直板的中点，求：（1）电子通过B点时的速度大小；
（2）右侧平行金属板的长度；
（3）电子穿出右侧平行金属板时的动能。
15.如图2-11-4所示， A、B两个物体质量均为m，由轻杆相连，光滑水平轴AO=L，BO=2L，使杆由水平位置静止释放，当B转至O点正下方时，速度为多少？它对细杆的拉力为多少？。
