14款斯巴鲁CD尾线接法
各款车型原车CD接线图解
各款车型原车CD接线图解
??别克凯越??此款机器是歌乐代工的??和雪佛兰景程的尾线插口定义一样的
丰田锐志
马自达6
本田思域
照片名称：.仪表台.内饰拆卸专用工具
马自达3
尼桑松下机
大众此类插口系列
大众
奥迪
世嘉舒适版的西门子机头接口
F3
途锐钥匙匹配方法
一、读密码
????1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码
????2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码
二、匹配钥匙
使用老的5051和CAN-BUS都可以匹配，首先进入25防盗系统，然后进16安全访问进行登陆密码，密码登陆成功后，进10匹配功能进行匹配，匹配通道号改为21，读取后新建值会显示原车的钥匙数，然后把新建值改为要匹配的钥匙总数，点击测试，然后保存，然后会出现确认保存提示，点击是，这时仪表会出现钥匙和英文提示，
30度左
右，等把钥匙转动30。

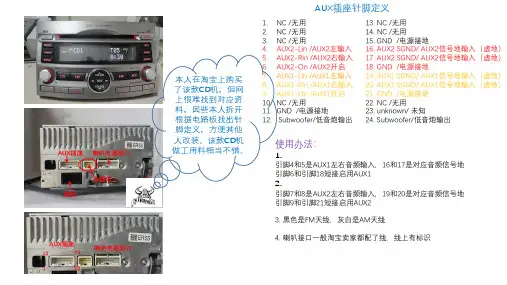

斯巴鲁傲虎力狮6碟CD机AUX定义
1.
NC /无用2.
NC /无用3.
NC /无用 4.
AUX2-Lin /AUX2左输入5.AUX2-Rin /AUX2右输入6.AUX2-On /AUX2开启7.AUX1-Lin /AUX1左输入8.AUX1-Rin /AUX1右输入9.AUX1-On /AUX1开启10.NC /无用11.GND /电源接地12.Subwoofer/低音炮输出13. NC /无用14. NC /无用15. GND /电源接地16. AUX2 SGND/ AUX2信号地输入（虚地）17. AUX2 SGND/ AUX2信号地输入（虚地）
18. GND /电源接地
19. AUX1 SGND/ AUX1信号地输入（虚地）20. AUX1 SGND/ AUX1信号地输入（虚地）21. GND /电源接地22. NC /无用
23. unknown/ 未知
24. Subwoofer/低音炮输出使用办法：
1.
引脚4和5是AUX1左右音频输入，16和17是对应音频信号地
引脚6和引脚18短接启用AUX1
2.
引脚7和8是AUX2左右音频输入，19和20是对应音频信号地
引脚9和引脚21短接启用AUX2
3. 黑色是FM 天线，灰白是AM 天线
4. 喇叭接口一般淘宝卖家都配了线，线上有标识
AUX 插座针脚定义
AUX 插座1121324AUX 插座喇叭电源接口喇叭电源接口
未研究碟盒本人在淘宝上购买了该款CD 机，但网上很难找到对应资料，因些本人拆开根据电路板找出针脚定义，方便其他
人改装。
该款CD 机
做工用料相当不错。
几十种汽车音响尾线接线定义
几十种汽车音响尾线接线定义。
2.1：MAIN GND主机电源地3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出7.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN丰田大霸王9.福特系列：10。
各款车型原车cd接线图解
各款车型原车CD接线图解
别克凯越此款机器是歌乐代工的和雪佛兰景程的尾线插口定义一样的
丰田锐志马自达6
本田思域
照片名称：音响.仪表台.内饰拆卸专用工具
马自达3
尼桑松下机
大众此类插口系列大众大面板的
奥迪 A6 别克军威
中华俊杰
世嘉舒适版的西门子机头接口
F3
途锐钥匙匹配方法
途锐钥匙匹配方法
一、读密码
1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码
2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码
二、匹配钥匙
使用老的5051和CAN-BUS都可以匹配，首先进入25防盗系统，然后进16安全访问进行登陆密码，密码登陆成功后，进10匹配功能进行匹配，匹配通道号改为21，读取后新建值会显示原车的钥匙数，然后把新建值改为要匹配的钥匙总数，点击测试，然后保存，然后会出现确认保存提示，点击是，这时仪表会出现钥匙和英文提示，这时关闭点火开关拔出钥匙，这时电脑开始学习钥匙，插入第1把钥匙转动30度左右，等3秒种左右，方向锁会自动开锁，然后关闭拔出，然后马上插入第2把钥匙转动30度左右，等3秒种左右，方向锁也会自动开锁，然后关闭拔出，其余的钥匙同样操作即可匹配成功，启动和遥控器即可正常使用。
几十种汽车音响尾线接线定义
4 =灰色二背景调光（GS+）
5 =浅绿色=驻车档信号（GS+）
6 ——未使用
7 =深绿色=电话来电静音信号（3.0L）
8 =褐色=左前扬声器信号+
9 =棕色=左后扬声器信号+
10 =深蓝色=右后扬声器信号+
11 =浅绿色=右前扬声器信号, --------未使用
15 — — 未使用 16 — — 未使用 17 =深绿色 = 天线放大器电源 18 =浅绿色=后座音响控制信号 ( 3.0L) 19 =深蓝色 =方向盘音响控制 (3.0L) 20 — — 未使用 21 = 灰色 = 左前扬声器信号 22 = 黄色 = 左后扬声器信号 23 =浅蓝色 = 右后扬声器信号 24 — — 未使用
2
B1
A5
B6
A2
B2
A6
B7
011
A3
B12
B5
A9
B4
A1
A12
All
AT
A6
AZ_ A6 All 1A12
AU
A13
A15
A14
A11
A10
B1
B5 BJ4
BT
B15 B4 B11 B3 810 92 B9
2 養
1
1 2j
垛路和连接 38 示 WEB
点火开关
仅««« 6
AM) | Alt
MAIN
几十种汽车音响尾线接线定义
1.2002 奥迪 A4 拆开法.接线图
S
0 L$ 丄L
*I
LF RF
.JULAjlVl Bonn
I
oin
Til LOH
劣斗' LETI

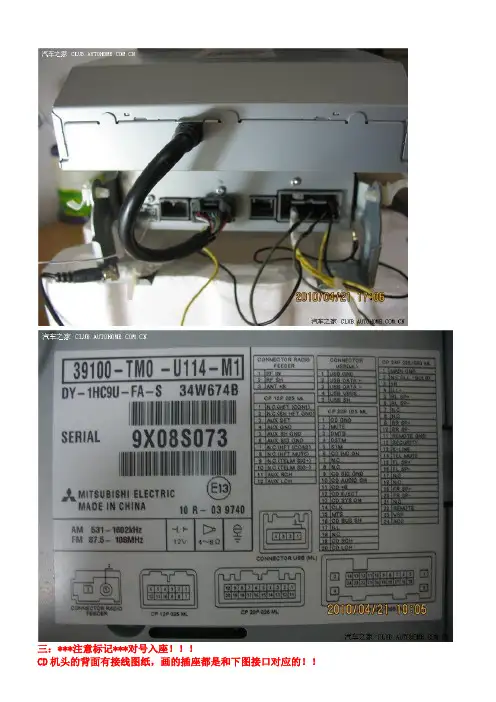

锋范cd接线图
三：***注意标记***对号入座CD机头的背面有接线图纸，画的插座都是和下图接口对应的！！四：12伏直流电源接线：1）12v稳压电源负极并联2根线出来，一个接主接口第1引脚，一个接cd机头的外壳！2）12v稳压电源正极并联3根线出来，一个接主接口第3引脚，一个接主接口第24引脚（这个不接电源就相当于车钥匙拔了）！如果想CD机头按键的灯也亮起来，就把正极出来的第三根线接到主接口的第4引脚（相当于你开车灯了，音响按键也亮）五：接音柱线！音柱要求，4-8欧阻抗的，音柱后面都标了的！音柱可以用一对，也可以用二对，相当于你车前音柱和后音柱！前左音柱正极接主接口第15引脚，前左音柱负极接主接口第16引脚！（音柱上正极一般标为红色，负极一般标为黑色。
）前右音柱正极接主接口第19引脚，前右音柱负极接主接口第20引脚！后左音柱正极接主接口第5引脚，后左音柱负极接主接口第6引脚！后右音柱正极接主接口第9引脚，后右音柱负极接主接口第10引脚！六：关于usb接口！我没有找到成品线，又不想用烙铁把线焊上去！准备去4S店订一根USB线！七:AUX接口，我没有接线！八：收音机天线！（找一根细铜丝1米长就可以，推荐网线里面抽一根出来，正好可以插到天线接口的1号引脚里面）1.MAIN GND 主机电源地2.N.C.(ILL -BULB)3.+B 电源+12V4.ILL+ ：这个是夜间行车背景灯接线（与汽车大灯联动）5.RL SP+ 后左声道+6.RL SP- ：后左声道-7.N.C. 空脚8.N.C. 空脚9.RR SP+ ：后右声道+10.RR SP- ：后右声道-11.REMOTE GND ：遥控地12.SECURITY13.K-LINE14.TEL MUTE ：电话静音15.FL SP+ ：前左声道+16.FL SP- ：前左声道-17.N.C. ：空脚18.N.C. ：空脚19.FR SP+ 前右声道+20.FR SP- 前右声道-21.N.C. 空脚22.REMOTE遥控23.VSP ：这个是车速，带导航的机器才有用24.ACC 启动电源希望能得到这接脚的中文说明,多谢!。
汽车音响怎么接线
汽车音响怎么接线音响主机一般有：四组喇叭线、常电(B+)、ACC、地线;功放那里有：常电、功放控制线、四组音频输入和四组音频输出端口。
两个高音喇叭一定要同前门两个6寸扬声器并连接，白色线接前面右边喇叭，灰色线接前面左边喇叭。
索尼的CD不能直接推动低音炮，你那个低音炮里面有功放就可以加低频线到RAC接口，主机后面有的，跟家里的音响一样，你这个有功放的低音炮还要加电源线和控制线。
绿色线接右边后面的6*9喇叭，紫色线接后面6*9左边喇叭。
电源接口的接法是红+为正极常火.黄+为正极开关电源(接钥匙门).黑-为负极(接打铁).蓝+显示屏小背光电源(接小灯).棕色+电动天线控制电源线.还有很多车的线束都不一样，请说明种类要是汽车喇叭的话就比较简单，连接CD的线束有四组线是在一起的，其中白色和白黑是接汽车左前喇叭，棕色和棕黑是接右前喇叭，紫色和紫黑接左后喇叭，绿色和绿黑接接右后喇叭。
其实音响上面也是有接线图的，按照它的接法接就可以了。
如果自己实在搞不定，那自己比较好不要装，找个好点的店安装。
2汽车音响喇叭线的选择关于汽车音响喇叭线的选择，下面介绍了几种1、单晶铜喇叭线只合适低音音频的频率越低，信号的传输越接近导体的中心，单晶铜就是一个非常有利于中心传输的材料，在高档的音响改装中可以合计这样的材料，因为喇叭线不像电源线必须要非常多的导体材料，所以值得合计。
2、中音喇叭单个导体规格建议在0.10-0.15之间这个也是和传输频率的凹凸有关系，因为中音的频率不算高也不算低，所以导体规格也不必须要太粗也不必须要太细。
3、高喇叭单个导体规格建议在0.10以下，越细越好。
高音的频率比较高，信号的传输越接近导体的表面，所以同样的平方数我们通过增加条数来就可以增加导体的表面积，以达到高频的传输效果。
4、镀银喇叭线只合适高音同样的道理，因为银的传输速度快，所以在高频传输能起到很好的作用，但银有发热快的特点，生产过程必须要特别绝缘材料和工艺制定才干达到很好的效果，所以如果生产不当效果反而还不如很一般喇叭线。
汽车CD改装收音机接线图
插头只有两层绿黑灰黑红黄黑白纯白蓝黑红黑绿白灰白空空空蓝白红绿绿黑，绿白。
灰白，灰黑。
蓝黑，蓝白。
红黑，红绿。
四个喇叭，，红黄，黑白接正极，白的负极可能这样接！！电源2-3条，喇叭2-4条，天线1-2条，耳机2-3条，电火检测1-3条。
反正该收音机机壳上有这个应该是大众机器吧，遵循德国标准插头第一个插头左起1、负极2、小灯（家用可以接正极，这个是指按键灯，接了按键是亮的，不接不亮，车用接仪表灯控制线）3、天线放大器控制线（没有可以不接）4、车载电话控制线（接负极静音）第二行左起1、正极2、SAF，如果插头内是红色带白条纹的也接正极，不接不开机3、控制线（ACC）家用接正极4、数据线，留空就是了第二个插头左起，上下对应为一组喇叭线后左喇叭、前左喇叭、前右喇叭、后右喇叭，家用可以不接首先你需要一个220V转12V直流的电源,功率40W以上.你这个机子应该是个2声道的卡带机（多为面包车上的机子）,接线方法：① 1、前右正（白色）接右边喇叭,可以不分+ -极② 5、前右负（黑白双色）接右边喇叭,可以不分+ -极③ 2、前左正（绿）接左边喇叭,可以不分+ -极④ 6、前左负（黑绿双色）接左边喇叭,可以不分+ -极⑤ 7、地线（黑）接12V直流电源的负极- （主要电源-）⑥ 3、开关电源（黄）接12V直流电源的正极+（此线不接是开不了机的）⑦ 4、记忆电源（红）接12V直流电源的正极+ （主要电源+）⑧ 10、照明正（粉红）接12V直流电源的正极+ （可以不接,接了以后你机子的面板灯就亮了）我自己动手改的斯柯达CD，又把原车的收音机放在宿舍里收听节目，所以对线路很清楚。
收音机的插头靠两边的是四个喇叭输出线，分别是红绿，红黑一组；蓝白，蓝黑一组)；绿黑，绿白一组；灰白，灰黑一组。
你接任意一组都行，建议从前两组选，因为原车就用了前两组，分别接了两个前门的喇叭。
再说电源线，有个单独的插头是黑线，是收音机的电源负极，在车上是接的搭铁，有一条白黑的线略粗些，，白黑线带着保险的，还有个细点的白线，这两个是收音机的正极，你找个电源接上就行了。
各款车型原车CD接线图解
各款车型原车CD接线图解
别克凯越此款机器是歌乐代工的和雪佛兰景程的尾线插口定义一样的
丰田锐志
马自达6
本田思域
马自达3
尼桑松下机
大众此类插口系列大众大面板的
奥迪 A6 别克军威中华俊杰
世嘉舒适版的西门子机头接口
F3
途锐钥匙匹配方法
途锐钥匙匹配方法
一、读密码
1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码
2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码
二、匹配钥匙。
各款车型原车cd接线图解修订稿
各款车型原车c d接线
图解
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
各款车型原车CD接线图解
别克凯越此款机器是歌乐代工的和雪佛兰景程的尾线插口定义一样的
丰田锐志
马自达6
本田思域
照片名称：音响.仪表台.内饰拆卸专用工具
马自达3
尼桑松下机
大众此类插口系列
大众大面板的
奥迪 A6别克军威
中华俊杰
世嘉舒适版的西门子机头接口
F3
途锐钥匙匹配方法
途锐钥匙匹配方法一、读密码1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码二、匹配钥匙使用老的5051和CAN-BUS都可以匹配，首先进入25防盗系统，然后进16安全访问进行登陆密码，密码登陆成功后，进10匹配功能进行匹配，匹配通道号改为21，读取后新建值会显示原车的钥匙数，然后把新建值改为要匹配的钥匙总数，点击测试，然后保存，然后会出现确认保存提示，点击是，这时仪表会出现钥匙和英文提示，这时关闭点
火开关拔出钥匙，这时电脑开始学习钥匙，插入第1把钥匙转动30度左右，等3秒种左右，方向锁会自动开锁，然后关闭拔出，然后马上插入第2把钥匙转动30度左右，等3秒种左右，方向锁也会自动开锁，然后关闭拔出，其余的钥匙同样操作即可匹配成功，启动和遥控器即可正常使用。
几十种汽车音响尾线接线定义(doc 53页)
几十种汽车音响尾线接线定义。
1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
汽车音响主机接线方法详解
汽车音响主机接线方法详解1、主电源线（BAT）标记：BAT连接：通过中心保险盒直接接电瓶正极作用：给主机提供工作电源判断：一般为黄色（或者红色）粗线；带保险管（或者与机背上保险片的某一脚直通）；即使拔掉车钥匙，依旧显示为12V 左右。
2、防盗线SAFE（部分车型单独，部分车型与BAT同一条线。
多数车型没有）标记：SAFE连接：通过中心保险盒直接接电瓶正极作用：给主机提供记忆电源。
当主机被拔走后，重新接电机器会提示输入密码，起到防盗作用。
现在多数已经不配了。
原来是西方治安混乱时期有无业青年砸玻璃拆机头卖钱吸毒时的防备。
判断：一般为黄色（或者红色）线；有些带保险管；即使拔掉车钥匙，依旧显示12V 左右。
3、启动线（ACC）标记：ACC或者SW,或者开关符号，或者钥匙符号。
连接：通过车钥匙开关，再连接到电瓶正极作用：通知主机可以准备工作。
钥匙拔掉后主机立即或者延时停止工作。
防止车主忘记关机时把电跑光。
判断：一般为黄色（或者红色）线；有些带保险管；拔掉车钥匙电压为0V,拧开车钥匙显示12V左右4、地线GND标记：GND,或者一连接：直接接车体（一般车体又接电瓶负极，被称为负极接地系统，掀开发动机盖可以看到电瓶负极直接连到车架上。
极少有正极接地系统的车车，或者音响主机。
）。
作用：构成主机的供电回路，与BAT 一进一出。
判断：一般为黑色粗线；与车体金属或者主机金属外壳完全相通。
上面 4 条线一接，主机一般就可以上电了。
但要出声，还要接喇叭线。
5、喇叭线喇叭线一般有四对+/-线，标明FR FL RR RL,意思是FRONTRIGH（前右）、FRONTLEFT 前左）、REARRIGH（后右）、REARLEFT 后左）车上喇叭线判断方法：一般成对出现，一条是纯色一条是杂色，往往不用红、黄、黑。
比如绿/绿白条纹灰/灰黑条纹等。
用一节5号电池瞬间接通这两条线，就会听到特定的喇叭发出劈啪声。
喇叭线接通后，调整主机的前后、左右声场平衡，会发现有无接错。
斯巴鲁森林人导航安装说明
斯巴鲁森林人拉图专用机安装指南使用本产品前请详细阅读安装指南温馨提示：◆不要用烈性化学制品，清洗剂或强洗涤剂清洗机器◆使用柔软而且干净布擦拭屏幕，不要使用普通的纸去擦拭屏幕◆导航及倒车后视仅作为辅助驾驶的功能，不能完全取代你的注意及判断◆不要自行保养，维护，安装本机器，再接通电源的情况下请勿安装或维修本机，由未受过电子设备或车辆附件安装培训或缺乏经验的人员安装及维修本机器非常危险安装注意事项:一主机安装要求◆本产品必须由专业人员安装和维护。
◆装机前先启动发动机，检查汽车仪表功能显示，车内功能按键是否正常，车内外表面有无刮花现象，如有问题，及时向客户反映◆如果私自安装或维修本产品可能会发生短路或其他危险而损坏机器。
◆正确使用本产品所配的线材，不能私自改动。
◆确保所有线材被很好的规划和保护，避免干涉汽车的活动部件，比如方向盘、刹车踏板、油门踏板、车门、座椅等。
◆拆装时请保护好车辆仪表台，不要刮伤，妥善保管好拆下的部件。
◆液晶屏幕很容易被刮花，请使用触摸笔进行各项操作，不要使用其他锐利的物体以免屏幕刮花◆布线要合理，车内安装空间较小，所以尽量整理分布好线材，减少占用空间，使主机易于安装。
◆新款与老款森林人的电源线不一样，本产品标配两根电源线，请在安装导航专用机时注意选用与原车相匹配的电源线材二导航天线安装要求◆GPS接收天线建议放置在车顶外，接收信号较强，也可置于车内前方玻璃下方的仪表台上，用3M双面胶做好固定。
◆安装GPS接收天线时，须水平放置，正面朝天，这样较好接收卫星信号。
如果车子装有防爆膜将会降低GPS信号的接收能力，这种情况下，建议GPS天线安装在车辆外部。
◆不要缩短或延长GPS天线，改变天线的长度可能引发短路或天线故障，尽量避免GPS天线缠绕或干涉方向盘或刹车踏板及其他汽车控制部件，否则可能发生危险！◆安装完成后，对导航进行调试，在主界中，点击导航即可以直接进入导航系统三所需工具要求：1、电工胶刀 2、十字螺丝刀 3、斜口钳 4、3M双面胶 5、绝缘胶布 6、螺丝套筒1斯巴鲁森林人原车效果图2用胶撬如图将空调出风口面板撬松3将空调出风口面板取下（如图所示）4用十字螺丝刀将原车CD的固定螺丝卸下5如图将原车CD主机取出并拔掉CD机后的连接插头6如图将GPS与CMMB天线摆放在仪表台的有上角天线摆放的位置7拆卸后的效果图8将CMMB.GPS与收音机天线插上（如图所示）9如图将DVD导航主机安装到原CD的位置并把固定螺丝拧好10如图将空调出风口面板安装回原位并轻拍到位11安装好的斯巴鲁森林人导航专用机效果图。
车机屁股连接线大集合(全集)
车机屁股连接线大集合（全集）作者：毅素材来源：广播爱好者论坛天宝TB989：现代系列：新尼桑：五十菱：绅宝1：绅宝2：三凌1：三凌2：尼桑风神2324：陆虎1：陆虎2：车机屁股连接线大全注：转自广坛1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
