汽车音响接线图
几十种汽车音响尾线接线定义
几十种汽车音响尾线接线定义。
2.1：MAIN GND主机电源地3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出7.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN丰田大霸王9.福特系列：10。
常见汽车音响主机尾线接线图
歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光(4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号(8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号(19 =深蓝色=方向盘音响控制20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用本田1：MAIN GND主机电源地2：.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源。

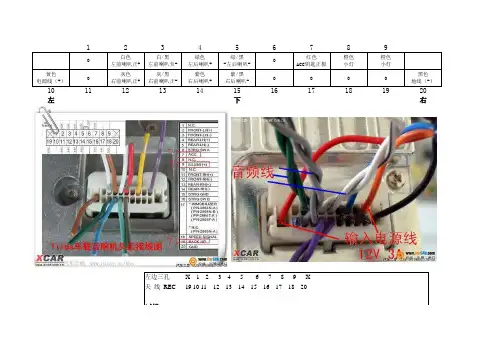

日产骊威汽车CD的接线方法
s 颜色
功能
10
20
黄色 黑色
电源线 地线（（+） ）
9 橙色
小灯
7
?
2
3
12
13
4
5
14
15
红色 蓝色 白色 白/黑 灰色 灰/黑 绿色 绿/黑 紫色 紫/黑
ACC钥匙 天线控 左前喇 左前喇 右前喇 右前喇 左后喇 左后喇 右后喇 右后喇
正极
制 叭正+ 叭负- 叭正+ 叭正- 叭+
叭-
叭+
叭-
1-NC; 2-FL+左前嗽正(FRONT-LH+); 3-FL-左前嗽负(FRONT-LH-); 4-RL+左后喇叭正(REAR-LH+); 5-RL-左后嗽叭负(REAR-LH-); 6-STRG SWA; 7-启动电源正 ACC; 8-NC; 9-背光电源正 ILLUMI+; 10-NC; 11-FR+右前嗽正 FRONT-RH+; 12-FR-右前喇叭负 FRONT-RH-; 13-右后喇叭正 REAR-RH+; 14-右后喇叭负 REAR-RH-; 15-STRG GND; 16-STRG SWB; 17-.IMMOBILI2ER(PN-2864N-A)(PN-2864N-B)(PN2864T-A)(PN-2865F-A) .NC.(PN-2865N-A) 18-SPEED SIGNAL; 19-BAT 供电电源正 BACK UP; 20-GND;
1
2
3
4
5
0
白色
白/黑
左前喇叭正+ 左前喇叭负-
绿色 左后喇叭+
绿/黑 -左后喇叭-
这是一张让人看不懂的汽车音响改装接线图……音响改装优嗨皮
这是一张让人看不懂的汽车音响改装接线图……音响改装优嗨皮1、主电源线（BAT）主电源线需要通过中心保险盒直接连接至电瓶的正极，它的作用是为车载主机提供电源，一般是红色或者黄色的粗线，自带保险管，拔掉车钥匙的时候，电压依旧为12V。
2、防盗线（SAFE）防盗线与主电源线一样，需要通过中心保险盒直接连接至电瓶的正极。
顾名思义，它主要的作用自然就是防盗，当有人把车载主机拿走后，需要重新输入密码方可重新使用。
防盗线一般为黄色或者红色，自带保险管，拔掉车钥匙的时候，电压依旧为12V。
3、启动线（ACC/SE/开关符号/钥匙符号）启动线需要通过车钥匙的开关才可以连接到电瓶正极，它的作用有两个，第一是通知主机开始工作，第二是当车钥匙拔掉后，主机就会立即或者延时停止工作，防止其电量耗光。
启动线一般为黄色或者红色，自带保险管，拔掉车钥匙的时候电压为0V，插入车钥匙的时候电压为12V。
4、地线（GND）地线直接连接车体（一般车体都接电瓶负极），它与主电源线（BAT）一进一出，构成车载主机的供电回路。
地线一般为黑色粗线，与车体金属或者主机金属外壳完全相通。
5、喇叭线喇叭线一般有四对+/-线，分别标着FR、FL、RR和RL，对应的意思是FRONTRIGHT（前右）、FRONTLEFT（前左）、REARRIGHT （后右）和REARLEFT（后左）。
喇叭线通常成对出现，一条为纯色，一条为杂色，当你用5号电池接通这两条线的时候，就会听见喇叭特有的劈啪声。
另外，喇叭的正负极千万不能接反，不然低频的表现力会很差。
6、照明线（ILLU/小灯泡符号/小太阳符号）照明线直接连接仪表盘的照明电源正极，当你打开仪表盘灯或者大灯的时候，车载主机面板按键就会全亮。
照明线在仪表盘照明关闭的时候电压为0V，仪表盘照明或者大灯打开时，电压为12V。
7、天线控制线（ATN/小天线符号）天线控制线的作用是升起收音机的天线，接通主机时，它的电压为12V，关闭主机时，电压为0V。
大众车载CD接线方法
大众车载CD接线方法江苏省泗阳县李口中学沈正中
下图是除天线以外接口示意图：
接线定义：
PARTA(最下边插脚)：
黄色BATTERY 12V+(+BATT电瓶正极)(B+)
红色IGNITION 12V+(ACC过钥匙正极)
黑色GROUND 12V-(GND接地线负极搭铁)
橙色ILLUMINATION 12V+ (小灯正极)(ILL)
蓝色ANT12V+ (ANT CON收音机天线启动线激活正极)
绿色TELE／MUTE 12V- (免持听筒负极) (MUT／TEL)
蓝白色AMP 12V+ (扩大机激活正极)
PARTB(中间插脚)：
灰色RF (+)前右喇叭正极
灰黑色RF (-)前右喇叭负极
白色LF (+)前左喇叭正极
白黑色LF (-)前左喇叭负极
紫色RR(+)后右喇叭正极
紫黑色RR(-)后右喇叭负极
绿色LR (+)后左喇叭正极
绿黑色LR (-)后左喇叭负极
PARTC(最下边插脚,一般不用)：
TEL+和TEL-蓝牙电话音频输入功能
接线方法
在PARTA中，把ACC、B+、ILL并接+12V，GND接-12V，其它他都空着；在PARTB中，对应接入四只“4Ω，5W”喇叭。
实测电源消耗最大总功率约60W，平均功率45W；每只喇叭实测最大功率约5W，平均功率4W；空载（拆除四只喇叭或音量旋钮旋至最小，即处于静音无声状态），功率为7.5 W。
这样接，有的CD机，听一小时会准时关机，所以最好把ACC、B+、ILL和KL .15都并接+12V，就不会关机了。
几十种汽车音响尾线接线定义
几十种汽车音响尾线接线定义1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
汽车音响接线图展示1
汽车音响接线图展示1分享作者：阳光总照着我已被分享6次复制链接1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
汽车音响改装基础篇第一节改装布线图
汽车音响改装基础篇第一节改装布线图汽车音响改装布线图中已经列出了，在整个汽车音响改装过程中所需要的基本元器件以及配件，这些元器件在电路中相互之间所起到的作用, 相对应的安放的位置以及各个元器件之间的连接线材,。
初步了解汽车音响改装的全部过程，为接下来学习打下一个良好的开端--《飞将军汽车音响改装》按连接线材分类，我们来分解阅读。
一电源线连接：电瓶-保险座-保险座（一分多）-汽车功放-电容-分线座1原车电池（电瓶）：正极连接各个元器件，负极搭铁（整车处于负电子状态）工作电压一般在12V-14V之间。
2保险座：保护整个电路各个元器件的作用，一般放置在正极。
3保险座（一分多）：分出多个正极连接端口，供不同的元器件使用，保护单前所连接的元器件。
4汽车功放：音频信号进行功率放大（电流放大），用来驱动扬声器重放声音。
5电容：在汽车音响改装电路中起到电路滤波，信号耦合，储能等作用。
6分线座：用于分出多个正负极连接端口。
二喇叭线连接：汽车功放-喇叭（扬声器）1 喇叭（扬声器）：汽车音响改装中最主要的单元，把电能转化为声能。
三音频线连接：主机-EQ均衡器/调音台（附加）-汽车功放1主机：汽车音响的主机信号源一般有CD，VCD, DVD，MP3，蓝光，DTS（数字剧院音效系统）等。
其中以cd机子最为流行。
在性价比方面，cd效果是最好的。
2EQ均衡器/调音台：EQ是一种音频信号处理设备，它可以控制不同音频点（段）的信号强度。
四其他配件1热缩管：用于焊接接口防护。
2套管：保护电源线材，防止被外力刮伤等。
3U型端子：用于各个元器件连接端口。
还有更多的配件知识将在后续篇章中详细介绍！。
