常见汽车音响主机尾线接线图
送M币：福特车机CD1053尾线...
送M币：福特车机CD1053尾线...朋友给了我一台福特车机CD1053背面图，右下角方形的是MINI USB接口，我想自己做一个MINI USB口的读卡器，一头是MIN USB公头，另一头是USB母口我已经在网上找到了尾线定义接线图！图的右下角的红色圆圈处就是AUX接线MINI USB公头和USB A母座的定义见图。
外接的音频插座按图接即可。
如果是音频公头，从尖头向里数，1是左声道正，2是右声道正，3是公共负极。
查看大众接线图，有s-kontakt 接线，经询问专业人士，说是总线控制高电平信号输入线，说的通俗点，就是音响开机后，内部计数器计算时间，至约45分钟，向总线输入一高电平信号，总线电脑同s-kontakt输入比对，如s-kontakt 也是高电平（也就是说接在了发动机传感器上，能够探测到发动机发电机工作），则不发出关机指令，反之则关机，后将s-kontakt同b+接在一起，至今5年有余，从未出现过自动关机情况。
据此，结合此福克斯CD情况，弄来家用专用尾线，家用尾线无ab、canh+、canh—，于是加线按照图中接线，并制作aux线（利用电脑机箱内带塑料立方接线柱的线即可，比如连载主板上的rst、pwl、hdd+,那些小线即可，窍门：aux共三个接线柱，为方便接线，建议用4个电脑线柱用包布包在一起，再向里插，就比较容易搞定了。
连接好后，接通电源，开机，屏幕上不在显示“一小时模式”，而是直接出现“福特音响”，然后使用各项功能，不再出现一小时关机现象。
注意：断电后长时间后再开启，需重新设定时间。
接线图左下部分为方向盘控制、随速音量、蓝牙电话等接口，需结合车载电脑，这里不做赘述。
此帖发出后，得到广大车友捧场，但部分车友邮件反映按照此种接线方法并不能关掉一小时模式，甚至接线后还出现1小时后自动关机的情况。
后经本人了解，福克斯cd版本众多，代工工厂也有好几个，但大多数cd机器还是MADE BY CQXGE MODEL:CD1053,也就是重庆徐港电子生产的，针对这种型号的cd，有的可以，有的不可以，甚至有的cd上车也不能完全关闭。
各款车型原车cd接线图解

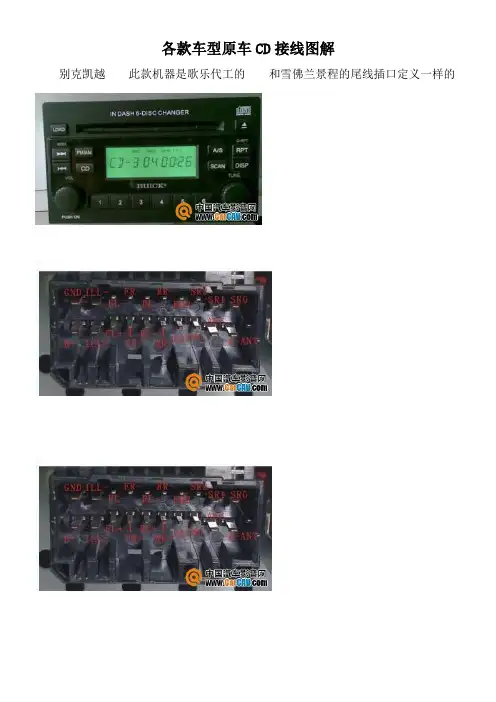

各款车型原车CD接线图解
别克凯越此款机器是歌乐代工的和雪佛兰景程的尾线插口定义一样的
丰田锐志马自达6
本田思域
照片名称：音响.仪表台.内饰拆卸专用工具
马自达3
尼桑松下机
大众此类插口系列大众大面板的
奥迪 A6 别克军威
中华俊杰
世嘉舒适版的西门子机头接口
F3
途锐钥匙匹配方法
途锐钥匙匹配方法
一、读密码
1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码
2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码
二、匹配钥匙
使用老的5051和CAN-BUS都可以匹配，首先进入25防盗系统，然后进16安全访问进行登陆密码，密码登陆成功后，进10匹配功能进行匹配，匹配通道号改为21，读取后新建值会显示原车的钥匙数，然后把新建值改为要匹配的钥匙总数，点击测试，然后保存，然后会出现确认保存提示，点击是，这时仪表会出现钥匙和英文提示，这时关闭点火开关拔出钥匙，这时电脑开始学习钥匙，插入第1把钥匙转动30度左右，等3秒种左右，方向锁会自动开锁，然后关闭拔出，然后马上插入第2把钥匙转动30度左右，等3秒种左右，方向锁也会自动开锁，然后关闭拔出，其余的钥匙同样操作即可匹配成功，启动和遥控器即可正常使用。
307航盛cd接线图
307航盛cd接线图，送给想改音响的朋友。
友情提示：大家一定要注意看准方向！
1、电源正极 + 常电、记忆电
2、电源负极—
3、小灯正极 +
4、ACC正极 +
5、右后喇叭线
6、右前喇叭线
7、左前喇叭线
8、左后喇叭线
（B接口从左到右分别是后门右侧喇叭、前门右侧喇叭、前门左侧喇叭、
后门左侧喇叭，喇叭是分正负极的，不要接错了。
a接口是电源。
ACC：接电门开关，钥匙一开就有电，一关就没电。
ILL：接小灯线，只要打开示廓灯（大灯打开时，示廓灯也是处于打开状态），就有电了。
电瓶：直接接在电瓶上，一直有电。
地：就是整车的接地线。
）
前档下面的高音接哪里啊？
厂喇叭带分频电容，可分别并接在左前与右前的正负上，注意正负不要搞错了。
B接口，右喇叭3,4 左喇叭5,6，注意正负极。
大众迈腾原车CD尾线定义
大众迈腾原车CD尾线定义
尾插一般指的是数据线和充电线对外部连接插口，要看你的是哪一种尾线插头，大众汽车的车载CD机有两种尾线插头。
一般黄线（正机常接12V+）红线ACC点火开关线。
它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
款迈腾主机是以太网接入,安装丹拿音响套装怎么匹配？
主机是以以太网进行连接，安装丹拿音箱套装，建议您选择用USB线连接。
导航主机尾线（REM）即功放控制线，直接连接到功放（REM）输入端口即可。
【图】丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图
【图】丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图应大家的要求，我把我整理出来的普拉多原车先锋功放和JBL功放的线束定义给大家发一下，希望大家都能在旅途中不但能欣赏到美景，还有美妙动听的音乐伴行，丰田的车机几乎都是先锋的，播放CD 和MP3的效果是相当好的，大家不要用蓝牙播放音乐，蓝牙的码流和带宽很窄，在越好的音响上，播放的效果越差，所以播放的音源相当重要，MP3至少要10M左右一首的才行，还要试听一下，有的MP3在从CD转换得也很差，所以就算是10多M一首的MP3也不一定会出好声音，我在选歌的时候，有些音乐在电脑音响上听着还不错的MP3，在车上放就没法听，CD片也需要好品质的，有的商家为了卖钱，居然把MP3反灌成CD碟，所以可想而知效果有多差。
先锋和JBL功放都是不错的功放，这两款功放都支持很多丰田的车机，先锋的低频要重一些，音质要暖一些，柔和一些，但功率没有JBL强，JBL把十一个声道都接好，特别是低音炮，然后在音频选项中设置好，效果是相当震撼的。
先锋功放我目前试出了七个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道。
JBL功放一共十一个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道，第三排两个环绕声道，还有两组低音炮功率输出，可以接原车的低音炮（位置在后备箱左后侧内饰板里面，不是所有车都有），可以接两个低音炮。
线路图是自己手画的，输入端还有一些空脚，不知道定义，有知道的朋友大家可以一起交流。
有朋友说，看不懂这些英文，我把中文的标识给大家发一下。
FL+：前置左声道正极FL-：前置左声道负极FR+：前置右声道正极FR-：前置右声道负极RL+：后置左声道正极RL-：后置左声道负极RR+：后置右声道正极RR-：后置右声道负极SL+：环绕左声道正极SL-：环绕左声道负极SR+：环绕右声道正极SR-：环绕右声道负极CTR+：中置声道正极CTR-：中置声道负极WFL+：左前门低音炮正极WFL-：左前门低音炮负极WFR+：右前门低音炮正极WFR-：右前门低音炮负极WF1+：低音炮1正极WF1-：低音炮1负极WFL2+：低音炮2正极WFL2-：低音炮2负极FL，FR 是指仪表台上的左右声道，前门上的两个6X9喇叭，是低音炮，只有低音有人把它当成两个前置声道了。
几十种汽车音响尾线接线定义
几十种汽车音响尾线接线定义1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
大众 MIB 接线图纸
电子通讯信息设备1控制单元-J794-插头-装配概览1-GPS天线插头插头颜色：蓝色导航天线输入插头仅适用于带导航系统的车型2-USB接口颜色：红色对接到前部信息显示和操作单元控制单元的显示单元-J685-3-USB接口颜色：黄色USB接入信号4-多针脚插头，18针脚，喇叭输出电源针脚定义→插图5-多针脚插头，12针脚，CAN总线针脚定义→插图6-多针脚插头，12针脚，外部音频，USB接口针脚定义→插图7-多针脚插头，12针脚，电话话筒，倒车摄像头针脚定义→插图8-光纤接口仅适用于装备带低音炮音响系统的车型预留9-天线插头插头颜色：白色AM/FM天线输入插头多针脚插头Ⅰ，18针脚，喇叭输出电源1-喇叭，正极，右后2-喇叭，正极，右前3-喇叭，正极，左前4-喇叭，正极，左后5-喇叭，负极，右后6-喇叭，负极，右前7-喇叭，负极，左前8-喇叭，负极，左后9-未占用10-未占用11-未占用12-未占用13-未占用14-未占用15-未占用16-未占用17-负极连接，接线柱3118-正极连接，接线柱30a多针脚插头Ⅱ，12针脚，CAN总线1-CAN-H，总线高位（信息娱乐系统）2-E380多媒体系统操作单元信号3-未占用4-未占用5-未占用6-CAN-H，总线高位（信息娱乐系统）7-CAN-L，总线低位（信息娱乐系统）8-E380多媒体系统操作单元信号9-未占用10-未占用11-未占用12-CAN-L，总线低位（信息娱乐系统）多针脚插头Ⅲ，12针脚，电话话筒，倒车摄像头1-R38电话话筒，正极连接2-未占用3-未占用4-未占用5-未占用6-R189倒车摄像头7-R38电话话筒，负极连接8-未占用9-未占用10-未占用11-未占用12-R189倒车摄像头多针脚插头Ⅳ，外部音频，USB接口1-外部音频源接口接地2-外部音频源接口信号3-USB接口电源5V4-USB接口接地5-未占用6-未占用7-外部音频源接口信号8-屏蔽线9-未占用10-未占用11-未占用12-未占用。
汽车音响接线图展示1
汽车音响接线图展示1分享作者：阳光总照着我已被分享6次复制链接1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
车机屁股连接线大集合(全集)
车机屁股连接线大集合（全集）天宝TB989：现代系列：新尼桑：五十菱：绅宝1：绅宝2：三凌1：三凌2：尼桑风神2324：陆虎1：陆虎2：凌志不带功放：车机屁股连接线大全注：转自广坛1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
几十种汽车音响尾线接线定义
4 =灰色二背景调光（GS+）
5 =浅绿色=驻车档信号（GS+）
6 ——未使用
7 =深绿色=电话来电静音信号（3.0L）
8 =褐色=左前扬声器信号+
9 =棕色=左后扬声器信号+
10 =深蓝色=右后扬声器信号+
11 =浅绿色=右前扬声器信号, --------未使用
15 — — 未使用 16 — — 未使用 17 =深绿色 = 天线放大器电源 18 =浅绿色=后座音响控制信号 ( 3.0L) 19 =深蓝色 =方向盘音响控制 (3.0L) 20 — — 未使用 21 = 灰色 = 左前扬声器信号 22 = 黄色 = 左后扬声器信号 23 =浅蓝色 = 右后扬声器信号 24 — — 未使用
2
B1
A5
B6
A2
B2
A6
B7
011
A3
B12
B5
A9
B4
A1
A12
All
AT
A6
AZ_ A6 All 1A12
AU
A13
A15
A14
A11
A10
B1
B5 BJ4
BT
B15 B4 B11 B3 810 92 B9
2 養
1
1 2j
垛路和连接 38 示 WEB
点火开关
仅««« 6
AM) | Alt
MAIN
几十种汽车音响尾线接线定义
1.2002 奥迪 A4 拆开法.接线图
S
0 L$ 丄L
*I
LF RF
.JULAjlVl Bonn
I
oin
Til LOH
劣斗' LETI
2015大众高尔夫全车电路图045 - 音响系统
ws = 白色 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色
gr = 灰色 li = 淡紫色 ge = 黄色
or = 橘黄色 rs = 粉红色
2015-1-27
Golf A7
页码，4/4
电路图
编号 45 / 4
数字式声音处理系统控制单元 , 左后高音喇叭 , 左后低音喇叭 , 右后高音喇 叭 , 右后低音喇叭 J525 - 数字式声音处理系统控制单元 R14 - 左后高音喇叭 R15 - 左后低音喇叭 R16 - 右后高音喇叭 R17 - 右后低音喇叭 T2m - 2 芯插头连接 T2o - 2 芯插头连接 T4ac - 4 芯插头连接 T4r - 4 芯插头连接 T19 - 19 芯插头连接 T19a - 19 芯插头连接 T19b - 19 芯插头连接 T19c - 19 芯插头连接 T38 - 38 芯插头连接 TTHL - 左后车门上的连接位置 TTHR - 右后车门上的连接位置
44 - 接地点，左侧 A 柱下部
ws = 白色 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色
gr = 灰色 li = 淡紫色 ge = 黄色
or = 橘黄色 rs = 3/4
电路图
编号 45 / 3
数字式声音处理系统控制单元 , 左前高音喇叭 , 左前低音喇叭 , 右前高音喇 叭 , 右前低音喇叭 J525 - 数字式声音处理系统控制单元 R20 - 左前高音喇叭 R21 - 左前低音喇叭 R22 - 右前高音喇叭 R23 - 右前低音喇叭 T2ha - 2 芯插头连接 T2hb - 2 芯插头连接 T2hc - 2 芯插头连接 T2hd - 2 芯插头连接 T4ad - 4 芯插头连接 T4s - 4 芯插头连接 T27 - 27 芯插头连接 T27a - 27 芯插头连接 T27b - 27 芯插头连接 T27c - 27 芯插头连接 T38 - 38 芯插头连接 TTVL - 左前车门上的连接位置 TTVR - 右前车门上的连接位置
汽车音响接线
汽车音响—车机接线图大全Разъѐмы автомагнитол NISSANNISSAN PP-9940HNISSAN PN9924U by Clarion (UK)NISSAN PN-9660HNISSANNISSANCLARION CK98B PN-9526U CL0065BNISSANNISSAN CSK-9301MANISSAN PP-9997MNISSAN ET RH (Blaupunkt BP 9349)NISSAN MID LHD(Blaupunkt BP 9345)У BP9345 контакты 8 и 9 поменятьместамиBLAUPUNKT MICRA CD BP2346 (NISSAN)BLAUPUNKT MICRA CD BP2347 (NISSAN)NISSAN (CLARION) PN-9524UNISSAN BP6350 by Blaupunkt (Portugal) (Разъѐм на шасси) NISSAN CK94B (CLARION) PN-9522U (Made In Malaysia)NISSAN CT020 (PN-1726M) made in Philippines (Clarion)Данных по разводке разъѐма временно нет.NISSAN CNA48 (PN-2344N, Clarion, made in Japan)Данных по разводке разъѐма временно нет.NISSAN PP-1589G (CK106) by Clarion (made in Japan)Данных по разводке разъѐма временно нет三菱Разъѐмы автомагнитол MITSUBISHIMITSUBISHI COLTMITSUBISHI CARISMAMITSUBISHI ECLIPSEMITSUBISHI PAJEROMITSUBISHI LANCERMITSUBISHI RH - 9413MITSUBISHI AR-2565 FY-2MITSUBISHI MEX-810 CDCMITSUBISHI (Модель не известная)MITSUBISHI P912 (MR490090, Matsushita) Распиновка не извесна.MITSUBISHI P801 CQ-JB6810LMERCEDESРазъѐмы автомагнитол MERCEDESMERCEDES BENZ COMAND 2MERCEDESФото разъѐма Mercedes Benz Comand 220, W 203, W 208 - W210 Графические разъѐмы с распиновкой смотреть нижеMERCEDES BENZ COMAND 2Расположение основных разъѐмов MERCEDES BENZ COMAND 2.5 (Typ 220) на задней панели.Распиновка контактов A, B, C1, C2 MERCEDES BENZ COMAND 2.5 (Typ 220)Описание разъѐма С2 смотреть ниже.Описание контактов разъѐма С2 MERCEDES BENZ COMAND 2.5 (Typ 220)Разъѐмы D и E MERCEDES BENZ COMAND 2.5 (Typ 220)Распиновка разъѐмов D и E MERCEDES BENZ COMAND 2.5 (Typ 220)MERCEDES BENZ COMAND W 163MERCEDES BENZ COMAND W 203MERCEDES BENZ COMAND W 208 - W210MERCEDES BENZ Truckline CC40 no YU3F-18C838-BAMercedes Benz Audio 10 by Becker (BE3100) p/n A 210 820 09 86Mercedes Benz Audio 10 by Becker (BE3200) p/n A 208 820 03 86Mercedes Benz Audio 30 by Becker (BE3307)Mercedes Benz Audio 30 APS (BE4705)Mercedes Benz CD (MF2297) by A LPINE (Japan) Верхний разъѐм не используетсяMercedes Benz Truckline CC25 (BE6046)MERCEDES BENZ (Audio 30 Export BE3301}Всю схему распайки разъѐмов для автомобиля "Mercedes Benz MY98" можно посмотреть здесь. MERCEDES MB-3731Mercedes Benz MF2530 (p/n A 203 827 38 42)Mercedes Benz Sound 4000a by Grundig (Portugal) Mercedes Benz Sound 8000 by Grundig (Portugal)Mercedes Benz by Becker (BE 1150)Mercedes Benz Classic by Becker (BE 2010)Mercedes Benz Exquisit by Becker (BE1490) Mercedes Benz Special by Becker (BE2210, BE1650)Mercedes Benz Comand 220 (p/n A 220 827 4142)Разъѐм устанавливается на авто с 2004 года.Данных по разъѐму нет健伍Разъѐмы автомагнитол KENWOODKENWOOD KRC-553KENWOOD KDC-7070R, KDC-5040R, KRC-958R, KRC-689KENWOOD KRC-155DKENWOOD KDC-84R, KDC-94RKENWOOD KRC-51DKENWOOD KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/LKENWOOD KRC-1054RKENWOOD KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/LKENWOOD KRC-3631KENWOOD KRC-477RKENWOOD KRC-265KENWOOD KRC-28YAKENWOOD KRC-654RDKENWOOD KRC-X727JVCРазъѐмы автомагнитол JVCJVC KD-GT5RJVC KS-R38JVC KS-R370JVC KS-RG4JVC XL-G2500JVC KS-LX200RJVC KS-F161本田Разъѐмы автомагнитол HONDAHONDA CQ-EH8160AKHONDA CQ-EH9160A (Acura)HONDA CQ-YH5070LHONDA CQ-YH5071LHONDA CQ-YH5072LHONDA CQ-YH5074LHONDAHONDA Model: 39100-s84-A210, REF GQ-JH1810AИнформация неполная но для подключения приприѐмке и ремонте хватит.HONDA 428TA (CLARION)HONDA CQ-EH8160AK HONDA CQ-EH9160A (Acura)HONDA CQ-YH5070L HONDA CQ-YH5071L HONDA CQ-YH5072L HONDA CQ-YH5074L HONDA CM-839RAHONDA 2400HONDA Model: 39100-s84-A210, REF GQ-JH1810AИнформация неполная но для подключения при приѐмке и ремонте хватит.HONDA 428TA (CLARION)Honda MR527AOHonda CM839RO (p/n 39101-S1A-G010-M1)Honda Premium Sound System (2P30)Honda 7BK0 (CQ-EH1260Z, Matsushita, USA)Распиновка отсутствуетHonda 4PX0Распиновка отсутствуетHonda 3SA0 (DEH-M6017zh, Pioneer, made in Portugal)Распиновка отсутствуетHonda 2TWO (MF823A0)Распиновка отсутствуетHonda 2TM0 (MU910A0, made in Japan)Honda 1XM1 (39100-S10-A500) CQ-JH8814A (MATSUSHITA)HONDA 200R EON RDSРазъѐмы автомагнитол JVCJVC KD-GT5RJVC KS-R38JVC KS-R370JVC KS-RG4JVC XL-G2500JVC KS-LX200RJVC KS-F161。
车载音响接线方案图解
车载音响接线方案图解简介车载音响系统是车辆中的重要组成部分，提供了驾驶者和乘客的娱乐和舒适体验。
为了正确安装和连接车载音响系统，需要了解正确的接线方案。
本文将通过图解的方式介绍常见的车载音响接线方案，帮助用户正确安装和配置车载音响系统。
概述车载音响系统的接线包括主机接线、扬声器接线和音频输入接线三个方面。
主机接线主要涉及电源接线和音频信号接线，扬声器接线涉及连接扬声器和外设设备，音频输入接线主要涉及音频信号的输入源。
车载音响接线方案图解主机接线车载音响系统的主机接线是连接音响主机与车辆电源和音频信号源的重要步骤。
以下是主机接线的示意图。
主机接线示意图1. 连接电源线- 首先，找到车辆的电源接口，通常位于车辆仪表盘或中控台上。
- 将音响主机的电源线连接到车辆电源接口上。
- 确保电源线连接牢固且没有松动。
2. 连接音频输入线- 根据音频输入接口的类型，选择对应的音频输入线缆。
- 将音频输入线缆的一端连接到音响主机的音频输入接口。
- 将另一端连接到音频信号源，如手机、MP3播放器等。
扬声器接线车载音响系统的扬声器接线是将音频信号输出到扬声器的关键步骤。
以下是扬声器接线的示意图。
扬声器接线示意图1. 连接正负极线- 将音响主机的正极线连接到扬声器的正极接口。
- 将音响主机的负极线连接到扬声器的负极接口。
2. 连接扬声器和外设设备- 连接扬声器和外设设备，如低音炮、信号放大器等，以改善音响效果。
- 根据设备的接口类型选择对应的连接线缆。
- 将连接线缆的一端连接到扬声器或外设设备。
- 将另一端连接到音响主机的扬声器输出接口。
几十种汽车音响尾线接线定义(doc 53页)
几十种汽车音响尾线接线定义。
1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。
常见汽车音响主机尾线接线图
For personal use only in study and research; not for commercial use 中道Nakamichi碟箱控制接口资料引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用本田2.4CD1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源仅供个人用于学习、研究；不得用于商业用途。
