换热站中主要设备.25页PPT
合集下载
换热站中主要设备介绍PPT
宜使用在系统规模不大、供水温度不高、系统 漏水量较小的供热系统中。
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
3．补给水泵补水定压点设在旁通管处的定压方 式
• 在热源的供、回水干管之间连接一根旁通管， 利用补给水泵，使旁通管J点保持符合静压线 要求的压力。
换热站中主要设备介绍(PPT23页)
②调节阀门m和n的开启度，可控制网路的动水压 曲线升高或降低。
③旁通管连续补水定压，系统运行压力调节灵活。 ④旁通管不断通过网路水，循环水泵流量增加，电
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
1．补给水泵连续补水定压方式 (1)原理
定压点--设在网路循环水泵的吸入 端。
压力调节阀--保持定压点恒定的压 力。
作用原理：定压点压力作用在 调节阀膜上，从而控制阀芯的移 动，调节阀孔流动面积，调节流 量，维持定压点压力。
换热站中主要设备介绍(PPT23页)
多热源联网运行或质量—流量调节的单热 源供热系统，热源循环水泵应采用变频调 速。
当采用分阶段改变流量的质调节时，宜选 用流量和扬程不等的泵组。
对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
补给水泵
补给水泵：补充系统的漏水损失和保持系统的补水点 的压力在给点范围内波动。 1、补给水泵的选择 补给水泵定压时 流量 开式 Gb Gxt.max Gbs
闭式 Gb 4Gbs 扬程 H b H j H b Z b
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
3．补给水泵补水定压点设在旁通管处的定压方 式
• 在热源的供、回水干管之间连接一根旁通管， 利用补给水泵，使旁通管J点保持符合静压线 要求的压力。
换热站中主要设备介绍(PPT23页)
②调节阀门m和n的开启度，可控制网路的动水压 曲线升高或降低。
③旁通管连续补水定压，系统运行压力调节灵活。 ④旁通管不断通过网路水，循环水泵流量增加，电
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
1．补给水泵连续补水定压方式 (1)原理
定压点--设在网路循环水泵的吸入 端。
压力调节阀--保持定压点恒定的压 力。
作用原理：定压点压力作用在 调节阀膜上，从而控制阀芯的移 动，调节阀孔流动面积，调节流 量，维持定压点压力。
换热站中主要设备介绍(PPT23页)
多热源联网运行或质量—流量调节的单热 源供热系统，热源循环水泵应采用变频调 速。
当采用分阶段改变流量的质调节时，宜选 用流量和扬程不等的泵组。
对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
换热站中主要设备介绍(PPT23页)
换热站中主要设备介绍(PPT23页)
补给水泵
补给水泵：补充系统的漏水损失和保持系统的补水点 的压力在给点范围内波动。 1、补给水泵的选择 补给水泵定压时 流量 开式 Gb Gxt.max Gbs
闭式 Gb 4Gbs 扬程 H b H j H b Z b

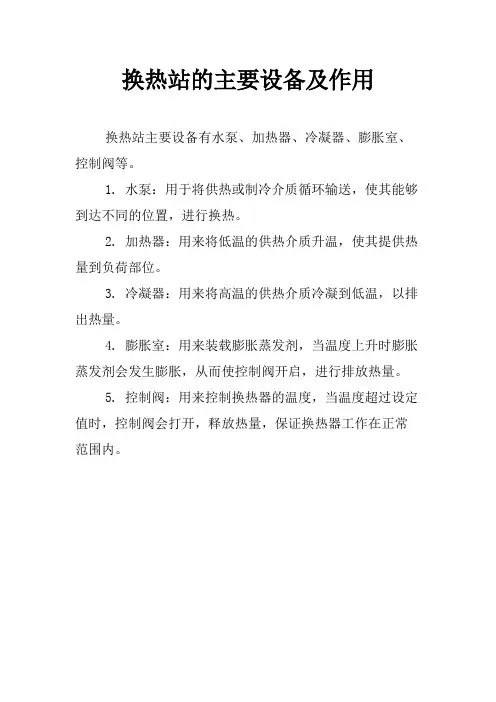

换热站的主要设备及作用
换热站的主要设备及作用
换热站主要设备有水泵、加热器、冷凝器、膨胀室、控制阀等。
1. 水泵：用于将供热或制冷介质循环输送，使其能够到达不同的位置，进行换热。
2. 加热器：用来将低温的供热介质升温，使其提供热量到负荷部位。
3. 冷凝器：用来将高温的供热介质冷凝到低温，以排出热量。
4. 膨胀室：用来装载膨胀蒸发剂，当温度上升时膨胀蒸发剂会发生膨胀，从而使控制阀开启，进行排放热量。
5. 控制阀：用来控制换热器的温度，当温度超过设定值时，控制阀会打开，释放热量，保证换热器工作在正常范围内。
换热站中主要设备
选型与布局规划
选型
根据工艺要求、流体性质、温度压力 等条件选择合适的换热器类型。
布局规划
考虑换热器在换热站中的位置、连接 方式以及与其他设备的协同工作等因 素。
维护保养及故障排除
维护保养
定期检查清洗，保持换热器内部清洁，防止结垢和腐蚀。
故障排除
针对常见的故障如泄漏、堵塞、传热效率下降等问题，采取 相应的维修措施。
02
循环水泵
Chapter
循环水泵类型与结构
01
02
03
离心式水泵
采用离心力原理，具有高 效、流量大、扬程高等特 点，主要由叶轮、泵壳、 轴封等部件组成。
容积式水泵
利用工作室容积周期性变 化来输送液体，如柱塞泵 、隔膜泵等，适用于高粘 度、含固体颗粒的介质。
其他类型水泵
如轴流泵、混流泵等，根 据特定需求和应用场景选 择。
04
配置备用设备和易 损件，确保连续运 行和快速维护。
校准调试及日常管理
01
定期进行仪表校准，确 保测量准确度和稳定性 。
02
对控制系统进行调试和 优化，提高控制精度和 响应速度。
03
建立设备档案和维护计 划，定期检查和维护设 备。
04
加强操作人员培训和管 理，确保正确操作和维 护设备。
05
辅助设备与系统
保温施工
确保保温材料紧密贴合设备表面，消除热桥现象，减少热量损失。
通风散热设施配置
通风方式
根据换热站内部布局和环境条件选ቤተ መጻሕፍቲ ባይዱ合 适的通风方式，如自然通风、机械通风 等。
VS
散热设备
包括散热器、风扇等，用于将设备产生的 热量及时散发出去，防止设备过热。
采暖换热站(修改后)PPT课件
2020/3/24
6
2、检查换热机组控制参数设定完毕：
• 在控制柜触摸屏上点击 “进入系统”，进入系统工艺图界面。
• 进入系统工艺图界面后，点击“选项”，选择“用户登录”，用户名选择工程师， 输入密码：5841，取得权限后，检查“参数设置”与“设备控制”界面中的控制 参数设定值符合设备运行要求。
2020/3/24
单位
汽侧
水侧
MPa
1.6
1
℃
200
85
℃
150/110
60/85
m3/h
187
m
44
3
系统流程
厂前区
启动炉来汽
分汽缸
换热器
疏水罐
疏水泵
2020/3/24
滤网
循环泵 补水泵
补凝启 水汽动 箱器炉
软 化 水 箱
4
2020/3/24
5
投运操作
一、换热机组投运前检查：
1、测量#1、#2循环泵、补水泵电机绝缘良好后，送上换热机组配电柜总电源、 控制柜电源，送上#1、#2循环泵、#2补水泵变频器电源及控制电源，送#1循环泵、 #1补水泵工频电源及控制电源，将#1、#2循环泵转换开关由“停止”位切至“变频” 位，#2补水泵转换开关由“停止”位切至“变频”位，#1补水泵转换开关由切至“手 动”位。
五、换热器汽侧
• 1 分汽缸暖管结束后，联系启动炉开大供汽门，控制分汽缸压力保持在 0.3～0.4MPa，温度150℃左右。
• 2 稍开分汽缸至换热器机组手动门至刚听见过汽声为宜。
• 3 在控制柜上送上要投入侧换热器进汽调节门UPS电源，检查进汽调节门 自检正常。
• 4 在触摸屏系统工艺图界面上点击投入侧换热器进汽调节门弹出操作面板。
换热站中主要设备[研究材料]
![换热站中主要设备[研究材料]](https://img.taocdn.com/s3/m/ba0bffd9561252d381eb6e90.png)
多热源联网运行或质量—流量调节的单热 源供热系统，热源循环水泵应采用变频调 速。
当采用分阶段改变流量的质调节时，宜选 用流量和扬程不等的泵组。
对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
峰谷书屋
7
补给水泵
峰谷书屋
13
⑵特点 优点：补水泵间歇运行，减少电耗。
缺点：压力有一定的波动，造成补水泵的频繁 启动，影响补水泵的使用寿命。
⑶适用范围 宜使用在系统规模不大、供水温度不高、系统 漏水量较小的供热系统中。
峰谷书屋
14
3．补给水泵补水定压点设在旁通管处的定压方 式
• 在热源的供、回水干管之间连接一根旁通管， 利用补给水泵，使旁通管J点保持符合静压线 要求的压力。
10
1．补给水泵连续补水定压方式 (1)原理
定压点--设在网路循环水泵的吸入 端。
压力调节阀--保持定压点恒定的压 力。
作用原理：定压点压力作用在 调节阀膜上，从而控制阀芯的移 动，调节阀孔流动面积，调节流 量，维持定压点压力。
峰谷书屋
11
(2)特点 • 补水泵始终连续运行，即使供热系统停止运行时
H b —补水箱水位与补水泵之间的高度差，m 。
系统的补水点一般选择在循环水泵入口处，补水点
的压力由水压图分析确定。
峰谷书屋
8
2．热水网路补水泵的选择原则
• 闭式热水供热系统的补给水泵的台数，不应少于 两台，可不设备用泵。
• 开式热力网补水泵不宜少于三台，其中一台备用。 • 当动态水力分析考虑热源停止加热的事故时：事
G (1.1 1.2)G '
换热站中主要设备25页PPT
⑵关键设备：变频器
变频器的工作原理：通常50Hz的交流电先变为直流 电，再经过逆变器把直流电变换为另一种频率的交 流电。
(3)适用范围 • 适用于系统规模较大、供水温度较高的供热系统。
2．补给水泵间歇补水定压方式
(1)原理
• 作用原理：补给水泵的启动和停止运行是由电接点式压 力表的表盘上的触点开关控制的。
• 到达定压点的上限值时，补给水泵停止运行。当网路循 环水泵的吸入端压力下降到定压点的下限值时，补给水 泵重新启动补水。
• 闭式热水供热系统的补给水泵的台数，不应少于 两台，可不设备用泵。
• 开式热力网补水泵不宜少于三台，其中一台备用。 • 当动态水力分析考虑热源停止加热的事故时：事
故补水能力≮ΔV95-70+Gbs • 事故补水时，软化除氧水量不足时，可补充工业
水。
补水泵定压：用供热系统的补给水泵保持定 压点压力固定不变的方法。定压方式有：补给水 泵连续补水定压方式、补给水泵间歇补水定压方 式、补给水泵补水定压点设在旁通管处的定压方 式、补给水泵变频调速定压。
对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
补给水泵
补给水泵：补充系统的漏水损失和保持系统的补水点 的压力在给点范围内波动。 1、补给水泵的选择 补给水泵定压时 流量 开式 GbGx.tmaxGbs
闭式 Gb 4Gbs 扬程 H bHj H bZb
H j —补水点的压力，即系统静水压曲线的高 度，mH2O ；
Z b —补水系统管路的压力损失，mH2O ；
H b —补水箱水位与补水泵之间的高度差，m。 系统的补水点一般选择在循环水泵入口处，补水点
变频器的工作原理：通常50Hz的交流电先变为直流 电，再经过逆变器把直流电变换为另一种频率的交 流电。
(3)适用范围 • 适用于系统规模较大、供水温度较高的供热系统。
2．补给水泵间歇补水定压方式
(1)原理
• 作用原理：补给水泵的启动和停止运行是由电接点式压 力表的表盘上的触点开关控制的。
• 到达定压点的上限值时，补给水泵停止运行。当网路循 环水泵的吸入端压力下降到定压点的下限值时，补给水 泵重新启动补水。
• 闭式热水供热系统的补给水泵的台数，不应少于 两台，可不设备用泵。
• 开式热力网补水泵不宜少于三台，其中一台备用。 • 当动态水力分析考虑热源停止加热的事故时：事
故补水能力≮ΔV95-70+Gbs • 事故补水时，软化除氧水量不足时，可补充工业
水。
补水泵定压：用供热系统的补给水泵保持定 压点压力固定不变的方法。定压方式有：补给水 泵连续补水定压方式、补给水泵间歇补水定压方 式、补给水泵补水定压点设在旁通管处的定压方 式、补给水泵变频调速定压。
对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。
多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
补给水泵
补给水泵：补充系统的漏水损失和保持系统的补水点 的压力在给点范围内波动。 1、补给水泵的选择 补给水泵定压时 流量 开式 GbGx.tmaxGbs
闭式 Gb 4Gbs 扬程 H bHj H bZb
H j —补水点的压力，即系统静水压曲线的高 度，mH2O ；
Z b —补水系统管路的压力损失，mH2O ；
H b —补水箱水位与补水泵之间的高度差，m。 系统的补水点一般选择在循环水泵入口处，补水点
换热站中主要设备 ppt课件
按参与热交换的介质分为： 汽--水换热器 水—水换热器
按传热方式分为： 表面式换热器
混合式换热器
• 表面式换热器--冷热两种流体被金属壁面 隔开，通过金属壁面进行热交换的换热器。 如壳管式、套管式、容积式、板式和螺旋 板式换热器等。
• 混合式换热器—冷热两种流体直接接触进 行混合而实现热交换的换热器。如淋水式， 喷管式换热器等。
⑵关键设备：变频器
变频器的工作原理：通常50Hz的交流电先变为直流 电，再经过逆变器把直流电变换为另一种频率的交 流电。
热交换器又称为换热器，是大型集中供暖热 力站系统中的主要设备，其作用是将一次网蒸汽 或高温水的热量，交换给二次网的低温水，其特 点是换热效率高，污染少。
一、热水换热器
热水换热器的分类：
换热站中主要设备
换热站中主要设备
民用集中热站示意图 1—压力表；2—温度计；3—流量计；4—手动调节阀； 5—供暖用水—水换热器；6—供暖系统循环水泵；7—补给水调节阀；
8—补给水泵；9—除污器；10—旁通管
换热站中主要设备
• 主要设备：循环水泵，补给水泵，换热设 备。
• 辅助设备：软化水装置，控制装置，分集 水器，水箱，压力表，温度计，止回阀， 蝶阀，电磁阀，安全阀，截止阀，除污器， 电磁除垢仪， 疏水器，凝结水箱等。
换热站中主要设备
循环水泵：是驱动热水在热水供热系统中循环流 动的机械设备。它直接影响到热水供热系统的水 力工况。 1.网路循环水泵流量的确定：
网路的最大设计流量，作为计算网路循环水 泵的流量的依据，循环水泵的流量按下式计算：
G(1.11.2)G'
G——循环水泵的流量， t h ；
G ' ——热网最大设计流量，t 。 h
按传热方式分为： 表面式换热器
混合式换热器
• 表面式换热器--冷热两种流体被金属壁面 隔开，通过金属壁面进行热交换的换热器。 如壳管式、套管式、容积式、板式和螺旋 板式换热器等。
• 混合式换热器—冷热两种流体直接接触进 行混合而实现热交换的换热器。如淋水式， 喷管式换热器等。
⑵关键设备：变频器
变频器的工作原理：通常50Hz的交流电先变为直流 电，再经过逆变器把直流电变换为另一种频率的交 流电。
热交换器又称为换热器，是大型集中供暖热 力站系统中的主要设备，其作用是将一次网蒸汽 或高温水的热量，交换给二次网的低温水，其特 点是换热效率高，污染少。
一、热水换热器
热水换热器的分类：
换热站中主要设备
换热站中主要设备
民用集中热站示意图 1—压力表；2—温度计；3—流量计；4—手动调节阀； 5—供暖用水—水换热器；6—供暖系统循环水泵；7—补给水调节阀；
8—补给水泵；9—除污器；10—旁通管
换热站中主要设备
• 主要设备：循环水泵，补给水泵，换热设 备。
• 辅助设备：软化水装置，控制装置，分集 水器，水箱，压力表，温度计，止回阀， 蝶阀，电磁阀，安全阀，截止阀，除污器， 电磁除垢仪， 疏水器，凝结水箱等。
换热站中主要设备
循环水泵：是驱动热水在热水供热系统中循环流 动的机械设备。它直接影响到热水供热系统的水 力工况。 1.网路循环水泵流量的确定：
网路的最大设计流量，作为计算网路循环水 泵的流量的依据，循环水泵的流量按下式计算：
G(1.11.2)G'
G——循环水泵的流量， t h ；
G ' ——热网最大设计流量，t 。 h
换热站中主要设备
a
12
2．补给水泵间歇补水定压方式
(1)原理
• 作用原理：补给水泵的启动和停止运行是由电接点式压 力表的表盘上的触点开关控制的。
• 到达定压点的上限值时，补给水泵停止运行。当网路循 环水泵的吸入端压力下降到定压点的下限值时，补给水 泵重新启动补水。
a
13
⑵特点 优点：补水泵间歇运行，减少电耗。 缺点：压力有一定的波动，造成补水泵的频繁
闭式 Gb 4Gbs
扬程 H bHj H bZb
H j —补水点的压力，即系统静水压曲线的高
度，mH2O ；
Z b —补水系统管路的压力损失，mH2O ；
H b —补水箱水位与补水泵之间的高度差，m。
系统的补水点一般选择在循环水泵入口处，补水点
的压力由水压图分析确定。
a
8
2．热水网路补水泵的选择原则
G(1.11.2)G'
G——循环水泵的流量， t h ；
G ' ——热网最大设计流量，t 。 h
a
4
2.网路循环水泵扬程的确定：
循环水泵的压头应不小于设计流量条件下热 源、热网和最不利用户环路即主干线上的压力 损失之和。扬程按下式计算：
H 1 . 1 ~ 1 . 2 H r H w H g w H h y
• 辅助设备：软化水装置，控制装置，分集 水器，水箱，压力表，温度计，止回阀， 蝶阀，电磁阀，安全阀，截止阀，除污器， 电磁除垢仪， 疏水器，凝结水箱等。
a
3
循环水泵
循环水泵：是驱动热水在热水供热系统中循环流 动的机械设备。它直接影响到热水供热系统的水 力工况。 1.网路循环水泵流量的确定：
网路的最大设计流量，作为计算网路循环水 泵的流量的依据，循环水泵的流量按下式计算：
