CAD块与外部参照
土木工程CAD第6章 图块与外部参照
第6章 图块与外部参照
在本章中，主要学习以下内容：
创建图块。 插入图块。 编辑图块。 图块属性。 外部参照。
2
第6章 图块与外部参照
6.1 创建图块
6.1.1 创建内部图块
1. 调用方式
菜单栏：”绘图”→”块”→”创建” 面板：”常用”选项卡→”块”面板→ →”块定义”面板→ 按钮 命令行：BLOCK或BMAKE
10
第6章 图块与外部参照
1.调用方式
面板：”常用”选项卡→”块”面板→或”插入”选项卡→”块 定义”面板→“块编辑器”按钮 命令行：BEDIT
命令：（输入命令）
2. 命令操作与选项说明
图6-5 “编辑块定义”对话框
11
第6章 图块与外部参照
· 图6-6 “块编辑器”选项卡
图6-8 “块编辑器”退出信息提示框
或”插入”选项卡
2. 命令操作与选项说明
命令：（输入命令）
3
第6章 图块与外部参照
图6-1 “块定义”对话框
（1）输入要创建的内部图块的名称 （2）确定图块的插入点 （3）选择要定义的对象 （4）完成创建
4
第6章 图块与外部参照
6.1.2 创建外部图块
1. 调用方式
面板：”插入”选项卡→”块定义”面板→ 命令行：WBLOCK(或W)
图6-7 “块编写选项板”窗口
12
第6章 图块与外部参照
6.4 图块属性
6.4.1 图块属性的使用
使用图块属性的步骤：
第7章 CAD块与外部参照
7.1 定义内部块
1. 功能
2. 调用 菜单：绘图(D)→块(K)→创建(M) 命令行：BMAKE或BLOCK 工具栏： 3. 格式
图7-1 “块定义”对话框
7.2 定义外部块
1. 功能
2. 调用
命令行：WBLOCK
3. 格式
图7-2 “写块”对话框
7.3 插入块
1. 功能 2. 调用 菜单：插入(I)→块(B) 命令行：INSERT 工具栏： 3. 格式
要求： 1) 图7-13所示，绘制餐椅平面图。 2) 将绘制的餐椅定义成图块，并插入到餐厅平面图中，如图7-14所 示。
图7-13 餐椅平面图
图7-14 餐厅平面图
• 提示：
图7-15 餐椅平面图（一）
图7-16 餐椅平面图（二）
图7-17 餐椅平面图（三）
• 2. 将图7-18定义为外部块。 • 3. 将图7-19定义为内部块。
图7-3 “插入”对话 框
7.4 编辑块
1. 编辑内部块
2. 编辑外部块
7.5.1 定义属性 1. 功能 2. 调用 菜单：绘图(D)→块(K)→定义属性(D) 命令行：ATTDEF 3. 格式
7.5 块属性
图7-4 “属性定义”对话框
7.5.2 属性附着于块
图7-5 属性附着于块
图7-6 “编辑属性”对话框
7.5.3 引用块属性
图7-7 引用块属性效果图
7.5.4 修改属性
1. 功能 2. 调用 菜单：修改(M)→对象(O)→文字(T)→编辑(E) 命令行：DDEDIT 工具栏： 3. 格式
图7-8 “编辑属性”对话框
7.6 外部参照
1. 调用 菜单：插入(I)→外部参照(X) 2. 格式 命令：（输入命令）

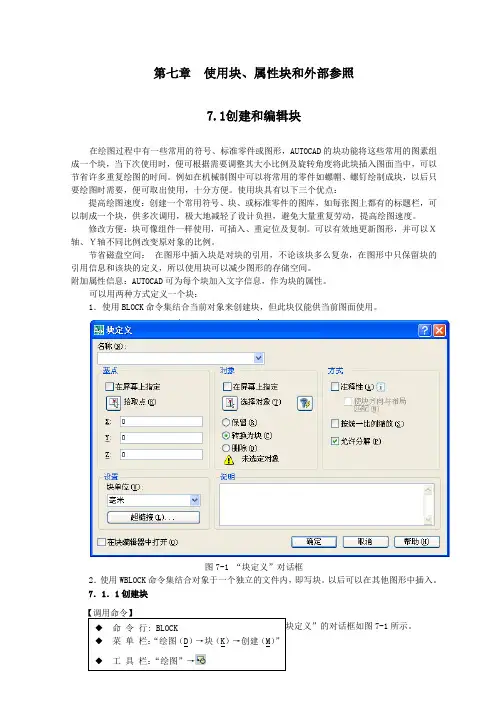

测绘工程CAD7-块与外部参照
第七章使用块、属性块和外部参照7.1创建和编辑块在绘图过程中有一些常用的符号、标准零件或图形，AUTOCAD的块功能将这些常用的图素组成一个块，当下次使用时，便可根据需要调整其大小比例及旋转角度将此块插入图面当中，可以节省许多重复绘图的时间。
例如在机械制图中可以将常用的零件如螺帽、螺钉绘制成块，以后只要绘图时需要，便可取出使用，十分方便。
使用块具有以下三个优点：提高绘图速度：创建一个常用符号、块、或标准零件的图库，如每张图上都有的标题栏，可以制成一个块，供多次调用，极大地减轻了设计负担，避免大量重复劳动，提高绘图速度。
修改方便：块可像组件一样使用，可插入、重定位及复制。
可以有效地更新图形，并可以Ｘ轴、Ｙ轴不同比例改变原对象的比例。
节省磁盘空间：在图形中插入块是对块的引用，不论该块多么复杂，在图形中只保留块的引用信息和该块的定义，所以使用块可以减少图形的存储空间。
附加属性信息：AUTOCAD可为每个块加入文字信息，作为块的属性。
可以用两种方式定义一个块：1．使用BLOCK命令集结合当前对象来创建块，但此块仅能供当前图面使用。
图7-1 “块定义”对话框2．使用WBLOCK命令集结合对象于一个独立的文件内，即写块。
以后可以在其他图形中插入。
7．1．1创建块7-1所示。
“绘图”→【格式示例】（一）BLOCK命令创建块命令：BLOCK 弹出“块定义”的对话框对话框内各项的意义为：（1）名称：输入要定义的图块名称。
它可以是中文或字母、数字等构成的字符串。
（2）基点：指定块插入时的基点（参照点）。
可以用两种方式指定基点，一是单击“拾取点”按钮，在图形窗口给出一点；二是直接输入基点X、Y、Z的坐标值。
（3）对象：指定在新块中包含的对象。
单击“对象选择”按钮可以在绘图窗口用构造选择集的各种方式，将组成块的对象放入选择集。
选择完毕，按【Enter】键返回对话框，并在选项下部显示：“已选择X个对象”。
●保留：保留构成块的对象。
AutoCAD应用教程第6章图块和外部参照
本章学习目标
◆ 图块的创建、插入以及属性的定义、显 示和修改
◆ 外部参照的定义和属性管理
返回首页
第6章 图块和外部参照
6.1 图块
6.1.1 BLOCK/BMAKE（定义内部图块） 6.1.2 WBLOCK（定义外部图块） 6.1.3 INSERT（插入图块）/MINSERT
图6.4 图块插入示例
第6章 图块和外部参照
2．MINSERT多重图块插入 该命令能实现按矩形阵列方式插入图块。 （1）输入命令的方法：
l 命令行：输入MINSERT并回车。 （2）命令行提示： Command： MINSERT↙
第6章 图块和外部参照
（3）选项说明。
1）Specify insertion point （确定插入点） 2）Scale（比例） 3）X（X轴） 4）Y（Y轴） 5）Z（Z轴）
属性名称、提示符或缺省值，那么可以采 用DDEDIT命令进行修改。 Command：DDEDIT↙如图6.6所示。
图6.6 Edit Attribute Definition对话框
返回本节
第6章 图块和外部参照
6.2 外部参照
1．输入命令的方法
l 下 拉 菜 单 ： 单 击 Insert ｜ External Reference。
返回本节
第6章 图块和外部参照
6.1.2 WBLOCK（定义外部 图块）
1．输入命令的方法 l 命令行：输入WBLOCK或W并回车。 2．命令行提示（如图6.2所示） Command：WBLOCK↙ 3．对话框控件说明 （1）Source（源）选项组 （2）Destination（目标）选项组
返回本节
Command： INSERT↙
CAD中的块和外部参照的使用方法
CAD中的块和外部参照的使用方法CAD软件是一种常用的计算机辅助设计工具，它能够帮助我们进行各种设计工作。
在CAD软件中，块和外部参照是两个非常重要的功能，它们可以提高我们的工作效率和设计准确性。
本文将介绍CAD中块和外部参照的使用方法，希望对读者有所帮助。
首先，我们来看一下块的使用方法。
块是一种由一组图形对象组成的单个对象，它可以被多次插入到CAD图纸中。
使用块的好处是可以减少文件大小，并且在修改时只需要修改一次即可，提高了设计的灵活性。
下面是块的使用步骤：第一步，创建块。
在CAD软件中，我们可以使用命令“BLOCK”或者“BMAKE”来创建块。
首先，选择需要创建为块的对象，然后输入一个名称，就可以将这些对象创建为一个块。
第二步，插入块。
在CAD中，插入块非常简单。
使用命令“INSERT”或者在工具栏中找到“插入块”按钮，选择一个块，然后选择插入点，即可将块插入到图纸中。
第三步，编辑块。
如果需要修改块中的对象，可以使用命令“REFEDIT”来编辑块。
在编辑状态下，我们可以对块中的对象进行移动、缩放、旋转等操作。
当修改完成后，退出编辑状态，块中的对象也会相应地更新。
接下来，我们来介绍外部参照的使用方法。
外部参照是指将一个CAD文件中的图形作为参照插入到另一个CAD文件中。
使用外部参照的好处是可以将设计工作分解为多个文件，方便协同设计和管理。
下面是外部参照的使用步骤：第一步，创建外部参照。
在CAD中，我们可以使用命令“XREF”或者在工具栏中找到“外部参照”按钮来创建外部参照。
首先，选择需要作为参照的文件，然后选择插入点和比例，即可将文件作为参照插入到当前文件中。
第二步，管理外部参照。
在CAD中，我们可以使用命令“XREF”或者在“管理外部参照”面板中，对外部参照进行管理。
我们可以对参照进行加载、卸载、刷新等操作，以确保参照文件的更新和正常使用。
第三步，修改外部参照。
如果需要对外部参照文件进行修改，我们可以打开参照文件进行编辑。
CAD外部参照与块参照的区别和联系
CAD外部参照与块参照的区别和联系在CAD中可以将其他图纸以外部参照的⽅式插⼊到当前图中，也可以将图纸以图块的形式插⼊到当前图中。
选中的图块在特性⾯板（CTRL+1）中显⽰为'块参照'，选中的外部参照在特性⾯板（CTRL+1）显⽰为“外部参照”，参照是什么意思，块参照和外部参照有什么区别呢？这个问题之前的⽂章中都讲过，但可能对于初学者来说不太好理解，仍有不少⼈问这个问题，这⾥再简单地将两者的区别再讲⼀下。
CAD外部参照的使⽤技巧及在设计中的应⽤CAD图块的各种相关操作和概念CAD中如何裁剪图块、外部参照、图像、视⼝?CAD图块插⼊⽅法汇总图块和外部参照简介参照是从英⽂reference翻译过来的，其实翻译成'引⽤'更好理解。
在图中⽤图块B命令定义好图块，或者⽤插⼊I命令浏览块⽂件或其他⽂件后，就会在图纸中保存⼀个图块的定义。
插⼊⼀个图块就是引⽤⼀次图块定义，插⼊的图块被称为块参照。
即使将图中所有图块参照都删除，图块的定义仍保存在图中，随时都可以插⼊。
我们可以利⽤设计中⼼（CTRL+2）查看保存在图纸中的图块定义，如下图所⽰。
将所有块参照删除后，清理PU可以将图块定义删除。
外部参照可以⽤附加ATTACH或XATTACH命令将别的图纸引⽤到当前图中，插⼊后可以⽤外部参照管理器XREF对外部参照进⾏管理。
图块和外部参照的区别当插⼊I外部图纸⽂件作为图块时，图块中的图形也是保存到当前图中，图纸会明显增⼤，修改或删除原图，插⼊的图块不会有任何改变，两者没有关联关系。
当图纸作为外部参照插⼊后，虽然图形看上去跟图块相同，但外部参照的图形并没有保存到当前图中，图中只是保存了⼀个⽂件链接，因此当前图纸⽂件⼏乎不会变⼤，外部参照原图修改后，当前图中的外部参照会跟随变化。
如果删除或移动了参照原图，外部参照的图形将不显⽰，⽽只是显⽰⽂件名。
参照编辑（REFEDIT）图块和外部参照都可以⽤参照编辑（REFEDIT）编辑，虽然编辑⽅式是类似的，但结果却不⼀样。
CAD中图块和外部参照的使用与管理
CAD中图块和外部参照的使用与管理图块和外部参照是CAD中常用的功能，能够有效地提高绘图效率和管理文件的便捷性。
本文将重点介绍图块和外部参照的使用和管理技巧。
首先，我们来了解一下图块的概念。
图块是一个被定义并保存在文件中的对象集合，可以在多个绘图中重复使用。
图块可以包含线条、多边形、文字、尺寸等元素，通过创建和插入图块，我们可以减少绘图中的重复劳动，提高工作效率。
在使用图块之前，我们首先要创建一个图块。
打开AutoCAD软件，在绘图区域选择要创建为图块的元素，然后右键点击，选择“创建图块”。
在弹出的对话框中，填写图块的名称和属性信息，点击确定即可完成创建。
创建好图块之后，可以通过插入命令将图块插入到当前绘图中。
点击“插入”标签页中的“创建图块”按钮，选择要插入的图块文件，确定插入的位置即可完成插入。
插入的图块可以根据需要进行旋转、缩放和移动操作。
除了图块，CAD中的外部参照也是非常实用的功能。
外部参照是指在当前绘图中引用其他文件的内容。
通过使用外部参照，我们可以将大型项目拆分成多个单独的文件，增加绘图的灵活性和可管理性。
要使用外部参照，首先需要将需要引用的文件保存为DWG格式。
然后在需要引用的文件中，点击“插入”标签页中的“添加外部参照”按钮，选择要引用的DWG文件即可完成外部参照的添加。
添加完外部参照后，我们可以对其进行设置和管理。
通过右键点击外部参照，在弹出的菜单中，可以选择“参照属性”来调整参照的显示方式。
在属性对话框中，可以设置参照的图层、显示方式、位置等信息。
使用图块和外部参照时，还有一些需要注意的地方。
首先，如果在图块或外部参照中修改了元素，需要及时更新插入的图块或外部参照。
在插入的图块或外部参照上右键点击，选择“重新加载”，即可更新其中的内容。
其次，如果要同时引用多个文件，可以通过“图块参照管理器”来方便地管理和切换不同的外部参照文件。
点击“插入”标签页中的“图块参照管理器”按钮，可以打开参照管理器窗口，可以在其中添加、删除和编辑外部参照文件。
图块与外部参照AutoCAD版
以提高绘图效率。创建表面粗糙度符号为属性块。
第12页/共13页
思考与练习
• 1. 说明属性块的作用与优点？ • 2. 说明创建属性块的方法和步骤？ • 3. 要使插入图块的特性随当前层，需要在哪个层上创建属性块？ • 4. 如图要求把图中左侧的窗户图形做成图块，插入到右侧的房屋图形文件中。 • 5.绘制如图表面粗糙度符号并定义属性“CCD”，将属性块插入到指定位置，
8.1 图块与外部参照
8.1.1 块的创建与编辑
1.创建图块
• 块名不能超过255个字符，
名称中可包含字符、数字、 空格及特殊字符。在0层上 定义图块时，插入后块对象 将与所插入到的图层的颜色 和线型一致，在非0层上的 对象将仍保持该层的特性， 即使是块被插入到另外的层 上的对象也不变。 ▪ 用“BMAKE”命令将如图所示的图形定义为“五角星”的图块 。
1. 编辑单个属性（ATTEDIT） ▪ 使用“编辑单个属性”ATTEDIT命令可以编辑选定图块中的所有
非固定模式的属性值，但无法编辑其他属性特性，如文字的高度、 位置等等。 2. 编辑总体属性（-ATTEDIT）
▪ 使用编辑总体属性命令（ATTEDIT ）可以独立于图块 之外，编辑当前图形文件中的 所有属性值及属性的特性。
的参数相关联。
• 动作位置不会影响块参照的外观或功能。
第10页/共13页
8.4 外部参照
• 外部参照不同于图块插入，外部参照是把已有的图形文件像块一样插
入到图形中。被插入的图形文件信息并不直接加到当前的图形文件， 当前图形只是记录了引用关系（被插入文件的路径记录）。
第11页/共13页
8.5 实例解析
AutoCAD第九章块及外部参照.ppt
颜色和线型。
（4）0层上的特殊性质：在0层上建的块不论“随层” 还是“随块”插入块时会自动使用当前层的设置。
第九章 块及外部参照
七、块编辑主页 2、块本身是一个整体，要编辑块中的单个元素
须将块分解。
（1）插入时指定插入的块为分解模式。 （2）插入后用分解命令来分解。 注意： （1）嵌套是指在创建块时所包含的对象中有块。
文件，不能插入到其他图形中。 2、利用写块对话框进行块保存（输入W命令）。
第九章 块及外部参照
六、块编辑下一页 1、组成块中对象的特性 （1）随层：插入块图形中的颜色和线型被同名层替代，
若无同名层则保持原有特性并在当前图形中增加图层 定义。
（2）随块：插入块时若没有同名层，块对象采用当前
层特性，有同名层则块中对象的颜色和线型被替代。
第九章 块及外部参照
本章节学习内容
1、块的概念； 2、块的特点； 3、块的创建； 4、块的插入； 5、块的存盘； 6、块的编辑； 7、块的属性； 8、图形文件的引用。
第九章 块及外部参照
一、概 述主页 1、什么是块
块是指一个或多个对象的集合，是一个整体即 单一的对象。
1、陶瓷洗脸盆
2、公司座位分布图
块可以多次嵌套，但不能自包含。 （2）分解嵌套的块到原始的对象，须进行多次的分解。 （3）分解带有属性的块时，任何原定的属性值都将失去并
且重新显示属性定义。
第九章 块及外部参照
五、块属性主页 1、什么是属性：属性是从属于块的非图形信息，是
块的组成部分。像附在商品上面的标签一样，包 含有该商品的各种信息。 2、属性的意义：定义属性其目的在于图形输入时的 方便性，在另一些场合定义属性的目的是为了在 其他程序中应用这些数据。 3、属性的定义：
cad中块和外部参照
CAD中“块”有两种：
内部块：只能在当前绘图环境中使用。
快捷键“b”；
外部块：可以在当前绘图环境中使用，也可以调用到其它绘图环境中。
快捷键是“W”；
外部参照：是指将一幅图以参照的形式引用到另外一个或多个图形文件中，外部参照的每次改动后的结果都会及时的反映在最后一次被参照的图形中。
（外部参照与图块有着实质的区别）
外部参照与图块有着实质的区别，用户一旦插入图块，此图块就永久地被插入到当前图形中，并不随原始图形的改变而更新，而外部参照文件的信息并不是直接将图形信息加入到当前图形文件中，而只是记录引用的关系和路径，与当前文件建立一种参照关系。
【块】背景：
图形为一个整体，双击弹出【块编辑器】
解决方法：表示这张图存在块，使用CAD分解功能“X”即可解决。
【外部参照】背景：
整张图为一个整体，双击弹出【参照编辑框】。
若使用“X”分解，图中块消失。
解决方法：这种情况表示图中存在外部参照，提供两种解决方法。
1、天正的“绑定参照”功能：•在8.0以后版本，“文件布图”下，运行“绑定参照”，然后在命令行输入B或I，运行之后，即可将当前图中所有参照一次性绑定到图中，解除参照关系。
2.如果未安装天正，则通过cad软件的：【插入】-【外部参照】，来调出外部参照管理器。
在“外部参照管理器”中，选择所有参照图纸，右键选择“绑定”，如图：。
AutoCAD机械制图基础及应用第6章 图块与外部参照
3
图块
• 创建与编辑块 创建内部块 创建外部块 插入块 编辑块 • 编辑与管理块属性 创建块属性 修改块属性
4
图块练习
利用带属性的图块完成下列图形的绘制。
5
外部参照
如果把图形作为块插入时，块定义和所有相关联
的几何图形都将存储在当前图形数据库中，并且修改 原图形后，块不会随之更新。 与块相比，外部参照提供了另一种更加灵活的图 形引用方法。使用外部参照可以将多个图形链接到当 前图形中，并且参照图形会随着原图形的修改而更新。 无论一个外部参照文件多么复杂，AutoCAD都会把它 作为一个单一对象来处理，而不允许进行分解。用户 可对外部参照进行比例缩放、移动、复制、镜像或旋 转等操作，还可以控制外部参照的显示状态。
《AutoCAD机械制图及应用》
第6章
图块
图块是一个或多个图形对象的集合，常用于表达一 些需要重复使用的图形，如标准件、标题栏图框及一些 特殊符号等。在AutoCAD中，使用图块可以提高绘制重复
图形的效率，大大减少重复性工作，节省存储空间，便
于修改图形。
加与编辑、常规尺寸标注及特殊标注的方法与技巧。
8
6
外部参照
• 附着外部参照
• 插入参考底图 • 管理外部参照 1）编辑外部参照 2）剪裁外部参照 3）使用“外部参照”选项板编辑外部参照
7
本章对AutoCAD文字和尺寸标注进行了学习，大家 要逐步理解AutoCAD中的样式的作用，深刻认识到样式对
规范图纸的重要性，通过适量绘图练习，掌握各种文字添
CAD块与外部参照（可编辑）
CAD块与外部参照第六章块和外部参照教学目的与要求通过本章的学习要求大家熟练掌握块定义写块命令插入块命令块作为独立文件的保存方法块分解命令EXPLODE以及块属性的设置方法了解不同类型的外部参照定义以及设置方法熟练掌握外部参照的在位编辑和修改学会外部参照管理器的使用方法内容提要图块的定义图块的使用块的分解与重定义块的嵌套块的属性块的重命名及删除外部参照 61 块的定义一定义块指那些组合起来形成单个对象或称为块定义的对象集合具有以下特点积木式绘图建立图形符号库所有图形编辑和查询命令都适用于块块的嵌套允许嵌套但不允许循环调用块的分解用explode命令对其分解成单体块的属性每个块本身具有的特性信息节省存储空间 61 块的定义二图块的分类图块是CAD操作中比较核心的工作分为内部图块和外部图块两类内部图块只能在定义它的图形文件中调用存储在图形文件内部外部图块是以文件的形式保存于计算机中可以将其调用到其他图形文件中三内部图块的定义方法命令 blockbmake 菜单绘图D→块→创建工具注意 Blockbmake命令定义的块只能在存储该块的图形中使用块定义的对象必须已经被画出块定义对话框的组成和选项说明见下图所示四外部图块块作为独立的图形文件功能将块或图形对象保存到一独立的图形文件中新的图形将图层线型样式及其他设置应用于当前图形中该图形文件可以作为块定义在其他CAD图形中使用命令Wblock 执行后弹出写块对话框如下图 62 使用块一插入块命令insertDDinsert 菜单插入块工具命令执行后出现插入对话框注意如果选择了对话框的分解复选框则将块插入后分解为组成的单个实体若没有选择则作为单个对象插入并进一步提示指定插入点或 [比例SXYZ旋转R预览比例PSPXPYPZ预览旋转PR] 输入 X 比例因子指定对角点或 [角点CXYZ] 输入 Y 比例因子或 62 使用块二块的多重插入功能以阵列方式插入图块命令Minsert 三定数和定距插入图块功能以定数定距方式插入图块的操作方法与用点定数定距对象类似命令DIVIDEMEASURE 菜单绘图→点→定数等分定距等分 63 块的分解与重定义一块的分解功能将块引用分解成单个对象命令explode 菜单修改\分解注意块分解是将块分解成为组成该块的实体对象只是对块引用的分解原定义的块仍然存在二块的重新定义功能将原有块加入或删除部分单体或将原有的块重新定义菜单命令绘图D →块K→创建M 添加或删除部分单体将块分解后用块定义方法重新定义操作步骤步骤 1绘图D→块K→创建M 2在块定义对话框的名称下拉列表框中选择需重定义的块 3修改需要修改的选项单击确定按钮即可注意重新定义的块对以前和将来的块引用都有影响重定义后新常数型属性取代原有的 7 块的属性图块属性即图块的附加信息绘制图形时常需要插入多个带有不同名称或附加信息的图块如果依次对各个图块进行标注则会浪费很多时间为图块定义属性在插入图块的时候为图块指定相应的属性值这样可以提高绘图效率在如绘制煤厚等值线图时需要附加一些属性如钻孔名称和厚度断层大小和性质等信息可以表格形式显示若需要多次插入这个表格图块则可将这些属性值定义给图块在插入图块的同时即可为其指定相应的属性值从而避免了多次重复的操作说明定义块时属性必须定义后才能被选定只要插入带有可变属性的块系统就会提示输入与块一同存储的数据如钻孔编号煤层厚度赋存层位等等属性也可以是不可见的即不能显示或打印但是属性中的信息存储在图形文件中可通过 ATTEXT 命令写入提取文件 1属性的作用1在对带有属性的块插入过程中给出注释2可提取保存在图形数据库文件中的关于每个块插入的数据2图块属性定义定义图块属性的方式选择[绘图][块][定义属性]菜单命令命令行attdefATT↙执行过程命令执行后打开属性定义对话框属性选项组设置属性标记提示内容及缺省属性值标记T 属性在图块中的显示标记提示M 在插入属性块时命令行提示的内容若想在提示中显示前导空格在字符串前添加一\若需第一个字符为\则在字符串前面再添加一个\ 值L 指定属性默认的值插入点选项组指定属性的插入位置直接在坐标框中输入值或单击拾取点按钮然后鼠标在屏幕上选位置文字选项选项组设置文字对齐方式样式高度旋转角等在上一属性下对齐选择框使得属性定义的标记直接放在前一个属性定义的下面注 1属性定义后可作为块定义中的对象来选择 2标记中不能含有空格 3同一块中不能有同名标记的两个属性即块中的每个属性都有自己唯一的标记 4标记只是出现在属性定义中块插入时不会出现 5无论是否可见属性值都与属性相连接 6如果已将属性定义合并到块中只要插入块系统就会提示已经为属性指定的文字串 3属性的编辑包括属性定义与块相关联前的编辑和已经附着在块上并插入图形中的属性 A属性定义与块相关联前的编辑操作格式DDEDIT↙∣修改→对象→文字执行后选择要编辑的对象弹出编辑属性定义对话框 B 编辑附着在块上的属性操作格式 ATTEDIT↙∣修改→对象→属性→单个∣修改II →命令执行后选择要编辑的块弹出增强编辑属性对话框根据需要输入编辑信息8重命名图块若图块是外部图块文件可直接在计算机中选中该图块文件对其进行重命名若图块是内部图块有如下几种方式调用rename命令重命名图块 [格式][重命名]菜单命令命令行rename↙命令执行后打开重命名对话框 9 删除图块若图块是外部图块文件可直接在计算机中找到该文件对其进行删除若创建的是内部图块有如下几种方式调用purge命令删除图块 [文件][绘图实用程序][清理]菜单命令命令行purge↙命令执行后打开清理对话框二外部参照Xref 问题的提出将一图形作为块插入到当前图形中时系统会把块定义和相关联的几何图形存储在当前图形数据库中原图形的改动并不影响当前图形中的块此种情况下要更新图形就必须重新插入这些块使当前图形得到更新这就带来一个问题若已经插入了多个图形文件那么进行更新操作时可能出现遗漏现象而得不到及时更新外部参照的定义就是把其他图形链接到当前图形中当把图形作为外部参照插入时原图形的修改会使得当前图形自动更新外部参照与块的区别将图形作为块插入到当前图形中时块存储在当前图形数据库中但不随着原图形的改动而改变而作为外部参照附着时会将参照图形链接到当前图形中当打开外部参照时对参照图形所做的改动都会反映到当前图形中外部参照的功能 1把需要不断修改的部件图性组合成总装配图 2合并多个用户绘制的图形保持与用户间的修改同步 3实时动态的改变原图形确保显示参照图形的最新版本在打开或打印图形时系统自动重载每个外部参照所以它反映了参照图形文件的最新状态 1 外部参照的类型附加型可以嵌套在其它外部参照中即可以附着包含其他外部参照的外部参照注可以附着任意个具有不同位置缩放比例和旋转角的外部参照副本也可控制参照中依赖图层和线型的特性附着外部参照时所有依赖符号图层线型标注样式块等将被添加在当前图形符号表中并加上外部参照名称和∣作为前缀如名为参照1的外部参照且它有一名为图层1的图层会向当前图层添加名为参照1∣图层1的图层当把某图形当作附加型外部参照时附着在此图形的外部参照也会包含其中 2附加型外部参照操作格式参照工具栏按钮｜插入→外部参照｜XATTACH XREF ↙执行后先是出现选择参照文件对话框打开相应文件后出现外部参照对话框然后选择附加型 3覆盖型外部参照在参照某个图形时而其他参照该图形文件的用户没有必要看到它这时使用覆盖型操作格式插入→外部参照｜XATTACH↙执行过程a输入命令后出现选择参照文件对话框打开相应文件出现外部参照对话框 b外部参照对话框中选择覆盖型 c通过定点设备或键盘输入的方式指定插入点或缩放比例和旋转角度 d点击确定按钮即可 4外部参照管理器的使用课后练习1图块分为和两类 2在命令行中执行命令可以创建内部图块执行命令可以直接插入图块3外部参照分为和两类 4执行wblock命令可创建并将其以文件的形式保存到计算机中以供其他图形文件调用判断题上机操作题覆盖型覆盖外部参照用于在网络环境中共享数据通过覆盖外部参照无需通过附着外部参照来修改图形便可以查看图形与其他编组的图形的相对关系注解当外部参照为覆盖型时其它嵌套的覆盖型参照被忽略即嵌套的覆盖型外部参照不能显示也即不能读入嵌套覆盖型外部参照一个图形可以作为外部参照同时附着到多个图形中同样也可以将多个图形作为外部参照附着到单个图形中操作格式参照工具栏按钮｜插入→外部参照管理器｜XREF ↙执行后打开外部参照管理器对话框注 A拆离功能将在当前图形中删除外部参照的所有副本和清除外部参照的定义 B只能拆离直接附着或覆盖到当前图形中的外部参照而嵌套的外部参照和由另一个外部参照或块所参照的外部参照不能拆离 C与拆离不同卸载不是永久地删除外部参照仅仅是抑制其显示和重生成在当前图形任务中不需要参照图形但要用于最终打印时可采用卸载方式此时可通过重载方式将卸载的参照添加上 D绑定指将外部参照图形及其符号表块文字样式图层线型表等转换为当前图形的一部分变成图形的固有部分不再是外部参照可分为绑定和插入两种绑定是将选定的外部参照定义绑定到当前图形如若有一个绑定1的外部参照它包含一个名为图层1的图层则绑定后绑定1｜图层1变名为绑定10图层1的内部定义图层若存在同名的内部符号表定义则0中的数字会自动增加插入是使用与拆离和插入参照图形的相似方法将外部参照绑定到当前图形外部参照的命名不再是块名0符号名如上的名称变为局部定义的图层1若内部符号表与绑定的符号具有相同名称符号表中的数字也不会自动增加内部图。
CAD教程 第十节 块与外部参照
熟练掌握块及外部参照 概念和使用。
本节要点
②对于块中其它图层上的对象，
若块中有与图形图层同名的层， 块中该层上的对像仍绘制在图 中的同名层上，并按图中该图 层的颜色与线型绘制。块中其 他图层上的对象仍在原来的层 上绘出，并给当前图形增加相 应的图层。
③如果插入的块由多个位于 不同图层上的对象组成，那 么冻结某一对象所在的图层 后，此图层属于块上的对象 就会变得不可见；当冻结插 入块时，不管块中各对象处 于哪一层，整个块均变得不 可见。
（3）定义块前，用户可以修改属性定义。 （4）插入块时，AutoCAD通过提示要 求用户输入属性值。插入块后，属性 用它的值表示。因此，同一个块，在 不同点插入时，可以有不同属性值。 如果属性只值在属性定义时规定为常 量， AutoCAD则不询问它的属性值。
（5）插入块后，用户可以改变属性的 显示可见性；对属性作修改；把属性单 独提取出来写入文件，以供统计、制表 使用；还可以与其他高级语言或数据库 进行数据通信。
④线型设置By Block，即线型为随
块方式，此时作图的线型为 CONTINUOUS。在该线型设置下 绘制的对象做成块后，块成员的线 型将随块的插入而与插入时的当前 层保持一致，但前提是在插入块时 的线型为“By Layer”形式。
⑤颜色设置，见颜色设置为“By Block”方式后，绘图的颜色为白 色，当把在该颜色设置下绘制的 对象做成块后，块成员的颜色将 随着块的插入而与当前层的颜色 一致，但前提是在插入块时当前 层的颜色应设置成“By Layer”形 式。
（3）重载，更新外部参照文件。 （4）卸载，从当前图形文件中， 移走不需要的外部参照文件，但 仍保留路径，以便重载。 （5）绑定，将外部参照文件转换 成一个正常的块。
CAD绘图中的块与外部参照的应用技巧
CAD绘图中的块与外部参照的应用技巧在CAD软件中，块与外部参照是非常重要的功能，可以大大提升我们的绘图效率和灵活性。
本文将介绍CAD绘图中块与外部参照的使用技巧，帮助读者更好地应用这些功能。
一、块的应用技巧1. 创建块：在CAD中，我们可以将一组对象合并成为一个块，以便在绘图中反复使用。
创建块可以通过命令行输入“BLOCK”或者点击工具栏中的“创建块”按钮来实现。
创建块时，可以选择创建基于选择集的块或者手动选择对象。
创建块时，最好给块一个有意义的名称，以方便后续使用。
2. 插入块：插入块是将已经创建好的块放置到绘图中。
插入块可以通过命令行输入“INSERT”或者点击工具栏中的“插入块”按钮来实现。
插入块时，可以选择块的位置、比例尺和旋转角度等参数。
插入后的块可以自由移动、缩放和旋转，便于进行编辑和调整。
3. 编辑块：当我们需要对块进行修改时，可以通过命令行输入“BEDIT”命令或者点击工具栏中的“编辑块”按钮来启动块编辑模式。
在块编辑模式中，我们可以对块内的对象进行添加、删除、移动、复制等操作。
完成后，退出块编辑模式，块的所有实例都会同步更新。
4. 块属性：在块内部可以添加属性，用于输入相关信息，如图纸名称、设计人员等。
可以通过命令行输入“ATTDEF”命令或者点击工具栏中的“添加属性定义”按钮来添加属性。
属性定义后，可以通过命令行输入“-ATTEDIT”命令或者点击工具栏中的“编辑属性”按钮来编辑属性值。
5. 块属性提取：当我们需要提取块内的属性信息时，可以通过命令行输入“ATTOUT”命令或者点击工具栏中的“属性提取”按钮来实现。
属性提取后，可以将属性信息保存为外部文件，以便用于其他用途。
二、外部参照的应用技巧1. 插入外部参照：外部参照是将其他DWG文件插入到当前绘图中，以便在绘图中引用和修改。
插入外部参照可以通过命令行输入“XREF”或者点击工具栏中的“外部参照管理器”按钮来实现。
插入外部参照后，可以选择是否按比例尺插入、是否嵌套插入和是否链接到外部文件等选项。
CAD中外部参照和图块有什么不同
CAD中外部参照和图块有什么不同无论是AutoCAD还是其它CAD，都提供了外部参照的功能，有些初学者对外部参照的作用不是很清楚，有些对图块和外部参照的区别不太了解，在此简单讲一下，希望能对一些初学者有所帮助。
CAD中外部参照和图块有什么不同一、外部参照的概念可以从CAD帮助中摘取一段对外部参照的解释：可以将整个图形作为参照图形(外部参照)附着到当前图形中。
通过外部参照，参照图形中所作的修改将反映在当前图形中。
附着的外部参照链接至另一图形，并不真正插入。
因此，使用外部参照可以生成图形而不会显著增加图形文件的大小。
通过使用参照图形，用户可以通过在图形中参照其他用户的图形协调用户之间的工作，从而与其他设计师所做的修改保持同步。
用户也可以使用组成图形装配一个主图形，主图形将随工程的开发而被修改。
确保显示参照图形的最新版本。
打开图形时，将自动重载每个参照图形，从而反映参照图形文件的最新状态。
请勿在图形中使用参照图形中已存在的图层名、标注样式、文字样式和其他命名元素。
当工程完成并准备归档时，将附着的参照图形和当前图形永久合并(绑定)到一起。
上述说法很抽象，简单解释一下：假设A是当前图，B是作为外部参照的图纸，当B作为外部参照插入到A中时，在A图中可以完整显示B图中的内容，但A图保存时大小不会有明显变化，只是保存B 图的路径。
当B图被修改后，A图中B图部分将自动更新，如果B图被删除或移走，再打开A图示，B图内容将不会被显示，因此当将A 图传给其他人时，必须将B图一起传给对方。
当A图处于打开状态时，B图被修改和保存，A图会提示外部参照已经更新，可以直接重载。
A 图中除插入B外，还可以插入其他图作为外部参照。
B图除插入到A图中外，还可以插入到其他图中作为外部参照。
二、外部参照的简单应用不知道上面这一段类似绕口令一样的文字是否将外部参照的基本特性是否说清楚了，也许结合实际应用会更明白一些。
外部参照目前看到的用法主要有两种：一是标准化，二是协同设计。
测绘工程CAD7-块与外部参照
测绘工程CAD7-块与外部参照测绘工程 CAD7 块与外部参照在测绘工程中，CAD（计算机辅助设计）软件的应用是至关重要的。
其中，“块”与“外部参照”是两个非常有用且强大的功能，它们能够显著提高绘图效率和准确性，优化设计流程。
首先，让我们来了解一下“块”。
在 CAD 中，块是将多个对象组合在一起形成的一个单一对象。
想象一下，在绘制测绘图纸时，经常会出现一些重复出现的元素，比如标准的符号、标志或者特定的组件。
如果每次都要重新绘制这些元素，不仅费时费力，还容易出现不一致的情况。
而将这些元素定义为块，就可以像使用一个单独的对象一样进行操作。
比如说，在测绘图中常见的指北针符号。
我们可以将其创建为一个块，然后在需要的地方插入这个块，而无需每次都重新绘制指北针的各个细节。
这样一来，不仅保证了指北针在不同位置的一致性，还大大节省了绘图时间。
创建块的过程也相对简单。
选择要组合成块的对象，然后使用CAD 中的相应命令，为块指定一个名称和基点。
基点就像是块的“定位点”，在插入块时，通过指定基点的位置来确定块在图纸中的位置。
在使用块时，可以根据需要对其进行缩放、旋转和镜像等操作，以适应不同的绘图场景。
而且，块还可以带有属性，例如零件的编号、名称、材料等信息，这些属性可以在插入块时进行输入或修改，进一步增加了块的灵活性和实用性。
接下来，我们再看看“外部参照”。
外部参照可以理解为将一个外部的 CAD 图形文件链接到当前正在绘制的图形中。
这有点像在一本书中引用了另一本书的内容，但引用的内容仍然是保存在原来的书中。
在测绘工程中，可能会有多个相关的图纸需要协同工作。
例如，一个大型项目的总平面图、各个分区的平面图以及详细的剖面图等。
如果将这些图纸分别作为外部参照引入到一个主图纸中，就可以在主图纸中直观地看到各个部分之间的关系，而无需在多个文件之间频繁切换。
外部参照的优点是，它不会增加当前图形文件的大小，因为实际的图形数据仍然保存在外部参照文件中。
CAD块属性和外部参照
本章目标
了解创建和插入【设计中心】文件 了解对象编组 了解外部参照 掌握创建属性 熟练掌握块操作
2
9.1 块操作
9.1.1 9.1.2 9.1.3 9.1.4 9.1.5 9.1.6 9.1.7 块的特点 创建块 块存盘 插入块 利用【特性】选项板编辑块 设置插入基点 删除图块
9
9.1.7 删除图块
若用户不需要使用已定义的某个图块，则可将其删除， 其操作方法是：执行【文件】→【绘图实用程序】→ 【清理】菜单命令 在该对话框中选中【查看能清理的项目】单选项，然 后在【图形中未使用的项目】栏中单击【块】选项前 的图标，弹出下级菜单，显示了能够清理的图块名称， 选中该图块名称，单击【清理】按钮即可
3
9.1.1 块的特点
图块是一组图形实体的总称，在该图形单元中，各 实体可以具有各自的图层、线型、颜色等特征。在 应用过程中，AutoCAD将图块作为一个独立的、完 整的对象来操作。用户可以根据需要按一定比例和 角度将图块插入到任一指定位置 通过修改图块也可为用户的工作带来较大的方，AutoCAD将自动地更新图中插入的所有该图块
10
9.2 创建属性
9.2.1 9.2.2 9.2.3 9.2.4 9.2.5 9.2.6 9.2.7 9.2.8 属性特点 定义属性 修改属性定义 将属性与图块进行重定义 为图块指定属性值 属性显示控制 利用对话框编辑属性值 块属性管理器
11
9.2.1 属性特点
属性是与图块相关联的文字信息。属性定义是创建属 性的样板，它用于指定属性的特性及插入块时将显示 的提示信息 当用户为图块指定了属性并将属性与图块再重新定义 为一个新的图块后，即可为图块指定属性值。属性必 须依赖于块而存在，没有块就没有属性 要为图块指定相应的属性值，首先要为图块定义属性， 再将属性与图块一同再定义为一个新的图块，此时即 可插入前面定义的包含属性的图块，然后根据系统提 示修改图块属性值即可
AutoCAD教学课件第9章 图块与外部参照
9.3 带属性的块
工程图中有许多带有不同文字的相同图形，文字相对于图形 的位置固定。这些在图块中可以变化的文字称为属性。创建图块 前，首先创建属性，然后包含属性创建块。插入有属性的图块时， 用户可以根据具体情况，通过属性来为图块设置不同的文本信息。 9.3.1 定义属性
属性是与块相关联的文字信息。属性定义包括属性文字的特性及 插入块时系统的提示信息。
9.2.3 插入块
1．【名称】组合框 该组合框用来指定需要插入的块。可在【名称】下拉列表中选择 内部的块；也可以单击其后的按钮通过指定路径选择图形文件。 如果选择图形文件，在【路径】标签后将显示其路径。
2．【插入点】选区 用于指定块参照在图形中的插入位置。有两种方式可供使用 勾选【在屏幕上指定】选项，单击按钮后根据提示在图形区使用
9.2 创建块
使用块之前，首先要创建块。AutoCAD提供的块有两种类型：
内部块：使用block命令通过【块定义】对话框创建，这种方 式将块储存在当前图形文件中，只能在本图形文件调用或使用 设计中心共享。
外部块：使用wblock命令通过【写块】对话框创建，这种操作 将块保存为一个图形文件，在所有的AutoCAD图形文件中均可 调用。
为了解决上述问题，AutoCAD引入了“块”的概念，块作为一个图形对象是一 组图形或文本的总和。在块中，每个图形要素有其独立的图层、线型和颜色特征， 但系统把块中所有要素实体作为一个整体进行处理。将创建好的“块”以不同的比 例因子和旋转角度插入到图形中，AutoCAD系统只记录定义“块”时的初始图形数 据，对于插入图形中的“块”，系统只记录插入点、比例因子和旋转角度等数据。
9.3.5 块的属性编辑
属性定义可以在创建块之前修改，也可以在创建块之后修改。 1. 块创建前的属性定义修改 属性定义的修改可以在块定义前进行，可以修改属性项的名称、 提示信息和默认值。 2. 使用【增强属性编辑器】编辑属性（块创建后）
第八章 块与外部参照
Block
三、块的插入 Insert
按“浏览”按钮，指定要作为块插入的磁盘中的图形文件 指定要插入的块的名称。按 名称。系统将打开标准的“选择图形文件”对话框，用户可选 下拉按钮可显示当前图中所有块 择作为块插入的图形文件名，而后系统将自动在当前图中生成 名，以供用户选择。 相应的同名内部块，并在“路径：”后显示所选图形文件的路 确定块插入后X、 径。 Y、Z方向的比例 输入插入点的X、Y、Z 确定块插入后的 因子。 旋转角。 坐标 。
第八章 AutoCAD 块与外部参照
八、重定义块 图块的重定义是加快绘图过程的一种方法。开始绘 图时，用户可用简化的块定义，在图形所需处进行多次插 入，待整个图形将要绘制完毕时，再将简化块替换成内容 完整的块。这样在中间的图形编辑过程中就能节省大量的 图形重新生成时间。 1．图形内部图块的重定义 当用户需要替换图形文件的一个内部图块的所有插
第八章 AutoCAD 块与外部参照
九、属性
1.属性的基本概念
属性（Attribute）类似于商品上的附加标签，可能包
含商品的各种信息，例如型号、材料、生产者、价格等。用 户可通过属性给图形中加上适当的文字说明，并可将它们单
独收集到磁盘文件中，供诸如材料明细表之类的应用程序进
行处理。 属性是包含文字信息的特殊实体，是从属于块的非图 形信息，是块的一个组成部分。 即：块＝一组图形实体＋属性。
测绘工程教研室：夏小裕
第八章 AutoCAD 块与外部参照 一、块的基本概念 二、块的定义 三、块的插入 四、块的阵列插入 五、存贮外部块 八、重新定义块 九、属性的基本概念 十、属性的定义 十一、改变属性显示方式 十二、编辑属性定义
六、定义图形的插入基点 十三、编辑属性 七、块的分解 十四、属性的全局编辑
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
1)属性的作用 (1)在对带有属性的块插入过程中，给出注释。
(2)可提取保存在图形数据库文件中的关于每个块插
入的数据。 2)图块属性定义
定义图块属性的方式 选择[绘图][块][定义属性]菜单命令。
命令行:attdef（ATT）↙ 。
执行过程 命令执行后，打开“属性定义对话框”。
数据库原理与应用 19
数据库原理与应用
32
1. 外部参照的类型
附加型：可以嵌套在其它外部参照中。即：可以附着包含其他
外部参照的外部参照。 注：可以附着任意个具有不同位置、缩放比例和旋转角的外部 参照副本。也可控制参照中依赖图层和线型的特性； 附着外部参照时，所有依赖符号(图层、线型、标注样式、
块等)将被添加在当前图形符号表中,并加上外部参照名称
数据库原理与应用
23
3）属性的编辑 包括属性定义与块相关联前的编辑和已经附着在块上并 插入图形中的属性。 A.属性定义与块相关联前的编辑
操作格式：DDEDIT↙∣修改→对象→文字。
执行后,选择要编辑的对象,弹出“编辑属性定义”对话框：
说明：该命令只能修改与块定义前的属性。
数据库原理与应用 24
B. 编辑附着在块上的属性
和“∣”作为前缀。如名为“参照1”的外部参照且它有一 名为“图层1”的图层，会向当前图层添加名为“参照1∣
图层1”的图层；
当把某图形当作附加型外部参照时，附着在此图形的外 部参照也会包含其中。
数据库原理与应用 33
覆盖型：覆盖外部参照用于在网络环境中共享数据。通
过覆盖外部参照，无需通过附着外部参照来修改图形便可以 查看图形与其他编组的图形的相对关系。 注解： 当外部参照为覆盖型时，其它嵌套的覆盖型参照被忽略,
数据库原理与应用 2
内容提要
• 图块的定义
• 图块的使用
• 块的分解与重定义
• 块的嵌套
• 块的属性
• 块的重命名及删除
• 外部参照
数据库原理与应用 3
6.1 块的定义
一、定义：块指那些组合起来形成单个对象(或称为块定义)的对
象集合。 具有以下特点： 积木式绘图； 建立图形符号库； 所有图形编辑和查询命令都适用于块； 块的嵌套,允许嵌套，但不允许循环调用。 块的分解,用explode命令对其分解成单体；
么进行更新操作时可能出现遗漏现象而得不到及时更新。
外部参照的定义：就是把其他图形链接到当前图形中。当把 图形作为外部参照插入时，原图形的修改会使得当前图形 自动更新。
30
数据库原理与应用
外部参照与块的区别：
将图形作为块插入到当前图形中时,块存储在当前 图形数据库中,但不随着原图形的改动而改变。
而作为外部参照附着时，会将参照图形链接到当
数据库原理与应用
5
三、内部图块的定义方法
• • • • 【命令】 block/bmake 【菜单】绘图(D)→块→创建… 【工具】 【注意】 –Block/bmake命令定义的块，只能在存储该块的图 形中使用 –块定义的对象必须已经被画出 • “块”定义对话框的组成和选项说明 见下图所示
数据库原理与应用 6
操作格式： ATTEDIT↙∣修改→对象→属性→单个
∣”修改II” → 命令执行后,选择要编辑的块,弹出“增强编 辑属性”对话框，根据需要输入编辑信息。
数据库原理与应用
25
8.重命名图块
若图块是外部图块文件，可直接在计算机中选中该图
块文件对其进行重命名。 若图块是内部图块，有如下几种方式调用rename命令 重命名图块： [格式][重命名]菜单命令； 命令行：rename↙。 命令执行后，打开“重命名”对话框。
输入要定义 的图块名 单击返回绘图区， 选择插入基点
单击返回绘图区， 选择图块对象 选择对象生成块后 对象不转为块 选择对象生成块后 对象转为块
不创建块定 义预览图标
选择对象生成块后 对象被删除
创建块定义 预览图标 指定块插入 时的单位 对图块进 行说明
连接到外 部文件或
数据库原理与应用 7
四、外部图块(块作为独立的图形文件)
即嵌套的覆盖型外部参照不能显示，也即不能读入嵌套覆盖
型外部参照。 一个图形可以作为外部参照同时附着到多个图形中。同样， 也可以将多个图形作为外部参照附着到单个图形中。
数据库原理与应用
34
2.附加型外部参照
操作格式：“参照”工具栏 按钮｜插入→外部参照
｜XATTACH/ XREF ↙。
执行后，先是出现“选择参照文件”对话框，“打开”
前图形中，当打开外部参照时，对参照图形所做的改
动都会反映到当前图形中。
数据库原理与应用
31
外部参照的功能：
(1)把需要不断修改的部件图性组合成总装配图。 (2)合并多个用户绘制的图形，保持与用户间的修改同步。
(3)实时动态的改变原图形，确保显示参照图形的最新版本。
在打开或打印图形时，系统自动重载每个外部参照，所以 它反映了参照图形文件的最新状态。
数据库原理与应用
20
“模式” 选项组 不可见(I):控制插入块时属性值是否可见。选取后，在向 当前图形插入块时将不显示属性值； 固定(C):控制属性值。该模式下,向当前图形中插入块时 将赋予该属性一固定值,即常量属性； 验证(V):控制属性的验证操作。选取该模式, 插入块时， 系统提示核对输入的属性值是否正确； 预置(P):控制属性的缺省值。选取该模式，向当前图形
• 【功能】以定数、定距方式插入图块的操作方
法与用点定数、定距对象类似。 • 【命令】 DIVIDE/MEASURE • 【菜单】绘图→点→定数等分/定距等分
数据库原理与应用
13
图块(椭圆 和线段)
对齐等分模式
不对齐等分模式
将弧线定数等分示意图 对齐图块和对象： 指定插入块的 X 轴 方向与定数等分对象在等 分点相切或对齐。
数据库原理与应用 17
说明
定义块时，属性必须定义后才能被选定。只要插入带
有可变属性的块，系统就会提示输入与块一同存储的数据，
如钻孔编号、煤层厚度、赋存层位等等。
属性也可以是不可见的，即不能显示或打印。但是， 属性中的信息存储在图形文件中，可通过 ATTEXT 命令写 入提取文件。
数据库原理与应用
14
数据库原理与应用
6.3 块的分解与重定义
一、块的分解
【功能】将块引用分解成单个对象
【命令】explode
【菜单】修改\分解
【注意】
–块分解是将块分解成为组成该块的实体对象；
–只是对块引用的分解，原定义的块仍然存在。
数据库原理与应用 15
二、块的重新定义
【功能】将原有块加入或删除部分单体，或将原有的块重新定义。
块的属性，每个块本身具有的特性信息；
节省存储空间。
数据库原理与应用 4
6.1 块的定义
二、图块的分类
图块是CAD操作中比较核心的工作，分为内部图块 和外部图块两类。内部图块只能在定义它的图形文件 中调用，存储在图形文件内部；外部图块是以文件的 形式保存于计算机中，可以将其调用到其他图形文件 中。
注：
（1）属性定义后,可作为块定义中的对象来选择; （2）标记中不能含有空格； （3）同一块中不能有同名标记的两个属性，即：块中的每 个属性都有自己唯一的标记。
（4）标记只是出现在属性定义中，块插入时不会出现；
（5）无论是否可见，属性值都与属性相连接。 （6）如果已将属性定义合并到块中，只要插入块，系统就 会提示已经为属性指定的文字串。
• 【功能】将块或图形对象保存到一独立的图形
文件中。新的图形将图层、线型、样式及其他 设置应用于当前图形中，该图形文件可以作为 块定义在其他CAD图形中使用。 • 【命令】Wblock 执行后，弹出“写块”对话框(如下图)。
数据库原理与应用 8
选择已有的图块 将整个图形作 为一个图块 指定要保存为 文件的对象。
数据库原理与应用 16
7. 块的属性
图块属性即图块的附加信息。 绘制图形时，常需要插入多个带有不同名称或附加信息 的图块，如果依次对各个图块进行标注，则会浪费很多时间。 为图块定义属性，在插入图块的时候为图块指定相应的属性
值，这样可以提高绘图效率。
在如绘制“煤厚等值线”图时，需要附加一些属性（如钻 孔名称和厚度、断层大小和性质等）信息，可以表格形式显 示。若需要多次插入这个表格图块，则可将这些属性值定义 给图块，在插入图块的同时，即可为其指定相应的属性值， 从而避免了多次重复的操作 。
相应文件后，出现“外部参照”对话框，然后选择“附加 型”。
数据库原理与应用
35
数据库原理与应用
36
3.覆盖型外部参照
在参照某个图形时，而其他参照该图形文件的用户没有必要 看到它，这时使用覆盖型。 操作格式：插入→外部参照｜XATTACH↙。 执行过程： a.输入命令后，出现“选择参照文件”对话框，“打
插入块时将使用缺省值作为该属性的属性值。
数据库原理与应用 21
“属性”选项组：设置属性标记、提示内容及缺省属性值。 标记(T): 属性在图块中的显示标记;
提示(M): 在插入属性块时，命令行提示的内容; 若想在提示中显示前导空格，在字符串前添加一“\”,若需
第一个字符为“\”,则在字符串前面再添加一个“\”。
数据库原理与应用
1
第六章 块和外部参照
教学目的与要求
通过本章的学习，要求大家熟练掌握块定义、 写块命令；插入块命令；块作为独立文件的保存方 法；块分解命令(EXPLODE)以及块属性的设置方法； 了解不同类型的外部参照定义以及设置方法，熟练
掌握外部参照的在位编辑和修改，学会外部参照管
理器的使用方法。
值(L): 指定属性默认的值。 “插入点”选项组：指定属性的插入位置。直接在坐标框中输入 值或单击“拾取点”按钮，然后鼠标在屏幕上选位置。 “文字选项”选项组:设置文字对齐方式,样式,高度,旋转角等。
