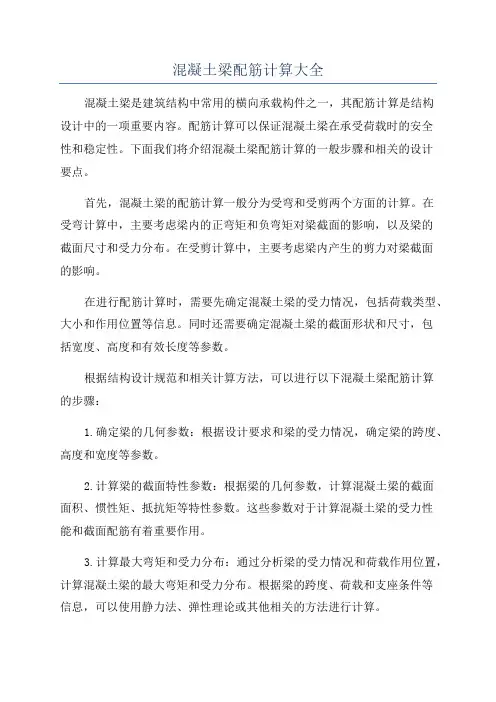

混凝土梁配筋计算大全混凝土梁是建筑结构中常用的横向承载构件之一，其配筋计算是结构设计中的一项重要内容。
配筋计算可以保证混凝土梁在承受荷载时的安全性和稳定性。
下面我们将介绍混凝土梁配筋计算的一般步骤和相关的设计要点。
首先，混凝土梁的配筋计算一般分为受弯和受剪两个方面的计算。
在受弯计算中，主要考虑梁内的正弯矩和负弯矩对梁截面的影响，以及梁的截面尺寸和受力分布。
在受剪计算中，主要考虑梁内产生的剪力对梁截面的影响。
在进行配筋计算时，需要先确定混凝土梁的受力情况，包括荷载类型、大小和作用位置等信息。
同时还需要确定混凝土梁的截面形状和尺寸，包括宽度、高度和有效长度等参数。
根据结构设计规范和相关计算方法，可以进行以下混凝土梁配筋计算的步骤：1.确定梁的几何参数：根据设计要求和梁的受力情况，确定梁的跨度、高度和宽度等参数。
2.计算梁的截面特性参数：根据梁的几何参数，计算混凝土梁的截面面积、惯性矩、抵抗矩等特性参数。
这些参数对于计算混凝土梁的受力性能和截面配筋有着重要作用。
3.计算最大弯矩和受力分布：通过分析梁的受力情况和荷载作用位置，计算混凝土梁的最大弯矩和受力分布。
根据梁的跨度、荷载和支座条件等信息，可以使用静力法、弹性理论或其他相关的方法进行计算。
4.确定受拉筋的配筋率：根据梁的受力情况和材料特性，确定梁截面中的最大受拉应力和混凝土的容许拉应力，从而计算混凝土梁中所需的受拉筋的面积和间距。
配筋率一般按照规范要求进行确定。
5.确定受压区配筋率：根据梁的受力情况和材料特性，确定梁截面中的最大受压应力和混凝土的容许压应力，从而计算混凝土梁中所需的受压区配筋的面积和间距。
配筋率一般按照规范要求进行确定。
6.检查受剪承载力：根据梁的几何形状和受力情况，计算混凝土梁对剪力的承载能力，并进行检查。
如果剪力超过混凝土梁的承载能力，则需要进行剪力加固。
最后，需要注意的是，在进行混凝土梁配筋计算时，需要根据相关的建筑结构设计规范进行设计。
梁配筋图解-(很全)
图2-2-5画的是一端具有悬挑梁 的框架立体图。为了想把框架 示意清楚，没有将柱子把梁包 起并升向上层
图 2-2-5单端悬挑梁轴测投影示意图
图 2-2-6两端悬挑双跨梁集中标注第一行
图 2-2-7两端悬挑双跨梁轴测投影示意图
图2-2-8中被标注的梁，并不是框架梁。该梁的支承点是框架梁。因此它的构 件代号是“L”。
图 2-2-8非框架梁的标注第一行
图 2-2-9以框架梁为支承的梁的标注第一行
小提示：非抗震梁的构件代号，规则中规定的是“L”，习惯上也有用“LL”
的，但剪力墙中的连梁代号，也是“LL”。这点请注意》
二、梁的集中标注中第二行的习惯注法
小提示：梁的集中标注中的第二 行，按规则是写箍筋。但是，也 有的设计图，把通长筋（也叫贯 通筋）写在了第二行。
平法结构钢筋图解讲义
（梁部分）
框架的构件要素
构件分类： 框架梁：屋面框架梁 楼层框架梁 框架柱： 顶层角柱 顶层边柱 顶层中柱 中层角柱 中层边柱 中层中柱 底层角柱 底层边柱 底层中柱 基础梁和筏形基础 或承台、承台梁和桩基础
次梁的概念
构成框架的元素： 框架柱和框架梁。 次梁不同于框架 梁，因框架梁的 支点是框架柱， 而次梁的支点是 框架梁。从而， 它们的钢筋配置 也不一样。如图12中的次梁是支撑 在框架梁上的。
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注 小跨梁的箍筋直径小， 需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据 代表不了右边小跨梁的箍筋。
第三节 原位标注梁的箍筋
“4Φ16”它包含了集中标注 里的“2Φ16”。除去集中标 注的二根“2Φ16”，还剩下 一个“2Φ16”，注意剩下的 不再是长的纵向筋了，这是 两根直角形钢筋 。
混凝土梁设计中的钢筋配筋规范
混凝土梁设计中的钢筋配筋规范一、引言混凝土结构是现代建筑中最常见的结构之一，而混凝土梁作为承受建筑物上部荷载的主要结构，其设计中的钢筋配筋规范十分重要。
本文将从混凝土梁的基本原理出发，分析混凝土梁的设计中的钢筋配筋规范，为混凝土梁的设计提供有益的参考。
二、混凝土梁的基本原理混凝土梁是一种以混凝土为主体材料，钢筋为加强材料的结构。
其主要作用是承受建筑物上部荷载，通过混凝土的受压和钢筋的受拉来分担荷载。
混凝土梁的承载力主要由混凝土的受压强度和钢筋的抗拉强度决定。
因此，在混凝土梁的设计中，钢筋的配筋必须符合规范，以保证混凝土梁的承载力和使用寿命。
三、混凝土梁设计中的钢筋配筋规范1. 钢筋的种类和规格钢筋的种类和规格是混凝土梁设计中钢筋配筋的重要参数。
目前常用的钢筋种类有HRB335、HRB400、HRB500等，其规格分为直径为6、8、10、12、14、16、18、20、22、25、28、32、36、40、50等不同的型号。
在混凝土梁的设计中，应根据荷载大小和混凝土强度等参数来选择合适的钢筋种类和规格。
2. 配筋率配筋率是指混凝土梁截面中钢筋的面积与混凝土梁截面面积之比。
配筋率的大小直接影响混凝土梁的承载力和使用寿命。
一般来说，大型梁的配筋率应控制在1.5%~2.5%之间，小型梁的配筋率可以适当放大。
3. 钢筋的布置方式钢筋的布置方式是混凝土梁设计中钢筋配筋的另一个重要参数。
钢筋的布置方式应根据梁的跨度、荷载大小、混凝土强度等参数来选择。
常用的钢筋布置方式有单向布置和双向布置。
单向布置适用于跨度较大的梁，双向布置适用于跨度较小的梁。
4. 钢筋的保护层厚度钢筋的保护层厚度是指混凝土梁表面到钢筋表面的距离，也是混凝土梁设计中的钢筋配筋规范之一。
保护层厚度的大小取决于混凝土强度、钢筋的直径、混凝土梁的使用环境等因素。
一般来说，保护层厚度应控制在25mm以上。
5. 钢筋的间距和弯曲度钢筋的间距和弯曲度是混凝土梁设计中的钢筋配筋规范之一。
梁设计与配筋控制原则

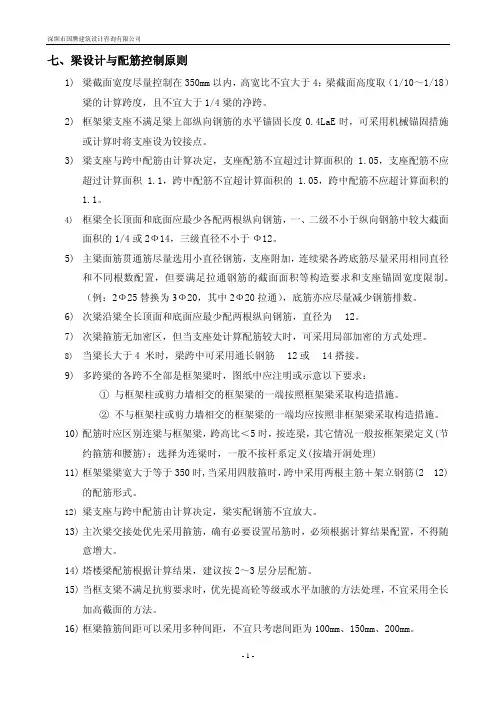

七、梁设计与配筋控制原则1)梁截面宽度尽量控制在350mm以内，高宽比不宜大于4；梁截面高度取（1/10～1/18）梁的计算跨度，且不宜大于1/4梁的净跨。
2)框架梁支座不满足梁上部纵向钢筋的水平锚固长度0.4LaE时，可采用机械锚固措施或计算时将支座设为铰接点。
3)梁支座与跨中配筋由计算决定，支座配筋不宜超过计算面积的 1.05，支座配筋不应超过计算面积 1.1，跨中配筋不宜超计算面积的 1.05，跨中配筋不应超计算面积的1.1。
4)框梁全长顶面和底面应最少各配两根纵向钢筋，一、二级不小于纵向钢筋中较大截面面积的1/4或2Ф14，三级直径不小于Ф12。
5)主梁面筋贯通筋尽量选用小直径钢筋，支座附加，连续梁各跨底筋尽量采用相同直径和不同根数配置，但要满足拉通钢筋的截面面积等构造要求和支座锚固宽度限制。
（例：2Ф25替换为3Ф20，其中2Ф20拉通），底筋亦应尽量减少钢筋排数。
6)次梁沿梁全长顶面和底面应最少配两根纵向钢筋，直径为 12。
7)次梁箍筋无加密区，但当支座处计算配筋较大时，可采用局部加密的方式处理。
8)当梁长大于4 米时，梁跨中可采用通长钢筋 12或 14搭接。
9)多跨梁的各跨不全部是框架梁时，图纸中应注明或示意以下要求：①与框架柱或剪力墙相交的框架梁的一端按照框架梁采取构造措施。
②不与框架柱或剪力墙相交的框架梁的一端均应按照非框架梁采取构造措施。
10)配筋时应区别连梁与框架梁，跨高比＜5时，按连梁，其它情况一般按框架梁定义(节约箍筋和腰筋)；选择为连梁时，一般不按杆系定义(按墙开洞处理)11)框架梁梁宽大于等于350时,当采用四肢箍时，跨中采用两根主筋＋架立钢筋(2 12)的配筋形式。
12)梁支座与跨中配筋由计算决定，梁实配钢筋不宜放大。
13)主次梁交接处优先采用箍筋，确有必要设置吊筋时，必须根据计算结果配置，不得随意增大。
14)塔楼梁配筋根据计算结果，建议按2～3层分层配筋。
15)当框支梁不满足抗剪要求时，优先提高砼等级或水平加腋的方法处理，不宜采用全长加高截面的方法。
梁配筋图解 (很全)
图 2-2-14框架梁加密箍筋的构造示意
（五）非抗震梁且为两肢箍筋标注箍筋法
图 2-2-15非抗震梁两肢箍筋集中标注
图 2-2-16非抗震梁两肢箍筋构造示意
（六）梁的集中标注中第二行的规则示例注法
图 2-2-17梁的集中标注第二行规则示例 注法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则 示例注法，是把通长筋的数量、钢筋强度 等级及直径，写在箍筋行的后面。
简支梁钢筋轴测投影示意图
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》 构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
• 框架梁在接近柱时，梁的高度逐渐变高，见图4-6。梁多出的这部分叫作梁腋。其水平 部分叫作腋宽，垂直部分叫作腋高。梁腋处增设腋筋，而且，箍筋的高度像悬挑梁箍 筋那样也有变化。
注形式 一、 梁的构件代号
二 、梁的集中标注 小提示：如果贴近梁的地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
图 2-1-1 梁的集中标注 注释
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次 改成了四、五行。
集中标注
原位标注
结构平法
集中标注
原位标注 原位标注 原位标注
在上图中，水平方向的梁是1号框架梁 （KL1）。从这个框梁的上边缘，引出一条铅 垂线。在铅垂线的右侧，注有几行字：
图1- 3-1 梁的左右两端上方所标注的4Φ16，包 含了2Φ16通长筋。剩下的2Φ16是两段 直角形筋。直角形筋和2Φ16通长筋是 承受端部的负弯矩的。梁的上部中间的 4Φ16是承受梁中下部的正弯矩的（抗 拉作用），钢筋贯通全梁。
混凝土梁配筋设计规范

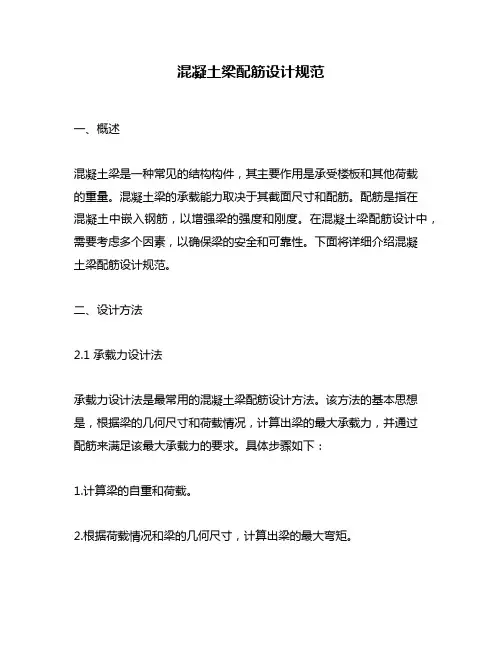

混凝土梁配筋设计规范一、概述混凝土梁是一种常见的结构构件，其主要作用是承受楼板和其他荷载的重量。

混凝土梁的承载能力取决于其截面尺寸和配筋。
配筋是指在混凝土中嵌入钢筋，以增强梁的强度和刚度。
在混凝土梁配筋设计中，需要考虑多个因素，以确保梁的安全和可靠性。
下面将详细介绍混凝土梁配筋设计规范。
二、设计方法2.1 承载力设计法承载力设计法是最常用的混凝土梁配筋设计方法。
该方法的基本思想是，根据梁的几何尺寸和荷载情况，计算出梁的最大承载力，并通过配筋来满足该最大承载力的要求。
具体步骤如下：1.计算梁的自重和荷载。
2.根据荷载情况和梁的几何尺寸，计算出梁的最大弯矩。
3.根据梁的几何尺寸和混凝土等级，计算出梁的截面面积。
4.根据梁的截面积和最大弯矩，计算出混凝土的抗弯强度。
5.根据混凝土的抗弯强度和最大弯矩，计算出最大承载力。
6.根据最大承载力和混凝土的特性，确定配筋位置、直径和间距。
2.2 极限状态设计法极限状态设计法是一种更加精确的混凝土梁配筋设计方法，它考虑了梁在极限荷载下的变形和破坏机制。
该方法的基本思想是，根据梁的几何尺寸和荷载情况，计算出梁在极限荷载下的变形和破坏形态，并通过配筋来确保梁在设计荷载下的安全和可靠性。
具体步骤如下：1.计算梁的自重和荷载。
2.根据荷载情况和梁的几何尺寸，计算出梁的荷载组合。
3.根据荷载组合，计算出梁的变形和破坏形态。
4.根据梁的几何尺寸和荷载组合，计算出混凝土的应力和应变分布。
5.根据混凝土的应力和应变分布，确定配筋位置、直径和间距。
6.根据配筋位置、直径和间距，计算出梁的承载能力。
7.检查梁的承载能力是否满足设计要求。
三、设计要求3.1 强度要求混凝土梁的强度要求应符合国家规定和工程要求。
在设计中，应根据梁的使用条件和荷载情况，确定混凝土的等级和强度等级。
3.2 变形要求混凝土梁的变形要求应符合国家规定和工程要求。
在设计中，应根据梁的使用条件和荷载情况，确定梁的变形限值。
