FA100指纹单门门禁机使用手册

FA－100指纹单门门禁机使用说明1、产品外形2、指示灯说明橙色（左）：系统运行状态指示灯，平时闪烁表示等待输入指纹和密码或对机器进行操作。

红色（中）：电源指示灯，只要通电就会长亮。

绿色（右）：开门指示灯，只有当电锁打开时才会亮（特殊功能除外）。

3、操作说明待机状态下，依次按“＊５＃”这三个键可进入管理设置状态，管理员可根据人性化的语音提示完成所有设置操作。

a)指纹验证：在正常待机状态下直接在传感器上滑动指纹即可验证b)密码验证：在正常待机状态下直接输4位用户编码和4位密码后按“#”键确认，示例“0001****#”c)清除管理员权限若管理员密码遗忘或指纹不被识别，造成无法进入设置界面，这时就得清除管理员权限。

处理方法：先将机器断电，再同时按住2键和8键，接通电源，当听到峰鸣器发出长鸣时松开手。

此时橙色状态指示灯灭，绿色指示灯快速闪烁，提示用户接着输入，请输入超级权限密码1006按＃键确认，此时峰鸣器长鸣三声表示管理员权限已被清除。

d)验证提示语音的开启和关闭待机状态下在3秒内连续按＃键5次或5次以上则可开启或关闭验证提示语音，并语音提示设置成功。

e)Wiegand设置机器背面的26/34拨动开关打到ON时为输出Wiegand34信号，反之Wiegand26。

4、意外报警a)防拆报警机器背板有一防拆开关，当开关打开时机器的报警继电器动作，同时峰鸣器发出报警。

b)开门超时报警当门打开时间超过设置值的一倍后仍未关闭，则机器的报警继电器动作，同时峰鸣器发出报警声。

c)强行开门报警当门关闭时门磁被强行打开，则机器的报警继电器动作，同时峰鸣器发出报警声。

5、技术参数工作电压 DC12V静态工作电流流流145mA动作电流 190mA工作温度 -5℃～+70℃尺寸(mm) 152x81.5x22工作相对湿度 10%～95%指纹采集器滑动指纹采集器按键 12个触摸开关按键主处理板 SmartKM 双核低功耗架构核心识别算法工业级HSA8.0拒真率(FRR) ≤1%认假率(FAR) ≤0.0001%反应时间 ≤1秒工作方式脱机比对方式 1：N认证方式指纹/密码指纹存储容量 200枚U盘功能支持语音提示高清晰人性化语音操作界面报警功能防拆报警/超时开门报警/强制开门报警出门按扭有Wiegand接口支持标准WG26/34输入输出防拆功能有控制电锁可直接控制电锁门铃接口有注：Ｕ盘功能是将机器中已注册的指纹备份到U盘，便于日后恢复到原机器或复制到新机器省却再次录入指纹。

独立门禁机用户手册

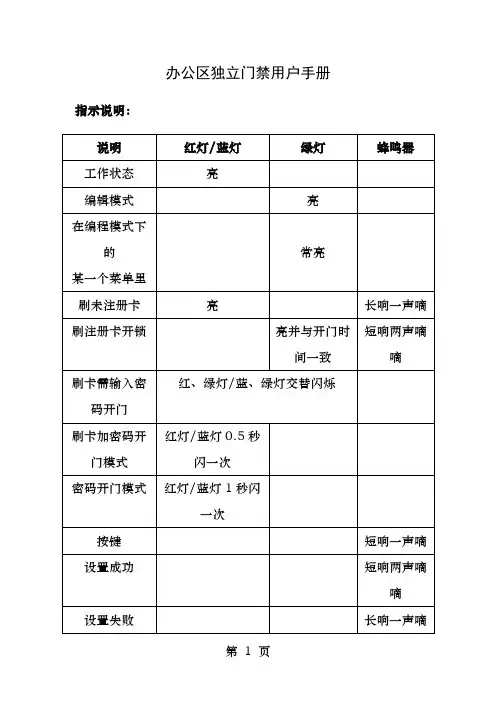

办公区独立门禁用户手册指示说明：操作说明：1.“ENT”键：进入编程模式按4次“ENT”键→输入密码“123456”→按“ENT”键确认（成功进入编程模式）。

注：①“123456”为默认密码。

②如成功进入编程模式蜂鸣器会短响两声嘀嘀，若失败蜂鸣器会长响一声嘀。

2.功能设置（需在编程模式下）1)“0”键：修改编程密码按“0”键→输入新密码→按“ENT”键→再次输入新密码→按“ENT”键→按“9”键退出。

注：①如果增加成功蜂鸣器会短响两声嘀嘀，在家失败蜂鸣器会长响一声嘀。

②密码为6位任意数字。

2)“1”键：连续注册卡片按“1”键→连续刷未注册的卡→按“ENT”键确认→按“9”键退出。

①系统会为每张分配一个编号且默认密码为888888，此密码只能在卡加密码模式下用来开门。

②若系统内没有卡，卡编号从“0001”开始，依次递增，最大不能超过③③增加成功后蜂鸣器会短响两声嘀嘀，如若不成功蜂鸣器就会长响一声嘀。

3)“2”键：单张注册卡片（可连续多张注册）按“2”键→刷卡→输入4位用户编号→按“ENT”→刷下一张卡→输入4位用户编号→按“ENT”键（…连续多张注册）→按“ENT”键→按“ENT”键→按“9”键退出。

注：①系统会为每张分配一个编号且默认密码为888888，此密码只能在卡加密码模式下用来开门。

②如果刷的卡已存在，蜂鸣器会长响一声嘀，可以接着刷下一张卡，如果输入的编号已存在，蜂鸣器会长响一声嘀，可以接着输另外的编号。

4)“3”键：删除注册卡刷卡删除——按3 0键→刷卡→刷下一张卡（…连续刷要删除的卡）→按“ENT”键→按“9”退出。

用户编号删除——按3 1键→输入用户编号→按“ENT”键→输入下一个用户编号→按“ENT”键（…连续多张删除）→按“ENT”键→按“9”退出。

5)“4”键：设置开门，模式卡或密码——按4 0键→按“ENT”键→按“9”退出（默认为出厂设置）。

卡加密码——按4 1键→按“ENT”键→按“9”退出。

S350高端单体门禁使用说明书V1.1-20121226

西奥科技（香港）控股有限公司S350高端单体门禁机产品使用说明书目录第一章安全指南/注意事项 (2)第二章产品介绍 (2)2.1门禁机外观介绍 (2)2.1.1 外型介绍 (2)2.1.2 触摸屏介绍 (3)2.1.3 键盘介绍 (3)2.2功能特征 (3)第三章设备安装 (5)3.1系统配置 (5)3.2接口说明 (5)3.3通讯联网 (6)3.3.1. TCP/IP通讯 (6)3.3.2 TCP网络接线方法 (7)3.3.3 无线网络接线方法 (8)3.4设备安装 (9)3.4.1 安装示意图 (9)3.4.2外接设备接线图 (10)3.5系统安装要求及注意事项 (11)第四章脱机操作说明 (12)第五章产品规格 (15)第一章安全指南/注意事项为确保你的安全及延长产品使用寿命，请在使用前阅读下述安全指南/注意事项：●在使用本机前，必须阅读并理解所有使用指示。

●必须妥善保存使用说明书，以备将来之需要。

●操作时必须遵照所有使用说明。

●请勿使用制造商没有推荐的附设装置。

●请使用产品所配的电源适配器。

在把AC电源线连接到电源插座之前，请检查产品规定的电压是否适合本地电源供应条件。

如果您不能确定使用电源的类型，请与经销商或与当地的电力部门联系。

●本机需要更换配件时，请向维修人员确认使用制造商指定的或性能与原件相同的配件，配件使用不当会损害产品或造成安全隐患。

●若要将本机挂装在墙壁上或其它地方时，请按照制造商推荐的方法进行安装。

●清洁本机前，拔下电源插头。

请使用略湿的抹布清洁本机。

清洁时请勿使用液体清洁剂或喷雾清洁剂。

●不要将本机置于阳光直射处或热源附近，如散热器、暖气设备，火炉或其它发热物体等。

●用户刷卡时，请将卡放置于设备的感应区内并停留片刻约1秒，不要用卡拍打机器以免造成卡的损坏。

●请勿试图自行维修本机。

若本设备发生故障，非专业人员不要打开机器，应及时与当地经销商技术服务中心联系，否则将只予以有偿维护处理。

单门感应密码门禁机使用说明书

单门感应密码门禁机使用说明书产品特性：安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。

安装时请注意门禁机的上下方向。

V2000-C 门禁机接线图：注意：上电前必需确认电源电压为DC12V 和电源的正负极！具体操作说明：一、继电器输出设置方法：PUSH1（J1）和COM （J3）为继电器干触点，PUSH1为常开常闭端，COM 为公共端。

1．J3跳到GND 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与GND 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与GND 断开）。

2． J3跳到12V 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1输出12V ）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1断开12V ）。

3．J3跳线帽取掉时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与COM 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与COM 断开）。

说明：PUSH1（J1）出厂设置为NO ，COM （J3）出厂设置为GND 。

二、门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯齐闪亮。

（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。

（2）输入4位用户号，绿灯亮，输入号有效。

（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。

注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。

门禁系统简易说明书

门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。

2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。

3．出门按纽到控制器建议使用2*0.5以上RVV。

4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。

二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。

双向读卡时，两读卡器不能安装在正背面。

2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。

3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。

四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。

2．安装加密狗驱动。

3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。

（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。

③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。

④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。

⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。

至此，Server已能正常运行。

二门禁软件操作门禁系统的三要素：卡→人员→门。

首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。

单门门禁一体机操作使用说明书

单门门禁一体机操作使用说明书单门门禁是专门为电动门锁及安全防范系统而设计，支持感应卡开门、密码开门、感应卡+密码开门三种开门方式。

操作方便，使用简单，安全可靠。

设备具备超强的抗干扰能力和自我诊断自我保护功能。

支持2000个用户（包括感应卡用户、密码开门用户、感应卡+密码开门用户），而且所有存储信息不会因电源断电而丢失，同时支持外接韦根26读卡器、门铃输出等。

是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。

系统初始编程密码为9 9 9 9进入编程状态按 * 编程密码＃进入系统编程状态。

任何编程设置必须在编程状态下方可进行编程操作，否则任何编程操作均无效，如果已经处于编程状态下，则无须再输入系统编程密码，可直接进行下面相应的编程设置操作，如果在编程状态下10秒种内没有对系统进行任何编程操作，系统将自动退出编程状态，返回正常状态，黄色LED指示灯每秒闪烁一次。

注：在完成所有的设置之前一定要按＃键，否则所有的设置将不保存在编程模式下做以下操作：修改管理员密码按 0 新密码＃管理员编程密码为4位任意数字，按＊可退出添加用户增加卡或卡+密码型用户，按1 读卡＃增加单独密码型用户，按1 输入4位开门密码＃如果添加的卡片超过1张，可以不用按＃而继续读下一张卡片，当所有的卡添加完成再按＃键。

在添加卡加密码用户的同时系统自动生成和卡对应的密码用户，默认的密码为1234（卡加密码用户如何修改密码请参考卡加密码用户修改密码章节）。

删除用户删除全部卡用户：按2 0000 ＃刷卡删除：按2 读卡＃按卡号删除：按7 输入卡号后10位数字＃设置开门方式卡或密码模式：按3 00 ＃卡+密码模式：按3 01 ＃设置开门延时按4 新延时时间＃门继电器输出可以工作在常开或者常闭，工作在常开继电器的输出可以达到3A，工作在常闭可以达到2A，开门延时可以设置在00-99秒，出厂默认设置为6秒。

报警输出时间设置按5 新延时时间＃报警输出时间可以设置在00～99分钟，出厂默认值为3分钟。

AC-05 单门门禁控制器说明书

Ht t p:/ /w ww .mjic ka. c om 2、操作修改一览表功能设置修改开门密码 1 修改开门密码 2 修改编程密码修改安全密码H tt p: //w w w.mj icka .comHt t p:/ /w ww .mjcika.c om 3、找回被遗忘的编程密码或安全密码当用户遗忘了编程密码或安全密码后，可以按以下方式找回编程密码或安全密码。

方式如下：拔掉05控制器的电源插头第一步第二步第三步第四步输入“ **** ”四位新密码输入“ **** ”四位新密码输入“ **** ”四位新密码输入“ **** ”四位新密码输入四位电锁参数（见注3 ）按 # 键 2 秒按1 按2 按3 按4 按6按0按住出门开关按钮, 再插上电源插头松开出门开关按钮感谢您购买本公司门禁考勤系列产品AC- 05。

AC-05是一款支持密码开门的现代先进单门门禁控制器,支持普通/安全工作模式，产品具有防撬报警功能。

安装使用前请仔细阅读本手册。

外形基本尺寸： 12 0mmX1 10mmX 18mm 产品外形结构指示修改电锁参数返回出厂设置输入 “ ** * *” 四位编程密码 (确认 )注意：1、将密码设置为“0000”时，该密码无效。

2、返回出厂设置时须注意，此项操作将取消以前的所有设置。

MODEDO OR1 4 72 5 8 03 6 9② ①例如：假设用户想将当前的开门密码1修改为 1818 。

操作方式如下：按“#” 键2秒输入编程密码（出厂设置为1 234）输入用户想要设置的用户密码 “18 18”即可。

门禁系统使用说明书

门禁系统使用说明书一、系统概述门禁系统是一种用于控制人员进出特定区域的安全设施。

本门禁系统使用说明书旨在帮助用户正确、高效地操作门禁系统，确保系统正常运行，达到安全管理的目的。

二、系统组成1. 门禁主机：安装在门禁控制房内，负责管理和控制整个门禁系统。

主机具备用户管理、权限分配、记录查询等功能。

2. 门禁读卡器：安装在控制区域的门禁位置，负责读取用户卡片上的信息，并将其发送给门禁主机进行验证。

3. 电磁锁：安装在门禁位置的门框上，通过电流控制门的开关。

当门禁主机验证通过后，门禁读卡器会发送信号给电磁锁，使得门能够打开。

4. 指纹识别仪（可选）：用于指纹识别的设备，提供更高级别的身份验证。

5. 告警装置（可选）：用于监测未授权进入或异常情况，并发出警报。

三、使用步骤1. 用户注册用户需要首先注册个人信息，并获得一张门禁卡。

在门禁主机的用户管理界面中，选择“注册新用户”并按照提示输入姓名、身份证号码等信息。

注册成功后，用户将获得一张有效的门禁卡。

2. 刷卡进门用户在进入控制区域时，将门禁卡放置在门禁读卡器上。

读卡器将自动读取卡片上的信息并发送给门禁主机进行验证。

若验证通过，门禁主机将发送信号给电磁锁，门会自动打开，用户可以进入。

3. 退出区域当用户需要离开控制区域时，只需轻推门，门禁系统将自动检测到用户的离开，并将门自动关闭。

4. 权限管理门禁系统支持多级权限管理，管理员可以通过门禁主机进行权限分配。

用户的权限将决定其能否进入某些特定区域。

在门禁主机的管理界面，选择“权限管理”功能，管理员可设定用户的权限级别。

5. 记录查询门禁系统会自动记录用户的进出时间和门禁卡号，并存储在门禁主机中。

管理员可以通过门禁主机的记录查询功能，查看特定时间段内用户的进出记录。

通过该功能，管理员可以进行安全管理和监控。

四、注意事项1. 用户对自己的门禁卡负有保管责任，不得将门禁卡借给他人使用。

若门禁卡遗失或损坏，应及时向管理员报告，由管理员注销失效并重新发放。

单开门禁使用手册

门禁设备管理软件
1、选择通讯方式
右击编辑串行口（使电脑与控制器连接）→新增控制器（使用多个控制器时选择型号）。

2、修改门的参数
右击编辑门参数（双向检测﹑门报警）→双击开放时间（鉴别方式或增加开放时间）→更新控制器参数。

3、定义出入权限
单击出入权限定义→右击新增门禁权限。

4、人员管理
单击人员管理→右击新增人员→照片（可以双击照片）→发卡（读卡器设置然后读卡就可以或直接输入卡号）→设置出入权限（人员过多可以批量发卡）。

5、下载卡到数据库（下载到控制器）
外接电源（门锁com口连接电源+12v 门锁红线连接lockNC 黑线连接外接电源GND）。

单门对讲门禁控制模块使用说明书[资料]

单门对讲门禁控制模块使用说明书[资料] 单门对讲门禁控制模块使用说明书一、概述单门对讲门禁控制模块是针对单门门禁控制需要而开发研制的，具有运行稳定、便于操作、高性价比的特点，全系列所有产品均带有红外遥控功能。

是单门控制场合的首选。

二、使用环境工作温度:0? - 50?储存温度:-20? - 60?相对湿度:5% -95%三、技术参数外接电源 :DC9-12V (建议用线性电源)管理卡容量 :2400张动作时间 :0.05 - 0.5S外型尺寸 :76.2mm * 47mm * 12mm (长 * 宽 * 高)安装尺寸 :71.1mm * 41.9mm (4只Φ3.8mm孔) 四、卡操作说明1、增加管理卡管理卡共2张，一张为增加型管理卡，一张为删除型管理卡。

关闭模块电源，使J2处于短接状态(参考下图所示)。

重新上电，此时红色指示灯和绿色指示灯一起闪烁。

先后用两张卡在感应线圈上方相继刷卡，每刷一张卡，蜂鸣器会发出“Bi-Bi”的提示声。

两张卡刷完后关闭模块电源，重新将J2处于非短接状态，然后重新上电即可。

说明:两张卡中先刷的为增加型管理卡，后刷的为删除型管理卡。

另外:控制模块只接受2张管理卡，刷过2张卡后再刷卡无效。

J2 / J4 J2 / J4短接状态非短接状态(初始化) (正常工作)2、增加用户卡在模块正常工作状况下，先刷增加型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯持续闪烁。

将没有发过的空白卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示增加该张用户卡成功。

增加完所有用户卡或者想停止增加用户卡时，只需再刷一下增加型管理卡即可结束增加操作，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯熄灭。

3、删除单张或多张用户卡在模块正常工作状况下，先刷删除型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时红色指示灯持续闪烁。

将已发过的用户卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示删除该张用户卡成功。

单门门禁机安装说明

三．安装说明卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。

警告：请务带电操作,安装接线时切记先断开电源，确认接线无误后再接通电源！确认电源电压为直流12V 和电源正负极！四.线路连接图: (略，下载可以看到)接线说明:1.第1脚12VDC接电源正极+12V,第2脚GND接电源负极,切记接错会容易烧坏门禁.2.第3脚PUSH为信号线.接电源PUSH端或接锁的GND端.3.第4脚LOCK+为+12VDC电压输出,可接锁的+12VDC.4.第5-6[OPENSW]接出门按钮,不分正负极.5.第7-8[DOORBELL]接门铃,不分正负极.6.当J2跳在2-3脚[Single]的时候，此时为本机读卡，当J2跳在1-2[Double]的时候，可实现本机及分体线圈双向读卡.Reader1接不带灯的分体线圈,Reader2接带灯的分体线圈.J2出厂默认设置为2-3脚[Single]状态7.在J1跳在1-2[NO]的时候，PUSH和GND断开,PUSH为悬空状态,不输出任何信号,当J1跳在2-3[NC]的时候，PUSH和GND导通,PUSH输出GND信号.J1出厂默认设置为1-2脚[NO]状态.特别提示:为保证门禁运行稳定,建议电锁从门禁专用电源接线,不要直接接在门禁。

五．编程设置方法：初始管理密码为12345,用户开门密码为88881. 进入编程状态:按*=>输入管理密码=>按#2.功能设置(需在编程状态下)(1) 修改管理密码按0=>输入新管理密码=>按#=>再输入一次新管理密码=>按#=>按*注:密码为1-10位任意数字(2)增加用户卡①按1=>读卡(可连续读卡)=>按#②按1=>输入该卡10位序列号=>按#③用管理卡授权用户卡:读授权卡=>读用户卡=>读授权卡注:10位卡序列号是EM卡前面的10位10进制ABA码.(3)删除用户卡有四种方法①删除全部用户卡:按2=>按0000=>按#②删除被读的卡:按2=>读用户卡=>按#③删除遗失的卡:按2=>该卡10位序列号=>按#④用管理卡删除用户卡:读删除卡=>读用户卡=>读删除卡注:请谨慎操作”删除全部用户卡”,全部删除用户卡的时候本机会持续鸣叫20秒警示.(4)设置开门模式①读有效卡开门:按300=>按#②读有效卡加密码开门:按301=>按#③读有效卡开门或者输入正确密码开门:按302=>按#注:出厂设置为302读有效卡或者输密码开门(5)设置开门时间按4=>XX=>按#注:XX为01-99单位为秒出厂设置为3秒.(6)修改开门密码:按5=>输入一组1-10位数的新密码=>按#=>再输入一遍1-10位数的新密码=>按#储存.(7)退出编程状态按*键注:一分钟之内不操作任何按键，会自动退出编程状态。

单门门禁机说明书

单门门禁机说明书
主要参数：
额定电压：12VDC
适应电压：8—16VDC
工作电流：＜80mA
读卡距离：0—5cm
相对湿度：10％--90％
有效卡片容量：7281张
识别卡片：EM 或EM 兼容卡
适用范围：
适用于所有院校、公司、事业单位、酒店宾馆、行政机构、花园别墅等。

主要功能：
1、本产品有三种开门方式：密码开门、刷卡开门、密码加刷卡开门；
2、为减少布线，电锁控制端特采用12V 直接输出；输出端设有常开、常闭两个输出；
3、操作简单、易懂，无须专业人员指导即可学会；
接线说明：
+12V 、GND 接直流12V 电源
D0、D1为预留接口
C 、GN
D 为常闭输出
NC 、GND 为常开输出
BELL-、BELL+为外接门铃输出
接线示意图：电源12V +
电源12V -
为外接门铃输出
为外接门铃输出
++。

单门控制器使用手册

单门控制器使用手册一、产品简介单门门禁控制器采用基于32位嵌入式ARM7处理器、网络通信、结合非接触感应智能卡独特的安全性，电控门锁、门磁、红外感应设备组成了智能安全的门禁“出入”系统。

支持C/S软件架构，兼容TCP/IP网络和RS485联网等通信协议，系统除了门禁的基本功能需求外，做到了协议扩展灵活，具有网络联接的保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。

二、功能特点最多可登记用户：2.5万个最大可存储记录数：10万条通讯方式与电脑门禁管理软件通讯：有RS485联网和TCP/IP网络两种通讯方式，RS485联网通讯时默认波特率为9600；通行模式刷卡开门；刷卡+ 用户密码开门（带键盘读卡器）；ID（为用户标识且取后四位数字）+ 四位用户密码，共八位密码开门防遣返重要区域必须遵循一进一出限制，可支持多门防遣返；多卡联动可设定最多2---8个用户一起参与联动开门，进出方向必须一致；时段控制节假日40天（每个门户）；工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段；星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段；发行卡三种时段授权受星期时段控制；受工作日时段控制；特权控制（不受任何时候限制）；常开、常闭及红外线监控设置不同时段的常开常闭；不同时段门红外线监控；实时门磁监控；三、技术参数四、单门控制器外观介绍指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）五、网络拓扑结构图5.1 RS485联网结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。

超过40台控制器或总线长度超过800米，请分成多条总线。

5.2 TCP/IP网络结构图备注：TCP/IP同一时刻通讯时可同时支持多个控制器可用网线直接连电脑设置，支持局域网控制，支持互联网远程控制5.3 单门门禁控制单元示意图六、接线说明6.1 单门门禁控制器接线端子的定义6.2 读卡器的接线一般情况下，读卡器的两条电源线和两条数据线，必须接；蜂鸣器和指示灯线起声光提示作用，不接也能正常使用。

门禁说明书

四门单向门禁控制器使用说明书V1.0.0法律声明商标声明●VGA是IBM公司的商标。

●Windows标识和Windows是微软公司的商标或注册商标。

●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。

责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。

●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

如，提供清晰、可见的标牌，告知相关权利人视频监控区域的存在，并提供相应的联系方式。

关于本文档●本文档供多个型号产品使用，产品外观和功能请以实物为准。

●如果不按照本文档中的指导进行操作而造成的任何损失由使用方自己承担。

●本文档会实时根据相关地区的法律法规更新内容，具体请参见产品的纸质、电子光盘、二维码或官网，如果纸质与电子档内容不一致，请以电子档为准。

●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。

●如果获取到的PDF文档无法打开，请使用最新版本或最主流的阅读工具。

网络安全建议保障设备基本网络安全的必须措施：1.修改出厂默认密码并使用强密码没有更改出厂默认密码或使用弱密码的设备是最容易被“黑”的。

建议用户必须修改默认密码，并尽可能使用强密码（最少有8个字符，包括大写、小写、数字和符号）。

2.更新固件按科技行业的标准作业规范，NVR、DVR和IP摄像机的固件应该要更新到最新版本，以保证设备享有最新的功能和安全性。

IC单门门禁一体机使用说明

SN-K160 IC单门门禁一体机使用说明一、编程设置方法：初始管理密码为12345，用户密码为88881.进入编程状态：按* => 输入管理密码=> 按#2.功能设置（需在编程状态下）（1）修改管理密码：按0 => 输入新管理密码=>按# => 再输入一次新管理密码=>按# =>按*注：密码为4-8位任意数字（2）修改公共开门密码：按5 => 输入一组四位数的新密码=> 按# => 再输入一遍四位数的新密码=> 按# =>按*储存。

注：密码为四位任意数字（3）增加用户卡：按1 => 读卡=> 输入该卡四位数代码=> 连续读卡=> 按# =>按*注：○1. 卡的代码为0001-9999任意不可重复的四位数字，○2. 第一张卡必需输入代码否则该卡无效○3. 如需连续增加卡则在输完四位数的代码后不必按#再输代码，直接连续读卡，最后按#键（4）删除用户卡有三种方式删除全部用户卡：按2 => 按0000 =>按# =>按*删除被读卡：按2 => 读卡（如多张卡则连续读卡）=>按# =>按*删除遗失的卡：按2 => 该卡代码=>按# =>按*（5）设置开门时间：按4 => XX => 按# =>按*注：XX为00-99单位为秒出厂设置为3秒（6）门禁控制器初始化步骤：1.断电，按住Reset键（不松开）2.通电，持续按住Reset键三秒后松开，初始化完成。

状态：蜂鸣器鸣响一声，门禁控制器进入用户使用状态。

说明：初始化操作仅修改系统密码为缺省编程密码12345，使用密码为8888（出厂默认），其它数据不会被修改。
