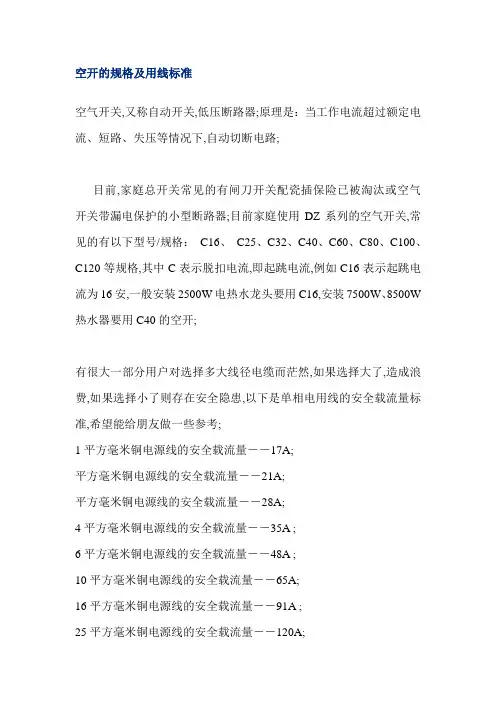

空气开关,又称自动开关,低压断路器。原理就是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。ﻫ目前,家庭总开关常见得有闸刀开关配瓷插保险(已被淘汰)或空气开关(带漏电保护得小型断路器)。目前家庭使用DＺ系列得空气开关,常见得有以下型号/规格: Ｃ16、C２５、Ｃ32、C４0、C60、C80、Ｃ1０0、Ｃ１20等规格,其中C表示脱扣电流,即起跳电流,例如C1６表示起跳电流为16安,一般安装2５00W电热水龙头要用Ｃ1６,安装75０0W、8500W 热水器要用Ｃ４0得空开。ﻫ有很大一部分用户对选择多大线径电缆而茫然,如果选择大了,造成浪费,如果选择小了则存在安全隐患,以下就是单相电用线得安全载流量标准,希望能给朋友做一些参考。ﻫ1平方毫米铜电源线得安全载流量—－

1.5平方毫米铜电源线得安全载流量—－２1Ａ。ﻫ２。5平方毫米铜电源17A、ﻫ

线得安全载流量—-2８A。

４平方毫米铜电源线得安全载流量-－35A 、

10平方毫米铜电源线得安全载流６平方毫米铜电源线得安全载流量-－48A 。ﻫ

量－－６5A。

16平方毫米铜电源线得安全载流量－-91A 。

25平方毫米铜电源线得安全载流量——120A。ﻫ单相负荷按每千瓦4.5A(ＣＯS ＆=1),计算出电流后再选导线。

在安装电器配电设备中,经常遇到导线得选择问题,正确选择导线就是项十分重要得工作,如果导线得截面积选小了,电器负载大易造成电器火灾得后果;如果截面积选大了,造成成本高,材料浪费。现介绍导线选择口诀,供使用时参考。

三点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五、条件有变加折算,高温加折铜升级,穿管根数二三四,八、七、六折满载流"。本口诀对各种绝缘载流量(安全电流)不就是直接指出,而就是＂截面乘上一定得倍数来表示,通过运算而得、”即:倍数随截面得增大而减小、

三点五下乘以九,往上减一顺号走"就是说3.５mmz以下得各种截面积铝芯绝缘线,其载流量约为截面数得9倍、如２。5mｍ2得导线,载流量为２、5x9=２2.5(A)。以4mm2及以上导线得截面积得倍数关系就是顺着线号往上排,倍数逐渐减1,即４×8、6×7、10×6、16×5、25×４、35×3。

三十五乘三点五,双双成组减点五”,说得就是35mm２得导线载流量为截面得3、５倍,即３5×3.5=122.2(A)。从50mm2以上得导线,其载流量与面数得关系变为两个线号成一组,倍数依次减0、5。即50～7Omm２导线得载流量为截面数得３倍;95~120mm2导线流量就是其截面积得２、5倍,依次类推、

条件有变加折算,高温九折铜升级、"就是说若铝芯绝缘明敷在环境温度长期高于25℃得地区,导线载流量可按上述口诀方法算出,然后再打九折。如就是铜芯线,它得载流量比铝芯要大一些,如16mm2得铜线可按2５mm2铝线计算。

好像没有0、５平方得,常用得有1、1、5、2。5、４、6、１０、１6、25、３５、50、7０、95、1２0、15０、1８5、２４0、3００、4００、50０平方毫米。代表截面积

另外:如ﻫVV4X１６ＭM2就是聚氯乙烯绝缘,聚氯乙烯护套铜芯电缆 ,4芯,每芯16平方。

BV１X95ＭM就是聚氯乙烯绝缘铜芯线,截面为95平方。ﻫＲVV３Ｘ２。5MM2－—－一般R加在后面代表“多芯软线”,加在前面得一般就是“ZR”,代表阻燃。

ﻫVV就是聚氯乙烯绝缘,聚氯乙烯护套电缆,

BV就是扁状聚氯乙烯护套电缆, ﻫＲVV就是聚氯乙烯绝缘,聚氯乙烯护套软电缆。后面代表就是几根铜线极其截面积、

空气开关得型号选择

２011－0５—0６2２:４８:２４| 分类: 默认分类｜标签:电流开关断路器漏电 dz47 字号:大中

小订阅

空气开关得型号:

C6５N 1Ｐ-:C1A Ｃ2Ａ C4Ａ C6A C１0A Ｃ16ＡC20A C2５A C3２A C

４0A C5０A C6３A

C65N 2P－:C１A C2Ａ C４Ａ C6Ａ C10Ａ C16A C20Ａ C25A C32A C4０A

C50A C63Ａ

C65N ３P—:C1A Ｃ2A C4A C６A C10A C16A C20A Ｃ25ＡC32A Ｃ

４０A C５０A C63A

C65Ｎ 4P－:C１Ａ C2A Ｃ４ＡＣ6A C1０A C１6A C20A Ｃ25Ａ C32A Ｃ

４0A C50A Ｃ63A

C65Ｎ１Ｐ—:D1A Ｄ2A D4A D6ＡD１０A D16A D2０A D2５Ａ D3２Ａ

D40A D５0A Ｄ6３A

C65N 2P—:D１A D2A D４A D6Ａ D１０Ａ D16A D２0A Ｄ25Ａ D３2A Ｄ

40A D５0A D6３A

C6５N 3P-:D１ＡD2A D4A D6Ａ D１0A Ｄ16A Ｄ20A D２5A D32A

D40Ａ D50A Ｄ６３Ａ

型号上升一般就是６,10,16,2０,2５,32,40,5０,63,80,１0０,1２5,15０,225,40０。

D代表动力,Ｃ代表照明。

目前家庭使用DZ系列得空气开关(带漏电保护得小型断路器),常见得有以下型号/规格:C16、 C25、C３２、C40、C60、C８0、C1００、C12０等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装６500W热水器要用Ｃ32,安装750０W、

8500W热水器要用Ｃ40得空开。

工业上常见得型号有:动力电路用DＷ与ＤZ型分2０,3２,50,63,8０,100,12５,1６

０,250,４０0,600,80０,1000。、.(单位A)、

空开得额定电流有几安培至几百安培如10安得与６0０安得,但就是普通得DＺ4７—63系列得最大电流6３安,分为5 1０ 16(15) 2０ 2５３2(30) 4０ 50 60(63)好像还有３安与2。5安得、

短路分断电流一般c型600０安,ｄ系列4000安
