水表型号讲解

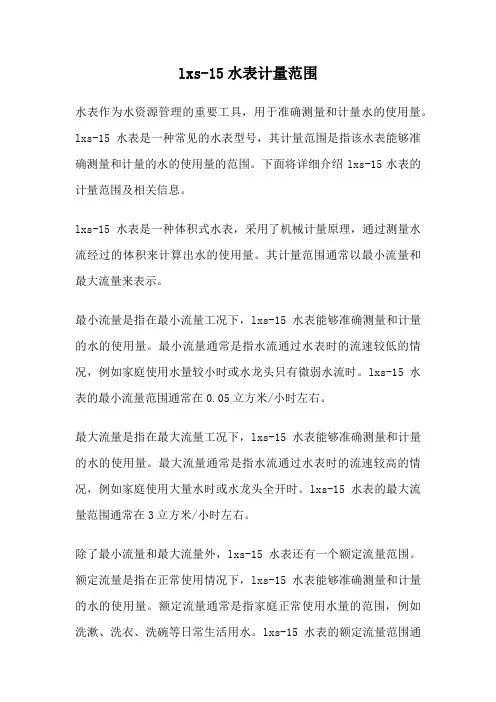

lxs-15水表计量范围
lxs-15水表计量范围水表作为水资源管理的重要工具，用于准确测量和计量水的使用量。
lxs-15水表是一种常见的水表型号，其计量范围是指该水表能够准确测量和计量的水的使用量的范围。
下面将详细介绍lxs-15水表的计量范围及相关信息。
lxs-15水表是一种体积式水表，采用了机械计量原理，通过测量水流经过的体积来计算出水的使用量。
其计量范围通常以最小流量和最大流量来表示。
最小流量是指在最小流量工况下，lxs-15水表能够准确测量和计量的水的使用量。
最小流量通常是指水流通过水表时的流速较低的情况，例如家庭使用水量较小时或水龙头只有微弱水流时。
lxs-15水表的最小流量范围通常在0.05立方米/小时左右。
最大流量是指在最大流量工况下，lxs-15水表能够准确测量和计量的水的使用量。
最大流量通常是指水流通过水表时的流速较高的情况，例如家庭使用大量水时或水龙头全开时。
lxs-15水表的最大流量范围通常在3立方米/小时左右。
除了最小流量和最大流量外，lxs-15水表还有一个额定流量范围。
额定流量是指在正常使用情况下，lxs-15水表能够准确测量和计量的水的使用量。
额定流量通常是指家庭正常使用水量的范围，例如洗漱、洗衣、洗碗等日常生活用水。
lxs-15水表的额定流量范围通常在1.5立方米/小时左右。
需要注意的是，lxs-15水表的计量范围是根据其设计和生产工艺来确定的，不同厂家生产的lxs-15水表可能会有些许差异。
因此，在选购和使用lxs-15水表时，应注意查看产品的技术参数和说明书，以确保其适用于实际使用场景。
除了计量范围外，lxs-15水表还有其他一些重要的技术指标，例如精度等级、脉冲输出等。
精度等级是指水表测量结果与真实使用量之间的偏差程度，通常以百分比表示。
lxs-15水表的精度等级通常在R80-R100之间，即测量结果与真实使用量的偏差在-20%到+20%之间。
脉冲输出是指水表在测量过程中产生的脉冲信号，用于远程监测和计量。
水表的技术参数】
水表的技术参数水表的技术参数主要包括以下几个方面：1. 公称通径：水表的公称通径表示水表适用的管道直径范围，常见的公称通径有DN10-DN1200mm、DN150-DN3000mm等。
2. 公称压力：水表的公称压力表示水表能承受的的最大压力范围，常见的公称压力有0.6～4.0Mpa，特殊压力可定制。
3. 精准度：水表的精准度表示水表测量结果与实际值之间的误差，常见的精准度有0.2%、0.5%。
公差等级越小，测量精度越高。
4. 测量范围：水表的测量范围表示水表能测量的流量范围，常见的测量范围有0.001~12m/s。
5. 测量介质（电导率）：水表适用于测量电导率大于20s/cm的介质。
6. 介质温度：水表适用的介质温度范围，常见的介质温度有-10～100℃。
7. 环境温度：水表适用的环境温度范围，常见的环境温度有-25～60℃。
8. 供电方式：水表的供电方式有内置锂电池供电、外接电源供电等。
9. 电极材料：水表电极的材料有316L不锈钢、HC、HB、钛、钽、钵/铱合金等（可选）。
10. 衬里材料：水表衬里的材料有聚氯丁橡胶、聚氨脂橡胶、聚四氟乙烯、F46、PFA 等（可选）。
11. 连接方式：水表的连接方式有螺纹连接、法兰连接等。
12. 结构形式：水表的结构形式有一体型、分体型等（可选）。
13. 防护等级：水表的防护等级有IP68（一体型）、IP65（分体型传感器）等。
14. 显示方式：水表的显示方式有LCD大屏幕背光液晶显示，全中文菜单等。
15. 输出信号：水表的输出信号有4～20mA输出、脉冲输出、频率输出等。
16. 通讯方式：水表的通讯方式有RS232/RS485接口，GPRS无线数据远传等（可选）。
17. 管理软件系统：水表的管理软件系统具有数据分析、报表导出、仪表信息管理等功能，可查看瞬时流量、正反向累计量、通讯电压、仪表电压、压力、流速及报警信息等。
以上是水表的主要技术参数，不同型号和品牌的水表可能会有不同的参数配置。
2023年常用水表规格型号
2023年常用的水表规格型号主要有以下几种：1.DN15水表：这是一种小型水表，适用于小区、学校、厂区等小型水量计量场合。
其流量范围一般为0.1~1.5m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
2.DN20水表：这种水表适用于住宅小区、商业综合体等中小型水量计量，其流量范围为0.2~4m³/h，测量精度为级别2，安装方式同样有水平、立式、倾斜三种。
3.DN25水表：适用于工业、商业、住宅等场合，其流量范围为3~10m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
4.DN32水表：这是一种大型水表，适用于大型水处理厂、工业生产等场合。
其流量范围为6~20m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
5.DN40水表：适用于工业、商业等大型场合，其流量范围为10~25m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
除此之外，水表的规格型号还包括DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等多种。
以上规格型号的水表均适用于不同的场合和需求，用户可以根据自己的实际需要进行选择。
同时，安装水表时需要注意安装位置的合理性，以确保水表的准确性和使用寿命。
DN20水表和DN15水表相比，主要有以下几个方面的不同：1.流量范围：DN20水表的流量范围通常大于DN15水表。
DN20水表的流量范围一般为0.2~4m³/h，而DN15水表的流量范围一般为0.1~1.5m³/h。
这意味着DN20水表更适合用于需要较大水流量的场合，如中等户型家庭或小型商业场所。
2.规格尺寸：DN20水表的管道直径大于DN15水表。
DN20水表的管道直径为20毫米，而DN15水表的管道直径为15毫米。
各类水表知识点总结大全
各类水表知识点总结大全一、水表的类型1.家用水表家用水表是安装在住宅和小型商业单位的水表，用来测量和记录家庭和商业用户的用水量。
家用水表通常为机械式水表或数字式水表，它们可以根据流量大小和安装位置的不同分为冷水表和热水表两种类型。
家用水表的精度通常为级别D或级别C，可以满足家庭和小型商业单位的用水计量需求。
2.商用水表商用水表用于大型商业单位、写字楼、酒店、学校、医院等场所的用水计量。
商用水表通常使用机械式水表或电子式水表，精度一般为级别B或级别A。
商用水表的计量范围广，能够满足大型商业单位的用水计量需求。
3.工业用水表工业用水表用于工业生产和制造领域的用水计量，包括石油化工、制药、食品加工、造纸、纺织、冶金等行业。
工业用水表通常使用大口径水表或超大口径水表，精度要求较高，一般为级别A或级别0.5。
工业用水表的计量范围广，能够满足工业生产和制造领域的用水计量需求。
二、水表的原理水表的原理是利用流体动力学原理和机械传动原理进行测量和记录水流量。
当水流经过水表的流量计部件时，流量计部件会产生一定的阻力，根据阻力的大小和水流的速度来测量水流量。
根据测量原理和传动方式的不同，水表可以分为机械式水表和电子式水表两种类型。
1.机械式水表机械式水表利用机械传动原理进行水流量测量。
其主要部件包括流量计部件、传动部件和计量部件。
流量计部件通常为涡轮流量计或涡轮叶片流量计，它们能够将水流速度转换为机械运动，传动部件将机械运动传递给计量部件，计量部件根据机械运动进行用水量的记录。
机械式水表结构简单，使用寿命长，但需要定期维护和检查以保证测量精度和正常运行。
2.电子式水表电子式水表利用电子技术和微机控制进行水流量测量。
其主要部件包括流量传感器、微机控制器和显示器。
流量传感器能够将水流速度转换为电信号，微机控制器根据电信号进行数据处理和用水量的记录，显示器显示用水量和其他相关信息。
电子式水表具有测量精度高、抗干扰能力强、功能丰富等优点，但需要注意防水防尘和稳定电源供应，避免出现故障影响正常使用。
水表型号
水表型号水表产品型号的组成一般如下第一位 第二位 第三位 第四位 第一位 第二位 第三位 第四位第一节第二节第一节用大写的汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L ”表示，第二位是产品所属的小类，即水表，用“X ”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号（旋翼式水表）等。
本公司产品命名规定如下：一、 水表型号的组成设计序号 结构特点 公称口径 原理分类所属小类代号 所属大类代号 二、 第一节字母的含义1、 一位：“L ”流量仪表2、 第二位：“X ”水表4、第四位：G-干式水表三、第二节字母的含义1、第一、二位：公称口径（公称口径大于二位的则第一、第二、第三位）2、第三、四位：（公称口径大于二位的则第四、第五位）C-整体叶轮指针式水表E-字轮、指针组合式水表F-液封式水表K-IC卡式水表EV-电子远传式水表Z-复合水表四、末位（阿拉伯数字）：设计序号五、水表名称及型号表14 表（基表双干簧管机电转换，并射频卡型式）20 LXS-20K4 25 LXS-25K415 旋翼干式电子远传冷水水表（干簧管机电转换型式）15 LXSG-15EV20 LXSG-20EV25 LXSG-25EV40 LXSG-40EV50 LXSG-50EV16 旋翼干式电子远传冷水水表改型后（干簧管机电转换型式）15 LXSG-15EV220 LXSG-20EV225 LXSG-25EV217 旋翼干式电子远传冷水水表（读电15 LXSG-15EV320 LXSG-20EV3一、 系统型号的组成第一节 第二节系统型式二、 字母的含义1、 第一节：K ——IC 卡水表控制系统 EV ——电子远传水表系统KV ——配装电子远传水表的IC 卡水表控制系统 2、 第二节：设计序号（阿拉伯数字表示）。
水表代号表示及水表知识
1、用水单位计量得到的数据是各企业用水的总量，应包括自来水、自制水和回用水等计量。
因此，应在自来水、自制水和回用水等输入总管道安装水表。
2、主要次级用水单位计量得到的是企业内主要用水车间或部门的用水量。
进入各车间或部门的水管应安装水表。
在实际情况中，进入一个车间的水管可能不止一条，应在所有的水管安装水表。
而该车间的用水量是多个水表的总和。
3、在印染企业中，许多印染设备的用水量均大于1吨/小时。
如果严格按照标准安装水表，不仅一次投入大，而且维护和检验有一定的难度。
因此，可以根据企业的实际情况，将设备分成不同的设备组，分组安装。
既可以减少投资，又可以减少维护和检验的难度。
水表类型及水表型号分类
水表类型及水表型号分类
水表类型和型号的分类如下：
1.按计量检定原理分：速度式、容量式水表。
2.按精确测量标准分：A级仪表、B级仪表、C级仪表、D级仪表。
测量范围越大，精确测量等级越高。
3.按公称口径分：大口径和小口径。
4.按应用分：民用型水表和工业水表。
5.按驱动叶轮的水流束数分：多流束水表和单流束水表（简称单流
表）。
6.按数据读取方式分：传统机械水表和智能远传水表。
7.按结构特征和用途分：干式水表、湿式水表、液封水表、计数器
式水表、指针式水表、字轮式（或数码式）水表等。
8.按安装方向分：水平螺翼式水表、垂直螺翼式水表、旋翼式水表、
轴流水表、无活动部件的水表和复台式水表等。
9.按作用形式分：速度式水表、容积式水表。
10.按测量原理分：电磁水表、超声波水表、涡街流量计、椭圆齿轮
流量计、罗茨流量计、涡轮流量计、腰轮流量计、旋翼式水表、容积式水表和电磁流量计等。
请注意，以上信息仅供参考，如有需要，建议咨询相关领域专业人士。
水表的型号及类型介绍
水表型号及类型介绍1. 按测量原理分：分为速度式水表、容积式水表。
（1）速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
螺翼式水表（2）容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2.按计量等级分：分为A级表、B级表、C级表、D级表。
计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A，B，C，D等级的相应要求。
3.按公称口径分：分为大口径水表、小口径水表。
按公称口径通常分为小口径水表和大口径水表。
公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm以上的水表称为大口径水表。
这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm 及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。
4.按用途分：分为民用水表、工业用水表。
5.按安装方向分：分为水平安装水表、立式安装水表。
按安装方向通常分为水平安装水表和立式安装水表（又称立式表），是指安装时其流向平行或垂直于水平面的水表，在水表的标度盘上用“H”代表水平安装、用“V”代表垂直安装。
6.按介质的温度分：分为冷水水表、热水水表。
按介质温度可分为冷水水表和热水水表，水温30℃是其分界线（1）冷水水表：介质下限温度为0℃、上限温度为30℃的水表。
（2）热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水表。
7.按介质的压力分：分为普通水表、高压水表。
按使用的压力可分为普通水表和高压水表。
在中国，普通水表的公称压力一般均为1MPa。
高压水表是最大使用压力超过1MPa的各类水表，主要用于流经管道的油田地下注水及其他工业用水的测量。
水表型号说明
第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1 水表型号命名的符号含义第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A 型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。
对不采用行业标准进行产品型号命名的，水表生产企业应制定企业标准或内部技术规范来说明。
口径有：15mm、20mm、25mm 这些是一般家用的水表。
40mm、50mm、80mm、100mm、150mm、200mm这些一般用于工业，用水多的用户。
（更大的直径300mm、400mm...) 口径也就是水表进水口出水口的直径。
水表型号描述
水表型号用字母和数字的排列表示，包含以下几个方面的信息：
1.口径：例如，DN15指水表的进出口管径为15毫米。
2.计量等级：一般来说，不同的型号规格对应不同的测量范围。
例如，DN15
水表的测量范围一般在0.05-1.5 m³/h之间，而DN25水表的测量范围则在0.3-6 m³/h之间。
3.连接方式：大口径水表（公称50mm及以下）一般用螺纹连接，而50mm
及以上的水表一般用法兰连接。
但有些特殊类型的水表也有40mm用法兰连接的。
4.安装方向：水表按安装方向通常分为水平安装水表和立式安装水表(又称立
式表)。
5.使用环境：按介质温度可分为冷水水表和热水水表，水温30℃是其分界线。
另外，按使用的压力可分为普通水表和高压水表。
6.浸水状况：按计数器是否浸入水中来区分，分为湿式水表、干式水表、液
封水表。
湿式水表的特点是计数器浸入水中，其表玻璃承受水压，传感器与计数器的传动为齿轮联动。
以上信息仅供参考，如需了解更多信息，请查阅专业水表书籍或咨询专业人士。
水表规格型号表示方法
水表规格型号表示方法
水表的规格型号表示方法通常包括以下几个方面：
1. 测量范围：表示水表能够测量的最大流量和最小流量，通常以立方米/小时（m³/h）为单位表示。
2. 精度等级：表示水表测量的准确程度，通常用数字表示，如1.0、2.5、4.0等，数字越小表示精度越高。
3. 连接方式：表示水表与管道的连接方式，常见的有螺纹连接、法兰连接等。
4. 防护等级：表示水表的防护能力，通常以IP（Ingress Protection）等级表示，如IP65、IP68等，其中第一个数字表
示防尘等级，第二个数字表示防水等级。
5. 材质：表示水表的主要材质，常见的有铜、铝、塑料等。
6. 计费方式：表示水表的计费方式，如预付费、后付费等。
以上是常见的水表规格型号表示方法，不同厂家和不同国家/
地区可能在表示方法上略有差异。
4讲 水表的性能及选型
水表的性能及选型浙江理工大学付聪1.水表的分类分类运动原理读数表盘位置测水温度计数器工作状态测水压力冷热水表（40℃）现场指示远传型组合型湿式、干式、隔离式容积式速度式容积式水表容积式水表：是利用容器计量单位时间的水的体积的一种仪表。
速度式水表：靠水表的转速来计量单位时间的用水量的一种仪表。
速度式旋翼式螺翼式水平螺翼式垂直螺翼式工作量程窄，体积大灵敏度高故主要适应于中小口径管道流通能力大、压力损失小、体积小、结构紧凑；适合于供水主管道和大型厂矿均可在可以在水平、倾斜和垂直状态下工作多流束单束螺翼式水表原理:当水流入水表后沿轴线方向冲击水表的螺翼形叶轮使叶轮旋转，叶轮的转速与水流速度成正比，这样就可以通过叶轮的转速间接地得到通过水表的水量螺翼式水表水平螺翼式的特点是这种水表的螺翼轴线与自来水管道轴线平行（或重合），其叶轮采用螺翼形状。
垂直螺翼式水表：是指螺翼轴线与自来水管道轴线相垂直旋翼式水表，叶轮旋转方向与水流方向垂直。
旋翼式水表的特点：工作量程窄，体积大，安装维修不便、灵敏度高，故主要适于中小口径管道旋翼式水表分为单流束水表和多流束水表。
单流束水表工作原理：单束水流从表壳进水口切向冲击叶轮使之旋转，然后通过齿轮减速机构连续记录叶轮的转数，从而记录流经水表的累积流量。
（图示）旋翼式水表分为单流束水表和多流束水表。
多流束水表的工作原理与单流束水表基本相同，它是通过叶轮盒的分配作用，将多束水流从叶轮盒的进水口切向冲击叶轮（图示），使水流对叶轮的轴向冲击力得到平衡，减少了叶轮支承部分的磨损，总体性能明显高于单流束水表。
水表常用术语1)Q1(最小流量)Q2(分界流量)Q3(常用流量/公称流量)Q4(最大流量/过载流量)误差限：是指被测物体的真实值、与测量的近似值之间的、最大差值的绝对值，称为误差限。
2）Q4/Q3=1.253）分界流量：出现在常用流量Q3和最小流量Q1之间。
将流量划分为“高区”和“低区”，2区各自有一个该区的最大允许误差来表征。
常见水表类型有哪些？
水作为我们每个人几乎每天都必须接触的物质，有没有想过我们使用水量的多少是通过什么计量的，如何实现计量准确的。
本文就带大家系统了解一下我们日常用水所使用的水表以及水表的类型有哪些？通俗来讲，水表就是测量水流的设备，但是水表的种类确非常繁多，下面我们逐个去了解一下水表的类型。
1、IC卡智能水表智能IC卡水表是一种利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。
它除了可对用水量进行记录和电子显示外，还可以按照约定对用水量自动进行控制，并且自动完成阶梯水价的水费计算，同时可以进行用水数据存储的功能。
由于其数据传递和交易结算通过IC卡进行，因而可以实现由工作人员上门抄表收费到用户自己去营业所交费的转变。
IC水卡的工作原理：将含有金额的IC卡片插入水表中的IC卡读写器，经微机模块识别和下载金额后，阀门开启，用户可以正常用水。
当用户用水时，水量采集装置开始对用水量进行采集，并转换成所需的电子信号供给微机模块进行计量，并在LCD显示模块上显示出来。
当用户的用水金额下降到一定数值时，微机模块进行声音报警，提示用户应该去持卡交费购水。
如超过用水金额，则微机模块会自动将电控阀门关闭，切断供水。
直至用户插入已经交费的IC卡片重新开始开启阀门进行供水。
2、超声波水表超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步计算出水的流量的一种新式水表。
超声波水表工作原理：采用超声波时差原理，采用工业级电子元器件制造而成的全电子水表。
与机械式水表相比较具有精度高，可靠性好，量程比宽，使用寿命长，无任何活动部件，无需设置参数，任意角度安装等特点。
3、远传水表远传水表是普通机械水表加上电子采集发讯模块而组成，电子模块完成信号采集、数据处理、存储并将数据通过通信线路上传给中继器、或手持式抄表器。
表体采用一体设计，它可以实时的将用户用水量记录并保存，或者直接读取当前累计数，每块水表都有唯一的代码，当智能水表接收到抄表指令后可即时将水表数据上传给管理系统。
各种水表参数概述
旋翼湿式水表小口径冷水表→LXS 15C-50C, LXS 15E-50E 旋翼湿式水表示值误差值在从包括q min在内到不包括q t在低区中的最大允许误差为±5%在从包括q t在内到包括q s的高区中的最大允许误差为±2%使用条件工作水温不高于50℃工作压力不大于1Mpa主要技术参数水表代号 N 公称口径MM（DN）计量等级过载流量（q s）常用流量分界流量（q t）最小流量（q min）最小读数最大读数m3/h m3N1.5 15 A3 1.50.15 0.060.0001 9999B 0.12 0.03N2.5 20 A5 2.50.25 0.100.0001 9999B 0.20 0.05N3.5 25 A7 3.50.35 0.140.0001 9999B 0.28 0.07N6 32 A12 6.00.60 0.240.001 99999B 0.48 0.12N10 40 A20 101.00 0.400.001 99999B 0.80 0.20N15 50 A30 154.50 1.200.001 99999B 3.00 0.45外型尺寸及重量旋翼干式磁传水表小口径冷水表→LXSC-15E-20E 旋翼干式水表特点1.干式2.多流束3.磁性流动4.计数器采用真空密封防冷凝雾化，可长期保持读数清晰5.防磁示值误差值在从包括q min在内到不包括q t的低区中的最大误差为±5%在从包括q t在内到包括q s的高区中的最大允许误差为±2%使用条件工作水温不高于50工作压力不大于1Mpa要技术参数外型尺寸及重量旋翼立式水表小口径冷水表→LXSL15E-25E 旋翼立式水表示值误差限在从包括q min在内到不包括q t的低区中最大允许误差为±5% 在从包括q t在内到包括q s的高区中的最大允许误差为±2% 使用条件工作水温不高于50℃工作压力不大于1Mpa主要技术参数外型尺寸及重量旋翼干式水表小口径冷水表→LXSC-15E-50E 旋翼干式水表用途：用来测量流经自然水管道饮用冷水的总量。
水表型号字母的意思
水表产品型号的组成一般如下： 机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表 产品型号编制原则》的转换本。 第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。 第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。设计顺序号中： A代表基型、七位指针、组合叶轮、标度1L； B代表组合叶轮、8位指针、最小检定分度1L； C代表整体叶轮、8位指针、最小检定分度0.1L； E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。 说明：基型水表在行业中又俗称“七位指针水表”。
水表型号释义
水表型号释义水表型号释义.txt丶,,喜欢的歌，静静的听，喜欢的人，远远的看我笑了当初你不挺傲的吗现在您这是又玩哪出呢, 水表型号释义型号用字母表示,规格用数字表示,代表公称口径。
如:LXL-80表示水平螺翼式水表。
公称口径为80表示水平螺翼式水表、公称口径为80mm。
(1)LXS型旋翼湿式水表:旋翼湿式水表适用于小口径管道的单向水流总量的计量。
如用口径15mm、20mm规格管道的家庭用水量计量。
这种水表主要由外壳、叶轮测量机构和减速机构,以及指示表组成,具有结构简单的特点。
(2)LXL型水平螺翼式水表:水平螺翼式水表用于计量大流量管道的水流总量。
特别适合于供水主管道和大型厂矿用水量的需要。
主要特点是流通能力大、体积小、结构紧凑、便于使用和维修。
(3)LXSY型旋翼式单流液封水表:用途与LXS型相同。
在构造上不同之处是其将指示机构用特殊液体封闭使水不能进入指示机构,水流压力是从旋翼的单侧作用于旋翼的。
(4)LXSG型旋翼多流(磁传)干式水表:该表具有LXS型的用途,而在构造结构上有其独特之处,其叶轮测量机构与密封的指示机构的传动是通过磁性联轴节来实现的,用此指示机构与水隔离,避免了湿式水表指示机构被水锈蚀、玷污,从而保持指示机构长期清晰。
两个一般都是法兰连接,但有时要看厂家的产品.旋翼式水表:旋翼式水表适用于小口径管道的单向水流总量的计量。
如用口径15mm、20mm规格管道的家庭用水量计量。
这种水表主要由外壳、叶轮测量机构和减速机构,以及指示表组成,具有结构简单的特点。
水平螺翼式水表:水平螺翼式水表用于计量大流量管道的水流总量。
特别适合于供水主管道和大型厂矿用水量的需要。
主要特点是流通能力大、体积小、结构紧凑、便于使用和维修。
大口径水表在大直径断面中，有一个和通径成比例的圆柱形套，里面安装一个如同船用螺旋桨样的零件，当水流通过时，这个螺翼转动，由转动轴和多级齿轮带动计数装置，就和普通水表一样了。
水表型号解释
水表型号命名的符号含义(2008-12-30 09:14:03)转载标签：杂谈机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表产品型号编制原则》的转换本。
水表产品型号的组成一般如下：第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1水表型号命名的符号含义第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水表基础知识讲座
-水表的型式和分类
一、分类
流量计的分类原则有许多，按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 、按测量原理
按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
(1)速度式水表
安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
(2)容积式水表
安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 、按计量等级
计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A、B、C、D等级的相应要求。
说明：一些欧洲国家的大口径水表(如涡轮式水表或复式水表等)的工作流量范围特别宽(可以到200：1以上)，也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体、含义、特性流量值与国际标准
ISO4064中的相应规定不同。
3 、按公称口径
按公称口径通常分为小口径水表和大口径水表。
公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm及以上的水表称为大口径水表。
这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称口径
40mm及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。
4 、按用途
按用途通常分为民用水表和工业用水表。
民用水表只是指用于住宅用水结算的水表，其它用途的都可归入工业用水表。
工业用水表一般为大口径水表。
5 、按安装方向
按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，是指安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表水平安装、用“V”代表垂直安装。
说明：当水表名称不指明时，一般均为水平安装水表。
容积式水表没有安装水平与否的要求。
欧洲一些采用了动平衡处理的大口径水表也可以以水平、垂直或倾斜的方式进行安装。
但不同的安装取得的计量性能有差异，如水平安装时可以达到C级，而垂直或倾斜安装时要降级。
6 、按介质的温度
按介质温度可分为冷水水表和热水水表，水温30℃是其分界线。
(1)冷水水表
介质下限温度为0℃、上限温度为30℃的水表。
(2)热水水表
介质下限温度为30℃、上限为90℃或130℃或180℃的水表。
说明：当不指明时，一般水表均指冷水水表。
7 、按介质的压力
按使用介质的压力可分为普通水表和高压水表。
在我国，普通水表的公称压力一般均为1MPa。
高压水表是最大使用压力超过1MPa的各类水表，主要用于流经管道的油田地下注水及其它工业用水的测量。
说明：当不指明时．水表的公称压力均为1MPa。
欧洲一些国家的水表公称压力为16bar(1.6MPa)。
8 、按计数器是否浸入水中
按水表的计数器是否浸入水中分为湿式水表和干式水表及液封水表。
典型的性能区别在于水表的表玻璃是否承受水压、水表机械传感器与计数器的传动是直接齿轮联动还是磁钢传动。
(1)湿式水表
计数器浸入水中的水表，其表玻璃承受水压，传感器与计数器的传动为齿轮联动，使用一段时间后水质的好坏会影响水表读数的清晰程度。
(2)干式水表
计数器不浸入水中的水表，结构上传感器与计数器的室腔相隔离，水表表玻璃不受水压，传感器与计数器的的传动一般用磁钢传动。
(3)液封水表
用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体密封的水表，密封隔离的计数器内的清晰度不受外部水质的影响，其余结构性能与湿式水表相同。
说明：行业中有时用小液封和大液封来区别计数器是字轮部分液封还是整个计数器液封。
9 、按计数器的指示形式
按计数器的指示形式可分为指针式、字轮式(或称数码式或E型表)和指针字轮组合式。
在国家标准GB/T
778—1996中又将指示形式分为模拟式装置、数字式装置、模拟式和数字式的组合装置。
说明：行业中常把指针式表又称为C型表。
把字轮式和指针字轮组合式称为E型表或数码式。
10 、按驱动叶轮的水流束数
旋翼式水表按驱动叶轮的水流束数，分为多流束水表和单流束水表(简称单流表)。
11、远传水表分类
远传水表通常是以普通水表作为基表、加装了远传输出装置的水表，远传输出装置可以安置在水表本体内或指示装置内，也可以配置在外部。
目前远传水表的信号有二类，一类是包括代表实时流量的开关量信号、脉冲信号、数字信号等，传感器一般用干簧管或霍尔元件，另一类代表累积流量的数字信号和经编码的其它电信号等。
远传输出的方式包括有线和无线。
12、预付费类水表
预付费类水表是以普通水表作为基表、加装了控制器和电控阀所组成的一种具有预置功能的水表。
典型的有IC卡冷水水表、TM卡水表和代码预付费水表，定量水表采用的也是一种预置控制的技术。
(1)IC卡水表
以IC卡为媒体的预付费水表。
按IC卡与外界数据传送的形式等来分，有接触型IC卡和非接触型(又称射频感应型)IC卡两种。
接触型IC卡的触点可与外界接触；非接触型IC卡带有射频收发电路及其相关电路，不向外引出触点。
(2)TM卡水表
是一种非接触式的智能预付费水表，TM卡是一种具有IC卡功能的碰触式存储卡。
(3)代码数据交换式水表
用一组变形的数据码来传输交换预付的水购置量数据，采用这种数据控制技术的智能预付费水表。
(4)定量水表
采用电气控制或数控方式，在一定范围内设置和控制用水量的水表。
这是在IC卡类预付费表研制成功前的同类型表，用于工业生产过程(如化工生产、建筑工程混凝土搅拌等)和投币取水的场合。
13、检查用的标准水表
检查用的标准水表一般用制造精良的容积式水表或流量计，在一定的流量范围内准确度可达到0.5％，可以在现场对在用水表进行检定，并且可以检查管漏情况。
二、型号命名
机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表产品型号编制原则》的转换本。
水表产品型号的组成一般如下：
第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1 水表型号命名的符号含义
代号名称备注
LX水表第1位L代表流量计，第2位代表水表
LXS口旋翼式水表第3位S代表旋翼式
LXL口水平螺翼式水表第3位L代表水平螺翼式
LXR口垂直螺翼式水表第3位R代表垂直螺翼式
LXF口复式水表(组合式)水表第3位F代表复式
LXD口定量水表第3位D代表定量
R热水水表第4位R代表热水
L立式水表第4位L代表立式
N 正逆流水表第4位N代表正逆流
G干式水表第4位G代表干式
Y 液封水表第4位Y代表液封
C 可拆卸式水表第4位C代表可拆卸式
第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：
A代表基型、七位指针、组合叶轮、标度1L；
B代表组合叶轮、8位指针、最小检定分度1L；
C代表整体叶轮、8位指针、最小检定分度0.1L；
E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：
LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；
LXL-80表示公称口径80mm的水平螺翼式水表；
LXSL-20E表示公称口径20mm的旋翼式立式水表；
说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
但近年来，管理方式发生了变化(目前水表实行制造计量许可证管理代替原生产许可证)，水表的新产品涌现较多，一些企业对水表产品型号的命名出现一定程度的混乱，表现在：第一节的字母数增加过多(如LXSGRY-15E，边远传干式热水表)、设计顺序号的位置出现其它含义的字母(如LXS-15F中的F代表液封式，而不是高于E型的设计顺序号)、产品型号中包含了企业代号等。
对不采用行业标准进行产品型号命名的，水表生产企业应制定企业标准或内部技术规范来说明。
型号命名的规范有利于行业的管理和产品的比较，新出现的问题需要在补充修改型号命名标准和管理方法中进一步解决。
三、水表产品举例
表1-2列举了几种较有代表性的水表和流量计及检测设备，其外形图片可参见附录C。
表1-2 典型水表、流量计和检测设备。
