聚酯纤维结构和性能
化纤工艺学 的聚酯纤维
去包装
广
贮
?
②预缩聚混合器中的单体经过滤器过滤后，经计量泵、单体预热器送入预缩聚塔底部。预缩聚塔由十六块塔板 构成，控制塔内温度在 (265±5)℃ 。单体由塔底进 入后，沿各层塔板的升液管逐层上升，在上升过程中 进行缩聚反应，反应所生成的乙二醇蒸气起搅拌作用，可以加快反应速率。当物料到达最上一层塔板后，便得到特性粘度[n]=0.2～ 0.25的预聚物，预聚物由塔 顶物料出口流出.
单螺杆挤出机结构简图
切片自贮插来
2. 纺丝机的基本结构
VD405高压纺丝头组件
3. 纺丝过程中的主要工艺参数熔法纺丝过程中有许多参变数，这些参变数决定纤维成形的历程和纺出纤维的结构和性能，生产上就 是通过控制这些参数来制得所要求性能的纤维。按工艺过程生产中控制的主要纺丝参数：熔融条件 喷丝条件 固化条件绕丝条件
分别将催化剂醋酸锌和三氧化二锑按DMT的0.02% 加入量，用过量0.4mol 的乙二醇配制成液体加入高位槽 中，并连续定量送入连续酯交换塔上部。连续酯交换塔是一个塔顶带有乙二醇回流的填充式精馏柱的立式泡罩塔。控制酯交换温度为190~220℃ ,反应所生成的甲醇蒸气通过塔内各层塔板上的泡罩齿缝上升，进行气液交换后进入冷凝器冷凝后
为2Pa·s 的浆液。这种浆液穿过区室间档板上的小孔进入下一个区室，物料在前进中进行反应，最后获 得均一低聚物。反应产生的水，经蒸馏排出设备外。②缩聚反应缩聚反应设备与酯交换基本相同，连续酯化后的产物进入缩聚设备进行连续缩聚反应，即得聚对 苯二甲酸乙二醇酯。
由于直接酯交换法中一般要加入了磷酸三苯酯、亚磷酸三苯酯等 稳定剂，所以聚酯产物的热稳定 性和聚合度都比酯交换法聚酯高，可以作为生产轮胎帘子线的高质量纤维。
如果采用高纯度的对苯二甲酸和环氧乙烷进行反应，其产物可不经过精制就可以直接用于缩聚成聚酯。其中， 酯交换聚酯法和直接酯化聚酯法现在依然是合成聚酯的 两大主要工艺路线.酯交换路线是传统的方法，因工艺技术成熟，所以至今在工业生产中仍占有相当的地位。
(纤维化学与物理)第二章 聚酯纤维(涤纶)的生产、结构和性能
生产过程中各工序的作用和纤维的变化
纺丝：
作用： 使PET熔体变成长丝
变化： 大分子熔体凝固成纤维状 ——初生丝 产生一定的取向度 常规纺丝初生丝几乎无结晶
抽伸
作用： 为纤维提供必须的机械性能
变化： 取向度提高 产生部分结晶 有内应力，使纤维结构不稳定
卷曲
作用： 提高纤维的抱和力
连续法： 间歇法：
（二）纺丝：熔融法纺丝
熔体温度：285~290℃ 凝固温度：35~45 ℃ 初生丝：无结晶，有取向
（三）后处理
涤沦树脂切片
加热熔融
(285-290oC )
从喷丝头中挤出
形成丝束
丝室冷却
(35-45oC )
成形
给湿.给油
卷绕 (600-700米/分)
涤纶短纤纺丝后处理加工流程
变化： 纤维表面出现皱纹
热处理
作用： 提高纤维的结构稳定性
变化： 结晶度提高 内应力消除
第三节 涤纶的形态结构和超分子结构
一、涤纶纤维的形态结构
横截面：圆形 纵向：光滑、均匀的圆柱体
卷曲涤纶在卷曲内侧有不规则性
二、涤纶纤维的超分子结构
结晶度和取向度
产品
结晶度(%)
初生丝（常规纺丝） 完全无定形
三、常用合成纤维
短纤维
棉型 毛型 中长纤维（仿毛、仿麻）
长丝
四、合成纤维的优缺点
优点
强度高 弹性好 耐穿耐用 光泽好 化学稳定性强 耐霉腐 耐虫蛀
…
缺点
吸湿性差 耐热性差 导电性差 防污性差 易起毛起球 不易染色 腊状手感
…
五、特种合纤
复合纤维
两种以上成分组成的纤维 并列型
（四）热收缩及其对纤维结构和性能的影响
聚酯纤维到底是什么东西

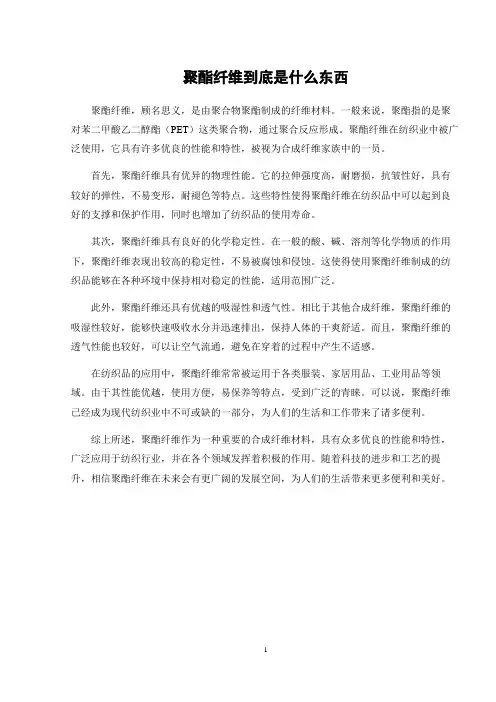

聚酯纤维到底是什么东西
聚酯纤维，顾名思义，是由聚合物聚酯制成的纤维材料。
一般来说，聚酯指的是聚对苯二甲酸乙二醇酯（PET）这类聚合物，通过聚合反应形成。
聚酯纤维在纺织业中被广泛使用，它具有许多优良的性能和特性，被视为合成纤维家族中的一员。
首先，聚酯纤维具有优异的物理性能。
它的拉伸强度高，耐磨损，抗皱性好，具有较好的弹性，不易变形，耐褪色等特点。
这些特性使得聚酯纤维在纺织品中可以起到良好的支撑和保护作用，同时也增加了纺织品的使用寿命。
其次，聚酯纤维具有良好的化学稳定性。
在一般的酸、碱、溶剂等化学物质的作用下，聚酯纤维表现出较高的稳定性，不易被腐蚀和侵蚀。
这使得使用聚酯纤维制成的纺织品能够在各种环境中保持相对稳定的性能，适用范围广泛。
此外，聚酯纤维还具有优越的吸湿性和透气性。
相比于其他合成纤维，聚酯纤维的吸湿性较好，能够快速吸收水分并迅速排出，保持人体的干爽舒适。
而且，聚酯纤维的透气性能也较好，可以让空气流通，避免在穿着的过程中产生不适感。
在纺织品的应用中，聚酯纤维常常被运用于各类服装、家居用品、工业用品等领域。
由于其性能优越，使用方便，易保养等特点，受到广泛的青睐。
可以说，聚酯纤维已经成为现代纺织业中不可或缺的一部分，为人们的生活和工作带来了诸多便利。
综上所述，聚酯纤维作为一种重要的合成纤维材料，具有众多优良的性能和特性，广泛应用于纺织行业，并在各个领域发挥着积极的作用。
随着科技的进步和工艺的提升，相信聚酯纤维在未来会有更广阔的发展空间，为人们的生活带来更多便利和美好。
1。
5.聚酯纤维
BHET的合成
BHET的合成主要采用以下三种方法： （1）DMT和EG的酯交换法； （2）PTA和EG的直接酯化法； （3）PTA和EO （环氧乙烷）加成法。 在工业上PET的制造采用二种方法：
酯交换法：以DMT为中间体通过酯交换法来制造 直接酯化法：以PTA（高纯度对苯二甲酸）或MTA （中纯度对苯二甲酸）为中间体通过直接酯化法来 制造。
可以达到强化熔体均匀性的目的，同时可以减少 熔体通过弯管时，管壁与管中心温度及停留时间 的差别。
➢ 在较新型的螺杆挤出机中，往往采用特殊设计的 混炼头来代替静态混合器。混炼头的主要作用是 改变螺杆沟槽中挤出的熔体的流线，使熔体进一 步均匀化
聚酯纤维
聚酯短纤
聚酯纤维的分类
• 从应用领域来划分
–服用 –装饰用 –产业用 –2000年的比例68：19：13 –2005年的比例54：33：13
聚酯纤维的生产工艺及技术
❖聚酯纤维原料的生产技术及工艺 ❖聚酯纤维的生产技术及工艺
聚酯纤维原料的生产技术
• PET原料: – 对苯二甲酸 – 乙二醇（或环氧乙烷）
We=KP，式中，K为平衡常数，P为平衡蒸汽压。 升高温度和增加干燥介质的流动有利于干燥过程。
干燥过程
➢干燥分为两个阶段，即预结晶阶段和高温 干燥阶段
➢预结晶温度和时间
– 沸腾床：温度可高至160~180oC，时间8~15min。 – 搅拌式充填：温度120~140oC，时间1~l.5小时。 – 转鼓干燥时，在120℃以下缓慢升温，预结晶时
• PET的制造大致可分为两个阶段 – 第一阶段是由基本原料对二甲苯、甲苯、邻 苯二甲酸酐合成中间体对苯二甲酸二甲酯 （DMT）或对苯二甲酸（PTA）。 – 第二阶段是由DMT或PTA与乙二醇（EG） 进行酯化或酯交换反应，生成聚酯单体对苯 二甲酸双β-羟乙酯（简称BHET或DGT） – 各种工艺路线的区别主要在前一阶段，即单 体的合成阶段。
聚酯纤维的结构和性能_图文
7.9
7.9
96.8
44.0
5
8
PEN纤维的性能 PEN纤维的耐化学腐蚀性、抗紫外线辐射、热稳定性和水解稳定性均优
于PET。 PEN的玻璃化温度高达110oC左右,其纤维可以耐200oC左右的温度。
目前纤维级的PEN树脂已由美国Shell公司研制成功并投放市场，其商品名 称为Vituf。美国Amoco公司的PEN纤维也已投放市场。
• 第四节 聚酯纤维的结构性能及改性
重点内容：聚酯纤维的各种改性方法和目的。
1.4.1 聚酯纤维的结构和性能
聚酯纤维的结构 – 分子链结构 – 聚集态结构 结晶结构 取向结构
聚酯纤维的性质 – 聚酯纤维的化学性质 – 聚酯纤维的物理性质
聚酯的分子结构PET
聚酯是指分子链中含有酯基的聚合物的总称 聚酯分子的重复单元结构中由三部分组成，即酯基、
62.0 252.0
1
0.682
61.5 248.5
5
0.677
58.8 237.3
8
0.750
57.0 232.0
10
0.656
55.4 226.5
15
0.712
54.7 217.5
随着间位苯环含量的增加，共聚酯的Tg和Tm下降，而冷结晶温度则上升。当 IPA的含量大于 9 mol % 时，共聚酯已无冷结晶峰存在。美国于1959年实现了 PET—IPA共聚酯工业化生产，该共聚酯的商品名为Vycron，主要用于制备易 染纤维。由于PET—IPA结晶速率慢，我国则更多用其制备高收缩纤维。应该 指出的是这种共聚酯广泛用于瓶用聚酯，IPA的添加量为2%～4％
改变聚酯的刚性结构单元
一、间苯二甲酸代替对苯二甲酸 在PET的直接酯化聚合过程中，用对称性较差的间苯二甲 酸（IPA）取代部分的对苯二甲酸（TPA）
详谈聚酯纤维面料的特性介绍
详谈聚酯纤维面料的特性介绍聚酯纤维是什么面料?细心的人在购买一些户外风衣、运动服或者冲锋衣滑雪服等类型服装的时候，都会看见衣服的洗水标上都有面料属性写着聚酯纤维，于是，很多人都不太清楚聚酯纤维是什么面料，它与我们常用的针织面料和梭织面料有哪些区别?聚酯纤维的优点和聚酯纤维的缺点又有哪些呢?今天为您解读聚酯纤维，让您彻底了解聚酯纤维是什么面料。
聚酯纤维是什么面料?聚酯纤维(polyester fibre)由有机二元酸和二元醇缩聚而成的聚酯经纺丝所得的合成纤维。
工业化大量生产的聚酯纤维是用聚对苯二甲酸乙二醇酯制成的，中国的商品名为涤纶。
聚酯纤维是当前合成纤维的第一大品种。
所以，聚酯纤维其实就是我们国人常说的‘涤纶’。
聚酯纤维的成分涤纶的比重为1.38;熔点255～260℃,在205℃时开始粘结，安全熨烫温度为135℃;吸湿度很低,仅为0.4%;长丝的断裂强度为4.5～5.5克/旦,短纤维为3.5～5.5克/旦;长丝的断裂伸长率为15～25%，短纤维为25～40%;高强型纤维强度可达7～8克/旦,伸长为7.5～12.5%。
聚酯纤维的优点、特征及其性能用途聚酯纤维具有许多优良的纺织性能和服用性能，用途广泛，可以纯纺织造，也可与棉、毛、丝、麻等天然纤维和其他化学纤维混纺交织，制成花色繁多、坚牢挺刮、易洗易干、免烫和洗可穿性能良好的仿毛、仿棉、仿丝、仿麻织物。
聚酯纤维织物适用于男女衬衫、外衣、儿童衣着、室内装饰织物和地毯等。
由于聚酯纤维具有良好的弹性和蓬松性，也可用作絮棉。
在工业上高强度聚酯纤维可用作轮胎帘子线、运输带、消防水管、缆绳、渔网等，也可用作电绝缘材料、耐酸过滤布和造纸毛毯等。
用聚酯纤维制作无纺织布可用于室内装饰物、地毯底布、医药工业用布、絮绒、衬里等。
聚酯纤维有优良的耐皱性、弹性和尺寸稳定性，有良好的电绝缘性能，耐日光，耐摩擦，不霉不蛀，有较好的耐化学试剂性能，能耐弱酸及弱碱。
在室温下，有一定的耐稀强酸的能力，耐强碱性较差。
聚酯纤维(涤纶)简介
谢谢
涤纶分子中含有酯键. 涤纶耐酸性能很好。 碱的作用 涤纶对氧化剂、还原剂作用的稳定性很好。 酸的作用
涤纶在烧碱溶液中处理时，在一定温度下， 不致发生较大溶胀，酯键的水解一般只能由表 及里地进行。由于这种由表及里的作用特点， 当表面的分子被损伤到一定程度后，便在碱液 中发生溶解而产生"剥皮"。而涤纶经过烧碱溶 液处理后宽度和重量都有减小，而聚合度基本 上不变，则剥皮现象 剥皮现象存在。 剥皮现象
涤纶纤维的形态结构
用熔纺法制得的涤纶纤维，在光学显微镜中观 察发现它具有圆形的截面和光滑、均匀而无条痕 的纵向，见图。
涤纶的性能
一、热性能
涤纶是热塑性纤维。 1.涤纶的热性能常数 2. 玻璃化温度（Tg） 3. 热收缩
涤纶纤维和锦纶6的某些热性能物理常数 涤纶纤维和锦纶 的某些热性能物理常数
纤 维 项目 熔点（℃） 软化点（℃） 玻璃化温度（Tg） 比热（卡/克/℃） 导热系数（卡/厘米/秒/℃） 255～260 238～240 238 240 67 ～ 81 0.32 2×10－4 0.46（25～200℃） 4.2×10－4 215～220 180 涤纶 锦纶6
涤纶纤维经过无张力热处理后， 负荷－延伸曲线发生明显的改变。 经过无张力热处理后的普遍现象 是纤维的初杨氏模量减小，断裂伸长 率和纤维的韧性变大，并随着处理温 度的升高而加大。
不 荷 － 延 伸 曲 线 的 影 响 同 热 处 理 条 件 对 涤 纶 长 丝 的 负
三、吸湿性和染色性能
涤纶纤维在标准状态下的吸湿率只 有0.4%，即使在100%相对湿度下的吸湿 率也仅为0.6～0.8%。由于涤纶纤维的吸 湿性低，因而具有一些特性。例如涤纶纤 维在水中的溶胀度小，干、湿强度和断裂 延伸度基本相同，导电性差，容易产生静 电和沾污现象以及染色困难等。
聚酯纤维是什么组成的物质
聚酯纤维是什么组成的物质
聚酯纤维是一种常见的合成纤维，它是由聚酯树脂制成的纤维材料。
聚酯树脂是一种聚酯化合物，通过聚合和纺丝等工艺制成纤维。
聚酯纤维具有许多优良的性能，广泛用于纺织、服装、家居用品等领域。
首先，聚酯纤维的主要成分是聚酯树脂。
聚酯树脂是由二元醇和二酸经过酯化反应得到的聚合物，其中二元醇和二酸的种类和比例决定了聚酯树脂的性能。
对聚酯树脂进行适当的改性可以调节聚酯纤维的强度、柔软性、耐热性等性能。
其次，聚酯纤维具有许多优良的特性。
首先是强度高。
聚酯纤维的强度比棉纤维高，具有良好的耐磨性和耐拉伸性，不容易变形。
其次是细度细。
聚酯纤维细度可以调控，可制成细纱、超细纤维等，适用于不同的纺织品制作。
再者是染色性好。
聚酯纤维吸湿性低，易着色，染色均匀，色牢度高。
此外，聚酯纤维还具有抗皱性好、耐腐蚀、耐日晒等特点。
最后，聚酯纤维的应用领域广泛。
在纺织领域，聚酯纤维可用于制作衣服、床上用品、窗帘、毛巾等，具有耐用、易护理的特点；在工业领域，聚酯纤维可用于制作工业绳索、帆布、过滤材料等，具有耐磨、耐高温的性能；在建筑领域，聚酯纤维可用于加强混凝土、制作隔热隔音材料等，具有耐腐蚀、耐候性好的优势。
总的来说，聚酯纤维是一种重要的合成纤维材料，具有优良的性能和广泛的应用领域。
随着技术的发展和应用需求的不断增长，聚酯纤维在各个领域的应用前景将更加广阔。
1。
第二章 聚酯纤维(涤纶)的生产、结构和性能
卷曲涤纶在卷曲内侧有不规则性
二、涤纶纤维的超分子结构
结晶度和取向度
产品
结晶度(%)
初生丝（常规纺丝） 完全无定形
商品丝
40~60
全结晶(理论)
完全结晶
取向度 差 较高 较高
密度（克/厘米2） 1.335~1.337 1.38 1.455~1.498
涤纶的结构比较紧密（无定形区也较紧密）
第二章 聚酯纤维（涤纶）的生产、结构和性能
本章内容：
合成纤维的概况 涤纶的基本组成物质和生产 涤纶的形态结构和聚集态结构 涤纶的性能
本章要点：
涤纶纤维的基本组成物质及其生产过程。 涤纶纤维的形态结构和聚集态结构。 涤纶纤维的热性能、拉伸性能、吸湿性、染色性能和静
电现象。 涤纶的耐酸性和耐碱性。 涤纶“剥皮现象”及其应用。
第一节 合成纤维的概况
合成纤维：
以简单化合物为原料合成高分子物，然后通过纺丝 加工而成的纤维。
一、成纤高分子物条件
分子量 分子结构（线形或支化度很低） 超分子结构（取向且部分结晶） 耐热性 机械物理性能 化学稳定性 染色性
二、纺丝方法
湿法纺丝（湿纺）
纺丝液制备：将高分子物溶于水或水溶液中 凝固方法：通过凝固浴凝固成型
干法纺丝（干纺）
纺丝液制备：将高分子物溶于非水溶剂中 凝固方法：通过蒸发溶剂凝固成型
熔融法纺丝（熔纺）
纺丝液制备：将高分子物加热熔融 凝固方法：通过冷却凝固成型
膜裂法纺丝
第一步：制成薄膜 第二步：撕裂或割裂成纤维
三、常用合成纤维
短纤维
棉型 毛型 中长纤维（仿毛、仿麻）
长丝
棉 7~8%
（二）染色性
聚酯纤维(涤纶)简介
分子量一般控制在18000～25000左右。
结构特点： 1 ）是含有苯环的线形大分子，没有大的支 链，所有苯环几乎处于一个平面上，因此大 分子易于平行排列，有较好的结晶倾向。 2）分子中 刚性较大，PET熔点较 高；—CH2—CH2—具有柔性，分子链易折 叠。 3）分子中不含亲水基团， 极性小， 属疏水性纤维，吸湿性差。
涤纶染色比较困难。原因可以从 两方面加以说明。首先是分子结构中 缺少象纤维素或蛋白质纤维那样能和 染料发生结合的活性基团。其次，即 使采用分散性染料染色，除了某些分 子量较小的染料以外，也还存在着另 外的一些困难，这种困难主要是由于 涤纶分子排列得比较紧密，纤维中只 存在较小的空隙。
染色方法
高温高压染色
导热系数（卡/厘米/秒/℃）
2×10－4ห้องสมุดไป่ตู้
4.2×10－4
涤纶的熔点比较高，涤纶纤维的耐热性和绝热性较好。
玻璃化温度（Tg）
无定形PET：Tg为67℃ ； 部分结晶PET：Tg为81℃ PET的结晶度与 Tg的关系：当结晶度由零升高 到30%时，Tg向较高温度移动, 当结晶度进一步 升高时，Tg反而向较低温度移动。 解释
不同温度对涤纶丝（纱）负荷－延伸曲线的影响
从图可以看出，随着温度升高 （大于 20 ℃），涤纶丝（纱）的断裂 延伸度增大，而强度和硬挺度（杨氏 模量）都逐渐减小。 纤维的热塑性虽然对纺织品的某 些性能来说是不利的，或者在染整加 工中会发生某些麻烦，例如产生难以 消除的折痕，或者发生剧烈的收缩等； 但也可利用纤维热塑性的这些特点， 进行织物的耐久压烫整理等。
携染剂染色
热熔染色
1.将染色温度提高到100℃以上，或高至120℃，由 于纤维分子链运动加剧，瞬时间形成较大的空隙， 这样便有利于染料分子渗透到纤维内部去。 2.织物先用携染剂处理，再进行染色。携染剂常是 涤纶的增塑剂，如有机胺或酚类，常用的有邻苯基 苯酚。携染剂被纤维吸收之后，将存在于纤维分子 之间，有减弱分子间吸引力的作用，使分子链段能 进行比较自由的活动。 3.染色温度提高到200℃左右，染料升华，进入纤维 内部。
聚酯纤维是什么材料
聚酯纤维是什么材料聚酯纤维是一种合成纤维，也称涤纶，是目前世界上生产和使用最广泛的合成纤维之一。
它具有优异的物理性能和化学性能，被广泛应用于纺织、工业、医疗等领域。
那么，聚酯纤维究竟是什么材料呢？首先，我们来看一下聚酯纤维的基本特性。
聚酯纤维是由聚酯类高分子化合物制成的合成纤维，具有优异的强度和韧性，同时具有较好的耐磨性和耐化学腐蚀性。
这使得聚酯纤维在纺织品方面有着广泛的应用，例如制作衣物、家居用品、工业用品等。
此外，聚酯纤维还具有较好的弹性和耐热性，能够在一定温度范围内保持稳定的性能，因此也被广泛应用于工业制品和特种材料的生产中。
其次，聚酯纤维的生产工艺。
聚酯纤维的生产主要经历聚酯原料准备、聚合物化学反应、纺丝、拉伸、固化等工艺过程。
在这些过程中，需要经过严格的控制和调节，以确保最终产品具有稳定的质量和性能。
聚酯纤维的生产工艺不仅需要高度的技术水平和设备条件，还需要严格的环境保护和能源消耗控制，以确保生产过程的环保和可持续发展。
再者，聚酯纤维的应用领域。
由于聚酯纤维具有优异的物理性能和化学性能，被广泛应用于纺织、工业、医疗等领域。
在纺织领域，聚酯纤维可以制作各种类型的面料，如涤纶棉、涤纶丝、涤纶呢等，被广泛应用于服装、家居用品、工业用品等领域。
在工业领域，聚酯纤维可以制作各种类型的工业用品，如过滤材料、绝缘材料、增强材料等，被广泛应用于建筑、汽车、航空航天等领域。
在医疗领域，聚酯纤维可以制作各种类型的医疗用品，如医用敷料、医用缝线、医用填充材料等，被广泛应用于医院、诊所等医疗机构。
最后，聚酯纤维的发展趋势。
随着科技的不断进步和社会的不断发展，聚酯纤维的生产技术和应用领域将不断拓展和完善。
未来，聚酯纤维有望在新材料、新技术、新应用等领域发挥更大的作用，为人类的生活和工作带来更多的便利和效益。
综上所述，聚酯纤维作为一种合成纤维，具有优异的物理性能和化学性能，被广泛应用于纺织、工业、医疗等领域。
它的生产工艺需要高度的技术水平和设备条件，以及严格的环境保护和能源消耗控制。
聚酯纤维
二. 聚酯纤维分类和性能
3.PTT（聚对苯二甲酸丙二酯）纤维
性能特点：玻璃化温度45~65℃ （1）.PTT织物柔软而且具有优异的垂性。 （2）.其分子链的三个亚甲基使其具有“奇碳效应”，分子链呈现类似于羊毛蛋白质 分子链的螺旋结构，具有明显的“Z”字形构象，导致其大分子链具有如同弹簧一样的 形变和形变回复能力，在纵向外力作用下，分子链很容易发生伸长，且在外力去除后 又恢复原状，赋予其优良的回弹性。
（8）. 吸湿性很小，即使相对湿度在100%，吸湿率也仅为0．6％-0．8％。吸湿性较 差，易洗快干；但穿着有闷热感，易带静电、沾污灰尘，影响美观和舒适性。
二. 聚酯纤维分类和性能
2.PBT（聚对苯二甲酸丁二酯）纤维
性能特点：玻璃化温度22℃到43℃ （1）、PBT纤维的强度为30.91～35.32cN/tex，伸长率30%～60%，熔点为223℃，其结 晶化速度比聚对苯二甲酸乙二酯快10倍，有极好的伸长弹性回复率和柔软易染色的特 点。 （2）、由PBT制成的纤维具有聚酯纤维共有的一些性质，但由于在PBT大分子基本链节 上的柔性部分较长，导致纤维大分子链的柔性和弹性有所提高。 （3）、 PBT纤维具有有良好的耐久性、尺寸稳定性和较好的弹性，而且弹性不受湿度 的影响。 （4）、PBT纤维及其制品的手感柔软，吸湿性、耐磨性和纤维卷曲性好,拉伸弹性和压 缩弹性极好，其弹性回复率优于涤纶。。
高收缩聚酯纤维及其在非织造材料中的应用 于宾 焦晓宁 产业用纺织品 2012-11
八、功能性聚酯纤维
1.导电抗静电聚酯纤维
聚酯纤维的一大严重缺点是它的疏水性由于吸水性差, 易为油类所污染, 在 低湿度的场合下易带静电荷
1. 用耐久性抗静电剂涂覆 2. 将耐热性抗静电剂分散于聚酯熔体中 3. 制成具有抗静电性的共聚物后, 再熔融纺丝制成织物
聚酯纤维种类
聚酯纤维种类聚酯纤维是一种常见的合成纤维，由聚酯树脂制成。
它具有优异的耐磨性、抗皱性和耐褪色性，因此被广泛应用于纺织、服装、家居用品等领域。
下面介绍几种常见的聚酯纤维种类。
1. 聚酯涤纶纤维聚酯涤纶纤维是一种常见的聚酯纤维种类，具有优异的机械强度和耐久性。
它可以通过不同的纺织工艺制成各种不同的纺织品，如聚酯涤纶面料、聚酯涤纶纱线等。
聚酯涤纶纤维具有良好的染色性能，色牢度高，不易褪色。
此外，它还具有抗皱性和易于清洗的特点，适合制作常见的服装和家居用品。
2. 聚酯仿真丝纤维聚酯仿真丝纤维是一种模拟丝绸的聚酯纤维，具有柔软光滑的手感和良好的光泽。
它可以制成各种仿真丝面料，如聚酯仿真丝面料、聚酯仿真丝绸等。
聚酯仿真丝纤维具有较好的弹性和耐磨性，不易变形或起球。
它适合制作高档服装和床上用品，给人一种舒适、豪华的感觉。
3. 聚酯涤纶玻璃纤维聚酯涤纶玻璃纤维是一种具有玻璃纤维增强的聚酯纤维，具有优异的强度和刚性。
它可以制成各种玻璃纤维增强聚酯制品，如聚酯涤纶玻璃纤维板、聚酯涤纶玻璃纤维管等。
聚酯涤纶玻璃纤维具有良好的耐腐蚀性和耐高温性，适用于建筑、船舶、电子等领域的制造。
4. 聚酯弹力纤维聚酯弹力纤维是一种具有优异弹性的聚酯纤维，可以制成各种弹性纺织品，如聚酯弹力面料、聚酯弹力纱线等。
聚酯弹力纤维具有良好的回弹性和抗皱性，不易变形。
它适合制作紧身服装、运动服装和内衣等，能够给身体提供舒适的贴合感和良好的伸缩性。
5. 聚酯空气层纤维聚酯空气层纤维是一种具有空心结构的聚酯纤维，内部含有大量空气孔隙。
它可以制成各种保暖纺织品，如聚酯空气层面料、聚酯空气层填充物等。
聚酯空气层纤维具有良好的保温性能和透气性，能够有效地保持体温和排湿。
它适合制作冬季服装、寝具和户外用品，为人们提供舒适的保护。
以上是几种常见的聚酯纤维种类。
根据不同的应用需求，可以选择适合的聚酯纤维种类，以满足不同领域的需求。
聚酯纤维作为一种优秀的合成纤维，在纺织行业中发挥着重要的作用，为人们的生活带来便利和舒适。
聚酯纤维的结构和性能
165
235
79
_
232
78
_
228
Sichuan University
化学改性
采用间苯二甲酸二甲酯（DMI）取代对苯二甲酸二甲酯(DMT) 可以达到相同效果
DMI/mol %
[η]/(dL•g)-1
Tg/oC
Tm/oC
0
0.680
62.0 252.0
1
0.682
61.5 248.5
5
0.677
58.8 237.3
Sichuan University
化学改性
IPA/(IPA+TPA) mol %
0 1 3 5 7 9 12
[η]/(dL•g)-1
0.62 0.61 0.60 0.60 0.63 0.60 0.62
Tg/oC
Tc/oC
Tm/oC
81
157
253
81
159
248
80
160
245
80
162
240
79.5
PET
0
SIPM
1
2
3
4
STPM
2
77
137
256
75
157
250
72
167
243
71
167
243
71
187
242
73
155
247
Sichuan University
化学改性
四、聚萘二甲酸乙二酯（PEN） 2,6-萘二甲酸二甲酯(DMN)与乙二醇缩聚而成
性能
强度 （cN/dtex） 模量 （cN/dtex） 沸水收缩率 （%）
聚酯纤维
聚酯纤维
开放分类：化工、纺织
聚酯纤维是以聚酯（PET，聚对苯二甲酸乙二醇酯）为主要原料，添加一定的功能母料，通过熔融、挤出、高速喷丝、高倍率拉伸后，经特殊表面处理工艺，利用专用切断机切断而成，其外观为多根纤维单丝交聚而成的束状结构。
当纤维加入到沥青混凝土中，纤维与周围基体（沥青以及沥青胶浆）、纤维与纤维之间存在着复杂的相互作用，根据各种理论分析及大量实践应用证明:纤维不但对沥青具有改性的效果，同时还会显著的影响沥青混合料的韧性和破坏过程，即具有改性、加筋和桥联作用，显著的提高沥青混凝土的抗车辙能力和抗低温裂缝能力，延缓疲劳寿命。
聚酯纤维除具有普通聚合物纤维细度大、强度高、易分散的特点，还具有突出的耐高温性能，可广泛应用于热拌合沥青混凝土工程，也可应用于高强混凝土的增强防裂，是理想的多功能增强材料。
高分子化学课程论文：聚酯纤维的合成及应用汇总
学号：********高分子化学课程论文学院化学化工学院专业化学年级201级化学班姓名论文（设计）题目聚酯纤维的合成及应用指导教师彭琪职称讲师成绩2016年6月17日目录摘要 (1)关键词 (1)Abstract (1)Keywords (1)引言 (1)1.聚酯纤维的结构与性能 (1)1.1聚酯纤维的结构 (1)1.2聚酯纤维的性能 (2)1.2.1物理性质 (2)1.2.2力学性能 (2)1.2.3化学稳定性 (2)1.2.4耐微生物性 (2)2.聚酯纤维的合成 (2)2.1主要原料 (3)2.2聚酯纤维的合成原理与工艺 (3)2.2.1聚酯纤维的合成原理 (3)2.2.2聚酯纤维的生产工艺 (4)3.聚酯纤维的应用 (5)3.1家纺用品方面 (5)3.2交通运输方面 (5)3.3工业方面 (6)参考文献 (6)聚酯纤维的合成及应用学生姓名：学号：20135051化学化工学院201级化学专业班指导教师：彭琪职称：讲师摘要：本文首先对聚酯纤维的结构与性能进行综述，然后介绍它的合成方法，最后介绍聚酯纤维的应用。
关键词：聚酯纤维；结构；性能；合成；应用Abstract: In this paper,the structure and properties of polyester fiber are summarized. The synthesis methods and the application of polyester fiber are introduced. Keywords: polyester fiber; structure; properties; synthesis; application引言聚酯纤维是由大分子链中的各链节通过酯基相连的成纤聚合物纺制而成的合成纤维，目前，所谓聚酯纤维通常是指聚对苯二甲酸乙二酯纤维(PET)，是以对苯二甲酸二甲酯、乙二醇为原料，经酯交换、缩聚、纺丝和纤维后加工等四个步骤而制得。
3.聚酯纤维.doc解析
二、涤纶纤维的形态结构
用熔纺法制得的涤纶纤维，在光学显微镜中观 察发现它具有圆形的截面和光滑、均匀而无条痕 的纵向，见图。
涤纶的超分子结构
涤纶的超分子结构与纤维生产过程 中的拉伸和热处理有关。涤纶喷丝 成型后的初生纤维是无定形的，取 向度很差，需要进一步牵伸取向后 方能纺织加工。经过拉伸和热定型 处理后的纤维，结晶度约为60%，并 有较高的取向度。 涤纶的超分子结构称为“折叠链 — 缨状微原纤”
对苯二甲酸乙二酯（BHET）
直接酯化法：生产流程短，投资少，原料消耗低， 反应时间短，生产效率高，自20世纪80年代起已 成为聚酯的主要工艺和首选技术路线。
（3）直接加成法 （EO法）－－直接法
HOOC－
－COOH＋
2 CH2－CH2 O
对苯二甲酸（TPA）
环氧乙烷（EO）
HOCH2CH2COOC－
易回复。
另一方面，从涤纶的微结构来看，存在无定形区、结晶区和 取向度高的部位，分子间有比较牢固的联结点，分子间作用 力较大，受外力时不易产生形变。涤纶在一定外力作用下产 生的形变是可复形变，但在高度拉伸时，回复性能显著变差。
具有“洗可穿”性能
（3）耐磨性
涤纶的耐磨性仅次于锦纶而超过其他纤维。
结晶时，即转变为反式构象
相对分子质量及其分布
高聚物相对分子质量的大小直接影响其加工性能和纤维质量。 PET 的耐热、 光、 化学稳定等性质及纤维的强度均与相对 分子质量有关，如 PET 相对分子质量小于 1×104 时，就 不 能正常加工为高强力纤维。 工业控制通常采用相对粘度和特性粘数作为衡量相对分子质 量大小的尺度。 民用成纤 PET 切片的相对粘度ηr 至少为 1.30～1.36，相 当于 [η]＝0.55～ 0.65dL／g（分升每克）， 或相当于
