三相整流桥输出电压电流(2016.7.26)
三项桥式全控整流电路漏电感资料

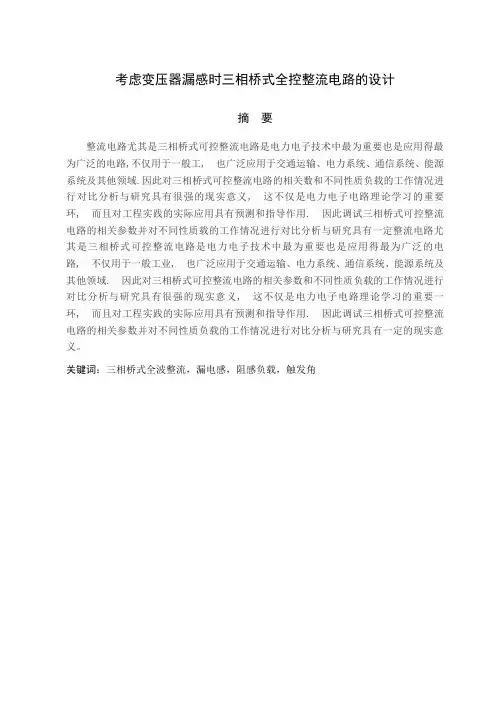

考虑变压器漏感时三相桥式全控整流电路的设计摘要整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路,不仅用于一般工, 也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域.因此对三相桥式可控整流电路的相关数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义, 这不仅是电力电子电路理论学习的重要环, 而且对工程实践的实际应用具有预测和指导作用. 因此调试三相桥式可控整流电路的相关参数并对不同性质载的工作情况进行对比分析与研究具有一定整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路, 不仅用于一般工业, 也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域. 因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义, 这不仅是电力电子电路理论学习的重要一环, 而且对工程实践的实际应用具有预测和指导作用. 因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。
关键词：三相桥式全波整流，漏电感，阻感负载，触发角目录1设计背景及任务 (1)1.1背景 (1)1.2设计任务 (1)2设计方案 (2)2.1设计基本原理 (2)2.2设计所需器件 (2)2.3基础波形 (2)3仿真与计算 (4)3.1仿真软件 (4)3.2仿真设计 (4)3.3三相桥式全控整流电路带阻感负载α=90°时仿真 (4)3.4三相桥式全控整流电路带阻感负载α=30°时仿真 (6)3.5漏电感对整流电路的影响 (7)4总结 (8)4.1总结体会 (8)参考文献 (8)1 设计背景及任务1.1背景“整流电路”（rectifying circuit）是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
(完整word版)三相桥式整流电路的设计
目录1 方案设计 (1)2 主电路分析及元件的选择 (2)2.1 主电路的原理分析 (2)2.2 整流变压器的选择 (3)2.3 晶闸管的选择 (4)2.4 平波电抗器的参数计算 (5)3 触发电路的设计 (6)3.1 触发电路的作用及要求 (6)3.2 触发电路的选择 (7)4 保护电路设计 (11)4.1 过电压保护电路设计 (11)4.2 过电流保护电路设计 (12)4.3 缓冲电路的设计 (12)5 MATLAB仿真及结果分析 (14)5.1 MATLAB建模及仿真 (14)5.2 仿真结果及分析 (14)附录Ⅰ (17)附录Ⅱ (18)参考文献 (19)三相桥式整流电路的设计1 方案设计整流电路是电力电子电路中出现最早的一种，它将交流电变为直流电，应用广泛。
当整流负载容量较大，或要求直流电压脉冲较小时，应采用三相整流电路，其交流测由三相电源供电。
三相可控整流电路中，最基本的是三相半波可控整流电路，应用最广泛的是三相桥式全控整流电路。
本设计要求整流电路带直流电机负载，希望获得的直流电压脉冲较小，所以用三相全波整流比较合理。
三相桥式全控和三相桥式半控是常见的三相桥式可控全波整流电路。
三相半控桥式整流电路适用于中等容量的整流装置或不要求可逆的电力拖动中，它采用共阴极的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成，电路兼有可控与不可控两者的特性。
共阳极组的三个整流二极管总是在自然换流点换流，使电流换到阴极点为更低的一相中去。
该电路在使用中需加设续流二极管，以避免可能发生的失控现象，所以电路不具备逆变能力。
虽然三相半控电路相应触发电路较简单，但只能用于整流不能用于逆变，现在很少使用。
本设计选择使用三相桥式全控整流电路。
整流电路的输入部分是变压器，作用是降低或减少晶闸管变流装置对电网和其它用电设备的干扰，将整流电路与电网隔离，并将电网电压值转变为整流所需输入值。
整流部分是六个晶闸管，是由共阴极的三相半波可控整流电路与共阳极接法的三相半波可控整流电路串联而成。
三相桥式PWM整流电路分析
三相桥式PWM整流电路分析【摘要】为了抑制电力电子装置产生的谐波，其中的一种方法就是对整流器本身进行改进，使其尽量不产生谐波。
通过对各个电力半导体器件的通断进行PWM调制，使输入电流成为接近正弦且与电源电压同相的PWM波形，从而得到接近1的功率因数。
本文主要对电压型三相半桥式PWM整流电路进行分析，在此基础上对PWM 整流技术加以探讨，对PWM整流装置的维护和设计有一定参考价值。
【关键词】PWM整流；三相桥1.引言随着电力电子技术的迅速发展，各种电力电子装置在电力系统、工业、交通、家庭等众多领域中的应用日益广泛，大量的非线性负载被引入电网，导致了日趋严重的谐波污染。
电网谐波污染的根本原因在于电力电子装置的开关工作方式，引起网侧电流、电压波形的严重畸变。
为了抑制电力电子装置产生的谐波，其中的一种方法就是对整流器本身进行改进，使其尽量不产生谐波，且电流和电压同相位。
这种整流器称为高功率因数变流器或高功率因数整流器。
高功率因数变流器主要采用PWM整流技术，一般需要使用自关断器件。
只要对整流器各开关器件施以适当的PWM控制，就可以对整流器网侧交流电流的大小和相位进行控制，不仅可实现交流电流接近正弦波，而且可使交流电流的相位与电源电压同相，即系统的功率因数总是接近于1。
本文主要对电压型三相半桥式PWM整流电路进行分析，在此基础上对PWM 整流技术加以探讨，对PWM整流装置的维护和设计有一定参考价值。
2.传统整流电路的存在的问题在我国，当前主要的谐波源主要是一些整流设备，如化工、冶金行业的整流设备和各种调速、调压设备以及电力机车。
传统的整流方式通常采用二极管整流或相控整流方式，采用二极管整流方式的整流器存在从电网吸取畸变电流，造成电网的谐波污染，而且直流侧能量无法回馈电网等缺点。
采用相控方式的整流器也存在深度相控下交流侧功率因数很低，因换流引起电网电压波形畸变等缺点。
这些整流器从电网汲取电流的非线性特征，给周围用电设备和公用电网都会带来不利影响。
三相桥式整流电路电力电子介绍

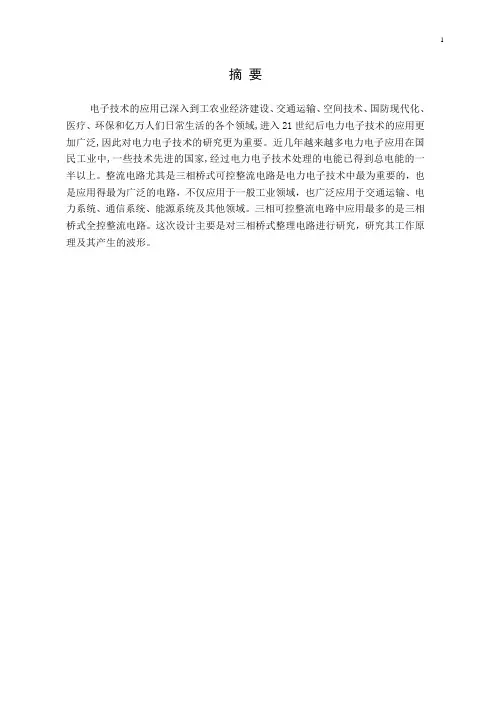

电子技术的应用已深入到工农业经济建设、交通运输、空间技术、国防现代化、医疗、环保和亿万人们日常生活的各个领域,进入21世纪后电力电子技术的应用更加广泛,因此对电力电子技术的研究更为重要。
近几年越来越多电力电子应用在国民工业中,一些技术先进的国家,经过电力电子技术处理的电能已得到总电能的一半以上。
整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要的，也是应用得最为广泛的电路，不仅应用于一般工业领域，也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域。
三相可控整流电路中应用最多的是三相桥式全控整流电路。
这次设计主要是对三相桥式整理电路进行研究，研究其工作原理及其产生的波形。
1选题背景 (1)1.1课题意义 (1)1.2要求 (1)2 三相桥式全控整流电路工作原理 (2)2.1原理 (2)2.2工作特点 (2)2.3工作过程分析 (3)3 参数计算及确定、晶闸管介绍 (6)3.1参数定量计算 (6)3.2 晶闸管介绍 (7)3.3电源参数确定 (9)4仿真结果及其分析 (12)4.1 仿真结果分析 (12)4.2波形分析 (16)5 设计心得 (17)6 参考文献1选题背景1.1课题意义电力电子学,又称功率电子学(Power Electronics)。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。
电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。
随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。
三相可控整流桥输入输出电压关系

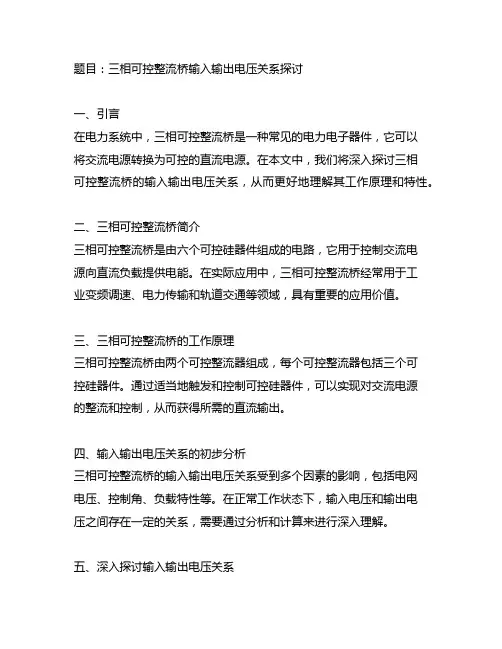

题目：三相可控整流桥输入输出电压关系探讨一、引言在电力系统中，三相可控整流桥是一种常见的电力电子器件，它可以将交流电源转换为可控的直流电源。
在本文中，我们将深入探讨三相可控整流桥的输入输出电压关系，从而更好地理解其工作原理和特性。
二、三相可控整流桥简介三相可控整流桥是由六个可控硅器件组成的电路，它用于控制交流电源向直流负载提供电能。
在实际应用中，三相可控整流桥经常用于工业变频调速、电力传输和轨道交通等领域，具有重要的应用价值。
三、三相可控整流桥的工作原理三相可控整流桥由两个可控整流器组成，每个可控整流器包括三个可控硅器件。
通过适当地触发和控制可控硅器件，可以实现对交流电源的整流和控制，从而获得所需的直流输出。
四、输入输出电压关系的初步分析三相可控整流桥的输入输出电压关系受到多个因素的影响，包括电网电压、控制角、负载特性等。
在正常工作状态下，输入电压和输出电压之间存在一定的关系，需要通过分析和计算来进行深入理解。
五、深入探讨输入输出电压关系1. 输入输出电压关系的数学模型在三相可控整流桥中，输入交流电压和输出直流电压之间的关系可以通过数学模型来描述。
我们可以推导出输入输出电压之间的数学关系，并通过实际数据进行验证和分析。
2. 输入输出电压关系的控制方法为了实现对输出电压的控制，可以采用不同的控制方法和策略。
可以通过调节控制角来改变可控整流器的导通角度，从而实现对输出电压的调节和稳定。
六、总结与展望通过以上分析，我们更加深入地理解了三相可控整流桥的输入输出电压关系。
在实际应用中，我们需要综合考虑各种因素，并设计合理的控制策略，以实现对输出电压的精确调节和稳定输出。
未来，随着电力电子技术的不断发展，三相可控整流桥将有更广泛的应用场景，我们也可以期待更多的创新和突破。
七、个人观点和理解作为电力电子领域的从业者，我深知三相可控整流桥在现代电力系统中的重要性和应用价值。
通过本文的撰写，我对其输入输出电压关系有了更加深入的理解，并希望能够为相关领域的研究和应用提供一些启发和思路。
三相桥式整流电路工作原理
三相桥式整流电路工作原理三相桥式整流电路是一种常用的电力电子装置，它主要用于将交流电转换为直流电。
在工业生产和日常生活中，我们经常会接触到各种各样的电子设备，而这些设备中的很多都需要直流电来工作。
因此，了解三相桥式整流电路的工作原理对于理解电子设备的工作原理以及维修和改进这些设备都是非常重要的。
三相桥式整流电路由六个二极管组成，它可以将三相交流电转换为直流电。
在这个电路中，每个二极管都会依次导通，从而使得输出端获得了稳定的直流电。
接下来，我们将详细介绍三相桥式整流电路的工作原理。
首先，当三相桥式整流电路接通电源时，三相交流电会依次通过变压器，然后输入到六个二极管中。
在正半周的时候，三相交流电中的一个相位会使得两个二极管导通，而其他四个二极管则处于截止状态。
这样，电流就会通过导通的二极管流向负载电阻，从而使得负载电阻上获得了正向的电压。
接着，在负半周的时候，另外一个相位的交流电会使得另外两个二极管导通，而其他四个二极管则处于截止状态。
这样，电流就会通过导通的二极管流向负载电阻，同样使得负载电阻上获得了正向的电压。
因此，通过这种方式，三相桥式整流电路可以将三相交流电转换为稳定的直流电。
需要注意的是，由于三相桥式整流电路中的二极管导通是依次进行的，因此在输出端获得的直流电并不是完全平稳的。
为了使得输出的直流电更加平稳，通常会在输出端加上一个电容滤波器，以减小直流电中的波动。
总的来说，三相桥式整流电路通过六个二极管的导通和截止，将三相交流电转换为直流电。
它的工作原理相对简单，但是却非常重要，因为它为我们的生活和工作提供了稳定的电力支持。
对于电子工程师和电子设备维修人员来说，理解三相桥式整流电路的工作原理可以帮助他们更好地理解和改进各种电子设备。
总结一下，三相桥式整流电路的工作原理是非常重要的。
通过六个二极管的导通和截止，它可以将三相交流电转换为稳定的直流电。
这种电路的应用非常广泛，对于我们的生活和工作都有着重要的意义。
三相桥式全控整流电路原理及电路图,三相桥式全控整流电路原理及电路图
三相桥式全控整流电路原理及电路图,三相桥式全控整流电路原
理及电路图
三相桥式全控整流电路原理及电路图，三相桥式全控整流电路原理及电路图三相整流电路的作用：在电路中，当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。
图所示就是三相半波整流电路原理图。
在这个电路中，三相中的每一相都单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差120度叠加，整流输出波形不过0点，并且在一个周期中有三个宽度为120度的整流半波。
因此它的滤波电容器的容量可以比单相半波整流和单相全波整流时的电容量都小。
三相整流电路的工作原理：先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。
电流从A相流出，经D1，负载电阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。
此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A相电压最高，且加到D3、D5的阴极，故D3、D5截止。
其余各段情况如下：时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。
时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A 相C相间的二极管D3、D6导电。
时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B 相A相间的二极管D3、D2导电。
时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C 相A相间的二极管D5、D2导电。
三相桥式电阻负载整流电路的输出电压波形见图
时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C 相B相间的二极管D5、D5导电。
三相桥式整流电路工作原理(一)
三相桥式整流电路工作原理(一)三相桥式整流电路工作原理什么是三相桥式整流电路？三相桥式整流电路是一种经典的电力电子电路，常见于工业、家庭用电等领域。
其作用是将三相交流电信号转换为直流电信号，用于电动机的驱动或直流电源的供电。
三相桥式整流电路的原理三相桥式整流电路由六个二极管和一个负载组成。
其中，三个二极管连接在三相交流电源的三个输出端上，使得交流电源的三个输出信号两两并联。
另外三个二极管则分别与负载相连，作为整流器使用。
负载一端接直流电源，另一端接地。
工作过程当三相交流电源输出信号与整流电路相连时，三个二极管中两个永远处于导通状态，此时交流电压源从两个方向流入负载。
当一个二极管被关闭时，另一个二极管就会被打开，随后修改连接的磁路方向，使得交流电从其他两个二极管流入负载。
通过这种交替开关的方式，三相桥式整流电路可以保持电流单向流动，因此实现了直流信号的输出。
而且，整流电路中的损耗极小，效率高。
使用场景三相桥式整流电路通常用于三相交流马达的驱动以及需要使用直流电源的场合。
在以上应用中，整流电路可以将交流输入转换为直流输出，以满足设备的需求。
总结三相桥式整流电路是一种既简单又高效的电力电子电路。
其使用范围广泛，可应用于工业、家庭用电等多个领域。
优缺点优点1.整流电路的损耗极小，效率较高，因此节省了能量。
2.电路结构简单，易于实施放大或缩小。
3.输出直流电压具有比较高的稳定性和纹波小。
缺点1.初始成本较高，特别是对于高功率应用的电源来说。
2.整流器中的二极管会产生一定的电压降，会降低电路的效率。
3.电容器等其他器件的使用会增加电路的成本。
常见的三相桥式整流电路•半波三相桥式整流电路•全波三相桥式整流电路•无中性线三相桥式整流电路结论三相桥式整流电路是典型的电力电子电路，其原理、工作过程及应用场景等方面都非常值得我们关注。
了解这些内容不仅可以帮助我们深入理解原理，还可以帮助我们在实践中更好地使用整流电路。
三相桥式整流原理
三相桥式整流原理
三相桥式整流是一种常用的整流电路，由4个二极管组成。
它可以将三相交流电转换为直流电，用于供电或充电等应用。
三相桥式整流电路的原理如下：首先，将三相交流电的三相线分别连接到整流电路的三相脚上，将负载或电池连接到整流电路的正负极上。
在正半周中，相序为U、V、W。
在U相为零时，U相端的二极管导通，U相电流通过U相脚、二极管和
负载或电池，形成一个闭合回路。
同样的，当V相和W相为
零时，V相和W相的二极管也分别导通，使得各相电流依次
通过整流电路，最终形成一个直流电路。
这样，通过三相桥式整流，我们可以得到一个相对平滑的直流电输出。
因为三相桥式整流电路有四个二极管，所以在一个周期内，总是有两个二极管导通，而其他两个二极管截止。
这样，它能够更好地减小输入电压的纹波，并提高整流电路的效率。
总的来说，三相桥式整流原理是利用四个二极管来将三相交流电转换为直流电，并通过合理的相序使得三相电流依次通过。
这样，我们可以得到一种适合供电和充电等应用的直流电输出。
三相桥式整流工作原理
三相桥式整流工作原理三相桥式整流工作原理导读：本文将详细介绍三相桥式整流工作原理，帮助读者深入理解这一概念。
我们将从简单的概念入手，逐步展开讨论，使读者能够全面、深入地理解三相桥式整流。
一、引言三相桥式整流是一种常见的电力转换技术，广泛应用于交流电到直流电的转换中。
它是由四个二极管组成的整流电路，可以将交流电转化为具有恒定电压和电流的直流电。
在本文中，我们将探讨三相桥式整流的工作原理以及其在电力应用领域中的重要性。
二、工作原理1. 三相桥式整流的结构与组成三相桥式整流电路由三相交流电源、四个二极管以及负载组成。
三相交流电源输入到桥式整流电路中，经过整流后，输出为直流电。
2. 桥式整流的基本原理桥式整流电路由四个二极管组成，这四个二极管可以分为两组。
其中一组包括二极管D1和二极管D3，另一组包括二极管D2和二极管D4。
当交流电源的A相接通时，二极管D1导通，将电流导向负载，并在B相接通时，二极管D4也导通，电流继续流向负载。
同样，当C相接通时，二极管D3导通，将电流导向负载，接着在B相接通时，二极管D2也导通，电流继续流向负载。
通过这种方式，交流电源的电流可以在整个周期内以相对稳定的方式流向负载，从而实现了直流电的输出。
3. 桥式整流的工作周期桥式整流电路的工作周期可以分为四个阶段，即正半周、负半周、正半周和负半周。
在正半周中，A相和B相交替导通，电流流向负载；在负半周中，B相和C相交替导通，电流仍然流向负载。
三、桥式整流的应用领域1. 电力通信桥式整流电路在电力通信领域中具有重要应用。
在电力通信中，直流电用于传输信号和数据，而交流电则经过桥式整流变为直流电。
这种转换可以保证数据传输的稳定性和可靠性。
2. 工业电源桥式整流电路还广泛应用于工业电源领域。
工业电源需要稳定的直流电供应，桥式整流提供了这种稳定性。
它能够将电网提供的交流电转换为适合工业设备使用的直流电，以确保工业生产的正常进行。
3. 民用电子产品在民用电子产品中，桥式整流电路也被广泛使用。
三相桥式整流电路输出电压平均值
三相桥式整流电路输出电压平均值三相桥式整流电路，听起来是不是很高大上？它在我们的日常生活中可用得上，像是给咱们的电器提供稳定电源的好帮手。
你知道吗？这玩意儿就像一个超级无敌的电力守护者，能把咱们的交流电转换成直流电，嘿，这可了不得！想象一下，你家里的冰箱、洗衣机，这些“家伙”都是靠它们的电源正常工作的。
真是像是给生活打了一剂强心针。
说到这个三相桥式整流电路，咱们先得明白，它的“桥”字可不是随便来的。
这是一个由六个二极管组成的桥形结构，三相电源的三个相线就像三个兄弟，通通围成一个圈。
你说这是不是就像咱们一起打麻将，团结力量大？没错，这样的组合能把交流电的波形平稳地转换成直流电，让电流像老老实实的小绵羊一样乖乖听话，没什么波动，不会像调皮的小猴子一样四处乱窜。
整流电压的平均值又是什么呢？简单来说，它就是整流后电流的“中间值”。
就像咱们生活中，有时候高兴得飞起来，有时候沮丧得想哭，但最后我们还是得找到一个适中的心态。
这个电压的平均值能告诉我们，整流后的电流在一段时间内大致能给咱们提供多少电量。
大伙儿都知道，电流可不能瞎折腾，得稳定才行，不然就会影响家里的电器运转，简直是个“捣蛋鬼”。
我们来聊聊这个平均值是怎么算出来的。
挺简单的，你只要把整流后的电压波形在一个周期内的所有瞬时电压加起来，然后再除以周期的时间。
就像咱们上学时学的数学，积分和平均值，稍微有点麻烦但不至于难倒咱们。
这个过程就像在厨房里做菜，先把材料准备好，然后慢慢调味，最后才能做出一道美味佳肴。
再说说这个整流的好处。
哎呀，这可真是好处多多啊！它可以把高频的交流信号转化为低频的直流信号，减小了电器受损的风险。
你想，整流电压就像是一个保护伞，挡住了那些不必要的干扰。
直流电的效率更高，能量损耗小，能让咱们的电器更加节能环保，这在如今提倡绿色生活的社会中可谓是“应时而生”。
整流电路的设计也不复杂，适合不同类型的电器。
你瞧，这就像是“百搭”的衣服，随便一搭就好看。
三相整流桥输出电压电流(2016.7.26)
一、输出电压是2.34U，U是整流前（输入）电压有效值
二、三相电压380V桥式整流直流电压根据公式计算，
Uz0=2.34U相＝1.35U线＝1.35×380=513V.
三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小，容易滤波。
三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。
因为三相整流装置三相是平衡的﹐输出的直流电压和电流脉动小，对电网影响小，且控制滞后时间短，采用三相全控桥式整流电路时，输出电压交变分量的最低频率是电网频率的6倍，交流分量与直流分量之比也较小，因此滤波器的电感量比同容量的单相或三相半波电路小得多。
另外，晶闸管的额定电压值也较低。
因此，这种电路适用于大功率变流装置。
三、线电压的1.35倍，380V*1.35＝513V
四、三相桥式整流电路图交流电流和直流电流比值是多少i
直流是1,交流是0.816。
整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。
当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。
三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。
选择整流桥要考虑整流电路和工作电压。
对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。
七、相桥式全控整流电路控制角为多少时整流输出达到最大值
0的时候最大导通时间最长，输出电压平均值最大，电流就最大。
三相全桥整流电路输出电压范围
三相全桥整流电路输出电压范围三相全桥整流电路是一种常用的电力电子变换器，用于将交流电转化为直流电。
它的输出电压范围是由输入电压和控制信号决定的。
我们来了解一下三相全桥整流电路的基本结构。
它由四个开关管和一个负载组成。
开关管通常是晶闸管或功率MOSFET管，它们根据控制信号的变化来控制导通和关断，从而改变电路的工作状态。
负载可以是电阻、电感或电容等元件。
在正常工作状态下，三相全桥整流电路可以将三相交流电转化为直流电。
通过合理的控制信号，可以得到不同的输出电压范围。
首先让我们看一下三相全桥整流电路的最大输出电压范围。
当输入电压的峰值达到最大值时，如果控制信号使得开关管一直导通，那么输出电压将等于输入电压的峰值。
这时，输出电压的范围是最大的，可以达到输入电压的峰值。
然而，在实际应用中，我们往往需要得到比输入电压更低的输出电压。
这时，我们可以通过改变控制信号的占空比来实现。
占空比是指开关管导通时间与关断时间的比值。
如果占空比小于50%，那么输出电压将小于输入电压。
当占空比为0时，输出电压为0；当占空比为50%时，输出电压达到最大值，即输入电压的峰值。
另一方面，如果我们希望得到负的输出电压，可以通过改变控制信号的相位来实现。
三相交流电有三个相位，分别是120°、240°和360°。
如果我们将控制信号的相位设置为负值，那么输出电压也将是负值。
除了控制信号的占空比和相位，还有其他因素也会影响三相全桥整流电路的输出电压范围。
例如，开关管的导通和关断速度、负载的大小和性质等。
如果开关管导通和关断速度较慢，会导致开关过程中出现较大的电压波动，从而影响输出电压的稳定性。
负载的大小和性质也会影响电路的工作状态和输出电压范围。
三相全桥整流电路的输出电压范围是由输入电压和控制信号决定的。
通过合理的控制信号，可以实现不同范围的输出电压，包括正值和负值。
在实际应用中，我们需要根据具体的需求来选择合适的控制方法和参数，以获得所需的输出电压范围。
三相桥式全控整流电路
三相桥式全控整流电路1系统概述整流电路是电⼒电⼦电路中最早出现的⼀种，它将交流电变为直流电，应⽤⼗分⼴泛，电路形式多种多样，各具特⾊。
可从各种⾓度对整流电路进⾏分类，主要分类⽅法有：按组成的器件可分为不可控、半控、全控三种。
由电⼒⼆极管等不可控器件构成的整流电路叫做不可控整流电路，由晶闸管等半控器件构成的整流电路称为半控型整流电路，由门极可关断晶闸管（GTO）、电⼒晶体管（GTR）、电⼒场效应晶体管（Power MOSFET）以及绝缘栅双极晶体管（IGBT）等全控型器件构成等的整流电路称为全控整流电路。
按电路结构可分为桥式电路和零式电路。
按交流输⼊相数分为单相电路和多相电路。
按变压器⼆次侧电流的⽅向是单向或双向，⼜分为单拍电路和双拍电路。
本系统属于三相桥式全控整流电路，⽽三相可控整流电路⼀般有三相半波可控整流电路、三相桥式全控整流电路。
三相半波可控整流电路只需要三个晶闸管，若带阻感负载，则只在正半周开通。
三相半波可控整流电路的特点是简单，但输出脉动⼤，变压器⼆次测电流中含直流分量，造成变压器铁⼼直流磁化。
为使变压器铁⼼不饱和，需增⼤铁⼼截⾯积，增⼤了设备的。
因此，实际中⼀般不采⽤半波整流，⽽采⽤全波整流。
三相可控整流电路中应⽤较多的是三相桥式全控整流电路，共六个晶闸管组成三对桥臂。
由于在交流电源的正负半周都有整流输出电流流过负载，故该电路为全波整流。
在u2⼀个周期内，整流电压波形脉动6次，脉动次数多于半波整流电路，该电路属于双脉波整流电路。
变压器⼆次绕组中，正负两个半周电流⽅向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器绕组的利⽤率也⾼。
1.1总体⽅案设计现要设计⼀三相桥式半控整流电路，带直流电动机负载，电压调节范围为0～220V。
整个系统可分为主电路和触发电路两部分，总体结构框图如下图1所⽰：1.2系统⼯作原理在系统主电路中，⾸先由主变压器将电⽹电压变换为需要的交流电压，接着由整流桥将交流电转化为直流电供给直流电动机负载。
三相桥式整流电路设计
一、设计的基本要求1.1、主要技术数据1)电源电压：交流220V/50Hz2)输出电压范围50V~100V3)最大输出电流：10A4)具有过流保护功能，动作电流：12A5)具有稳压功能6)效率不低于70%1.2、主要用途三相桥式整流电路在电力电子领域中的应用及其重要，也是应用最为广泛的电路。
不仅在一般的工业领域的应用非常广泛，如中频炉、发电机励磁、自动控制等，也广泛应用于交通运输、电力系统、通信系统、能源系统、以及其他领域。
二、总体方案三、电路原理说明3.1、主电路原理说明3.1.1、工作原理三相全控桥式整流电路是由一组共阴极接法的三相半波可控整流电路和一组共阳极接法的三相半波可控整流电路串起来组成的，如上图所示。
为了便于表达晶闸管的导通顺序，把共阴极组的晶闸管依次编号为VT1、VT3、VT5，而把共阳极组的晶闸管依次编号为VT4、VT6、VT2。
假设六个晶闸管换成六个整流二极管，则电路为不可控电路。
相当于晶闸管触发角α=0°时的情况。
三相电压正、负半周各有三个自然换相点，六个自然换相点依次相差60°。
对于共阴极组，阳极电位最高的器件导通；对于共阳极组，阴极电位最低的器件导通。
六个自然换相点把一个周期分成以下六段：1)ωt1＜ωt≤ωt2时，共阴极组VT1导通，共阳极组VT6导通，ud=uab。
2)ωt2＜ωt≤ωt3时，共阴极组VT1导通，共阳极组VT2导通，ud=uac。
3)ωt3＜ωt≤ωt4时，共阴极组VT3导通，共阳极组VT2导通，ud=ubc。
4)ωt4＜ωt≤ωt5时，共阴极组VT3导通，共阳极组VT4导通，ud=uba。
5)ωt5＜ωt≤ωt6时，共阴极组VT5导通，共阳极组VT4导通，ud=uca。
6)ωt6＜ωt≤ωt1时，共阴极组VT5导通，共阳极组VT6导通，ud=ucb。
通过以上分析，可知三相全控桥式整流电路有以下几个基本特点：1)任何时刻必须有两个晶闸管同时导通，一个为共阴极组，一个为共阳极组，以便形成通路2)晶闸管在组内换相，同组内晶闸管的触发脉冲互差120°，由于共阴极组与共阳极组的自然换相点互差60°，所以每隔60°有一个元件换相。
三相桥式整流
任意时刻共阳极组和共阴极组中
各有1个SCR处于导通状态。其 O
t
余的SCR均处于关断状态。
触发角α的起点，仍然是从自然
uab uac
换相点开始计算，注意正负方向 图2-18三相桥式全控整流
均有自然换相点。
动画 电路带电阻负载α =0时的波形
10
从线电压波形看， ud为线电压中最大的一个，因此 ud波形为线电压的包络线。
带电感性负载， α =90时的波形
动画
21
2.定量计算
(1)当整流输出电压连续时（即带电感性负载时，或带电阻负载 α≤60时）的平均值为：
U d
1
2
3
3
3
6U 2 sin td (t) 2.34U 2 cos
带电阻负载且α >60时，整流电压平均值为：
U d
O
t
id
O
t
iVT1
O
t
图3-33 三相桥式全控整流
电路带电感性负载α =0时的波形
id
O
t
ia
O
t
图3-34 三相桥式全控整流
电路带电感性负载α =30时的波形
20
= 90° ud1
ub
uc
ua
O
t1
t
2) α >60时
ud2
电感性负载时的工作情况 ud
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ uab uac ubc uba uca ucb uab uac
19
uud21 = 0°ua
ub
uc
O t1
ud2 u2L ud
ⅠⅡ Ⅲ ⅣⅤⅥ uab uac ubc uba uca ucb uab uac
三相整流桥实验报告
题目：三相桥式整流电路仿真摘要1、设计目的进一步熟悉MATLAB软件的基本仿真，掌握三相整流桥的基本原理。
2、设计任务2.1、利用MATLAB对三相整流电路进行仿真；2.2、分析不同触发角是负载的电压电流输出波形；2.3、谐波含量分析。
3、课题原理3.1主电路设计及原理3.1.1 主电路设计将其中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。
此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。
从后面的分析可知，按此编号，晶闸管的导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。
3.1.2 主电路原理说明整流电路的负载为带反电动势的阻感负载。
假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。
此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。
而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。
这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。
此时电路工作波形如图3-1所示。
α=0o时，各晶闸管均在自然换相点处换相。
由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。
在分析ud的波形时，既可从相电压波形分析，也可以从线电压波形分析。
从相电压波形看，以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压 ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、输出电压是2.34U，U是整流前（输入）电压有效值
二、三相电压380V桥式整流直流电压根据公式计算，
Uz0=2.34U相＝1.35U线＝1.35×380=513V.
三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小，容易滤波。
三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。
因为三相整流装置三相是平衡的﹐输出的直流电压和电流脉动小，对电网影响小，且控制滞后时间短，采用三相全控桥式整流电路时，输出电压交变分量的最低频率是电网频率的6倍，交流分量与直流分量之比也较小，因此滤波器的电感量比同容量的单相或三相半波电路小得多。
另外，晶闸管的额定电压值也较低。
因此，这种电路适用于大功率变流装置。
三、线电压的1.35倍，380V*1.35＝513V
四、三相桥式整流电路图交流电流和直流电流比值是多少i
直流是1,交流是0.816。
整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。
当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。
三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。
选择整流桥要考虑整流电路和工作电压。
对输出电压要求高的整流电路需要装电容器，对输出电压要求不高的整流电路的电容器可装可不装。
七、相桥式全控整流电路控制角为多少时整流输出达到最大值
0的时候最大导通时间最长，输出电压平均值最大，电流就最大。
