50kW光伏并网逆变器远程监控通讯规约-许继
500KW光伏逆变器远程通讯规约0XJFTS-JYB 706 002-V1.3
MODBUS 起始地址为 0x1000，数量：33
遥调数据返回值：
MODBUS 起始地址为 0x5000，数量：13
序号
1 2 3 4 5 6 7 8 9 10
遥测名称
有功功率（低 位字）
有功功率（高 位字）
无功功率（低 位字）
无功功率（高 位字）
直流母线电压
直流电流
直流功率
Uab 电压
Ubc 电压
3.1 串行通信方式.................................................................................................................... 2 3.2 参考文档 ........................................................................................................................... 2 3.3 规约 ................................................................................................................................... 3 4 串口通信规约解析 ...................................................................................................................... 3 4.1 遥控 ................................................................................................................................... 3 4.2 遥调 ................................................................................................................................... 4 4.3 遥测 ................................................................................................................................... 5 4.4 遥信 ................................................................................................................................... 7 4.5 校时 ................................................................................................................................. 12
许继规约（精品）
许继变电站自动化系统的104通信规约（起草廖泽友）1 前言本文是许继电气公司的变电站自动化产品贯彻执行IEC60870-5-104标准的通信规约。
本通信规约完全执行IEC60870-5-104标准，它描述了许继电气公司CBZ8000变电站自动化系统中的继电保护自动化产品的实际运用情况，以供产品的开发和使用参考。
2 引用标准IEC60870-5-104：2000 INTERNATIONAL STANDARD。
3 规约3.1 通信接口10M/100M以太网TCP/IP接口。
3.2 报文格式每个报文（APDU）包括下列元素：一个启动字符，ASDU的规定长度，控制域以及数据（ASDU）（见图1）。
用于控制目的时，也可以传送无数据（ASDU）的固定长报文（见图2）。
启动字符 68H 定义了数据流中的起点。
图 1 可变长的报文格式定义图2 固定长的报文格式定义APDU的长度域定义了APDU体的长度，它包括四个控制域八位位组和ASDU。
第一个被计数的八位位组是控制域的第一个八位位组，最后一个被计数的八位位组是ASDU的最后一个八位位组。
ASDU的最大长度限制在249以内，因为APDU域的最大长度是253（APDU最大值=255减去启动和长度八位位组），控制域的长度是4个八位位组。
3.2.1控制域三种类型的控制域格式用于编号的信息传输（I格式），编号的监视功能（S 格式）和未编号的控制功能（U格式）。
控制域第一个八位位组的第一位比特 = 0 定义了I 格式， I 格式的APDU 常常包含一个ASDU. I 格式的控制信息如图3所示。
比特 8 7 6 5 4 3 2 1八位位组 1 发送序列号 N(S) LSB0 MSB 发送序列号 N(S)接收序列号 N(R) LSBMSB 接收序列号 N(R)八位位组 4八位位组 3八位位组 2 图 3 信息传输格式类型（ I 格式）的控制域控制域第一个八位位组的第一位比特 = 1 并且第二位比特 = 0 定义了S 格式. S 格式的APDU 是固定长的报文格式. S 格式的控制信息如图4所示。

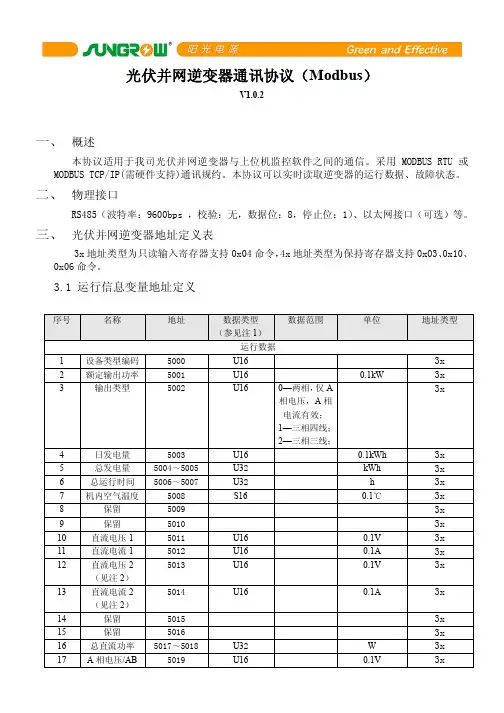

光伏并网逆变器通讯协议,(Modbus)
光伏并网逆变器通讯协议（Modbus）V1.0.2一、 概述本协议适用于我司光伏并网逆变器与上位机监控软件之间的通信。
采用MODBUS RTU或MODBUS TCP/IP(需硬件支持)通讯规约。
本协议可以实时读取逆变器的运行数据、故障状态。
二、 物理接口RS485（波特率：9600bps ，校验：无，数据位：8，停止位：1）、以太网接口（可选）等。
三、 光伏并网逆变器地址定义表3x地址类型为只读输入寄存器支持0x04命令，4x地址类型为保持寄存器支持0x03、0x10、0x06命令。
3.1 运行信息变量地址定义数据范围单位地址类型序号名称地址数据类型（参见注1）运行数据1 设备类型编码 5000U16 3x2 额定输出功率 5001 U16 0.1kW 3x3x3 输出类型5002U16 0—两相，仅A相电压，A相电流有效；1—三相四线；2—三相三线；4 日发电量5003U16 0.1kWh 3x5 总发电量5004～5005U32kWh 3x6 总运行时间5006～5007U32h 3x7 机内空气温度5008 S16 0.1℃3x8 保留5009 3x9 保留5010 3x10 直流电压1 5011 U16 0.1V 3x11 直流电流1 5012 U16 0.1A 3x12 直流电压25013 U16 0.1V 3x （见注2）13 直流电流25014 U16 0.1A 3x （见注2）14 保留5015 3x15 保留5016 3x16 总直流功率5017～5018 U32W 3x17 A相电压/AB5019 U16 0.1V 3x线电压18 B相电压/BC5020 U16 0.1V 3x 线电压5021 U16 0.1V 3x 19 C相电压/CA线电压20 A相电流5022 U16 0.1A 3x21 B相电流5023 U16 0.1A 3x22 C相电流5024 U16 0.1A 3x23 保留5025～5026 U323x24 保留5027～5028 U323x25 保留5029～5030 U323x26 总有功功率 5031～5032 U32W 3x27 保留 5033～5034 S32 3x28 保留 5035 S16 3x29 电网频率 5036 U16 0.1Hz 3x30 逆变器效率5037 U16 0.1% 3x31 设备状态5038 U16 见附录一3x32 状态时间：年5039 U16 3x33 状态时间：月5040 U16 3x34 状态时间：日5041 U16 3x35 状态时间：时5042 U16 3x36 状态时间：分5043 U16 3x37 状态时间：秒5044 U16 3x38 状态数据1 5045 U16 见附录一3x39 保留5046 U16 3x40 保留5047 U16 3x5048～5049 U16 3x 41 保留（以下数据仅适用于SG630K机型）42 故障状态5050～5051 U32 见附录一3x43 保留5054～5057 3x44 节点状态5058～5059 U32 见附录二3x45 保留5060～5061 3x46 电抗器温度5062 S16 0.1℃3x47 模块温度1 5063 S16 0.1℃3x48 模块温度2 5064 S16 0.1℃3x49 模块温度3 5065 S16 0.1℃3x50 模块温度4 5066 S16 0.1℃3x51 模块温度5 5067 S16 0.1℃3x52 模块温度6 5068 S16 0.1℃3x53 环境温度1 5069 S16 0.1℃3x54 环境温度2 5070 S16 0.1℃3x 3.2 参数设置地址定义序号名称地址数据类型（参见注1）数据范围单位地址类型设置数据1 系统时钟：年5000 U16 4x2 系统时钟：月5001 U16 4x3 系统时钟：日5002 U16 4x4 系统时钟：时5003 U16 4x5 系统时钟：分5004 U16 4x6 系统时钟：秒5005 U16 4x7 开机/关机5006 U16 0xCF(开机)/0xCE(关机)/其他(不操作)4x8 限功率开关(见注3) 5007 U16 0xAA启用，0x55关闭（0xAA时限功率设置起作用，0x55时限功率设置自动恢复100%）4x9 限功率设置(见注3)5008 U16 0~1000 0.1% 4x10 保留5009 U16 4x11 保留5010 U16 4x12 保留5011 U16 4x13 保留5012 U16 4x14 保留5013 U16 4x15 保留5014 U16 4x16 保留5015 U16 4x17 保留5016 U16 4x18 保留5017 U16 4x19 保留5018 U16 4x20 功率因数设置(见注4) 5019 S16 SG250K、SG500K（-1000~-950，950~1000）;其他（-1000~-900，900~1000）0.001 4x21 保留5020 U16 4x22 保留5021 U16 4x23 保留5022 U16 4x24 保留5023 U16 4x25 保留5024 U16 4x26 保留5025～5028 4x27 保留5029U16 4x28 保留5030U16 4x29 保留5031U16 4x30 保留5032U16 4x31 保留5033U16 4x注1：①U16---无符号16bits整型数；②U32---无符号32bits整型数；③ S16---有符号16bits整型数；④S32---有符号32bits整型数；注2、SG10KTL~SG30KTL支持；注3、SG1K5TL不支持；注4、SG1K5TL不支持；附录：一、状态信息定义如下：序号 状态 状态码 故障状态 状态数据1 运行 0x0000 NO2 直流过压 0x0001 YES3 保留4 保留5 电网过压 0x0008 YES6 电网欠压 0x0010 YES7 变压器过温 0x0020 YES8 频率故障 0x0040 YES9 孤岛故障 0x0080 YES10 保留11 硬件故障 0x0200YES参见硬件故障数据12 接地故障 0x0400 YES13 模块故障 0x0800YES参见模块故障数据14 保留15 保留16 接触器故障 0x4000 YES17 停机 0x8000 NO18 初始待机 0x1200 NO19 按键关机 0x1300 NO20 待机 0x1400 NO21 紧急停机 0x1500 NO22 启动中 0x1600 NO23 电网过频 0x1700 YES24 电网欠频 0x1800 YES25 直流母线过压 0x2300 YES26 直流母线欠压 0x2400 YES27 逆变过压 0x2700 YES28 输出过载 0x2800 YES29 蓄电池过压 0x2900 YES30 蓄电池欠压 0x3000 YES31 保留32 接触器吸合 0x5000 NO33 接触器断开 0x5100 NO34 关机中 0x5200 NO35 直流脱扣 0x5300 NO36 交流脱扣 0x5400 NO37 故障（此状态仅适用于SG630K机型）0x5500YES参见故障状态位定义硬件故障数据：0001―――直流电压AD采样通道异常0002―――直流电流AD采样通道异常0003―――交流电压V1 AD采样通道异常0004―――交流电压V2 AD采样通道异常0005―――交流电压V3 AD采样通道异常0006―――交流电流I1 AD采样通道异常0007―――交流电流I2 AD采样通道异常0008―――交流电流I3 AD采样通道异常0009―――机器内温度AD采样通道异常0010―――漏电流检测AD采样通道异常0011―――直流漏电流检测AD采样通道异常0012―――交流漏电流检测AD采样通道异常0013―――直流母线电压AD采样通道异常注：在此之外的硬件故障时，统一传代码1000。
50KW光伏并网电站项目系统运行方案
50KW光伏并网电站项目系统运行方案一、项目背景概述二、系统概述1.光伏发电系统：50KW光伏电站主要由太阳能电池板、逆变器、组串箱、直流配电柜、交流配电柜等组成，其中太阳能电池板将太阳能转化为电能，逆变器将直流电能转变为交流电能，组串箱实现电池板的串联与并联，直流配电柜将直流电能输送到逆变器，交流配电柜将逆变器产生的交流电能接入电网。
2.电网接入系统：碳化硅变压器将光伏电站发出的交流电能进行降压处理，使其与电网的电压相匹配，并通过交流开关与电网进行连接。
同时，电网还提供电站运行所需的相应电压、频率和功率因数等。
1.设备安装调试：（1）太阳能电池板及组串箱的安装：根据设备图纸，按照安全规范进行安装，确保电池板面积和角度的正确安装，并将电池板通过组串箱进行连通，形成漏电保护回路。
（2）逆变器的安装：根据设备图纸，将逆变器安装在确定的位置，并与直流配电柜和交流配电柜相连接。
（3）直流配电柜和交流配电柜的安装：分别将直流配电柜和交流配电柜按照电站的需求进行安装。
2.系统运行调试：（1）太阳能电池板的调试：检查太阳能电池板的接线是否准确，并测量电池板的输出电流和电压是否正常。
（2）组串箱的调试：检查组串箱的接线是否准确，并测量组串箱的输出电流和电压是否正常。
（3）逆变器的调试：将逆变器与直流配电柜和交流配电柜连接，并根据逆变器的液晶显示屏上的操作提示进行设定和调试。
（4）直流配电柜和交流配电柜的调试：检查直流配电柜和交流配电柜的接线是否准确，并测量它们的输出电流和电压是否正常。
3.监控系统的安装安装并接入光伏电站的监控系统，通过监控系统实时监测光伏电站的功率、电流和电压等运行参数，并能够监控到电池板的故障、逆变器的故障和电池系统的故障等，从而及时发现问题并进行处理。
4.系统运行与维护（1）定期巡检：定期对光伏电站的设备进行巡视和检查，确保设备的正常运行和安全性。
（2）设备保养：定期对设备进行清洁、检查和维护，及时发现设备故障并进行修复。
5KW非隔离性光伏逆变器Boost电路及基于DSP的MPPT控制.
摘要在绿色再生能源得到广泛应用的今天，太阳能因为其独特的优势而得到青睐。
太阳能光伏发电受到世界各国的普遍关注，光伏并网发电也将成为太阳能利用的主要趋势，必将得到快速的发展。
但因为光伏电池的转化效率较低且输出特性受外界环境因素影响大，使光伏电池实时输出最大功率成为关键。
因此光伏最大功率跟踪也成为光伏发电系统的关键技术之一。
本文主要对光伏最大功率跟踪控制技术以及Boost（升压斩波电路）电路优化设计进行研究。
首先，对光伏电池的电气进行测量，得到了光伏电池的输出特性；采用基于Boost的实现方案，分析光伏最大功率跟踪的工作原理，进行DSP 单片机TMS320F2812实现扰动观察法的C语言编程。
最后进行样机组装并实验，实验证明，本设计能够完成对Boost电路的设计与优化，并能够较好的完成最大功率点跟踪。
关键词：光伏发电；最大功率跟踪；DSP；Boost电路；扰动观察ABSTRACTToday the green renewable energy is widely used , solar is favored because of its unique advantages. Solar photovoltaic power is widely concerned around the world, photovoltaic solar power generation will also become the main trend of development and also be rapid. But because of low conversion efficiency of photovoltaic cells and the output characteristics are affected by the environmental factors, making the largest power of photovoltaic cells real-time output the key. Therefore, the maximum power tracking of solar photovoltaic power generation system has also become one of the key technologies.In this paper, I will mainly research the maximum power tracking technology of the PV, design and improve the Boost circuit (Boost cut broken circuit). First, I measuring the electrical characteristics of photovoltaic cells , and get the output characteristics of photovoltaic cells; then based on Boost circuit of implementations, analysis the works of Photovoltaic maximum power tracking. Then, based an the DSP microcontroller TMS320F2812 , I use the method of perturbation and observation ,to do the programming based on C language.At last, I assembled the sample machine and did experiments, those experiments showed that the paper can accomplish the design and optimization of Boost circuit. And the experiments also showed that the design can complete the maximum power point tracking.Key words：PV；MPPT；DSP；Boost circuit；perturbation and observation目录摘要 (I)ABSTRACT (II)1 前言 (11)1.1 选题背景 (11)1.1.1 能源现状 (11)1.1.2 太阳能光伏发电 (11)1.2 本课题的研究意义和任务 (13)2单相光伏并网发电系统基本原理 (13)2.1 单相光伏并网发电系统结构组成 (14)2.2 主要部分工作原理 (15)2.2.1 DC-DC变换器 (15)2.2.2 DC-AC逆变器 (15)3 光伏电池的特性测量 (17)3.1 光伏电池的等效电路模型 (17)4 硬件电路设计 (17)4.1 Boost电路工作原理 (20)4.2 Boost电路实现光伏最大功率跟踪的理论依据 (21)4.3 Boost电路主要器件选择 (23)4.3.1 电感L (23)4.3.2 电容C (23)4.3.3 功率开关管V和二极管D (24)4.4 控制电路 (24)4.5 驱动电路 (24)4.6 缓冲电路 (25)4.7 检测采样电路 (29)4.7.1 电压采样电路 (30)4.7.2 电流采样电路 (31)4.8 液晶显示 (31)5 软件设计 (32)5.1 光伏最大功率跟踪控制方法 (32)5.2 光伏最大功率跟踪算法的实现 (33)5.3 系统调试实验及分析 (36)结论 (40)参考文献 (41)致谢 (42)附录A 硬件电路总图 (43)附录B 程序代码 (44)1前言1.1 选题背景1.1.1能源现状随着全球工业化进程的进一步深化，对于能源的消耗也在日益增加，而传统能源，像煤炭、石油、天然气储量有限，随着时间的推移，这些能源正在被加速消耗，全球正面临能源危机的挑战。
智能型光伏汇流箱通讯规约V1.21
GHL-132-12-SX0-X系列智能型光伏汇流箱通讯规约（V1.21）许继电气股份有限公司目录1 通信说明 (3)1.1 适用范围： (3)1.2 Modbus规约 (3)1通信说明1.1 适用范围：1.2 Modbus规约Modbus是一个单主机对多个从机规约，适合由RS-485提供的多点（Multi-drop）结构的规约。
在这种结构中，多达254个从机能在一条单一的通信信道上用菊花链结构方式联接在一起。
本产品是一个Modbus的从机，它不能设置为Modbus的主计算机或PLC。
Modbus有两种版本：终端（RTU，二进制）和ASCII。
本产品仅支持RTU版本。
用读寄存器和写寄存器命令就可以实现监视和控制功能。
1)电气接口硬件或电气接口是3根线的RS-485。
RS-485线应该以菊花链结构（避免星型联接）联接，也就是主机和离它最远的从机分别在线路两端。
应使用屏蔽线来使噪声最小。
极性对RS-485的通信是非常重要的，为了系统的正常运行，每个汇流箱的对应极性必须联在一起。
2)数据帧格式和数据速率异步传输的汇流箱数据帧格式由1个起始位，8个数据位和1个停止位组成。
Modbus规约能在任意标准通信速率下实现。
3)数据包格式一个完整的请求/响应序列由下列字节组成（作为单独的数据帧传输）：主机请求传输：从机地址－1字节功能码－1字节数据－n字节CRC －2字节从机地址：这是每次传输的第一个字节。
这个字节代表了接收主机发送的信息的从机的被分配的用户地址。
每个从机必须分配一个唯一的地址而且只有被分配地址的从机会响应从它的地址开始的传输。
在主机请求传输中，从机地址代表着发送响应的从机的地址。
注意：从机地址为0FF的主机传输命令意味着广播命令，仅在一些特定场合下使用广播命令，00保留。
功能码：这是每次传输的第二个字节。
Modbus定义功能码为1到127。
在主机请求传输中功能码告诉从机要完成什么样的操作。
在从机响应传输中，如果从机传输的功能码与主机传输的功能码相同，则说明从机完成了请求的功能。
50mw光伏电站二次电力接入系统报告
XXXX光伏公司50MWp光伏发电并网项目接入系统设计（系统二次部分）目录1 系统继电保护及安全自动装置 (1)1.1 设计依据 (1)1.2设计范围 (1)1.3光伏电站及钧州变接线情况 (1)1.4系统保护现状 (2)1.5系统继电保护及安全自动装置配置原则 (3)1.6 系统继电保护配置方案 (4)1.7 对相关专业的要求 (5)1.8 投资估算 (6)2调度自动化 (7)2.1调度管理方式 (7)2.2 调度自动化现况 (7)2.3 远动信息内容 (7)2.4 系统调度自动化配置方案 (8)2.5 信息传输方式和远动通道 (12)2.6 投资估算 (12)3通信 (14)3.1通信现状 (14)3.2 调度关系 (15)3.3 业务需求 (15)3.4 系统通信方案 (15)3.5 通道组织 (15)3.6 其它设备 (16)3.7 投资估算 (16)附图附图01：XXXX市2015年35kV及以上电网理接线图附图02：2015年许昌供电公司35千伏及以上电力光缆地理接线图附图03：通信通道组织图附图04：保护配置图附图05: 远动信息图1系统继电保护及安全自动装置1.1设计依据1.1.1本设计依据XXXX光伏公司50MWp光伏发电并网项目接入系统一次推荐方案：光伏电站建设110kV升压站一座，电压等级为110/35kV，升压站110kV出线1回，接至220kV钧州变110kV侧。
新建线路导线型号选择为LGJ-300，线路长度约11km。
1.1.2设计水平年与一次接入系统设计一致，即2016年。
1.1.3 与光伏电站接入系统有关的系统继电保护现况。
1.1.4 有关的设计规程规范等：Q/GDW 617-2011《光伏电站接入电网技术规定》；GB/T 19964-2012《光伏发电站接入电力系统技术规定》；GB/T 50866-2013《光伏发电站接入电力系统设计规范》；GB 50797-2012《光伏发电站设计规范》；GB/T 14285-2006《继电保护和安全自动装置技术规程》。
许继研究所通信规约(新)
许昌继电器研究所电力系统保护与监控装置通信规约许昌继电器研究所2000年11月许昌继电器研究所电力系统继电保护与监控装置通信规约1 范围本规约规定了电力系统继电保护与监控系统的通信规约。
本规约是适用于电力系统中发电厂、变电站的继电保护装置与监控系统之间，以及保护装置内部的信息传输过程中的通信规约。
2 引用标准下列标准所包含的条文，通过在规约中引用而构成为本规约的条文。
本规约出版时，所示版本均为有效。
所有标准都会被修订，使用本规约的各方应探讨使用下列标准最新版本的可靠性。
GB/T 2900.17-1994 电气继电器术语GB/T 2900.49-1994 电力系统保护术语GB/T 14429-1993 远动设备及系统术语3 术语本规约的术语除采用GB/T 2900.17、GB/T 2900.49和GB/T 14429的定义外，还采用以下定义。
3.1 报文（Message）由一个报头和若干个数据块组成的信息传输模式。
3.2 帧（Frame）报文的基本单位，一个报文至少由一帧组成。
许昌继电器研究所2000年11月4 电力系统继电保护与监控系统通信规约本通信规约既适用于一套监控系统同N套不同类型保护装置及自动化装置之间的通信，也适用于保护装置内部管理CPU（通信接口单元）同各保护CPU 之间的1：N通信。
4.1 通信接口4.1.1 标准：RS-422，RS485，RS-232。
4.1.2 工作方式：串行，异步，全双工（RS-422）或半双工（RS-232，RS485）。
4.1.3 数据格式：起始位1位，数据位8位，停止位1位，无奇偶校验。
4.1.4 通信速率：19200bit/s,9600bit/s,4800bit/s 4.1.5 选址方式：监控系统（主站）同保护装置之间为1：N；保护装置管理CPU （通信接口）同保护CPU之间1：N；报文只规定从站地址，主站地址缺省。
4.2 通信方式主从查询方式：监控主站周期性依次查询各保护装置，被查询保护装置按相应报文帧格式回答，如同时有多种报文需传送，重要报文优先发送。
GBL220-500-315-HE 500kW光伏并网逆变器用户手册(许继)
许继103-TCP通信规约
许继电气
许继 103/TCP 通信规约
据传输（例如，一般的询问信息）开始前发送。任何被控站的待发用户数据都只 有在 STARTDT 被确认后才发送。
STARTDT/STOPDT 是一种控制站激活/解除激活监视方向的机制。 控制站 即使没有收到激活确认，也可以发送命令或者设定值。 发送和接收计数器继续 运行，它们并不依赖于 STARTDT/STOPDT 的使用。
长度=4
APDU
图 2 固定长的报文格式定义
APDU 的长度域定义了 APDU 体的长度，它包括四个控制域八位位组和 ASDU。第一个被计数的八位位组是控制域的第一个八位位组，最后一个被计数 的八位位组是 ASDU 的最后一个八位位组。ASDU 的最大长度限制在 249 以内， 因为 APDU 域的最大长度是 253（APDU 最大值=255 减去启动和长度八位位组）， 控制域的长度是 4 个八位位组。
比特 8 7
65
432
1
发送序列号 N(S)
LSB
0
MSB MSB
发送序列号 N(S) 接收序列号 N(R) 接收序列号 N(R)
LSB
0
图 3 信息传输格式类型（ I 格式）的控制域
八位位组 1
八位位组 2 八位位组 3 八位位组 4
控制域第一个八位位组的第一位比特 = 1 并且第二位比特 = 0 定义了 S 格式。S 格式的 APDU 是固定长的报文格式。S 格式的控制信息如图 4 所示。
3.2.2 ASDU 的基本格式
表1
ASDU 的基本格式
TYPE S COT COMADDR FUN INF 信息元素数据 。。。。。。
VSQ
类别标识 可变结构限定词 传输原因 单元公共地址 功能类型 信息序号 信息元素 信息元素
50kw逆变器参数
BNSG50KS
性能特点：
BNSG50KS采用多项高效率设计专利，降低自身损耗体现在每个设计细节，从而保证该款并网逆变器是同系列转换效率最高的，高出欧洲效率2个百分点，性价比最高。
模块化设计工艺结构极为简单，可靠性极高。
优良的外观设计，外形尺寸同标准电力机柜一致，使得发电站整套系统更加美观。
可同直流配电箱配合使用，多达8路光伏组件直流输入，每路均有光伏组串电流故障监控。
型号BNSG50KS
隔离方式工频变压器
最大直流输入功率55KWp
最大直流输入电压 800Vdc
最大功率点跟踪（MPPT）范围@最佳工作电压450Vdc～780Vdc@595Vdc
推荐光伏组件电压@串数35V左右@17串
电池板连接方式接线端子
最大输入电流122A
额定交流输出功率50KW
最大交流输出功率55KW
电流谐波THDi <3%（额定功率时）
功率因数>0.99
最大效率96%
欧洲效率94%。
SG30_33_36_40_50CX-P2-CN-UCN-Ver15-202205 用户手册 光伏并
1.1 拆包检查....................................................................................................... 1 1.2 安装安全....................................................................................................... 1 1.3 电气连接安全 ................................................................................................ 2 1.4 运行安全....................................................................................................... 3 1.5 维护安全....................................................................................................... 3 1.6 报废安全....................................................................................................... 4
GBL220-500-315-HE 500kW光伏并网逆变器用户手册(许继)
置启停操作。 第6章 主要介绍装置的告警、故障类型以及告警、故障后的简单处理方法。 第7章 主要介绍装置在例行维护时的注意事项以及例行维护的内容。
版权声明：未经本公司事先允许和书面同意，不得以任何形式或任何方法复制本 手册中的任何部分 版本：V1.0 版次：2015 年 11 月第一次印刷
【 注 】手 册 内 容 将 不 断 更 新 、修 正 ，难 免 存 在 与 实 物 有 不 符 或 错 误 的 情 况 。用 户 请 以 所 购 产 品 实 物 为 准 。 II
沧州市金汇通屋顶分布式光伏发电项目50KW组串式逆变器技术协议
沧州市金汇通屋顶分布式光伏发电项目50KW组串式逆变器技术协议一、项目背景沧州市金汇通屋顶分布式光伏发电项目旨在利用屋顶空间进行光伏发电，以实现清洁能源的利用和减少对传统能源的依赖。
本项目的规模为50KW，采用组串式逆变器技术，以提高发电效率和系统的稳定性。
二、技术要求1. 组串式逆变器的额定功率应为50KW，满足项目规模的需求。
2. 逆变器的输入电压范围应适应光伏电池组的输出电压变化，以确保系统的稳定性。
3. 逆变器应具备较高的转换效率，能够最大限度地将光伏电池组产生的直流电转换为交流电。
4. 逆变器应具备较高的抗干扰能力，能够适应不同的工作环境和电网条件。
5. 逆变器应具备较高的可靠性和稳定性，能够长时间稳定运行，减少故障发生的可能性。
6. 逆变器应具备较高的安全性，能够有效防止电击和火灾等安全事故的发生。
三、技术参数1. 额定功率：50KW2. 输入电压范围：200V-1000V3. 输出电压：380V4. 转换效率：≥98%5. 工作温度范围：-25℃至+60℃6. 防护等级：IP657. 效率损耗：≤0.5%四、产品特点1. 高效稳定：采用先进的组串式逆变器技术，具备较高的转换效率和稳定性，能够最大限度地提高光伏发电系统的效能。
2. 安全可靠：逆变器具备较高的抗干扰能力和安全性，能够有效防止电击和火灾等安全事故的发生。
3. 简单易用：逆变器操作简单，具备友好的用户界面和智能化的监控系统，方便用户进行实时监控和管理。
4. 高适应性：逆变器能够适应不同的工作环境和电网条件，具备较高的适应性和稳定性。
5. 高可靠性：逆变器具备较高的可靠性，能够长时间稳定运行，减少故障发生的可能性。
五、质量保证1. 逆变器应符合国家相关标准和规定，具备合法的生产许可证和质量认证证书。
2. 逆变器的生产和安装过程应符合相关的质量管理体系要求，确保产品的质量和性能稳定。
3. 逆变器的质保期应不少于两年，质保期内如发生故障，供应商应及时提供维修和更换服务。
50KW-100KWh储能系统技术规范书
50kW/100kWH集装箱储能系统技术规范书2022年09月目录1、技术方案概述 (4)2、电池管理系统BMS技术方案 (4)2.1电池箱设计 (5)2.2电池架设计 (5)2.3高压箱设计 (7)2.4控制柜设计 (8)2.5 PCS设计 (8)2.6集装箱设计 (12)2.7系统功能 (13)3、BMS技术方案详述 (15)4、储能系统内部通讯 (15)4.1储能BMS与EMS的通讯 (15)4.2储能BMS与PCS的通讯 (16)4.3储能BMS三层架构内部通讯 (16)5、储能BMS系统三级架构模块技术性能详细描述 (16)5.1储能系统管理单元BAMS (16)5.2电池参数表（参数通过人机界面可设） (18)5.3 BMS运行策略 (20)5.4单体电池管理模块BMU-L3712 (20)5.5电池组控制单元BCMU (22)6电池管理系统安装说明 (24)6.1高压箱安装方案 (25)6.2 BMU安装方案 (25)6.3 BCMU安装方案 (25)6.4 BAMS 安装方案 (26)6.5 安装及操作注意事项 (28)7设备清单 (29)8、BMS系统调试验收方案 (31)8.1试验仪器与装置 (31)8.2电压测试 (31)8.3电压测试方案 (31)8.4报警保护测试 (33)8.5 BMS与PCS调试验收 (34)8.6 BMS与监控后台调试验收 (34)附录A：产品操作使用界面 (34)（风格供参考，不同的电池配置，数据内容不一样） (34)1、技术方案概述本储能电站采用磷酸铁锂电池作为存储介质，建设50kW/100kWh规模储能电站；项目由1套箱式储能组成，集装箱内配置5簇电池，每簇电池126串3.2V50Ah的电池模组组成，电池的最小单体是50Ah/3.2V，1P21S组成电池PACK，每簇电池由6个电池PACK串联，储能电池接入1台50kW的逆变器。
2、电池管理系统BMS技术方案采用50Ah/3.2V的电池单体，1P21S构成一个电池PACK，每簇电池6个PACK 组成（6个PACK 1P21S），每个集装箱5簇电池组成，接1台50KW的PCS，BMS包括三层架构，分别是BMU-L3724BD、BCMU、BAMS。
50KW离网方案
光伏离网发电方案一、系统原理组成部分功能简介发电部件:太阳电池组件。
控制器:光伏控制器，主要是对太阳电池组件发出的直流电能进行调节和控制，并具有对蓄电池进行充电、放电智能管理功能，蓄电池充满电后，控制器要控制蓄电池不被过充。
当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。
控制器的性能不好时，对蓄电池的使用寿命影响很大，并最终影响系统的可靠性。
另一方面控制器需要把调整后的能量送往直流负载或交流负载。
蓄电池组:其主要任务是贮能，以便在夜间或阴雨天保证负载用电。
独立逆变器:离网发电系统的核心部件，负责把直流电转换为交流电，供交流负荷使用。
逆变器是由于使用地区相对落后、偏僻，维护困难，为了提高光伏风力发电系统的整体性能，保证电站的长期稳定运行，对逆变器的可靠性提出了很高的要求。
另外由于新能源发电成本较高，逆变器的高效运行也显得非常重要。
二、系统配置2.1.太阳能电池板电池组件参数：峰值工作电压35V，根据计算，太阳能组件总功率为51750W,选用230Wp太阳电池组件，共225块组件，9块组件串联为1组，分成25个太阳电池串列。
用户自供51750kWp太阳电池板。
2.2.太阳能控制器Ik = Pp/ Udc；其中: Ik --太阳电池组件方阵直流电流（A）；Pp--太阳电池组件功率（51.75kWp）；Udc -系统直流电压（220V）；由此将上述各项参数代入，经计算得太阳电池组件方阵直流电流Ik =236A。
依据太阳电池组件方阵直流电流I以及相关设备的技术参数，选用SD220300太阳能控制器1台。
技术参数：备注：现场串列数为25，由于SD220100太阳能输入为10路，因此每路太阳能输入接3个串列。
2.3 整个太阳能电源系统的蓄电池组容量取2000Ah，同时蓄电池组的电压满足系统直流电压220V的要求，现采用2V/2000Ah的蓄电池进行串联，为此太阳能电源系统的蓄电池组设计如下：蓄电池串联数量=220V/2V=110只蓄电池并联数量=4835.588/2000=2.4，因此并联数取3本系统共需3组蓄电池组组成储能系统。
阳光中功率光伏并网逆变器通信协议-V1.1.0
9 限功率设置参 5008
U16 0~1100
0.1%
需要先将限功率开关
数
(5007)打开才能设置
10
保留
5009~5018 U16
11 功率因数设置 5019
S16 -1000~-800
0.001
需要先将“无功调节选择
800~1000
开关(5036)”设置为功率因
素设置启用(0xA1)，才能读
取和设置
流
67 第 十 五 路 电
7027
U16
流
68 第 十 六 路 电
7028
U16
流
14 路(7013~7026) 0.01A
0.01A
3.2 参数设置地址定义-(保持寄存器)
序
名称
号
地址
1 系统时钟：年 2 系统时钟：月 3 系统时钟：日 4 系统时钟：时 5 系统时钟：分 6 系统时钟：秒 7 开机/关机
中功率光伏并网逆变器通信协议
适用的机型：
V1.1.0
SG33KTL-M
SG40KTL-M
SG49K5J
SG50KTL-M SG60KU、SG60KU-M、SG60KTL、SG60KTL-M
1 / 18
一、 概述
本协议适用于我公司中功率光伏并网逆变器与上位机监控软件之间的通信。采用 MODBUS RTU 通讯规约。本协议可以实时读取逆变器的运行数据、故障状态。
7 输出类型
5001 5002
U16
U16 0—两相 1—三相四线 2—三相三线
单位 0.1kW
备注
Data type :UTF-8 SG60KTL 0x010F SG60KU 0x0136 SG33KTL-M 0x0134 SG40KTL-M 0x0135 SG50KTL-M 0x011B SG60KTL-M 0x0131 SG60KU-M 0x0132 SG49K5J 0x0137
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
备用
21
备用
22
备用
23
备用
24
备用
25
备用
4.2 遥调
备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用 备用
0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000 0xFF00/0x0000
持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号 持续信号
3007 3008 3009 300A 300B 300C 300D 300E 300F 3010 3011 3012 3013 3014 3015 3016 3017 3018
序号
遥测名称
1
有功功率
2
无功功率
3
Boost1 输入电压
4
Boost2 输入电压
5
Boost3 输入电压
6
Boost4 输入电压
7
Boost1 输入电流
8
Boost2 输入电流
9
Boost3 输入电流
10 Boost4 输入电流
11 Boost1 输入功率
12 Boost2 输入功率
13 Boost3 输入功率
设置内容 （低）
校验码 （高）
校验码 （低）
0x11 0x06
上行：（通信板上送到触摸屏的报文）
站号 功能码
寄存器起始地址 （高）
寄存器起始地址 （低）
设置内 容（高）
设置内 容
（低）
校验码 （高）
校验码 （低）
0x11 0x06
举例：设置 CGsc_Udc_Ref 为 0x10。 下行报文：0x110x06 0x50 0x00 0x00 0x10 校验码； 上行报文：0x110x06 0x50 0x00 0x00 0x10 校验码。
0xFF00 0xFF00 0xFF00 0xFF00 0xFF00 0xFF00 0xFF00 0xFF00 0x0000 0x0000 0x0000 0x0000 0x0000 0x0000 0x0000 0x0000 0x0000 0x0000
下行：（触摸屏下发到通信板的报文）
站号
功能码
寄存器起始地址（高）寄存器起始地址（低）设（置高内）容
寄存器地址（低）
设置数据 （高）
设置数据 校验码 （低） （高）
校验码 （低）
0x11 0x05
上行：（DSP 上传到上位机的报文）
站 号
功能码
寄存器地址 （高）
寄存器地址 （低）
设置数据 设置数据 校验码 校验码
（高）
（低） （高） （低）
0x11 0x05
举例：网侧自动控制命令字下发。
下行报文：0x11 0x05 0x30 0x01 0x00 0x00 校验码；
3.2 参考文档
GBL230-50/480-HE 型 50kW 光伏并网逆变器光伏并网逆变器通讯软件需求 说明书 0XJFTS-ZC 700 011-V1.0 。
1
3.3 规约
标准 MODBUS RTU 规约。
4 串口通信规约解析
4.1 遥控
下行：（上位机下发到通信板的报文）
站号 功能码
寄存器地址 （高）
2
1 引言
本文档描述了 GBL230-50/480-HE-Z00 型 50kW 光伏并网逆变器功能微控制器 控制板与本地监控后台的通信规约，定义了通信变量对应关系，方便软件设计人 员编写通讯功能软件。
2 版本定义说明
通讯程序版本定义：“产品名称”+“通讯程序版本号”两部分组成； 本工程名称：“GBL230-50/480-HE-Z00”； 通讯程序版本号：“COMM V1.00”。 每一版通讯程序均需给本程序的版本号变量进行赋值操作。 以海上三电平风电变流器为例： 本产品名称：FBL261-SM0-00。 通讯程序版本号：COMM V1.00。 每一版通讯程序均需给本程序的版本号变量进行赋值操作。
14 Boost4 输入功率
15
PV1 输入电流
16
PV2 输入电流
17
PV3 输入电流
18
PV4 输入电流
19
PV5 输入电流
20
PV6 输入电流
21
3
遥调数据地址范围配置：
MODBUS 起始地址为 0x5000，数量：100
表 4.2.1 遥调数据列表
序号 1 2
3
4 5
6 7 8 9 10
遥调名称 有功功率设
定值 有功功率百
分比
有功调度控 制字
功率因数设 定值
无功功率设 定值
无功调度控 制字
备用 备用 备用 备用
数据类 型
无符号 整型
无符号 整型
下行报文：0x11 0x03 0x10 0x03 0x00 0x03 校验码；
上行报文：0x11 0x03 0x06 0x00 0x0A 0x00 0x0A 0x00 0x0A 校验码。
4
遥测数据地址范围配置：遥测源自据：MODBUS 起始地址为 0x1000，数量：100
遥调数据返回值：
MODBUS 起始地址为 0x5000，数量：100
无符号 整型
有符号 整型
有符号 整型
无符号 整型
设置范围
0~66.00k W
0~110% （基准值 60000W） 0：有功百 分比调度 1：有功功 率值调度 -1.00~-0.9/ +0.9~+1.0
0
-21.00~21. 00kVar
0：功率因 数调度
1：无功功 率值调度
精度/单 位
0.01kW 1%
文件编号：0XJFTS-GF1-Z00 706 002
版本：V1.00
密级：内部资料
生效日期：即日
页数：13
50kW 光伏并网逆变器 远程监控通讯规约
许继柔性输电系统公司
编制日期： 2017 年 05 月 25 日
1
目录
1 引言...............................................................................................................................................1 2 版本定义说明...............................................................................................................................1 3 接口定义说明...............................................................................................................................1
3.1 串行通信方式....................................................................................................................1 3.2 参考文档............................................................................................................................1 3.3 规约....................................................................................................................................2 4 串口通信规约解析.......................................................................................................................2 4.1 遥控....................................................................................................................................2 4.2 遥调....................................................................................................................................3 4.3 遥测....................................................................................................................................4 4.4 遥信....................................................................................................................................6 4.5 校时................................................................................................................................... 11
