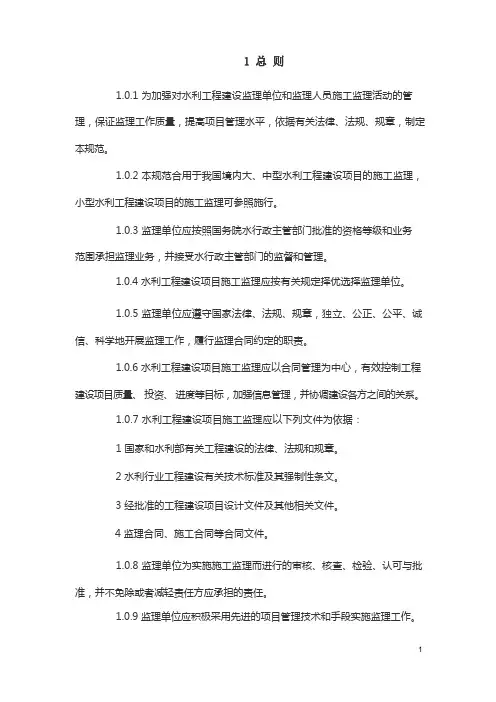

施工图纸核查与签发

施工图纸核查与签发制度

1、施工图纸的核查与签发应符合下列规定：

（1）工程施工所需的施工图纸，应经监理机构核查并签发后，承包人方可用于施工。承包人无图纸施工或按照未经监理机构签发的施工图纸施工，监理机构有权责令其停工、返工或拆除，有权拒绝计量和签发付款凭证。

（2）监理机构应在收到发包人提供的施工图纸后及时核查并签发，在施工图纸核查过程中，监理机构可征求承包人的意见，必要时提请发包人组织有关专家会审。监理机构不得修改施工图纸，对核查过程中发现的问题，应通过发包人返回设代机构处理。

（3）对承包人提供的施工图纸，监理机构应按施工合同约定进行核查，在规定的期限内签发。对核查过程中发现的问题，监理机构应通过承包人修改后重新报审。

（4）经核查的施工图纸应由总监理工程师签发，并加盖监理机构章。

2.设计文件审核的依据

（1）设计使用的规程、规范。

（2）国家颁布的有关技术规程、规范和标准。

（3）施工合同文件技术条款。

（4）已经审查批准的设计文件和设计委托合同书。

3审核程序

（1）监理机构收到发包人提供的的设计文件和图纸后，在14天内完成审核工作，并将审核意见上报给业主单位。

（2）承建单位必须在单项工程实施前28天内，提交按照合同规定应由承建单位自行设计（合同规定的项目）各工程项目的图纸、文件，报监理机构，由监理机构审核后报批准。

（3）监理机构设计文件审核流程：

1）监理办公室收到设计文件和图纸并进行登记后填写JL《监理收文登记表》，送总监（或副总监）批阅。

2）总监（副总监）阅批后送总监办公室审核。

3）总监办公室组织专业监理工程师对设计图纸逐项审核，提出审查结果和核查意见，并填写JL23《施工图纸核查意见单》，专业监理工程师在核查意见单上签字，如：对发包人提供的设计文件和图纸核查过程中发现的问题，通过发包人返回设代机构处理；对

承建单位提供的设计文件和图纸核查过程中发现的问题，监理机构应通知承包人修改后重新报审。

4）经核查的施工图纸，修改完善或无误的情况下，总监办公室填写JL24《施工图纸签发表》，并经总监理工程师签发并加盖监理机构章。

4.审核的主要内容

设计文件和图纸审核的主要内容是：

（1）施工图纸与招标图纸是否一致。

（2）是否符合技术标准及其强制性条文的规定。

（3）各类图纸之间、各专业图纸之间、平面图与剖面图之间、各剖面图之间有无矛盾，标注是否清楚、齐全，是否有误。

（4）总平面布置图与施工图的位置、几何尺寸、标高等是否一致。

（5）图纸与设计说明、技术要求是否一致。

（6）其他涉及设计文件及施工图纸的问题。

5.其他

（1）无论监理工程师是否提出审核意见，其技术责任和存在问题不应由监理单位单位负责。

（2）由发包人签发的图纸，承建单位应认真研究，领会设计意图和设计要求，按正常程序各项施工准备工作。如发现该设计文件图纸尚有某些遗漏、欠缺和问题，则承建单位应在收到图纸或文件后14日内，以书面方式通知监理机构和发包人。监理机构复核后，报请包人批转设计单位作出修改和补充。

（3）附表

《监理批阅单》

JL37《监理收文登记表》

JL23《施工图纸核查意见单》

JL24《施工图纸签发表》

监理批阅单

JL37监理收文登记表

（监理[]监收号）合同名称：合同编号：

说明：本表应妥善保存。

JL23施工图纸核查意见单

(监理[]图核号) 合同名称：合同编号：

说明：1.本表一式份，由监理机构填写并存档。

2.各图号可以是单张号、连续号或区间号。

JL24施工图纸签发表

(监理[]图发号) 合同名称：合同编号：

说明：本表一式份，由监理机构填写，发包人份、设代机构份、监理机构_份、承包人份。
