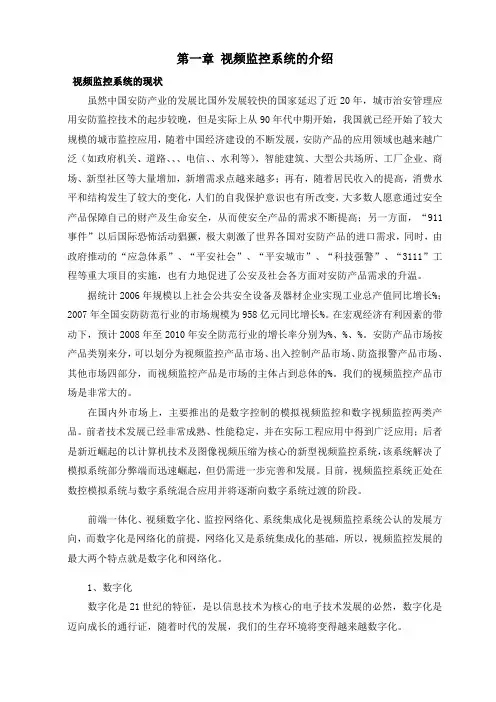

第一章视频监控系统的介绍视频监控系统的现状虽然中国安防产业的发展比国外发展较快的国家延迟了近20年，城市治安管理应用安防监控技术的起步较晚，但是实际上从90年代中期开始，我国就已经开始了较大规模的城市监控应用，随着中国经济建设的不断发展，安防产品的应用领域也越来越广泛（如政府机关、道路、、、电信、、水利等），智能建筑、大型公共场所、工厂企业、商场、新型社区等大量增加，新增需求点越来越多；再有，随着居民收入的提高，消费水平和结构发生了较大的变化，人们的自我保护意识也有所改变，大多数人愿意通过安全产品保障自己的财产及生命安全，从而使安全产品的需求不断提高；另一方面，“911事件”以后国际恐怖活动猖獗，极大刺激了世界各国对安防产品的进口需求，同时，由政府推动的“应急体系”、“平安社会”、“平安城市”、“科技强警”、“3111”工程等重大项目的实施，也有力地促进了公安及社会各方面对安防产品需求的升温。
据统计2006年规模以上社会公共安全设备及器材企业实现工业总产值同比增长%；2007年全国安防防范行业的市场规模为958亿元同比增长%。
在宏观经济有利因素的带动下，预计2008年至2010年安全防范行业的增长率分别为%、%、%。
安防产品市场按产品类别来分，可以划分为视频监控产品市场、出入控制产品市场、防盗报警产品市场、其他市场四部分，而视频监控产品是市场的主体占到总体的%。
我们的视频监控产品市场是非常大的。
在国内外市场上，主要推出的是数字控制的模拟视频监控和数字视频监控两类产品。
前者技术发展已经非常成熟、性能稳定，并在实际工程应用中得到广泛应用；后者是新近崛起的以计算机技术及图像视频压缩为核心的新型视频监控系统，该系统解决了模拟系统部分弊端而迅速崛起，但仍需进一步完善和发展。
目前，视频监控系统正处在数控模拟系统与数字系统混合应用并将逐渐向数字系统过渡的阶段。
前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向，而数字化是网络化的前提，网络化又是系统集成化的基础，所以，视频监控发展的最大两个特点就是数字化和网络化。
视频监控系统培训教材PPT课件
24
2021/6/7
12、信号线和电源线应分别引入，外露部分用 软管保护。
13、 线缆敷设时，为避免干扰，电源线与信 号线、控制线，应分别穿管敷设；当低电压供 电时，电源线与信号线、控制线可以同管敷设。
14、室外设备连接电缆时，宜从设备的下部进 线；
25
2021/6/7
15、架设架空电缆时，宜将电缆吊线固定在电 杆上,在用电缆挂钩把电缆卡挂在吊线上;挂钩 的间隔距离应宜为0.5-0.6m.根据气候条件,每 一杆应留出余量。
22
2021/6/7
7、敷设电缆时，多芯电缆的最小弯曲半径， 应大于其外径的6倍；同轴电缆的最小弯曲半 径应大于其外径的15倍。 光纤的最小弯曲半 径应大于其外径的20倍。
8、线缆槽敷设截面利用率不应大于60％；线 缆穿管敷设截面利用率不应大于40％。
9、同轴电缆应一线到位，中间无接头。
23
11
2021/6/7
白平衡，字面上的理解是白色的平衡。白平衡 是描述显示器中红、绿、兰三基色混合生成后 白色精确度的一项指标。
自动白平衡：白平衡设置将随着景物色景物彩 温度的改变而连续地调整，范围为 2800~6000k。这种方式对于的色彩温度在拍 摄期间不断改变的场合是最适宜的，使色彩表 现自然，但对于景物中很少甚至没有白色时， 连续的白平衡不能产生最佳的彩色效果。
2021/6/7
逆时钟方向旋松“焦距调节”锁紧镙丝，在查 看显示画面效果的同时，先旋转 “焦距调节” 环，使您要看的物体全部在画面显示内；
逆时钟方向旋松“视场角调节”锁紧镙丝，在 查看显示画面效果的同时，慢慢旋转 “视场 角调节”环，使您要看的物体达到最清晰的效 果；
17
2021/6/7
视频监控基础知识 ppt课件
为零照度，采用红外光源成像。 • 信噪比：信号噪声的幅度比，典型46dB，越高越好。 • 动态范围：一般、宽动态 • 外形：枪式、半球式、鱼眼、针孔、一体化
PPT课件
7
网络摄像机
组成原理
• 网络摄像机一般由镜头、图像传感器、声音传感 器、A/D转换器、图像、声音压缩控制器、网络 服务器、外部报警控制接口等部分组成。
视频监控系统基础
包峰 2010.3.29
PPT课件
1
前言
• 安防监控系统是一门被人们日益重视的新兴专业，就目前 发展看，应用普及越来越广，科技含量越来越高。几乎所 有高新科技都可促进其发展，尤其是信息时代的来临，更 为该专业发展提供契机。
• 随着科技的日新月异，视频监控市场也得到了飞速发展。 视频监控以其直观、方便、信息内容丰富而广泛应用于许 多场合。近年来，随着互联网的大范围普及，以及计算机、 网络以及图像处理、传输技术的飞速发展，视频监控技术 也有长足的发展。视频监控已经渗透到教育、政府、娱乐 场所、医院、酒店、运动场馆、城市治安等多种领域。
PPT课件
2
一、电视监控系统概述
• 电视监控系统的三个发展阶段： • 一、基于本地模拟信号监控系统 • 二、基于PC的多媒体监控系统 • 三、基于Web服务器的远程视频监控系统
阶段一：全模 拟信号系统
阶段二：模拟传 输＋数字集中处 理。
阶段三：前端数 字化＋数字传输 ＋数字处理。
PPT课件
3
二、电视监控系统的组成
• 自动光圈镜头的控制信号可分为DC及VIDEO控制两种 ， 即直流电压控制及视频信号控制。
PPT课件
12
2、定焦、变焦镜头的选用
• 定焦、变焦镜头的选用取决于被监视场景范围的大小 ， 以及所要求被监视场景画面的清晰程度。
PPT课件
7
网络摄像机
组成原理
• 网络摄像机一般由镜头、图像传感器、声音传感 器、A/D转换器、图像、声音压缩控制器、网络 服务器、外部报警控制接口等部分组成。
视频监控系统基础
包峰 2010.3.29
PPT课件
1
前言
• 安防监控系统是一门被人们日益重视的新兴专业，就目前 发展看，应用普及越来越广，科技含量越来越高。几乎所 有高新科技都可促进其发展，尤其是信息时代的来临，更 为该专业发展提供契机。
• 随着科技的日新月异，视频监控市场也得到了飞速发展。 视频监控以其直观、方便、信息内容丰富而广泛应用于许 多场合。近年来，随着互联网的大范围普及，以及计算机、 网络以及图像处理、传输技术的飞速发展，视频监控技术 也有长足的发展。视频监控已经渗透到教育、政府、娱乐 场所、医院、酒店、运动场馆、城市治安等多种领域。
PPT课件
2
一、电视监控系统概述
• 电视监控系统的三个发展阶段： • 一、基于本地模拟信号监控系统 • 二、基于PC的多媒体监控系统 • 三、基于Web服务器的远程视频监控系统
阶段一：全模 拟信号系统
阶段二：模拟传 输＋数字集中处 理。
阶段三：前端数 字化＋数字传输 ＋数字处理。
PPT课件
3
二、电视监控系统的组成
• 自动光圈镜头的控制信号可分为DC及VIDEO控制两种 ， 即直流电压控制及视频信号控制。
PPT课件
12
2、定焦、变焦镜头的选用
• 定焦、变焦镜头的选用取决于被监视场景范围的大小 ， 以及所要求被监视场景画面的清晰程度。
视频监控系统基础培训教材(PPT 58页)
10 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
系统结构图
网络系统
11 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
系统结构图
网络系统
12 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
网络系统
主要特点
简便性： 摄像机通过经济高效有线或者无线以太网简单连接到网络，能够利
一线式布设 网络传输，视频流加密 支持TCP/IP协议网络数据交换
15 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
模拟视频监控系统
30-40万像素，无法提升 仅支持本地存储 不支持 不支持 重新布线 只支持模拟设备
音视频、控制、电源单独布设 视频裸信号传输 封闭式独立系统
概述
网络视频监控系统与前面两种方案相比存在显著区别。 该系统优势是摄像机内置Web服务器，并直接提供以太网端口。这 些摄像机生成JPEG或MPEG4数据文件，可供任何经授权客户机从网 络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频 信号形式图像。
系统前端采用数字摄像机，图像信号通过网络送至控制 室，系统挂接磁盘阵列，进行图像信息存储。用户通过操作软件调 看视频图像。前端摄像机可插SD卡进行前端存储，当摄像机检测到 网络传输中断时，便可自行在前端SD卡进行录像工作。
模拟视频监控系统 数字视频监控系统 网络视频监控系统
5 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
模拟系统
系统概述
系统由模拟摄像机、云台、视频分配器、矩阵、控制码转换器、 控制键盘、卡带录像机和显示设备等组成。 前端模拟摄像机采集图像，通过传输设备将信号传至中控室进 行实时显示及录像。 主要特点：成本低、系统技术及产品相对成熟； 主要缺点：图像清晰度低，录像数据量非常大，且受录像
系统结构图
网络系统
11 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
系统结构图
网络系统
12 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
网络系统
主要特点
简便性： 摄像机通过经济高效有线或者无线以太网简单连接到网络，能够利
一线式布设 网络传输，视频流加密 支持TCP/IP协议网络数据交换
15 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
模拟视频监控系统
30-40万像素，无法提升 仅支持本地存储 不支持 不支持 重新布线 只支持模拟设备
音视频、控制、电源单独布设 视频裸信号传输 封闭式独立系统
概述
网络视频监控系统与前面两种方案相比存在显著区别。 该系统优势是摄像机内置Web服务器，并直接提供以太网端口。这 些摄像机生成JPEG或MPEG4数据文件，可供任何经授权客户机从网 络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频 信号形式图像。
系统前端采用数字摄像机，图像信号通过网络送至控制 室，系统挂接磁盘阵列，进行图像信息存储。用户通过操作软件调 看视频图像。前端摄像机可插SD卡进行前端存储，当摄像机检测到 网络传输中断时，便可自行在前端SD卡进行录像工作。
模拟视频监控系统 数字视频监控系统 网络视频监控系统
5 厦门立林科技有限公司内部技术秘密，请勿外传，否则有权追究法律责任。
模拟系统
系统概述
系统由模拟摄像机、云台、视频分配器、矩阵、控制码转换器、 控制键盘、卡带录像机和显示设备等组成。 前端模拟摄像机采集图像，通过传输设备将信号传至中控室进 行实时显示及录像。 主要特点：成本低、系统技术及产品相对成熟； 主要缺点：图像清晰度低，录像数据量非常大，且受录像
视频监控系统培训ppt课件PPT文档共34页
Page 9
目前有部分交通管理部门使用IPVS
Page 10
二、视频监控系统组成
典型的闭路监控系统主要由前端采集部分、视频传输部分、控制与存 储部分以及显示部分四大块组成。
前端采集部分 前端采集部分就是指摄像头部分，是整个监控系统的“眼睛”。当被 监视场所面积较大时，在摄像机上加装镜头，使摄像机所能观察的距 离更远、更广。还可把摄像机安装在电动云台上，可使摄像机进行水 平和垂直方向的转动，从而使摄像机能覆盖的角度更大。在一些恶劣 的环境下，为了防尘、防雨、抗高低温、抗腐蚀等，可以给摄像机安 装专门的护罩，如果需要摄像机在夜间也能工作，可以使用带红外功 能的摄像机
Page 15
视频监控传输、处理设备图例
1路视频服务 器
光端机
Page 16
控制与存储部分 控制与存储部分负责对摄像机及其辅助部件（如镜头、云台）的控制， 并对图像、声音信号的进行记录。一般都是通过硬盘录像机和相应的 监控软件来实现控制和记录功能的。目前的硬盘录像机和配套软件功 能十分强大，不但可以记录图像和声音，而且还包含了画面分割切换、 云台镜头控制等功能。 本地监控往往通过视频采集卡来进行信号的转变，将视频信号采集到 电脑中，转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑 处理的视频数据文件。
Page 11
前端设备图例
半球型吸顶 式摄像机
枪式摄像机
Page 12
前端设备图例
红外一体摄 像机
智能高速球
Page 13
视频传输部分 视频传输部分就是系统的图像信号通路。一般来说，传输部分单指的 是传输图像、声音信号。同时，由于需要有控制中心通过控制台对摄 像机、镜头、云台等进行控制，因而在传输系统中还包含有控制信号 的传输。 在传输方式上，近距离一般采用视频线传输，不超过一两公里的距离 一般采用同轴电缆传输，更远的距离则可采用光纤传输。对于远距离 传输，还需配备视频信号放大、图像信号的较正与补偿设备。
目前有部分交通管理部门使用IPVS
Page 10
二、视频监控系统组成
典型的闭路监控系统主要由前端采集部分、视频传输部分、控制与存 储部分以及显示部分四大块组成。
前端采集部分 前端采集部分就是指摄像头部分，是整个监控系统的“眼睛”。当被 监视场所面积较大时，在摄像机上加装镜头，使摄像机所能观察的距 离更远、更广。还可把摄像机安装在电动云台上，可使摄像机进行水 平和垂直方向的转动，从而使摄像机能覆盖的角度更大。在一些恶劣 的环境下，为了防尘、防雨、抗高低温、抗腐蚀等，可以给摄像机安 装专门的护罩，如果需要摄像机在夜间也能工作，可以使用带红外功 能的摄像机
Page 15
视频监控传输、处理设备图例
1路视频服务 器
光端机
Page 16
控制与存储部分 控制与存储部分负责对摄像机及其辅助部件（如镜头、云台）的控制， 并对图像、声音信号的进行记录。一般都是通过硬盘录像机和相应的 监控软件来实现控制和记录功能的。目前的硬盘录像机和配套软件功 能十分强大，不但可以记录图像和声音，而且还包含了画面分割切换、 云台镜头控制等功能。 本地监控往往通过视频采集卡来进行信号的转变，将视频信号采集到 电脑中，转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑 处理的视频数据文件。
Page 11
前端设备图例
半球型吸顶 式摄像机
枪式摄像机
Page 12
前端设备图例
红外一体摄 像机
智能高速球
Page 13
视频传输部分 视频传输部分就是系统的图像信号通路。一般来说，传输部分单指的 是传输图像、声音信号。同时，由于需要有控制中心通过控制台对摄 像机、镜头、云台等进行控制，因而在传输系统中还包含有控制信号 的传输。 在传输方式上，近距离一般采用视频线传输，不超过一两公里的距离 一般采用同轴电缆传输，更远的距离则可采用光纤传输。对于远距离 传输，还需配备视频信号放大、图像信号的较正与补偿设备。
视频监控基础知识讲解教学幻灯片
较小
较大
较小
处理复杂 度
较小
较小
较大
H.264(MPEG4 Part10) D1
64k～4M
全动态
高
小
大
存储空间计算
格式类型 比特率大小 码流大小
CIF 512Kbps 64kB/s
D1 2Mbps 256kB/s
720P 2Mbps 256kB/s
108比特率大小 × 摄像机的路数 = 网络带宽至少大小； ▪ 存储空间计算：码流大小×3600秒×24小时×30天×监控点要保存摄像机录像
▪ H.26X系列
（由ITU[国际电传视讯联盟]主导，侧重网络传输，注意：只是视频编码）包括 H.261、H.262、H.263、H.263+、H.263++、H.264（就是MPEG4 AVC-合作的
结晶）
编制组织
压缩标准
备注
MPEG-1
VCD
ISO
MPEG-2
DVD
MPEG-4
网络视频
H.261
摄像头参数
▪ 模拟摄像机的清晰度用水平和垂直的扫描线数来衡量，线数越高清晰度越好。一 般有420线、480线、520线、540线、600线、650线、700线这几个级别。
▪ 用摄像机拍摄的影音信号需要在电视上播放时，需要换算成与电视画质相同的单 位。而电视的画面清晰度是以水平清晰度作为单位。通俗地说，我们可以把电视 上的画面以水平方向分割成很多很多“条”，分得越细，这些画面就越清楚，而 水平线数的数码就越多。这个单位是“电视行（TVLine）”也称线。然而，数 码摄像机以数码磁带记录的信号，在电视上播放，也换作线来计算。
分辨率介绍
1080i分辨率为 1920×1080i1080P分辨率为 1920×1080p ▪ “i”表示隔行扫描（interlaced scan），在播放时，它先扫描单数的垂直画面
监控基础知识培训ppt课件
视频监控概述
● 视频监控的作用
用于实时监控重要场所情况变化、重要设备运行情况等、在一定程度上替代 了人的作用；在某些高危场所安装摄像机可以大大降低作业的风险性。 系统能将前端摄像机拍摄到的现场画面实时的显示在电视墙、显示器等显示 设备上，亦能进行录像设置，方便以后查询。可以及时发现异常情况，也可 以对事后事件分析提供有力依据。
V-Driver：
CCD里头每一点被光照到产生电能,那如何取 出来?就是靠这颗V-DRIVER,它会产生不同的脉 波,把CCD每点的讯号“打”出来。我们通常 说是CCD的驱动
CDS/AGC：
● H.265：未来趋势 ● H.264：目前主流 ● MPEG1/2/4： VCD/DVD/视频会议
● MJPEG：即动态JEG，压缩率低，占带宽大
视频监控基本概念
H.265与H.264在不同分辨率下码流对比
10M
8M
6M
4M
2M
0M 1080p 1080p@60FPS 300w
500w
H.265
宇对讲系统、小区一卡通系统、周界报警系统、电子巡更系统、紧急广播系 统、电梯控制系统等。
视频监控系统
防盗报警系统
停车场管理系统
楼宇对讲系统 电子巡更系统
一卡通系统 紧急广播系统
周界报警系统 电梯控制系统
安防各子系统之间地位及关系
地位
在安全技术防范系统中，以入侵报警子系统为核心，以视频监控子 系统的图像符合及通信和指挥子系统的声音符合为补充，以监控中 心值班人员和巡逻保安力量为基础，以其他子系统为辅助，各子系 统之间既独立工作又相互配合，形成点、线、面、空间防范相组合 的有机防控体系。
安防的实现方式
人防
视频监控系统基础知识培训教程
第一章视频监控系统的介绍1.1 视频监控系统的现状虽然中国安防产业的发展比国外发展较快的国家延迟了近20年，城市治安管理应用安防监控技术的起步较晚，但是实际上从90年代中期开始，我国就已经开始了较大规模的城市监控应用，随着中国经济建设的不断发展，安防产品的应用领域也越来越广泛（如政府机关、道路交通、教育、金融、电信、石油、电力水利等），智能建筑、大型公共场所、工厂企业、商场、新型社区等大量增加，新增需求点越来越多；再有，随着居民收入的提高，消费水平和结构发生了较大的变化，人们的自我保护意识也有所改变，大多数人愿意通过安全产品保障自己的财产及生命安全，从而使安全产品的需求不断提高；另一方面，“911事件”以后国际恐怖活动猖獗，极大刺激了世界各国对安防产品的进口需求，同时，由政府推动的“应急体系”、“平安社会”、“平安城市”、“科技强警”、“3111”工程等重大项目的实施，也有力地促进了公安及社会各方面对安防产品需求的升温。
据统计2006年规模以上社会公共安全设备及器材企业实现工业总产值同比增长34.44%；2007年全国安防防范行业的市场规模为958亿元同比增长31.05%。
在宏观经济有利因素的带动下，预计2008年至2010年安全防范行业的增长率分别为23.69%、23.70%、21.39%。
安防产品市场按产品类别来分，可以划分为视频监控产品市场、出入控制产品市场、防盗报警产品市场、其他市场四部分，而视频监控产品是市场的主体占到总体的56.5%。
我们的视频监控产品市场是非常大的。
在国内外市场上，主要推出的是数字控制的模拟视频监控和数字视频监控两类产品。
前者技术发展已经非常成熟、性能稳定，并在实际工程应用中得到广泛应用；后者是新近崛起的以计算机技术及图像视频压缩为核心的新型视频监控系统，该系统解决了模拟系统部分弊端而迅速崛起，但仍需进一步完善和发展。
目前，视频监控系统正处在数控模拟系统与数字系统混合应用并将逐渐向数字系统过渡的阶段。
视频监控系统培训PPT课件
3、按灵敏度划分 a.普通型：正常工作所需照度为1~3Lux b.月光型：正常工作所需照度为0.1 Lux左右 c.星光型：正常工作所需照度为0.01 Lux以下 d.红外照明型：原则上可以为零照度，采用红外光源成像
照度的概念 照度是反映光照强度的一种单位，其物理意义是照射到单位
面积上的光通量，照度的单位是每平方米的流明（Lm）数，也 叫做勒克斯（Lux）： 1Lux=1Lm/平方米。上式中，Lm是光通 量的单位，其定义是纯铂在熔化温度（约1770℃）时，其1/60 平方米的表面面积于1球面度的立体角内所辐射的光量。
5、按动态范围分类 a.普通型 普通摄像机可提供3:1对比度的动态范围（人眼可接受的对比度为 1000：1） b.宽动态 宽动态的摄像机要求是在非常强烈的光照对比下也能看到影像的 细节。宽动态摄像机比传统只具有3:1动态范围的摄像机超出了几 十倍以上。
6、按图像信号处理方式分类
a.PAL制
b.NTSC制
CCD与CMOS差别
• CCD电荷耦合器制作技术起步早，技术成熟，采用PN结或二 氧化硅（SiO2）隔离层隔离噪声，成像质量相对CMOS光电传 感器有一定优势。由于CMOS光电传感器集成度高，各光电传 感元件、电路之间距离很近，相互之间的光、电、磁干扰较 严重，噪声对图像质量影响很大，使CMOS光电传感器很长一 段时间无法进入实用。
• （４）最小照度，也称为灵敏度。是CCD对环境光线的敏感程度，或者说是CCD正常成像时 所需要的最暗光线。照度的单位是勒克斯（LUX），数值越小，表示需要的光线越少，摄 像头也越灵敏。月光级和星光级等高增感度摄象机可工作在很暗条件，2~3lux属一般照度， 现在也有低于1lux的普通摄象机问世。
• （５）扫描制式。有PAL制和NTSC制之分。 • （６）摄象机电源。交流有220V、110V、24V，直流为12V 或9V。 • （７）信噪比。典型值为46db，若为50db，则图像有少量噪声，但图像质量良好；若为
视频监控入门基础教程ppt课件
视频监控系统的分辨率、帧率和码率
01
02
03
分辨率
分辨率是指视频图像的清 晰度，通常用像素表示， 如1080P、4K等。
帧率
帧率是指视频图像每秒传 输的帧数，通常用fps表 示，如30fps、60fps等 。
码率
码率是指视频数据的传输 速率，通常用Mbps表示 ，如1Mbps、2Mbps等 。
视频压缩标准和编码格式
商业场所监控
商场、超市、酒店等商业场所安装视频监 控系统，可以保障员工和顾客的安全，同 时也有助于提高商业运营效率。
工业生产监控
在工业生产过程中，视频监控系统可以实 时监控生产线的运行情况，提高生产效率 ，降低故障率。
视频监控系统的案例分析
1 2 3
北京天安门广场视频监控系统
该系统采用了先进的视频监控技术，对广场上 的人群进行实时监控，保障了重大活动的安全 。
视频压缩标准
常见的视频压缩标准有H.264、H.265等，这些标准在压缩效率和图像质量之 间取得平衡。
视频编码格式
常见的视频编码格式有MP4、AVI、MKV等，这些格式支持不同的应用场景 和播放设备。
03
视频监控系统硬件设备
摄像机
模拟摄像机
基于模拟信号传输，技术成熟 ，价格便宜，适用于普通监控
场景。
云台控制
支持对监控设备进 行云台控制，实现 监控画面的手动调 整和自动巡航。
视频监控系统的配置与部署
设备选型
根据实际需求选择合适的监控设备，包括 摄像头、录像机、交换机、网线等。
软件安装与配置
安装并配置视频监控系统的软件平台，包 括服务器、客户端等。
网络环境搭建
搭建合适的网络环境，包括IP地址规划、 网络设备连接、网络带宽等。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矩阵切换控制器
将视频图像从任意一个输入通道切换到任意一个输出通道显示。一 般来讲一个M× N矩阵：表示它可以同时支持M路图像输入和N路图像 输出。这里需要强调的是必须要做到任意，即任意的一个输入和任意 的一个输出。
模拟按实现视频切换的不同方式，视频矩阵分 为模拟矩阵和数字矩阵
数字视频矩阵的实现方式不同，数字视频矩阵 可以分为总线型和包交换型。
2)模拟矩阵系统整合联网 对于模拟矩阵系统，可通过矩阵网关配合集中编码
设备，将现有矩阵输出的模拟视频集中处理后再接
外网资源整合联网
大量的社会面监控图像资源大多不支持直接接入，如要接入综合
应用平台，可以采用媒体网关接入。与内部资源接入方式不同的是，
这些社会面监控资源都位于外网，在接入位于内网的图像信息综合应
内网资源整合联网
公网内网资源中不同技术标准的系统可通过相应的 媒体接入网关直接接入图像信息综合应用平台，实 现资源整合联网。
1）DVR监控系统整合联网 对于DVR监控系统，采用标准DVR网关接入，可实
现DVR设备状态显示、图像浏览、报警联动、摄像 头控制、录像查询和回放等一系列功能。
镜头角度
传输设备
有线传输：同轴线缆、网线、光纤
无线传输：无线收发器、WIFI、依托电信运营商的 远距离无线传输
终端设备
目前市场上智能监控主机分为：PC式与嵌入式两种
PC式是以电脑为基础，可扩展性十分良好。而 嵌入式则比较稳定，但安装及升级都十分麻烦。
DVR/NVR/HDVR对比
视频监控的定义
视频监控。英文Cameras and Surveillance。 利用视频技术探测、 监视设防区域，实时显
示、 记录现场图像，检索和显示历史图像的电子 系统或网络系统
视频监控的发展历程
NVR
视频监控的用途
视频监控系统的原理
前端摄像机通过网络线缆或同轴视频电缆将视 频图像传输到控制主机，控制主机再将视频信号分 配到各监视器及录像设备，同时可将需要传输的语 音信号同步录入到录像机内。 通过控制主机，操作 人员可发出指令，对云台的上、下、左、右的动作 进行控制及对镜头进行调焦变倍的操作，并可通过 视频矩阵实现在多路摄像机的切换。利用特殊的录 像处理模式，可对图像进行录入、回放、调出及储 存等操作。
视频监控系统的结构组成
监控系统是由前端、传输、终端设备3大部分组成
前端设备
按照分类标准不同，分类具体如下：
1、按照传输信号不同，可分为模拟摄像机、HDCVI和数 字摄像机； 2、按照画面分辨率不同，可分为标清摄像机、高清摄像 机； 3、按照摄像机外形不同，可分为球形摄像机、半球形摄 像机、枪式摄像机； 4、按照安装环境不同，可分为室内摄像机、室外摄像机； 5、按照传感器不同，可分为CCD摄像机、COMS摄像机
磁盘存储阵列
安装视频监控系统八大原则
1、实时性：监控系统实时性，这点尤为重要。也正是由于监 控系统的实时性才显得监控系统是那么的必要。
2、安全性：监控系统具有安全防范和保密措施，防止非法侵 入系统及非法操作。
3、可扩展性：监控系统设备采用模块化结构，系统能够在监 控规模、监控对象、或监控要求等发生变更时方便灵活的在硬 件和软件上进行扩展，即不需要改变网络的结构和主要的软硬 件设备。
6、灵活性：监控系统组网方式灵活，系统功能配 置灵活，能够充分利用现有视频监控子系统网络资 源。系统将其他子系统都融入其中，能满足不同监 控单元的业务需求，软件功能全面，配置方便。
7、先进性：监控系统是在满足可靠性和实用性的 前提下尽可能先进的系统。整个系统在建成后的十 年内保持先进，系统所采用的设备与技术能适应以 后发展，并能够方便地升级。将成为一个先进、适 应未来发展、可靠性高、保密性好、网络扩展简便、 连接数据处理能力强、系统运行操纵简便的安防系 统。
监控电视墙
监控电视墙是由多个电视单元拼接而成的一种超大屏幕电 视墙体，很多视频监控项目采用电视墙做为显示设备，使 用电视墙进行监控有直观，方便的特点，便于监控人员实 时发现被监控目标的异常状况。监控电视墙一般采用专业 监视器作为显示设备，配以钢板钣金喷塑墙体构成，有些 还带有强制排风散热装置。在监控领域，由于电视墙监控 只能实时监看，不能回放，因此往往需要与硬盘录像机及 视频矩阵配合使用以形成完整的监控系统。
安防融合方案
多种图像资源的整合联网与信息共享 要实现应用，首先是要实现多种图像资源的整合联网。
图像资源主要分为内网资源和社会面图像资源，每类资源 又包含多个品牌、多种技术标准的系统，如DVR系统、模 拟矩阵系统、数字平台系统等。通过系列媒体接入网关全 面整合多种图像资源，接入图像信息综合应用平台进行统 一管理，并通过综合应用平台的各级级联部署，实现整体 资源联网共享，各级部门可根据需要通过统一的客户端调 用其权限范围内的视频资源。
4、开放性：监控系统遵循开放性原则，系统提供符合国际标 准的软件、硬件、通信、网络、操作系统和数据库管理系统等 诸方面的接口与工具，使系统具备良好的灵活性、兼容性、扩 展性和可移植性。整个网络是一个开放系统，能兼容多家监控 厂家的产品，并能支持二次开发。
安装视频监控系统八大原则
5、标准性：监控系统所采用的设备及技术符合国 际通用标准。这点能够给您一个安心的保证。
报警联动
一旦发生报警，视频监控子系统将自动发出声光电警示、切换报 警点图像上墙、进行图像抓拍、启动录像存储，同时弹出预先编辑好 的报警处理预案，提示下一步处理流程。另外，监控中心LED信息屏 单独显示告警文字信息，大屏显示告警图像、电子地图，视频与告警 信息、告警点一一对应，直观明了，可以在最快时间内了解警情。
用平台时，必须保证内外网的安全隔离。有针对性的公安内外网穿越
解决方案：在专网与外网之间架设一套经认证的安全接入设备，通过
监控平台的内外网穿越功能，实现外部资源的安全频监控与其他安防系统的整合联动
视频监控与其他安防子系统的联动，将视频信息直观、 便捷的优势体现在所有其他安防业务中。安防综合管理系 统可实现如下视频联动业务：
