智能功率集成电路发展概述
集成电路技术的新发展
集成电路技术的新发展一、引言集成电路技术是现代电子技术的核心之一，随着科技的不断发展和进步，集成电路技术也在不断地发展和创新。
本文将从技术、应用、市场等方面介绍集成电路技术的新发展。
二、技术发展1. 半导体制造工艺的改进随着半导体制造工艺的不断改进，集成电路芯片的制作工艺也在不断提高。
目前已经出现了新一代的制造工艺——5nm工艺，该工艺可以实现更高的集成度和更好的性能。
2. 三维集成电路技术三维集成电路技术是近年来发展的新技术，它将不同的电路层次集成在同一个芯片中。
三维集成电路技术可以减小电路面积，提高电路性能，降低功耗和成本。
3. 混合集成电路技术混合集成电路技术是将数字电路、模拟电路和射频电路集成在同一个芯片中。
它可以对不同的电路进行混合使用，可以做成多功能芯片，具有更好的性能和更小的体积。
三、应用发展1. 人工智能芯片人工智能技术是当今发展最为迅速的技术之一。
人工智能芯片采用了优化的神经网络算法，实现了更高效的计算和更快的数据处理速度。
人工智能芯片被广泛应用在自动驾驶、人脸识别、语音识别等领域。
2. 物联网芯片随着物联网技术的发展，物联网芯片也越来越受到关注。
物联网芯片采用低功耗设计，可以实现长时间的待机和运行。
物联网芯片被广泛应用于智能家居、智能电网、车联网等领域。
3. 区块链芯片区块链技术是近年来出现的新技术，其热度一直居高不下。
区块链芯片的主要作用是提高区块链运行效率和安全性。
区块链芯片在数字货币、金融等领域有着广泛的应用。
四、市场发展1. 全球芯片市场规模不断扩大随着人工智能、物联网、区块链等技术的迅速发展，全球芯片市场规模不断扩大，市场需求不断增加。
据市场研究机构预测，到2025年，全球芯片市场规模将达到1.8万亿美元。
2. 中国成为全球最大的芯片市场近年来，中国的芯片市场快速发展，已经成为全球最大的芯片市场之一。
中国政府也在大力扶持芯片产业，鼓励国内企业创新投入，加快芯片技术的研发和产业化进程。
集成电路行业概况
集成电路行业概况一、行业概述集成电路（Integrated Circuit，简称IC）是指将多个电子元器件（如晶体管、电容、电阻等）集成在一个芯片上，形成一种具有特定功能的微型电路系统。
集成电路作为现代信息产业的核心产品之一，已经深刻改变了人们的生活和工作方式。
目前，全球集成电路市场规模已经达到数千亿美元。
二、发展历程集成电路产业从20世纪60年代开始兴起，以美国为主导。
70年代初期，日本也开始涉足该领域，并逐渐发展壮大。
80年代后期和90年代初期，欧洲和亚洲其他国家也加入了这个行业。
目前，全球集成电路产业主要由美国、欧洲、日本和韩国等几个国家掌握。
三、市场规模据统计，在2019年全球集成电路市场规模达到了5332.8亿美元。
其中，中国大陆市场规模为1664.5亿美元，占比31.2%；北美市场规模为1626.3亿美元，占比30.5%；日本市场规模为627.7亿美元，占比11.8%；欧洲市场规模为622.1亿美元，占比11.7%。
四、行业分析1. 行业结构集成电路行业的主要参与者包括芯片设计公司、晶圆制造厂商和封装测试厂商等。
其中，芯片设计公司是整个产业链的核心企业。
晶圆制造厂商则负责生产芯片，封装测试厂商则将芯片封装成成品，并进行测试。
2. 技术水平目前，集成电路行业的技术水平已经相当成熟。
随着技术不断进步，芯片的集成度和性能不断提高。
例如，目前市场上已经出现了多核处理器、3D NAND闪存等高端产品。
3. 市场趋势未来几年内，集成电路行业将继续保持快速增长态势。
其中，人工智能、物联网、5G通信等领域将是市场的主要增长点。
此外，在国家政策支持下，中国大陆集成电路产业也将迎来更好的发展机遇。
五、中国大陆集成电路产业发展情况1. 市场规模截至2019年底，中国大陆集成电路市场规模为1664.5亿美元，同比增长15.8%。
2. 产业结构目前，中国大陆集成电路行业主要由芯片设计、晶圆制造和封装测试三大板块组成。
数字化功率集成电路电路 和智能功率模块
数字化功率集成电路电路和智能功率模块随着科技的不断发展，电力电子技术在现代工业控制中发挥着越来越重要的作用。
数字化功率集成电路和智能功率模块作为电力电子领域的重要技术，为工业控制系统和电力系统的稳定运行提供了强大支持。
本文将从数字化功率集成电路电路和智能功率模块的技术原理、应用特点以及未来发展趋势等方面进行详细介绍。
一、数字化功率集成电路电路1. 技术原理数字化功率集成电路是一种将数字控制和功率驱动功能融合在一起的电子器件。
其核心技术是采用数字信号处理器（DSP）和功率器件相结合，实现对电力系统的精准控制和驱动。
数字化功率集成电路电路可以实现对电压、电流、温度等参数的精确监测和控制，具有高效、快速响应的特点。
2. 应用特点数字化功率集成电路在工业控制系统中具有广泛的应用。
在交流电机驱动、变频空调、工业机器人等领域，数字化功率集成电路可以实现对电机的精准控制，提高系统的效率和稳定性。
数字化功率集成电路还可以在电力系统中实现功率因数校正、无功补偿、谐波抑制等功能，提高电力系统的供电质量。
3. 未来发展趋势随着电力电子技术的不断发展，数字化功率集成电路将会朝着高性能、高集成度、多功能化的方向发展。
未来的数字化功率集成电路将更加注重对功率器件的优化设计，提高工作频率、降低损耗，实现更高效的能量转换。
数字化功率集成电路还将更加注重对通信接口的设计，实现与上层控制系统的无缝衔接，为工业控制和电力系统的智能化发展提供更强大的支持。
二、智能功率模块1. 技术原理智能功率模块是一种将智能控制技术应用于功率器件驱动的电子器件。
其核心技术是采用功率模块和智能控制单元相结合，实现对功率器件的精准控制和保护。
智能功率模块可以实现对电流、电压、温度等参数的实时监测和自适应调节，具有智能化、集成化的特点。
2. 应用特点智能功率模块在电力系统和工业控制系统中具有重要的应用价值。
在电机驱动、电力变流器、电网无功补偿等领域，智能功率模块可以实现对功率器件的优化控制，提高系统的效率和稳定性。
集成电路的现状及其发展趋势
集成电路的现状及其发展趋势一、概述集成电路（Integrated Circuit，简称IC）是将多个电子元件集成在一块衬底上，完成一定的电路或系统功能的微型电子部件。
自20世纪50年代诞生以来，集成电路已经经历了从小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）、超大规模集成电路（VLSI）到甚大规模集成电路（ULSI）的发展历程。
如今，集成电路已经成为现代电子设备中不可或缺的核心部件，广泛应用于计算机、通信、消费电子、汽车电子、工业控制等领域。
随着科技的快速发展，集成电路的设计、制造和应用技术也在不断进步。
在设计方面，随着计算机辅助设计（CAD）技术的发展，集成电路设计的复杂性和精度不断提高，使得高性能、低功耗、高可靠性的集成电路得以实现。
在制造方面，集成电路的生产线越来越自动化、智能化，纳米级加工技术、三维堆叠技术等新兴技术也在不断应用于集成电路的制造过程中。
在应用方面，集成电路正向着更高集成度、更小尺寸、更低功耗、更高性能的方向发展，以满足不断增长的市场需求。
集成电路的发展也面临着一些挑战。
随着集成电路尺寸的不断缩小，传统的制造方法已经接近物理极限，这使得集成电路的进一步发展变得更为困难。
同时，随着全球经济的不断发展和市场竞争的加剧，集成电路产业也面临着巨大的竞争压力。
探索新的制造技术、开发新的应用领域、提高产业竞争力成为集成电路产业未来的重要发展方向。
总体来说，集成电路作为现代电子技术的核心，其发展现状和趋势直接影响着整个电子产业的发展。
未来，随着技术的不断进步和市场的不断变化，集成电路产业将继续保持快速发展的势头，为全球经济和社会的发展做出更大的贡献。
1. 集成电路的定义与重要性集成电路（Integrated Circuit，简称IC）是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。
集成电路的现状及其发展趋势
集成电路的现状及其发展趋势集成电路是现代电子领域中极为重要的一种电子元件，它在各种电子设备、通信设备、计算机及各种智能设备中发挥着关键作用。
随着科技的不断进步，集成电路领域也在不断发展和创新，不断推动着整个电子行业的发展。
本文将就集成电路的现状及其发展趋势进行探讨。
一、集成电路的现状集成电路是一种将数百万甚至数十亿个晶体管、电容器、电阻器等电子器件集成到一块芯片上的微电子器件。
目前，集成电路已经广泛应用于各种电子设备中，包括智能手机、平板电脑、电视机、汽车、医疗设备等。
随着人们对电子产品性能要求的不断提高，集成电路的功能和性能也在不断进化。
摩尔定律提出了集成电路的功能每隔18-24个月翻倍，使得集成电路的功能和性能不断提升。
集成电路的制造工艺也在不断进步，从最初的0.35微米工艺逐步发展到目前的7纳米工艺，使得芯片的功耗和体积得到了大幅度的缩小。
集成电路在技术和应用上都取得了长足的进步，成为电子行业的核心推动力量。
二、集成电路的发展趋势1.智能化随着人工智能、物联网、云计算等新兴技术的发展，对集成电路的智能化要求越来越高。
未来的集成电路将更加注重智能化和自主学习能力，能够适应各种不同的应用场景，并在其中发挥最大的效益。
智能手机需要更加智能的处理器芯片、更加节能的功率管理芯片；自动驾驶汽车需要更加精密的感知处理芯片、更加稳定的通信芯片等。
未来集成电路的发展趋势将向着智能化方向不断前进。
2.高性能和低功耗在移动互联网、大数据、云计算等新兴领域的发展下，对集成电路的性能和功耗也提出了更高的要求。
未来集成电路需要在提高性能的将功耗控制在最低限度。
这就需要在芯片制造工艺、结构设计、封装技术等方面不断创新，以实现高性能和低功耗的平衡，满足不同应用领域的需求。
3.多功能集成未来的集成电路将向着多功能集成的方向不断发展。
随着电子产品功能的不断增加，对芯片的功能集成也提出了更高的要求。
未来的集成电路不仅需要在性能和功耗上有所突破，还需要具备更多的功能，传感器接口、无线通信接口、图像处理接口等，以满足电子产品的多样化和个性化需求。

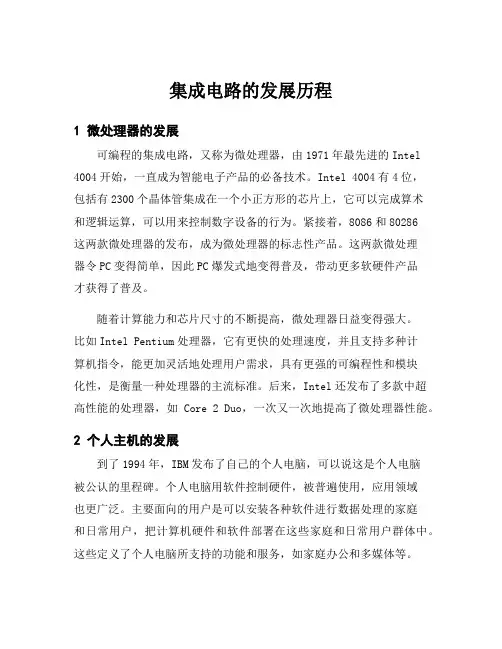

集成电路的发展历程
集成电路的发展历程1 微处理器的发展可编程的集成电路，又称为微处理器，由1971年最先进的Intel 4004开始，一直成为智能电子产品的必备技术。
Intel 4004有4位，包括有2300个晶体管集成在一个小正方形的芯片上，它可以完成算术和逻辑运算，可以用来控制数字设备的行为。
紧接着，8086和80286这两款微处理器的发布，成为微处理器的标志性产品。
这两款微处理器令PC变得简单，因此PC爆发式地变得普及，带动更多软硬件产品才获得了普及。
随着计算能力和芯片尺寸的不断提高，微处理器日益变得强大。
比如Intel Pentium处理器，它有更快的处理速度，并且支持多种计算机指令，能更加灵活地处理用户需求，具有更强的可编程性和模块化性，是衡量一种处理器的主流标准。
后来，Intel还发布了多款中超高性能的处理器，如Core 2 Duo，一次又一次地提高了微处理器性能。
2 个人主机的发展到了1994年，IBM发布了自己的个人电脑，可以说这是个人电脑被公认的里程碑。
个人电脑用软件控制硬件，被普遍使用，应用领域也更广泛。
主要面向的用户是可以安装各种软件进行数据处理的家庭和日常用户，把计算机硬件和软件部署在这些家庭和日常用户群体中。
这些定义了个人电脑所支持的功能和服务，如家庭办公和多媒体等。
3 智能手机的发展智能手机也是一种可编程集成电路，它把微处理器及一些其它元器件封装在一个板子上，形成一个智能系统，可以实现地图导航、语音识别等大量功能。
智能手机的发展从2000年开始，苹果(Apple)首款iPhone手机，是当时最具创新意义的无线移动终端。
此后，安卓(Android)智能手机也得以出现，彻底改变了人们使用手机的方式，使用户界面得到了极大的美化和优化，同时拥有更多的应用程序，使智能手机拥有了更多的功能性和实用性。
4 未来发展未来发展，微处理器将变得越来越强大，性能将变得不断提高，把更多的功能嵌入到可编程集成电路上，让其成为人类感知和运算的核心因素。
智能功率集成电路发展动态及技术前沿
智能功率集成电路发展动态及技术前沿一、发展动态：功率集成电路出现70年代后期,由于单芯片集成,功率集成电路减少了系统中的元件数、互连数和焊点数,不仅提高了系统的可靠性、稳定性,而且减少了系统的功耗、体积、重量和成本。
但由于当时的功率器件主要为双极型晶体管(BJT)、晶闸管等,功率器件所需的驱动电流大,驱动和保护电路复杂,功率集成电路的研究并未取得实质性进展。
直至80年代,由金属氧化层半导体场效晶体管(M0SFET)栅控制、具有高输入阻抗、低驱动功耗、容易保护等特点的新型M0SFET 功率器件如功率M0SFET、绝缘栅双极型晶体管(IGBT) 等的出现,使得驱动电路简单且容易与功率器件集成,才迅速带动了功率集成电路的发展,但是复杂的系统设计和昂贵的工艺成本限制了功率集成电路的应用。
进入90年代以后,功率集成电路的设计与工艺水平不断提高,性价比不断改进,逐步进入了实用阶段。
迄今已经有系列功率集成电路产品问世,包括功率M0SFET智能开关、电源管理电路、半桥或全桥逆变器、两相步进电机驱动器、三相无刷电机驱动器、直流电机单相斩波器、脉宽调制器专用集成电路、线性集成稳压器、开关集成稳压器等。
一些著名国际公司在功率集成技术领域处于领先地位,如德州仪器公司(TI)、意法半导体有限公司(ST)、美信半导体公司(Maxim)、仙童半导体公司(Fairchild)、国际整流器公司(IR)、安森美半导体公司(0n_Semi)、美国PI公司等世界著名的半导体公司,已经将功率集成电路产品系列化、标准化。
随着智能手机、笔记本电脑等便携式电子产品需求的强劲增长,以电压调整器为代表的电源管理集成电路得到迅速发展。
有人认为功率集成电路重在高低压兼容的功率集成,而电源管理集成电路重在功率管理,故应独立于功率集成电路的范围之外。
而笔者认为功率集成电路即是进行功率处理的集成电路,电源管理集成电路应置于功率集成电路的范围之内。
根据市场调研公司IHSiSuppli统计,2010年全球功率半导体市场中,功率集成电路占据了53%的市场份额。
智能功率集成电路
智能功率集成电路之电子镇流器摘要：本文介绍了智能功率集成电路应用于电子镇流器的相关内容，介绍了电子镇流器电路的基本构成，核心电路的工作原理，旨在对功率集成电路的工作方式形成一定的认识。
关键词：智能功率集成电路电子镇流器半桥逆变电路启辉一、智能功率集成电路概述SPIC将输出功率器件、低压控制信号处理以及传感、保护、检测、诊断等功能电路集成到同一芯片上,是微电子技术和电力电子技术、控制技术、检测技术相结合的产物，目前被广泛应用于汽车电子、开关电源、电机驱动、工业控制和电源管理等方面。
SPIC电路的基本构成如图所示。
SPIC一般包括三个部分:功率控制、检测和保护以及接口电路。
功率控制电路包括功率器件和驱动电路两部分,主要实现终端功率输出处理功能。
出于功耗、控制难度等考虑,功率电路一般使用MOS栅功率器件为主。
为了保证功率器件正常工作并发挥出功率器件的特点,一般还需要增加栅驱动电路或电平位移电路,来控制功率器件的开启和关断。
检测和保护电路主要针对SPIC高压、大电流特点,增加SPIC或外围电路发生异常情况(过压/欠压、过温、过流和短路/断路等)时进行保护的功能,从而较好地保护SPIC不受损坏,提高SPIC的稳定性和使用寿命。
SPIC发生异常情况(如过热、过压等)时,如果在很短时间内不作出反应,SPIC电路(特别是功率器件)就可能损毁,所SPIC的检测和保护功能一般由高速双极型晶体管构成的高性能模拟电路完成。
随着CMOS特征尺寸的大幅度减小,标准CMOS器件的截止频率也达到几十GHZ到上百GHZ的范围，目前很多检测和保护电路也采用CMOS电路来替代双极型晶体管电路,因为这有利于简化工艺步骤、降低生产成本和减小芯片面积等。
出于这种变化趋势,部分BCD工艺也逐渐向CMOS-DMOS工艺转变。
SPIC接口电路一般由高密度逻辑CMOS实现,主要功能是完成与微机的信息交互,对微机的指令进行简单处理然后控制功率器件作出响应,同时将当前的工作状态、负载信息及其他，检测到的信息传送回给微机系统,为下一步更好地控制SPIC电路提供数据。
功率半导体器件发展概述
中国电工技术学会电力电子学会第十届学术年会论文集
相互交叠的 SJ 结构中的电场分布，使传统 VDMOS 中 击穿盾关系，所以，国际 上对横向 SJ(SJ-LDMOS)研究也是一个热点。
图 1 纵向 Super Junction 结构
功率半导体器件的半导体衬底材料是影响功率器件 发展的基础，下面分别以目前应用和研究最广泛的硅基 和 SOI(SOI，Silicon-On-Insulator)基为例对功率器件的发 展作简单的概述。 2.1 硅基功率器件
硅基功率器件是第一代半导体功率器件，在对硅、
锗材料以及与之形成界面的氧化物、硅/金属研究成熟的 基础上，出现了功率晶闸管、功率二极管、功率 MOS、 IGBT 等。功率二极管是功率半导体器件的重要分支。目 前商业化的功率二极管主要是 PiN 功率二极管和肖特基 势垒功率二极管（SBD）[2]。前者有着耐高压、大电流、 低泄漏电流和低导通损耗的优点，但电导调制效应在漂 移区中产生的大量少数载流子降低了关断速度，限制了 电力电子系统向高频化方向发展。具有多数载流子特性 的肖特基势垒功率二极管有着极高的开关频率，但其串 联的漂移区电阻有着与器件耐压成 2.5 次方的矛盾关系， 阻碍了肖特基势垒功率二极管的高压大电流应用，加之 肖特基势垒功率二极管极差的高温特性、大的泄漏电流 和软击穿特性，使得硅肖特基势垒功率二极管通常只工 作在 200 伏以下的电压范围内。
SOI 高压器件作为 SOI SPIC 的核心器件，其击穿电 压取决于横向击穿电压和纵向击穿电压的较低者。由于 常规 SOI 结构埋层限制耗尽区向衬底扩展，衬底不能参 与耐压，同时基于隔离和散热的考虑，顶层硅和埋氧层 都不能做得太厚，因而 SOI 器件的纵向耐压成为限制 SOI 技术在功率集成电路领域应用的主要因素。在最近的 20 年中人们提出了一系列的新技术和新结构[9-10]，分别从 横向和纵向来提高 SOI 高压器件的击穿电压。我们通过 对 SOI 中介质层中电场和击穿电压的分析，提出了一种 提高器件纵向耐压的新技术－介质场增强技术（EnbilfBuried Insulator Layer Field），这种技术通过在传统 SOI 埋层（I 层）中引入低介电系数的材料或通过使用图形化 的结构突破了传统 SOI 结构中受界面电荷为零时的 3 倍 电场关系，通过 Enbilf 技术，使 I 层中的电场大大提高， 纵向击穿电压达到设计的要求。 3 SJ(Super Junction)型功率半导体器件发展展望
集成电路市场的发展趋势与前景展望
集成电路市场的发展趋势与前景展望随着科技的不断进步和信息时代的来临，集成电路作为电子信息产业的基础，扮演着重要的角色。
本文将就集成电路市场的发展趋势与前景进行展望，探讨行业的变革与挑战，以及发展的机遇和推动因素。
一、市场发展趋势1. 物联网的兴起：物联网的发展为集成电路市场提供了巨大的机会。
物联网技术将各种设备、传感器和智能系统连接在一起，需要大量的集成电路来支撑其运行。
随着物联网应用场景的增多，集成电路市场将迎来更大的需求。
2. 5G技术的普及：5G技术的商用化将进一步推动集成电路市场的发展。
5G网络具有高速度、低时延和大容量的特点，将为各种智能设备提供更加强大的通信能力。
而实现5G技术所需的高性能集成电路将成为市场的热点。
3. 人工智能的应用：人工智能技术的发展将带动集成电路市场的进一步壮大。
人工智能算法的复杂性要求更高性能的集成电路来支撑，如图形处理器和神经网络芯片等。
人工智能技术的应用领域不断扩大，将给集成电路市场带来更多商机。
4. 新兴应用的崛起：随着新兴应用的不断涌现，集成电路市场也将得到进一步推动。
例如，虚拟现实、增强现实、无人机、自动驾驶等技术的广泛应用，都需要大量的高性能集成电路支持。
二、市场前景展望1. 市场规模扩大：随着上述推动因素的作用，集成电路市场规模将进一步扩大。
根据相关研究机构的预测，未来几年全球集成电路市场将保持较高的增长率，市场规模有望达到千亿级别。
2. 产业结构调整：随着市场的扩大，集成电路产业的结构也将发生调整。
创新型企业将获得更多的机会，传统企业需要加强技术创新和转型升级，以应对市场的挑战。
3. 技术突破与创新：在市场发展的推动下，集成电路技术将迎来新的突破和创新。
例如，三维堆栈封装技术、新型存储器技术、先进制程技术等将为集成电路的发展带来新的机遇和竞争优势。
4. 国际竞争与合作：集成电路产业是全球竞争最为激烈的行业之一，国际竞争将进一步加剧。
同时，跨国合作也将成为产业发展的趋势，各国企业通过合作共赢来提升市场竞争力和技术实力。
BCD集成电路技术的研究与进展
BCD集成电路技术的研究与进展关键字：功率集成电路；兼容技术；终端辅助技术1、前言近年来随着市场对物联网、人工智能、5G网络、高速铁路、新能源等领悟需求的不断增长，推动了微电子技术和电力电子技术的不断发展，其中功率集成电路也得到了一定的进步。
在功率集成电路中BCD（Bipolar-CMOS-DMOS）是最为重要的一员，一直受到市场和研究人员的重视。
为此本文主要是对BCD功率集成电路及其发展历程以及研究领域作了一定的研究和探讨。
2、BCD功率集成电路简介在功率器件的发展过程中，出现分立功率器件和功率集成器件，其中分立器件是指具有单一功能的单一器件，而PIC功率集成电路是指把耐高压的功率器件、低压的数字逻辑控制器件、以及外围通讯和信号处理电路等集成在一个芯片中的电路，与分立器件相比，PIC在电路性能上有着很大的优势，比如它具有电路的稳定性、高可靠性、低功耗以及可以有效降低成本、体积、重量等优点。
由于这些突出的优势，PIC当前已被广泛的应用在各类电源管理、消费电子、汽车电子以及通信等领域。
功率集成电路可以分为HVIC高压功率集成电路和SPIC智能功率集成电路，其中HVIC高压功率集成器件结构是横向水平的，SPIC智能功率集成器件结构是垂直的，但是目前很难通过器件结构和工作电压区分HVIC和SPIC，习惯性称其为功率集成电路或者智能集成电路[1]。
近年来，随着全球能源紧缩与需求的不断增长矛盾日益增长下，以及大家对环境保护意识的增强，市场对高效节能产品的需求愈来愈强烈，BCD工艺因其具有高集成度，不仅可以集成Bipolar、CMOS、DMOS、齐纳二极管以及结场效应管等有源器件，还可以集成电阻和电容等无源器件，可以为集成电源提供一条新的出路，其中电源管理芯片就是采用BCD工艺，并越来越多地应用到市场产品中，同时各个企业也在积极布局BCD工艺平台。
3、发展历程在当前技术不断更新和市场需求的影响下，在一定程度上推动了功率集成电路的发展，PIC功率集成电路最早出现在20世纪70年代末。
人工智能与集成电路的关系探讨
人工智能与集成电路的关系探讨摘要：人工智能（AI）是近年来最火热的技术，它已经被广泛地应用于各个领域，如自动驾驶、金融、医疗等。
而人工智能的实现离不开集成电路（IC）的支持。
IC是人工智能运行的关键，不仅提供强大的计算能力，还能够实现数据的快速存储和处理。
因此，本篇论文重点探讨了人工智能与集成电路之间的关系，并且分析了集成电路对于人工智能的影响和发展。
关键词：人工智能，集成电路，计算能力，数据处理正文：一、人工智能与集成电路的概念及发展随着物联网、云计算等技术的快速发展，传感器、芯片等电子元器件的广泛应用，人工智能也随之应运而生。
人工智能是一种通过计算机模拟人类智能的技术，具备语音识别、图像识别、自然语言处理等能力。
而集成电路则是通过将大量的电子元件集成在一起，形成微小而复杂的电路。
集成电路不仅提供了可靠的计算和存储功能，还可以在非常短的时间内完成大量的计算任务。
二、人工智能与集成电路的关系人工智能和集成电路密不可分，二者互相支持，互相促进。
人工智能需要巨大的计算能力和数据存储能力，而这些正是集成电路所提供的优势所在。
集成电路技术的发展不断推动着人工智能技术的进步，例如神经网络算法、深度学习算法等，这些算法需要大量的计算资源和存储资源来处理海量数据，而目前最优秀的解决方案就是集成电路的高速运算和存储能力，这将为人工智能的发展提供坚实的基础。
三、集成电路对人工智能的影响集成电路的发展为人工智能提供了更好的硬件支持和技术保障。
目前，一些国际知名公司如英特尔、英伟达、华为等都在持续地研发新的集成电路技术，对人工智能的应用做出了巨大的贡献。
例如，英特尔的Loihi芯片，采用了神经元仿真的技术，使得机器学习的速度提高了一个数量级，同时也保证了机器学习过程中的低能耗和高效率。
此外，华为也发布了一款由自主研发的Ascend 910芯片构建的人工智能云平台Atlas，这种基于集成电路技术的人工智能平台极大地推动了人工智能产业的进步。
集成电路 pd-概述说明以及解释
集成电路pd-概述说明以及解释1.引言1.1 概述集成电路（Integrated Circuit，简称IC）是现代电子技术领域中最重要的基础技术之一。
它是利用半导体材料中的微细电子器件（如晶体管、二极管、电阻器等）和电子元件间的金属导线等将多个电子器件集成于同一片基底上，形成一个完整的电路系统。
集成电路的诞生极大地推动了电子器件的发展，使得电子产品的体积变得更小、功耗更低，同时也提高了电路的可靠性和性能。
集成电路分为数十个不同的类别，包括模拟集成电路、数字集成电路、混合信号集成电路、存储器集成电路等。
每种类型的集成电路都有特定的应用领域和特点。
在现代社会中，集成电路已成为各类电子设备的核心，如计算机、手机、电视、汽车、医疗设备等。
集成电路的出现不仅加速了科技进步，同时也给人们的生活带来了革命性的改变。
通过集成电路，我们可以在小巧的设备中实现强大的功能，从而提高生产效率和生活品质。
本文将介绍集成电路的基本概念和结构，重点探讨集成电路的应用领域和发展趋势。
通过对集成电路的深入了解，我们可以更好地理解现代电子技术的发展方向，并为未来的科技创新做出贡献。
文章的结构将按照以下顺序进行展开：引言部分将对集成电路的概念进行简单介绍，阐述文章的目的和重要性；正文部分将依次介绍集成电路的主要要点，包括其分类、制造工艺、应用领域等；结论部分将对文章进行总结，并展望集成电路未来的发展趋势。
通过本文的阅读，读者将能够全面了解集成电路的基本知识和应用现状，为他们深入研究和应用集成电路提供有价值的参考和指导。
1.2文章结构文章结构部分是对整篇文章的组织和框架进行介绍。
通过明确文章的结构，可以帮助读者理解文章的逻辑发展和内容安排，使读者更好地理解文章的主题和观点。
在本文中，文章的结构可以分为三个主要部分：引言、正文和结论。
引言部分介绍了整篇文章的背景和目的。
在这一部分，我们将概述集成电路的基本概念和意义，引起读者对这一领域的兴趣。
电子科大微电子技术前沿作业-SPIC技术发展动态
SPIC技术发展动态一、SPIC技术概论1.SPIC技术简介Smart Power ICs（SPIC），即智能功率集成电路，是指将所有的高压器件与低压电路集成在同一芯片上，消除了电力电子装置中各模块之间多余的连接。
这样既提高了电路的稳定性，也可以明显降低原来在高频工作时各模块之间引线对电路造成的破坏性影响，甚至可将过温、过流、过压和欠压等保护电路都集成进芯片去增强对功率器件的保护。
因此，不仅显著地提高集成度、降低成本，更可令芯片整体的可靠性获得提升。
一般来说，SPIC 应该具备下面的三种功能：（1）控制功能，检查系统运行状态并据此调整功率集成器件的工作；（2）传感与保护功能，当系统出现负载过重、输出短路、芯片电源电压不正常或温度过高等各种有害情况时，能及时反映在控制电路中并作出改变，使功率集成器件工作在其安全工作区内；（3）拥有可以同外界通信的逻辑输入、输出接口。
对SPIC来说其技术主要包括隔离技术和功率半导体器件技术，隔离技术包括：自隔离、PN结隔离、介质隔离。
2.SPIC技术发展智能功率集成电路于七十年代后期出现在人们视野，但由于技术原因其研制遇到很大阻碍没有实质性进展。
八十年代新型器件的出现带动了SPIC的发展，而九十年代BCD工艺的成熟使得SPIC 进展惊人，在工业制造、电力传输、自动化控制等中确立了不可替代的位置。
今天，SPIC 已在军用航天、工业自动化、民品电子、汽车电子等各个领域获得了广泛的应用，在各个现代化国家的国民经济中占有厚重比例。
而当下SPIC 技术总的发展趋势是向功耗更低、工作频率更高、功率更大和功能更全的方向发展，而且系列化和专业化SPIC 越来越明显。
目前SPIC 的重要研究内容有：开发成品率高、工艺成本低且能兼容于CMOS工艺和BiCMOS 工艺的新型工艺的研究；能将多个大功率器件进行单片集成的研究；能在特种环境下正常工作且具有较好坚固性的SPIC 的研究，特种环境比如：高温，高辐射等；大电流高速度MOS 器件控制且具有自我保护机制的功率器件的研究。
基于集成电路的人工智能技术的发展
基于集成电路的人工智能技术的发展近年来，人工智能技术成为了科技领域的热点话题，不仅在科技公司中广泛应用，也引发了社会对于其未来发展的讨论。
而在人工智能技术的基础上，集成电路技术的发展也在不断推进，为人工智能技术的应用提供了更加坚实的支撑。
一、集成电路技术与人工智能的紧密联系集成电路是指将数百万甚至数千万个电子器件集成到一个小的芯片中，从而提高电路性能和可靠性。
而人工智能则是指通过构建算法、建模和仿真等手段，并借助硬件和软件协同的方式，实现机器智能和语言理解能力。
这两种技术的结合，可以让人工智能技术更加广泛地应用在各种场景中。
在现实生活中，人们已经开始感受到人工智能技术的应用。
例如，在智能手机上的语音助手、自动驾驶汽车、智能家居、智能医疗等领域，人工智能技术都得到了广泛应用。
而这些应用的背后，离不开集成电路技术的支持。
集成电路技术的发展使芯片通量大大提高，运算速度也更快，从而为人工智能算法的开发和部署提供了更加坚实的基础。
二、集成电路技术的发展与人工智能技术的优化目前，人工智能技术的优化离不开集成电路技术的支持，而集成电路技术的发展也受益于人工智能技术的推动。
例如，在集成电路领域，人工智能应用需要更加智能化的芯片，比如支持深度学习和人工智能算法的芯片、基于神经元设计理念的芯片等。
而这些芯片的研发需要更多的资源和技术支持，因此，人工智能技术的应用促进了集成电路技术的发展。
同时，集成电路技术的提升也提高了人工智能技术的效率和性能，使得人工智能算法更加高效、准确，进一步加速了人工智能技术的发展。
三、集成电路技术与人工智能技术的未来发展随着人工智能技术越来越重要，在人工智能领域中的集成电路技术也将会有更广阔的应用前景。
国内外的科研人员都在持续探索人工智能和集成电路技术的优化路径。
例如，未来更加智能化的芯片将成为一个趋势，这需要芯片设计者注重设计芯片的智能化、模块化、可重构化等方面，提高芯片适应人工智能技术的能力，从而达到更高的可用性和性能。
初三物理集成电路技术发展分析
初三物理集成电路技术发展分析集成电路是一种将多个电子元件（如晶体管、电容器等）集成在一块半导体晶圆上的技术。
自诞生以来，集成电路技术在电子领域取得了革命性的进展。
本文将就初三物理学科中的集成电路技术发展进行分析。
1. 集成电路技术的起源与发展在20世纪50年代，美国工程师杰克·基尔比提出了集成电路技术的概念，并于1960年获得了专利。
集成电路的诞生解决了传统离散电路所面临的空间占用和连接复杂的问题。
随着技术的进步，集成电路技术也在不断发展。
20世纪60年代，大规模集成电路（LSI）和中小规模集成电路（MSI）得到了飞速发展，为电脑、通信设备等高科技产品的普及奠定了基础。
到了21世纪，超大规模集成电路（VLSI）和超超大规模集成电路（ULSI）的出现，使集成电路在更多领域得到应用。
2. 集成电路技术在电子产品中的应用随着集成电路技术的发展，电子产品逐渐变得更加小型化、功能强大。
以下是集成电路技术在电子产品中的应用举例：(1) 手机和平板电脑：集成电路技术的发展使得手机和平板电脑具备了强大的计算能力和多功能性。
通过集成电路，手机可以实现通话、短信、上网、拍照等多种功能。
(2) 电子游戏机和智能电视：集成电路技术的进步使得电子游戏机和智能电视能够实现高清画质和流畅的游戏体验。
集成电路的应用使得这些电子产品能够同时处理图像、声音和计算等多种任务。
(3) 医疗设备：集成电路技术的发展也在医疗领域发挥重要作用。
通过集成电路，医疗设备可以实现快速的数据处理和高精度的检测，提高了医疗诊断和治疗的效率。
3. 集成电路技术的挑战与发展方向虽然集成电路技术已经取得了巨大的成功，但仍然面临一些挑战。
以下是集成电路技术未来的发展方向：(1) 高集成度：未来的集成电路需要更高的集成度，即在更小的芯片上集成更多的电子元件。
这需要突破微电子制造工艺的现有瓶颈，如制程精度、材料选择等。
(2) 低功耗：电子产品对功耗的要求越来越高，特别是移动设备。
集成电路产业的发展与变革
集成电路产业的发展与变革随着信息科技的不断进步和发展，集成电路产业也得到了快速的发展与变革。
从最初的计算机产业，到后来的移动通信产业和智能家居产业，集成电路产业在其中扮演着举足轻重的角色。
本文将介绍集成电路产业发展的历程，并探究其变革所带来的影响。
1. 集成电路产业的发展历程1.1 前期阶段最早的集成电路产业可以追溯到20世纪60年代。
当时，美国的计算机产业逐渐发展起来，IT技术也逐渐成为了一项重要的竞争力。
该时期的芯片市场主要由美国公司控制，如Intel、Texas Instruments等。
这些公司的技术优势带来了巨大的市场收益，使得集成电路产业迎来了一个高速发展的时期。
1.2 中期阶段进入20世纪90年代，随着联合国国际电信联盟的5G规划和移动互联网的爆发式增长，集成电路的应用范围也逐渐扩大。
集成电路产业从单纯的半导体制造业转变为了以智能硬件制造为核心的高技术产业。
不同时期的应用场景，也带来了不同的技术需求。
例如，随着互联网的发展，人工智能等技术开始兴起，物联网产品也越来越多。
因此，集成电路产业的技术也在不断升级和改进。
1.3 后期阶段到了21世纪，随着不少新兴技术的走进生活和产业领域，如AI人工智能、5G通信、物联网等，集成电路产业也呈现出了多元化、高端化的趋势。
2. 集成电路产业的变革影响2.1 带动了整个信息产业的发展随着集成电路技术的不断升级和高速发展，信息科技和电子制造技术也随之得到了快速升级。
目前，集成电路的生产、封装、测试、销售以及应用各个环节都已经形成了完整的链条，这在很大程度上推进了信息科技的发展和应用。
2.2 推动了智能化家居的发展随着智能家居市场的兴起，集成电路产业也成为了智能家居产品中的重要组成部分。
例如，智能音箱、智能门锁等，都需要使用到高性能的芯片，而这也让集成电路产业可以在家居智能化、智能医疗、智能城市等多个领域持续发力。
未来，集成电路产业在应用于家居智能化方面将会持续发展并创造更多的商机。
人工智能供电芯片
人工智能供电芯片随着人工智能技术的快速发展，人们对于高效供电芯片的需求也越来越迫切。
人工智能供电芯片作为一种关键的电子元件，承担着为人工智能设备提供稳定电力的重要任务。
本文将从人工智能供电芯片的定义、发展历程、工作原理、应用领域以及未来发展趋势等方面进行探讨。
一、人工智能供电芯片的定义人工智能供电芯片，简称AI供电芯片，是一种专门为人工智能设备设计的集成电路芯片。
它通过将电力转换和管理功能集成到芯片中，为人工智能设备提供高效、稳定的电力供应。
与传统的供电芯片相比，人工智能供电芯片具有更高的能效、更小的体积和更高的集成度，能够更好地满足人工智能设备对电力供应的需求。
二、人工智能供电芯片的发展历程人工智能供电芯片的发展可以追溯到上世纪80年代。
当时，随着计算机技术的飞速发展，人们开始关注如何提高计算机的能效。
于是，一些研究人员开始探索将电力转换和管理功能集成到芯片中的技术。
经过多年的努力和创新，人工智能供电芯片逐渐成熟，并开始在人工智能设备中得到广泛应用。
三、人工智能供电芯片的工作原理人工智能供电芯片的工作原理主要包括电力转换和电力管理两个方面。
在电力转换方面，人工智能供电芯片通过内部的电力转换单元将输入的直流电转换为人工智能设备所需的稳定直流电。
同时，人工智能供电芯片还能根据电力输入的情况进行调节，以保证输出电力的稳定性和效率。
在电力管理方面，人工智能供电芯片通过内部的电力管理单元对输入和输出的电力进行管理和优化。
它能够实时监测电力的负载情况，并根据需要进行动态调整，以提高能效和稳定性。
四、人工智能供电芯片的应用领域人工智能供电芯片在各个领域的人工智能设备中都有广泛的应用。
在智能手机领域，人工智能供电芯片能够为手机提供高效、稳定的电力供应，使手机具备更强的计算和处理能力。
在智能家居领域，人工智能供电芯片能够为智能家居设备提供稳定电力，使其能够实现更智能、更便捷的功能。
在自动驾驶领域，人工智能供电芯片为自动驾驶车辆提供高效电力供应，保证车辆的稳定运行和安全驾驶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微电子技术学科前沿（三）——智能功率集成电路发展技术前沿调研指导老师：罗萍学生：叶庆国学号：2011032030018 SPIC：智能功率集成电路。
随着微电子技术和功率MOS器件的发展，目前又新兴出一个领域：SPIC，Smart Power IC 。
将输出功率集成器件与低压控制的信号处理以及传感、保护、检测、诊断等功能电路集成到同一芯片，是微电子技术和电力电子技术、控制技术、检测技术相结合的产物。
SPIC自问世以来已经有了巨大的进步，汽车电子、平板显示、开关电源，电机驱动，工业控制，电源管理各方面应用广泛。
现就从SPIC（智能功率集成电路）的电路层面的技术实现，新型功率器件，封装技术，应用领域等多方面调研来了解智能集成电路的前沿动态。
1、Spic电路SPIC 将所有的高压器件与低压电路集成在同一芯片上，消除了原来电力电子装置中各模块之间多余的连接[6]。
这样既提高了电路的稳定性，也可以明显降低原来在高频工作时各模块之间引线对电路造成的破坏性影响，甚至可将过温、过流、过压和欠压等保护电路都集成进芯片去增强对功率器件的保护。
因此，不仅显著地提高集成度、降低成本，更可令芯片整体的可靠性获得提升。
SPIC 共分为三个功能模块，分别是功率控制、传感保护和智能接口，如图1-3所示。
其中，功率控制主要包括用作开关的各种功率半导体器件以及它们的驱动电路，在常见的率器件图腾柱式应用中，由于高侧器件的驱动电路与低侧器件的驱动电路分别参考不同的基准电位，驱动电路部分通常还要包含一个高压电平位移电路用以顺利从低侧向高侧传递控制信号。
传感保护模块通过模拟电路采集芯片内各种电压、电流、温度信息并反馈给保护电路，在适当之时对芯片进行有效防护。
另外，电力电子装置除了要与源和负载对接之外，还常常要与外部的计算机对接以实现编码控制。
因此智能接口模块也非常重要，它使得SPIC 外界信息沟通及各种高级指令得以实现。
单片式单片式智能功率集成电路具有成本低、体积小、工作稳定等诸多优点，自20世纪90 年代中期问世以来已得到广泛应用。
功率半导体器件是单片式智能功率集成电路发展的关键所在，如何提高功率半导体器件的耐压、降低其导通电阻以及解决其工艺兼容性直接关系着单片式智能功率集成电路的发展。
RESURF（REduced SURface Field）技术是设计横向功率半导体器件的关键技术之一，它能够在保证横向功率半导体器件击穿电压不变的同时，降低横向功率半导体器件的导通电阻。
开关电源，即是电路中的功率器件通过开关两种状态切换来控制电源向负载输出稳定功率的一种电力电子装置。
传统的开关电源，由于生产工艺技术水平不足的原因，除其功率管和控制电路之外，还另有若干个分立器件，使得开关电源在成本、体积以及可靠性等方面都受到不小的限制。
因此，开关电源一直沿着以下两个方向不断发展。
第一个方向是对开关电源的核心单元——控制电路实现集成化[27]，1977 年国外率先推出PWM（Pulse Width Modulation，脉冲宽度调制）控制器集成电路，如美国SiliconGeneral 公司的SG3524、美国Uuitrode 公司（已被美国Texas Instruments公司收购）的UC3842。
20 世纪90 年代，国外又推出开关频率高达1MHz 的高速PWM、PFM（Pulse frequency modulation，脉冲频率调制）芯片[27]，如UC1825。
第二个方向是对中、小型开关电源实现单片集成化，亦即是对单片式智能功率集成电路的研究。
随着半导体相关工艺技术的革新与进步，已然开发出相关工艺能够将开关电源中的低压控制部件以及高压功率半导体器件集成到同一块芯片之中，如此不仅大大提高了硅片的利用率，降低了芯片的制造成本以及开关电源的体积，而且由于功率管和控制电路集成在一起，开关电源的可靠性也得到了极大地提高，目前单片式智能功率集成电路已形成几十个系列，数百种产品[2]，例如国际整流器（International Rectifier，IR）公司制造的IR2110、IR2130 系列功率MOS驱动集成电路（采用CD（CMOS、DMOS）工艺制造）、Power Integration（Power Integration，PI）公司制造的TOP 系列单片式开关电源集成电路（采用BCD（Bipolar、CMOS、DMOS）工艺制造）。
单片式智能功率集成电路具有成本低、体积小、工作稳定等诸多优点，自20 世纪90 年代中期问世以来已得到广泛应用，目前业已成为国际上开发300W 以下精密开关电源、特种开关电源、中、小功率开关电源及电源模块的优选集成电路。
大功率LED大功率驱动IC是LED照明应用中的重要组成部分,其技术成熟度正随着LED照明市场的繁荣而逐步增强。
无论在车用照明,室内照明还是工业照明领域都有了一批比较成熟的产品。
但是随着LED照明应用的的进一步发展,产业对驱动IC解决方案也提出了更高的要求,这给LED驱动IC产业带来了巨大的机遇和挑战。
1大功率LED驱动IC的应用领域主要分为三个方面:一是用于建筑装饰和室内照明。
二是用于汽车照明产品。
三是用于室外公共照明的产品,例如路灯,隧道灯,大型探照灯等。
LED驱动IC按照其应用领域的不同,其技术指标和特点也均不相同。
装饰和室内照明是LED照明产业中发展潜力最大的领域,功率范围为10W?75W,目前市场多为白识灯、突光灯所占据。
其驱动IC要求能将220V交流输入转换为恒流输出用于驱动大功率LED负载。
从室内应用的安全性和实用性考虑,一般还要求其驱动电路采用隔离式设计,同时具有调光功能。
电源效率一般要求大于80%。
在车用照明方面,其电源来自汽车蓄电池,一般为48V,且对驱动电路的体积求较为苟刻,所以一般需要能承受较高电压的高集成度DC-DC恒流驱动IC,同时由于车载电源的波动性较大,所以驱动IC还必须具有宽的电压输入范围和强的抗干扰能力。
室外照明领域多路灯、險道灯、景观灯等超过75W的大功率公共设施照明应用,考虑到其对电网和其他电器通信设备的影响,要求其驱动电路具有极高的效率(大于90%),较高的输入功率因数(大于95%) [4],好的电磁兼容性;同时从其制造和更换的成本上考虑,还要要求其具有长的电源寿命和高的可靠性。
综上所述,针对不同的应用领域,如何能设计出高效,高功率因数,高恒流精度,高可靠性,高电磁兼容性,且智能可控的大功率LED驱动IC是行业发展的趋势和方向。
2、spic器件自1955 年美国GE 公司生产出第一只大功率二极管SR（Silicon Rectifier）[3]，标志着功率半导体器件的诞生后，几十年以来功率半导体器件得到迅速的发展，已历经3 个发展阶段，功率半导体器件种类增长到近四十个[4]。
第一代功率半导体器件时间段为六十年代到七十年代，第二代功率半导体器件时间段为八十年代到九十年代；第三代功率半导体器件出现在20 世纪90 年代中期。
目前，功率半导体器件及其控制技术正朝高压大电流、高频以及集成化、智能化方向发展。
大功率晶体管（GTR）GTR是一种电流控制的双极双结电力电子器件,产生于本世纪70年代,其额定值已达1800V/800A/2KHz 、1400V/600A/5KHz 、600V/3A/100KHz 。
它既具备晶体管的固有特性,又增大了功率容量,因此,由它所组成的电路灵活、成熟、开关损耗小、开关时间短,在电源、电机控制、通用逆变器等中等容量、中等频率的电路中应用广泛。
GTR的缺点是驱动电流较大、耐浪涌电流能力差、易受二次击穿而损坏。
在开关电源和UPS内,下正逐步被功率MOSFET和GBT所代替功率MOSFET功率MOSFET是一种电压控制型单极晶体管,它是通过栅极电压来控制漏极电流的,因而它的一个显著特点是驱动电路简单、驱动功率小仅由多数载流子导电,无少子存储效应,高频特性好,工作频率高达100KHz 以上 ,为所有电力电子器件中频率之最,因而最适合应用于开关电源、高频感应加热等高频场合没有二次击穿问题,安全工作区广,耐破坏性强。
功率MOSFET 下的缺点是电流容量小、耐压低、通态压降大 ,不适宜运用于大功率装置。
目前制造水平大概是1KV/2A/2MHz和60V/200A/2MHz。
绝缘门极双极型晶体管（IGBT）IGBT是由美国GE 公司和RCA 公司于1983年首先研制的,当时容量仅500V/20A ,且存在一些技术问题。
经过几年改进,IGBT于1986年开始正式生产并逐渐系列化。
至90年代初 ,已开发完成第二代产品。
目前,第三代智能IGBT已经出现 ,科学家们正着手研究第四代沟槽栅结构的IGBT 。
IGBT可视为双极型大功率晶体管与功率场效应晶体管的复合。
通过施加正向门极电压形成沟道、提供晶体管基极电流使IGBT导通反之 ,若提供反向门极电压则可消除沟道、使IGBT因流过反向门极电流而关断。
IGBT集GTR通态压降小、载流密度大、耐压高和功率MOSFET驱动功率小、开关速度快、输入阻抗高、热稳定性好的优点于一身,因此备受人们青睐。
它的研制成功为提高电力电子装置的性能,特别是为逆变器的小型化、高效化、低噪化提供了有利条件。
比较而言,IGBT的开关速度低于功率MOSFET,却明显高于GTR。
IGBT的通态压降同GTR相近,但比功率MOSFET低得多。
IGBT的电流电压等级与GTR接近，而比功率MOSFET高，目前，其研制水平已达4500V/1000A 。
由于IGBT具有上述特点,在中等功率容量以上的 UPS、开关电源及交流电机控制用PWM逆变器中,IGBT己逐步替代GTR成为核心元件。
另外,公司已设计出开关频率高达150KHz 的W ARP 系列400 一600VIGBT ,其开关特性与功率MOSFET接近 ,而导通损耗却比功率MOSFET低得多。
该系列IGBT有望在高频150KHz整流器中取代功率MOSFET,并大大降低开关损耗。
IGBT的发展方向是提高耐压能力和开关频率、降低损耗以及开发具有集成保护功能的智能产品。
MOS控制晶闸管（MCT）MCT最早由美国GE公司研制,是由MOSFET与晶闸管复合而成的新型器件。
每个丁器件由成千上万的MCT元组成,而每个元又是由一个PNPN 晶闸管、一个控制MCT导通的MOSFET和一个控制MCT关断的MOSFET组成。
MCT工作于超掣住状态,是一个真正的PNPN器件 ,这正是其通态电阻远低于其它场效应器件的最主要原因。
MCT既具备功率MOSFET输入阻抗高、驱动功率小、开关速度快的特性,又兼有晶闸管高电压、大电流、低压降的优点。
其芯片连续电流密度在各种器件中最高,通态压降不过是IGBT或GTR1/3的 ,而开关速度则超过GTR。
