10kV电力电缆局放测试

浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。

关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。

电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。

2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。

在设备正常运行的条件下，老化是渐进的、长期的过程。

绝缘材料的老化以有机绝缘材料的老化问题最为突出。

液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。

多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。

通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。

绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。

运行情况下常常是多种因素同时作用，互相影响，过程复杂。

10kV电缆震荡波局放测试理论及其试验

10kV电缆震荡波局放测试理论及其试验摘要：近年来，电缆常见故障的发生率不断上升，已成为威胁供电系统可靠性的一大安全隐患。

振荡波电压法是一种易于使用的10kV电缆状态评价方法，可以帮助工人及时处理安全隐患，掌握机器设备的运行状态和使用期限，以达到提高供电系统稳定性的目的。

关键词：测试；电缆；方法前言：随着电气设备水平的不断提高和机械设备运行稳定性的提高，局部放电作为评价机械设备绝缘层的关键指标值。

文章根据相关技术规范和标准，以确保建筑施工安全和质量为总体目标，密切配合供电局的电缆振荡波局放检查工作。

收集过去的实验数据，分析数据，测试和学习经验，参与常见故障分析，在标准允许的条件下对电缆进行解剖分析，总结局部放电的各种类型和原因。

1.电缆振荡波局部放电检测基本原理分析振荡波局部放电检测是利用一定标准下的外加电压，缺陷处静电场湍流水平超过充放电磁场强度临界值来激发局部放电情况。

局部放电数据信号以浪涌电流的形式同时传播到两侧，在检测端串联光纤耦合器，采集该电流量数据信号，完成精确定位方法。

首先在被测电缆末端将高压电源充电至设定值，然后闭合高压断路器。

根据机器电感器与被测电缆电容器之间的串联谐振，在被测电缆中产生低阻尼振荡电压。

在电缆和附件缺乏绝缘的情况下刺激局部放电。

并根据检测回路采集局部放电数据信号。

系统选择单脉冲反射面法对局部放电进行精确定位。

局部放电单脉冲沿电缆向相反的两个方向传播，其中一个单脉冲直接到达检测端。

另一个单脉冲传播到检测对等点。

在电缆末端产生一个反射面，然后扩散到检测端。

根据两个单脉冲到达检测端的时间差，可以测出局部放电的位置。

2．振荡波电压法检验及精度等级的影响因素影响OWTS振荡波电缆局部放电检测和定位设备检测精度的关键要素包括以下四点：一、数据检测的精度，主要是由于任何外部单脉冲影响进入监控系统或充电终端的连接不好，产生冲击电流；二是具体分析时入射波和反射面波选择错误；三是在整个测试过程中，测量范围不会立即发生变化；第四是交流耐压测试电缆的长度。

10kv局部放电试验标准

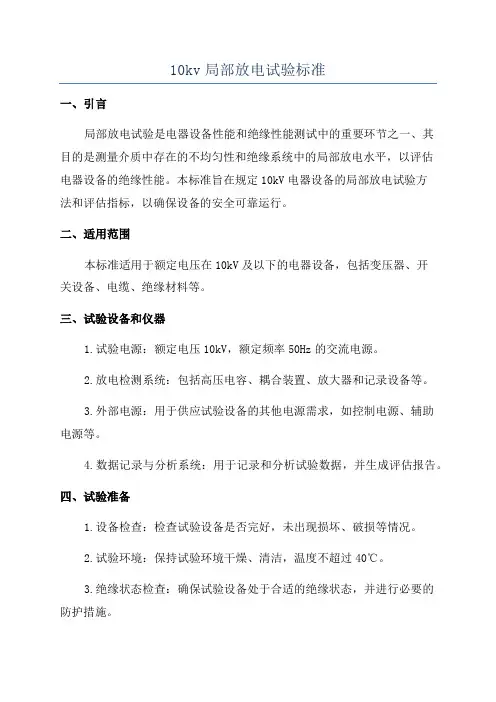

10kv局部放电试验标准一、引言局部放电试验是电器设备性能和绝缘性能测试中的重要环节之一、其目的是测量介质中存在的不均匀性和绝缘系统中的局部放电水平，以评估电器设备的绝缘性能。

本标准旨在规定10kV电器设备的局部放电试验方法和评估指标，以确保设备的安全可靠运行。

二、适用范围本标准适用于额定电压在10kV及以下的电器设备，包括变压器、开关设备、电缆、绝缘材料等。

三、试验设备和仪器1.试验电源：额定电压10kV，额定频率50Hz的交流电源。

2.放电检测系统：包括高压电容、耦合装置、放大器和记录设备等。

3.外部电源：用于供应试验设备的其他电源需求，如控制电源、辅助电源等。

4.数据记录与分析系统：用于记录和分析试验数据，并生成评估报告。

四、试验准备1.设备检查：检查试验设备是否完好，未出现损坏、破损等情况。

2.试验环境：保持试验环境干燥、清洁，温度不超过40℃。

3.绝缘状态检查：确保试验设备处于合适的绝缘状态，并进行必要的防护措施。

4.试验仪器准备：校准和调整试验仪器，确保其正常工作。

五、试验步骤1.构建试验回路：将试验设备与试验电源相连，确保电路的可靠性和完整性。

2.建立试验参数：根据试验对象的特性和要求，设定试验电压、试验时间等参数。

3.开始试验：逐步调节试验电压，使其逐渐升高到设定值，并保持一定的试验时间。

4.数据记录：使用数据记录与分析系统记录试验过程中的电压、电流、放电次数等数据。

5.数据分析：对试验数据进行分析，计算和评估局部放电量和放电特征，并比较试验结果与规定的评估指标。

6.处理试验结果：根据试验结果，做出相应的设备判定和处理，如合格、维修或更换等。

六、试验评估指标1.放电量：根据试验数据计算和评估放电量的大小和分布情况。

2.放电等级：按照国家标准或行业规范指定的放电等级进行评估。

3.绝缘状态：根据试验结果评估设备的绝缘状态，判断其是否合格。

七、试验报告试验完成后，应制作试验报告，包括试验设备的基本信息、试验参数、试验过程中的数据记录和分析结果、试验评估指标等内容。

10kV电缆振荡波局放诊断和定位技术

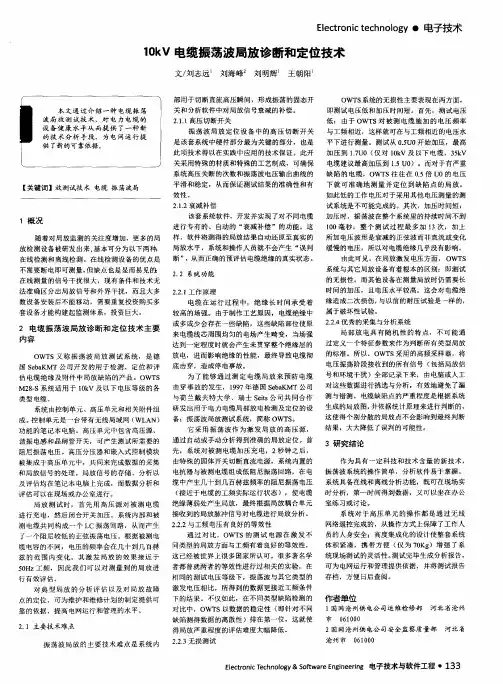

数设备安装后不能移动，需要重复投资购买多
电缆在运行过程中，绝缘长时间承受着较高的场强。由于制作工艺原因，电缆绝缘中或多或少会存在一些缺陷，这些缺陷部位使原
缘造成二次损伤，与以前的耐压试验是一样的，属于破坏性试验。
２．２．４优秀的采集与分析系统
的标准。所以，ＯＷＴＳ采用的高频采样器，将电压振荡阶段接收到的所有信号（包括局放信
号和环境干扰）全部记录下来，由电脑或人工
对这些数据进行挑选与分析，有效地避免了漏
测与错测。电缆缺陷点的严重程度是根据系统生成的局放图，并依据统计原理来进行判断的，这使得个别分散的局放点不会影响到最终判断结果，大大降低了误判的可能性。
ＥｌｅｃｔｒｏｎｉｃｔｅｃｈｎｏｌＶ电缆振荡波局放诊断和定位技术
文／刘志远刘海峰刘明辉王朝阳
部用于切断直流高压瞬间，形成振荡的固态开
本文通过介绍一种电缆振荡波局放测试技术，对电力电缆的设备健康水平从而提供了一种新的技术分析手段，为电网运行提
套设备才能构建起监测体系，投资巨大。
２电缆振荡波局放诊断和定位技术主要局部放电具有随机性的特点，不可能通来电缆线芯周围均匀的电场产生畸变，当场强内容过定义一个特征参数来作为判断所有类型局放达到一定程度时就会产生未贯穿整个绝缘层的
ＯＷＴＳ系统的无损性主要表现在两方面，
即测试电压低和加压时间短。首先，测试电压

10KV电缆振荡波试验技术分析

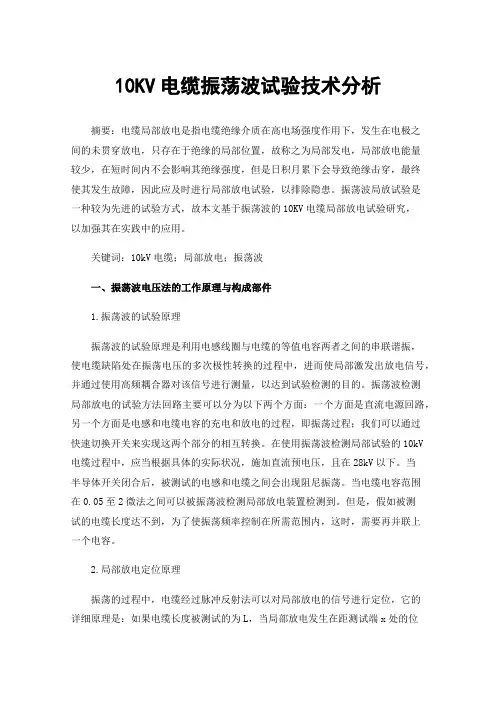

10KV电缆振荡波试验技术分析摘要：电缆局部放电是指电缆绝缘介质在高电场强度作用下，发生在电极之间的未贯穿放电，只存在于绝缘的局部位置，故称之为局部发电，局部放电能量较少，在短时间内不会影响其绝缘强度，但是日积月累下会导致绝缘击穿，最终使其发生故障，因此应及时进行局部放电试验，以排除隐患。

振荡波局放试验是一种较为先进的试验方式，故本文基于振荡波的10KV电缆局部放电试验研究，以加强其在实践中的应用。

关键词：10kV电缆；局部放电；振荡波一、振荡波电压法的工作原理与构成部件1.振荡波的试验原理振荡波的试验原理是利用电感线圈与电缆的等值电容两者之间的串联谐振，使电缆缺陷处在振荡电压的多次极性转换的过程中，进而使局部激发出放电信号，并通过使用高频耦合器对该信号进行测量，以达到试验检测的目的。

振荡波检测局部放电的试验方法回路主要可以分为以下两个方面：一个方面是直流电源回路，另一个方面是电感和电缆电容的充电和放电的过程，即振荡过程；我们可以通过快速切换开关来实现这两个部分的相互转换。

在使用振荡波检测局部试验的10kV电缆过程中，应当根据具体的实际状况，施加直流预电压，且在28kV以下。

当半导体开关闭合后，被测试的电感和电缆之间会出现阻尼振荡。

当电缆电容范围在0.05至2微法之间可以被振荡波检测局部放电装置检测到。

但是，假如被测试的电缆长度达不到，为了使振荡频率控制在所需范围内，这时，需要再并联上一个电容。

2.局部放电定位原理振荡的过程中，电缆经过脉冲反射法可以对局部放电的信号进行定位，它的详细原理是：如果电缆长度被测试的为L，当局部放电发生在距测试端x处的位置时，这时脉冲的传播就会沿着电缆往两个相反方向：一个脉冲到达测试端的时间为t1；而另一个脉冲到达测试的另一端，且会产生反射在电缆测试的另一端，然后，经过t2再次传播到达测试端。

然后我们可以经过到达测试端两个脉冲到达的时间以及两者之间的距离，就可以进行计算局部放电的位置并加确认。

10kV电力电缆振荡波局部放电检测试验方案说明

WORD文档下载可编辑10kV电力电缆振荡波局部放电检测试验方案（送审稿）专业技术资料分享.WORD 完美格式..专业知识编辑整理.一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

LC f π2/1=佛山供电局- 2 -振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和 tan 值可通过振荡波的时间和频率特性来计算。

1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m ≦L ≦3km ；电缆两端测量方式：L ＞3km 。

长电力电缆振荡波局部放电检测试验方案之欧阳美创编

国家电网合肥供电公司10kV长电力电缆阻尼振荡波测试方案安徽立翔电力技术服务有限公司二零一七年七月目录一、试验标准和目的- 1 -二、试验仪器- 2 -三、试验内容- 2 -1、术语及定义- 2 -2、试验原理介绍- 3 -3、被测电缆要求及测试前准备- 5 -4、绝缘电阻测试- 6 -5、测试电缆中间接头位置及电缆长度- 6 -6、振荡波局部放电试验- 6 -6.1 电缆局放校准- 6 -6.2 振荡波局放测试- 7 -1）试验接线步骤：- 7 -2）加压测试程序- 7 -欧阳美创编2021.01.01 欧阳美创编2021.01.013）测试要求及注意事项：- 8 -7、振荡波局放诊断评价- 8 -1）绝缘电阻：- 8 -2）电缆局部放电量：- 9 -8、电缆振荡波局放异常处理决策- 9 -1）绝缘电阻异常情况处理措施- 9 -2）电缆振荡波局放量超标异常情况处理措施- 9 -9、试验时间：1.5～2.5 小时/段- 10 -四、人员安排：- 10 -五、安全措施：- 10 -一、试验标准和目的根据《合肥供电公司》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV（含10km以上）电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

本试验方法参照标准：IEEE Std 400™-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable SystemsCIGRE WG 21.05- 1998 Diagnostic Methods for HV Paper Cables and AccessoriesIEC605021-1997 额定电压 1 kV （Um = 112 kV）至欧阳美创编2021.01.01 欧阳美创编2021.01.0130 kV （Um = 36 kV）挤包绝缘电力电缆及附件GB/ T127061-2002 额定电压1 kV （Um = 112 kV）到35 kV （Um = 401 5 kV）挤包绝缘电力电缆及附件GB/T 7354-2003 局部放电测量GB 50150 电气装置安装工程电气设备交接试验规范GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序DL/T 417 电力设备局部放电现场测量导则Q/CSG1 0007-2010 电力设备预防性试验规程DL/T 849.5—2004 电力设备专用测试仪器通用技术条件第3部分振荡波高压发生器二、试验仪器OHVOWTS－M30型电缆振荡波局放检测仪MR1-1远端测试单元SEBAKMT Easyflex Com多功能脉冲反射仪LIXXAN-2377型数字兆欧表三、试验内容1、术语及定义1.1 局部放电 partial discharge 局部放电是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在欧阳美创编 2021.01.01 欧阳美创编2021.01.01欧阳美创编 2021.01.01 欧阳美创编2021.01.01导体（电极）附近，也可发生在其它位置。

探究振荡波电压法检测10kV电缆局部放电试验

探究振荡波电压法检测10kV电缆局部放电试验摘要：本文首先阐述了振荡波电压法构成部件和工作原理，振荡波电压法检测的主要操作步骤，然后分析了模拟试验，以供参考。

关键词：振荡波；电压法检测；10kV；电缆；局部放电；试验1振荡波电压法构成部件和工作原理1.1试验原理振荡波电压法检测的基本思路就是借助于电缆的等值电容和电感线圈之间的串联谐振原理，促使振荡电压多次变换极性，从而在电缆有缺陷的地方，激发局部放电的信号，再使用高频耦合器进行测量，从而达到检查的目的。

振荡波电压法试验回路主要包括两个部分：一是电缆电容与电感充、放电的过程，也就是振荡的过程；一是直流电源回路，这两个部分之间的转换主要通过开关的快速切换来实现。

振荡波电压法在检测10kV电缆过程中，可以根据实际情况施加28kV以下的直流预电压，将半导体开关合上后，被测试的电缆就和电感发生阻尼振荡。

振荡波电压法检测装置可以检测的电缆电容范围是0.05～2微法。

如果被测试的电缆长度不够，电容量<0.05微法，就要将振荡频率控制在一定的范围，同时在电缆上再并联一个电容。

1.2局部放电定位原理电缆在振荡过程中，可以通过脉冲反射法定位局部放电的信号，具体原理如图1所示。

被测试的电缆长度为L，如果在离测试端x处的地方发生局部放电，那么脉冲就会沿着电缆向两个相反方向传播：一个脉冲（图1中的首波）经过时间t1到达测试端；另一个脉冲（图1中的反射波）传播至测试对端，在电缆的测试对端发生反射后，再传播至测试端，所用时间为t2。

通过两个脉冲到达测试端的时间距离，就可以对局部放电的位置进行计算。

在对10kV电缆查找故障时，经常会采用操作人员容易掌握的脉冲反射法，这种方法简单易行，非常方便，值得推广使用。

2振荡波电压法检测的主要操作步骤振荡波电压法检测电缆局部放电的主要操作步骤主要包括：①测量电缆绝缘电阻；②确定接头的位置和电缆的长度；③将振荡波电压法检测系统对照说明书进行接线；④校准局部的放电量；⑤开始试验；⑥试验结束；⑦对电缆状态进行评估。

10kV电力电缆振荡波局部放电检测试验方案-推荐下载

10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

LC f π2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和值可通过振荡波的时间和频率特性来计算。

tan 1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L ＞3km 。

长电力电缆振荡波局部放电检测试验方案之欧阳引擎创编

国家电网合肥供电公司欧阳引擎（2021.01.01）10kV长电力电缆阻尼振荡波测试方案安徽立翔电力技术服务有限公司二零一七年七月目录一、试验标准和目的- 1 -二、试验仪器- 2 -三、试验内容- 2 -1、术语及定义- 2 -2、试验原理介绍- 3 -3、被测电缆要求及测试前准备- 5 -4、绝缘电阻测试- 5 -5、测试电缆中间接头位置及电缆长度- 5 -6、振荡波局部放电试验- 6 -6.1 电缆局放校准- 6 -6.2 振荡波局放测试- 6 -1）试验接线步骤：- 6 -2）加压测试程序- 7 -欧阳引擎创编2021.01.013）测试要求及注意事项：- 7 -7、振荡波局放诊断评价- 8 -1）绝缘电阻：- 8 -2）电缆局部放电量：- 8 -8、电缆振荡波局放异常处理决策- 9 -1）绝缘电阻异常情况处理措施- 9 -2）电缆振荡波局放量超标异常情况处理措施- 9 -9、试验时间：1.5～2.5 小时/段- 9 -四、人员安排：- 9 -五、安全措施：- 10 -一、试验标准和目的根据《合肥供电公司》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV（含10km以上）电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

本试验方法参照标准：IEEE Std 400™-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems CIGRE WG 21.05- 1998 Diagnostic Methods for HV Paper Cables and AccessoriesIEC605021-1997 额定电压1 kV （Um = 112 kV）至30 kV （Um = 36 kV）挤包绝缘电力电缆及附件欧阳引擎创编2021.01.01GB/ T127061-2002 额定电压1 kV （Um = 112 kV）到35 kV （Um = 401 5 kV）挤包绝缘电力电缆及附件GB/T 7354-2003 局部放电测量GB 50150 电气装置安装工程电气设备交接试验规范GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序DL/T 417 电力设备局部放电现场测量导则Q/CSG1 0007-2010 电力设备预防性试验规程DL/T 849.5—2004 电力设备专用测试仪器通用技术条件第3部分振荡波高压发生器二、试验仪器OHVOWTS－M30型电缆振荡波局放检测仪MR1-1远端测试单元SEBAKMT Easyflex Com多功能脉冲反射仪LIXXAN-2377型数字兆欧表三、试验内容1、术语及定义1.1 局部放电partial discharge 局部放电是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体（电极）附近，也可发生在其它位置。

10kV电力电缆振荡波局部放电检测试验方案说明

专业资料10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振LC f π2/1=佛山供电局回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和tan值可通过振荡波的时间和频率特性来计算。

1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L＞3km。

电缆振荡波局部放电检测试验

10kV电力电缆振荡波局部放电检测试验方案批准：审核：编写：XX供电局试验研究所年月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

实时快速状态开关S 闭合，将被测电缆和空心LC f π2/1=电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L＞3km。

长电力电缆振荡波局部放电检测试验方案之欧阳美创编

国家电网合肥供电公司10kV长电力电缆阻尼振荡波测试方案安徽立翔电力技术服务有限公司二零一七年七月目录一、试验标准和目的- 2 -二、试验仪器- 2 -三、试验内容- 3 -1、术语及定义- 3 -2、试验原理介绍- 3 -3、被测电缆要求及测试前准备- 5 -4、绝缘电阻测试- 5 -5、测试电缆中间接头位置及电缆长度- 5 -6、振荡波局部放电试验- 6 -6.1 电缆局放校准- 6 -6.2 振荡波局放测试- 7 -1）试验接线步骤：- 7 -2）加压测试程序- 7 -3）测试要求及注意事项：- 7 -7、振荡波局放诊断评价- 8 -1）绝缘电阻：- 8 -2）电缆局部放电量：- 8 -8、电缆振荡波局放异常处理决策- 8 -1）绝缘电阻异常情况处理措施- 8 -2）电缆振荡波局放量超标异常情况处理措施- 9 -9、试验时间：1.5～2.5 小时/段- 9 -四、人员安排：- 9 -五、安全措施：- 9 -一、试验标准和目的根据《合肥供电公司》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV（含10km以上）电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

本试验方法参照标准：IEEE Std 400™-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable SystemsCIGRE WG 21.05- 1998 Diagnostic Methods for HV Paper Cables and AccessoriesIEC605021-1997 额定电压 1 kV （Um = 112 kV）至30kV （Um = 36 kV）挤包绝缘电力电缆及附件GB/ T127061-2002 额定电压 1 kV （Um = 112 kV）到35 kV （Um = 401 5 kV）挤包绝缘电力电缆及附件GB/T 7354-2003 局部放电测量GB 50150 电气装置安装工程电气设备交接试验规范GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序DL/T 417 电力设备局部放电现场测量导则Q/CSG1 0007-2010 电力设备预防性试验规程DL/T 849.5—2004 电力设备专用测试仪器通用技术条件第3部分振荡波高压发生器二、试验仪器OHVOWTS－M30型电缆振荡波局放检测仪MR1-1远端测试单元SEBAKMT Easyflex Com多功能脉冲反射仪LIXXAN-2377型数字兆欧表三、试验内容1、术语及定义1.1 局部放电 partial discharge 局部放电是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体（电极）附近，也可发生在其它位置。
