石油沥青技术性质

合集下载

石油沥青

学习目标:
【了解】煤沥青和改性沥青的性能及特点，防水材料发展方向【熟悉】掌握石油沥青的分类、组成、主要性质及应用【掌握】常用防水卷材、密封卷材、防水涂料的分类、主要成分：高分子的碳氢化合物及其非金属衍生物外观与性状：褐色或黑褐色呈固体、半固体、液体状溶解性：不溶于水，不溶于丙酮、乙醚、稀乙醇，溶于二硫化碳、四氯化碳等
81~AH-130
120~140 100
AH-110 100~120 41~80 100
60~80 41~80 100 100
120 120 延度（5cm/min, 15℃），cm，
不小于软化点（环球法）℃，不小于
80
软化点（环球
固定支架活动支架
100 100 30~45 35~45 38~48 99.0 99.0 99.0
二、石油沥青的技术性质
2、塑性石油沥青的塑性用延度表示。延度愈大，塑性愈好。延度测定是把沥青制成“８” 字形标准试件，置于延度仪内25℃水中，以 5cm／min的速度拉伸，用拉断时的伸长度来表示，单位用cm计。
二、石油沥青的技术性质
3、温度敏感性
温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能。由于沥青是一种高分子非晶态热塑性物质，故没有一定的熔点。沥青在外力作用下变形的实质是由分子运动产生的。
40~50
41~51
42~52
44~54
45~55
80 闪点（开口）
℃，不低于含腊量（蒸馏法） %，不大于
60
60
230
40
3
溶解度（三氯乙烯）%，不小于
99.0
法）℃，不小于溶解度（三氯乙烯）%不小于蒸发损失（163 ℃，5ｈ）%，不大于蒸发后针入度比，%，不小于

沥青材料学第四章(1)石油沥青的路用性能

1.针入度实验 2.延度实验 3.软化点实验
评价粘稠石油沥青路用性能最常用的经验指标为：针入度、延度、软化点，通称“沥青三大指标”。
沥青三大指标
针入度——粘滞性（确定沥青标号）延度——塑性（低温抗裂性）软化点——感温性（高温稳定性）
沥青三大指标（续）
针入度是在规定温度下测定沥青的条件粘度软化点是沥青达到规定条件粘度时的温度延度与沥青的流变特性、胶体结构和
④沥青一次灌入各项试验的模具中。注：反复加热的次数不得超过两次；灌模剩余的沥青不得重复使用。
（一）针入度实验
针入度试验 (Penetration test)
该法是沥青材料在规定温度条件下，以规定质量的标准针经过规定时间贯入沥青试样的深度（以1/10为单位计）。
针入度试验常用条件为5℃、15℃、25℃和35℃等，但标准针质量和贯入时间均为100g和5s.
针入度值愈大，表示沥青愈软（稠度愈小）。实质上，针入度是测定沥青稠度的一种指标。通常稠度高的沥青，其粘度亦高。
针入度试验（续） (Penetration test)
实验条件以：P（T、m、t）表示。其中 P为针入度， T为试验温度， m为标准针（包括连杆及砝码）的质量， t为贯入时间。
我国现行试验法(JTJ 052 T 0604-93)规定：
对于沥青含蜡量的限制，由于世界各国测定方法不同，所以限制值也不一致，其范围为2%～4%。我国标准规定, 重交通量道路石油沥青的含蜡量（蒸馏法）不大于3%。
石油沥青的评价方法
1.沥青的分级指标 2.沥青的高温稳定性指标 3.沥青的低温抗裂性指标 4.沥青的抗老化性能指标 5.沥青的综合指标
石油沥青三大指标
8个指标归类：
第一类为沥青成分的控制指标

石油沥青的技术性质

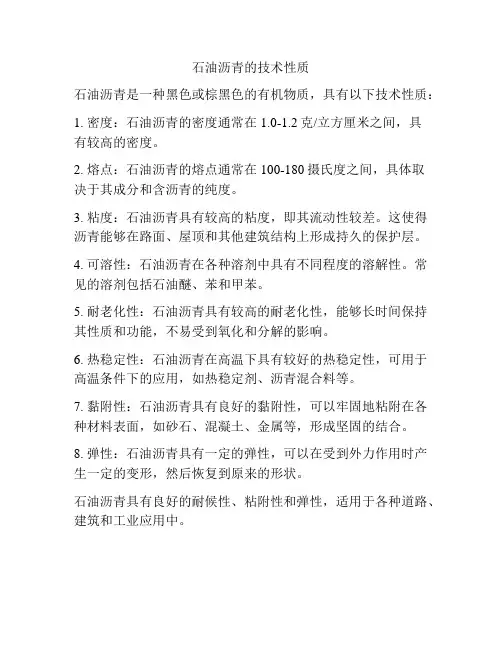

石油沥青的技术性质
石油沥青是一种黑色或棕黑色的有机物质，具有以下技术性质：
1. 密度：石油沥青的密度通常在1.0-1.2克/立方厘米之间，具
有较高的密度。

2. 熔点：石油沥青的熔点通常在100-180摄氏度之间，具体取
决于其成分和含沥青的纯度。

3. 粘度：石油沥青具有较高的粘度，即其流动性较差。

这使得沥青能够在路面、屋顶和其他建筑结构上形成持久的保护层。

4. 可溶性：石油沥青在各种溶剂中具有不同程度的溶解性。

常见的溶剂包括石油醚、苯和甲苯。

5. 耐老化性：石油沥青具有较高的耐老化性，能够长时间保持其性质和功能，不易受到氧化和分解的影响。

6. 热稳定性：石油沥青在高温下具有较好的热稳定性，可用于高温条件下的应用，如热稳定剂、沥青混合料等。

7. 黏附性：石油沥青具有良好的黏附性，可以牢固地粘附在各种材料表面，如砂石、混凝土、金属等，形成坚固的结合。

8. 弹性：石油沥青具有一定的弹性，可以在受到外力作用时产生一定的变形，然后恢复到原来的形状。

石油沥青具有良好的耐候性、粘附性和弹性，适用于各种道路、建筑和工业应用中。

沥青材料—石油沥青的技术性质塑性

当试验结果小于100cm 时，重复性试验的允许差为平均值的 20%；复现性试验的允许差为平均值的30%。
记录表格
试验步骤
将试件连同底板移入延度仪的水槽中，固定并取下侧模。
开动延度仪，并注意观察试样的延伸
情况
试件拉断时，读取指针所指标尺上的读数，以厘米表示
结果整理
同一试样，每次平行试验不少于3个，如3个测定结果均大于100cm，试验结果记作“>100cm”；特殊需要也可分别记录实测值。如3个测定结果中，有一个以上的测定值小于100cm 时，若最大值或最小值与平均值之差满足重复性试验精度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作“> 100cm”；若最大值或最小值与平均值之差不符合重复性试验精度要求时，试验应重新进行。
✓试件在室温中冷却30～40min，然后置于规定试验温度±0.1℃的恒温水槽中，保持30min后取出，用热刮刀刮除高出试模的沥青，使沥青面与试模面齐平。沥青的刮法应自试模的中间刮向两端，且表面应刮得平滑。将试模连同底板再浸入规定试验温度的水槽中1～1.5h。
✓检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点。将延度仪注水，并保持温度为试验温度±0.5℃。
3 延度的测定方法
测定设备
延度仪
平刮刀、酒精
食
盐
试模、试模底板
甘油、滑石粉隔离剂
恒温水槽
试验准备
✓将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模底板上装妥。
✓按规定的方法准备试样，然后将试样仔细自试模的一端至另一端往返数次缓缓注入模中，最后略高出试模，灌模时应注意勿使气泡混入。

石油沥青

是在一定范围的高温下向减压渣油或脱油沥青吹入空气，使其组成和性能发生变化，所得的产品称为氧化沥青。减压渣油在高温和吹空气的作用下会产生汽化蒸发，同时会发生脱氢、氧化、聚合缩合等一系列反应。这是一个多组分相互影响的十分复杂的综合反应过程，而不仅仅是发生氧化反应，但习惯上称为氧化法和氧化沥青，也有称为空气吹制法和空气吹制沥青。
组成
油分
胶质
沥青质
油分为淡黄色至红褐色的油状液体，其分子量为100～500,密度为0.71～1.00g/cm3，能溶于大多数有机溶剂，但不溶于酒精。在石油沥青中，油分的含量为40%～60%。油分赋予沥青以流动性。
胶质，半固体的黄褐色或红褐色的粘稠状物质，分子量600～1000，密度为1.0～1.1g/cm3。在一定条件下可以由低分子化合物转变为高分子化合物，以至成为沥青质和炭沥青。
石油沥青的塑性用延度表示。
温度敏感性（感温性）指石油沥青的黏滞性和塑性随温度升降而变化的性能。
技术性质
黏滞性塑性
温度敏感大气稳定
石油沥青的粘滞性又称黏性或黏度，它是反映沥青材料内部阻碍其相对流动的一种特性。是沥青材料软硬、稀稠程度的反映。
对黏稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用黏滞度表示。
塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后，仍能保持变形后的形状的性质。沥青之所以能配制成性能良好的柔性防水材料，很大程度上决定于沥青的塑性。沥青的塑性对冲击振动荷载有一定的吸收能力，并能减少摩擦时的噪声，故沥青是一种优良的道路路面材料。
沥青质为深褐色至黑色固态无定性的超细颗粒固体粉末，分子量为2000～6000,密度大于1.0g/cm3，不溶于汽油，但能溶于二硫化碳和四氯化碳中。地沥青质是决定石油沥青温度敏感性和黏性的重要组分。沥青中地沥青质含量在10%～30%之间，其含量愈多，则软化点愈高，黏性越大，也愈硬脆。

第讲石油沥青的基本组成和技术性质

32
2）耐久性评价方法
研究沥青的耐老化性能，通常是将沥青试样在室内进行加速老化试验，然后根据老化前后试样的性能变化加以评定。
沥青的老化主要发生在两个阶段，一是沥青在热拌和过程中的老化，称为短期老化；另一阶段是沥青在路面长期使用过程中发生的老化，称为长期老化。
建筑石油沥青评价方法：采用蒸发损失百分率和蒸发后针入度比评价。（沥青试样在160℃条件下，加热蒸发5h）
• 表示：T
• 注意：初始温度5℃
加热速度为5℃/min
�
17
� 软化点的意义 • 沥青软化点越高，沥青的温度稳定性越好。 • 针入度是在规定温度下测定沥青的条件粘度，
软化点则是沥青达到规定条件粘度时的温度。因此，软化点既是反映沥青材料温度稳定性的一项指标，又是沥青粘度的一种量度。
18
（3）延性与脆性
——指石油沥青内部阻碍其相对流动的一种特性，它反映石油沥青在外力作用下抵抗变形的能力。
沥青的粘性是划分沥青牌号的主要技术指标之一。
测定方法：
绝对粘度条件粘度
针入度（适应固体或半固体粘稠石油沥青）软化点：既是粘性测定指标，又作为测定温度
稳定性的方法
11
� 影响粘性的因素
• 组分的影响：当沥青质含量多，同时有适量树
29
我们讲述了建筑石油沥青的粘滞性、温度敏感性和延性。表征这三项性质的三大指标为：
针入度、软化点、延度是评价建筑石油沥青技术性质最常用的经典指标。
30
（5）粘附性
沥青与矿质集料的粘附性影响沥青路面的质量和耐久性，因此粘附性是沥青的重要性质。沥青在沥青混合料中以薄膜的形式裹覆在集料颗粒表面，并将松散的矿质集料粘结为一个整体。粘附性不仅取决于沥青的性质，也取决于集料的性质。粘附性的评价方法：沥青与粗骨料的粘附性试验，根据沥青混合材料的最大粒径决定。

第二讲-1-道路石油沥青技术性能

1.产源
（特立尼达湖沥青：西印度群岛岛国特立尼达和多巴哥的著名露天沥青矿，面积约36公顷，深达90米，1595年被发现，1870年开始开采。）
岩沥青：岩缝中沥青石油沥青：石油直馏产品工艺焦油（煤）沥青：煤（木材、页岩）→（干馏）焦油，焦油蒸馏后残留在蒸馏釜内的黑色物质。含苯，剧毒，但粘附性好。石油加工沥青
●饱和分、芳香分：H/C原子比为2左右，平均分子量为300~600，在沥青中占5%~20%，又可分轻、中、重芳，溶于苯、石油醚。在沥青中占5%~20%，对温度较为敏感。芳香分和饱和分都作为油分，在沥青中起着润滑和柔软作用。油分含量愈多，沥青的软化点愈低，针入度愈大，稠度愈低。油分经丁酮-苯脱蜡，在-20℃冷冻，会分离出固态的烷烃，即为蜡。 ●胶质：胶质比重为1.0~1.08，分子量在600~1000范围内，在沥青中含量为15%~30%。胶质溶于石油醚、汽油、苯等有机溶剂。胶质是沥青的扩散剂或胶溶剂，胶质与沥青质的比例在一定程度上决定沥青是溶胶或是凝胶的特性。极性高于芳香分，对沥青流动性、粘度、粘结1～+1）之间较为宜
a、溶胶型结构
b、溶－凝胶型结构
c、凝胶型结构
4．沥青健康安全性（苯酚）致癌苯含量：0.1~27μg/g 毒性比汽油略小 5．石油沥青化学组成炭·氢——烃组分分析：沥青质：黑色，黑褐色，密度＞1.0 分子量＞1000 沥青质大，粘→脆改善感温性胶质：介于油分和沥青质之间，密度接近1.0，分子量500-1000 饱和芬、芳香芬
极性体↗ ，片状大分子↗ ，自由度↗ ，延度、针入度 ↙
2、组分：分成与路用性能相关的一类；根据溶解性、吸附性、物理化学性质相似的一类；选择吸附—色层分析法，化学沉淀法； 1）马尔库松——埃克曼：色层分析法软沥青质、沥青质 2) 哈巴尔洁——斯坦菲尔德油分、沥青质、树脂 3）科尔贝特：饱和分、环烷芳香分、沥青质、极好芳香分 4）罗斯特勒——斯特恩贝格：链烷分，第二酸性分、第一酸性分、氮基、沥青质 5）我国四组分法：

沥青材料与石油沥青的技术性质

沥青材料与⽯油沥青的技术性质沥青材料1、沥青是由⼀些极其复杂的碳氢化合物及其⾮⾦属（氧、硫、氮）的衍⽣物所组成的⿊⾊或⿊褐⾊的固体、半固体或液体的混合物。

2、沥青可溶与⼆硫化碳、四氯化碳、三氯甲烷和苯等有机溶剂3、沥青属于有机胶凝材料，与矿质混合料有⾮常好的粘结能⼒，是道路⼯程重要的筑路材料；沥青属于憎⽔性材料，结构致密，⼏乎不溶于⽔和不吸⽔，因此，⼴泛⽤于⼟⽊⼯程的防⽔、防潮和防渗⼯程。

4、沥青按其在⾃然界中获得上⽹⽅式，可分为地沥青和焦油沥青两⼤类5、地沥青按产源可分为天然沥青和⽯油沥青6、焦油沥青是利⽤各种有机物（煤、页岩、⽊材等）⼲馏加⼯得到的焦油，经再加⼯⽽得到的产品。

焦油沥青按其⼲馏原料的不同分为煤沥青、页岩沥青、⽊沥青和泥炭沥青，如由煤⼲馏所得的煤焦油，经再加⼯后得到的沥青，即称为煤沥青7、在道路建筑中常⽤的主要是⽯油沥青和煤沥青两类，其次是天然沥青8、⽯油沥青的分类（1）按原油成分分类原油根据关键馏分特性和含硫量可分为⽯蜡基原油、环烷基原油和中间基原油，以及⾼硫原油（含硫量⼤于2%，质量分数）、含硫原油(含硫量0.5%~2%）和低硫原油（含硫量⼩于0.5%）由不同基属原油炼制的⽯油沥青可分别为：⽯蜡基沥青（含蜡量⼀般⼤于5%）环烷基沥青（⼜称沥青基沥青含蜡量⼀般⼩于2%）中间基沥青（也称混合基沥青，处于⽯蜡基和环烷基沥青之间）（2）按加⼯⽅式分类：直馏沥青氧化沥青溶剂沥青（3）按沥青在常温下的稠度分类：⼀般可分为粘稠沥青和液体沥青两⼤类。

粘稠沥青在常温下为半固体和固体状态。

如按针⼊度分级时，针⼊度⼩于40者为固体沥青，针⼊度在40~300之间的为半固体沥青，⽽针⼊度⼤于300者为粘性液体状态沥青。

液体沥青在常温下多呈粘稠液体或液体状态。

并可按标准粘度分级划分为慢凝、中凝和快凝液体沥青。

在⽣产应⽤中，常在粘稠沥青中掺⼊⼀定⽐例的溶剂，配制得稠度很低的液体沥青，称为稀释沥青。

9、⽯油沥青的组成和结构（⼀）⽯油沥青的元素组成⽯油沥青是由多种碳氢化合物及其⾮⾦属（氧、硫、氮）的衍⽣物组成的混合物，它的分⼦表达式通式 C n H 2n+a O b S c N d.化学成分主要是碳质量分数为80%~87%、氢10%~15%（⼆）⽯油沥青的化学组分分析法我国现⾏JTJ052-2000 <<公路⼯程沥青及沥青混合料试验规程》中规定可采⽤三组分和四组分分析法。

沥青—石油沥青的温度稳定性(土木工程材料)

定义人为选定的沥青由固态到液态的转变温度范围中的一个条件粘度。
石油沥青的主要技术性质
粘滞性
塑性
测定方法我国现行试验方法采用“环与球法”软化点。
温度稳定性
石油沥青的主要技术性质
如图，该法是将沥青试样注于规定内径的铜环中，环上置一钢球，在规定的加热速度下，沥青试样逐渐软化，直至在钢球荷重作用下滴落到下层金属板时的温度，称为软化点。
学习情境：沥青试验与检测
石油沥青的温度稳定性软化点
石油沥青的主要技术性质
粘滞性
塑性
温度稳定性
（temperature susceptibility）
（1）软化点（2）针入度指数
——高温性能指标
（3）脆点
——低温性能指标
石油沥青的主要技术性质
粘滞性
塑性
温度稳定性
（temperature susceptibility）
软化点
——高温性能指标
针入度指数
脆点
——低温性能指标
软化点（softening point）
沥青材料是一种非晶质高分子的混合材料，没有固定的熔点。沥青材料在由固
态转变为液态的温度阶段是一种粘滞流动状态，在工程施工和使用中为保证沥青
不致由于温度升高而产生流动的状态，常常采用软化点来表示沥青的温度敏感性。
石油沥青的主要技术性质
小
结
★石油沥青的粘滞性、延性和温度敏感性。 ★表征这三项性质的三大指标为：
针入度、延度、软化点：是评价粘稠石油沥青技术性质最常用的经典指标。 ★沥青标号是根据针入度的平均值划分的；是根据三大指标确定的。
★沥青标号大，针入度大，粘性差;延度大，塑性好 ; 软化点低，温度稳定性差；抗老化好。

沥青三项指标

沥青指标及技术性质沥青的三项指标分别为针入度、软化点和延度，这些指标分别用于评价沥青的黏滞性、温度敏感性和塑性变形能力。

以下具体详述沥青的三项技术性质：（1）黏滞性(黏性)。

石油沥青的黏滞性是反映沥青材料内部阻碍其相对流动的一种特性，以绝对黏度表示。

黏滞性的大小与组分及温度有关。

地沥青质含量较高，同时又有适量树脂，而油分含量较少时，则黏滞性较大。

在一定温度范围内，当温度升高时，黏滞性随之降低，反之则随之增大。

工程上常用相对黏度(条件黏度)来衡量石油沥青的黏滞性。

测定相对黏度的主要方法是用标准黏度计和针人度仪。

对于黏稠石油沥青的相对黏度是用针人度仪测定的针人度来表示，反映石油沥青抵抗剪切变形的能力。

针入度值越小，表明黏度越大。

对于液体石油沥青或较稀的石油沥青的相对黏度，可用标准黏度计测定的标准黏度表示。

（2）温度敏感性。

温度敏感性是指石油沥青的黏滞性和塑性随温度升降而变化的性能当温度升高时，沥青由固态或半固态逐渐软化，沥青像液体一样发生了黏性流动，称为黏流态。

当温度降低时又逐渐由黏流态凝固为固态，甚至变硬变脆(像玻璃一样硬脆称作玻璃态)。

土木建筑工程宜选用温度敏感性较小的沥青。

通常石油沥青中地沥青质含量较多在一定程度上能够减小其温度敏感性。

在工程使用时往往加入滑石粉、石灰石粉或其他矿物填料来减小其温度敏感性。

沥青中含蜡量较多时，则会增大温度敏感性。

沥青软化点是反映沥青的温度敏感性的重要指标。

一般采用环球法软化点仪测定沥青软化点。

（3）塑性。

塑性指石油沥青在外力作用时产生变形而不破坏，除去外力后，则仍保持变形后形状的性质。

石油沥青的塑性与其组分、温度及沥青膜层厚度有关。

石油沥青中树脂含量较多，且其他组分含量适当时，则塑性较大;温度升高则塑性增大，膜层越厚其塑性越高。

在常温下，塑性较好的沥青在产生裂缝时，也可能由于特有的黏塑性而自行愈合。

故塑性还反映了沥青开裂后的自愈能力。

沥青之所以能制造出性能良好的柔性防水材料，很大程度上取决于沥青的塑性。

沥青的性质及应用

沥青的性质及应用沥青，又称为石油沥青，是一种由烃类和天然沥青组成的混合物。

其外观为黑色或棕色的坚硬物质，质地具有黏性，不易分解。

它是一种重要的石化化工原料，广泛应用于建筑、道路、水利、电力等领域。

在本文中，我们将探讨沥青的性质及其应用领域。

一、沥青的性质沥青的主要组成成分是烃类和天然沥青，其中，蜡状物质是占重量的0.5%以下。

沥青具有下列主要物理性质：1. 质地黏稠：沥青是一种黏性较大的物质，它与许多油料的不同之处在于黏稠度较高。

2. 密度大：沥青的密度普遍在1-1.5g/cm3之间，因此具有一定的重量感。

3. 抗氧化性能：沥青具有较好的抗氧化性能，不易被自然界中的氧气所氧化。

4. 耐水性：沥青在水中不易溶解，具有较好的耐水性。

5. 耐高温性：沥青具有较好的耐高温性，不易分解。

6. 塑性及柔韧性：沥青具有一定的塑性和柔韧性，因此可以在一定程度上适应路况的变化。

二、沥青的应用1. 道路建设沥青是道路建设中必需的原材料，主要用于制造沥青混合料和沥青混凝土。

沥青混合料是道路面层的主要材料之一，具有良好的耐久性和抗冲击性能。

沥青混凝土的主要作用是增强路基层的承载能力。

2. 建筑材料沥青是一种优良的建筑材料，广泛应用于防水、防潮、隔音和防火等领域。

沥青混合物铺设在建筑屋顶和地下室，可以有效地防止水和潮气的渗透。

沥青防水卷材是一种常用的防水材料，具有优良的耐久性和防水效果。

同时，沥青还可以用于静音材料的制造，如防噪音地板和汽车隔音材料等。

3. 工业领域沥青是一种燃料，可以用来制造柴油和煤油等燃料。

同时，沥青还可以用于电力、化工等领域，如制造沥青密封剂、沥青纤维板和沥青石蜡等产品。

三、探讨沥青是一种具有广泛应用领域的化学物质，其性质和用途与科技和经济的发展密切相关。

随着社会经济的不断发展和人民群众对高品质道路、建筑和工业用品的需求不断增加，沥青的应用前景将会更加广阔，同时，随着科学技术的不断发展和节能减排政策的提出，沥青在环境保护领域也将发挥越来越重要的作用。

沥青相关常识

1.按生产方法分为：直馏沥青、溶剂脱油沥青、氧化沥青、调和沥青、乳化沥青、改性沥青
2.按外观形态分为：液体沥青、固体沥青、稀释液、乳化液、改性体
3.按用途分为：道路石油沥青（多用于拌制沥青砂浆和沥青混凝土，用于路面、地坪、地下防水工程和制作油纸等）、建筑石油沥青（多用于建筑屋面工程，地下防水工程）、防水防潮石油沥青（与建筑石油沥青相近，质量更好，多用于建筑屋面、防水防潮工程）、专用沥青
2、130号、160号沥青一般适用于寒冷地区中、低等级公路的层铺法表面处治沥青面层，通常还用作乳化沥青、稀释沥青、改性沥青、改性沥青的基质沥青。
改性沥青
2、建筑石油沥青（10# 30# 40#）
3、乳化沥青（阳离子型、阴离子型、非离子型、快裂型、中裂型、慢裂型、洒布型、拌合型、公路用乳化沥青、防水防乳化沥青）
4、改性沥青（SBS类、SBR类、SIS类、橡胶粉类、环保橡胶类、PE类、EVA类）
5、其他沥青（煤沥青、彩色沥青、磺化沥青、灌缝沥青、防腐沥青、泡沫沥青、电缆沥青、半氧化沥青）
六、中沥网沥青交易的基本规则【款、货、票】
买家下单--卖家确认订单--卖家上传已签订的合同--买家付款--卖家出货--买家确认已提货（填写实际发生数）--上传单据--确认收到发票--评价（可选择评价也可不选择评价）--交易完成
七、部分重点沥青企业
山东京博石油化工有限公司——海韵牌
山东滨化滨阳燃化有限公司——滨化牌
山东东明石化集团——路畅牌
“中石化”——东海牌
“中石油”——昆仑牌
八、国内炼厂
沥青的等级划分：
AH:重交通道路石油沥青
A：中、轻交通道路石油沥青
（A：适用于各等级公路和各个层次和场合B：适用于高速、一级公路的下面层及以下层次，二级公路及以下公路的各个层次。）

建筑石油沥青报告

建筑石油沥青报告1.简介建筑石油沥青是一种由炼油厂通过蒸馏石油原料得到的黑色胶状物质。

它是建筑行业中广泛应用的一种材料，用于道路铺设、屋顶防水、沥青混凝土等。

本文将介绍建筑石油沥青的基本性质、生产工艺以及应用领域。

2.基本性质2.1 外观和颜色建筑石油沥青通常呈黑色胶状物质，具有与煤焦油相似的颜色。

其外观呈现出一种黏性状态。

2.2 密度和粘度建筑石油沥青的密度通常在1.02至1.35 g/cm³之间。

粘度则取决于温度，随着温度的提高，粘度逐渐降低。

2.3 成分建筑石油沥青主要成分包括碳氢化合物，其中包括各种碳氢化合物的混合物，如烷烃、环烷烃、芳香烃等。

此外，它还含有一定量的杂质，例如硫、氧、氮等元素的化合物。

3.生产工艺3.1 原料建筑石油沥青的原料主要是从石油经过蒸馏得到的渣油。

这些渣油通常是炼油过程中无法进一步分离和提炼的一部分。

3.2 生产过程建筑石油沥青的生产过程通常涉及以下主要步骤：1.渣油的加热：将渣油加热至一定温度，使其变为液态。

2.渣油的蒸馏：通过采用蒸馏设备，将渣油分离成不同沸点的组分。

3.沥青的分离：将蒸馏后得到的油类分离出建筑石油沥青。

4.沥青的后处理：对分离出的建筑石油沥青进行进一步的处理和提纯，以获得所需的质量和性能。

3.3 质量控制在建筑石油沥青的生产过程中，质量控制非常重要。

通过对原料的分析、生产过程的监控以及最终产品的检验，确保所生产的建筑石油沥青符合相应的标准和规范要求。

4.应用领域4.1 道路铺设建筑石油沥青在道路铺设中被广泛使用。

它可以作为道路沥青混凝土的主要组成部分，提供路面的强度和耐久性。

此外，它还能够降低路面噪音，并提供良好的防水性能。

4.2 屋顶防水建筑石油沥青也用于屋顶的防水处理。

在屋顶施工中，沥青被涂布在屋顶基层上，形成一层防水膜。

这种防水膜能够有效地阻止水分渗透，确保建筑物内部的干燥和安全。

4.3 沥青混凝土建筑石油沥青是沥青混凝土的关键组成部分。

《道路建筑材料》习题及答案5

模块5 沥青材料思考与练习1. 请说明石油沥青的主要组分与其技术性质之间的关系。

1）油分油分是石油沥青中最轻的组分,密度为0.7～1.0 g/cm3,常温下为淡黄色液体,能溶于有机溶剂（如丙酮、苯、三氯甲烷等）,但不溶于酒精。

油分在石油沥青中的含量为40%～60%,它赋予石油沥青流动性。

2）沥青脂胶（树脂）沥青脂胶为黄色至黑褐色黏稠状物质（半固体）,分子量比油分大（600～1 000）,密度为1.0～1.1 g/cm3。

沥青脂胶中绝大部分属于中性树脂,它赋予沥青以良好的黏结性、塑性和可流动性。

中性树脂含量增加,石油沥青的延度和黏结力等品质越好。

3）地沥青质（沥青质）地沥青质为深褐色至黑色固态无定形物质（固体粉末）,分子量比树脂更大（1 000以上）,密度大于1.0 g/cm3。

地沥青质是决定石油沥青温度敏感性和黏性的重要组成部分,其含量越多,则软化点越高,黏性越大,即越硬脆。

另外,石油沥青中还含2%～3%的沥青碳和似碳物,为无定形的黑色固体粉末,是在高温裂化、过度加热或深度氧化过程中脱氢而生成的,是石油沥青中分子量最大的。

沥青碳和似碳物降低石油沥青的黏结力。

石油沥青中还含有蜡,存在于石油沥青的油分中,它会降低石油沥青的黏结性和塑性,同时对温度特别敏感（温度稳定性差）,所以蜡是石油沥青的有害成分。

2. 按流变学观点,石油沥青可划分为哪几种胶体结构？如何划分？各种胶体结构的石油沥青有什么特点？石油沥青的结构胶体理论认为,油分、树脂和地沥青质是石油沥青的三大主要组分。

油分和树脂可以互相溶解,树脂能浸润地沥青质,而在地沥青质的超细颗粒表面形成树脂膜。

所以,石油沥青的结构是以地沥青质为核心,周围吸附部分树脂和油分,形成胶团,无数胶团分散在油分中形成胶体结构。

在这个分散体系中,分散相为吸附部分树脂的地沥青质,分散介质为溶有树脂的油分。

在沥青胶体中,从地沥青质到油分是均匀逐步递变的,并无明显界面。

根据石油沥青中各组分的相对含量,其胶体结构可分为三种类型,即溶胶型结构、凝胶型结构和溶凝胶型结构。

石油沥青用于什么工程施工

石油沥青用于什么工程施工一、石油沥青的种类石油沥青按来源可分为天然沥青和石油沥青。

天然沥青是一种天然矿物质，成分复杂，性质不稳定，目前在道路工程中的应用比较有限。

石油沥青是一种由石油分馏得到的沥青类物质，分为粘度等级：AR、AC、AB、AE、AF、AH、AJ、AM等，其中AR为最粘度小（约25mPa·s），AM为最粘度大（约300000mPa·s）。

根据粘度等级的不同，石油沥青具有不同的软化点、渗透度和粘度，适用于不同的道路工程。

二、石油沥青的性能特点1. 耐久性好：石油沥青具有较好的耐久性，能够适应气候变化和车辆荷载的影响，保持路面的平整和稳定。

2. 贴合性好：石油沥青在高温下具有较好的流动性，能够充分贴合路面骨架，形成坚固的路面层。

3. 抗水性好：石油沥青在潮湿环境下仍然能够保持良好的性能，不会因为水分的侵入而破坏路面结构。

4. 抗老化性好：石油沥青经过改性处理后，能够有效延长路面的使用寿命，提高路面的抗老化性能。

5. 粘结性好：石油沥青与路面骨架的粘结性好，能够有效提高路面的稳定性和耐久性。

三、石油沥青在道路工程中的应用领域石油沥青主要应用于以下道路工程中：1. 新建道路工程：在新建道路工程中，石油沥青主要用于路面层和底基层的施工，能够有效提高路面的平整度和耐久性。

2. 道路维护工程：在道路维护工程中，石油沥青主要用于路面修补和密封层的施工，能够有效修复路面的损坏和延长路面的使用寿命。

3. 道路改造工程：在道路改造工程中，石油沥青主要用于路面改造和改善路面性能，能够有效提高路面的承载能力和抗老化性能。

四、石油沥青在道路工程中的施工工艺1. 道路路面施工道路路面施工是指在道路基层之上，覆盖上石油沥青路面层的施工工艺。

其施工步骤一般包括：（1）基层处理：对基层进行打浆、滚压等处理，使其平整、结实、无松软。

（2）底基层施工：在基层上铺设石子、沥青混合料，进行压实，形成均匀、结实的底基层。

沥青主要技术性质

石油沥青的主要技术性质有黏滞性、塑性、温度稳定性（温度敏感性）、大气稳定性、溶解度、闪点和燃点等。

(1)黏滞性。

黏滞性是反映沥青材料内部阻碍其相对流动的一种特性，它反映沥青的稠稀、软硬程度。

液态石油沥青的黏滞性用黏滞度表示，是指液体沥青在一定温度下，经规定直径(3.5mm或10mm)的孔洞漏下50ml所需要的时间(s)，时间越长，黏滞度越大。

固体或半固体沥青的黏滞性用针人度表示，是指在25℃条件下，100g质量的标准针，经5s沉人沥青中的深度（每0. Imm 为1度），针人度值越大，固态、半固态沥青的黏滞性越小。

(2)塑性。

塑性是指沥青在外力作用下产生变形而不破坏的性质。

石油沥青的塑性用延伸度表示，是指将标准试件在规定温度(25℃)和拉伸速度(50mm/min)条件下进行拉伸，以试件拉断时的伸长值( mm)表示，石油沥青的延伸度越大，则塑性越好。

(3)温度敏感性。

温度敏感性是指石油沥青的黏滞性和塑性随温度升降而变化的性质。

温度敏感性较小的沥青其黏滞性、塑性随温度升降变化较小。

温度敏感性用软化点来表示，即沥青受热时由固态转变为具有一定流动性的膏体时的温度。

软化点越高，表明沥青的温度敏感性越小。

另外，石油沥青的脆化点也是反映沥青温度敏感性的另一个指标。

它是指沥青的状态随着温度从高到低变化，而由高弹状态向玻璃体状态转变的温度，反映沥青的低温变形能力。

应用中希望得到高软化点和低脆化点的沥青，以提高它的耐热性和耐寒性。

沥青的技术性质

石油沥青的技术性质1、粘滞性（粘性）粘滞性是反映沥青材料内部阻碍其相对流动的一种特性。

它反映了沥青在外力作用下抵抗变形的能力，是划分沥青牌号的主要依据。

液体沥青的粘滞性用粘滞度（粘度）表示，它表征了液体沥青在流动时的内部阻力；半固体或固体的石油沥青用针入度表示，它反映了石油沥青抵抗剪切变形的能力。

针入度是沥青划分牌号的主要技术指标。

粘滞度是液体沥青在规定温度t（25℃或60℃）下、经规定直径d（或10mm）的孔流出50cm3所需的时间（秒数）T，常用符号dtC T表示。

dtC T粘滞度值越大，表示沥青的稠度越大。

粘滞度测定示意图见图8-1。

半固体沥青、固体沥青的粘滞度指标是针入度。

针入度是在温度25℃条件下，以规定质量100g的标准针，在规定时间5s内贯入试样中的深度，以为1度表示。

针入度越大，表示沥青流动性越大，粘滞性越差。

其数值范围在5～200度之间。

针入度测定示意图见图8-2.。

图8-1 粘滞度测定示意图图8-2 针入度测定示意图2、塑性塑性是指石油沥青在外力作用时发生变形而不破坏，除去外力后仍保持变形后的形状的性质。

塑性反映了沥青开裂后的自愈能力及受机械应力作用后变形而不破坏的能力，它是石油沥青的主要性能之一。

沥青的塑性用延度（延伸度或延伸率）表示。

方法是把沥青试样制成8字形标准试模，（试件中间最小断面积为1cm2），在规定温度（25℃）和规定的拉伸速度（5cm/min）下在延伸仪上拉断时的伸长长度，以cm为单位。

沥青的延度值越大，表示沥青塑性越好。

延度指标测定的示意图见图8-3。

图8-3 延伸度测定示意图3、温度敏感性温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能，是沥青一个很重要的性质。

温度敏感性较小的的石油沥青其粘滞性和塑性随温度变化较小。

温度敏感性常用软化点来表示，软化点是指沥青材料由固态转变为具有一定流动性膏体的温度。

软化点可采用环球法测定，示意图见图8-4。

它是把沥青试样装入规定尺寸的铜环（直径约16mm，高约6mm）内。

石油沥青技术性质

石油沥青

沥青材料学第四章(1)石油沥青的路用性能

石油沥青的技术性质

沥青材料—石油沥青的技术性质塑性

石油沥青

第 讲 石油沥青的基本组成和技术性质

第二讲-1-道路石油沥青技术性能

沥青材料与石油沥青的技术性质

沥青—石油沥青的温度稳定性(土木工程材料)

沥青三项指标

沥青的性质及应用

沥青相关常识

建筑石油沥青报告

《道路建筑材料》习题及答案5

石油沥青用于什么工程施工

沥青主要技术性质

沥青的技术性质

第讲石油沥青的基本组成和技术性质
