清管器收发筒的操作维护介绍

清管器收发筒的操作维护介绍

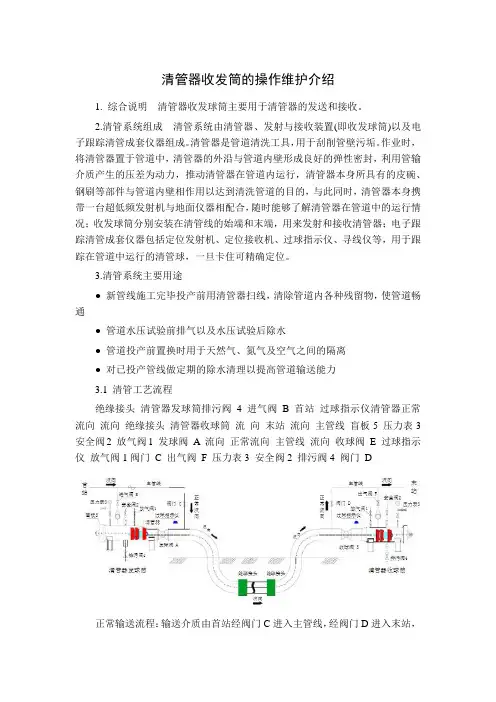

清管器收发筒的操作维护介绍1. 综合说明清管器收发球筒主要用于清管器的发送和接收。

2.清管系统组成清管系统由清管器、发射与接收装置(即收发球筒)以及电子跟踪清管成套仪器组成。

清管器是管道清洗工具,用于刮削管壁污垢。

作业时,将清管器置于管道中,清管器的外沿与管道内壁形成良好的弹性密封,利用管输介质产生的压差为动力,推动清管器在管道内运行,清管器本身所具有的皮碗、钢刷等部件与管道内壁相作用以达到清洗管道的目的,与此同时,清管器本身携带一台超低频发射机与地面仪器相配合,随时能够了解清管器在管道中的运行情况;收发球筒分别安装在清管线的始端和末端,用来发射和接收清管器;电子跟踪清管成套仪器包括定位发射机、定位接收机、过球指示仪、寻线仪等,用于跟踪在管道中运行的清管球,一旦卡住可精确定位。

3.清管系统主要用途● 新管线施工完毕投产前用清管器扫线,清除管道内各种残留物,使管道畅通● 管道水压试验前排气以及水压试验后除水● 管道投产前置换时用于天然气、氮气及空气之间的隔离● 对已投产管线做定期的除水清理以提高管道输送能力3.1 清管工艺流程绝缘接头清管器发球筒排污阀 4 进气阀 B 首站过球指示仪清管器正常流向流向绝缘接头清管器收球筒流向末站流向主管线盲板5 压力表3安全阀2 放气阀1 发球阀 A 流向正常流向主管线流向收球阀 E 过球指示仪放气阀1阀门 C 出气阀 F 压力表3 安全阀2 排污阀4 阀门 D正常输送流程:输送介质由首站经阀门C进入主管线,经阀门D进入末站,阀门A、B、E、F处于关闭状态。

清管工艺流程:发球时,打开快开盲板5装入清管器,在异径管处顶紧,关闭盲板。

打开阀门B;关闭阀门1、4;关闭阀门C、同时打开阀门A,清管器进入主管道,清管工作开始。

收球时,清管器到达收球筒前一小时左右关闭阀门D,打开阀门E、阀门F和阀门1、4。

在确认清管器进入收球筒后打开阀门D,关闭阀门E和阀门F,待筒内压力全部泄放完毕后再打开盲板5,取出清管器,清管工作结束。

收发球筒工作原理

收发球筒工作原理

收发球筒工作原理
收发球筒是一种将物体在一个封闭空间内来回运动的装置。

其工作原理是通过一个封闭的筒体和一个或多个阀门来实现。

当阀门关闭时,筒体内的物体可以在筒体内来回运动。

当阀门打开时,物体可以通过阀门进入或者离开筒体。

这样,通过控制阀门的开关,可以控制物体在筒体内的运动。

收发球筒通常由一个筒体和两个阀门构成。

一个阀门用于打开或关闭筒体的一个端口,另一个阀门用于打开或关闭筒体的另一个端口。

通过适时打开或关闭这两个阀门,物体可以在筒体内来回运动或者进出筒体。

当需要让物体进入筒体时,首先关闭筒体的两个阀门。

然后打开一个端口的阀门,使物体可以进入筒体。

当物体进入筒体后,关闭该端口的阀门,再打开另一个端口的阀门,使物体可以在筒体内运动。

当物体需要离开筒体时,同样首先关闭筒体的两个阀门。

然后打开一个端口的阀门,使物体可以离开筒体。

当物体离开筒体后,关闭该端口的阀门,再打开另一个端口的阀门,使筒体可以再次接收其他物体。

通过这种方式,收发球筒可以实现物体在一个封闭空间内来回运动,从而满足特定的工作需求。

清管器接收机(收球筒)保养规程

清管器接收机(收球筒)保养规程

清管器接收机(收球筒)保养规程
一、保养等级的划分
1、例行保养(每天)
2、一级保养(720h)
3、二级保养(4000h)
二、保养周期、内容、标准
(一)例行保养
正常运转时每天要例行保养一次:
1、检查地脚螺栓是否松动,及时紧固各部位螺栓;
2、对阀门进行保养;
(二)一级保养
累计运转720小时, 必须对设备进行一级保养,其作业内容如下:
1、检查各支撑、连接件腐蚀情况,腐蚀严重及时更换;
2、快开盲板挡片保养。

(三)二级保养
累计运转4000小时, 必须对设备进行二级保养,其作业内容如下
1、完成一级保养内容;
2、筒体防腐刷漆,外保温及时修复;
3、检查安全附件是否过期,如过期及时校验;
4、阀门及时保养,如开关不灵活及时更换。

三、保养前的准备及保养步骤
1、保养前准备工作;
1)准备保养工具和材料;
2)检查清管发射机运行状况。

2、保养步骤
按照运转时间进行维护保养(例行保养、一级保养、二级保养)。

四、注意事项
1、严格遵守相关规章制度;
2、严格执行作业许可规定。

收发球筒检维修规程

收发球筒检维修规程

收(发)球筒1 总则1.1 适用范围本规程规定了收(发)球筒的检修周期与内容、检修与质量标准、试验与验收、维护与保养;本规程适用于天然气分公司所有的收(发)球筒1.2 编写依据GP150-98 输气管道通用收发球筒操作、维护、检修规程;GB50350-2002 收发球筒技术规范;GB150 收发球筒的检查与试验规范。

2 检修周期及内容2.1 检修周期及责任人检修类别小修大修检修周期出现故障或使用异常时三年责任人管理处外委队伍2.2 检修内容2.2.1 小修内容根据收发球筒故障原因,有针对性的采取检修措施。

2.2.2 大修内容清洗、检查筒体更换盲板密封处的密封圈。

检查筒体裂纹、过热、变形、泄漏、损伤情况。

检查筒体外表面腐蚀、异常结霜、结露情况。

检查筒体支承、支座、基础、紧固螺栓检查收发球筒本体及运行状况、检查安全附件2.3 检修质量标准球筒铭牌完整,漆色、标志清晰。

球筒接口部位、焊接接头等不得有裂纹、泄漏、损伤。

筒体不得有裂纹、过热、变形、泄漏等现象。

筒体的支承、支座、基础、紧固螺栓必须牢固可靠。

筒体接地装置必须符合要求。

3 验收与考核公司根据实际情况进行分级验收,使用单位主管部门组织本单位和检修单位有关人员对设备的检修项目和设备缺陷的消除情况,按完好设备标准和检修质量标准进行检查验收,做出是否投运的明确结论,并分级确认。

生产单位定期组织考核。

4 维护保养4.1 维护保养周期、内容及责任人周期维护保养内容保养标准责任人备注每天检查各仪表接口是否有渗漏、并检查收发球筒内压力是否为零,检查设备铭牌、漆色、标志是否清晰,检查筒体支承、支座、基础、紧固螺栓各仪表接口无渗漏,筒内压力应为零,设备铭牌、标志应清晰可见场站人员每月检查筒体裂纹、过热、变形、泄漏、损伤情况,检查筒体外表面腐蚀、异常结霜、结露情况。

筒体无裂纹、变形、泄露情况,外表无腐蚀、结霜、结露现象场站人员每季度检查筒体接地装置是否合格装置必须符合要求场站人员每半年检查筒体接口部位、焊接接头等裂纹、泄漏、损伤情况筒体无裂纹、泄露、损伤情况场站人员每年测量筒体壁厚,检查收发球筒本体及运行状况、检查安全附件,对收发球筒进行全面检定(全面检验和耐压试验)各项指标达到要求维修队、具有检定资质的第三方检定机构收发球时清洁收、发球筒的快开盲板、异径管、鞍式支架等;使用验漏液检查快开盲板与收、发球筒接口处是否存在泄漏,如漏气及时处理;对清管器收、发球筒运行状态进行监测,对其工况进行判断。

集气站收球筒发球筒维护检修规程

集气站收球筒发球筒维护检修规程

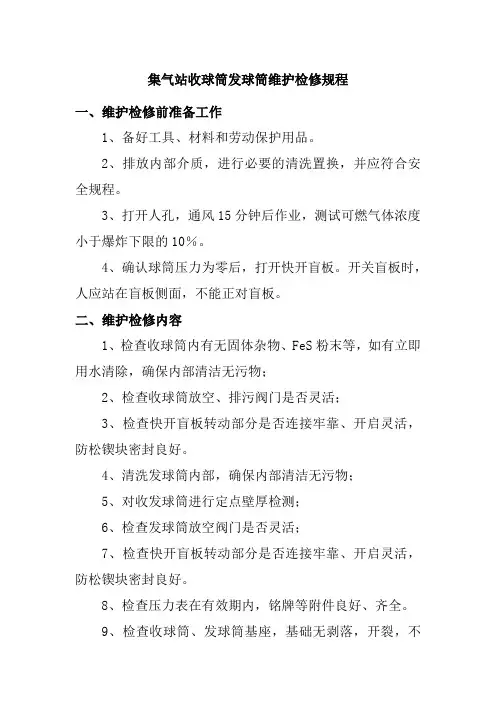

集气站收球筒发球筒维护检修规程
一、维护检修前准备工作
1、备好工具、材料和劳动保护用品。

2、排放内部介质,进行必要的清洗置换,并应符合安全规程。

3、打开人孔,通风15分钟后作业,测试可燃气体浓度小于爆炸下限的10%。

4、确认球筒压力为零后,打开快开盲板。

开关盲板时,人应站在盲板侧面,不能正对盲板。

二、维护检修内容
1、检查收球筒内有无固体杂物、FeS粉末等,如有立即用水清除,确保内部清洁无污物;
2、检查收球筒放空、排污阀门是否灵活;
3、检查快开盲板转动部分是否连接牢靠、开启灵活,防松锲块密封良好。

4、清洗发球筒内部,确保内部清洁无污物;
5、对收发球筒进行定点壁厚检测;
6、检查发球筒放空阀门是否灵活;
7、检查快开盲板转动部分是否连接牢靠、开启灵活,防松锲块密封良好。

8、检查压力表在有效期内,铭牌等附件良好、齐全。

9、检查收球筒、发球筒基座,基础无剥落,开裂,不
均匀下沉和倾斜现象;接地线良好。

三、维护检修质量验收
1、收球筒内部清洁无污物,放空、排污阀门开启灵活,快开盲板转动部分连接牢靠、开启灵活,防松锲块密封良好。

2、发球筒内部清洁无污物,放空阀门开启灵活,快开盲板转动部分连接牢靠、开启灵活,防松锲块密封良好。

3、压力表在有效期内,铭牌等附件良好、齐全。

收球筒结构及维护

收球筒结构及维护

收球筒结构及维护收球筒是指用来收纳和储存球类的设备。

它通常由一个圆筒形或者圆锥形的结构组成,用来容纳各种大小的球。

收球筒的结构设计和维护非常重要,既可以保证球的储存安全,也可以延长收球筒的使用寿命。

下面将详细介绍收球筒的结构和维护。

一、收球筒的结构1.主体结构:收球筒的主体结构通常由金属或塑料制成。

金属结构更坚固耐用,而塑料结构更轻便,易于携带。

主体结构通常由两个部分组成,上部是一个开口,用来投放和取出球类,下部是一个密封的储存空间。

2.出球装置:收球筒通常配备一个出球装置,用来方便取出球类。

出球装置可以是一个拉绳,通过拉动绳子从收球筒的开口处取出球。

也可以是一个弹簧门,当收球筒倒置时,门会自动打开,让球流出。

3.保护装置:为了保护球不受损坏,收球筒通常会在开口处和储存空间中设置一层保护装置。

保护装置可以是柔软的材料,如橡胶或海绵,用来减少球的碰撞和摩擦。

也可以是一个可调节的装置,根据球的大小,调整保护装置的宽度。

4.底部结构:为了稳定收球筒并避免滚动,底部结构通常会加上一些附着装置,如橡胶垫或吸盘。

这些装置可以增加收球筒的摩擦力,使其在使用过程中更加稳定。

二、收球筒的维护1.定期清洁:为了保持收球筒的干净和卫生,应该定期清洁。

可以用湿布或者吸尘器清除灰尘和污垢。

如果球筒内有异味,可以使用去污剂进行清洁。

2.检查保护装置:定期检查收球筒的保护装置是否完好。

如果发现有损坏或松动的地方,应及时修复或更换。

3.润滑轴承:如果收球筒的出球装置使用了轴承,应定期润滑轴承。

可以使用适量的润滑油或者润滑脂,以确保出球装置的正常运转。

4.防止阳光直射:长时间暴露在阳光下,收球筒的外观和材料容易受到损坏。

因此,在不使用时,应将收球筒存放在避免阳光直射的地方。

5.防潮防霉:如果收球筒存放在潮湿的环境中,容易受到潮湿和霉菌的侵害。

为了防止这种情况发生,可以在收球筒中放置一些防潮剂或者干燥剂。

6.禁止重压:收球筒的结构通常是设计成能够承受球的重量的。

收发球筒的结构与作用详解

收发球筒的结构与作用详解

收发球筒的结构与作用详解
收发球筒是一种用于传输物料或能量的装置,通常用于工业生产线或机械设备中。

它的结构和作用在工业领域中起着非常重要的作用。

结构方面,收发球筒通常由外壳、球体、轴承、传动装置等部件组成。

外壳通常由金属或塑料制成,用于固定球体和轴承,保护内部部件。

球体则是收发球筒的核心部件,它可以在内部滚动,从而实现物料或能量的传输。

轴承则起到支撑和导向球体的作用,保证球体能够顺畅地运动。

传动装置则用于驱动球体的运动,通常包括电机、减速器等部件。

作用方面,收发球筒主要用于传输物料或能量。

在工业生产线中,它可以用于输送原材料、半成品或成品,实现自动化生产。

在机械设备中,收发球筒可以用于传输动力或信号,实现不同部件之间的协调运动。

此外,收发球筒还可以用于输送液体或气体,如在输送管道中使用。

总的来说,收发球筒的结构和作用使其成为工业生产和机械设备中不可或缺的组成部分。

它的高效传输能力和稳定性,为工业生
产提供了重要的支持,使生产过程更加顺畅和高效。

因此,收发球筒在工业领域中具有非常重要的地位和作用。

球筒说明书

球筒说明书

清管器接收/发射筒安装使用维护说明书沈阳仪表科学研究院目录前言.......... .. (1)第一章产品简介 (1)第二章产品的结构组成 (2)第三章吊装、储运、存放 (1)第四章安装、调试、检测 (3)第五章清管工艺流程 (1)第六章操作使用 (1)第七章日常维护 (1)第八章易损件、备件第九章产品档案 (1)前言首先,感谢您选择了本公司的清管器发射/接受筒。

请您在安装、调试、使用、检修、维护、保养本设备之前,仔细阅读本说明书。

您在使用过程中,如果发现产品有什么问题、存在哪些不足、缺陷或缺欠,欢迎您及时以电话或传真的方式给我们提出来,并请及时反馈给我们,我们表示真诚的感谢。

我们会认真分析您的建议或意见,及时纠正和改进。

在本产品安装、调试、使用、检修、维护、保养过程中,您如果有不清楚的地方,同样也欢迎您及时与我们联系。

我们将随时给予令您满意的答复。

第一章产品简介清管器发射/接收筒(也称:清管器收/发装置,简称:收发球筒)是石油天然气等长输管道或其它流体输送管道建设中不可缺少的主要设备,属于特种设备的范畴。

它由快开盲板、筒体、异径接头(大小头)、鞍座、各功能接管(包括:压力表接口、放空口、排污口、流体进出口、安全阀接口)等几部分组成。

一般卧式安装在管线两端,用于新建管线的管内清理与老管道的定期清污时发射或接收清管器;也用于发射或接收:测径清管器、屈曲探测器、刮蜡器、泡沫球、除锈器、涂敷器、智能型清管器等。

本公司的清管器发射/接收筒分为:A型、B型、C型三种型号A型:流体的进出口接管在筒体的侧面,多用于输气管道。

B型:流体的进出口接管在筒体的上方,多用于输油或输送其它液体的管道。

C型:主要用于发射/接收智能型清管器(对管道各项指标进行综合检测记录的多功能清管器)第二章产品结构组成清管器收/发筒由快开盲板、筒体、异径接头(大小头)、鞍座、压力表口、放空口、排污口、介质进出口、安全阀口(可不设置)等几部分组成。

收发球操作与维护手册

收发球操作与维护手册

收发球筒操作与维护手册沈阳仪表科学研究院目录一、范围二、安全三、设计指标四、主要部件说明及功能五、收发球筒安装说明六、收发球筒维护要求七、附件说明一、范围。

本程序文件为钦州中石油国际储备库项目收发球筒操作及维护手册。

本程序文件包括收发球筒操作说明和规范及相关附件的说明。

对收发球筒快开盲板和筒体接管进行了操作说明。

对收发球筒的操作流程进行简单的说明。

二、安全。

收发球筒设计为压力容器。

在操作和维护过程中必须保证设备整体的安全性。

确保任何使用该设备的人员都应阅读此手册。

所有的操作及维护必须按此手册进行,严禁违规操作。

三、设计指标●设计压力:2.9MPa●试验压力:3.625Mpa●设计温度:-19~80℃●工作介质:原油四、主要部件说明及功能收发球筒主要有以下几个部分组成:●快开盲板。

快速开关收发球筒,具体操作及维护如下:1)开启过程A.打开收发球筒放空阀,使筒内压力降到零(为确保安全,一定要看到压力表指针归零后再进行下一步的操作);B.将安全机构2和3拧下,(再次观察是否有残压,确保无残压后进行下一步的操作);C.用专用扳手顺时针转动丝杠7,丝杠7带动卡箍动作,直到卡环5完全张开;D.拉动拉手8,将盲板盖打开。

E.进入清管工艺流程。

2)关闭过程A.彻底清洗密封面,卡环5、盲板盖1、短节6三者的接触面应保持清洁,在密封槽内涂上防锈油脂;B.转动拉手8至盲板盖1与短节6咬紧,确保两个密封面贴合;C.用专用扳手逆时针转动丝杠7,丝杠7带动卡箍动作,直到卡环5完全关严(必要可使用加力杆);D.安装安全机构2、3安装到位。

将盲板安全螺栓拧紧。

E.待盲板完全闭合并卡环完全到位后,才可进行下一步的操作。

3)设备维护须知:密封圈每两年更换一次。

盲板内部在不工作时严禁有介质残留。

严禁带压开启、关闭盲板。

4)三瓣卡箍式盲板结构见图1●筒体(含主筒体、变径、小筒体)●液体入口接管●安全阀接管●指示器●压力表接管●放空口接管●排污口接管●鞍式支座收发球筒为长距离输送管线清洗用设备。

收球筒的工作原理

收球筒的工作原理

收球筒的工作原理收球筒是一种常见的设备,用于收集或接收球类运动中的球。

它的工作原理可以简单地解释为通过重力和动力学原理来将球从球场或球门中引导到收球筒内。

收球筒通常由一个圆筒状的容器构成,底部有一个开口,使得球能够进入其中。

收球筒的设计通常考虑到球的大小和重量,以确保球能够顺利进入并储存于其中。

当球员或机器将球向收球筒方向推动时,球会通过惯性和重力的作用力沿着球道滚动或滑动。

收球筒的球道通常是光滑且倾斜的,以便球能够顺利滑动或滚动到收球筒的开口处。

当球接近收球筒的开口时,收球筒的设计通常会有一些特殊的机械结构来引导球进入。

例如,一些收球筒会在开口处设置一个弯曲的导向板,使球能够顺利进入筒内而不会弹出。

另一些收球筒可能会在开口处设置一个弧形的盖板,以确保球进入后能够阻止球自动弹出。

一旦球进入收球筒内部,它就会被储存在其中,直到需要取出或处理。

球在收球筒内部的储存通常是通过重力来实现的。

由于收球筒的底部是开放的,球会自然地滚动或滑动到底部。

在底部,球会堆积在一起,直到收球筒被清空或球的数量达到一定限制。

当需要取出被收集的球时,人们可以打开收球筒的底部或侧面,以便球能够被轻松地取出。

有些收球筒设计还可能具有自动取球装置,可以通过按下按钮或触发器来释放球。

这些装置通常使用弹簧或气压等机械力来推动球从收球筒中弹出。

总的来说,收球筒的工作原理是基于重力和动力学原理的。

通过使用光滑倾斜的球道和特殊的导向结构,收球筒能够有效地引导球进入筒内,并利用重力将球堆积在底部。

当需要取出球时,人们可以打开底部或侧面,或使用自动取球装置释放球。

收球筒的设计和工作原理可以根据不同的使用场景和需求而有所不同。

例如,高尔夫球场上的收球筒可能需要更大的容量和更精确的球道设计,以应对大量的高尔夫球。

而在室内娱乐场所或体育馆中使用的收球筒可能更加紧凑和便携,以适应有限的空间和不同类型的球类运动。

收球筒作为一种收集和储存球类的设备,在球类运动中起着重要的作用。

收、发球筒的结构与作用

收、发球筒的结构与作用

收、发球筒的结构与作用
收球筒和发球筒是乒乓球训练中常见的装备,它们的结构和作用如下:
收球筒(Ball Collector):
结构:收球筒通常由一个圆筒状的容器和一个连接筒与容器相连的底座组成。

容器通常有一个或多个出球口,用于接收被击打出的乒乓球。

作用:
收集球:收球筒的主要作用是收集被击打出的乒乓球,避免球散落到地面上,减少训练时的球捡时间。

方便取球:球员在练习过程中无需弯腰捡球,只需轻轻地将收球筒中的球取出即可,节省了时间和体力。

提高效率:使用收球筒可以使球员在有限的训练时间内集中精力进行练习,提高练习效率。

发球筒(Ball Launcher):
结构:发球筒通常由一个球筒、一个电动机或者弹簧机构以及一个控制面板组成。

球筒连接到电动机或者弹簧机构上,通过控制面板可以控制发球筒的发球速度、频率和方向。

作用:
自动发球:发球筒可以根据设定的参数自动发球,无需球员手动操作,可以连续不断地进行发球训练。

调节发球参数:通过控制面板可以调节发球筒的发球速度、频率和方向,满足不同水平和需求的球员进行训练。

模拟比赛:发球筒可以模拟比赛中对手的各种发球方式和球路,帮助球员提高对不同发球的应对能力。

收球筒和发球筒结构简单,操作方便,是乒乓球训练中常用的辅助装备,能够提高训练效率和质量,帮助球员更好地提升自己的技术水平。

清管收发球筒工作原理

清管收发球筒工作原理

清管收发球筒工作原理清管收发球筒是一种用于收发管道中的物料或流体的装置,其工作原理主要是通过一系列的机械和液压装置来实现的。

清管收发球筒由一个外壳和一个内筒组成。

外壳作为固定部分,内筒可以在外壳内部进行上下移动。

在内筒的顶部和底部分别安装有密封装置,以确保球筒内部的物料或流体不会泄漏。

清管收发球筒的工作过程分为两个阶段:收料阶段和发料阶段。

在收料阶段,首先将球筒内的密封装置打开,然后通过液压装置将内筒向上移动,使球筒顶部与管道连接。

接下来,通过控制液压装置的工作,使球筒内的空气被抽出,形成一个低压区域。

在这个低压区域中,管道中的物料或流体会被吸入到球筒内。

一旦收料完成,密封装置会再次关闭,确保球筒内的物料或流体不会泄漏。

在发料阶段,首先将球筒内的密封装置打开,然后通过液压装置将内筒向下移动,使球筒底部与目标位置的管道连接。

接下来,通过控制液压装置的工作,使球筒内的空气被抽出,形成一个低压区域。

在这个低压区域中,球筒内的物料或流体会被推出到管道中。

一旦发料完成,密封装置会再次关闭,确保球筒内的物料或流体不会泄漏。

总结起来,清管收发球筒的工作原理主要是通过液压装置和密封装置的配合来实现的。

液压装置通过控制球筒的上下移动,以及在收料和发料阶段形成低压区域,从而实现管道中物料或流体的收发。

密封装置则起到密封球筒内物料或流体的作用,确保不会泄漏。

清管收发球筒在工业生产中应用广泛,特别适用于需要定量收发物料或流体的场合。

其工作原理简单可靠,操作方便,能够提高生产效率和工作安全性。

同时,由于采用了液压装置和密封装置,清管收发球筒的收发过程中不会对环境造成污染,符合环保要求。

收、发球筒的结构与作用

收、发球筒的结构与作用

收、发球筒的结构与作用
收、发球筒是一种常见的设备,用于收集和发射球类,例如乒
乓球、网球、壁球等。

它的结构通常包括一个圆柱形的筒体,上面
有一个开口用于放入球,下面有一个弹簧或者其他装置用于发射球。

首先,让我们来看看收球筒的结构和作用。

收球筒通常是一个
圆柱形的容器,可以容纳大量的球。

它的作用是收集球类,使得球
员在练习或比赛时更加方便地捡球。

球员可以将球直接打进收球筒,而不必费力地弯腰捡球,这样可以节省时间和精力,更加集中地进
行训练。

接着,我们来看看发球筒的结构和作用。

发球筒通常也是一个
圆柱形的容器,但它的底部通常有一个弹簧或者其他装置。

当球员
把球放入发球筒后,这个装置会把球弹射出来,使得球员可以更加
方便地接球练习。

发球筒的作用是帮助球员练习接球的技巧,提高
球员的反应速度和准确性。

总的来说,收、发球筒是非常实用的训练辅助设备,它们能够
帮助球员更加高效地进行练习,提高他们的技术水平。

同时,它们
也可以减少球员在练习中的体力消耗,使得训练更加愉快和有效。

因此,收、发球筒在体育训练中发挥着重要的作用,是不可或缺的装备之一。

清管器收发球筒产品介绍(工作原理)

清管器收发球筒产品介绍(工作原理)

一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。

清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。

该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验,其结构合理,开关灵活、方便,密封性能可靠,安装简便、运输方便;并经过各大油田以及多条长输管线运行考验,用户反映使用效果良好。

产品的最大特点是快速开启及快速关闭管道,快速发送或接收清管器。

提高输送能力,确保管道的安全运行,本产品安全性能高,易维护。

结构特点:清管器收/发球筒,材质和承压能力必须满足设计和介质要求。

可选用卡箍式、锁环式、插扣式等几种类型快开盲板,具有结构合理,密封性能好,启闭迅速,操作方便,安全可靠等优点。

同时,插扣式快开盲板具有开启方便、安全自锁(盲板自锁、防振、防松动、开启可二次卸压)等性能,使操作更加简洁、安全;卡箍式快开盲板除安全自锁外,还做到了盲板锁紧时,密封圈与密封面之间无相对转动,密封圈不易损坏,从而更好地保护了密封系统;锁环式与卡箍式快开盲板一样,具有较大的承压能力及良好的性能。

产品工作原理图g排收发球筒工作原理图发射清管器关闭阀d、f,打开阀e、c;打开快开盲板b,装入清管器,将清管器推入发球筒前部;关闭快开盲板b及阀c;关闭阀e,打开阀f、并缓开阀d,直至全部打开将清管器发出。

接受清管器打开阀e,关闭阀f、d;打开阀c,将收球筒内压力及污物排空;打开快开盲板b将清管器取出;关闭快开盲板b及阀c、e,打开阀f、d,恢复原始状态。

二、产品制造及验收标准GB150.1~GB150.4-2011 《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB/T985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.2-2008 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/T4712.1-2007 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》GB/T9119-2010 《板式平焊钢管制法兰》GB/T4622.2-2008 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》HG/T20592~20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/T97.2-2002 《A级平垫圈倒角型规格》。

清管器收发球筒产品介绍(工作原理)

清管器收发球筒产品介绍(工作原理)

一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。

清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。

该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验,其结构合理,开关灵活、方便,密封性能可靠,安装简便、运输方便;并经过各大油田以及多条长输管线运行考验,用户反映使用效果良好。

产品的最大特点是快速开启及快速关闭管道,快速发送或接收清管器。

提高输送能力,确保管道的安全运行,本产品安全性能高,易维护。

结构特点:清管器收/发球筒,材质和承压能力必须满足设计和介质要求。

可选用卡箍式、锁环式、插扣式等几种类型快开盲板,具有结构合理,密封性能好,启闭迅速,操作方便,安全可靠等优点。

同时,插扣式快开盲板具有开启方便、安全自锁(盲板自锁、防振、防松动、开启可二次卸压)等性能,使操作更加简洁、安全;卡箍式快开盲板除安全自锁外,还做到了盲板锁紧时,密封圈与密封面之间无相对转动,密封圈不易损坏,从而更好地保护了密封系统;锁环式与卡箍式快开盲板一样,具有较大的承压能力及良好的性能。

产品工作原理图g排收发球筒工作原理图发射清管器关闭阀d、f,打开阀e、c;打开快开盲板b,装入清管器,将清管器推入发球筒前部;关闭快开盲板b及阀c;关闭阀e,打开阀f、并缓开阀d,直至全部打开将清管器发出。

接受清管器打开阀e,关闭阀f、d;打开阀c,将收球筒内压力及污物排空;打开快开盲板b将清管器取出;关闭快开盲板b及阀c、e,打开阀f、d,恢复原始状态。

二、产品制造及验收标准GB150.1~GB150.4-2011 《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB/T985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.2-2008 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/T4712.1-2007 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》GB/T9119-2010 《板式平焊钢管制法兰》GB/T4622.2-2008 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》HG/T20592~20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/T97.2-2002 《A级平垫圈倒角型规格》。

电感应加热收球筒结构、工作原理及故障排除

电感应加热收球筒结构、工作原理及故障排除
电感应加热收球筒
电感应加热收球筒
新寨采油作业区员工培训
电感应加热收球筒
电感应加热收球装置 的结构:快开盲板、 连接盒、提蓝六方、 提篮杠杆、感应线圈、 装球提蓝、漏油筛网、 石英砂、防爆外壳、 进油口、出油口等。
新寨采油作业区员工培训
电感应加热收球筒
工作原理:电感应加热是将感应线圈缠绕在外筒 上,这样外筒体就作为空心变压器副绕组而直接 加热、传热良好。在外筒与线圈之间有50MM厚的 石英砂层,一方面阻止热量损失,另一方面防止 线圈过热,又利用石英砂的防爆性能,同时实现 磁屏蔽,提高人效率,收球时将收球装置的进出 口装置的阀门关闭,人工合上电源,温升至55度 ±5度时,电接点温度计接通,自动断开电源,操 作可靠。
故障现象1: 故障现象 收球筒手柄压下后,收球笼屉提不起来: 是由于收球笼连杆销钉断。 处理方法:改流程卸收球筒压力,更换连 处理方法 接销订,然后恢复收球筒的正常生产。
新寨采油作业区员工培训
电感应加热收球筒
故障现象2 收 球 筒 常 见 故 障 与 处 理 收球筒盖胶圈或法兰垫子刺漏: 原因: 原因:盖子未上紧或密封圈损坏;收球后未及时 打开收球筒出口阀门,收球筒被蜡堵塞等造成刺 漏。 处理方式: 处理方式:立即改直进大灌单量流程关闭收球筒 与大灌进口阀门,然后打开计量间通风,待油气 排完后方可进入计量间处理刺漏点,处理完后, 改回混合生产流程。
新寨采油作业区员工培训
电感应加热收球筒
收 球 筒 的 安 全 操 作 规 程
1、前将收球筒的旁通打开。 2、关掉收球筒的进出口闸门。 3、送电加热,加温到60度后切断电源,待温度下降 到30度时打开闸门防空,压力落零放空无声音时, 人站在收球筒人孔盖侧面取下安全销,用开启棒将 人孔缓慢打开,将提升蓝提起收球.

收球筒结构及维护

收球筒结构及维护

清管器收发球筒,适用于输油、气等管线清扫时接收或发送清管设备的统称。

它安装在管线两端,主要是由筒体、快开盲板、异径管、支座、短管等部分组成,具有结构简单、开关迅速、密封性能好、操作简便、耐腐蚀性好、安全可靠等优点。

其设计、制造参照GB150《钢制压力容器》。

清管器收发球筒按用途分为:P L型发射筒、PR型接收筒。

在安装和操作使用过程中,1.清管器收发球筒的规格和性能1.1公称直径:DN200~DN1600mm1.2设计压力:1.6~15MPa1.3试验压力:1.5×设计压力1.4使用温度:-19~100℃(若低于-19℃可根据用户要求选低温材料)1.5工作介质:原油、成品油、天然气1.6腐蚀余量:2mm安装尺寸可根据用户工艺及场地要求进行适当改变。

收球筒简图清管器收球筒主要由以下几个部件组成:1---快开盲板2---压力表接管3---安全阀接管4---筒体5---油、气进出口接管(出口为1个或2个)6---放气阀接管7---异径管8---接管9---后支架10---排污阀接管(1个或2个)11---前支架说明:1、收发球筒安全阀接管根据工艺需求决定是否设置。

2、收球筒油、气出口数量根据工艺需求决定1个或2个。

3、根据工艺要求,收发球筒油、气入口或出口放置在左侧或右侧均可。

文件使用3.安装3.1负责安装的单位根据鞍座的平面布置及尺寸浇注地基,浇注时,留地脚螺栓预埋孔。

3.2将收发球筒吊装到位,将地脚螺栓二次灌浆。

3.3将地脚螺栓、螺母紧固。

注意紧固时本设备采用两个鞍式支座,一端为滑动支座。

对于滑动鞍座的每根地脚螺栓都应采用两个螺母,每一个螺母拧紧后,倒退一圈,然后用第二个螺母锁紧。

3.4将鞍座接地。

3.5将各接管与工艺管线连接。

安装时注意事项:(1)、注意收发球筒的油、气入口、出口相对于盲板的左右方向性(从盲板或主管线看)。

(2)、与工艺管线连接时,不同管线不应斜交叉连接,以防卡住清管器。
