格宾挡墙的技术交底

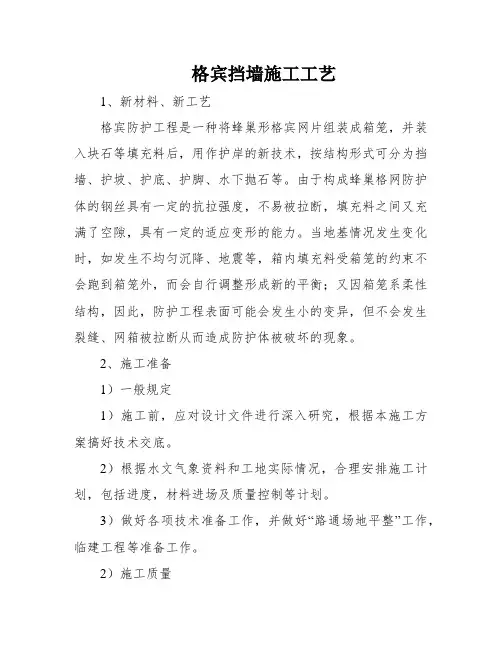

格宾墙的定义

格宾防护工程是一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护岸的新技术，按结构形式可分为挡墙、护坡、护底、护脚、水下抛石等。由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

2、施工准备

（1）一般规定

1）施工前，应对设计文件进行深入研究，根据本施工方案搞好技术交底。

2）根据水文气象资料和工地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划。

3）做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。

（2）施工质量

1）各分项目部须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。

2）指定专人负责测量工作，为现场施工及时准确的放线，提供

所需的测量资料。

3）格宾网施工基面施工测量的精度指标应符合以下要求：

平面位置允许误差±30mm -±40mm

高程允许误差±30mm

坡面不平整度的相对高度差允许范围±30mm

4）施工中对设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。

（3）机械、设备及材料准备

1）施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。

2）根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。

3）进场原材料和半成品必须经检验合格后，方可使用。

3、施工材料

（1）格宾网箱材料

1）格宾网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。钢丝材质必须符合GB\T700-1988标准规定，热镀锌必须符合GB\T15393-1994中的3.2条和3.3条规定。

2）格宾网必须为由专用机械纺织成的热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。

3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。

4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009、GB\T343-1994）的规定。

5）网片抗拉强度不小于30MPa，网孔为100×120mm，网丝不小于￠2.5 mm，边丝不小于￠3.2 mm。

6）格宾网必须有质量证书以及出厂合格证。

（2）填充料

1）填充料必须是坚固密实、耐风化好的石料，网箱内填充石直径不小于12cm，每块石头质量不小于5kg，70%以上宜采用大于30 kg 的块石，严禁使用风化石。

2）网箱石料必须有80%以上大于网孔孔径，且满足设计规定的粒径要求。

4、格宾网箱挡墙施工

（1）一般规定

1）格宾挡墙的基底及其密实度、基础网箱入土深度和轮廓线长度及宽度，要按图施工，符合设计要求。

2）现场如遇较差的地基土质时，另作地基处理，水中抛石及淤泥抛石挤淤处理后的地基必须符合设计要求。

3）格宾网箱砌体应符合下列要求：

网箱组砌体平面位置必须符合设计图纸要求。

网箱层与层间砌体应纵横交错、上下联结，严禁出现“通缝”。

每层网箱组均应适当放置“丁”字箱体。

砌体外露面应平整美观。

4）格宾墙墙后填料应符合设计要求，墙后填土宜分层夯实，每层填土厚度宜控制在20cm左右，墙后散抛石须分层抛填，每层的控制厚度为30cm。

（2）组装格宾箱

1）间隔网与网身应成90°相交，经绑扎形成长方形网箱组或网箱。

2）绑扎线必须是与网线同材质的钢丝。

3）每一道绑扎必须是双股线并绞紧。

4）构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：

间隔网与网身的四处交角各绑扎一道；

间隔网与网身交接处每间隔25cm绑扎一道；

间隔网与网身间的相邻框线，必须采用组合线联结。即用绑扎线—孔绕—圈接—孔绕二圈呈螺旋状穿孔绞绕联结。

5）网箱组间连接绑扎、应符合下列要求：

相邻网箱组的上下四角各绑扎一道；

相邻网箱组的上下框线或折线，必须每间隔25cm绑扎一道；

相邻网箱组的网片结合面则每平方米绑扎2处，必须将下方网箱一并绑扎，以求连成一体；

6）裸露部位的网片，应在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。

（3）填充料施工

1）格宾网箱内填充料的规格质量，必须符合设计要求。

2）必须同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满。

3）填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分四层投料为宜。

4）顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞。

5）填充材料容重应不小于1.70吨/立方米。

6）裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。

（4）网箱封盖施工

1）封盖必须在顶部石料砌垒平整的基础上进行。

2）必须先使用封盖夹固定每端相邻结点后，再加以绑扎。

3）封盖与网箱边框相交线，应每相隔25cm绑扎一道。

4）每层格宾网箱的施工步骤按4.2 4.4条进行。

5）在一层网箱施工完成后，宜将墙后填料及时填至与网箱相平，现碟砌上一层网箱。

6）用作抛石笼的格宾网箱或网箱组，制作程序应按4.2 4.4条进行。

5、质量控制

（1）一般规定
