风玫瑰图(风频图)Breeze rose diagram
修改浏览权限| 删除概念:在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。
前者为“风向玫瑰图”,后者为“风速玫瑰图(图二)”。
因图形似玫瑰花朵,故名。
画图所用的资料可以是一月内的或一年内的,但通常采用一个地区多年的平均统计资料,
风玫瑰图上所表示风的吹向(即风的来向),是指从外面吹向地区中心的方向。
风玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。
风玫瑰图

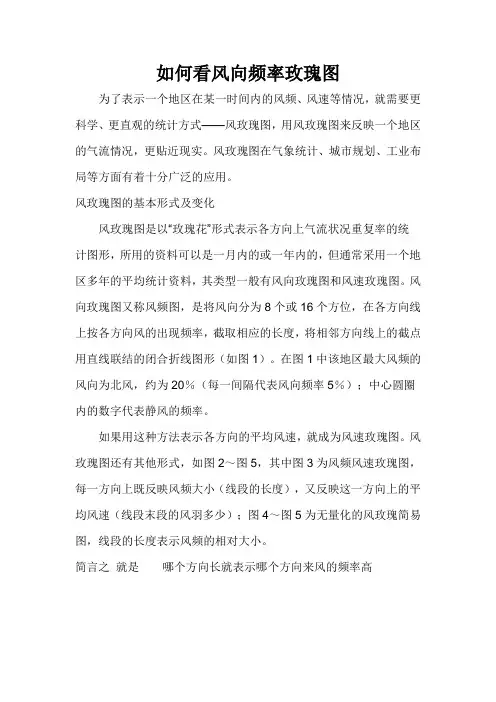

风向玫瑰图又称风频图,最常见的风玫瑰图是一个圆,圆上引出8条或16条放射线,它们代表不同的方向(图一),
在各方向线上按各方向风的出现频率,截取相应的长度,将相邻方向线上的截点用直线联结的闭合折线图形(如图四-1)。
在图四-1中该地区最大风频的风向为北风,约为20%(每一间隔代表风向频率5%);中心圆圈内的数字代表静风的频率。
有些风玫瑰图上还指示出了各风向的风速范围。
风玫瑰图还有其他形式,如图四-2~5,其中图四-3为风频风速玫瑰图,每一方向上既反映风频大小(线段的长度),又反映这一方向上的平均风速(线段末段的风羽多少);图四-4~5为无量化的风玫瑰简易图,线段的长度表示风频的相对大小。
图四
当然,我们可以用不同形式的折线范围表示不同季节的风频。
实例判读:
图三中甲,①>②,①为主导风向,②为最小风频;外面到中心的距离较大,为当地主导风向,如其主导方向相反,则为季风风向,如图三中乙图,其主导风向为东北——西南方向。
读取方法:
理解了风玫瑰图的画法和类型,读取就不应该是个难事了。
中学地理中最常见的是类似上面的图4,但没有表示风向的线,只有方向标和折线围出的闭合范围,那么在读取时,是不是可以这样理解:方向标又是一个数据坐标,中心为0,看某个方向的风频时,只要从坐标中心向该风向引出一条线,然后看在折线范围中的长度就可以了。
