航盛公司导航专车专用产品介绍
通用五菱宝骏510产品资料——【HSAE导航产品资料】
配套车型图片
目 录
1、 产品图片 2、产品信息 3、功能简介
一、产品图片
1.1 装车效果
一、产品图片
1.2 机器外观
外置8G地 图卡
二、产品信息
2.1 产品构成
供应商代码 8450555
航盛型号
K3件对应号
客户零件号
HS-N1167
AN.1167-R0000 AN.1167-R3300
三、功能简介
3.9 声音设置
开启3D音效，声场、用户音效功能被关闭
三、功能简介
3.9 通用、时间设置
导航TBT提示，在任何界面不错过导航信息 时间可GPS同步或手动调整
三、功能简介
3.9显示设置 系统信息
更换不同桌面背景、亮度，有不同的心情 功能操作有疑惑，“帮助”功能有答案
23517699 23953264
HS-V7610 AN.7610-R0000
23517698
共用
AN.7610-R0300 AN.7610-R1900
23952043 23952044
后视摄像头及GPS天线由车厂提供
配套机器由航盛与天宝二家供应商提供
零件名称 GPS导航系统
导航SD卡 多媒体播放器
点击关闭， 收音静音
三、功能简介
3.4 USB模式
支持模式
音视频播放 图文 浏览
音响调整
随机播放
音乐列表
循环播放
USB播放支持MP3、WMA、WAV、OGG、AAC等音频格式；支持MP4、AVI、RMVB、MPG、 MPEG、DAT等视频格式；支持JPEG、GIF、BMP等图片格式；支持TXT格式文本文件 注：最高支持32GB U盘 建议U盘容量小于8GB、曲目小于500首、文件夹少于30个的存 储设备，以获得最佳播放效果。
N2104北汽BJ40基本功能介绍1——【HSAE导航产品资料】
四、功能简介
主要功能
收音机
USB媒体播放
蓝牙音乐
蓝牙电话
IPOD
电阻触摸屏
倒车后视
AUX输入
方向盘控制
四、操作说明简要
1、面板按键功能介绍
序号 1 2 3
4
5 6 7
功能钮 操作功能
PWR 电源开关
VOL+ 音量增加
MODE 功能模式转换
EQ
音效模式转换，可选择平声、流行、摇滚古典、爵士、 用户
四、操作说明简要
3、蓝牙功能
在蓝牙连接中开启蓝牙连接，用手机搜索设备“hangsheng”， 然后连接此设备，
真诚服务客户，永远超前一步！
四、操作说明简要
4、导航功能
导航启动后的确认界面
导航界面
本机导航图资供应商易图通，导航部分具体操作方法Βιβλιοθήκη 导航说明书车机专用导航手册
真诚服务客户，永远超前一步！
四、操作说明简要
1、设置功能
1）在显示设置中可进行屏幕的亮度调节
真诚服务客户，永远超前一步！
四、操作说明简要
1、设置功能
2）在音响设置中可进行高低音、前后左右声道输出的 调节，也可选择平声、流行、摇滚、古典、爵士等模式。
真诚服务客户，永远超前一步！
VOL- 音量减小
SD
迷你SD卡（TF卡）插口
SETUP 功能设置键
序号 功能钮 操作功能
8
SEEK+
收音模式短按向上自动搜索电台，长按转为手动向上调节频 率；USB/IPOD模式短按向上选择曲目
9 BAND 收音模式短按为波段切换，长按开始自动搜台。
10 NAV 进入导航功能
11
车载终端指导手册PPT全面版本
上海航盛车载终端介绍中国车载电子航母企业打造百亿集团,成为世界级、国际化的汽车电子优秀供应商目录车载终端背景概述车载终端产品介绍车载终端接插件图解展示车载终端安装上线步骤图解车载终端注销/升级/测试常见问题答疑售后服务网络体系1背景概述1.2011年8月1日起，新出厂的旅游包车、三类以上班线客车和运输危险化学品、烟花爆竹、民用爆炸物品的车辆（以下简称两客一危车辆），在车辆出厂前应安装符合标准的车载终端。
对于不符合标准的车辆，工业和信息化部不予上车辆产品公告。
道路运输管理部门在为车辆办理道路运输证时，要检查车辆车载终端安装和工作情况。
凡未按规定安装符合标准的车载终端的新增车辆，交通运输部门不予核发道路运输证。
2.建设符合技术要求的系统平台。
《平台标准》分别对企业监控平台和交通运输部门监管平台的性能及功能提出了基本要求。
道路运输企业自建或委托卫星定位服务运营商建立的监控平台以及各级交通运输部门建设的监管平台都必须符合标准要求。
在此基础上，可根据自身需求，研究开发其他功能。
从2011年7月1日起，所有新安装的车载终端必须接入符合技术要求的系统平台。
系统平台如不符合《平台标准》的，要按《平台标准》技术要求尽快进行改造。
在系统平台改造过程中要采取有效措施，确保现有业务不受影响，并确保各级系统平台之间的互联互通。
各系统平台的改造工作，要在2011年底前完成。
交通运输部办公厅2011年4月12日印发交通运输办公厅通知交通部第一批车载终端企业公告车载终端及系统平台引用标准GB/T 19056 记录仪标准征求意见稿JT/T/794 道路运输车辆卫星定位系统车载终端技术要求GB 17859 计算机信息系统安全保护等级划分标准GB 20263 导航电子地图安全处理技术基本要求JT/T/796 道路运输车辆卫星定位系统平台技术要求 JT/T/796 道路运输车辆卫星定位系统平台技术要求标准宣贯材料JT/T 809 道路运输车辆卫星定位系统-平台数据交换JT/T 808 道路运输车辆卫星定位系统-终端通讯协议及数据格式本方案提及、引用、继承下列文件内容，下列文件对本方案的应用是必不可少的。

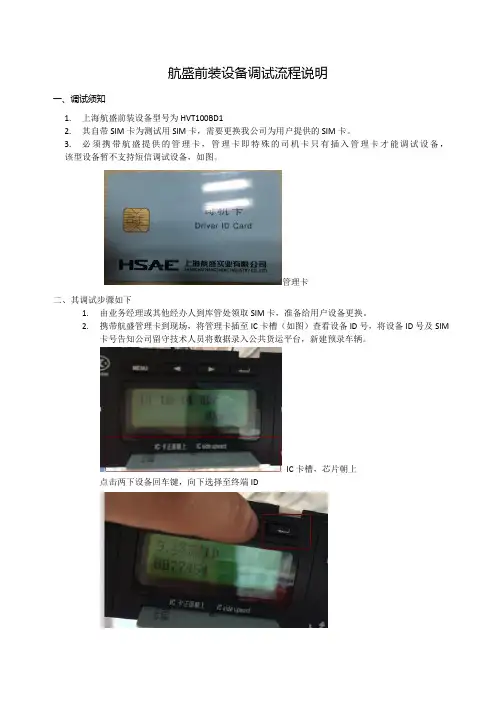

航盛前装设备调试流程说明
航盛前装设备调试流程说明
一、调试须知
1.上海航盛前装设备型号为HVT100BD1
2.其自带SIM卡为测试用SIM卡，需要更换我公司为用户提供的SIM卡。
3.必须携带航盛提供的管理卡，管理卡即特殊的司机卡只有插入管理卡才能调试设备，
该型设备暂不支持短信调试设备，如图。
管理卡
二、其调试步骤如下
1.由业务经理或其他经办人到库管处领取SIM卡，准备给用户设备更换。
2.携带航盛管理卡到现场，将管理卡插至IC卡槽（如图）查看设备ID号，将设备ID号及SIM
卡号告知公司留守技术人员将数据录入公共货运平台，新建预录车辆。
IC卡槽，芯片朝上
点击两下设备回车键，向下选择至终端ID
3.先将设备断电再将前面板装饰框取下，将设备两侧卡扣用力向内侧推，用力向外拉出设备，
卡扣如下图所示
4.取下设备后，将设备右侧SIM卡槽盖螺丝取下（使用小十字改锥），打开SIM卡槽更换SIM
卡，SIM卡槽如下图所示
5.更换完SIM卡后，启动设备，按MENU按钮，在菜单中选择第6项设置菜单，选择
回车按钮进入设置菜单，如下图所示
按左右按钮选择菜单上下选择在设置菜单中选择需要设置的选项
6.选择设置菜单中的第3项
进入菜单设置第一和第二中心IP及端口号
第一中心IP为域名端口号7008
第二中心IP为域名端口号7008
设置设备SIM卡号，注意：其中首位为0
按实际情况设置车牌号
按实际情况设置车牌颜色
查看设备ID。
C50航盛主机改完美凯立德教程
C50航盛主机改完美凯立德教程
必看：另外用一个U盘复制凯立德地图，原机的卡拿出来备份一下后格式化再回机器去（如果没有U盘或是读卡器加卡的另外找客服发升级方法）
1：将下载好的“NaviOne”、“Shx”2个文件拷入导航卡。
“upgrade”拷贝到U盘根目录。
2：将U盘插到车上USB接口。
3：将车机通电后关闭导航程序进入导航主机主界面，然后点设置。
（最好是将钥匙开至通电而不打火）
4：点击通用-产品信息-开始。
5：点击升级，系统开始自动安装完美凯立德。
6：安装完毕会出现如下界面(安装过程25分钟左右，中途不要动钥匙，不要关闭导航主机)：
7：长按方向盘左边的多功能按键“MODE”5秒导航主机关机，然后松开后再按“MODE”10秒导航主机开机。
8：现在按导航主机上的NAVI 开启完美凯立德。
日产精品产品资料N-1133——【HSAE导航产品资料】
零件名称 智能互联导航
二、产品信息
2.2主机接口定义
GPS天线
HDMI接口
预留端口
收音天线
USB接口
倒车后视 电源接口
三、功能简介
3.1面板功能简介
三、功能简介
3.2主要功能
三、功能简介
3.3收音功能
返回主 菜单
电台预置 列表
扫描自动存台 电台预扫描 返回上级
微调电台
向前搜素 有效电台
当前波段
东风日产 N1133（精品）产品资料
目 录
1、 产品图片 2、产品信息 3、功能简介 4、导航使用
配套车型图片
一、产品图片
1.1机器外观
二、产品信息
2.1产品构成
供应商代码 B091
航盛型号 M1133
零件号K3件对应号来自B94003RA0AZN.1133-R0000
分辨率1024*768 7寸电容屏
IOS手机互联
专用HDMI转接线，无法回控
首次与手机连接时，请打开“设置”--“通用”--“辅助功能”-“Assistive Touch”,跟踪速度调节到最大，然后关闭 Assistive Touch，需重新插拔HDMI线，使设置生效。
三、功能简介
3.6多媒体
音频支持后缀名为.AAC/MP3/WAV/FLAC的文件:图片支持后缀名为BMP/GIF/JPG/JPEG/PNG 视频支持后缀名为.MP4/MKV/RMVB/WMV/AVI的文件. U盘不能读，品牌U盘或兼容性问题
三、功能简介
3.7设置主界面
三、功能简介
时间调整功能
注意：关闭行车模式，可能造成驾驶员在行驶过程中使用手机功能导致驾驶分心，请 确保行车安全的情况下再关闭。
多媒体导航hs-jn9518培训资料.ppt
USB 2.0 地图卡 4GB
128M 导航WinCE 6.0 87.5-108Mhz 3 x 6 18组记忆 522-1620Khz 2 x 6 12组记忆
10.8 -15.6V -40~85度 -30~ 70度 NTSC/PAL 1Vp-p 75欧姆 1Vp-p 75欧姆
查看车辆周围环境，是否有遮挡物？
NO
GPS天线安装位置有无问题？ NO
更换GPS天线后是否恢复正常？ NO
主机故障
YES
YES
将车辆开至空旷地方
NO
GPS信号搜索跟周围环境有关，
详见使用说明导航部分。
YES 请依照正确安装进行安装
YES 更换GPS天线
航盛电子股份有限公司
五、导航部分
2、无导航提示音
< 5ma 40W x 4
航盛电子股份有限公司
二.产品功能
产品技术说明
项目
通用型
外观
通用外观
面板
多媒体 功能
液晶屏幕
异型面板 手写功能 BULE TOOTH
USB SD AUX IN
6.2inch
RGB (800*480 dot)
-辨识1秒左右
可支持
2.0 4G地图卡
可支持
二.产品功能
航盛电子股份有限公司
按一次■键，然后再次开始播放。
调节音量级。 关闭静音。 牢固安装本机。 选择适于本显示屏的设定。 请将音量调小。 检查连接。
更换USB设备。
正确连接。
航盛电子股份有限公司
故障诊断与排除说明
1 整体部分
5 导航部分
2 画面部分 收音机部分
3
6 多媒体部分 倒车影像部分
N1105(绅宝D60)基本功能介绍1——【HSAE导航产品资料】
五、基本功能介绍
7、AUX功能
将外部音乐播放设备通过适配连接线连接到本机后， 按主菜单上的AUX触摸键，画面将切换到AUX模式。
真诚服务客户，永远超前一步！
五、基本功能介绍
8、蓝牙功能
支持免提/私密切换，电话本等 功能。
真诚服务客户，永远超前一步！
五、基本功能介绍
配套时间 2014.8
主机
真诚服务客户，永远超前一步！
4
二、装车效果图
Байду номын сангаас
真诚服务客户，永远超前一步！
5
三、产品线束连接
1、主机与车上连接
USB插座 远程通讯接口
收音天线插座
GPS天线插座
真诚服务客户，永远超前一步！
电源插座
6
三、产品线束连接
2、主机电源连接插座定义
真诚服务客户，永远超前一步！
7
四、主要功能
9、远程通讯功能
此功能需用户开通才可使用。
远程通讯接口
注：此功能是由外挂的一个模块盒提
供，本多媒体主机只提供此功能的显
示及功能切换，如出现关于远程通讯
方面的故障，又不好判别是多媒体主
机还是远程通讯模块盒的故障时，可 通过在主机后面远程通讯接口插上U 盘，看是否能读出U盘里的数据（因 此接口为USB1.0的协议，所以在测试U 盘里最好只放一两首MP3的歌曲）， 如果能读出U盘里的数据，就说明多 媒体主机的此功能通讯基本是正常的。
6
DEST 进入导航目的地设置界面
7
MAP 进入导航模式
8
NET 进入远程通讯界面
序号 功能钮 9 VOL10 VOL+ 11 ▽ 12 △ 13 RADIO 14 出碟键 15 碟口
2014款导航产品(DA2.0)(JM8009)介绍资料1
新轩逸、 DA+导航模块 新骊威、 *新轩逸1.6级别需选 新阳光 购面板B94603RA0A
机密
2
一、概览-DA1.0DA2.0对比
14款Navi（DA 2.0）价格竞争力将得到改善。 →以B12D Navi为例，机器中将包括DA、导航模块、面板，无需另购配件。
DA 1.0 （13年底上市） 14款Navi（DA 2.0）
机密
13
四、产品销售话术
Q4：我有手机进行导航，为什么还需要你的产品？ A4：您说您已经有手机导航了，可以看得出您对时尚电子产品非常感兴趣的，那这款 产品很适合您： ①手机导航耗电量大，用不了多久就会没有电； 使用该款产品，手机有线连接到主机后，连接线是可以给手机充电的 ②手机屏幕大小有限，开车途中看起来不方便； 使用该款产品，连接主机可将图像放大到中控台，便于观看，有助于行车安全 ③手机声音大小有限； 使用该款产品，连接到主机必然要连接蓝牙，通过蓝牙可将音频传到车身扬声器 ④ 使用该款产品，手机已经连接主机，来电话的时候可以直接用主机接听，避免行车 打电话而违反交通法规
音乐功能:
在音乐界面中,可点 击“蓝牙音乐”进 入蓝牙音乐播放界 面。在蓝牙音乐播 放界面中可进行 “播放”，“暂 停”，“上一曲”， “下一曲”操作。
※温馨提示： 1、手机需要打开蓝牙功能才能播放蓝牙音乐。 2、手机互联使用状态下， 蓝牙音乐不可用； 需要断开MHL/HDMI线， 才能正常使用蓝牙音乐功能。
支持iPhone4S/5/5C/5S/6/6Plus, iOS6.0以上
支持全屏映射和双向回控功能 Android(720p,1080p), iPhone设备分辩率自动适应 HDMI设备接入自动检测，自动进行控制通道连接 手机端专属Car Mode APP, 符合车载用户的使用习惯，流畅的回控体验 USB多媒体播放方面： 支持mp3、wma、wav、M4A、MP2、AMR、FLAC等音频格式 支持mp4、avi、rmvb、rm、mov、asf、divx、wmv9、VOB等视频格式 支持JPG、BMP、GIF等图片格式
上海航盛-车载终端以及车联网渣土车功能应用介绍
1.1阳光渣土运营环境及需求分析
施工地拉渣土
门口冲洗
空车返 回
5-城10区K道M城路市道路
填海工程 建筑垃圾填埋场
大客户 散户
返程拉沙石
工况 运输全程路段两头路况差，中间路况好
工期紧张 路段限时段，白天出工少，一般夜间运输。
客户分类 工程承包公司（自有） 渣土运输公司（挂
详细信息请访问全国重点营运车辆联网联控信息服务网（/）。 交通运输部（章）
二○一二年九月十日
序号
平台名称
18 航盛车联网服务平台
平台类别 经营性企业监控平台
申请单位 上海航盛实业有限公司
平台编号 平台所在地
50206
上海市
平台运营要有五证：交通部796认证，公安部信息系统等级安全3级认证，工信部电信增值业务许可证。 以及正版地图/正版软件授权。
+
3.1--航盛车联网平台首批通过交通部认证
关于公布第2批符合道路运输车辆卫星定位系统标准的系统平台的公告 交通运输部公告 2012年第37号 20120918
根据《关于加强道路运输车辆动态监管工作的通知》（交运发〔2011〕80号）以及《关于认真贯彻〈道路运输车辆卫 星定位系统平台技术要求〉和〈道路运输车辆卫星定位系统车载终端技术要求〉两项标准的通知》（交运发〔2011〕158号） 的有关规定，天津市道路运输动态监管平台等13个符合道路运输车辆卫星定位系统标准的系统平台已通过技术审查和公示 程序，现予以公布。
左转向/ 右转向 制动灯/雾灯 远光灯/ 近光灯 开关量：车联网需要 渣土车合盖传感器 渣土车载货高度红外感应器 渣土车载重传感器 发动机控制CAN接口
核心方案 MCU：NXP LPC2478 定位：Ublox （GPS） 通讯：SimComm900 数据存储：
C5454+C5455(绅宝D70)基本功能介绍1——【HSAE导航产品资料】
HS-C5454/C5455 （北汽绅宝D70） 培训资料
客户服务部
适配车型
绅宝D70
目录
一、产品构成部件 二、装车效果图 三、产品线束连接 四、操作说明简要
真诚服务客户，永远超前一步！
3
一、产Байду номын сангаас构成部件
1、部件信息
航盛型号 HS-C5454（无功放）
HS-C5455
2、CD总成图片
零件名称 CD总成 CD总成
车厂件号 A00002355 A00000303
配套时间 2013.10 2013.10
主机
真诚服务客户，永远超前一步！
4
二、装车效果图
真诚服务客户，永远超前一步！
5
三、产品线束连接
1、主机与车上连接
收音天线插座
USB插座
电源插座
真诚服务客户，永远超前一步！
6
三、产品线束连接
2、主机电源连接插座定义
C5454
C5455
真诚服务客户，永远超前一步！
7
四、功能简介
主要功能
收音机
CD播放
USB播放
IPOD
AUX IN
方控
USB充电
真诚服务客户，永远超前一步！
航盛集团 上海星机高科 出租车 公交车GPS方案(公司,平台简介)9.22
航盛集团上海星机高科GPS 中国GPS研发运营中心出租车、公交车方案建议书二○一一年九月目录第1章公司简介 (4)第2章系统平台简介 (8)2.1系统概述 (8)2.2系统特点及优势 (8)第3章项目概述 (11)3.1需求背景 (11)3.2整个城市建立统一的出租车调度管理系统具有以下的优点 (11)第4章系统相关信息概述 (12)4.1相关技术介绍 (12)4.2使用公网的优势 (13)4.3系统可行性分析 (14)第5章系统结构 (16)5.1车载终端设备部分 (16)5.2无线通信链路 (16)5.3监控中心系统 (16)第6章系统特点 (17)第7章系统功能 (18)7.1车辆实时拍照 (19)7.2车辆安全报警 (19)7.3车辆定位跟踪 (19)7.4车辆语音通讯 (19)7.5车辆智能调度 (19)7.6车辆信息查询 (20)第8章车载终端部分 (20)8.1图像GPS车载终端 (20)8.2车辆终端特点 (20)8.3终端的可靠性 (21)8.4设计标准 (21)8.5使用条件 (22)8.6主要功能 (22)8.7终端设备技术指标 (25)F——“确认键”,确认当前选择 (26)G——“取消键”，取消当前动作，退出当前菜单，返回上级菜单 (26)H——“ok键”，确认当前选择，进入下一级菜单 (26)第9章监控中心部分 (27)9.1系统概述 (27)9.2多级构架 (27)9.3主要功能 (28)9.4分监控中心功能 (29)9.5网上监控功能 (29)9.6监控中心系统功能特点 (29)9.7主界面——V型菜单界面 (31)9.8监控中心系统功能 (31)第10章（出租车）车辆监控系统 (33)10.1网上出租车智能调度监控系统 (33)10.2车载终端设备 (34)10.3车载终端设备实现功能 (34)10.4监控中心系统实现功能 (36)10.5基本报表 (48)第11章系统方案配置清单 (56)第1章公司简介航盛集团成立于1993年，注册资本为2.1亿元人名币，员工人数为4000人,是一家集研发、生产、销售、售后服务、物流配送于一体,为汽车整车企业开发生产车载视听娱乐系统、智能导航及多媒体系统、车身控制集成系统、新能源汽车电池电机控制系统等产品的国家级高新技术企业。
航点导航-产品介绍-2011年新
可配：X7、RD2.3雷达
Q1基本款
Q1基本款-最新一代A5双核引擎平台 功能：GPS导航、MP3、MP4、RMVB格式视频播放，数码相册、电子
书、FM发射、唐诗宋词、游戏
• • • • • • • •
规格：
A5主控，600MHZ 内置128M+4G 触摸式5.0寸 TFT LCD 分辨率800*480 地图扩展TF卡槽 内置喇叭 内置GPS 天线 内置超大锂电池1200毫安 操作系统 WinCE 6.0
•
• • •
可配：X7、RD2.3雷达
Z1变形金刚
Z1变形金刚 功能：GPS导航、RMVB格式视频播放、MP3、MP4、数码相册、电子
书、FM发射、唐诗宋词、游戏
• • • • • • • •
规格：
A5双核引擎平台，600MHZ 内置128M+4G 触摸式5.0寸 TFT LCD 分辨率800*480 地图扩展TF卡槽 内置喇叭 内置GPS 天线 内置超大锂电池1200毫安 操作系统 WinCE 6.0 内置X7Q1电视版-CMMB电视导航主流产品 功能：GPS导航、CMMB电视、实时股票、电视可录、RMVB格式视频播放、
MP3、MP4、数码相册、电子书、FM发射、唐诗宋词、游戏
•
• • • •
规格：
A5双核引擎平台，600MHZ 内置128M+4G 触摸式5.0寸 TFT LCD 分辨率800*480 地图扩展TF卡槽 内置喇叭 内置GPS 天线 内置超大锂电池1200毫安 操作系统 WinCE 6.0
•
•
Z1变形金刚-电视版
Z1变形金刚-电视版 功能：GPS导航、 CMMB电视、实时股票、电视可录、RMVB格式视频
云度π3-N1189产品资料——【HSAE导航产品资料】
➢流量赠送（100M 10分钟通话）
由4s店与车主签订流量协议
手机远程控制
➢ 手机扫描二维码完成绑定 ➢ 灯光 ➢ 空调 ➢ 车窗 ➢ 天窗 ➢ 车门锁 ➢ 后备箱锁 ➢ 喇叭
版本信息
产品信息
供应商 代码
零件名称 高配MP5主机
3019 备注
低配MP5主机 显示屏
蓝牙模块 语音话筒
航盛型号 车厂零件号
K3零件号
N1189
A7900030 A7900050
AN.1189-R0000
P6086
A7900013 ZP6086-R0000
MP5主机内
外置非航盛
所有外设、连接线束非航盛提供
设置界面
蓝牙电话
➢ 单向蓝牙搜索 ➢ 蓝牙电话簿 ➢ 私密通话 ➢ 挂断电话 ➢ 电话簿搜索 ➢ 通话中拨号盘 ➢ 通话中MIC静音 ➢ 首字母快速查找
个人中心
➢ 当前账户 ➢ 账户切换 ➢ 账户添加 ➢ 退出当前账户
账号登录管理
➢点击左上角注册，完成账 号注册登录，可使用在线 歌曲、网络电台（不同用户登录，
车辆信息
➢剩余电量 ➢剩余里程 ➢诊断详情 ➢健康检查 ➢健康等级
行车记录仪
➢ 拍照 ➢ 录制 ➢ 图库 ➢ 视频 ➢ 碰撞视频录制
全景环视
➢ 雷达信息显示 ➢ 模式切换 ➢ 视角切换
C1 摄carlife
➢打开手机USB调试端口
区别
带全景 单摄像头
升级软件可互 用
机器外观
双 充 优行屏 4G 电 盘 车 视 天 接 接记频 线 口 口录线
功能简介
➢多媒体 ➢车辆信息 ➢行车记录（内置32GEMMC存储） ➢360环视 ➢手机互联（Carlife） ➢车辆健康 ➢空调控制 ➢蓝牙电话
