盾构隧道压浆质量问题处理措施
盾构区间质量缺陷处理施工方案 - 副本
盾构区间质量缺陷处理施工方案 - 副本1. 引言盾构施工是现代地下工程中常见的施工方式，其高效、节省成本的特点备受青睐。
然而，在盾构区间质量管理中，常常会出现一些质量缺陷，如地面下沉、管片错位等问题。
及时有效地处理这些质量缺陷对于确保工程质量和进度具有重要意义。
本文将就盾构区间质量缺陷处理施工方案进行探讨。
2. 质量缺陷类型在盾构区间施工过程中，可能出现的质量缺陷包括但不限于以下几种： - 地面下沉 - 管片错位 - 泥浆涌入 - 支护结构不稳定3. 处理方案3.1 地面下沉在发现盾构区间地面出现下沉现象时，应立即停止盾构推进工作，及时清理现场杂物，并进行地面随时进行监测。
如下沉现象较为严重，应考虑对下沉区域进行注浆加固，保障盾构隧道的安全施工。
3.2 管片错位管片错位是盾构区间常见的质量缺陷，一旦发现应尽快纠正。
在错位管片处进行局部拆除和重新安装，确保管片的稳固连接。
同时，对整个管片安装过程进行全面检查，提高防范漏装的措施。
3.3 泥浆涌入泥浆涌入会导致盾构工程受阻，影响施工进度。
一旦发现泥浆涌入情况，应及时停机，清理现场泥浆，并对泥浆管道、注浆口等部位进行检修，确保施工环境的清洁。
3.4 支护结构不稳定盾构区间支护结构的稳定对于工程的安全性至关重要。
发现支护结构不稳定时，应及时采取加固措施，如增加临时支撑、加固管片连接等，确保支护结构符合设计要求。
4. 结语盾构区间质量缺陷处理施工方案的制定对于保障工程的质量和进度有着重要的作用。
施工单位应加强对盾构工程质量管理的重视，及时发现和处理质量缺陷，确保盾构工程的顺利完成。
隧道施工中盾构法常见质量缺陷及措施
隧道施工中盾构法常见质量缺陷及措施一、隧道渗漏盾构法隧道施工中衬砌环的渗漏现象在目前施工中普遍存在，造成渗漏现象的原因有很多，其中主要原因归纳有以下几点：1.1 管片自身存在渗漏水现象造成管片自身出现渗漏水的原因主要有两个方面：首先是制作管片的混凝土质量有缺陷，混凝土使用的配合比、采用的浇捣工艺、养护方法和时间以及各种外加剂掺加量等都与管片的自防水效果密切相关；其次是管片的制作精度，国内外的盾构隧道施工经验表明，使用高精度的钢模可以大大提高管片的制作精度。
另外，管片制作精度将直接影响成型隧道管片环面平整度控制、管片安装精度等也是管片破损漏水现象的影响因素之一。
1.2 施工工艺以及后续操作不当引起的管片渗漏首先是管片背后注浆的施工，管片背后注浆是防水工程的一项重要环节，实施得好与坏，将直接影响到隧道施工的质量。
即使管片背后注浆一般用来控制地面的下沉，却实际上也是隧道防水的第一道防线。
所以注浆量不足不仅会造成隧道产生较大的后期沉降，也会影响管片防水效果。
其次是掘进过程中盾构姿态不当引起的渗漏，盾构机姿态不当主要包括盾构实际掘进轴线与设计轴线的偏差较大，盾尾与成型隧道管片间间隙不均匀造成盾盾尾挤压成型管片，容易造成管片之间错位，相邻管片的止水帶不能正常的重合压紧，从而导致渗漏，盾尾与管片间隙控制不当时甚至可能会造成管片外弧面碎裂，影响管片防水及结构性能。
1.3 管片选型不当引起的渗漏当盾尾间隙不均匀或过小，且管片选型不当时，在掘进的过程中容易造成管片外壁甚至止水条损坏，造成渗漏水情况的发生。
因此盾构管片选型的原则是：首先考虑线路的特点，再依据盾构机的姿态、千斤顶行程差和盾尾的间隙来选型。
二、管片裂纹盾构管片产生的裂纹在盾构施工中存在较多不利因素，如在管片开裂处漏水、崩裂掉角，在运营期漏水导致混凝土脱落甚至会给运营带来很大的安全隐患，减少使用寿命。
产生裂纹的原因有以下几种：2.1 管片在生产、运输过程中产生裂纹第一阶段是在盾构管片的制作过程中和管片脱模后的养护过程中处理不当造成的开裂，在管片表面产生的裂纹能够目测到；第二阶段则是在养护28 d以后，在吊卸、出厂运输和使用过程中出现的细微裂纹，管片受到较大的集中力作用，细微的裂纹就会迅速的扩展。

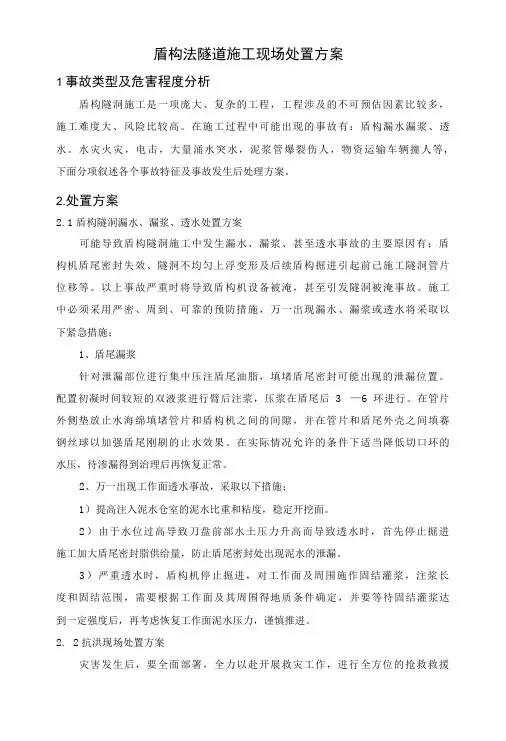

盾构法隧道施工现场处置方案
盾构法隧道施工现场处置方案1事故类型及危害程度分析盾构隧洞施工是一项庞大、复杂的工程，工程涉及的不可预估因素比较多，施工难度大、风险比较高。
在施工过程中可能出现的事故有：盾构漏水漏浆、透水。
水灾火灾，电击，大量涌水突水，泥浆管爆裂伤人，物资运输车辆撞人等, 下面分项叙述各个事故特征及事故发生后处理方案。
2.处置方案2.1盾构隧洞漏水、漏浆、透水处置方案可能导致盾构隧洞施工中发生漏水、漏浆、甚至透水事故的主要原因有；盾构机盾尾密封失效、隧洞不均匀上浮变形及后续盾构掘进引起前已施工隧洞管片位移等。
以上事故严重时将导致盾构机设备被淹，甚至引发隧洞被淹事故。
施工中必须采用严密、周到、可靠的预防措施，万一出现漏水、漏浆或透水将采取以下紧急措施；1、盾尾漏浆针对泄漏部位进行集中压注盾尾油脂，填堵盾尾密封可能出现的泄漏位置。
配置初凝时间较短的双液浆进行臂后注浆，压浆在盾尾后 3 —6环进行。
在管片外侧垫放止水海绵填堵管片和盾构机之间的间隙，并在管片和盾尾外壳之间填赛钢丝球以加强盾尾刚刷的止水效果。
在实际情况允许的条件下适当降低切口环的水压，待渗漏得到治理后再恢复正常。
2、万一出现工作面透水事故，采取以下措施；1）提高注入泥水仓室的泥水比重和粘度，稳定开挖面。
2）由于水位过高导致刀盘前部水土压力升高而导致透水时，首先停止掘进施工加大盾尾密封脂供给量，防止盾尾密封处出现泥水的泄漏。
3）严重透水时，盾构机停止掘进，对工作面及周围施作固结灌浆，注浆长度和固结范围，需要根据工作面及其周围得地质条件确定，并要等待固结灌浆达到一定强度后，再考虑恢复工作面泥水压力，谨慎推进。
2. 2抗洪现场处置方案灾害发生后，要全面部署，全力以赴开展救灾工作，进行全方位的抢救救援和应急处理。
要及时上报灾情和抗灾救灾情况，我项目部及时调查灾情，并向上级领导汇报情况;根据灾情，组织救灾队伍，赶赴现场开展救灾工作，抓紧修复损坏的城镇道路设施，防洪，排水设施，做好各项工作，把洪水灾害带来的损失减少最低程度, 保障员工正常的工作和生活在出现排洪沟可能出现不能完全满足要求的情况，使流水下溢对施工造成威胁，考虑到在流水过快时，会冲垮排洪沟，储备一定的麻袋作为临时堵漏的材料是必不可少的。
盾构法区间隧道工程质量通病及控制措施
序号
质量问题
控制措施
1
端头加固止水效果差
1、施工中应保持搅拌桩机底盘的水平和导向架的竖直,搅拌桩的垂直偏差不得超过1%；桩位的偏差不应大于50mm；成桩直径和桩长不得小于设计值。搅拌机喷浆提升的速度和次数应符合施工工艺的要求，并有专人记录。施工时如因故停浆，应将搅拌头下沉至停浆点以下0。5m处，待恢复供浆时再喷浆搅拌提升。若停机超过三小时，宜先拆卸输浆管路,并妥加清洗。
2、喷涂脱模剂前应先检查模具内表面是否留有混凝土残积物。脱模剂应用拖布均匀涂抹，务必使模具内表面均布脱模剂，如两端底部有淌流的脱模剂积聚，应用棉纱清理干净。
3、将侧模板向内轻轻推进就位，初步拧紧后用专用工具均衡用力拧到牢固，务必使吻合标线志完全对正，并拧紧螺栓。把侧模板与底模板由中间位置向两端顺序拧紧 ,以免导致模具变形。
4、加强连接螺杆保养，定期用黄油进行润滑保养。损坏的螺杆应及时进行维修，使其与该钢模型号匹配。
5、定期对管片模具进行维护保养，使各机械性能满足尺寸要求。
6、钢筋骨架、钢模组合好后，应对模具进行宽度和预埋件检查。
7、严格按照规范对生产的管片进行三环试拼装，以此检验模具精度.
5
混凝土管片外弧出现裂纹
1、在管片正式生产前，应完成混凝土配合比验证试验,并确定施工配合比，保证混凝土基本性能满足要求。
3、加强对管片密封槽、螺栓孔、结构本身关键部位检查验收。
4、加强盾构掘进、管片拼装质量控制，使用合格管片密封材料，确保管片密封质量，减小管片错台.
5、盾构掘进过程中勤测勤纠,每次的纠偏量应尽量小。
6、根据渗漏水情况及时进行同步注浆、二次注浆、堵漏处理。
10
成型隧道管片错台
盾构法隧道施工质量通病及防治措施[全面]
![盾构法隧道施工质量通病及防治措施[全面]](https://img.taocdn.com/s3/m/fe7dc6964b35eefdc9d3335a.png)
盾构法隧道施工质量通病及防治措施盾构法隧道施工的质量控制重点是建成的隧道实际轴线与设计轴线的一致性;另外,隧道的综合防水能力,隧道施工过程对地层的扰动、对周围环境的影响等也是反映隧道施工质量的重要指标.为了保证隧道施工质量能符合相关标准,对盾构法施工的每道施工工序的质量均应严格控制,保证各关键技术参数达到能控制工程质量标准的范围.第一节盾构进、出洞盾构进出洞是盾构法隧道施工中的一道关键工序.在进、出洞过程中,施工环节多,工作量集中,各工种交叉施工频繁,设备、人员众多,工作零乱,因此,加强质量管理和控制尤为重要.1、盾构基座变形1.1、现象在盾构进出洞过程中,盾构基座发生变形,使盾构掘进轴线偏离设计轴线.1.2、原因分析⑴盾构基座的中心夹角轴线与隧道设计轴线不平行,盾构在基座上纠偏产生了过大的侧向力;⑵盾构基座的整体刚度、稳定性不够,或局部构件的强度不足;⑶盾构姿态控制不好,盾构推进轴线与基座轴线产生较大夹角,致使盾构基座受力不均匀;⑷对盾构基座的固定方式考虑不周,固定不牢靠.1.3、预防措施⑴盾构基座形成时中心夹角轴线应与隧道设计轴线方向一致,当洞口段隧道设计轴线处于曲线状态时,可考虑盾构基座沿隧道设计曲线的切线方向放置,切点必须取洞口内侧面处;⑵基座框架结构的强度和刚度能克服出洞段穿越加固土体所产生的推力;⑶合理控制盾构姿态,尽量使盾构轴线与盾构基座中心夹角轴线保持一致;⑷盾构基座的底面与始发井的底板之间要垫平垫实,保证接触面积满足要求.1.4、治理方法⑴先停止推进,对已发生变形破坏的构件分析破坏原因,进行相应的加固.对需要调换的部件,先将盾构支撑加固牢靠,再调换被破坏构件;⑵盾构基座的变形确实严重,盾构在其上又无法修复和加固时,只能采取措施使盾构脱离基座,创造工作条件后对基座作修复加固.2、盾构后靠支撑位移及变形2.1、现象在盾构出洞过程中,盾构后靠支撑体系在受盾构推进顶力的作用后发生支撑体系的局部变形或位移.2.2、原因分析⑴盾构推力过大,或受出洞千斤顶编组影响,造成后靠受力不均匀、不对称,产生应力集中;⑵盾构后靠混凝土充填不密实或填充的混凝土强度不够;⑶组成后靠体系的部分构件的强度、刚度不够,各构件间的焊接强度不够;⑷后靠与负环管片间的结合面不平整.2.3、预防措施⑴在推进过程中合理控制盾构的总推力,且尽量使千斤顶合理编组,使之均匀受力;⑵采用素混凝土或水泥砂浆填充各构件连接处的缝隙,除充填密实外,还必须确保填充材料强度,使推力能均匀地传递至工作井后井壁.在构件受力前还应做好填充混凝土的养护工作;⑶对体系的各构件必须进行强度、刚度校验,对受压构件一定要作稳定性验算.各连接点应采用合理的连接方式保证连接牢靠,各构件安装要定位精确,并确保电焊质量以及螺栓连接的强度;⑷尽快安装上部的后盾支撑构件,完善整个后盾支撑体系,以便开启盾构上部的千斤顶,使后盾支撑系统受力均匀.2.4、治理方法⑴对产生裂缝或强度不够的缝隙填充料凿除,重新充填,并经过养护后达到要求强度再恢复推进;⑵对变形的构件进行修补及加固.根据推进油压及千斤顶开启数量计算出发生破坏时的实际推力,对后靠体系进行校验;⑶对于发现裂缝的接头及时进行修补.3、凿除钢筋混凝土封门产生涌土3.1、现象在拆除洞封门过程中,洞门前方土体从封门间隙内涌人工作井(接收井)内.3.2、原因分析⑴封门外侧土体加固方案不当或加固效果欠佳,自立性达不到封门拆除所需的施工时间;⑵地下水丰富,土体软弱自立性极差;⑶封门拆除工艺编制不合理或施工中发生意外,造成封门外土体暴露时间过长.3.3、预防措施⑴根据现场土质状况,制定合理的土体加固方案,并在拆封门前设置观察孔,检测加固效果,以确保在土体加固效果良好的情况下拆封门;⑵布置井点降水管,将地下水位降至能保证安全出洞水位;⑶根据封门的实际尺寸,制定合理的封门拆除工艺,施工安排周详,确保拆封门时安全、快速.3.4、治理方法创造条件使盾构尽快进入洞口内,对洞门圈进行注浆封堵,减少土体流失.4、盾构出洞段轴线偏离设计4.1、现象盾构出洞推进段的推进轴线上浮,偏离隧道设计轴线较大,待推进一段距离后盾构推进轴线才能控制在隧道轴线的偏差范围内.4.2、原因分析⑴洞口土体加固强度太高,使盾构推进的推力提高.而盾构刚出洞时,开始几环的后盾管片是开口环,上部后盾支撑还未安装好,千斤顶无法使用,推力集中在下部,使盾构产生一个向上的力矩,盾构姿态产生向上的趋势;⑵盾构正面平衡压力设定过高导致引起盾构正面土体拱起变形,引起盾构轴线上浮;⑶未及时安装上部的后盾支撑,使上半部分的千斤顶无法使用,将导致盾构沿着向上的趋势偏离轴线;⑷盾构机械系统故障造成上部千斤顶的顶力不足.4.3、预防措施⑴正确设计出洞口土体加固方案,设计合理的加固方法和加固强度.施工中正确把握加固质量,保证加固土体的强度均匀,防止产生局部的硬块、障碍物等;⑵施工过程中正确地设定盾构正面平衡土压;⑶及时安装上部后盾支撑,改变推力的分布状况,有利盾构推进轴线的控制,防止盾构上浮现象;⑷正确操作盾构,按时保养设备,保证机械设备的完好.4.4、治理方法⑴施工过程中在管片拼装时加贴楔子,调正管片环面与轴线的垂直度,便于盾构推进纠偏控制;⑵在管片拼装时尽量利用盾壳与管片间隙作隧道轴线纠偏,改善推进后座条件:⑶用注浆的办法对隧道作少量纠偏,便于盾构推进轴线的纠偏.5、盾构进洞时姿态突变5.1、现象盾构进洞后,最后几环管片往往与前几环管片存在明显的高差,影响了隧道的有效净尺寸.5.2、原因分析⑴盾构进洞时,由于接收基座中心夹角轴线与推进轴线不一致,盾构姿态产生突变, 盾尾使在其内的圆环管片位置产生相应的变化;⑵最后两环管片在脱出盾尾后,与周围土体间的空隙由于洞口处无法及时地填充,在重力的作用下产生沉降.5.3、预防措施⑴盾构接收基座要设计合理,使盾构下落的距离不超过盾尾与管片的建筑空隙;⑵将进洞段的最后一段管片,在上半圈的部位用槽钢相互连结,增加隧道刚度;⑶在最后几环管片拼装时,注意对管片的拼装螺栓及时复紧,提高抗变形的能力;⑷进洞前调整好盾构姿态,使盾构标高略高于接收基座标高.5.4、治理方法在洞门密封钢板未焊接以前,用整圆装置将下落的管片向上托起,纠正误差.6、盾构进、出洞时洞口土体大量流失6.1、现象进出洞时,大量的土体从洞口流入井内,造成洞口外侧地面大量沉降.6.2、原因分析⑴洞口土体加固质量不好,强度未达到设计或施工要求而产生塌方,或者加固不均匀, 隔水效果差,造成漏水、漏泥现象;⑵在凿除洞门混凝土或拔除洞门钢板桩后,盾构未及时靠上土体,使正面土体失去支撑造成塌方;⑶洞门密封装置安装不好,止水橡胶帘带内翻,造成水土流失:⑷洞门密封装置强度不高,经不起较高的土压力,受挤压破坏而失效;⑸盾构外壳上有突出的注浆管等物体,使密封受到影响;⑹进洞时未能及时安装好洞圈钢板;⑺进洞时土压力末及时下调,致使洞门装置被顶坏,大量井外土体塌入井内.6.3、预防措施⑴洞口土体加固应提高施工质量,保证加固后土体强度和均匀性;⑵洞口封门拆除前应充分做好各项进、出洞的准备工作;⑶洞门密封圈安装要准确,在盾构推进的过程中要注意观察,防止盾构刀盘的周边刀割伤橡胶密封圈.密封圈可涂牛油增加润滑性;洞门的扇形钢板要及时调整,改善密封圈的受力状况;⑷在设计、使用洞门密封时要预先考虑到盾壳上的凸出物体,在相应位置设计可调节的构造,保证密封的性能;⑸盾构进洞时要及时调整密封钢板的位置,及时地将洞口封好;⑹盾构将进入进洞口土体加固区时,要降低正面的平衡压力.6.4、治理措施⑴将受压变形的密封圈重新压回洞口内,恢复密封性能,及时固定弧形板,改善密封橡胶带的工作状态;⑵对洞口进行注浆堵漏,减少土体的流失.第二节盾构掘进盾构掘进是盾构法隧道施工的主要工序,要保证隧道的实际轴线和设计轴线相吻合, 并确保管片圆环拼装质量,使隧道不漏水,地面不产生大的变形.1、土压平衡式盾构正面阻力过大1.1、现象盾构推进过程中,由于正面阻力过大造成盾构推进困难和地面隆起变形.1.2、原因分析⑴盾构刀盘的进土开口率偏小,进土不畅通;⑵盾构正面地层土质发生变化;⑶盾构正面遭遇较大块状的障碍物;⑷推进千斤顶内泄漏,达不到其本身的最高额定油压;⑸正面平衡压力设定过大;⑹刀盘磨损严重.1.3、预防措施⑴合理设计进土孔的尺寸,保证出土畅通;⑵隧道轴线设计前,应对盾构穿越沿线作详细的地质勘查,摸清沿线影响盾构推进的障碍物的具体位置、深度,以使轴线设计考虑到这一状况;⑶详细了解盾构推进断面内的土质状况,以便及时优化调整土压设定值、推进速度等施工参数;⑷经常检修刀盘和推进千斤顶,确保其运行良好;⑸合理设定平衡压力,加强施工动态管理,及时调整控制平衡压力值.1.4、治理方法⑴采取辅助技术,尽量采取在工作面内进行障碍物清理,在条件许可的情况下,也可采取大开挖施工法清理正面障碍物;⑵增添千斤顶,增加盾构总推力.2、泥水加压平衡式盾构正面阻力过大2.1、现象盾构推进过程中,由于正面阻力过大造成盾构推进困难.2.2、原因分析⑴泥水平衡系统不能建立或泥水压力过大;⑵盾构刀盘的进土开口率偏小,进土不畅通;⑶盾构正面地层土质发生变化;⑷盾构正面遭遇较大块状的障碍物;⑸推进千斤顶内泄漏,达不到其本身的最高额定油压.2.3、预防措施⑴严格控制泥水质量,准确设定泥水平衡压力、推进速度等施工参数,同时确保泥水输送系统的正常运行;⑵详细了解盾构推进断面内的土质状况,以便及时优化调整平衡压力设定值、推进速度等施工参数,同时配制与土质相适应的泥水;⑶在盾构穿越沿线做好详尽的地质勘查,事先清除障碍物或调整设计轴线;⑷经常检修推进千斤顶,确保其运行良好.2.4、治理方法⑴与土压平衡盾构一样;⑵增添千斤顶,增加盾构总推力.3、土压平衡盾构正面平衡压力的过量波动3.1、现象在盾构推进及管片拼装的过程中,开挖面的平衡土压力发生异常的波动,与理论压力值或设定压力值发生较大的偏差.3.2、原因分析⑴推进速度与螺旋机的旋转速度不匹配;⑵当盾构在砂土土层中施工时,螺旋机摩擦力大或形成土塞而被堵住,出土不畅,使开挖面平衡压力急剧上升;⑶盾构后退,使开挖面平衡压力下降;⑷土压平衡控制系统出现故障造成实际土压力与设定土压力的偏差.3.3、预防措施⑴正确设定盾构推进的施工参数,使推进速度与螺旋机的出土能力相匹配;⑵当土体强度高,螺旋机排土不畅时,在螺旋机或土仓中适量地加注水或泡沫等润滑剂,提高出土的效率.当土体很软,排土很快影响正面压力的建立时,适当关小螺旋机的闸门,保证平衡土压力的建立;⑶管片拼装作业,要正确伸、缩千斤顶,严格控制油压和伸出千斤顶的数量,确保拼装时盾构不后退;⑷正确设定平衡土压力值以及控制系统的控制参数;⑸加强设备维修保养,保证设备完好率,确保千斤顶没有内泄漏现象.3.4、治理方法⑴向切削面注入泡沫、水、膨润土等物质,改善切削进入土仓内的土体的性能,提高螺旋机的排土能力,稳定正面土压;⑵维修好设备,减少液压系统的泄漏;⑶对控制系统的参数重新进行设定,满足使用要求.4、泥水加压平衡盾构正面平衡压力过量波动、现象在泥水加压平衡盾构推进及拼装的过程中,开挖面的泥水压力发生异常的波动,与理论压力值或设定压力值发生较大的偏差.4.1、原因分析⑴泥水加压平衡盾构的排泥口堵塞,排泥不畅,而此时送泥管却仍在送泥水,导致开挖面的泥水压力瞬间上升,超出设定压力;⑵泥水系统的各施工参数设定不合理,泥水循环不能维持动态平衡;⑶泥水系统中的某些设备故障如泥水管路中接头泄露,排泥泵的叶轮磨损,控制阀的开关不灵活等,使泥水输送不正常,正面平衡压力过量波动;⑷拼装时盾构后退,使开挖面平衡压力下降;⑸正常情况下,当盾构停止推进的时间较长,开挖面平衡压力下降时,可以通过送泥管向开挖面补充泥水而提高压力,恢复平衡.而拆接泵管时,由于接泵管的速度慢,就会使开挖面平衡压力因得不到补充而下降.4.2、预防措施⑴在盾构的排泥吸口处安装搅拌机或粉碎机,保证吸口的畅通,排泥泵前的过滤器要经常进行清理,保证不被堵塞;⑵正确地设定泥水系统的各项施工参数,包括泥浆的密度、粘度、压力、流量等,以确保开挖面支护的稳定性;⑶对泥水系统的各运转部件定期进行检修保养,保证各设备的正常运转.在泥水系统的操作过程中要做到顺序正确,避免误操作引起压力波动;⑷管片拼装作业,要正确伸、缩千斤顶,严格控制油压和伸出千斤顶的数量,确保拼装时盾构不后退;⑸在泥水系统中设计一个单独的补液系统,以在送泥管被拆开时对泥水仓进行加压, 保证泥水仓压力的稳定.4.3、治理方法⑴遇到盾构正面吸泥口堵塞,应立即进行逆洗处理,每次逆洗的时间控制在2—3米in:⑵如多次逆洗达不到清除堵塞的目的,可采用压缩空气置换平衡仓内泥水,在确保安全前提下由气压工进入泥水仓清除堵塞物;⑶对损坏的设备要及时进行修复或更新,对泥水平衡控制系统的参数设定进行优化, 做到动态管理;⑷当发现泥水流动不畅时,可及时地转换为旁路状态,通过各个设备的运转情况和相应的泥水压力及流量判断管路堵塞的位置及堵塞的原因,并及时采取措施排除故障.5、土压平衡盾构螺旋机出土不畅5.1、现象螺旋机螺杆形成“土棍”,螺旋机无法出土,或螺旋机内形成阻塞,负荷增大,电动机无法带动螺旋机转动,不能出土.5.2、原因分析⑴盾构开挖面平衡压力过低,无法在螺旋机内形成足够压力,螺旋机不能正常进土, 也就不能出土;⑵螺旋机螺杆安装与壳体不同心,运转过程中壳体磨损,使叶片和壳体间隙增大,出土效率降低;⑶盾构在砂性土及强度较高的黏性土中推进时,土与螺旋机壳体间的摩擦力大,螺旋机的旋转阻力加大,电动机无法转动;⑷大块的漂砾进入螺旋机,卡住螺杆;⑸螺旋机驱动电动机因长时间高负荷工作,过热或油压过高而停止工作.5.3、预防措施⑴螺旋机打滑时,把盾构开挖面平衡压力的设定值提高,盾构的推进速度提高,使螺旋机正常进土;⑵螺旋机安装时要注意精度,运转过程中加强对轴承的润滑;⑶降低推进速度,使单位时间内螺旋机的进土量降低,螺旋机电动机的负荷降低;⑷在螺旋机中加注水、泥浆或泡沫等润滑剂,使土与螺旋机外壳的摩擦力降低,减少电动机的负荷.5.4、治理方法⑴打开螺旋机的盖板,清理螺旋机的被堵塞部位;⑵将磨损的螺旋机螺杆更换.6、泥水平衡盾构吸口堵塞6.1、现象在泥水平衡盾构施工过程中,排泥不畅,造成送、排泥流量严重失调,从而破坏开挖面泥水平衡.6.2、原因分析⑴盾构土舱的土体中含有大块状障碍物;⑵盾构土舱内搅拌机搅和不匀,致使吸口处沉淀物过量积聚;⑶泥水管路输送泵故障,致使排泥流量小于送泥流量;⑷泥水指标不合要求,不能有效形成盾构开挖面的泥膜.6.3、预防措施⑴及时调整各项施工参数,在推进过程中尽量保持推进速度、开挖面泥水压力的平稳;⑵确保各搅拌机的正常运转,以达到拌和均匀;⑶对泥水输送管路及泵等设备经常保养检修,确保泥水输送的畅通;⑷根据施工工况条件,及时调整泥水指标,确保泥膜的良好形成,以使盾构切削土体始终处于良性循环状态下.6.4、治理方法⑴如吸口轻微遭堵,应相应降低推进速度,同时按技术要求进行逆洗;⑵如吸口遭堵严重,应采取相应技术措施,在确保安全的前提下,及时组织力量,由施工人员进入土舱清除障碍物.7、盾构掘进轴线偏差7.1、现象盾构掘进过程中,盾构推进轴线过量偏离隧道设计轴线,影响成环管片的轴线.7.2、原因分析⑴盾构超挖或欠挖,造成盾构在土体内的姿态不好,导致盾构轴线产生过量的偏移;⑵盾构测量误差,造成轴线的偏差;⑶盾构纠偏不及时,或纠偏不到位;⑷盾构处于不均匀土层中,即处于两种不同土层相交的地带时,两种土的压缩性、抗压强度、抗剪强度等指标不同;⑸盾构处于非常软弱的土层中时,如推进停止的间歇太长,当正面平衡压力损失时会导致盾构下沉;⑹拼装管片时,拱底块部位盾壳内清理不干净,有杂质夹杂在相邻两环管片的接缝内,就使管片的下部超前,轴线产生向上的趋势,影响盾构推进轴线的控制;⑺同步注浆量不够或浆液质量不好,泌水后引起隧道沉降,而影响推进轴线的控制;⑻浆液不固结使隧道在大的推力作用下引起变形.7.3、预防措施⑴正确设定平衡压力,使盾构的出土量与理论值接近,减少超挖与欠挖现象,控制好盾构的姿态;⑵盾构施工过程中经常校正、复测及复核测量基站;⑶发现盾构姿态出现偏差时应及时纠偏,使盾构正确地沿着隧道设计轴线前进;⑷盾构处于不均匀土层中时,适当控制推进速度,多用刀盘切削土体,减少推进时的不均匀阻力.也可以采用向开挖面注入泡沫或膨润土的办法改善土体,使推进更加顺畅;⑸当盾构在极其软弱的土层中施工时,应掌握推进速度与进土量的关系,控制正面土体的流失;⑹拼装拱底块管片前应对盾壳底部的垃圾进行清理,防止杂质夹杂在管片间,影响隧道轴线;⑺在施工中按质保量做好注浆工作,保证浆液的搅拌质量和注入的方量.7.4、治理方法⑴调整盾构的千斤顶编组或调整各区域油压及时纠正盾构轴线;⑵对开挖面作局部超挖,使盾构沿被超挖的一侧前进;⑶盾构的轴线受到管片位置的阻碍不能进行纠偏时,采用楔子环管片调整环面与隧道设计轴线的垂直度,改善盾构后座面.8、泥水加压平衡盾构施工过程中隧道上浮8.1、现象泥水加压平衡盾构施工过程中,随着盾构的不断向前推进,成环隧道呈上浮现象.8.2、原因分析⑴盾构切口前方泥水后窜至盾尾后,使管片处于悬浮状态;⑵同步注浆效果欠佳,未能有效地隔绝正面泥水;⑶管片连接件未及时拧紧;⑷盾构推进一次纠偏量过大,对地层产生了过大扰动.8.3、预防措施⑴提高同步注浆质量,缩短浆液初凝时间,使其遇泥水后不产生劣化;⑵提高注浆与盾构推进的同步性,使浆液能及时充填建筑空隙,建立盾尾处的浆液压力.同时加强隧道沉降监测,当发现隧道上浮呈较大趋势时,立即采取对已成环隧道进行补压浆措施;⑶及时复紧已成环隧道的连接件.8.4、治理方法在盾尾后隧道外周压注双液浆形成环箍(必要时采用聚氨酯),以隔断泥水流失路径. 9、盾构过量地自转9.1、现象盾构推进中盾构发生过量的旋转,造成盾构与车架连接不好,设备运行不稳定,增加测量、封顶块拼装等困难.9.2、原因分析⑴盾构内设备布置重量不平衡,盾构的重心不在竖直中心线上而产生了旋转力矩;⑵盾构所处的土层不均匀,两侧的阻力不一致,造成推进过程中受到附加的旋转力矩;⑶在施工过程中刀盘或旋转设备连续同一转向,导致盾构在推进运动中旋转;⑷在纠偏时左右千斤顶推力不同及盾构安装时千斤顶轴线与盾构轴线不平行.9.3、预防措施⑴安装于盾构内的设备作合理布置,并对各设备的重量和位置进行验算,使盾构重心位于中线上或配置配重调整重心位置于中心线上;⑵经常纠正盾构转角,使盾构自转在允许范围内;⑶根据盾构的自转角,经常改变旋转设备的工作转向.9.4、治理方法⑴可通过改变刀盘或旋转设备的转向或改变管片拼装顺序来调节盾构的自转角度;⑵盾构自转量较大时,可采用单侧压重的方法纠正盾构转角.10、盾构后退10.1、现象盾构停止推进,尤其是拼装管片的时候,产生后退的现象,使开挖面压力下降,地面产生下沉变形.10.2、原因分析⑴盾构千斤顶自锁性能不好,千斤顶回缩;⑵千斤顶大腔的安全溢流阀压力设定过低,使千斤顶无法顶住盾构正面的土压力;⑶盾构拼装管片时千斤顶缩回的个数过多,并且没有控制好最小应有的防后退顶力.10.3、预防措施⑴加强盾构千斤顶的维修保养工作,防止产生内泄漏;⑵安全溢流阀的压力调定到规定值;⑶拼装时不多缩千斤顶,管片拼装到位及时伸出千斤顶到规定压力.10.4、治理方法盾构发生后退,应及时采取预防措施防止后退的情况进一步加剧,如因盾构后退而无法拼装,可进行二次推进.11、盾尾密封装置泄漏11.1、现象地下水、泥及同步注浆浆液从盾尾的密封装置渗漏进入盾尾的盾壳和隧道内,严重影响工程进度和施工质量,甚至对工程安全带来灾难.11.2、原因分析⑴管片与盾尾不同心,使盾尾和管片间的空隙局部过大,超过密封装置的密封功能界限;⑵密封装置受偏心的管片过度挤压后,产生塑性变形,失去弹性,密封性能下降;⑶盾尾密封油脂压注不充分,盾尾钢刷内侵入了注浆的浆液并固结,盾尾刷的弹性丧失,密封性能下降;⑷盾构后退,造成盾尾刷与管片间发生刷毛方向相反的运动,使刷毛反卷,盾尾刷变形而密封性能下降;⑸盾尾密封油脂的质量不好,对盾尾钢丝刷起不到保护的作用,或因油脂中含有杂质堵塞泵,使油脂压注量达不到要求.11.3、预防措施⑴严格控制盾构推进的纠偏量,尽量使管片四周的盾尾空隙均匀一致,减少管片对盾尾密封刷的挤压程度;⑵及时、保量、均匀地压注盾尾油脂;⑶控制盾构姿态,避免盾构产生后退现象;⑷采用优质的盾尾油脂,要求有足够的粘度、流动性、润滑性、密封性能.11.4、治理方法⑴对已经产生泄漏的部位集中压注盾尾油脂,恢复密封的性能;⑵管片拼装时在管片背面塞人海绵,将泄漏部位堵住;⑶有多道盾尾钢丝刷的盾构,可将最里面的一道盾尾刷更换,以保证盾尾刷的密封性;⑷从盾尾内清除密封装置钢刷内杂物.12、泥水加压平衡盾构施工过程中地面冒浆12.1、现象在泥水平衡盾构施工过程中,盾构切口前方地表出现冒浆.12.2、原因分析⑴盾构穿越土体发生突变(处于两层土断层中),或盾构覆土厚度过浅;⑵开挖面泥水压力设定值过高;⑶同步注浆压力过高;。
盾构隧道质量问题的分析与防治(讲义)
盾构施工中隧道质量问题的分析与防治措施前言盾构施工工法在国内近年新兴的机械化施工作业，由于盾构工法较传统的矿山法施工作业安全、自动化程度高、工人劳动强度低，越来越受人民欢迎。
盾构工法经过在国内十年的施工实践，盾构工法逐步被人们所认识和了解，虽然盾构工法有很多的优点，但其缺点所不少，如盾构施工中发生错台、隧道侵限等质量问题，没法返工，留下工程永久性的质量缺陷，质量问题重点为预控。
因此，施工过程中的质量管理越来越受人们所重视，不断探索施工质量预控制技术，不但可以提高施工质量水平和企业的技术管理水平，同时有利于避免质量、安全事故，降低施工成本。
质量管理关键在于发现问题，分析问题，采取应对措施和预防措施，总结经验，不断提高工程质量的管理。
一、盾构隧道常见的质量问题1、隧道轴线偏差较大：规范要求盾构隧道施工过程中高程和平面偏离中心线允许范围为+50 mm；地铁建成后，中线允许偏差为+100 mm，当衬砌结构高程及平面偏差超过+100 mm将入侵建筑限界（简称轴线侵限），一般通过调线调坡来解决轴线超线问题，如果超出调线调坡允许范围，将会导致建筑物丧失部分使用功能。
2、盾构隧道渗漏：指隧道管片纵环接缝之间或结构表面出现湿渍、滴水、线漏和漏泥砂等现象。
一般盾构隧道工程的防水等级为二级，二级防水的具体要求为：结构表面不允许漏水，表面可有少量湿渍，总湿渍面积不应大于总防水面积的6/1000；任意 100m2防水面积上的湿渍不超过4处，单个湿渍的最大面积不大于0.2 m2。
3、隧道管片错台即为每相邻管片的高差和纵向相邻环管片的高差，规范要求错台高差控制为：管片在盾尾内拼装完成后，每环管片相邻高差 5 mm，纵向相邻环管片高差6 mm；地铁建成后，每环管片相邻允许高差10 mm，纵向相邻环管片允许高差15 mm。
隧道管片偏差超出允许范围，既影响隧道表观质量和整体结构受力，也容易造成隧道轴线超限。
4、管片破损：砼管片在运输、拼装及其它外力作用下，管片缺棱掉角等砼开裂、破碎现象。
盾构施工中常见的问题及处理措施
前言盾构施工工法在国内近年流行的机械化施工作业，由于盾构工法较传统的矿山法施工作业安全、自动化程度高、工人劳动强度低，越来越受施工单位欢迎。
盾构工法经过在国内多年的施工实践，盾构工法逐步被人们所认识和了解，虽然盾构工法有不少的优点，但其缺点也不少，如盾构施工中发生错台、管片破损等质量问题，没法返工，留下工程永久性的质量缺陷，质量问题重点为预控。
因此，施工过程中的风险管理越来越受人们所重视，不断探索施工风险预控制技术，非但可以提供施工质量水平和企业的技术管理水平，同时有利于避免质量、安全事故，降低施工成本。
风险管理关键在于发现问题，分析问题，采取应对措施和预防措施，总结经验，不断提高工程风险的管理。
现本文以表格的形式对盾构施工过程中的一些质量问题分类概述，并找出问题产生的原因，进而提出处理措施。
见下表：拆除封门时浮现涌水、流砂洞口土体流失盾构推进轴线偏离设计轴线封门外侧加固土体强度低地下水发生变化封门外土体暴露时间太长洞口土体加固效果不好洞口密封装置失效掘进面土体失稳盾构基座变形盾构后靠支撑发生位移或者变形出洞推进时盾构轴线上浮1.创造条件使盾构尽快进入洞口，并对洞门圈进行加固封堵，如双液注浆、直接冻结等2.加强监测，观测封门附近、工作井和周围环境的变化。
3.加强工作井的支护结构体系1.洞口土体加固应提高施工质量，保证加固后土体强度和均匀性；2.洞门密封圈安装要准确，在盾构推进的过程中要注意观察，防止盾构刀盘的周边刀割伤橡胶密封圈；密封圈可涂牛油增加润滑性；洞门的扇形钢板要及时调整，改善密封圈的受力状况；3.在设计、使用洞门密封时要预先考虑到盾壳上的凸出物体，在相应位置设置可调节的构造，保证密封的性能；1.盾构基座中心夹角轴线应与隧道设计轴线方向保持一致，当洞口段隧道设计轴线处于曲线状态时，可考虑盾构基座沿隧道设计曲线的切线方向放置，切点必须取洞口内侧面处；2.对基座框架结构的强度和刚度进行验算，以满足出洞时盾构穿越加固土体所产生的推力要求；3.控制盾构姿态，尽量使盾构轴线与盾构基座中心夹角轴线保持一致；4.盾构基座的底面与始发井的底板之间要垫平垫实，保证接触面积满足要求；5.在推进过程中合理控制盾构的总推力，使千斤顶合理编组，避免浮现不均匀受力后盾系统浮现失稳掘进面土体失稳反力架失效负环管片破坏钢支撑失稳正面土压力选择不当地质条件发生变化施工人员违规操作掘进速度出土速度施工机械浮现故障1.对体系的各构件必须进行强度、刚度校验，对受压构件一定要作稳定性验算。
盾构隧道施工中经常出现的问题与处理（精选）
盾构隧道施工中经常出现的问题与处理（精选）第一篇：盾构隧道施工中经常出现的问题与处理（精选）盾构隧道施工中经常出现的问题与处理摘要：当前盾构隧道施工在建设中得到了广泛的应用，但是其在掘进过程中安全问题多，必须加强地铁隧道施工的质量管理。
本文首先具体探讨了盾构隧道施工中经常出现的问题，然后论述了处理方法：合理的地质选线与勘察、掘进对土体的影响、盾构管片上浮、刀盘下沉、渗漏治理、监测施工信息。
关键词：地铁隧道；盾构掘进；土质稳定；管片上浮、刀盘下沉、渗漏治理、监测信息随着城市快速轨道交通的迅猛发展和修筑技术的不断提高，不可避免地出现地铁隧道进行盾构施工问题，但是盾构隧道施工安全依靠性比较强，很容易出现安全问题。
但目前我国地下隧道设计技术规范与施工技术规范对盾构隧道施工时应考虑的问题及其解决方法与措施涉及很少，使工程技术人员常盲目或片面地处理所遇到的工程问题。
本文为此具体探讨了盾构隧道施工中经常出现的问题与处理方法。
盾构法与隧道施工盾构法是指在地面下暗挖隧道的一种施工方法，隧道采用盾构法对地下铁道、上下水管道、电力通讯、公用设施等各种隧道建设具有明显优点。
但是受地下管网建设和轨道交通规划影响，盾构隧道不但将穿越地面建筑物林立的已建区，还将空间跨越各类已有地下建筑物，但施工中容易出现各种安全问题。
比如当前盾构隧道多年以来一直是建设安全问题集中的地段，也是影响地铁造价和营运水平的重要因素，同时盾构的存在也给隧道施工工程质量带来了隐患。
盾构隧道施工中的安全控制措施 2.1 合理选线与地质勘察地铁是一项多专业、多系统、综合性强而复杂的特大型系统工程。
其中线路是地铁系统中最基本的系统专业，凡是修建地铁，首先要确定线路走向和车站分布，才能进行建筑结构工程和各种设计系统的设计和施工。
线路走向和车站分布是否合理，也影响到建设期的造价和运营期的效益。
所以线路专业是地铁的先行专业，是地铁系统设计的基础。
地铁不仅是城市交通的重要组成部分，而且是城市建设和规划中不可分割的重要部分。
隧道质量问题分析与对策
盾构施工中隧道质量问题分析与防治一、隧道轴线偏差原因分析及对策：1、自动导向系统发生偏差导致的轴线偏差。
输入数据错误、全站仪移动、隧道扭转。
2、工程施工测量误差引起的盾构姿态超出轴线控制范围内。
一起精度底、测量计算方法不正确、控制点偏差、导线测量不及时等等。
以下项目须经业主测量队复测后才能下一步施工：①、地面加密控制点；基线及始发前的圆心定位及地下高程点；②、地下导线及水准在隧道掘进至150m处、300～400m处和距离贯通面150m～200m处分别进行一次包括联系测量在内的检测。
③、若单向掘进长度超过1km时，掘进至400m后每600m要增加一次，此类施测及检测均须加测陀螺方位角校核方位。
④、隧道贯通测量。
3、成型隧道上浮或下沉。
管片脱出盾尾后上浮的原因有：3.1、地质情况。
从南京地铁盾构施工情况来看，淤泥质粉质粘土层的上浮量大于砂层，而从广州地铁盾构施工情况来看，中、微风化岩层管片上浮量较大。
3.2、长细比很大的柔性构件的偏心受压。
3.3、浆液选型不当，浆液早期强度偏低，不能及时与围岩土体形成共同作用。
3.4、浆液初凝时间控制不当，没有即使填充盾尾间隙或填充效果不佳。
3.5、注浆位臵选择不当，采用管片注浆孔注浆时，以中夏布注浆孔为注浆孔位。
3.6、盾构姿态较差，千斤顶编组压力差过大。
3.7、盾构超挖间隙过大。
4、始发托架或反力架设臵不当、发生变形，始发台定位方向错误。
5、地质条件导致的盾构机轴线偏移5.1、地质软硬不均，局部非常坚硬的岩石使盾构机掘进缓慢，并导致盾构朝向软地层方向“滑移”，纠偏困难，盾构姿态越来越差，最终超出线路设计的轴线。
5.2、地质软弱，盾构机停机时会发生姿态变化。
6、操作失误也是造成姿态变化的原因。
7、管片选型错误；（对于管片的楔形量：需要满足盾构隧道在曲线上偏移的需要。
最小楔形量§≥2BR外/R）7.1、管片选择是为了调整线形并满足与盾构机盾尾间隙，将盾构机盾尾与管片之间的交角变为最小，千斤顶靴板作用面与管片环面平行。
盾构质量保证措施
盾构质量保证措施一、管片衬砌防水施工质量保证措施1、选用合适的管片接缝防水材料，选用合格的三元乙丙橡胶止水条，对管片接缝进行防水，确保管片的自身防水符合设计要求，并对管片弹性密封垫入洞前进行严格的验收。
2、严格控制拼装工艺，提高管片拼装的质量。
3、在管片拼装前先于弹性密封垫上涂抹润滑剂，以减少弹性密封垫在拼装中出现的错位。
4、螺栓孔采用遇水膨胀橡胶圈密封防水，安装管片时确保防水材料不能松动、脱落或损伤。
管片螺栓安装前首先检验止水垫圈完整方可安装螺栓。
5、盾构试掘进时盾尾空隙注浆要严格控制配比，以形成稳定均匀的管片防水层，管片脱出盾尾后及时进行二次注浆，保证施工完成后隧道内无渗漏、阴湿现象。
二、盾构试掘进施工质量保证措施1、盾构管片上浮的质量保证措施①对同步注浆进行多次配比试验，尽可能提高注浆浆液的稠度及其固体物质的含量。
②施工中预先降低盾构机的推进轴线，使其在设计轴线下一定合理范围内掘进。
③及时进行二次注浆，注浆浆液采用双浆液。
④管片上浮后，及时在相应位置打开管片背后注浆孔，放掉地下水，减少隧道管片所受的浮力。
⑤加强盾构机姿态测量，控制好姿态，避免超挖和蛇行，尽量使各组推进油缸推力适当均衡。
⑥做好管片安装连接螺栓的紧固，加强对管片螺栓的二次复紧，必要时进行三次复紧，保证管片连接密实，有效控制其上浮量。
⑦放慢掘进速度，减少对管片背后的震动，加速初凝时间。
2、管片开裂的质量保证措施①盾构施工要控制总推力过大的现象发生。
②管片尽可能居中拼装，并且要保证环面平整。
③盾尾密封要及时注油脂，进站时必须将损坏的盾尾刷更换。
④要根据地质条件及时改善盾尾注浆液性能和充填工艺；建立和完善注浆液质量检验的指标。
⑤防止隧道上浮或下沉。
⑥胶凝成分含量大于400kg/m3的盾构管片生产，应采用水养七天以上的养护措施。
3、注浆质量保证措施①在开工前制定详细的注浆作业指导书，做到操作性、规范性和实用性。
并进行详细的浆材配比试验，选定合适的注浆材料及浆液配比。
盾构施工质量通病及防治方案
广东省佛山市轨道交通2号线（一期）TJ1标工程莲塘站～张槎站区间盾构施工质量通病及防治方案编制：____________________审核：____________________审批：____________________中交二航局佛山轨道交通2号线工程项目经理部二0一七年七月目录一、编制目的及依据 (1)1.1 编制目的 (1)1.2 编制依据 (1)二、工程概况 (1)三、质量通病防治原则 (2)四、质量管理体系 (3)4.1 质量领导小组 (3)4.2 质量保障措施 (3)五、常见质量通病及预防措施 (4)5.1 盾构始发接收: (4)5.1.1 盾构基座变形 (4)5.1.2 盾构后靠支撑位移及变形过大 (5)5.1.3 盾构进出洞时洞口土体大量流失 (6)5.1.4 洞门漏水 (7)5.1.5 盾构到达时姿态突变 (7)5.2 盾构正常掘进: (8)5.2.1 土压平衡式盾构正面阻力过大 (8)5.2.2 盾构后退 (9)5.2.3 盾尾密封装置泄漏 (9)5.2.4 沿隧道轴线地层变形量过大 (10)5.2.5 同步注浆浆管堵塞 (11)5.2.6 管片压浆孔渗漏 (11)5.2.7 管片接缝渗漏 (12)5.2.8 隧道上浮解决措施 (13)5.2.9 圆环管片环面不平整 (14)5.2.10 管片环面与隧道设计轴线不垂直 (15)5.2.11 纵缝质量不符合要求 (16)5.2.12 圆环整环旋转 (17)5.2.13 连接螺栓拧紧程度没达到标准要求 (18)5.2.14 管片碎裂 (18)5.2.15 管片环高差过大 (20)5.2.16 管片椭圆度过大 (21)一、编制目的及依据工程质量通病是指工程中经常发生的、普遍存在的一些工程质量问题。
质量通病面大量广，危害极大；消除质量通病，是提高施工项目质量的关键环节。
盾构法隧道施工的质量控制重点是建成的隧道实际轴线与设计轴线的一致性；另外，隧道的综合防水能力，隧道施工过程对地层的扰动、对周围环境的影响等也是反映隧道施工质量的重要指标。
常规盾构隧道质量问题原因分析及防治措施
常规盾构隧道质量问题原因分析及防治措施中铁五局电务城通分公司郑州地铁2号线01工区焦倓然【摘要】本文介绍了郑州地铁2号线广～新～国区间EPB盾构在全断面富水粉细砂层掘进中管片出现的一系列质量问题，并针对这些质量问题所采取的的一系列补救措施及建议措施。
【关键词】EPB盾构全断面富水粉细砂层管片质量控制1、引言根据中国城市轨道交通协会统计，2014年初，中国累计有22个城市建成投运城轨线路共计87条，运营总里程2539公里，在2539公里运营里程中，地铁2074公里，占总里程的81.7%。
作为城市轨道交通施工主要工法之一的盾构法施工因为其安全、安静、交通保障等方面的优势越来越受到重视和优先采用。
盾构法施工的隧道由于采用衬砌一次成型，发生较大施工质量问题时，基本无法进行大规模的修补整改，成型隧道主要施工质量属于“一锤子买卖”。
因此。
盾构法施工隧道质量的“事前、事中、事后”控制就显得尤为重要。
本文以郑州市轨道交通2号线一期工程01工区广～新～国盾构区间的成型隧道质量控制措施及不足之处作为论述基础，以保障盾构隧道一次成型、一次验收合格作为出发点，提出部分盾构法隧道质量的控制措施，以期能为相似地层中的盾构法施工有所帮助。
2、工程概况2.1、工程概况郑州市轨道交通2号线一期工程土建施工01工区广播台站至新龙路站盾构区间（以下简称广～新区间）、新龙路站至国基路站盾构区间（以下简称新～国区间）大体呈“L”形，区间隧道自北向南沿花园路敷设。
广～新区间右线隧道全长1400.500m，左线隧道全长1395.970m，区间隧道埋深为10.3m～19.1m。
新～国区间左线隧道全长695.149m，右线隧道全长793.950m，区间隧道埋深为9.3m～13.8m。
广～新～国区间左右线范围内，隧道主要穿越地层为细砂、粉土、粉砂及局部粉质粘土。
广～新～国区间采用两台土压平衡盾构机分别进行隧道左右线主体结构施工，管片外径6000mm，内径5400mm，管片环宽1500mm。
隧道工程常见质量问题及防治措施
目录第一节测量放样-------------------------------------------------------------------------------- 2一、如何保证洞顶标高达到精度要求? ----------------------------------------------- 2第二节洞口与洞门----------------------------------------------------------------------------- 4三、洞口段洞顶出现偏压如何处理? -------------------------------------------------- 4四、洞口段山体为稳定性差的松散堆积物，且有地下水，应如何处治? ----- 5五、洞口端墙砌筑及墙背回填时应注意什么问题? -------------------------------- 6第三节洞身开挖-------------------------------------------------------------------------------- 7六、如何防治塌方及冒顶事故?--------------------------------------------------------- 7第四节支护与衬砌----------------------------------------------------------------------------- 9七、如何正确使用锚杆支护? ------------------------------------------------------------ 9八、如何保证喷射砼施工质量?-------------------------------------------------------- 11九、采用钢筋网喷射砼支护时，钢筋网铺设应注意什么问题? ---------------- 13十、使用构件支护应注意什么问题? ------------------------------------------------- 14十一、如何正确设置沉降缝和伸缩缝? ---------------------------------------------- 15十二、如何保证衬砌后拱顶出现的空隙回填密实? ------------------------------- 16十三、如何防治衬砌砼开裂、挤裂或拱顶下沉等隧道病害? ------------------- 17十四、如何正确处理隧道的超挖和欠挖问题? ------------------------------------- 18十五、如何保证衬砌内壁弧度、直顺度、平整度、光洁度满足设计要求及质量标准? -------------------------------------------------------------------------------------- 19第五节防水与排水---------------------------------------------------------------------------- 21十六、如何防治洞内渗漏水及施工废水对隧道掘进的影响? ------------------- 21十七、如何防治衬砌后隧道洞顶、洞壁渗水及路面冒水? ---------------------- 21十八、如何处理施工时反坡排水问题? ---------------------------------------------- 23十九、如何处理好洞顶及洞口排水问题? ------------------------------------------- 24第六节通风防尘------------------------------------------------------------------------------- 25二十、隧道施中粉浓度高、有害气体超标应如何处理? ------------------------- 25二十一、隧道掘进过程中，炮烟不能及时排走如何处理? ---------------------- 26隧道工程常见质量问题及防治措施第一节测量放样一、如何保证洞顶标高达到精度要求?1、质量问题及现象1)隧道衬砌侵入建筑限界。
隧道施工中常见质量问题及解决方法
隧道施工中常见质量问题及解决方法隧道施工是现代城市建设中不可或缺的一部分。
然而，在实际的施工过程中，隧道工程往往会遇到一些常见的质量问题。
本文将探讨这些问题，并提出相应的解决方法，以期在施工过程中改善质量。
一、地层稳定性问题在隧道施工过程中，地层稳定性是一个重要的考虑因素。
常见的地层稳定性问题包括地面沉降、地层塌陷等。
解决这些问题的方法主要有以下几种：1. 加固地基对于地层不稳定的区域，可以通过加固地基的方式来增强地层的稳定性。
比如，可以采用注浆、灌浆等方法来填充地基，增加土壤的承载能力。
2. 使用支护结构在地层不稳定的情况下，可以采用支护结构来保护隧道的稳定。
常见的支护结构包括钢支撑、混凝土衬砌等。
这些结构可以增加隧道的承载能力，确保施工的安全和质量。
二、水土保持问题隧道施工过程中，水土保持是一个关键问题。
如果不采取适当的措施，地下水可能渗透到隧道内部，导致隧道的稳定性受到威胁。
以下是解决水土保持问题的方法：1. 设计合理的排水系统在隧道施工中，需设计合理的排水系统，包括排水沟、抽水井等。
通过这些设施，可以将地下水排除在隧道之外，保持隧道内部的干燥。
2. 使用防水层在隧道的内壁和顶部，可以施工防水层，以防止地下水的渗透。
防水层可以采用沥青、聚乙烯薄膜等材料。
这些材料能够有效地阻止水分进入隧道内部，提高隧道的质量和使用寿命。
三、施工质量监控问题隧道施工中，质量监控是确保施工质量的重要手段。
如果质量监控不到位，可能会导致施工过程中出现一系列的质量问题。
以下是解决施工质量监控问题的方法：1. 建立严格的质量管理体系在隧道施工中，应建立严格的质量管理体系，明确各个施工阶段的质量要求，确保施工的质量符合相关标准。
在施工过程中，要进行现场巡查和抽样检测，及时发现并解决质量问题。
2. 准确使用监测仪器隧道施工中，可以借助各种先进的监测仪器来监测施工过程中的质量状况。
比如，可以使用激光测量仪、变形观测仪等。
这些仪器能够实时监测隧道的变形情况，提供有力的数据支持，确保施工质量。
盾构隧道质量保证措施
盾构隧道质量保证措施隧道区间施工采用盾构法，为保证隧道成型质量，需要严格控制各个环节。
（1）掘进控制管理通过自动化管理系统进行控制，实施自动控制，将挖掘管理进行到最佳状态，保证盾构机顺利掘进。
（2）线形控制管理通过一套测量系统随时掌握正在掘进中盾构的位置和姿态，并通过计算机将盾构的位置和姿态与隧道设计轴线相比较，找出偏差数值和原因，下达调整盾构姿态应启动的千斤顶的模式，从最佳角度位置移动盾构，使其蛇形前进的曲线与隧道轴线尽可能接近。
（3）背填注浆管理通过浆体、注浆压力、注浆开始时间与注浆量的优化选择，达到能及时填满衬砌与周围地层之间的环向间隙，防止地层移动，增加行车的稳定性和结构的抗震性。
对浆体的要求：应具有能充分填满间隙的流动性；注入后必须在规定时间内硬化；必须具有超过周围地层的静态强度，保证管片与周围地层的共同作用，减少地层移动；具有一定的动态强度，以满足抗震要求；产生的体积收缩小；受到地下水腐蚀不引起材料的离析等。
采用同步注浆时，要求注入的注浆压力大于该点的静水压力和上压力之和，做到尽量填充而不是劈裂。
考虑盾构推进过程中纠偏，跑浆和浆体的收缩等因素，实际注浆量一般为理论值的130％～150％。
（4）管片拼装管理要严格控制管片拼装的垂直度、整圆度、螺栓拧紧扭矩、曲线地段和修正蛇行时楔形管片或垫块的拼装位置等，防止接缝张开漏水。
刚拼好的管片环在自重和土压力作用下都将产生变形，应用推进千斤顶压紧管片以支撑刚拼好的管片环，同时采用同步注浆及时固定管片环的形状和位置。
（5）施工测量与监测的质量保证地下施工的测量与检测工作是保证掘进质量的重要环节，如果测量质量不够，将直接影响到隧道施工的质量，会导致十分严重的后果，无法弥补。
因此，在进行施工测量的过程中，严格把握质量，不允许出现任何偏差。
A、根据监理工程师提供的测量资料布设控制网点，控制网点必须完全吻合监理工程师提供的三角网点和水准网点的基本资料，并应满足规定的测量精度。
盾构隧道压浆质量问题处理措施
盾构隧道压浆质量问题处理措施1、沿隧道轴线地层变形量过大(1)现象沿隧道轴线地层变形过量，引起地面建筑物及地下管线损坏。
(2)原因分析①盾构开始掘进后，如不能同步地进行注浆或注浆效果差，则会产生地面沉降；②盾尾密封效果不好，注浆压力又偏高，浆液从盾尾渗入隧道，造成有效注浆量不足：③浆液质量不好，强度达不到要求，不能起到支护作用，造成地层变形量过大；④注浆过程不均匀，推进过程中有时注浆压力大，注浆量足，有时注浆量少，甚至不注浆，造成对土体结构的扰动和破坏，使地层变形量过大。
(3)预防措施①正确确定注浆量和注浆压力，及时、同步地进行注浆；②注浆应均匀，根据推进速度的快慢适当地调整注浆的速率，尽量做到与推进速率相符；通过地面监测情况调整注浆量和注浆压力。
③提高拌浆的质量，保证压注的浆液的强度；④推进时同时、均匀、经常地压注盾尾密封油脂，保证盾尾钢丝刷的使用功能。
(4)治理方法①根据地面变形情况及时调整注浆量、注浆部位，对于沉降大的部位可采用补压浆的措施；②损坏的盾尾进行更换，或采用在盾尾内垫海绵的方法对盾尾进行堵漏；③注浆口离盾尾太近引起盾尾漏浆，可采用从管片上进行壁后注浆的方法，减少浆液的渗漏。
2、同步注浆浆管堵塞(1)现象采用单液浆注浆时浆管堵塞，无法注浆，甚至发生浆管爆裂的情况，严重影响施工质量和进度。
(2)原因分析①停止注浆的时间太长，留在浆管中的浆液结硬，引起堵塞；②浆液中的砂含量太高，沉淀在浆管中，使浆管通径逐渐减小，引起堵塞；③浆管的三通部位在压浆过程中有浆液积存，时间长了就沉淀凝固。
(3)预防措施①停止推进时定时用浆液打循环回路，使管路中的浆液不产生沉淀。
长期停止推进，应将管路清洗干净；②拌浆时注意配比准确，搅拌充分；③定期清理浆管，清理后的第一个循环用膨润土泥浆压注，使注浆管路的管壁润滑良好；④经常维修注浆系统的阀门，使它们启闭灵活。
(4)治理方法将堵塞的管子拆下，将堵塞物清理干净后重新接好管路。
盾构管片防水质量问题的应急预案
盾构管片防水质量问题的应急预案1、管片压浆孔渗漏(1)现象管片压浆孔处渗漏，压浆孔周围有水渍，压浆孔周围混凝土有钙化斑点。
(2)原因分析①压浆孔的闷头未拧紧；②压浆孔的闷头螺纹与预埋螺母的问隙大。
(3)预防措施①要用扳手拧紧压浆孔的闷头；②在闷头的螺丝上缠生料带，以起到止水的作用。
(4)治理方法①将闷头拧出，重新按要求拧紧；②在压浆孔内注少量水泥浆堵漏，然后再用闷头闷住。
2、管片接缝渗漏(1)现象地下水从已拼装完成管片的接缝中渗漏进入隧道。
(2)原因分析①管片拼装的质量不好，接缝中有杂物，管片纵缝有内外张角、前后喇叭等，管片之间的缝隙不均匀，局部缝隙太大，使止水条无法满足密封的要求，周围的地下水就会渗漏进隧道；②管片碎裂，破损范围达到粘贴止水条的止水槽时，尤其是管片角部碎裂，止水条与管片间不能密贴，水就从破损处渗漏进隧道；③纠偏量太大，所贴的楔子垫块厚度超过止水条的有效作用范围；④止水条粘贴质量不好，粘贴不牢固，使止水条在拼装时松脱或变形，无法起到止水作用；．⑤止水条质量不符合质量标准，强度、硬度、遇水膨胀倍率等参数不符合要求，而使止水能力下降；⑥对已贴好止水条的管片保护不好，使止水条在拼装前已遇水膨胀，管片拼装困难且止水能力下降。
(3)预防措施①提高管片的拼装质量，及时纠环面，拼装时保证管片的整圆度和止水条的正常工况，提高纵缝的拼装质量；②对破损的管片尤其是管片角部及时进行修补，运输过程中造成的损坏应在贴止水条以前修补好。
对于因为管片与盾壳相碰而在推进或拼装过程中被挤坏的管片，也应原地进行修补，以对止水条起保护作用；③控制衬垫的厚度，在贴过较厚衬垫处的止水条上应按规定加贴一层遇水膨胀橡胶条；④应严格按照粘贴止水条的规程进行操作，清理止水槽，胶水不流淌以后才能粘贴止水条：⑤采购质量好的止水条产晶，在施工过程中定期抽检止水条的质量，产品须检验合格方能使用；⑥在施工现场加工雨棚等防护设施，加强对管片的保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾构隧道压浆质量问题处理措施
1、沿隧道轴线地层变形量过大
(1)现象
沿隧道轴线地层变形过量，引起地面建筑物及地下管线损坏。
(2)原因分析
①盾构开始掘进后，如不能同步地进行注浆或注浆效果差，则会产生地面沉降；
②盾尾密封效果不好，注浆压力又偏高，浆液从盾尾渗入隧道，造成有效注浆量不足：
③浆液质量不好，强度达不到要求，不能起到支护作用，造成地层变形量过大；
④注浆过程不均匀，推进过程中有时注浆压力大，注浆量足，有时注浆量少，甚至不注浆，造成对土体结构的扰动和破坏，使地层变形量过大。
(3)预防措施
①正确确定注浆量和注浆压力，及时、同步地进行注浆；
②注浆应均匀，根据推进速度的快慢适当地调整注浆的速率，尽量做到与推进速率相符；通过地面监测情况调整注浆量和注浆压力。
③提高拌浆的质量，保证压注的浆液的强度；
④推进时同时、均匀、经常地压注盾尾密封油脂，保证盾尾钢丝刷的使用功能。
(4)治理方法
①根据地面变形情况及时调整注浆量、注浆部位，对于沉降大的部位可采用补压浆的措施；
②损坏的盾尾进行更换，或采用在盾尾内垫海绵的方法对盾尾进行堵漏；
③注浆口离盾尾太近引起盾尾漏浆，可采用从管片上进行壁后注浆的方法，减少浆液的渗漏。
2、同步注浆浆管堵塞
(1)现象
采用单液浆注浆时浆管堵塞，无法注浆，甚至发生浆管爆裂的情况，严重影
响施工质量和进度。
(2)原因分析
①停止注浆的时间太长，留在浆管中的浆液结硬，引起堵塞；
②浆液中的砂含量太高，沉淀在浆管中，使浆管通径逐渐减小，引起堵塞；
③浆管的三通部位在压浆过程中有浆液积存，时间长了就沉淀凝固。
(3)预防措施
①停止推进时定时用浆液打循环回路，使管路中的浆液不产生沉淀。
长期停止推进，应将管路清洗干净；
②拌浆时注意配比准确，搅拌充分；
③定期清理浆管，清理后的第一个循环用膨润土泥浆压注，使注浆管路的管壁润滑良好；
④经常维修注浆系统的阀门，使它们启闭灵活。
(4)治理方法
将堵塞的管子拆下，将堵塞物清理干净后重新接好管路。
