母线槽技术要求

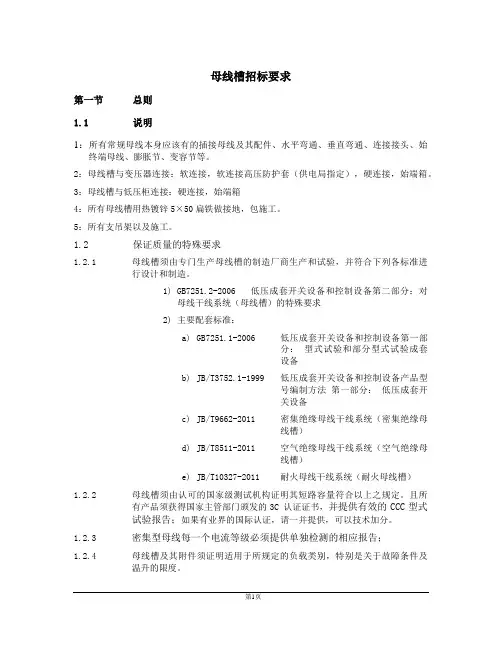

母线槽招标要求第一节总则1.1说明1：所有常规母线本身应该有的插接母线及其配件、水平弯通、垂直弯通、连接接头、始终端母线、膨胀节、变容节等。
2：母线槽与变压器连接：软连接，软连接高压防护套（供电局指定），硬连接，始端箱。
3：母线槽与低压柜连接：硬连接，始端箱4：所有母线槽用热镀锌5×50扁铁做接地，包施工。
5：所有支吊架以及施工。
1.2 保证质量的特殊要求1.2.1母线槽须由专门生产母线槽的制造厂商生产和试验，并符合下列各标准进行设计和制造。
1)GB7251.2-2006 低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求2)主要配套标准：a)GB7251.1-2006 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备b)JB/T3752.1-1999 低压成套开关设备和控制设备产品型号编制方法第一部分：低压成套开关设备c)JB/T9662-2011 密集绝缘母线干线系统（密集绝缘母线槽）d)JB/T8511-2011 空气绝缘母线干线系统（空气绝缘母线槽）e)JB/T10327-2011 耐火母线干线系统（耐火母线槽）1.2.2母线槽须由认可的国家级测试机构证明其短路容量符合以上之规定。
且所有产品须获得国家主管部门颁发的3C 认证证书，并提供有效的CCC型式试验报告；如果有业界的国际认证，请一并提供，可以技术加分。
1.2.3密集型母线每一个电流等级必须提供单独检测的相应报告；1.2.4母线槽及其附件须证明适用于所规定的负载类别，特别是关于故障条件及温升的限度。
1.2.5包括插接单元的各种组件和附件须按母线槽制造厂商之推荐以保证组件之兼容性。
1.3 资料呈审1.3.1在工程进行中的适当阶段，至少须报送下列文件供审批。
A.详细的设备和部件表和制造厂商的数据。
B.表示母线槽安排，弹簧吊杆，入墙法兰，楼板法兰和插入式分支盒等的施工详图。
C.母线槽路线图，表明经协调的母线槽路径，母线槽与建筑轴线相对之定位线，各接头，悬挂和固定部件等的位置。
母线槽技术要求
母线槽技术要求
1.母线结构形式为密集型母线，电压等级380V，耐压要求690V。
2.母线系统；交流TN-C系统。
3.全系统防护等级IP55，额定频率50HZ，额定绝缘电压660AC，绝缘电阻＞20MΩ。
4.母线槽至少采用100%相线容量的零线(N线），地线PE线要求不小于50%相线容量，采用铝合金外壳接地时必须确保外壳截面积＞50%相线容量。
5.母线槽必须确保在额定载荷＞110%额定电流情况下持续不间断运行，电流密度≤2A/mm²。
6.母线槽A、B、C、N四线导体材料采用T2电解铜，铜牌纯度≥99.99%，导电率≥98.6%，硬度＞HB65，铜牌全部表面必须镶锡，提供材料检测报告。
8.母线绝缘介质必须采用阻燃材料，耐热等级≥A级，耐受-20℃-150℃，并且燃烧不产生有毒气体，介电强度＞80kv/mm，抗拉强度＞12mpa，提供绝缘材质检查报告。
9.外壳要求采用带散热装置并提供相关报告，表面做阳极氧化处理，提高耐腐蚀效果，各紧固件必须牢固可靠。
10.安装要求，所有支架等金属支撑必须做防锈处理，支架必须牢固可靠不变形。
11.低压成套控制柜要求，电房端主控制柜内部元件要求采用"Schneider""ABB"
品牌产品，末端控制柜内元器件要求采用“正泰”品牌产品。
12.整个配电系统必须满足以下国标要求：JB/T9622-1999，GB7251-2005，
GB7251-2006，GB4208-1993，GB5585.1-1985。
低压母线槽的应用母线槽的作业条件与选购
低压母线槽的应用，母线槽的作业条件与选购功用比较1．母线槽散热功用好.电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多容许敷设2层，其原因是考虑散热。
母线槽运用空气传导散热，并经过严密触摸的钢制外壳，把热量宣布出去，因此它的散热功用和电缆比较，电缆散热功用可见一斑了。
2.母线槽简直不必维护，日常维护一般是丈量外壳和穿芯螺栓的温升、进线箱的接头温升等，穿芯螺栓若选用4.8级，则需求定时紧固，若选用8.8级的高强螺栓则不必定时稳固。
而电缆因其材料易于磨损、易老化、寿数较短等要素约束,需求定时进行检查和维护,甚至替换.3.载电流范围上.现在电缆最大只能做到1000mm截面积,额定电流160OA,但这种大规范电缆因为体积及重量过大很少实践应用与工程中.工程中一般都选用400 mm及以下规范电缆进行配电,这就要求许多根电缆一同供电.而母线槽额定电流最大能做到6300A,其强壮的载流才干是电缆根柢无法比拟的.4.母线槽过载才干强.取决于它用的绝缘材料作业温度高，母线槽用的绝缘材料过支选用作业温度为105℃的材料，现已开宣布作业温度为140℃以上的辐射交联阻燃环绕带(PER）和辐射交联聚经热收缩管。
而电缆所用的绝缘材料常期作业温度一般为95℃和105℃，因此母线槽的过载才干远远大于电缆。
5.母线槽分接便利.所谓插接式母线槽,就是它运用插接的办法把主干线的电源分接到支线去，每隔若干米就留有插接箱口,因此分接十分便利。
而电缆需求在现场进行分接,可靠性差,即就是预制分支电缆也特别明显的缺陷,首要是需求向工厂定制,其分支连接办法选用开口的“℃"型抱箍，时间一久，能否确保紧箍力?加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。
任何一个楼面需求堵截电源，母线槽无须断电，只需在空载的情况下，取下母线槽的插接箱即可。
但要堵截预制分支电缆的分支电源，在带电的情况下操作是十分风险的。
母线槽(低压)
１． 用途空气绝缘母线槽（以下简称母线槽）可为交流三相三线、三相四线、三相五线制，频率５０￣６０Ｈｚ，额定工作电压４００Ｖ，额定工作电流为１００￣６３０Ａ，主要作为工矿、企事业和多层建筑中新型供配电设备。
带插孔的母线槽可通过插接头箱和插接开关箱很方便地引出电源分路，母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点，母线槽可带多个插孔，两面出线，特别适用于对工厂电气设备供电。
母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电设备。
２．使用范围２．１ 母线槽保证在下列环境中长期正常工作。
ａ． 海拔高度不超过２０００ｍ；ｂ．周围空气温度在－５℃￣＋４０℃之间，并且在２４ｈ内其平均温度不高于＋３５℃；ｃ．空气清洁，相对温度在最高温度为＋４０℃时不超过５０％，在较低温度时允许有较高的相对湿度，例如＋２０℃时为９０％，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露；ｄ．污染等级为二级；ｅ．安装类别为ＩＩ、ＩＶ级；ｆ．安装方法根据本使用说明书规定。
２．２ 母线槽ＴＨ型产品保证在２．１条中ａ、ｂ、ｅ、ｆ条所列条件及下列条件下正常工作。
ａ． 空气相对湿度不大于９５％；ｂ．有凝露和霉菌的地方。
ＣＫＸ １ －□ ／ □ □ □ ＴＨ普通型不标注特殊品种代号功能单元代号（见表１）线制：３－表示三相三线制，４－表示三相四线制，５－表示三相五线制额定工作电流设计序号空气绝缘母线槽１． 母线槽部面结构如图１，厚度Ｈ见表２。
表１表２２． 母线槽结构长度如下：２．１ 无插孔直接母线槽和带插孔直接母线槽，见图２，标准长度见表３。
表３２．２ 曲件母线槽见图３。
曲件母线槽标准长度，臂长均为５００ｍｍ。
２．３ 始端母线槽见图４； 进线箱见图５，尺寸见表４；终端盖见图６，尺寸见表５。
表４（ｍｍ）表５（ｍｍ）２．６ 插接箱见图７，尺寸见表６。
表６（ｍｍ）２．７ 母线槽结构参数见表７ 表７１． 温升母线槽保证在额定工作电流及１１０％的额定电压下长期正常工作，其各部位温升不超过表８。
母线槽的安装要求
母线槽的安装要求母线槽安装时, 沃尔核材（woer)温馨提示安装时注意事项及要求：1．母线槽安装搬运时，须轻拿轻放，严禁用钢丝绳直接捆扎吊装，特别是导体连接部位不得有碰撞损伤，母线槽外壳要防止撞伤，影响导体接触导电性能和绝缘材料的绝缘性能。
2．母线槽安装过程中，切不可用铁锤直接敲打，必须用木锤或橡胶锤有数敲打至合适位置。
3．母线`槽安装时，母线单元两端都须有支撑保证安全作业；每一单元在安装前后，必须用1000V或以上的兆欧表检验其绝缘耐压和绝缘电阻，安装后的母线槽的绝缘电阻随母线长度的增加应有比例的降低，如有明显落差现象，则应检查其发生的原因查出原因解决后才可继续安装。
4．母线槽连接器的安装4．1．将两节母线槽端头导体插入母线连接器（图1），安装型式见图2，确认相位无误后，测量接头盖板连接孔距，且保证两母线槽端头导体间距40mm的间隙，考虑母线通电运行后的热膨胀因素，每个连接器能自吸4-5mm的膨胀量；1.接头盖板连接螺钉2.母线连接器3. 接头盖板4.母线单元接头连接器(图1)接头安装型式(图2)4．2．母线槽连接器均采用恒定双螺栓头高强力矩螺栓，该双螺栓头中间颈项设有力矩标志牌，紧固连接时，钣手拧住螺栓外端帽进行紧固，直至螺栓外端帽颈部断裂力矩标志牌脱落即可。
5．始端母线的安装对于始端母线与变压器或配电柜的过渡排连接一般为钢制六角螺栓连接，其紧固力矩值要求见表1表1：螺栓规格（mm）力矩值（N﹒m）螺栓规格（mm）力矩值（N﹒m）M8 8.8～10.8 M16 78.5～98.1M10 17.7～22.6 M18 98.0～127.4M12 31.4～39.2 M20 156.9～196.2M14 51.0～60.8 M24 274.6～313.2 注：对使用中母线的维护，连接器的力矩螺栓只能依靠力矩钣手参考上表中对应的螺栓指导值进行检查。
母线槽与开关柜的连接必须采用软铜编织带或硬铜排进行连接安装（见图3）。
母线槽使用、维护及保养要求

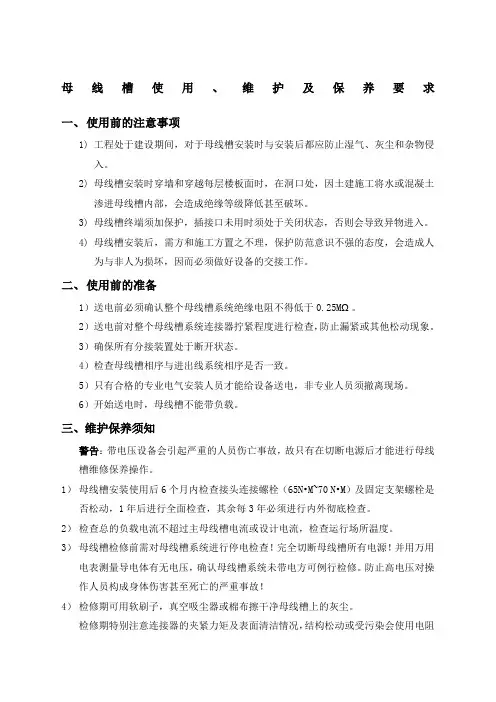

母线槽使用、维护及保养要求一、使用前的注意事项1)工程处于建设期间，对于母线槽安装时与安装后都应防止湿气、灰尘和杂物侵入。
2)母线槽安装时穿墙和穿越每层楼板面时，在洞口处，因土建施工将水或混凝土渗进母线槽内部，会造成绝缘等级降低甚至破坏。
3)母线槽终端须加保护，插接口未用时须处于关闭状态，否则会导致异物进入。
4)母线槽安装后，需方和施工方置之不理，保护防范意识不强的态度，会造成人为与非人为损坏，因而必须做好设备的交接工作。
二、使用前的准备1）送电前必须确认整个母线槽系统绝缘电阻不得低于0.25MΩ。
2）送电前对整个母线槽系统连接器拧紧程度进行检查，防止漏紧或其他松动现象。
3）确保所有分接装置处于断开状态。
4）检查母线槽相序与进出线系统相序是否一致。
5）只有合格的专业电气安装人员才能给设备送电，非专业人员须撤离现场。
6）开始送电时，母线槽不能带负载。
三、维护保养须知警告：带电压设备会引起严重的人员伤亡事故，故只有在切断电源后才能进行母线槽维修保养操作。
1）母线槽安装使用后6个月内检查接头连接螺栓（65N•M~70 N•M）及固定支架螺栓是否松动，1年后进行全面检查，其余每3年必须进行内外彻底检查。
2）检查总的负载电流不超过主母线槽电流或设计电流，检查运行场所温度。
3）母线槽检修前需对母线槽系统进行停电检查！完全切断母线槽所有电源！并用万用电表测量导电体有无电压，确认母线槽系统未带电方可例行检修。
防止高电压对操作人员构成身体伤害甚至死亡的严重事故！4）检修期可用软刷子，真空吸尘器或棉布擦干净母线槽上的灰尘。
检修期特别注意连接器的夹紧力矩及表面清洁情况，结构松动或受污染会使用电阻增大而发生过热，甚至因不平的连接表面可能出现弧光现象。
5）母线槽运行中，应不间断查看整条系统的四周是否存在渗漏、喷水、潜在的潮气源，是否存在对系统构成威胁的重物，以及对母线槽系统温升构成影响的热源，检查有无异物进入母线槽内部。
母线槽技术规范
母线槽技术规范以下为对本次招标货物和服务的要求，投标人应对以下要求作出偏差和响应说明，以及投标人认为需要的其他说明和承诺。
本次招标产品为全封闭式密集绝缘铜母线槽，具体技术规范要求如下：1．投标设备必须满足以下的标准与要求。
l）国家标准（GB7251．l— 2005）低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》2）国家标准（GB7251．2—2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》3）国家标准（GB 4208－1993）外壳防护等级（IP代码）》4）国家标准（GB5585．1－1985）《电工用铜、铝及其合金母线第一部分：一般规定》5）机械行业标准（JB／T 9662－1999）《密集绝缘母线干线系统（密集绝缘母线槽）》6）国际电工委员会IEC439；2．提供的资质或认证文件的内容（不仅限于以下内容，并且按照新的规范、新的要求更新所需资料）。
1）注册资金不低于3000万，并需要提供证明文件及项目业绩；2）中国国家强制性产品认证CCC：本次投标的各个规格型号的母线槽产品（动力母线）必须通过国家强制性产品认证CCC，并提供有效的型式试验报告；3）质量控制体系：本次投标产品的生产厂家必须通过IS09001质量保证体系认证；4）环境管理体系：投标人应通过环境管理体系ISO14001认证：5）职业健康安全管理体系；投标人应通过OHSAS 18001：2007认证；6）投标人应具有“守合同，重信用”的资质或其他能够证明其具有良好履约信用的证明文件；7）提供主要原材料的产地及厂家名称；8）其他重要的检测报告或技术证书（如有的话）：a）产品样本及安装使用说明书；b）母线槽的其他电气、机械性能等检测报告；3．母线槽的电气技术规格要求1）额定工作电压：1000V AC，额定绝缘电压：1000V AC2）环境温度：－5℃一十40℃3）相对湿度：不大于90％（＋20℃时）4）海拔高度：2000米5）额定频率：50Hz6）绝缘电阻：相间绝缘电阻＞500M Ω；铜排与外壳之间电阻＞500 MΩ；4．投标单位应具备先进的生产设备，请提供主要生产及检测设备明细清单。
低压母线槽应用技术规程
低压母线槽应用技术规程一、前言低压母线槽是一种电力配电设备，它可以将电源输送到各个用电设备中。
在工业、商业和住宅等各个领域中都有广泛的应用。
本文将介绍低压母线槽的应用技术规程。
二、基本原理低压母线槽是由导体和绝缘材料组成的，其主要功能是输送电源。
其导体通常由铜或铝制成，而绝缘材料则采用聚氯乙烯等材料。
根据不同的使用场合和需要，低压母线槽可以分为室内和室外两种类型。
三、安装要求1. 安装位置：低压母线槽应安装在干燥通风处，并且不能被暴露在阳光下或受到雨水的侵蚀。
2. 安装高度：低压母线槽的安装高度应根据具体情况而定，但一般不得超过2.5米。
3. 固定方式：低压母线槽应该采用固定支架进行固定，支架的数量和位置应符合规范要求。
4. 接地：低压母线槽必须接地，接地电阻应符合规范要求。
5. 线缆的引入：低压母线槽的线缆引入应采用弯头或弯管，并且应保证其半径不小于2倍的导线直径。
四、使用注意事项1. 检查：在使用低压母线槽之前，必须进行全面检查，确保其完好无损。
2. 维护：定期对低压母线槽进行维护，包括清洁、检查和更换损坏的部件等。
3. 保护：在施工和维护过程中，应采取措施保护低压母线槽不受损坏或污染。
4. 使用环境：低压母线槽的使用环境应符合规范要求，不能受到腐蚀性气体、粉尘和湿度等影响。
五、故障排除1. 电流过载：如果发现电流过载现象，应及时检查并排除故障原因。
2. 温度升高：如果发现温度升高现象，应及时检查并排除故障原因。
3. 跳闸现象：如果发现跳闸现象，应及时检查并排除故障原因。
4. 电压降低：如果发现电压降低现象，应及时检查并排除故障原因。
六、总结低压母线槽是一种非常重要的电力配电设备，其应用范围广泛。
在使用过程中，必须严格按照规范要求进行安装、使用和维护。
只有这样才能确保其正常运行，并且延长其使用寿命。
母线槽技术要求
母线槽系统技术要求1）、供货产品:三相五线制，载流量为：3P100%，N100%，PE50%，额定绝缘电压：AC 1000V，额定工作电压/频率：AC 380V/50HZ2）、母线槽产品须独立设计生产，且由该品牌在国外或国内的自身生产基地制造，不接受由OEM厂定制的产品。
供货产品在中国大陆应用和服务至少5年以上，至少有2个单项超1000万的汽车行业工程业绩。
3)、母线导体为T2电解铜轧制的高导电率TMY电工硬铜排，铜的纯度必须≥99.95%，不得使用铜铝合金或其它混合合金类非纯铜质导体材料,铜板表面全长镀锡。
4）、母线系统中性线与相线材质相同、截面积相等，PE线与相线材质相同（为铜材）、截面积为相线截面积的一半。
并且相线、中性线及PE线完全包裹在外壳内。
5）、母线槽结构须为密集型“三明治结构”，除连接处外母线槽须保持全长密集。
插口装置处铜排须为紧密型结构，不应存在空气间隙。
插接口须满足≤800A 非固定式插接箱的插接。
始端箱电缆进线配δ≥4mm的环氧树脂板，箱内配热镀锌接地螺栓。
6）、绝缘材料的绝缘等级为B级（130℃），保证在高温场合的长绝缘寿命与可靠性。
主要绝缘材料在火灾时不能放出有毒气体。
7）、防护等级：IP54，接插式母线插口带防护罩。
壳体紧固采用铆钉铆接工艺，避免因长时间运行电磁震动引起母线外壳松动。
8）、外壳材质必须采用铝镁合金，厚度不小于3.0mm，外壳环氧树脂喷涂，颜色均匀一致，且应具有低的磁滞涡流损耗特性。
9）、整体接地系统，要为接地故障提供可靠的接地路径，为地线短路提供最短的路径。
当发生高容量的接地故障，可有效地接地和保护整个系统。
（整体接地系统的可靠性和安全性须经过第三方权威机构独立检测）10)、连接单元要求：母线槽的连接性能应可靠，保证具有尽量小的接触电阻；母线槽的连接操作应当满足快速连接的要求，应使用单螺栓进行连接，并且应有力矩控制措施，应确保整个连接部位的受压面均匀。
母线槽参数及技术要求
母线槽参数及技术要求1、密集型母线槽性能参数和要求1.1母线结构型式：密集母线；电压等级：380V 耐压等级：690V1.2母线系统：交流TN-C系统1.3防护等级：IP55；额定频率：50HZ；额定绝缘电压：660AC；绝缘电阻：≥20MΩ1.4母线槽至少采用100%相线容量的N线，PE线要求不少于50%相线容量，允许采用铝导体外壳作为接地，但必须是可靠的，截面＞50%相线的外壳方式。
1.5母线槽必须保证110%额定电流下长期稳定运行。
1.6电流密度必须不大于2A/MM21.7地线系统采用先进的整体接地地线（地线将相线和中性线全部包裹在内，从而把直接带电部分完全隔离，同时阻断母线周围的磁路，以保证母线槽具有了可靠的接地性能，较小的电抗值，较强的抗谐波能力）。
1.8导体材料1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，导电率≥98.6%，电抗率≤0.00032Ωmm2/m，硬度HB≥65。
1.8.2铜排表面全长必须镀锡。
1.8.3中性线的材料、截面及制造工艺与相线相同，中性线等效截面应等于100%的相线等效截面。
1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。
1.9绝缘材料:1.9.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到A级或A级以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。
1.9.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。
1.9.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。
介电强度≥80KV/mm，抗拉强度＞12Mpa。
1.9.4 投标人应提供绝缘材料的所有相关的检测报告。
1.10外壳材料:1.10.1为保证母线槽的强度和刚度及散热效果，母线槽系统外壳侧板采用带散热装置外壳，必须提供相应报告。
1.10.2采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。
低压母线槽应用技术规程
任务名称：低压母线槽应用技术规程一、引言低压母线槽作为一种电力传输装置，在现代工业和建筑领域得到了广泛的应用。
它具有安全可靠、节省空间、施工便捷等优点，对于电力系统的正常运行至关重要。
本文将对低压母线槽的应用技术规程进行全面、详细、完整的探讨。
二、低压母线槽的概述2.1 定义低压母线槽是一种用于电力传输和配电的设备，通常由导体、绝缘材料、外壳和附件等组成。
2.2 分类根据应用场景和导体材质的不同，低压母线槽可以分为室内母线槽和室外母线槽、铜母线槽和铝母线槽等。
2.3 特点低压母线槽具有安全可靠、节约空间、施工简便、灵活可调等特点，能够满足不同场所和需求的电力传输和配电要求。
三、低压母线槽的设计与选型3.1 设计原则低压母线槽的设计应符合电气设备规范和安全要求，充分考虑电流载荷、温升、短路能力等因素。
3.2 选型指南在选择合适的低压母线槽时，需要考虑电流容量、截面尺寸、导体材质、防护等级等因素，以确保其能够满足实际使用需求。
3.3 安装要求低压母线槽的安装要求包括预埋布线、槽道固定、导体的连接与接地等方面，必须按照相关规范要求进行操作，以确保安全可靠。
3.4 维护与检修低压母线槽的维护与检修工作包括定期巡视、松动和腐蚀情况的处理、设备的清洁与防护等，以保证其正常运行和延长使用寿命。
四、低压母线槽的应用案例4.1 工业领域低压母线槽在工业领域的应用非常广泛，例如电力厂、钢铁厂、化工厂等，能够满足复杂的电力传输和配电需求。
4.2 商业建筑低压母线槽也被广泛应用于商业建筑，如商场、写字楼、医院等，其灵活的安装方式和节省空间的特点使其成为理想的选择。
4.3 住宅小区在住宅小区中，低压母线槽可以用于公共区域和户外配电系统，提供可靠的电力供应，能够有效解决传统线缆敷设带来的难题。
五、低压母线槽的发展趋势与展望低压母线槽作为一种成熟的电力传输装置，未来仍然具有广阔的市场前景。
随着节能环保意识的增强和电力需求的不断增加，低压母线槽将不断发展壮大，并逐步实现智能化和可持续发展。
母线常用技术要求
低压母线槽技术要求1、母线厂商供货及服务基本要求:品牌推荐为: 西门子（镇江）XLC 、古河（天津）HPC 施耐德（广州）I-LINE® C FC1.1、母线槽生产厂为专业母线制造生产厂家,具备产品自主产品开发能力的外资独资或中外合资企业,生产厂家需提供自主品牌的国家3C强制性产品认证书和有效的试验报告，外资品牌具有KEMA认证，所有产品均为原厂自主制造,不接受OEM贴牌产品；1.2、母线槽生产厂家必须通过ISO9001质量保证体系认证和环境管理体系ISO14001 认证，有本地化技术服务队伍和本地五年以上运行正常工程案例；2、母线槽的电气技术规格要求：2.1、额定工作电压：三相五线TN-S系统，AC380V/AC660V额定绝缘电压：AC600V/AC1000V及以上2.2、环境温度：-5℃～+40℃2.3、相对湿度：相对湿度95%2.4、防护等级：IP54、IP682.5、温升：母线内各点的温升均匀，系统最高温升不超过70K；外壳温升不大于55K(提供所对应产品的型式试验报告)。
2.6、系统线制：变电所馈电式母线槽和动力插接式母线均三相五线制TN-S系统（3L+N+PE铜）密集型母线槽中性线应至少与相线截面积相等，接地线铜导体必须整体包裹在同一外壳内，接地容量大于相线50%。
3、低压密集式母线槽及配件材质、性能要求：3.1、外壳材质及壳体防护等级：母线槽外壳材质须采用无磁性材料铝镁合金或镀锌钢板，外壳需经过良好的防腐蚀处理,适合沿海城市使用，须耐盐雾测试达1200小时以上（需提供盐雾测试报告）,母线有低的磁滞涡流损耗特性，表面环氧树脂喷涂。
母线槽的防护等级不低于IP54，发电机出线防火母线防护不低于IP68；3.2、导体材质：导体为T2电解铜轧制的高导电率TMY电工硬铜排，铜的纯度必须≥99.95%，铜排表面要求全长镀锡,投标产品型号选用各相排铜导体厚度规格不得小于5mm,所供母线型号导体截面必须与CCC报告一致。
母线槽技术规范
母线槽技术规范、图纸及其它需要说明的事项1、技术要求1.1 环境条件密集型母线使用环境要求见下表：1.2 使用环境的对产品的基本要求1.3 采用标准制造、检验、安装和验收满足下列标准：IEC 439-2.1987 《国际电工化协会标准》(国家电工标准)GB7251.2-1997 《母线干线系统-对母线槽的特殊要求》(国标)JB/T 9662-1999 《密集绝缘母线干线系统》(密集母线行业标准)JB 8511 《空气绝缘母线干线系统》GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》GB4208 《外壳防护等级（IP代码）》GB5585.1~3 《电工用铜、铝及其合金母线》GB6892 《工业用铝合金热挤压型材》ENMABU1.1 《母线槽安装、维护标准》GB7251.1 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》GB7251.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439.2 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》IEC439.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》参考标准：美国UL857标准英国BS5486标准欧洲EN60439-1标准德国DIN VDE0660标准德国DIN EN50081标准1.4 结构与散热性(1)温升要求：（2）母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。
母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。
请投标人详细描述。
安装母线槽的外壳应采用铝镁合金，外壳可以作为50%相排的接地容量（必须提供第三方权威机构的试验报告）要求外壳通过1800小时抗盐雾腐蚀试验（必须附报告）。
（3）母线槽应有多种防护等级可选，本工程选用母线防护等级要求为IP55，且投标人应考虑环境的各种恶劣情况的发生，请在投标文件中详细阐述所能预想到的各种情况并提出相应的解决措施。
母线槽技术要求
一、规范及标准母线槽制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于如下标准：（1）《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》GB7251.1（2）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》GB7251.2（3）《密集绝缘干线系统（密集绝缘母线）》JB/T9662–2011（4）国际电工委员会标准IEC-439（等同与GB7251）（5）国际工程机械协会NEMABU1.1《母线槽安装、维护标准》（6）ISO9002、ISO9000或ISO14000质量体系的标准（7）JB/T10327-2011《耐火母线干线系统（耐火母线槽）》；（8）GA/T537-2005《母线干线系统(母线槽)阻燃、防火、耐火性能的试验方法》二、工作环境条件（1）环境温度：-5︒C至+50︒C；（2）相对湿度：日平均值不超过95%，月平均值不超过90 %（25︒C），相对湿度应符合GB7251.1-1997及GB7251.2-1997标准；（3）海拔高度：小于1000米；（4）额定工作电压：交流600V及以下；（5）额定频率：50Hz；（6）额定电流：630A～5000A。
三、技术要求全封闭式配电母线槽应设计合理，品质及性能必须优质、稳定和可靠。
具有阻抗低、散热好、电压降低、阻燃、防火阻隔、防溅水、耐机械冲击、防爆的性能，并应有国内或国外成功运行的实例证明。
(1)母线槽主要材质的要求①导体为高导电率的铜板，铜的纯度必须>99.9%，铜板表面要求全长镀银或镀锡。
②绝缘材料应达到B级及以上的绝缘等级，能耐受130 及以上高温，保证在高温场合的长绝缘寿命与可靠性。
③装甲型母线槽的防护等级为IP54及以上。
④应采用100%容量的PE排；⑤外壳侧面应采用优质镀锌无缝钢板或优质铝合金，加强抗外力冲击能力，并具有低的磁滞涡流损耗特性。
⑥母线槽外壳应完全密封以免机械损伤和灰尘进入。
母线桥技术要求
母线槽技术要求：1、范围：1．1 本技术要求对改造工程中的设计,选材,制造和检查/测试和供应方面提出最基本的要求。
1．2关于对母线槽的电气额定值和尺寸要求的专门工程数据，详细标准图纸、数据清单将在工程中明确。
2、责任2．1 本技术要求与相关法规，标准，数据表，图纸等之间的任何矛盾应由需方负责澄清。
2．2 不允许用假设来掩盖数据的不足，供方有责任由需方或其它渠道获取可靠信息。
2．3 为确保设备的正确安装，操作及维修，供方应提供所有必须的或附加的工具，专用工具和附件的清单。
即使这些设备在技术要求或数据表中未列出。
3 规范母线槽应符合本技术要求及下列最新版法规、刊物及规范的要求。
3．1中国规范GB156-1993 标准电压GB50052-1995 电源输送和配电系统设计规范GB50053-1994 10KV及以下变电站设计规范BG50054-1995 低压变电站设计规范GB7251.1-1997 低压开关装置和控制装置装配第一部分：型式试验和半型式试验装配GB7251.2-1997 低压开关装置和控制装置装配第二部分：母线干线系统的特殊要求JB/T9662-1999 无偏析封闭的绝缘母线槽系统GB4208-1993 围壳提供的保护程度（IP规范）3．2 IEC标准IEC38 IEC 标准电压IEC 79 易爆气体环境中使用的电气设备IEC 287 电缆直流电流额定值的计算IEC 364 建筑物的电气安装IEC 417 设备中使用的图解符号IEC 592 围壳提供的保护程度IEC 909 短路电流计算IEC 1082 电工技术方面文件的编制4．设计4．14．2母线槽设备应符合本技术要求，在所有正常或带故障的条件下都能安全工作。
4．3本技术要求书中所述的无偏析相母线槽用于400V、3相、5线、50H Z系统，有百分之五十的中性母线用于在变压器中性端和开关装置中性母线间的中间连接。
母线相序应按IEC标准清楚标明。
低压母线槽规格参数
低压母线槽是一种用于配电系统中的电力传输设备，主要用于连接和分配电能。
它通常由多个母线单元组成，每个单元之间通过连接器连接。
低压母线槽的规格参数主要包括以下几个方面：
1. 电压等级：低压母线槽的电压等级通常为24V、36V、48V、110V、127V等，具体需要根据实际应用场景和需求来选择。
2. 电流容量：低压母线槽的电流容量是指其能够承受的最大电流值，单位为安培（A）。
电流容量的选择需要根据负载设备的功率和数量来确定。
3. 导体材质：低压母线槽的导体材质通常有铜、铝、铝合金等，不同材质的导体导电性能和散热性能有所不同，需要根据实际需求来选择。
4. 绝缘材料：低压母线槽的绝缘材料通常有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等，绝缘材料的选型需要考虑其耐热性、耐压性、抗老化性能等因素。
5. 防护等级：低压母线槽的防护等级通常分为IP20、IP30、IP40等，表示其对固体异物和水的防护能力。
防护等级的选择需要根据实际使用环境来确定。
6. 安装方式：低压母线槽的安装方式有水平安装、垂直安装、悬挂安装等，需要根据实际应用场景和空间条件来选择。
7. 连接器类型：低压母线槽的连接器类型有螺栓连接、插接式连接等，连接器类型的选择需要根据实际连接需求来确定。
8. 温度范围：低压母线槽的温度范围是指其正常工作时的最高
和最低温度，需要根据实际使用环境来确定。
9. 使用寿命：低压母线槽的使用寿命通常在20-30年之间，具体需要根据导体材质、绝缘材料、安装方式等因素来确定。
10. 产品认证：低压母线槽的产品认证通常包括CCC认证、CE 认证等，这些认证可以确保产品的安全性和可靠性。
母线槽技术规范(点击查看DOC格式) - 低压密集型母线设备技术规范
低压密集型母线设备技术规范1．一般技术条件适用标准GB7251.2-1997GB/T9662-1999IEC439-152GB2900.19《电工名词术语:高电压试验技术和绝缘配合》GB5465.2《电气设备用图形符号》GB191《包装储运图示标志》GB4205《控制电气设备的操作件标准运动方向》GB156《额定电压》GB762《电气设备额定电流》GB1980《电气设备额定频率》GB5582《高压电力设备外绝缘的污秽等级》GB4797.2《电工电子产品自然环境条件、海拔和气压、水深和水压》GB311.1《高压输变电设备的绝缘配合》GB311.2-6《高电压试验技术》GB4585.2《流系统用高压绝缘子人工污秽试验方法固体层法》GB7354《局部放电测量》GB11604《高压电器设备无线电干扰测试方法》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB4728.1-13《电气图用图形符号》GB4025《电工成套装置中的指示灯和按钮的颜色》GB4884《绝缘导线的标记》GB7159《电气技术中的文字符号制订通则》GB1/T8349《金属封闭母线》GB1207《电压互感器》GB11021《电气绝缘的耐热性评定和分级》GB12193《出口机械、电工、仪器仪表包装通用技术条件》GB3910《铝及铝合金加工产品的化学成分》ZBK11001《封闭母线》JB1580《铝制焊接容器技术条件》JB2420《户外防腐电工产品的条件》7.2.2.2环境条件安装使用地点高程: 海拔高程＜2000m年平均湿度: 90%极端最高气温: 45℃极端最低气温: -20℃2．低压密集型母线技术要求a.型式: 自冷式b.设备规范: 见下表①所提供密集型母线槽动热稳定性好，传输能力大，导电排采用99.99％优质铜排，铜排的选择符合GB5585标准，绝缘材料选择优质绝缘材料，绝缘性能好，耐火、老化寿命达四十年以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压母线槽技术规范书
一、低压母线
1.1本次选用三相五线制TN-S系统的封闭式密集型铜母线槽，密集型母线应采用国际品牌；母线厂商应提供如下资料：
1.1.1中国国家强制性产品认证CCC：本次各个规格型号的母线槽产品必须通过国家强制性产品认证CCC,制造商与生产企业必须保持一致原产生产，不接受授牌生产、OEM生产，并提供有效的型式试验报告；
1.1.2质量保证体系：本次采用产品的生产厂家必须通过ISO9001质量保证体系认证；
LL3环境管理体系：生产厂家应通过环境管理体系ISO14001认证；
1.1.4生产厂家应具有在最近两年内为国内、国外大型项目提供母线槽产品及服务的业绩记录，并请提供业绩表，项目规模以及项目联系人等信息；
1.1.5负责本项目的督导、调试的专业工程师的名单及资质证明文件；
1.1.6提供主要原材料的产地及厂家名称；
1.1.7其他重要的检测报告或技术证书(如有的话)；
1.1.8符合技术要求的母线样品1件；
1.2低压封闭式插接母线槽设备应满足以下标准和规范：
1.2.1《外壳防护等级(IP代码)》(GB4208-2008)；
1.2.2《电工用铜、铝及其合金母线第一部分：一般规定》(GB5585.1-2005)；
123《低压成套开关设备和控制设备第一部分：型式实验和部发型式实验成套设备》(GB7251.1-2005)；
124《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽) 的特殊要求》(GB7251.2—2006)或IEC439.2标准；
1.2.5《母线槽(母线干线系统)》(ZBK36002-89)；
1.2.6《密集绝缘母线槽》(ZBK36003-89)；
1.2.7机械行业标准（JB/T 9662-1999）《密集绝缘母线干线系统（密集绝缘母线槽）》；
1.2.8国际电工委员会IEC439；
1.3产品通过的型式试验项目及标准：
1.3.1机械负载试验；
1.3.2温升试验；
133短路强度试验；
135保护电路连续性试验；
136介电强度试验；
1.3.7绝缘强度试验或冲击电压耐受试验；
1.3.8验证电阻、电抗；
1.3.9验证电气间隙和爬电距离；
1.4密集型母线槽的电气技术规格要求：
1.4.1额定工作电压：690VAC,额定绝缘电压：1000VAC；
1.4.2环境温度：-5℃〜+40℃；
1.4.3相对湿度：≤90% （+20℃时）；
1.4.4海拔高度：≤2000m；
145额定频率：50Hz；
1.4.6额定电流：详见采购需求一览表；
1.4.7短路防护能力：2000A母线系统应能承受65kA持续时间1秒的短时
耐受电流，5000A母线系统应能承受100kA持续时间1秒的短时耐受电流；
1.4.8温升：母线槽内各点的温升应当均匀，包括连接头处极限温升不超过70K；
1.4.9绝缘材料耐热指数≥13O°C5
1.4.10绝缘电阻：相间绝缘电阻N500MQ；铜排与外壳之间电阻N 500
MQ；
1.4.11防护等级：室内不低于IP54,室外及室内喷淋下方及易结露处不低于IP65；
1412介电强度：所有母线部件，如直身、弯头、法兰等通过3500V AC或7500V DC无击穿，无闪络;
1.4.13电气间隙和爬电距离电气间隙210mm,爬电距离212mm；
1.4.14母线槽设计：全封闭式配电母线槽应设计合理，品质及性能必须是
优质、稳定和可靠的，具有阻抗低、散热好、电压降低、防火阻隔、防溅水、耐机械冲击的性能；
1.5密集型母线槽的材料结构要求以及性能指标：
151外壳材质：为保证母线槽的强度和刚度，密集母线槽系统外壳应采用优质铝合金\冷轧镀锌钢板材料•；
152密集母线外壳表面应作静电粉末喷涂处理，通过1800h盐雾试验，以达到良好的防腐蚀效果，投标人应提供外壳盐雾试验的第三方检测报告；
1.5.3导体材料：密集型母线槽铜导体应选用国标T2电解铜轧制成高纯度TMY电工硬铜排作为高导电率材料，且铜的纯度299.95% （需提供铜纯度测试报告），布氏硬度HB265,电阻率W0.0177Q-m,导电率1ACS不小于97.5%, 铜母排按规定弯曲试验（90度直角弯）无裂痕，符合GB5585.1—5585.3,铜排表面全长镀银，不接受仅在接头部位搪锡的做法；
154导体完整性：为保证母线槽的载流能力及结构强度，母线直线段导体全长应保持完整，不得有中间冲孔、末端截面收缩等不良设计；
1.5.5铜排表面处理：为保证良好的母线导电性能，导体表面需全长镀锡或镀银处理；
1.5.6绝缘材料：采用技术领先的美国杜邦帝人Mylar聚酯薄膜，等级为B 级以上，耐温13（ΓC以上；保证在高温时无有毒气体排放；保证在高温场合的长绝缘寿命与可靠性；出具RoHS环保认证；应提供绝缘材料的第三方检测报告;
1.5.7密集母线连接头设计：母线连接头要求为独立可移动式，便于母线的安装及拆卸；连接头螺栓应为带有力矩指标的双头单螺栓，大面积碗形垫圈，保证接头有良好的接触；连接头截面积大于相线截面的30%；
1.5.8密集母线热膨胀处理：母线槽在环境温度-5℃〜4（）℃条件下能够解决自身的热伸缩问题，无须增设专用膨胀节，可通过接头调节热膨胀；
1.5.9密集母线接地系统采用独立接地的三相五线制TN-S方式，中性线与相线同材质等截面，PE （外壳不可作PE）线容量不小于相线容量的1/2；
1510密集母线防止涡流损耗：大电流母线槽要有防止由电磁感应造成母
线涡流问题的解决措施，并请详细说明；
1.5.11密集母线防烟囱效应：投标母线产品内不应存在连续空间，要避免形成“烟囱效应”，说明解决的方法和装置；
1.5.12密集母线槽外形和重量应紧凑，以减少安装空间，重量轻；
1.5.13密集母线安装维护性能：密集母线产品应采用标准化、模块化设计，便于迅速安装以及维护；节省施工费用；
1.5.14密集母线防错设计:产品应设计良好，从总体上保证母线安装方便，易于维护，具有良好的防错设计,最大限度的避免因人为因素而造成的产品故障; 请详细阐明；
1.5.15密集母线与设备连接：密集母线与设备如开关柜、变压器等连接处，正常运行不应产生过热，低压密集型母线截面及支持跨距应满足短路热稳定及短路动稳定的要求，支持跨距同时避开共振区；与变压器的连接应采用软连接，连接铜排应达到密集型母线段的质量要求，镀锡/镀银处理，截面积应达到或者超过母线槽截面；连接地线应满足供电报装单位的要求；
1.5.16密集母线槽安装支架：厂家应根据母线槽的各种安装方式，提供各种母线槽安装支架，包括水平、垂直支架及弹簧支撑架；各类支架应有足够的强度，具有较强的抗腐蚀能力和耐氧化性；
1.5.17母线槽材料环保要求：所有材料必须符合环境保护要求，产品可被回收再利用，主要绝缘材料在火灾时不能放出有毒气体；
1.5.18寿命：低压密集型母线槽的使用寿命不低于30年。
