钢制压力容器焊接工艺标准评定
23钢制压力容器焊接工艺评定JB4708-2000.
③修改经评定合格后试件厚度适用于焊件厚度的有效范围。
④增加了当规定进行冲击试验时，部分焊透和不等厚对接焊缝焊件评定时试件厚度及适用于焊件厚度的条款。
⑤修改返修焊、补焊和打底焊时试件厚度及适用于焊件厚度的条款。
⑥表1变更了一些焊接工艺评定因素。
5 对接焊缝、角焊缝焊接工艺评定规则
5．1 评定对接焊缝焊接工艺时，采用对接焊缝试件。对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。试件形式示意如图1。
5．1．1 板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
5．1．2 管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可。
JB4730--1994 压力容器无损检测
3 术语
本标准采用下列定义。
3．1 焊接工艺评定welding procedure qualification
为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。
3．2 焊接工艺指导书 welding procedure specification
JB4708--2000
钢制压力容器焊接工艺评定 代替JB4708--1992
Welding procedure qualification for steel pressure vessels
1 范围
本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等的焊接工艺评定。
为验证性试验所拟定的、经评定合格的、用于指导生产的焊接工艺文件。

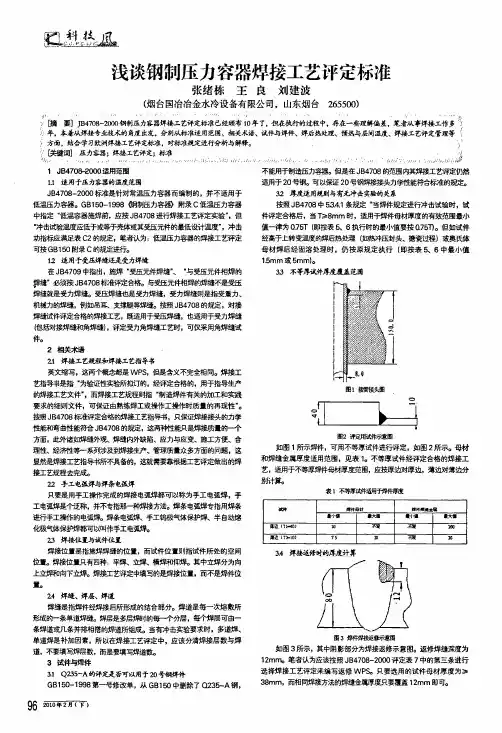

浅谈钢制压力容器焊接工艺评定标准
熙塑垒凰．浅谈钢制压力容器焊接工艺评定标准张绪栋王良刘建波(烟台国冶冶金水冷设备有限公司，山东烟台265500)。
}1一j。
j j。
j。
j!j j?。
}j’?。
’}‘}j“。
¨’，'4睛要】JB4708—2000钢刺压力容器焊接工艺评定标准已经颁布10年了，但在执行的过程中，存在一些理解偏差，笔者从事焊接工作多’0力年，本着钛焊接专业技术的角度出发，分别从标准适用范围、相关术语、试件与焊件、焊后热处理、预热与层闻温度、焊接工艺评定管理等；?方面，结合学习欧洲焊接工艺评定标准，聍标准规定进行分析与解释。
j，7 77巨键词】压力容器；焊接工艺评定；标准，Z 4|t?i㈠…j?：?…L～．，?r?r h，．j—H-}?t：／n I％…÷．ji／：v i,／／7．川／?{／i…；t}}!?{一i／H。
}。
…{k稍。
i_／?j：；ij?I j{／．j t，／t≯j l／iI r—f．1i÷{?j㈠．强1JB4708．-2000适用范围不能用于制造压力容器。
但是在JB4708的范围内其焊接工艺评定仍然1．1适用于压力容器的温度范围适用于20号钢。
可以保证20号钢焊接接头力学性能符合标准的规定oJ B4708—2000标准是针对常温压力容器而编制的，并不适用于低温压力容器。
G Bl50—1998翎制压力容器>附录C低温压力容器中指定“低温容器施焊前，应按J B4708进行焊接工艺评定实验”，但“冲击试验温度应低于或等于壳体或其受压元件的最低设计温度”，冲击功指标应满足表C2的规定，笔者认为：低温压力容器的焊接工艺评定可按GBl50附录C的规定瓶12适用于受压焊缝还是受力焊缝在JB4709中指出，施焊“受压元件焊缝”、。
与受压元件相焊的拳}缝”必须按J B4708标准评定舍洛。
与受匮元件相焊的焊缝不是受压焊缝就是受力焊缝。
受压焊缝也是受力焊缝，受力焊缝则是指受重力、机械力的焊缝，例如吊耳、支撑腿等焊缝。
国家质量技术监督局关于执行ＪＢ4708－2000《钢制压力容器焊接工艺评定》标准的意见
国家质量技术监督局关于执行ＪＢ4708－2000《钢制压力容器焊接工艺评定》标准的意见文章属性•【制定机关】国家技术监督局(已撤销)•【公布日期】2001.01.02•【文号】质技监办发[2001]003号•【施行日期】2001.01.02•【效力等级】部门规范性文件•【时效性】失效•【主题分类】标准化正文国家质量技术监督局关于执行ＪＢ４７０８－２０００《钢制压力容器焊接工艺评定》标准的意见（２００１年１月２日质技监办发〔２００１〕００３号）各省、自治区、直辖市质量技术监督局：《钢制压力容器焊接工艺评定》（以下简称《焊接工艺评定》）ＪＢ４７０８－２０００，已经批准发布，并于２０００年１０月１日起实施。
２０００版《焊接工艺评定》标准与９２版《焊接工艺评定》标准相比，内容有较大的变化，为既能有效地贯彻执行２０００版《焊接工艺评定》，又尽量减少压力容器制造单位不必要的重复评定工作，经研究，提出如下意见，请各有关单位严格执行：１．自发文之日起，制造压力容器的单位进行焊接工艺评定时，应按２０００版《焊接工艺评定》标准进行。
２．按９２版《焊接工艺评定》标准评定合格的对接焊缝双面焊试件和堆焊试件的评定项目，继续有效。
３．按９２版《焊接工艺评定》标准评定合格的对接焊缝单面焊的评定项目，属于下列情况之一的，可继续有效：（１）对接焊缝单面焊试件，试样的实际弯曲角度已达到双面焊接试件要求的弯曲角度；（２）原评定合格的焊接工艺评定项目，按２０００版《焊接工艺评定》要求，只补做弯曲试验的评定，并经检验合格。
４．对２０００版《焊接工艺评定》标准４．３中型式试验件的评定，如焊接条件与９２版《焊接工艺评定》中组合焊缝试件相同时，则组合焊缝试件评定合格的项目适用该型式试验件。
５．上述可继续有效的评定项目和需补做弯曲试验的评定项目，对有冲击要求的，如其常温冲击功平均值小于２７Ｊ，按２０００版《焊接工艺评定》标准要求，还须补做冲击试验的评定，并经检验合格。
压力容器焊接工艺评定
压力容器焊接工艺评定本标准规定了焊接工艺评定规则、检验方法和合格指标,适用于石油、化学工业用钢制压力容器的焊接工艺评定.1 基本原则>1.1 焊接工艺评定就是按照所拟定的焊接工艺,根据标准的规定焊接试件、检验试样,测定焊接接头是否具有所要求的性能.经过焊接工艺评定提出"焊接工艺评定报告",并结合实践经验制订"焊接工艺规程"作为焊接生产的依据.压力容器焊接工艺评定的目的在于获得焊接接头机械性能符合要求的焊接工艺.1.2 使用本标准时,必须同时遵守《钢制石油化工压力容器设计规定》、JB741-80《钢制焊接压力容器技术条件》等有关标准或技术文件.<BR>1.3 焊接工艺评定因素分为基本因素、补加因素和次要因素.基本因素是指影响焊接接头机械性能(冲击韧性除外)的焊接条件.当规定进行冲击韧性试验时则增添补加因素,补加因素是指影响焊接接头冲击韧性的焊接条件.次要因素是指不影响焊接接头机械性能的焊接条件.当规定要重新评定焊接工艺、或因变更次要因素而不需要重新评定焊接工艺时,只需修订"焊接工艺规程."1.4 评定对接焊缝焊接工艺时,采用对接焊缝试件;评定角焊缝焊接工艺时,采用角焊缝试件.当基本因素和补加因素不变时,评定合格的对接焊缝焊接工艺适用于各种焊接接头中的对接焊缝;评定合格的角焊缝焊接工艺适用于各种焊接接头中的角焊缝.1.5 当进行焊接工艺评定时,所用设备应处于正常工作状态,钢材、焊接材料必须符合相应标准的规定,施焊者技术要熟练.2 焊接工艺评定规则2.1 通用规定2.1.1 改变焊接方法,需重新评定.2.1.2 关于钢材的规定:为减少焊接工艺评定的数量,将钢材划分为五类,每类内再划分组,见表1.2.1.2.1 钢材的类别号改变时,需重新评定.2.1.2.2 当改用同组别号的钢材时,不需重新评定.2.1.2.3 在同类别号中,高组别号钢材的评定适用于低组别号钢材.2.1.2.4 当两种类别号或两种组别号的钢材组成焊接接头时,即使这两种钢材各自都已评定合格,其组合焊接接头仍需重新评定.但2.1.2.3和2.1.2.6项所列情况可去重新评定.2.1.2.5 在同类别号中,高组别号钢材的评定适用于该组别号钢材与低组别号钢材所组成的焊接接头.2.1.2.6 除类别号为Ⅳ和V的钢材外,高类别号钢材的评定适用于该类别号钢材与低类别号钢材组成的焊接接头.2.1.3 改变焊后热处理类别,需重新评定.<BR>试件应当经受基本上相当于焊件和母材在制造过程中的热处理.在热处理温度下,其保温时间不得少于制造过程中累计保温时间的80%.除气焊外,对有冲击韧性要求的焊件,当改变焊后热处理的温度范围和保温时间时,需重新评定.2.1.4 板材试件的评定也适用于管材焊件,管材试件的评定也适用于板材焊件.2.1.5 焊接工艺经评定合格后,根据试件的厚度确定适用于焊件的厚度范围.若2.2条中各种焊接方法的焊接工艺评定规则中没有规定,则按下列各项所述.2.1.5.1 对接焊缝试件取拉伸和横向弯曲试样时,适用于焊件的厚度范围应符合表2的规定.2.1.5.3 除气焊外,若试件经超过临界匠焊后热处理,则适用于焊件焊缝金属最大厚度为1.1T. 2.1.5.4 某一尺寸角焊缝试件的评定适用于各种尺寸的角焊缝.2.1.5.5 某一尺寸对接焊缝试件的评定适用于相应焊缝金属厚度(见表2或表3)的角焊缝.2.1.5.6 若焊件焊缝为不完全焊透的对接焊缝,仍按表2或表表3的规定评定其母材和焊缝金属厚度范围.2.2 各种焊接方法的焊接工艺评定规定和因素.2.2.1 气焊2.2.1.1 厚度规定<BR>焊件母材的最大厚度等于试件的厚度.2.2.1.2 基本因素a.焊丝钢号.b.可燃气体的种类.2.2.1.3 次要因素a.坡口形式b.增加或取消钢垫板.c.在同组别号内选择不同钢号的钢材作垫板.d.坡口根部间隙e.填充金属的横截面积.f.焊接位置.g.预热温度.h.不摆动焊或摆动焊.i.从氧化焰改为还原焰,不需重新评定.<BR>j.左向焊或右向焊.<BR>k.焊前清理和层间清理方法.<BR>l.有无锤击焊缝.<BR>2.2.2 手弧焊<BR>2.2.2.1 厚度规定<BR>a.若焊件母材厚度大于200Mm,则试件的厚度大于或等于焊件焊接接头的厚度除以1.3,而适用于焊件母材和焊缝金属的最大厚度为1.3T和1.3t.<BR>b.单道焊或多道焊时,其中任一焊道的厚度大于13mm,则适用于焊件母材最大厚度为1.1T.<BR>c.当规定进行冲击韧性试验时,若焊件母材的厚度小于16mm,则试件厚在是焊件的最涉厚度;而焊件母材的厚度大于或等于16mm时,试件的最小厚度应为16mm,适用于焊件母材的最小厚度为16mm.<BR>d.焊件母材和焊缝金属厚度超出2.1.5款所列的范围,需重新评定.<BR>2.2.2.2 基本因素<BR>a.焊条牌号(焊条牌号中第三位数字除外).<BR>当焊条牌不 ,用非低氢型药皮焊条代替低氢型药皮焊条,需重新评定.<BR>b.预热温度比评定合格值降低50℃以上,需重新评定.<BR>2.2.2.3 补加因素<BR>a.焊条的直径改为大于6mm,需重新评定.<BR>b.从评定合格的焊接位置改变为向上立焊,需重新评定.<BR>c.最高层间温度比评定合格值高50℃以上,需重新评定.<BR>d.电流的种类和极性.<BR>e.增加量或单位长度焊道的熔敷金属超过评定合格时,需重新评定.<BR>若焊后热处理细化了晶粒,则不必测定能量或熔敷金属体积.<BR>2.2.2.4 次要因素<BR>a.坡口形式.<BR>b.取消单面焊时的钢垫板,不需重新评定.<BR>c.坡口根部间隙.<BR>d.增加或取消非金属或非熔化的金属焊接衬垫.<BR>e.焊条直径.<BR>f.焊接位置.<BR>g.需作精根处理的根部焊道向上立焊或向下立焊.<BR>h.施焊结束后至焊后热处理前,改变原预热规定,不需重新评定.<BR>i.电流种类或极性.<BR>j.电流值或电压值.<BR>k.不摆动焊或摆动焊.<BR>l.焊前清理和层间清理方法.<BR>m.清根方法<BR>n.手工操作、半自动操作或自动操作.<BR>o.有无锤击焊缝.<BR>2.2.3 埋弧焊<BR>2.2.31 厚度规定<BR>a.若焊件母材厚度大于200mm,则试件的厚度应大于或等于焊件焊接接头的厚度除以1.3,而适用于焊件母材和焊缝金属的最大厚度为1.3T 和1.3t.<BR>b.单道焊或多道焊时其中任一焊道的厚度大于13mm,则适用于焊件母材最大厚度应为1.1T.<BR>c.当规定进行冲击韧性试验时,若焊件母材的厚度小于16mm,则试件厚度应是焊件的最小厚度;而焊件母材的厚度大于或等于16mm时,试件的最小厚度应为16mm,适用于焊件母材的最小厚度为16mm.<BR>d.焊件母材和焊缝金属厚度超出2.1.5款所列的范围,需重新评定.<BR>2.2.3.2 基本因素<BR>a.最高层间温度比评定合格值高50℃以上,需重新评定.<BR>b.电流的种类和极性.<BR>c.增加线能量或单位长度焊道的熔敷金属体积超过评定合格值,需重新评定.<BR>若焊后热处理细化了晶粒,则不必测定线能量或熔敷金属体积.<BR>d.焊丝摆动幅度、频率和两端停留时间.<BR>e.由每面多道焊改为每面单道焊,需重新评定.<BR>f.单丝焊或多丝焊.<BR>2.2.3.4 次要因素<BR>a.坡口因素<BR>b.取消单面焊的钢垫板,不需重新评定.<BR>c.坡口根部间隙.<BR>d.增加或取消非金属或非熔化的金属焊接衬垫.<BR>e.焊丝直径.<BR>f.焊剂商标名称或制造厂.<BR>g.焊接位置.<BR>h.施焊结束后至焊后热处理前,改变原预热规定,不需重新评定.<BR>i.电流种类或极性.<BR>j.电流值或电压值.<BR>k.不摆动焊或摆动焊.<BR>l.焊前处理和层间清理方法.<BR>m.清根方法.<BR>n.焊丝摆动幅度、频率和两端停留时间.<BR>o.导电嘴至工件的距离.<BR>p.由每面多道焊改为每面单道焊,不需重新评定.<BR>q.单丝焊或多丝焊.<BR>r.焊丝间距.<BR>s.半自动操作或自动操作.<BR>t.有无锤击焊缝.<BR>2.2.4 熔化极气体保护焊<BR>2.2.4.1 厚度规定<BR>a.若焊件母材厚度大于200mm,则试件的厚度应大于或等于焊件焊接接头的厚度除以1.3,而适用于焊件母材和焊缝金属的最大厚度为1.3T和1.3t.<BR>b.单道焊或多道焊时,其中任一焊道的厚度大于13mm,则适用于焊件母材最大厚度应为1.1T.<BR>c.当熔滴呈短路过渡时,适用于焊件母材最大厚度应为1.1T.<BR>d.当规定进行冲击韧性试验时,若焊件母材的厚度小于16mm,则试件厚度应是焊件的最小厚度;而焊件母材的厚度大于或等于16mm时,试件的最小厚度应为16mm,适用于焊件母材的最小厚度为16mm.<BR>e.焊件母材和焊缝金属厚度超出2.1.5款所列的范围,需重新评定.<BR>2.2.4.2 基本因素<BR>a.焊丝钢号.<BR>b.实芯焊丝或药芯焊丝.<BR>c.添加或取消附加的填充金属;附加填充金属的数量.<BR>d.焊缝金属中重要合金元素含量超出评定合格的范围,需重新评定.<BR>e.预热温度化评定合格值降低50℃以上,需重新评定.<BR>f.保护气体种类;混合保护气体配比.<BR>g.从单一的保护气体改用混合保护气体,或取消保护气体,需重新评定.<BR>2.2.4.3 补加因素<BR>a.从评定合格的焊接位置改变为向上立焊,需重新评定.<BR>b.最高层间温度比评定合格值高50℃以上,需重新评定.<BR>c.电流的种类和极性.<BR>d.增加线能量或单位长度焊道的熔敷金属体积超过评定合格值,需重新评定.<BR>若焊后热处理细化了晶粒,则不必测定线能量或熔敷金属体积.<BR>e.焊丝摆动幅度、频率和两端停留时间.<BR>f.由每面多道焊改为每面单道焊,需重新评定.<BR>g.单丝焊或多丝焊.<BR>2.2.4.4 次要因素<BR>a.坡口形式.<BR>b.取消单面焊的钢垫板,不需重新评定.<BR>c.坡口根部间隙.<BR>d.增加或取消非金属或非熔化的金属焊接衬垫.<BR>e.焊丝直径.<BR>f.焊接位置.<BR>g.需作清根处理的根部焊道向上立焊或向下立焊.<BR>h.施焊结束后至焊后热处理前,改变原预热规定,不需重新评定.<BR>i.保护气体的流量比评定合格值减少不超过10%,不需重新评定.<BR>j.熔滴过渡种类(颗粒过渡、喷射过渡、脉冲喷射过渡或短路过渡).<BR>k.电流的种类或极性.<BR>l.电流值或电压值.<BR>m.不摆动焊或摆动焊.<BR>n.焊前清理和层间清理方法.<BR>o.清根方法.<BR>p.焊丝摆动幅度、频率和两端停留时间.<BR>q.导电嘴至工件的距离.<BR>r.由每面多道焊改为每面单道焊,不需重新评定.<BR>s.单丝焊或多丝焊.<BR>t.焊丝间距.<BR>u.半自动操作或自动操作.<BR>v.有无锤击焊缝.<BR>2.2.5 钨极气体保护焊<BR>2.2.5.1 厚度规定<BR>a.若焊件母材厚度大于200mm,则焊件的厚度应大于或等于焊件焊接接头的厚度除以1.3,而适用于焊件母材和焊缝金属的最大厚度为1.3T和1.3t.<BR>b.单道焊或多道焊时,其中任一焊道的厚度大于13mm,则适用于焊件母材最大厚度应为1.1T.<BR>c.当规定进行冲击韧性试验时,若焊件母材的厚度小于16mm,则试件厚度应是焊件的最小厚度;而焊件母材的厚度大于或等于16mm时,试件的最小厚度应为16mm,适用于焊件母材的最小厚度为16mm.<BR>d.焊件母材和焊缝金属厚度超出2.1.5款所列的范围,需重新评定.<BR>2.2.5.2 基本因素<BR>a.焊丝钢号<BR>b.添加或取消预置填充金属;预置填充金属的化学成分范围.<BR>c.增加或取消填充金属.<BR>d.预热温度比评定合格值降低50℃以上,需重新评定.<BR>e.保护气体种类;混合保护气体配比.<BR>f.从单一的保护气体改用混合保护气体,或取消保护气体,需重新评定.<BR>2.2.5.3 补加因素<BR>a.从评定合格的焊接位置改变为向上立焊,需重新评定.<BR>b.最高层间温度比评定合格值高50℃以上,需重新评定.<BR>c.电流的种类或极性.<BR>d.增加线能量或单位长度焊道的熔敷金属体积超过评定合格值,需重新评定.<BR>若焊后热处理细化了晶粒,则不必测定线能量或熔敷金属体积.<BR>e.钨极摆动幅度、频率和两端停留时间.<BR>f.由每面多道焊改为每面单道焊,需重新评定.<BR>g.单丝焊或多丝焊.<BR>2.2.5.4 次要因素<BR>a.坡口形式.<BR>b.增加钢垫,不需重新评定.<BR>c.在同组别号内选择不同钢号的钢材作垫板.<BR>d.坡口根部间隙.<BR>e.增加或取消非金属或非熔化的金属焊接衬垫.<BR>f.填充金属横截面积.<BR>g.焊接位置.<BR>h.需要清极处理的根部焊道向上立焊或向下立焊.<BR>i.保护气体的流量比评定合格值减少不超过10%,不需重新评定.<BR>j.在直流电源上叠加或取消脉冲电流.<BR>k.电流种类或极性.<BR>l.电流植或电压值.<BR>m.钨极的种类或直径.<BR>n.不摆动焊或摆动焊.<BR>o.喷嘴尺寸.<BR>p.焊前清理和层间清理方法.<BR>q.清根方法.<BR>r.钨极摆动幅度、频率和两端停留时间.<BR>s.由每面多道焊改为每面单道焊,不需重新评定.<BR>t.单丝焊或多丝焊.<BR>u.钨极间距.<BR>v.手动操作,半自动操作或自动操作.<BR>w.有无锤击焊缝.<BR>2.2.6 电渣焊<BR>2.2.6.1 厚度规定<BR>焊件母材最大厚度应为1.1T.<BR>2.2.6.2 基本因素<BR>a.增加或取消非金属或非熔化的金属成形滑块.<BR>b.焊剂牌号;混合焊的混合比例.<BR>c.丝极或板极;丝极或板极钢号.<BR>d.熔嘴或非熔嘴;熔嘴钢号.<BR>e.电流值或电压值超过评定合格值±15%.<BR>f.电极摆动幅度、频率和两端停留时间.<BR>g.单丝焊或多丝焊.<BR>2.2.6.3 次要因素<BR>a.坡口形式.<BR>b.焊接面的装配间隙.<BR>c.填充金属的横截面积.<BR>d.焊前清理方法.<BR>e.焊丝间距.<BR>f.有无锤击焊缝.<BR>2.3 几种情况的规定<BR>2.3.1 当焊件的同一焊接接头使用一种以上焊接方法(或焊接工艺)时,则:<BR>2.3.1.1 按每种焊接方法(或焊接工艺)所焊母材和焊缝金属的工范围分别进行评定;或与焊件 ,使用一种以上焊接方法(或焊接工艺)焊接试件,进行组合评定.<BR>2.3.1.2 分别评定时,每种焊接方法(或焊接工艺)所适用于焊件母材和焊缝金属的厚度范围应符合表2或表3的规定.<BR>2.3.1.3 在确定适用于焊件焊接接头的最大厚度时,不能把每种焊接方法(或焊接工艺)评定后适用的厚度范围叠加.<BR>2.3.1.4 组合评定后用于焊件时,可以去掉一种或几种焊接方法(或焊接工艺), 要保证余留的每一种焊接方法(或焊接工艺)所熔敷的焊缝金属厚度都经过评定.<BR>2.3.1.5 组合评定中的每一种焊接方法(或焊接工艺)可以单独作用.<BR>2.3.2 焊件中厚边母材和薄边母材的厚度都在2.1.5款规定的范围内,则对接焊缝试件的评定适用于不同厚度母材之间的对接焊缝焊件(若试件厚度大于或等于40mm),则不限制厚边母材的最大厚度).<BR>2.3.3 不符合下列各项条件时,对接焊缝试件的评定适用于对接焊缝和角焊缝焊件的返修、补焊.<BR>2.3.3.1 焊件焊缝金属最小厚度不限.<BR>2.3.3.2 焊件母材和焊缝金属最大厚度符合2.1.5款规定的范围.但试件的厚度大于或等于40Mm时,不限制焊件母材最大厚度.<BR>2.4 耐蚀层堆焊<BR>在进行焊接工艺评定时应遵照技术文件或图样中关于堆焊耐蚀层的规定.<BR>如焊件的厚度大于或等于25mm,则试件基本的厚度可小于焊件厚度,但不得小于25mm;如焊件厚度小于25mm,则试件厚度应等于或小于焊件厚度.<BR>2.4.1 堆焊的通用基本因素和规定.<BR>2.4.1.1 焊接方法.<BR>2.4.1.2 从一种焊接方法改变为几种焊接方法的联用,需重新评定.<BR>2.4.1.3 基体钢材的类别号;基体钢材的类别号为Ⅲ<BR>2.4.1.4 焊条牌号(焊条牌号中第三位数字除外);焊丝(或钢带)钢号.<BR>2.4.1.5 除以下规定外,对评定合格的焊接位置增加其它焊接位置,需重新评定.<BR>横焊、立焊或仰焊位置的评定也适用于平焊位置.管接头水平固定焊5G(图1)的评定也适用于平焊、立焊和仰焊位置.横焊、立焊和仰焊位置的评定也适用于所有焊接位置.管接头45°固定焊6G(图1)的评定也适用于所有焊接位置.<BR>特殊位置焊接的焊件可以在此特殊位置下进行评定,其结果仅对实际焊接的位置有效.<BR>2.4.1.6 预热温度比评定合格值降低50℃以上或提高层间温度,需重新评定.<BR>2.4.1.9 多层堆焊或单层堆焊.<BR>2.4.1.10 电流种类或极性<BR>2.4.2 手弧焊堆焊的基本因素和规定<BR>2.4.2.1 堆焊首层所用焊条直径.<BR>2.4.2.2 首层施焊电流比评定合格值增加10%以上,需重新评定.<BR>2.4.3 埋弧焊、熔化极气体保护焊或钨极气体保护焊堆焊的基本因素和规定<BR>2.4.3.1 埋弧焊所用的焊剂牌号;混合焊剂的事比例.<BR>2.4.3.2 作用在同一熔池上的焊丝根数.<BR>2.4.3.3 增加或取消附加的填充金属.<BR>2.4.3.4 增加或取消焊丝的摆动.<BR>2.4.3.5 焊丝或附加的填充金属公称横截面积的变化超过10%,需重新评定.<BR>2.4.3.6 线能量或单位长度焊道内熔敷金属体积比评定合格值增加10%以上,需重新评定.<BR>2.4.3.7 对熔化极气体保护焊和钨极气体保护焊来说,保护气体种类;单一保护气体或混合保护气体:混合保护气体配比.<BR>2.4.3.8 取消保护气体,保护气体流量比评定合格值降低10%以上,需重新评定.<BR>2.4.4 次要因素<BR>除2.4.1,2.4.2,2.4.3款以外的工艺因素都是次要因素.<BR><BR>3 试制制备<BR><BR>3.1 必须按焊接工艺评定要求准备母材、焊接材料、加工坡口和施焊.<BR>3.2 试件的尺寸应足够切取所要求的试样.<BR>3.3 如果一份焊接工艺规程经过评定,除冲击韧性外各项要求均已满足.当再要求冲击韧性时,只需按同样的基本因素,增加所要求的补加因素,增作一个试件,其尺寸足够切取冲击韧性试样即可.<BR>如果一份焊接工艺规程经过评定,包括冲击韧性在内都已满足要求,若其中补加因素有所变更,则只需按同样的基本因素和补加因素,增加变更的补加因素增作一个试件,其尺寸足够切取冲击韧性试样即可.<BR>3.4 各类试件焊缝的焊接位置如下列各款所述,焊接位置的规定范围见附录B.<BR>3.4.1 管材对接焊缝试件的焊接位置见图1.<BR>3.4.2 板材对接焊缝试件的焊接位置见图2.<BR>3.4.3 板材角焊缝试件的焊接位置见图3.<BR>3.4.4 套管和管板角焊缝试件的焊接位置见图4.<BR>3.4.5 特殊位置焊接焊件,可以在此特殊位置下评定,其结果仅对实际焊接的位置有效.<BR><BR>4 试件和试样的检验<BR><BR>若技术文件或图样没有规定,则试件和试样的检验按本标准执行.<BR>所规定的每一项检验都合格,方认为焊接工艺评定合格.<BR>4.1 对接焊缝试件机械性能试验<BR>4.1.1 机械性能检验项目<BR>a.拉伸试验;<BR>b.弯曲(面弯、背弯、侧弯)试验;<BR>c.冲击韧性试验(当规定外).<BR>4.1.2 若试件使用一种以上的焊接方法(或焊接工艺)完成时,则:<BR>a.拉伸试样和弯曲试样的受拉面应包括每和种焊接方法(或焊接工艺)的焊缝金属.<BR>b.当规定作冲击韧性试验时,则对于每种焊接方法(或焊接工艺)都要作冲击韧性试验.<BR>4.1.3 机械性能检验的试样类别和数量<BR>4.1.3.1 对接焊缝试件取拉伸和横向弯曲试样的类别和数量应符合表4的规定.<BR>4.1.3.2 冲击韧性试样根据GB2650-81《焊接接头冲击试验法》规定,缺口开的焊缝金属和开在近缝区,同一部位所取试样数量为3个.<BR>4.1.4 机械性能检验取样顺序<BR>4.1.4.1 板材对接焊缝试件作拉伸和横向弯曲试验时的取样顺序见图5.<BR>5.1.4.2 管材对接焊缝试件的取样顺序见图6.<BR>4.1.5 拉伸试验<BR>拉伸试验测定焊接接头的抗拉强度.试样焊缝余高应以机械方法去除,使之与母材齐平.根据试件种类、拉伸试验条件和本标准规定,从下列五种试样中选择一种进行拉伸试验.<BR>4.1.5.1 带肩板形试样见图7、表5.适用于所有厚度板材的对接焊缝试件.去除焊缝余高前允许对试件进行冷校平.<BR>a.板材厚度小于或等于25Mm的试件,采用全板厚作单个试样.<BR>b.板材厚度大于25mm的试件,根据试验条件可采用单个试样,也可以采用多片试样.<BR>c.当采用多片试样时,应使用机械方法沿试件厚度方向切割出能够在现有设备上进行试验的、尺寸近似相等且数量最少的试样.<BR>4.1.5.2 管接头带肩板形试样之一见图8.适用于外径大于75mm的所有壁厚管材对接焊缝试件.为取得图中宽度为20mm的平行平面,壁厚方向上的加工量应最少.<BR>a.壁厚小于或等于25mm的试件,采用全壁厚作单个试样.<BR>b.壁厚大于25mm的试件,可采用单个试样,或按4.1.5.1c规定采用多片试样.<BR>4.1.5.3 管接头带肩板形试样之二见图9.适用于外径小于或等于75mm的管材对接焊缝试件.<BR>5.1.5.4 管接头的全断面试样见图10,对于外径小于或等于75mm的管材对接焊缝试件也可采用如图10试样及试验方法.<BR>4.1.5.5 单肩圆形试样见图11.取样方法按GB2649-81《焊接接头机械性能试验取样法》规定.<BR>4.1.5.6 拉伸试验方法<BR>按GB228-76《金属拉力试验法》,GB2651-81《焊接接头拉伸试验法》的规定进行拉伸试验.<BR>4.1.5.7 拉伸试验合格指标<BR>如试样的抗拉强度不低于下列规定之一,则该拉伸试验评为合格.<BR>a.产品图样设计规定值.<BR>b.钢材标准规定的最低抗拉强度.<BR>c.如果采用最低抗拉强度不同的两种钢材,则为两种钢材标准规定的最低抗拉强度中的较低值.<BR>d.如属技术文件或图样规定,选用室温强度低于钢材的焊缝,则为标准规定的焊缝金属最低抗拉强度.<BR>若采用多片试样,则将多片试样组成一组,拉伸试验时应检验完整的一组试样,每片试样都应进行试验,并符合合格指标.<BR>4.1.6 弯曲试验<BR>弯曲试验测定对接接头的致密性和塑性.<BR>焊缝余高应以机械方法去除,试样的拉伸面应保留母材的原始表面.<BR>4.1.6.1 横向面弯和背弯试样<BR>若试件厚度大于20mm时,则从弯曲试样的受压面以机械方法去除多余厚度.<BR>a.试件为板材时的面弯和背弯试样见图12及表6.<BR>当试样厚度允许时,面弯和背弯试样可沿同一厚度方向切取,如图13所示.<BR>b.试件为管材时的面弯和背弯试样见图14.<BR>当管壁厚度小于或等于20mm时,试样的上下弧面不必加工成平面;管壁厚度大于20mm时,允许从受压面加工.<BR>4.1.6.2 侧向弯曲试样见图15,表7.<BR>4.1.6.3 弯曲试验方法<BR>按表8和GB232-63《金属冷热弯曲试验法》规定进行弯曲试验.试样的焊缝轴线需对准弯轴轴线.<BR>4.1.6.4 弯曲试验合格指标<BR>弯曲试样冷弯到表8规定的角度后,其拉伸面上若有长度大于1.5mm的横向(沿试样宽度方向)裂纹或缺陷,或长度大于3mm的纵向裂纹或缺陷时为不合格.试样的棱角先期开裂不计.<BR>4.1.7 冲击韧性试验<BR>4.1.7.1 冲击试样形式、尺寸等应符合GB2650-81的规定.如技术文件或图样没有要求,冲击试样缺口轴线一律垂直于焊缝表面.<BR>4.1.7.2 冲击试验方法:<BR>按GB229-84《金属夏比(U型缺口)冲击试验方法》,GB4159-84《金属低温夏比冲击试验方法》和GB2106-80《金属夏比(V型制品)冲击试验方法》的规定执行.<BR>4.1.7.3 冲击韧性试验合格指标<BR>按技术文件或图样要求确定.<BR>4.2 角焊缝试件检验<BR>组别号为Ⅱ-3、类别号为Ⅲ的钢材角焊缝应进行对接焊缝试件机械性能检验和角焊缝试件检验.<BR>除上述钢材以外的角焊0缝应进行对接焊缝试件机械性能检验,仅有角焊缝试件检验则只适用于非承角焊缝.<BR>4.2.1 板材角焊缝试件及试样见图16和表9.<BR>a.如图16所示将试件横向五等分切开,每块试样长50mm,两端长各25mm废弃.<BR>b.每一块试样取一个面进行宏观金相检验(浸蚀剂和浸蚀方法见附录C).<BR>4.2.2 套管和管板角焊缝试件及试样见图17.这两种试件的评定结果可互相通用.<BR>a.依图示位置处取试件的四分之一,作宏观金相试样;<BR>b.焊缝的起始和终了位置应在试样的中部;<BR>c.取试样的一个面作宏观金相检验;<BR>d.若以套管或管板角焊缝评定板材角焊缝,则应切取1-4个试样,每个试样取一个面作宏观金相检验.<BR>4.2.3 合格指标<BR>a.对于4.2.1款,焊脚等于T2,且不大于20mm;对于4.2.2款,最大焊脚等于管壁厚.<BR>b.焊缝表面不应有任何可见裂纹.<BR>c.宏观金相检验时,焊缝根部应熔合,焊缝金相和热影响区不得有裂纹,两焊脚之差不大于3mm.<BR>4.3 耐蚀堆焊试件检验<BR>4.3.1 渗透探伤<BR>按JB741-80附录六"渗透探伤"的规定执行.<BR>4.3.2 弯曲试验<BR>渗透探伤合格后在堆焊试件上取四个侧弯试样,其取法是平行和垂直于焊接方向各两个,或者四个试样都垂直于焊接方向.试样尺寸参照图15.<BR>按表10和GB2653-81《焊接接头弯曲及压扁试验法》的规定进行弯曲试验.如果试样有缺陷对着支持辊的试样面则是缺陷较严重的一侧.<BR>当按图15所示试样宽度大于40Mm时,变轴长度至少比试样工多6mm.<BR>弯曲试验后在试样拉伸部位内的任何方向测量不得有超过1.5mm长的开裂缺陷,在熔合线上不得有超过3mm长的开裂缺陷.<BR>4.3.3 化学成分检验<BR>化学分析取样部位如图18所示.<BR><BR>附录 A<BR>标准使用说明<BR>(参考件)<BR><BR>A.1 《压力容器焊接工艺评定》标准是确保压力容器安全可靠运行标准体系中的一个,在评定焊接工艺时还应遵守标准体系中的有关标准规定,特别是《钢制石油化工压力容器设计规定》和JB741-80《钢制焊接压力容器技术条件》.为了确保压。
钢制压力容器焊接工艺评定
钢制压力容器焊接工艺评定钢制压力容器是在工业生产过程中经常使用的一种设备。
作为容器，它需要经受压力的力量，并且还要保证内部介质不泄漏。
为了满足这些要求，焊接工艺一定要得到严格的控制和评定。
本文将介绍钢制压力容器焊接工艺评定的基本概念和流程。
什么是焊接工艺评定？焊接工艺评定是指通过对焊接工艺进行试验和评定，来判定焊接工艺的可靠性、适用性以及质量等指标。
焊接工艺评定是为了满足相关标准和规范的要求，确保焊接件符合设计要求和使用要求。
钢制压力容器焊接工艺评定的流程1. 概述在进行钢制压力容器焊接工艺评定之前，需要做好相关准备工作，包括准备焊接样品、确定评定标准等。
接下来，将一步一步介绍钢制压力容器焊接工艺评定的流程：2. 准备焊接样品在评定焊接工艺之前需要准备好焊接试样。
样品应该具有一定的代表性，通常的选择原则是选取最薄、最厚、直线焊和角焊。
样品应该具有与实际构件相同的质量、和焊接件类似的形状和尺寸、工艺类似于实际焊接过程等特点。
3. 焊接试验焊接试验是评定焊接工艺的关键环节，主要包括以下步骤：a. 固定角焊的试验在角焊焊接工艺评定中，一般使用三角板试样评定。
试样宽为300mm至500mm，板厚为确定步骤后的板厚，焊缝的长度应不小于200mm。
在进行试验之前，需要先在试样边缘处去除焊缝起始段，以此来保证试样的形状和焊缝的质量。
排除异常情况后进行剩下板件焊接，记录焊接参数和质量。
b. 固定直线焊试验在直线焊试验中，使用的是单面焊穿法焊接，首先将试样焊口排列好，再将试验端部或全长焊接，记录焊接参数并检查焊接质量。
4. 评定结果根据焊接试验的结果，对焊接工艺进行评定。
评定结果应该根据相关标准和规范作出判断，同时还需要参考实际应用情况，以确定最终的焊接工艺和焊接质量。
钢制压力容器焊接工艺评定是保证钢制压力容器的质量的重要环节。
只有在严格的评定标准和规范的指导下，才能确保焊接工艺的可靠性和适用性，最终保证焊接件的质量。
JB 4711---2000 《钢制压力容器焊接工艺评定》标准释义
JB 4744—2000《钢制压力容器产品焊接试板的力学性能检验》标准释义《钢制压力容器产品焊接试板的力学性能检验》作为GB l50的规定性附录在行业上已广泛应用。
但随着我国压力容器标准化体系的形成和完善，有必要将其制订成行业标准，以供GB l50及其相关标准(例如GB 151、GB 12337、JB 4710、JB 473l等)的配套引用。
本标准是在GBl50—1998附录巨的基础上，结合生产实践中的问题和经验，并参照国外同类标准而制订的。
本标准与GB 150一1998附录E的主要差异如下：(1)适用范围本标准除对单层容器A类焊接接头的产品焊接试板和力学性能试样提出要求外，对多层包扎及热套容器、锻焊容器、堆焊和复合钢板制容器的试板和试样也作了相应的规定。
(2)弯曲试样取消原标准按钢种选择弯曲直径；按单面焊或双面焊选择冷弯角的评定指标。
采取对所有压力容器用钢都选用弯轴直径为四倍板厚（D=4a）；冷弯角a为180°的评定指标。
这使整个焊接接头在较宽的范围内产生均匀的、具有20%的变形量。
这样一方面足够考核焊接接头的塑性；另一方面不会因弯曲变形量超过焊接金属固有的塑性而导致误判。
(3)冲击试验1)焊缝金属冲击试样焊缝金属冲击试样分3个和6个两种，对于钢材标准抗拉强度下限σb≤540MPa的钢材（例如16MnR等），焊缝金属冲击试样为3个，取样位置沿用原标准的规定（图8中的I组）。
对于钢材标准抗拉强度下限σb >540MPa，且试板厚度δs>60mm的钢材，焊缝金属冲击试样为6个，取样位置为图8中的I和Ⅱ两组。
增加焊缝金属冲击试样的原因：①GB 6654《压力容器用钢板》对厚度大于60mm的钢板，拉伸、冲击试样规定在1/4板厚处取样。
而产品试板的焊缝金属仅在表面取样，其内部焊缝质量未达到考核的目的。
②ASME Ⅷ-1 UG-84(h)(3)对产品焊接试板冲击试验取样的要求，规定当板厚大于1.5in（40mm）时，要取两组（图8中的Ⅰ和Ⅱ组）焊缝金属冲击试样。
GB4708-2000钢制压力容器焊接工艺评定
钢制压力容器焊接工艺评定J B4708－20001范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。
2总则（1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。
（2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。
3对接焊缝、角焊缝焊接工艺评定规则（1）评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。
评定非受压角焊缝焊接工艺时，可采用角焊缝试件。
（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
（3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。
（4）焊接工艺因素分为重要因素、补加因素、和次要因素。
重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。
补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。
当规定进行冲击试验时，需增加补加因素。
次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。
（5）评定规则焊接方法－改变焊接方法需重新评定a当变更任何一个重要因素时都需要重新评定焊接工艺。
b当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。
c当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。
d当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。
组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。
GB4708-2000钢制压力容器焊接工艺评定
钢制压力容器焊接工艺评定J B4708－20001范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。
2总则（1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。
（2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。
3对接焊缝、角焊缝焊接工艺评定规则（1）评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。
评定非受压角焊缝焊接工艺时，可采用角焊缝试件。
（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
（3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。
（4）焊接工艺因素分为重要因素、补加因素、和次要因素。
重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。
补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。
当规定进行冲击试验时，需增加补加因素。
次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。
（5）评定规则焊接方法－改变焊接方法需重新评定a当变更任何一个重要因素时都需要重新评定焊接工艺。
b当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。
c当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。
d当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。
组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。
23钢制压力容器焊接工艺评定JB4708-2000
4．4 焊接工艺评定所用设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应标准，由本单位技能熟练的焊接人员使用本单位焊接设备焊接试件。
JB4708--2000
钢制压力容器焊接工艺评定 代替JB4708--1992
Welding procedure qualification for steel pressure vessels
1 范围
本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等的焊接工艺评定。
d)除b)、c)规定情况外，母材组别号改变时，需重新评定。
5．3．2．2类别评定规则
当不同类别号的母材组成焊接接头时，即使母材各自都已评定合格，其焊接接头仍需重新评定。
但类别号为n(或组别号为Ⅵ—1、Ⅵ—2)的同钢号母材的评定适用于该类另别号(或该组别号)母材
与类别号为I的母材所组成的焊接接头。
5．3．2．3 未列入表2的钢号评定规则
3．8下转变温度 lower transformation temperature
加热期间开始形成奥氏体的相变温度。
3．9上转变温度upper transformation temperature
加热期间完成奥氏体转变的相变温度。
3．10 横向弯曲 transverse bend
焊缝轴线与试样纵轴垂直时的弯曲。
5．3．1 焊接方法
5．3．1．1 改变焊接方法，需重新评定。
JB／T4708-2000__钢制压力容器焊接工艺评定标准释义
目录JB4708---2000《钢制压力容器焊接工艺评定》标准释义JB 4708---2000《钢制压力容器焊接工艺评定》标准释义一、前言JB4708－1992《钢制压力容器焊接工艺评定》发布之日起便结束了我国压力容器行业各方面没有一致认可的焊接工艺评定标准的局面，它的实施为确保压力容器焊接质量起到了积极推动作用。
JB4708－1992起草于1987年，当时国内焊接工艺评定刚刚起步，各方面对焊接工艺评定的认识并不完全相同。
各压力容器制造单位的焊接技术力量悬殊很大，一、二类压力容器制造单位中焊接专业人员普遍缺乏。
制订标准时充分考虑了面临的实际情况，而在相应条款中做出规定。
10多年来压力容器行业发生了巨大变化，数以10万计的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制造、安装单位的焊接技术素质普遍有了很大提高，国内近100家压力容器制造单位取得了美国机械工程师学会的授权证书及钢印，具有国际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及，影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708－1992实施以来的重大变化，在1998年就将修订JB4708－1992列入了计划。
标准起草单位充分调研了标准的实施情况，认真对比ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》(1995年版)，严格按照修订标准程序，逐步提出讨论稿、征求意见稿、送审稿、报批稿。
本标准的修订原则是：在JB4708－1992实施后国内焊接工艺评定实践基础上，根据我国压力容器法规及标准规定，从实际出发积极参照采用ASME《锅炉及压力容器规范》第IX 卷《焊接和钎焊评定》，肯定合理条款，修正错误内容，增加相关章节，以使修改后的标准能切实有效保证压力容器焊接接头使用性能，力求其技术要求不低于美国同类标准，在国内同类标准中处于领先水平。
由于压力容器焊接工艺评定标准的专业性与实践性都非常强，真正认识与理解焊接工艺评定标准也绝非易事，需要认真学习相关专业知识和进行焊接工艺评定实践。
钢制压力容器焊接工艺评定标准
钢制压力容器焊接工艺评定》标准释义一、前言JB 708—1992《钢制压力空器焊接工艺评定》发布之日起便结束了我国压力容器行业各方面没有一致认可的焊接工艺评定标准的忆局面，它的实施为确保压力容器焊接质量起到了积极推动作用。
JB 4708—1992起草于1987年，当时国内焊接工艺评定刚刚起步，各方面军对焊接工艺评定的认识并不完全相同。
各压力容器制造单位的焊接技术力量悬殊很大，一、二类压力容器制造单位中焊接专业人员普遍缺乏，制订标准时充分考虑了面临的实际情况，而在相应条款中做出规定。
10多年来压力容器待业发生了巨大变化，数以10万计的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制造、安装单位的焊接技术素质普遍有了很大提高，国内近100家压力容器制造单位取得了美国机械工程师学会的授权证书及钢印，具有国际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及，影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708—1992实施以来的重大变化，在1998年就将修订JB4708—1992列入了计划。
标准起草单位充分调研了标准的实施情况认真对比ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》(1995年版)，严格按照修订标准程序，逐步提出讨论稿、征求意见稿、送审稿、报批稿。
本标准的修订原则是：在JB4708—1992实施后国内焊接工艺评定实践基础上，根据我国压力容器法规及标准规定，从实际出发积极参照采用ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》，肯定合理条款，修正错误内容，增加相关章节，以使修改后的标准能切实有效保证压力容器焊接接头使用性能，力求其技术要求不低于美国同类标准化，在国内同类标准在国内同类标准中处于领先水平。
由于压力容器焊接工艺评定标准的专业性与实践性都有非常强，真正认识与理解焊接工艺评定标准也绝非易事，需要认真学习相关性专业知识和进行焊接工艺评定实践。
钢制压力容器焊接工艺评定
钢制压力容器焊接工艺评定钢制压力容器是一种常见的工业设备，用于承受高压力和高温的工作环境。
为了确保容器的安全和可靠性，焊接工艺评定是关键的步骤之一。
下面将讨论钢制压力容器焊接工艺评定的主要内容和步骤。
焊接工艺评定的目的是验证焊接工艺的适用性和可靠性，以确保焊接接头能满足设计要求和规范标准。
主要评定内容包括焊接材料、焊接工艺规范、焊接操作程序和焊接检验方法等。
首先，需要评定焊接材料的可靠性和符合要求。
这包括评估焊接材料的化学成分、力学性能、冲击性能和腐蚀性能等。
通过对材料的检测和实验验证，确保其能够满足容器的使用要求。
其次，需要评定焊接工艺规范的合理性和可行性。
焊接工艺规范是定义焊接工艺参数和操作要求的文件，包括焊接电流、电压、焊接速度、预热温度等。
评定工艺规范的关键是确定相应的焊接参数是否能够产生合适的焊缝形态和焊接质量。
然后，通过焊接操作程序评定焊接人员的技术能力和经验。
焊接操作程序是详细描述焊接过程和相应要求的文件，包括焊接设备的选择和调试、焊接材料的准备和清洁、焊接接头的加工和对位、焊接方法和顺序等。
评定焊接操作程序主要通过监督焊工在实际操作中是否符合操作要求来进行。
最后，需要评定焊接检验方法的可靠性和有效性。
焊接检验方法包括目视检验、尺寸检验、无损检验以及机械性能和化学成分等的检测。
评定焊接检验方法的关键是确定相应的检验标准和要求是否可以准确地评估焊接接头的质量和可靠性。
总之，钢制压力容器焊接工艺评定是确保焊接接头质量和容器可靠性的重要步骤。
通过评定焊接材料、焊接工艺规范、焊接操作程序和焊接检验方法等内容，可以确保焊接接头满足设计要求和规范标准，从而保证容器的安全运行。
钢制压力容器焊接工艺评定是保证焊接接头质量和容器可靠性的重要环节，也是确保容器安全运行的关键步骤。
在钢制压力容器的制造过程中，焊接是不可或缺的工艺之一，而焊接接头的质量直接关系到容器的使用寿命和安全性。
因此，对焊接工艺的评定显得尤为重要。
JB4708-2000钢制压力容器焊接工艺评定
JB/T 4744—2007目 次前 言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 试件准备 (2)5 试件力学性能检验类别和取样 (3)6 检验方法和合格指标 (4)7 复验 (10)附录A（规范性附录） 钢制焊接气瓶产品焊接试件力学性能检验 (12)JB/T 4744—2007前 言本标准对JB 4744—2000进行修订。
本标准依据JB 4744—2000实施以来所取得的经验，参照国际同类标准进行了下列变动。
1. 将产品焊接试板改名为产品焊接试件。
2. 适用范围从压力容器扩大到锅炉、压力容器、气瓶和压力管道。
3. 增加铝制、钛制产品焊接试件，增加管状试件。
4. 撤消JB 4744—2000中第3章“符号”，增加“总则”。
5. 第4章修改试件准备。
6. 第5章修改试件力学性能检验类别、取样数量和位置。
7. 第6章修改拉伸试验方法和合格指标；修改弯曲试样尺寸和试验方法；修改冲击试验取样位置、数量和检验项目。
8. 第7章修改复验要求。
9. 增加附录A（规范性附录）“钢制焊接气瓶产品焊接试件力学性能检验”。
本标准从实施之日起，代替JB 4744—2000。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC 262）提出并归口。
本标准负责起草单位；本标准主要起草人；参加本标准编制工作的单位及人员有；本标准于2000年8月首次发布。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC 262）负责解释。
IIJB/T 47442007—承压设备产品焊接试件的力学性能检验1 范围本标准规定了承压设备（锅炉、压力容器、气瓶和压力管道）产品焊接试件准备、试样制备、检验方法和合格指标。
本标准适用于承压设备产品焊接试件的力学性能检验。
产品焊接试件包含产品焊接试板、产品检查试件，模拟环和鉴证环。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
焊接工艺评定JB4708-2000
表3-7 适用于焊件厚度的有效范围
母材
焊缝金属
最小值 最大值 最小值
最大值
埋弧焊
15
40
不限
40
焊条电弧焊 15ຫໍສະໝຸດ 40不限20
氩弧焊
15
40
不限
10
（2）焊缝形式
焊接接头形式包括：对接接头、T形接头、十字接头、搭接接头、 角接接头、锁底接头、端接接头等。
焊缝形式有：对接焊缝、角焊缝、端接焊缝等。
对接接头 对接焊缝
第二节 焊接工艺评定的规则
制定焊接工艺评定规则的目的：
防止漏评； 尽量减少不必要的评定。
以钢制压力容器为例，在标准中作了以下规定：
一、对须评焊缝的规定
钢制压力容器中有五种焊缝必须评定： 1、受压元件焊缝；
受压元件包括：封头（或端盖）、筒体、人孔盖、 人孔法兰、人孔接管、开孔补强圈、球罐的球壳板等。 2、与受压元件相焊的焊缝； 3、熔入永久焊缝内的定位焊缝 4、受压元件母材表面的堆焊、 补焊； 5、上述焊缝的返修焊缝。
标准号___________钢 号____________与标准号_____________钢 号________________相焊
厚度范围：
母材：对接焊缝______________________角焊缝___________________
管子直径、壁厚范围：对接焊缝________________________角焊缝__________________________
试件母材厚度 T
适用于焊件母材厚度的有效范围
最小值
最大值
适用于焊件焊缝金属厚度的有效 范围
最小值
最大值
T＜1.5
T
钢制压力容器焊接工艺评定标准
本“标准释义。由全国压力容器标准化技术委员会秘书长寿比南审校。 本 “标准释义 ”中的黑体字为标准条文。
二、标 准 原 理
焊接是制造压力容器的重要工艺， 焊接质量在很大程度上决定了制造 质量。压力容器焊接质量 包括诸多方面的内容：焊缝外观、焊接缺 陷、焊接变形与应力、焊接接头的使用性能（力学性能、弯曲性、耐 腐蚀性能、低温性能、高温性能等）和焊接接头外型尺寸等，焊接工 艺能否保证产品的焊接质量， 焊前需要在试件上进行验证， 这就是广 义的焊接工艺评定概念， 严格来说， 焊接工艺评定是指为验证所拟定 的焊件焊接工艺的正确性而进行曲的试验过程及结果评价，
钢制压力容器焊接工艺评定》标准释义
、前
JB708—1992《钢制压力空器焊接工艺评定》发布之日起便结束了我 国压力容器行业各方面没有一致认可的焊接工艺评定标准的忆局面， 它的实施为确保压力容器焊接质量起到了积极推动作用。
JB4708—1992起草于1987年，当时国内焊接工艺评定刚刚起步，各 方面军对焊接工艺评定的认识并不完全相同。 各压力容器制造单位的 焊接技术力量悬殊很大，一、二类压力 容器制造单位中焊接专业人 员普遍缺乏， 制订标准时充分考虑了面临的实际情况， 而在相应条款 中做出规定。10多年来压力容器待业发生了巨大变化，数以10万计 的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制 造、安装单位的焊接技术素质普遍有了很大提高， 国内近100家压力 容器制造单位取得了美国机械工程师学会的授权证书及钢印， 具有国 际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及， 影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708—1992实施以来 的重大变化，在1998年就将修订JB4708—1992列入了计划。标准起 草单位充分调研了标准的实施情况认真对比ASME《锅炉及压力容器 规范》第IX卷《焊接和钎焊评定稿、征求意见稿、送审稿、报批稿。
