基于51单片机的电容式液位传感器
基于51单片机的液位检测装置设计
1 51单片机的功能和结构51单片机具有的功能主要体现在以下几个方面：第一，具有8位数据总线和16位地址总线的CPU，因此51单片机的布尔处理能力和位处理能力比较强。
第二，具有相同地址的64KB 程序存储器和64KB 数据存储器，并采用了哈佛结构，每个程序存储器和数据存储器的地址空间可实现相互独立，为程序设计提供了便利的条件。
第三，拥有两个16位定时/计数器，可实现按位寻址的I/O 线。
51单片机中涉及到三条总线包括：地址总线（AB）、数据总线（DB）、控制总线（CB）。
AB 总线的主要功能为传送单片机送出的各种地址信号，从而实现访问外部存储器单元和I/O 端口。
是一条单向总线，地址信号通常只由单片机向外发出。
AB 总线数目决定了可以访问存储单元的数目。
比如：N 位地址，可形成2N个连续的地址编码，可访问2N存储单元，也就是说起寻址范围为2N个地址单元。
挂在AB 总线上的器件，通常情况下，只有地址被选中以后的单元才能和CPU 进行数据交换，其余的部分则不能操作，否则会引起冲突。
DB 总线的主要功能为实现单片机和存储器或者单片机和I/O 端口之间的数据传输。
在具体应用过程中，单片机系统数据总线的位数和单片机处理数据的字长是相同的，比如：如果MCS-51单片机为8位字长，在DB 总线的位数也是8位。
DB 总线可实现双向数据传输。
CB 总线从结构上而言，是一组控制信号线，其传输方向是单向的，但不同方向的开展信号线组合的控制总线则为双向的。
2 基于51单片机的液位检测系统的优势基于51单片机的液位检测系统，主要有由差压式液位传感器数据采集部分、A/D 转换部分、数据处理部分、数据显示部分等共同组成。
在具体应用过程中，数据采集部分将采集的液位数据以电信号的传输到A/D 转换器中，转换为具有离散性质的数字量，再通过专业的数值处理程序和数字滤波程序的处理，储存到存储器中，最后通过七段LED 显示器进行直观显示，一旦液位超出了限定范围，则系统会立即发出报警，提醒操作人员及时处理【1】。
基于单片机的电容式液位传感器参数测量

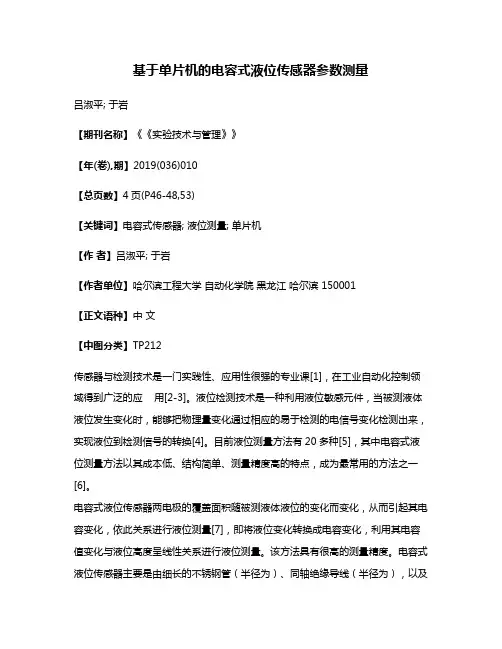

基于单片机的电容式液位传感器参数测量吕淑平; 于岩【期刊名称】《《实验技术与管理》》【年(卷),期】2019(036)010【总页数】4页(P46-48,53)【关键词】电容式传感器; 液位测量; 单片机【作者】吕淑平; 于岩【作者单位】哈尔滨工程大学自动化学院黑龙江哈尔滨 150001【正文语种】中文【中图分类】TP212传感器与检测技术是一门实践性、应用性很强的专业课[1]，在工业自动化控制领域得到广泛的应用[2-3]。
液位检测技术是一种利用液位敏感元件，当被测液体液位发生变化时，能够把物理量变化通过相应的易于检测的电信号变化检测出来，实现液位到检测信号的转换[4]。
目前液位测量方法有20多种[5]，其中电容式液位测量方法以其成本低、结构简单、测量精度高的特点，成为最常用的方法之一[6]。
电容式液位传感器两电极的覆盖面积随被测液体液位的变化而变化，从而引起其电容变化，依此关系进行液位测量[7]，即将液位变化转换成电容变化，利用其电容值变化与液位高度呈线性关系进行液位测量。
该方法具有很高的测量精度。
电容式液位传感器主要是由细长的不锈钢管（半径为）、同轴绝缘导线（半径为），以及被测液体构成的金属圆柱形电容器[8]组成，见图1。
当液位H=0时，不锈钢管与同轴绝缘导线构成的金属圆柱形电容器的电容量为[9] 式中，为容器内液体的等效介电常数，为液位最大高度。
当液位为H时，不锈钢管与同轴绝缘电线之间的电容为式中，为容器内液体的等效介电常数。
由式（1）和式（2）可知，当液位由零增加到时，其电容变化量为参数都为定值，故传感器电容量的值与浸入液体的深度成线性关系，只要测出电容值便能计算出水位高度[10]。

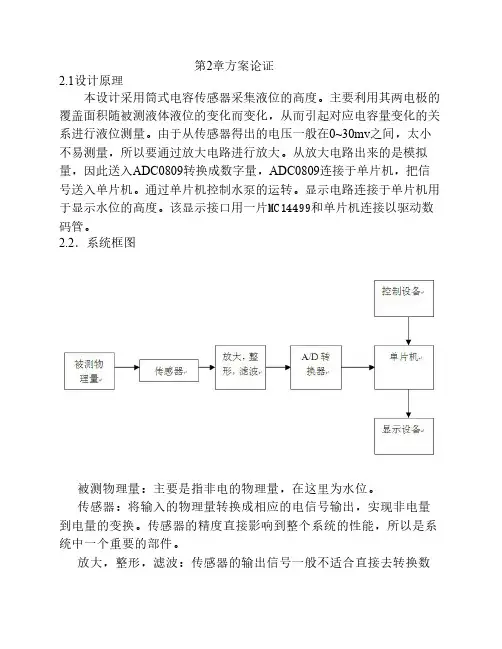

基于单片机的电容式传感器进行液位测量整体设计方案如图2所示。
系统的主控部分采用STC12C5A60S2单片机，电容式传感器将液位信号转换成相应的电容量，经555定时器组成的多谐振荡器将电容变化转变为信号频率变化，利用单片机定时器/计数器计量脉冲信号频率，计算出液位高度。
基于51单片机的液体点滴速度监控装置
