LVDT式位移传感器的原理
LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT,中文译名为差动变压器式位移传感器,在世界范围内盛销数十年而不衰,足以看出它的各项性能在当前工业过程检测与试验领域中的适应性;随着系统对检测元件提出越来越高的要求同时,它的技术性能在不断的完善与发展,应用领域也在不断地更新与扩大;差动变压器LVDT的原理比较简单;它就是在一个线圈骨架1上均匀绕制一个一次线圈2作励磁;再在两侧绕制两个二次线圈3与4,与线圈同轴放置一个铁芯5,通过测杆6与可移动的物体连接;线圈外侧还有一个磁罩7作屏蔽,如图1－1示;在未引入铁芯以前,一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场;交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等,引入铁芯后,铁芯在一次交变磁场的激励下,产生沿铁芯中心轴当然也是线圈的中心轴分布并与铁芯对称的交变磁场;这样,线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数,于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数;如果设计得当,两者可成为线性函数关系;将两个二次线圈差接后,即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2;这就是LVDT的简单工作原理如图1-2示;LVDT式位移传感器的原理二差动变压器式位移传感器LVDT为电磁感应原理,其结构示意见图一;图一：LVDT工作原理图采用环氧树脂,不锈钢等材料作为线圈骨架,用不同线径的漆包线在骨架上绕制线圈;与传统的电力变压器不同;LVDT是一种开磁路弱磁耦合的测量元件;在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压激励电压时,铁芯在线圈内移动就改变了空间磁场分布从而改变了初,次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁芯位置的不同,互感量也不同,刺激产生的感应电动势也不同,这样就将铁芯的位移量实际的铁芯是通过测杆与被测物保持相接触,也就是被测物体的位移量变成电压信号输出,由于两个次级线圈电压极性相反,所以传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系图二LVDT电原理图当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反,其电压差值为零,当铁芯往右移动时,右边的次级线圈感应的电压大于左边;两线圈输出的电压差值大小随铁芯位移而成线性变化第一象限的实线段部分,这是LVDT有效的测量范围一半;当铁芯继续往右移动时两级线圈输出电压的差值不与铁芯位移成线性关系,此为缓冲,非测量区虚线段;反之,当铁芯自线圈中间位置向左边移动亦然;零点两边的实线段一般是对称的测量范围,只不过两者都是交流信号而相位差180″;。
磁致位移传感器的工作原理
磁致位移传感器的工作原理磁致位移传感器是一种常用的位移测量传感器，它利用磁致伸缩效应来实现位移的测量。
其工作原理是通过施加外加磁场，使磁致伸缩材料在磁场的作用下发生磁致伸缩效应，从而产生位移。
磁致位移传感器通常由两部分组成：磁致伸缩材料和传感器元件。
磁致伸缩材料一般采用铁磁性材料，如镍、铁、钴等。
传感器元件通常由磁场感应元件和测量电路组成。
当施加外加磁场时，磁致伸缩材料会发生磁致伸缩效应。
这是因为在磁场的作用下，磁致伸缩材料的晶格结构会发生变化，导致材料的长度发生变化。
这种磁致伸缩效应是由于磁矩在磁场中的取向发生改变所引起的。
传感器元件中的磁场感应元件用于测量磁致伸缩材料的位移。
常用的磁场感应元件包括霍尔元件、磁阻元件等。
这些元件可以根据磁致伸缩材料的位移产生相应的电信号。
测量电路用于处理这些电信号，并将其转换为位移的数值。
磁致位移传感器具有很高的灵敏度和稳定性，能够实现微小位移的测量。
它的工作原理简单可靠，适用于各种环境条件下的位移测量。
此外，磁致位移传感器还具有快速响应、非接触式测量等优点，可以满足不同应用场景的需求。
磁致位移传感器广泛应用于工业自动化、机械制造、航空航天等领域。
例如，在机械制造中，磁致位移传感器可以用于测量机械零件的位移，实现对机械设备的精确控制。
在航空航天中，磁致位移传感器可以用于测量航天器的位移，确保航天器的运行安全可靠。
磁致位移传感器利用磁致伸缩效应实现位移的测量，具有高灵敏度、稳定性好等优点，在工业自动化、机械制造、航空航天等领域具有广泛的应用前景。
随着科技的不断发展，磁致位移传感器的性能将会进一步提高，应用范围也将得到拓展。
位移传感器的相关原理是怎样的
位移传感器的相关原理是怎样的什么是位移传感器在工程应用领域，位移传感器是一种用来检测物体或系统在空间中的位置及随时间而发生的位置变化量的装置。
这类传感器广泛应用于各种工业设备、机器人、汽车及飞机等领域中。
位移传感器的主要任务是用来测量物体或系统在三维空间中的位置，以便改善机器人操作、生产线自动化等系统的精度和效率。
位移传感器的原理位移传感器工作的原理是根据物体相对位置或位置的变化来测量位移距离。
这些传感器可以通过直接接触或非接触式的检测方法来测量物体的位置。
直接接触式位移传感器直接接触式位移传感器通常采用测量物体的尺寸、几何形状或物理特性来确定物体位置的变化情况。
这一过程往往基于尺寸的测量，使用螺旋线产生过程中超出量程（超出测量范围后的偏差值）时所发生的弹性形变或弯曲来进行测量。
例如，滑动传感器将通过测量物体与传感器之间的相对位移以进行测量。
非接触式位移传感器非接触式位移传感器采用了广泛的测量方法，使用多个物理参数进行测量。
其中，电容式位移传感器和激光测距仪是最常见的非接触式位移传感器。
电容式传感器利用了物体与传感器之间的电容变化，可以测量物体与附近平面之间的距离。
而激光测距仪则可以发射一束光束来扫描目标，并在返回时测量出光线的速度和时间差来计算其距离。
位移传感器的技术特点位移传感器具有高精度，测量范围广，测量速度快等技术特点。
当然，不同的传感器还有更多其他的技术特点，同时也需要考虑到不同传感器相应的工程应用情况和参数。
在位移传感器的选择方面，需要考虑最终使用的应用场景以及物体的性质。
基于这些因素，可以选择到合适的位移传感器来改善生产线的自动化水平和机器操作精度。
实验1 位移测量实验
实验三电涡流传感器位移测量实验一、实验目的：了解电涡流传感器测量位移的工作原理和特性。
二、基本原理：电涡流式传感器是一种建立在涡流效应原理上的传感器。
电涡流式传感器由传感器线圈和被测物体（导电体—金属涡流片）组成，如图22.1.1所示。
根据电磁感应原理，当传感器线圈（一个扁平线圈）通以交变电流I1（频率较高，一般为1MHz～2MHz）时，线圈周围空间会产生交变磁场H1，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出呈旋涡状自行闭合的电流I2，而I2所形成的磁通链又穿过传感器线圈，这样线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感，从而导致传感器线圈的阻抗Z发生变化。
我们可以把被测导体上形成的电涡等效成一个短路环，这样就可得到如图22.1.2的等效电路。
图22.1.1 电涡流传感器原理图图22.1.2 电涡流传感器等效电路图图中R1、L1为传感器线圈的电阻和电感。
短路环可以认为是一匝短路线圈，其电阻为R2、电感为L2。
线圈与导体间存在一个互感M，它随线圈与导体间距的减小而增大。
根据等效电路可列出电路方程组：通过解方程组，可得I1、I2。
因此传感器线圈的复阻抗为：线圈的等效电感为：线圈的等效Q值为：式中：Q0—无涡流影响下线圈的Ｑ值，Q0＝ωＬ1／R1；Ｚ22—产生电涡流部分的阻抗，Ｚ22＝R22+ω2L22。
由式Z、L和式Ｑ可以看出，线圈与金属导体系统的阻抗Z、电感L和品质因数Ｑ值都是该系统互感系数平方的函数，而从麦克斯韦互感系数的基本公式出发，可得互感系数是线圈与金属导体间距离x(H)的非线性函数。
因此Z、L、Ｑ均是ｘ的非线性函数。
虽然它整个函数是一非线性的，其函数特征为"S"型曲线，但可以选取它近似为线性的一段。
其实Z、L、Ｑ的变化与导体的电导率、磁导率、几何形状、线圈的几何参数、激励电流频率以及线圈到被测导体间的距离有关。
如果控制上述参数中的一个参数改变，而其余参数不变，则阻抗就成为这个变化参数的单值函数。
位置传感器与位移传感器的区别-CST
位置传感器与位移传感器的区别位置传感器位置传感器可用来检测位置，反映某种状态的开关，和位移传感器不同。
位置传感器有接触式和接近式两种。
接触式传感器的触头由两个物体接触挤压而动作，常见的有行程开关、二维矩阵式位置传感器等。
行程开关结构简单、动作可靠、价格低廉。
当某个物体在运动过程中，碰到行程开关时，其内部触头会动作，从而完成控制，如在加工中心的X、Y、Z轴方向两端分别装有行程开关，则可以控制移动范围。
二维矩阵式位置传感器安装于机械手掌内侧，用于检测自身与某个物体的接触位置。
接近开关是指当物体与其接近到设定距离时就可以发出“动作”信号的开关，它无需和物体直接接触。
接近开关有很多种类，主要有自感式、差动变压器式、电涡流式、电容式、干簧管、霍尔式等。
接近开关在数控机床上的应用主要是刀架选刀控制、工作台行程控制、油缸及汽缸活塞霍尔效应和电视绕线，复合传到塑料使得生产出的产品在恶劣环境下也能进行可靠位置传感。
霍尔传感器是利用霍尔现象制成的传感器。
将锗等半导体置于磁场中，在一个方向通以电流时，则在垂直的方向上会出现电位差，这就是霍尔现象。
将小磁体固定在运动部件上，当部件靠近霍尔元件时，便产生霍尔现象，从而判断物体是否到位。
位移传感器位移检测的传感器主要有脉冲编码器、直线光栅、旋转变压器、感应同步器等。
脉冲编码器是一种角位移传感器，它能够把机械转角变成电脉冲。
脉冲编码器可分为光电式、接触式和电磁式三种，其中，光电式应用比较多。
直线光栅是利用光的透射和反射现象制作而成，常用于位移测量，分辨力较高，测量精度比光电编码器高，适应于动态测量。
在进给驱动中，光栅尺固定在床身上，其产生的脉冲信号直接反映了拖板的实际位置。
用光栅检测工作台位置的伺服系统是全闭环控制系统。
旋转变压器是一种输出电压与角位移量成连续函数关系的感应式微电机。
旋转变压器由定子和转子组成，具体来说，它由一个铁心、两个定子绕组和两个转子绕组组成，其原、副绕组分别放置在定子、转子上，原、副绕组之间的电磁耦合程度与转子的转角有关。

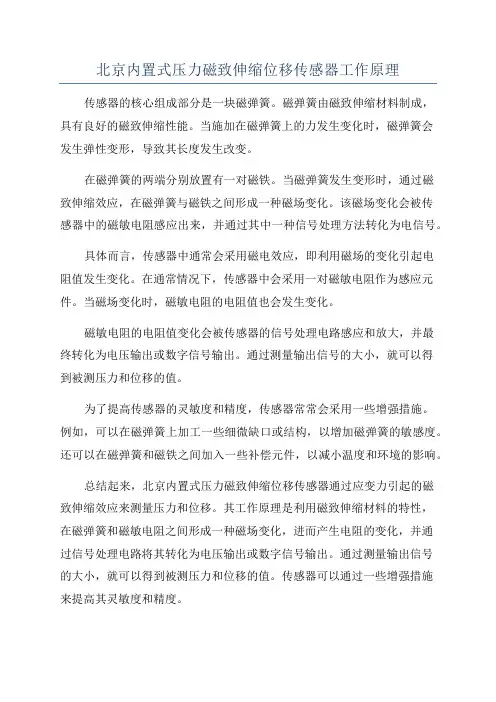

北京内置式压力磁致伸缩位移传感器工作原理
北京内置式压力磁致伸缩位移传感器工作原理传感器的核心组成部分是一块磁弹簧。
磁弹簧由磁致伸缩材料制成，
具有良好的磁致伸缩性能。
当施加在磁弹簧上的力发生变化时，磁弹簧会
发生弹性变形，导致其长度发生改变。
在磁弹簧的两端分别放置有一对磁铁。
当磁弹簧发生变形时，通过磁
致伸缩效应，在磁弹簧与磁铁之间形成一种磁场变化。
该磁场变化会被传
感器中的磁敏电阻感应出来，并通过其中一种信号处理方法转化为电信号。
具体而言，传感器中通常会采用磁电效应，即利用磁场的变化引起电
阻值发生变化。
在通常情况下，传感器中会采用一对磁敏电阻作为感应元件。
当磁场变化时，磁敏电阻的电阻值也会发生变化。
磁敏电阻的电阻值变化会被传感器的信号处理电路感应和放大，并最
终转化为电压输出或数字信号输出。
通过测量输出信号的大小，就可以得
到被测压力和位移的值。
为了提高传感器的灵敏度和精度，传感器常常会采用一些增强措施。
例如，可以在磁弹簧上加工一些细微缺口或结构，以增加磁弹簧的敏感度。
还可以在磁弹簧和磁铁之间加入一些补偿元件，以减小温度和环境的影响。
总结起来，北京内置式压力磁致伸缩位移传感器通过应变力引起的磁
致伸缩效应来测量压力和位移。
其工作原理是利用磁致伸缩材料的特性，
在磁弹簧和磁敏电阻之间形成一种磁场变化，进而产生电阻的变化，并通
过信号处理电路将其转化为电压输出或数字信号输出。
通过测量输出信号
的大小，就可以得到被测压力和位移的值。
传感器可以通过一些增强措施
来提高其灵敏度和精度。
电容式传感器测位移.
传感器与检测技术课程设计
题目：电容式传感器测位移
C=Ɛ /d = /d
式中，
C :电容（微微法）；
Ɛ:极板间介质的介电常数，空气的Ɛ= 1；
:两个极板相互覆盖的面积(cm²)；
d :两个极板间的距离(cm²)；
:相对介电常数；
:真空介电常数； = 0.088542*10 F/cm。
由式可见，在3个参数中，只要改变其中一个参数，即可使电容C发生变化。如果保持其中两个参数不变，就可把另一个参数的单一变化转换成电容量的变化，即可以把3个参数中的任意一个的变化转换成电容C的变化。这就是电容式传感器的基本工作原理。
本实验采用传感器为两组静态级片和一组动级片组成两个平板式变面积差动结构（两个平板是变面积电容变化量只△C=△C1-△C2）的电容位移传感器（具体平板式变面积电容式传感器原理参阅教课书），差动时一般优于单组（单边）式的传感器。它的灵敏度高，线性范围宽，稳定性高。
电容量和两个极板的间隙、表面积之间的关系可用下式表示
2、将模板上的Rw调节到中间位置(逆时针转到底再顺时传３圈)。
3、将主机箱上的电压表量程开关打到２ｖ档，合上主机箱电源开关，旋转测微头改变电容传感器的动极板位置使电压表显示０ｖ，再转动测微头(同一个方向)5圈，记录此时的测微头读数和电压表显示值为实验起点值。以后，反方向每转动测微头1圈即△Ｘ=０.５ｍｍ位移读取电压表读数(这样转10圈读取相应的电压表读数)，将数据填入表1并作出Ｘ—Ｖ实验曲线(这样单行程位移方向做实验可以消除测微头的回差)。
简述光栅位移传感器的工作原理及其工作特点
简述光栅位移传感器的工作原理及其工作特点嘿，大家好呀！今天咱来唠唠这个光栅位移传感器，这可是个有点厉害的小家伙呢！那它的工作原理是咋回事呢？其实就像是一个超级细心的记录员。
想象一下，有一条带着很多小刻度的尺子，这尺子就是光栅啦，然后光线在这尺子上不断跳动，通过对光线的检测和计算，就能知道物体移动了多少距离。
是不是挺神奇的？就好比你走路，它能精确地算出你走了几步，走了多远。
要说它的工作特点呀，那可真是不少呢！首先呢，它超级精确，简直就是测量界的“福尔摩斯”，一点点细微的位移都逃不过它的“法眼”。
不管是头发丝那么细的移动，还是大物件的大幅移动，它都能准确捕捉到。
这精度，就像你妈能在一群熊孩子里一眼就认出你来一样厉害。
而且呀，它还很稳定可靠。
就像咱家里那个老闹钟，天天准时响，从来不出岔子。
不管是在恶劣的环境下，还是被折腾来折腾去，它都能稳稳地工作，持续输出准确的数据，绝不会关键时刻掉链子。
它响应速度还特别快，就像闪电侠一样。
物体刚一动，它就能立马感知到并给出结果，绝不拖泥带水。
另外呢，它还很“皮实”，不容易坏。
不像有些“娇气包”，碰一下就发脾气不工作了。
嘿，你可别小瞧了这个小传感器，它在很多领域可是大英雄呢！比如在工业生产中，能精确控制机器的运动，让生产更高效；在科研领域，帮助科学家们获得精准的数据，推动科技进步。
它就像是一个默默奉献的小卫士，虽然不起眼，但却发挥着大作用。
总之，光栅位移传感器就是个厉害又靠谱的小家伙，有了它，很多事情都变得轻松又准确啦！怎么样，是不是对它有点刮目相看了呢？咱也得感谢科技的力量呀，让我们的生活变得更智能、更便捷。
好啦，今天就和大家分享到这儿，下次再见咯！。
汽车传感器与测试技术实验指导书(2个实验)
实验一位移传感器性能实验一、实验目的：1、、了解电涡流传感器原理；2、掌握电涡流传感器的应用方法；二、基本原理：电涡流传感器的基本原理通以高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
三、需用器件与单元：电涡流传感器、电涡流传感器实验模块、测微头、直流电源、数显单元（主控台电压表）、测微头、铁圆片。
四、实验步骤：测微头的组成与使用测微头组成和读数如图8-2测微头读数图图8-2 测位头组成与读数测微头组成：测微头由不可动部分安装套、轴套和可动部分测杆、微分筒、微调钮组成。
测微头读数与使用：测微头的安装套便于在支架座上固定安装，轴套上的主尺有两排刻度线，标有数字的是整毫米刻线(1ｍｍ／格)，另一排是半毫米刻线(0.5ｍｍ／格)；微分筒前部圆周表面上刻有50等分的刻线(0.01ｍｍ／格)。
用手旋转微分筒或微调钮时，测杆就沿轴线方向进退。
微分筒每转过1格，测杆沿轴方向移动微小位移0.01毫米，这也叫测微头的分度值。
测微头的读数方法是先读轴套主尺上露出的刻度数值，注意半毫米刻线；再读与主尺横线对准微分筒上的数值、可以估读1／10分度，如图8-2甲读数为3.678ｍｍ，不是 3.178ｍｍ；遇到微分筒边缘前端与主尺上某条刻线重合时，应看微分筒的示值是否过零，如图6-2乙已过零则读2.514ｍｍ；如图8-2丙未过零，则不应读为2ｍｍ，读数应为1.980ｍｍ。
测微头使用：测微头在实验中是用来产生位移并指示出位移量的工具。
一般测微头在使用前，首先转动微分筒到10ｍｍ处(为了保留测杆轴向前、后位移的余量)，再将测微头轴套上的主尺横线面向自己安装到专用支架座上，移动测微头的安装套(测微头整体移动)使测杆与被测体连接并使被测体处于合适位置(视具体实验而定)时再拧紧支架座上的紧固螺钉。
当转动测微头的微分筒时，被测体就会随测杆而位移。
电涡流传感器测位移1）电涡流传感器和测微头的安装、使用参阅图8-5。
位移传感器资料
位移传感器资料整理一定义位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，位移传感器超声波式位移传感器，霍尔式位移传感器。
电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
二分类2．1 按运动分类型直线位移传感器和角度位移传感器2．2 按材料分类a.金属膜位移传感器b.导电位移传感器c.光电式位移传感器d.磁敏式位移传感器e.金属玻璃铀传感器f.绕线式位移传感器g.电位器位移传感器2.3 广义分类A 机械式1）模拟式电位器式，电阻应变式，电容式，螺旋管电感式，差动变压式，涡流式，光电式，霍尔器件式，微波式，超声波式2）数字式光栅式和磁栅式B 接近式电容式，涡流式，霍尔效应式，光电式，热释电式，多普勒式，电磁感应式，微波式，超声波式C 转速式一般有光电式D 多普勒式E 液位式浮子式，平衡浮筒式，压差电容式，导电式，超声波式，放射式F 流量及流量式 电磁式，涡流式，超声波式，热导式，激光式，光纤式，浮子式，涡轮式，空间滤波式G 激光位移式三 原理及适用范围1. 机械位移传感器a.电位器式如图3.1.1所示为电位器的一般结构。
图3.1.2所示，电位器上电刷将电阻体电阻分成R 12和R 23，输出电压为U 12。
改变电刷的接触位置R 12亦随之改变，输出电压U 12也随着改变。
b.电容式常用的有变极距和变面积两种。
下面以变极距式电容传感器为例（如图3.1.3所示）进行说明。
可动极板移动引起d 发生变化，由C=εA/d 只要测出电容变化量C ∆就可以求出位移变化量d ∆。
c.螺旋管式电感位移传感器原理：螺旋管中铁芯的位移引起电感的变化，从而通过电感的变化量可求出位移的变化量。
24N AL lπμ=（其中l 为插入线圈的铁芯长度）图3.1.2 电位器电路图3.1.1 电位器的一般结构图3.1.3 变极距式电容传感器原理螺旋管电感位移传感器检测位移从数毫米到数百毫米，缺点是灵敏度低。
低频振动位移传感器原理
低频振动位移传感器原理
低频振动位移传感器是一种用于测量微小振动信号的传感器。
其原理
是基于电容变化来实现。
当机械振动物体的振幅发生变化，传感器的
内部电容也会随之变化，从而产生微小电压信号。
通过有效信号处理
和放大，可以得到精确的位移测量结果。
低频振动位移传感器常用于工业自动化控制系统中，用于检测振动信
号的变化。
例如，在机器设备振动过程中，可以通过该传感器来检测
机器部件的振动状态，从而实现故障诊断和预防维护。
在复杂的生产
工艺流程中，该传感器也可以用于检测流体传送管道中的振动信号，
从而保证生产和品质的稳定。
低频振动位移传感器具有灵敏度高、抗干扰性强、响应速度快等优点，因此得到了广泛的应用。
在使用过程中，需要根据具体要求选择合适
的传感器型号，并进行正确的安装和维护。
同时，也需要注意传感器
的工作环境，避免容易导致传感器电容变化的因素，如温度变化、电
磁场干扰等。
总之，低频振动位移传感器是一种重要的测量工具，能够为我们提供
有关振动信号变化的准确信息，帮助我们实时掌握工业设备运行状态，提高生产效率和品质。
传感器技术与应用第3版的习题答案.doc
《传感器技术与应用第3版》习题参考答案习题11.什么叫传感器？它由哪几部分组成？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
传感器通常由敏感元件和转换元件组成。
其中敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
2. 传感器在自动测控系统中起什么作用？答：自动检测和自动控制技术是人们对事物的规律定性了解、定量分析预期效果所从事的一系列技术措施。
自动测控系统是完成这一系列技术措施之一的装置。
一个完整的自动测控系统，一般由传感器、测量电路、显示记录装置或调节执行装置、电源四部分组成。
传感器的作用是对通常是非电量的原始信息进行精确可靠的捕获和转换为电量，提供给测量电路处理。
3. 传感器分类有哪几种？各有什么优、缺点？答：传感器有许多分类方法，但常用的分类方法有两种，一种是按被测输入量来分，如温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等；另一种是按传感器的工作原理来分，如电学式传感器、磁学式传感器、光电式传感器、电势型传感器、电荷传感器、半导体传感器、谐振式传感器、电化学式传感器等。
还有按能量的关系分类，即将传感器分为有源传感器和无源传感器；按输出信号的性质分类，即将传感器分为模拟式传感器和数字式传感器。
按被测输入量分类的优点是比较明确地表达了传感器的用途，便于使用者根据其用途选用；缺点是没有区分每种传感器在转换机理上有何共性和差异，不便使用者掌握其基本原理及分析方法。
按工作原理分类的优点是对传感器的工作原理比较清楚，有利于专业人员对传感器的深入研究分析；缺点是不便于使用者根据用途选用。
4. 什么是传感器的静态特性？它由哪些技术指标描述？答：传感器测量静态量时表现的输入、输出量的对应关系为静态特性。
它有线性度、灵敏度、重复性、迟滞现象、分辨力、稳定性、漂移等技术指标。
磁栅位移传感器工作原理
磁栅位移传感器工作原理磁栅位移传感器是一种使用磁场来测量物体位移的传感器。
它主要由磁栅和传感器两部分组成。
磁栅由多个磁材料组成，每个磁材料上都有一个固定的磁极。
传感器则是用于探测磁栅磁场变化的装置。
当物体位移时，磁栅会随之移动，进而改变磁场分布，传感器会通过测量磁场的变化来确定物体的位移。
以下将详细介绍磁栅位移传感器的工作原理。
首先，磁栅位移传感器利用磁场的相关特性实现位移的测量。
磁场是由磁物质产生的，并具有磁力线以及磁感应强度的特性。
在磁栅中，每个磁材料上都有一个磁极，通过相邻磁材料的排列，形成一定的磁场结构。
这种结构可以是连续的，也可以是离散的。
其次，磁栅位移传感器利用磁栅的移动来测量位移。
当物体位移到磁栅时，磁栅会随之移动，进而改变磁场结构。
例如，当物体向右移动时，磁栅也会向右移动。
这样一来，磁栅中磁极之间的距离会发生变化，从而改变了磁场的分布情况。
因此，我们可以通过测量磁场的变化来确定物体的位移。
然后，磁栅位移传感器利用传感器来探测磁场的变化。
传感器是一种可以感知磁场的装置，它可以将磁场的变化转化为电信号输出。
传感器的基本原理是利用磁场对导电材料的影响，如电磁感应、霍尔效应等。
当磁场的分布发生变化时，传感器会感受到磁场的变化并产生相应的电信号。
最后，磁栅位移传感器利用电信号来确定物体的位移。
传感器将感知到的磁场变化转化为电信号后，会经过处理电路进行放大和滤波。
然后，电信号会被传输到计算机或者显示设备等外部设备进行处理和显示。
通过分析电信号的特征，我们可以得到物体的位移信息。
总的来说，磁栅位移传感器的工作原理包括：利用磁栅产生的磁场结构，通过磁栅的移动改变磁场的分布情况，利用传感器感知磁场的变化并产生相应的电信号，通过处理电路放大和滤波电信号后将其传输到外部设备进行处理和显示。
通过这样的工作原理，我们可以实现对物体位移的测量。
位移传感器使用注意事项
位移传感器使用注意事项位移传感器是一种常用的测量设备，广泛应用于工业生产、科学研究和日常生活中。
它能够准确测量物体的位移，并将其转化为电信号输出。
然而，在使用位移传感器时，我们需要注意一些事项，以确保其正常工作和延长使用寿命。
首先，我们需要正确安装位移传感器。
在安装过程中，应确保传感器与被测物体之间的接触牢固，避免产生松动或摩擦。
同时，应选择合适的安装位置，避免受到外界干扰或振动。
此外，还应注意传感器的安装方向和角度，确保其与被测物体的运动方向一致。
其次，我们需要保持位移传感器的清洁和干燥。
在使用过程中，传感器表面可能会积聚灰尘、油污或水分，这些都会影响传感器的准确性和灵敏度。
因此，定期清洁传感器表面是必要的。
同时，应避免将传感器暴露在潮湿的环境中，以防止电路短路或腐蚀。
另外，我们需要避免过载和震动。
位移传感器通常有一定的测量范围和最大负荷能力，超过这些限制会导致传感器损坏或失效。
因此，在使用过程中，应根据被测物体的特性选择合适的传感器，并避免超过其最大负荷能力。
此外，应尽量避免传感器受到剧烈的震动或冲击，以免影响其测量精度和稳定性。
此外，我们还需要定期校准位移传感器。
随着时间的推移，传感器的性能可能会发生变化，导致测量结果不准确。
因此，定期校准传感器是必要的。
校准过程中，可以使用标准物体进行比对，或者借助专业的校准设备进行校准。
通过校准，可以及时发现并修正传感器的偏差，确保其测量结果的准确性。
最后，我们需要妥善保管位移传感器。
在不使用传感器时，应将其存放在干燥、通风的环境中，避免受到灰尘、湿气或高温的影响。
同时，应避免将传感器与尖锐物体或化学物品接触，以免损坏传感器的外壳或内部电路。
总之，位移传感器的使用注意事项包括正确安装、保持清洁和干燥、避免过载和震动、定期校准以及妥善保管。
只有在遵循这些注意事项的前提下，我们才能确保位移传感器的正常工作和延长使用寿命。
通过合理使用和维护，位移传感器将为我们提供准确可靠的位移测量数据，为各行各业的发展做出贡献。
位移传感器标准
位移传感器标准位移传感器是一种用于测量物体位置或位移的设备。
它广泛应用于工业自动化、机械制造、航空航天等领域。
为了确保位移传感器的准确性和可靠性，制定了一系列的标准。
首先，位移传感器的精度是评估其性能的重要指标之一。
精度标准规定了传感器的测量误差范围。
通常，精度标准分为几个等级，从高到低依次为A级、B级、C级等。
不同等级的传感器适用于不同的应用场景。
例如，对于高精度要求的测量任务，应选择A级传感器。
其次，位移传感器的线性度也是一个重要的标准。
线性度是指传感器输出与输入之间的线性关系程度。
线性度标准规定了传感器输出与输入之间的最大偏差。
线性度越高，传感器的测量结果越准确。
因此，在选择位移传感器时，应注意其线性度指标。
此外，位移传感器的分辨率也是一个关键指标。
分辨率是指传感器能够检测到的最小位移量。
分辨率越高，传感器能够检测到更小的位移变化。
分辨率标准规定了传感器的最小可测量位移。
在一些对位移变化要求较高的应用中，需要选择具有较高分辨率的传感器。
另外，位移传感器的稳定性也是一个重要的标准。
稳定性是指传感器输出在一段时间内的变化程度。
稳定性标准规定了传感器输出的最大变化范围。
稳定性越高，传感器的输出越稳定，能够提供更可靠的测量结果。
最后，位移传感器的耐久性也是一个关键指标。
耐久性是指传感器在长时间使用过程中的性能保持能力。
耐久性标准规定了传感器的使用寿命和可靠性要求。
耐久性越高，传感器的使用寿命越长，能够在恶劣环境下正常工作。
总之，位移传感器标准是确保传感器性能和质量的重要依据。
通过遵循标准，可以选择到适合不同应用场景的传感器，并保证其准确性、可靠性和稳定性。
在实际应用中，我们应根据具体需求选择合适的位移传感器，并严格按照标准进行测试和验证，以确保传感器的性能达到预期要求。
电容式传感器位移特性实验报告
电容式传感器位移特性实验报告篇一：实验十一电容式传感器的位移特性实验实验十一电容式传感器的位移特性实验一、实验目的：了解电容传感器的结构及特点二、实验仪器：电容传感器、电容传感器模块、测微头、数显直流电压表、直流稳压电源三、实验原理：电容式传感器是指能将被测物理量的变化转换为电容量变化的一种传感器它实质上是具有一个可变参数的电容器。
利用平板电容器原理：C??Sd??0??r?Sd（11-1）0真空介电常数，εr介质相对介电常数，由式中，S为极板面积，d为极板间距离，ε此可以看出当被测物理量使S、d 或εr发生变化时，电容量C随之发生改变，如果保持其中两个参数不变而仅改变另一参数，就可以将该参数的变化单值地转换为电容量的变化。
所以电容传感器可以分为三种类型：改变极间距离的变间隙式，改变极板面积的变面积式和改变介质电常数的变介电常数式。
这里采用变面积式，如图11-1两只平板电容器共享一个下极板，当下极板随被测物体移动时，两只电容器上下极板的有效面积一只增大，一只减小，将三个极板用导线引出，形成差动电容输出。
四、实验内容与步骤1．按图11-2将电容传感器安装在电容传感器模块上，将传感器引线插入实验模块插座中。
2．将电容传感器模块的输出UO接到数显直流电压表。
3．接入±15V电源，合上主控台电源开关，将电容传感器调至中间位置，调节Rw，使得数显直流电压表显示为0（选择2V档）。
（Rw确定后不能改动）4．旋动测微头推进电容传感器的共享极板（下极板），每隔记下位移量X与输出电压值V的变化，填入下表11-1五、实验报告：1．根据表11-1的数据计算电容传感器的系统灵敏度S和非线性误差δf。
六、实验数据曲线图：VX篇二：电涡流传感器的位移特性实验报告实验十九电涡流传感器的位移特性实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。
二、实验仪器电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表三、实验原理通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微位移传感器（D-KB-50）
微位移传感器（D-KB-50）
产品简介
D-KB-50光栅测微传感器，是以高精度光栅作为检测元件的精密测量装置。
与数显表配套，组成高精度数字化测量仪器。
可以代替机械式千分表、扭簧比较仪、深度尺、电感测位移和精密量块，配以适当的转换器，可将温度、压力、硬度、重量等参数转换为数字量。
用于自动化大生产中在线监测及精密仪器的位置检测。
其优点是测量值数字化显示，精度高，稳定可靠，读数直观准确。
亦可把测量数据输入计算机打印出测量数据或绘出曲线。
一、主要技术参数：
1.测量范围：0~10、0~20、0~30、0~40、0~50（mm）
2.栅距：10um（100对线/毫米），20um（50X寸线/毫米）
3.显示分辨率：0.5um，5um，1um
4.准确度：±1um，±2um
5.重复精度：±1个显示值
6.输出信号：相位依次相差90°幅值大于500mv二路或四路脉冲信号，无绝对参考零位
7.光源：红外发光二极管
8.接收元件：组合光电二极管
9.工作温度：0℃~40℃
10.储存温度：-20℃~70℃
11.外形尺寸：长*宽*厚＝L*42*22（mm），L0测杆伸出长度。
二、使用安装
光栅测微传感器主要用于高精度测量。
使用时除保证环境条件外，正确的安装与使用不仅保证测量精度，还能延长使用寿命。
光栅测微传感器正确安装位置是测杆朝下或水平放置。
安装固定方式有两种：①以螺钉固定，固定孔中心距为22±0.2mm.②以①15轴夹紧。
安装固定后，测杆中心线垂直于被测工件。
使用时，测头接触基面，数显表清零，轻轻提起测杆，当测头接触被测工件表面时，数显表显示值就是测量值。
切忌快推或快速释放测杆，以免损坏光栅或因撞击影响传感器精度。
三、故障分析处理
1.光栅测微传感器与数显表对接后，数显表不显示。
故障原因：
①电源未接通（保险丝熔断）②传感器输出插头与数显表插座接触不良：上述检查仍不能排除故障，应检查数显表电路或送厂家检修。
2.接通电源数显表工作正常，推动测杆，数显表现显示不进位。
故障原因：检查传感器有无输出信号，若无输出信号属传感器内部故障，送厂家检修，
3.数显表进位正常，显示数字频频闪动。
故障原因：
①检查输出信号幅值是否过低（一般幅值大于500mv）
②用示波器检查输出信号波形与相位是否正确，若不正确属传感器内部故障，送厂家检修。
③检查屏蔽线接地是否良好。
公司名称
威海迪控电子科技有限公司。
