液压期末复习题及答案
液压期末复习题及答案
液压期末复习题及答案一、选择题1. 液压系统中，液压油的主要作用是什么？A. 传递能量B. 冷却系统C. 润滑部件D. 以上都是答案：D2. 液压泵的工作原理是什么？A. 利用容积变化产生压力B. 利用速度变化产生压力C. 利用重力产生压力D. 利用离心力产生压力答案：A3. 液压缸的类型有哪些？A. 单作用缸和双作用缸B. 直动缸和摆动缸C. A和BD. 以上都不是答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 保护系统C. 调节流量D. 转换能量答案：B5. 液压系统中，节流阀的作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 转换能量答案：B二、简答题1. 简述液压系统的组成。
答：液压系统主要由液压泵、执行元件、控制元件、辅助元件和液压油组成。
液压泵提供压力油，执行元件将液压能转换为机械能，控制元件用于调节液压系统的流量和压力，辅助元件包括油箱、管道等，液压油作为工作介质在系统中传递能量。
2. 液压传动有哪些优点？答：液压传动的优点包括：功率密度高、响应速度快、控制精度高、结构紧凑、可实现大范围的力和速度调节、自润滑性好、过载保护能力强等。
三、计算题1. 已知液压缸的活塞直径为200mm，液压泵提供的工作压力为10MPa，求液压缸的推力。
解：首先将活塞直径转换为米，d = 0.2m。
根据公式F = p × π × (d/2)^2，其中 p 为压力，F 为推力。
代入数值计算得：F = 10 × 10^6 × π × (0.2/2)^2 = 3.14 × 10 × 10^6 ×0.01 = 314000 N答：液压缸的推力为 314000 牛顿。
四、分析题1. 分析液压系统中常见的故障及其原因。
答：液压系统中常见的故障包括：泄漏、过热、噪声、压力不足、速度不稳定等。
原因可能包括：密封件损坏、油液污染、过滤器堵塞、泵或马达磨损、控制阀故障、油液粘度不当等。
液压综合复习题答案
液压综合复习题答案一、选择题1. 液压系统中，油液的压缩性通常非常小，可以忽略不计。
这种说法（）A. 正确B. 错误2. 液压泵的主要功能是（）A. 将机械能转换为液压能B. 将液压能转换为机械能C. 调节液压系统的压力D. 过滤液压油3. 液压缸的工作原理是（）A. 利用油液压力推动活塞运动B. 利用电磁力推动活塞运动C. 利用重力推动活塞运动D. 利用离心力推动活塞运动4. 在液压系统中，节流阀的作用是（）A. 调节流量B. 调节压力C. 调节方向D. 过滤杂质5. 液压系统中，油液的粘度会随着温度的升高而（）A. 增加B. 减少C. 不变D. 先增加后减少二、填空题6. 液压系统中的压力损失主要包括________、________和________。
7. 液压缸的类型包括________、________和________等。
8. 液压系统中，________是用来控制油液流动方向的元件。
9. 液压油的粘度指数是衡量油液________性能的指标。
10. 液压系统中，________是用来调节系统压力的元件。
三、简答题11. 简述液压系统的工作原理。
12. 液压系统中，为什么要使用液压油？请列举液压油的三个主要作用。
13. 液压系统中，常见的故障有哪些？请列举至少三种，并简要说明其原因。
14. 液压系统中，如何实现速度控制？请简述其原理。
15. 液压系统中，油液的污染对系统有何影响？如何预防油液污染？四、计算题16. 已知液压缸的活塞面积为0.1平方米，系统压力为10MPa，求活塞受到的力。
17. 假设液压泵的流量为100L/min，系统压力为15MPa，求液压泵的功率。
18. 已知液压缸的活塞速度为0.5m/s，活塞面积为0.05平方米，求液压缸的流量。
19. 假设液压系统中的油液温度从20°C升高到50°C，油液的粘度变化了10%，请计算油液的粘度变化量。
20. 已知液压系统中的油液压力为8MPa，求油液对活塞的压强。
液压期末复习题及答案

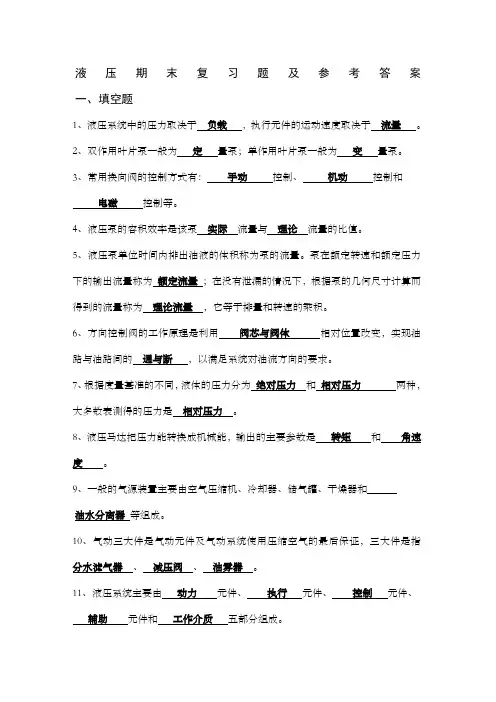

液压期末复习题及参考答案一、填空题1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2、双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵。
3、常用换向阀的控制方式有：手动控制、机动控制和电磁控制等。
4、液压泵的容积效率是该泵实际流量与理论流量的比值。
5、液压泵单位时间内排出油液的体积称为泵的流量。
泵在额定转速和额定压力下的输出流量称为额定流量；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它等于排量和转速的乘积。
6、方向控制阀的工作原理是利用阀芯与阀体相对位置改变，实现油路与油路间的通与断，以满足系统对油流方向的要求。
7、根据度量基准的不同，液体的压力分为绝对压力和相对压力两种，大多数表测得的压力是相对压力。
8、液压马达把压力能转换成机械能，输出的主要参数是转矩和角速度。
9、一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和油水分离器等组成。
10、气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指分水滤气器、减压阀、油雾器。
11、液压系统主要由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。
12、液压控制阀按其用途来分可分为方向控制阀，压力控制阀，流量控制阀。
13、调速阀可使速度稳定，是因为其节流阀前后的压力差不变。
14、压力控制阀共同特点是：利用液体压力和弹簧力相平衡原理进行工作。
15、液压泵按结构分齿轮泵、叶片泵、柱塞泵三种，它们是利用密闭容积的变化来进行工作的，所以称为容积式泵。
二、选择题1、液压缸差动连接工作时，活塞杆的速度是 A 。
A ．24Q v d π=B ．224()Q v D d π=- C ．24Q v D π= D ．222()Q v D d π=- 2、液压缸差动连接工作时，活塞杆的输出推力是 D 。
A ．22()2F p D d π=- B ．22d F pπ=C ．22()4F pD d π=- D ．24d F pπ=3、溢流阀 A 。
《液压》复习题库及答案
1. 学习指导与思考题1）学习要点1. 掌握液压传动的工作原理及组成。
2. 掌握气压传动系统的工作原理及组成。
3. 掌握液压传动和气压传动的特点。
4. 掌握液压元件的职能符号及规定。
5. 了解液压传动和气压传动的发展概况、应用情况及优、缺点。
6. 了解液压传动和气压传动的不同点。
2）填空题1.液压系统由动力元件、执行元件、控制元件、辅助元件四个主要组成部分。
2. 液压传动是以液压油为传动介质，依靠液体的压力能来传递动力。
3. 液压系统工作时外界负荷越大，所需油液的压力也越大，反之亦然，负载为零，系统压力为零。
4. 活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的体积，流量越大，系统的速度越大，反之亦然。
流量为零，系统速度为零。
5. 液压元件的职能符号只表示元件的职能、控制方式及外部接口，不表示元件的结构、参数及连接口的实际位置和元件的安装位置。
6. 液压传动系统的传动比比机械传动的大，传动效率比机械传动的低。
7. 液压传动系统可以实现无级调速，过载保护。
8. 液压传动系统单位质量输出功率大，传动均匀平稳。
9. 气压传动系统介质费用低廉，不会造成环境污染。
3）判断题1. 液压传动不易获得很大的力和转矩。
（×）2. 液压传动装置工作平稳，易于实现无级调速，但不能快速起动、制动和频繁换向。
(×)3.. 液压传动适宜在传动比要求严格的场合采用。
(×)4. 液压系统故障诊断方便、容易。
（×）5. 液压传动适宜于远距离传动。
（×）6. 气压传动能使气缸实现准确的速度控制和很高的定位精度。
（×）7. 液压与气压传动介质成本都很高。
（×）8. 液压传动可在高温下运行。
（×）9. 气压传动介质可以回收循环使用，故成本很低（×）4）选择题1. 液压系统的执行元件是（ C ）。
A．电动机 B.液压泵 C．液压缸或液压马达D.液压阀2. 液压系统中，液压泵属于（ A ）。
《液压与气压传动》期末试卷及答案5套
考试方式闭卷总分核分人得分阅卷人、单项选择题（每小题1分，共5分）《液压与气压传动》期末试卷（1）1、为使减压回路可靠地工作，其最高调整压力应系统压力。
（）A大于B小于C等于2、在用节流阀的旁油路节流调速回路中，其液压缸速度。
（）A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。
（）A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。
（）A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ<pc时，泵的供油流量是：（A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。
（）液压系统的压力是由溢流阀的调定值决定的。
（）液压与气压传动是以流体的压力能来传递动力的。
（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。
（）电液换向阀中先导阀的中位机能可以任意选择。
（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。
（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。
（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。
（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。
（）10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。
（）得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）1、先导式溢流阀原理如图所示，问答下列问题:1分，共28分）1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —，真空度等于大气压力供油，节流阀（调速阀）调速,三大类，分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成？何处为调压部分？阻尼孔的作用是什么？主阀弹簧为什么可较软？画出先导式溢流阀的符号图。
液压与气压传动期末复习题十套含答案
模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。
若Py＞Pj＞PL，减压阀阀口状态为：【D】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【 D】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【D】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【B】A. 1B.C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【C】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（A）成正比。
【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【A】A. 5MPaB. 10MPaC. 15MPaD. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【B】A. 1MPaB. 1.5MpaC. 5MPaD. 6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【C】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【D】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。
液压考试复习题及答案
液压考试复习题及答案一、选择题1. 液压系统中最基本的元件是：A. 泵B. 阀门C. 油缸D. 油箱答案：A2. 液压油的主要作用不包括以下哪一项：A. 传递能量B. 润滑C. 冷却D. 储存能量答案：D3. 以下哪个不是液压系统的组成部分：A. 动力元件B. 控制元件C. 执行元件D. 传感器答案：D二、填空题1. 液压系统中的________是用来将机械能转换为液体的压力能的设备。
答案：泵2. 液压缸是液压系统中的________，它将液体的压力能转换为机械能。
答案：执行元件3. 液压系统中的________是用来控制液体流动方向和压力的设备。
答案：阀门三、简答题1. 简述液压系统的工作原理。
答案：液压系统通过泵将机械能转换为液体的压力能，然后通过控制元件（如阀门）调节液体的流动方向和压力，最后通过执行元件（如油缸）将液体的压力能转换为机械能，实现工作。
2. 液压系统有哪些优点？答案：液压系统的优点包括：力大、体积小、响应快、易于实现自动化控制、维护方便等。
四、计算题1. 已知液压缸的活塞面积为100平方厘米，系统压力为10MPa，求活塞受到的力。
答案：活塞受到的力 = 活塞面积× 系统压力 = 100 cm² × 10 MPa = 1000000 N五、判断题1. 液压系统中的油液可以任意选择，不需要考虑其物理化学性质。
答案：×2. 液压系统中的阀门是用来调节液体的流动速度的。
答案：×3. 液压泵的转速越高，输出的压力就越大。
答案：×六、论述题1. 论述液压系统在工业自动化中的应用及其重要性。
答案：液压系统在工业自动化中应用广泛，如在机床、起重机械、自动化生产线等领域。
液压系统能够提供大功率、高效率的动力传输，实现精确控制，提高生产效率和产品质量。
同时，液压系统易于实现自动化控制，降低人工成本，提高生产安全性。
结束语：希望以上复习题能够帮助大家更好地理解和掌握液压系统的相关知识，祝大家在考试中取得优异成绩。
液压试题及答案
液压试题及答案一一、填空题1、压力和温度对油液的粘度均有影响,一般来说,压力增大,粘度（增大）,温度增加,粘度（减小）。
2、液体在管中流动时，存在（层流）和（紊流）两种流动状态。
液体的流动状态可用（临界雷诺数）来判定。
3、采用（开卸荷槽），解决齿轮泵困油现象。
4、液压马达是将输入的（压力）能转换为（机械）能的能量转换装置。
5、压力控制阀的共同特点是利用（液体压力）和（弹簧弹性力）相平衡的原理来进行工作的。
二、选择题1、把减压阀的进、出油口反接，且进口压力大于减压阀设定压力时，将会发生的现象是（A）A. 先导阀打开，主阀口关小，最终关死，使输出流量为零B. 先导阀关闭，主阀口开到最小，不起减压作用2、用三位四通换向阀组成的卸荷回路，要求液压缸停止时两腔不通油，则该换向阀中位机能应选取（A）A.“M” B“Y” C .“P” D.“O”3、某铣床要在切削力变化范围较大的场合下顺铣和逆铣工作，在选择该铣床的调速回路时，你认为选择下列调速回路中的（D）种比较合适。
A. 采用节流阀进油路节流调速回路B. 采用节流阀回油路节流调速回路C. 采用调速阀进油路节流调速回路D. 采用调速阀回油路节流调速回路4、液压传动是依靠密封容积中液体静压力来传递力的，如（A ）。
A. 万吨水压机B. 离心式水泵C. 水轮机D. 液压变矩器5、我国生产的机械油和液压油采用40℃ 时的（C）其标号。
A. 动力粘度，Pa·sB. 恩氏度O EC. 运动粘度 mm2/ sD. 赛氏秒6、泵的额定转速和额定压力下的流量称为（C）A. 实际流量B. 理论流量C. 额定流量7、可以在运行过程中实现大范围的无级调速的传动方式是（D）A. 机械传动B. 电传动C. 气压传动D. 液压传动8、驱动液压马达的液压泵的电机功率应比其输出功率大，是因为存在（ D ）。
A、卸漏损失；B、摩擦损失；C、溢流损失；D、前两种损失。
9、在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）A.能量守恒原理；B.动量守恒定律；C.质量守恒原理；D.帕斯卡原理10、调速阀是组合阀，其组成是（ C ）。
液压复习练习题(有答案)
液压练习题一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
4．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
5．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
6．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
7．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
8．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
9．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
10．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
11．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。
12．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。
13．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（）的大小，调节最大流量调节螺钉，可以改变（）。
14．溢流阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须（）。
15．调速阀是由（）和节流阀（）而成，旁通型调速阀是由（）和节流阀（）而成。
16．两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（）；两马达并联时，其转速为（），而输出转矩（）。
液压复习题答案
复习题一、填空题1、液压传动系统由（能源装置），（执行装置）、（控制调节装置）辅助元件和工作介质等部分组成。
2、液压油的粘度主要有（动力粘度）、（运动粘度）、（相对粘度）。
3、齿轮泵的泄漏途径为（齿轮端面与后端盖间的端面间隙）、（齿顶与泵体内壁间的径向间隙）、（两齿轮啮合处的啮合线的缝隙）4、选择液压泵时，首先根据液压系统所提出的要求（压力）和（流量大小）选择液压泵的类型，然后再选型号和规格。
5、常用的密封装置有（摩擦环密封）、（O形圈密封）、（V型圈密封）和间隙密封等。
6、流体在管道中流动时的压力损失有（沿程压力）损失和（局部压力）损失。
7、溢流阀按其工作原理可分为（直动式）溢流阀和（先导式）溢流阀两种。
8、液压缸的种类繁多，主要有（单﹑双单作用液压缸），（组合液压缸）（摆动液压缸）三种。
9、蓄能器的作用有（作辅助动力源）、（维持系统压力）作应急能源、缓和液压冲击和吸收压力脉动等。
10、液压系统中的压力取决于（负载的大小），执行元件的运动速度取决于（力和力矩）。
11、液压油的种类主要有（石油型）、（合成型）、（乳化型）。
12、节流调速回路按其流量阀安放位置的不同，可分为：（进油节流）（回油节流调速回路）以及旁油路节流调速回路。
13、液压传动是以液体为工作介质，借助于密封工作空间的（容积）变化和油液的（压力）来传递能量的传动方式。
14、减压阀按其工作原理可分为（定值输出）减压阀和（定差）减压阀两种。
15、滤油器主要有（表面型）滤油器﹑（深度型）滤油器和（吸附型）滤油器。
16、压力继电器是将（液压）信号转变成（电气）信号的液压元件。
17、液压系统中的压力,即常说的表压力，指的是（相对）压力。
18、雷诺数的物理意义：影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明（惯性）力起主导作用，这样的液流呈紊流状态；雷诺数小，说明（粘性）力起主导作用，液流呈层流状态。
19、液体在直管中流动时，产生（称程）压力损失；在变直径管、弯管中流动时产生（局部）压力损失。
液压与气压传动期末考试题与答案
11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升 C显著上升D显著下降12．压力机液压系统为防止液压冲击需设置( A )回路。
A泄压 B增压 C减压13．当限压式变量泵工作压力p>p B〔p B拐点压力〕时，随着负载压力上升，泵的输出流量( B )。
A增加 B呈线性规律衰减 C呈双曲线规律衰减 D根本不变14．在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。
当负载F增加时，泵的输出功率( C )。
A 增加 B减少 C根本不变 D可能增加也可能减少15．在变量泵和定量马达组成的容积调速回路中，如果将泵的排量减小，其他条件保持不变，马达的转速将( B )。
A 增加B 减小C 不变三、问答题〔每题5分，共25分〕1．什么叫液压泵的排量，理论流量，实际流量和额定流量？它们之间有什么关系？液压泵的排量V是指泵轴转一转所排出油液的体积，取决于液压泵密封腔的几何尺寸。
理论流量q t是指不考虑液压泵泄漏损失情况下，液压泵在单位时间输出油液的体积，排量和理论流量之间的关系是：q t=nV。
〔n——液压泵的转速〕实际流量q是指考虑液压泵泄漏损失时，液压泵在单位时间实际输出的油液体积。
由于液压泵在工作中存在泄漏损失，所以液压泵的实际输出流量小于理论流量。
额定流量q s是指泵在额定转速和额定压力下工作时，实际输出的流量。
泵的产品样本或铭牌上标出的流量为泵的额定流量。
2．齿轮泵的液压径向力不平衡是怎样产生的"会带来什么后果"消除径向力不平衡的措施有哪些"齿轮泵产生的液压径向力不平衡的原因有二个方面：一是液体压力产生的径向力。
二是困油现象产生的径向力，致使齿轮泵径向力不平衡现象加剧。
齿轮泵由于径向力不平衡，把齿轮压向吸油一侧，使齿轮轴受到弯曲作用，影响轴承寿命，同时还会使吸油腔的齿轮径向间隙变小，从而使齿轮与泵体产生摩擦或卡死，影响泵的正常工作。
最新液压与气动技术期末考试复习题库（含答案）
最新液压与⽓动技术期末考试复习题库（含答案）液压与⽓动技术期末考试复习题库（含答案）⼀．填空题1.单向阀的作⽤是控制液流沿⼀个⽅向流动。
对单向阀的性能要求是：油液通过时，压⼒损失⼩；反向截⽌时，密封性能好。
2.单向阀中的弹簧意在克服阀芯的摩檫⼒和惯性⼒使其灵活复位。
当背压阀⽤时，应改变弹簧的刚度。
3.机动换向阀利⽤运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度⾼。
它必须安装在运动部件运动过程中接触到的位置。
4.三位换向阀处于中间位置时，其油⼝P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的⼯作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选⽤Y型中位机能换向阀。
5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；⽽控制油路中的“可调节流⼝”是为了调节主阀的换向速度。
6.三位阀两端的弹簧是为了克服阀芯的摩檫⼒和惯性⼒使其灵活复位，并（在位置上）对中。
7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选⽤其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选⽤“Y”。
型。
8.液压控制阀按其作⽤通常可分为⽅向控制阀、压⼒控制阀和流量控制阀。
9.在先导式减压阀⼯作时，先导阀的作⽤主要是调压，⽽主阀的作⽤主要是减压。
10．溢流阀的进⼝压⼒随流量变化⽽波动的性能称为压⼒流量特性，性能的好坏⽤调压偏差或开启压⼒⽐、闭合压⼒⽐评价。
显然（p s—p k）、（p s—p B）⼩好， n k 和n b⼤好。
11．将压⼒阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压⼒的差值称为阀的压⼒损失，⽽溢流阀的调定压⼒是指溢流阀达到额定流量时所对应的压⼒值。
12．溢流阀调定压⼒P Y的含义是溢流阀流过额定流量时所对应的压⼒值；开启⽐指的是开启压⼒与调定压⼒的⽐值，它是衡量溢流阀静态性能的指标，其值越⼤越好。
液压传动期末考试试题及答案
液压传动期末考试试题及答案一、选择题（每题2分，共20分）1. 液压传动系统的主要组成部分不包括以下哪一项？A. 泵B. 执行器C. 控制器D. 传感器答案：D2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 转换能量D. 储存能量答案：C3. 下列哪种液压缸属于直线运动缸？A. 单作用缸B. 双作用缸C. 旋转缸D. 摆动缸答案：B4. 液压系统中的溢流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 控制方向答案：C5. 液压传动系统中的油温过高会导致什么后果？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B6. 液压系统中的节流阀主要用于什么？A. 调节压力B. 调节流量C. 控制方向D. 保护系统答案：B7. 液压缸的活塞杆伸出时，液压缸的工作状态是：A. 单作用B. 双作用C. 静止状态D. 回程状态答案：B8. 液压系统中的油液污染会导致什么问题？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B9. 液压系统中的蓄能器主要功能是什么？A. 储存能量B. 调节压力C. 调节流量D. 控制方向答案：A10. 液压系统中的过滤器主要用于什么？A. 储存能量B. 调节压力C. 过滤杂质D. 控制方向答案：C二、填空题（每空2分，共20分）11. 液压传动系统按照能量转换方式可以分为________和________。
答案：静压传动系统；动压传动系统12. 液压泵按照工作原理可以分为________、________和________。
答案：齿轮泵；柱塞泵；叶片泵13. 液压缸按照运动方式可以分为________、________和________。
答案：直线运动缸；旋转运动缸；摆动运动缸14. 液压系统中的________是用来控制油液流动方向的元件。
答案：换向阀15. 液压系统中的________是用来控制油液流动速度的元件。
国家开放大学《液压与气压传动》期末考试复习题及参考答案
第一套判断正误题（共10题，共30分）1. 液压传动不易获得很大的力和转矩。
T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：32. 动力粘度无物理意义，但却在工程计算时经常使用。
T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：33. 通常把既无粘性又不可压缩的液体称为理想液体。
T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：34. 因存在泄漏，液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。
T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：35. 液压缸差动连接降低了活塞的运动速度，并且输出推力较小。
T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：06. 换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。
T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：37. 溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。
T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：38. 不工作时，顺序阀的阀口是常开的，进、出油口相通。
T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：09. 湿空气是干空气和水蒸气的混合气体。
T √F ×参考答案：T；考生答案：F；试题分数：3；考生得分：010. 与液压执行元件相比，气动执行元件的运动速度快，工作压力低，适用于低输出力的场合。
T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：3单选题（共10题，共30分）1. （）元件将油液的压力能转换为对外做功的机械能，完成对外做功。
A 动力B 执行C 控制D 辅助参考答案：B；考生答案：B；试题分数：3；考生得分：32. 液体流动时，若液体中任一点处的（）称为恒定流动。
液压传动期末考试卷(含答案)
液压传动期末考试卷一、单项选择题：每小题2分，共30分。
1.液压系统是利用液体的_______来传递动力和信号的.A．动能B．位能C．压力能D．热能2. 我国油液牌号是以40℃时油液的平均______来表示的。
A．动力粘度B．运动粘度C．相对粘度D．恩式粘度3。
真空度是指_______。
A．绝对压力与相对压力的差值B．大气压力与相对压力的差值C．绝对压力高于大气压力时，该绝对压力与大气压力的差值D．绝对压力低于大气压力时，该绝对压力与大气压力的差值4.在同一管道中，分别用Re层流、Re临界、Re紊流表示层流、临界、紊流时的雷诺数，那么三者的关系是______。
A．Re层流＜Re临界＜Re紊流B．Re层流=Re临界=Re紊流C．Re紊流＜Re临界＜Re层流D．Re临界＜Re层流＜Re紊流5. 连续性方程是______在流体力学中的表达形式。
A．质量守恒定律B．能量守恒定律C．动量定理D．以上都不是6。
液体流动时，对压力损失影响最大的是______。
A．液体粘度B．管路长度C．管道内径D．液体速度7。
细长孔的流量计算公式为q = πd4Δp n/(128μl)，其中细长孔前后压差Δp的次数n= ______。
A．1/2 B．1C．2 D．38。
液压泵在连续运转时允许使用的最高工作压力称为______.A．工作压力B．额定压力C．最大压力D．吸入压力9。
外啮合齿轮泵吸油口比压油口做得大，主要是为了______。
A．防止困油B．减少流量泄漏C．减小径向不平衡力D．增大吸油能力10.限制齿轮泵压力提高的主要因素为_______.A．流量不均B．困油现象C．径向力不平衡D．流量泄漏11. 以下图形符号中表示单向定量马达的是______。
A．B．C．D．12.液压马达的实际工作压力取决于______。
A．输入的实际流量B．输出转速C．额定压力D．外负载13.液压系统中的液压缸属于______。
A．动力元件B．执行元件C．控制调节元件D．辅助元件14. 液压缸的面积一定，则其运动速度取决于______.A．系统的工作压力B．系统的外负载C．进入液压缸的流量D．泵的额定流量15. 若要求差动缸正反向速度一致，应使液压缸的几何尺寸满足:D= ______.A．d/2 B．d C．2d D．2d二、判断题：每小题1分，共10分.1。
液压期末复习题及答案
.二选择题1.单作用叶片泵的排量取决于（C）。
A.定子内表面曲线的R及rB.电动机转速C.定子与转子的偏心距eD.转子半径2.将原动机输入的机械能转换成液体的压力能，向液压系统提供压力能的装置是（ A ）。
A.动力元件B.执行元件C.控制元件D.辅助元件2.蓄能器的主要功能是( D )。
A.差动连接B.净化油液C.使泵卸荷D.短期大量供油3.当调速阀两端压差大于1MPa时，随着两端压差增大，通过调速阀的流量（ C ）。
A.增大B.减小C.不变D.不能确定4. 液压缸的活塞和活塞杆截面积一定时，其运动速度取决于（ B ）。
A.压力和流量B.流量C.压力5CB－B型齿轮泵中，泄漏途径有三条，其中（ A ）对容积效率的影响最大。
A．轴向间隙 B.径向间隙 C.啮合处间隙6.( B )节流调速回路可承受负负载。
A.进油路B.回油路C.旁油路7．液压泵或液压马达的排量决定于（D ）。
A．流量变化； B.压力变化；C. 转速变化；D.结构尺寸。
8．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭，则此阀的滑阀机能为 A 。
A．P型 B. Y型C．K型 D. C型9．与节流阀相比较，调速阀的显著特点是 C 。
A．调节范围大 B.结构简单，成本低C．流量稳定性好 D.最小压差的限制较小10. 采用卸荷回路是为了（ C ）A. 减小流量损失B. 减少压力损失C. 减少功率损失D. 增大泵的使用寿命11. 液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A)等于10MPa； B)小于10MPa； C)大于10MPa12．拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。
为防止过载，（ B ）是必不可少的。
A) 减压阀； B)安全阀； C)平衡阀； D)换向阀13.奇数柱塞泵的脉动程度远（ D ）具有相邻偶数柱塞的泵的脉动程度。
A)增加； B)减少； C)大于； D)小于14.溢流阀的泄油形式（ A ）；A)内泄； B)外泄15. （ B ）在常态时，阀口是常开的，进、出油口相通；A) 溢流阀； B)减压阀； C)顺序阀16.双作用叶片泵从转子（ b ）平衡考虑。
【期末复习】液压与气压传动期末复习题及答案
液压与气压传动期末复习题及答案液压与气压传动期末复习题(附参考答案)一、填空题1,液压系统中的压力叏决于，，,执行元件的运动速度叏决于，，。
，负轲 ;流量，2,液压传动装置由，，、，，、，，和，，四部分组成,其中，，和，，为能量转换装置。
，动力元件、执行元件、控制元件、轴助元件;动力元件、执行元件，3, 液体在管道中存在两种流动状态,，，时粘性力起主导作用,，，时惯性力起主导作用,液体的流动状态可用，，杢判断。
，层流;紊流;雷诺数，4,由于流体具有，，,液流在管道中流动需要损耗一部分能量,它由，，损失和，，损失两部分组成。
，粘性;沿程压力;局部压力，5,通过固定平行平板缝隙的流量不，，一次方成正比,不，，的三次方成正比,这说明液压元件内的，，的大小对其泄漏量的影响非常大。
，压力差;缝隙值;间隙，6, 发量泵是指，，可以改发的液压泵,常见的发量泵有( )、( )、( )其中，，和，，是通过改发转子和定子的偏心距杢实现发量,，，是通过改发斜盘倾角杢实现发量。
，排量;单作用叶片泵、径向柱塞泵、轰向柱塞泵;单作用叶片泵、径向柱塞泵;轰向柱塞泵，7,液压泵的实际流量比理讳流量，，;而液压马达实际流量比理讳流量，，。
，大;小，8,斜盘式轰向柱塞泵极成吸、压油密闭工作腔的三对运动摩擦副为，不，、，不，、，不，。
，柱塞不缸体、缸体不配油盘、滑履不斜盘，9,外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是，，腔,位于轮齿逐渐进入啮合的一侧是，，腔。
，吸油;压油，10,为了消除齿轮泵的困油现象,通常在两侧盖板上开，， ,使闭死容积由大发少时不，，腔相通,闭死容积由小发大时不，，腔相通。
，卸荷槽;压油;吸油，11,齿轮泵产生泄漏的间隙为，，间隙和，，间隙,此外还存在，，间隙,其中，，泄漏占总泄漏量的80%～85%。
，端面、径向;啮合;端面，12,双作用叶片泵的定子曲线由两段，，、两段，，及四段，，组成,吸、压油窗口位于，，段。
液压试题及答案文库
液压试题及答案文库一、单项选择题（每题2分，共20分）1. 液压系统中，用于控制液体流动方向的元件是：A. 泵B. 马达C. 阀门D. 油缸答案：C2. 液压油的粘度随温度的升高而：A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B3. 下列哪种液压元件可以作为执行元件：A. 泵B. 油缸C. 阀门D. 油箱答案：B4. 液压系统中，压力损失主要发生在：A. 泵B. 油缸C. 阀门D. 油箱答案：C5. 液压系统中，用于储存液压油的元件是：A. 泵B. 油缸C. 阀门D. 油箱答案：D6. 液压系统中，用于将机械能转换为液体压力能的元件是：A. 泵B. 马达C. 阀门D. 油缸答案：A7. 液压系统中，用于将液体压力能转换为机械能的元件是：A. 泵B. 马达C. 阀门D. 油缸答案：B8. 液压系统中，用于控制液体流量的元件是：A. 泵B. 马达C. 阀门D. 油缸答案：C9. 液压系统中，用于保护系统免受污染的元件是：A. 过滤器B. 泵C. 马达D. 油缸答案：A10. 液压系统中，用于测量压力的元件是：A. 压力表B. 流量计C. 温度计D. 油位计答案：A二、多项选择题（每题3分，共15分）1. 液压系统中常见的故障有：A. 泄漏B. 过热C. 噪声D. 压力不足答案：ABCD2. 液压泵的主要类型包括：A. 齿轮泵B. 叶片泵C. 柱塞泵D. 螺杆泵答案：ABC3. 液压系统中，可以作为控制元件的有：A. 单向阀B. 溢流阀C. 节流阀D. 电磁阀答案：ABCD4. 液压系统中，用于控制执行元件运动速度的元件有：A. 节流阀B. 调速阀C. 溢流阀D. 单向阀答案：AB5. 液压系统中，用于控制执行元件运动方向的元件有：A. 单向阀B. 换向阀C. 溢流阀D. 电磁阀答案：AB三、判断题（每题2分，共10分）1. 液压系统中的泵是将液体压力能转换为机械能的元件。
（）答案：×2. 液压系统中的油缸可以作为执行元件。
液压传动期末考试题及答案
液压传动期末考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统由哪些基本部分组成？A. 泵、缸、控制阀B. 泵、缸、管道C. 泵、缸、马达D. 泵、缸、控制阀、管道、油箱2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 产生动力D. 产生压力和流量3. 液压缸的主要作用是什么？A. 储存液压油B. 转换能量C. 产生运动D. 控制流量4. 液压系统中控制阀的作用是什么？A. 控制压力B. 控制流量C. 控制方向D. 控制压力、流量和方向5. 液压传动系统的优点有哪些？A. 结构简单，成本低廉B. 重量轻，体积小C. 易于实现自动化控制D. 所有以上选项6. 液压油的主要作用是什么？A. 传递能量B. 冷却C. 润滑D. 所有以上选项7. 液压系统中的溢流阀主要作用是什么？A. 调节流量B. 调节压力C. 保护系统D. 启动液压泵8. 液压系统中的节流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 启动液压泵9. 液压系统中的换向阀主要作用是什么？A. 调节压力B. 调节流量C. 控制油液流动方向D. 启动液压泵10. 液压传动系统与机械传动系统相比，哪个具有更好的过载保护性能？A. 机械传动系统B. 液压传动系统C. 两者相同D. 无法比较答案：1.D 2.D 3.C 4.D 5.D 6.D 7.C 8.B 9.C 10.B二、简答题（每题10分，共40分）1. 简述液压传动系统的工作原理。
答案：液压传动系统的工作原理基于帕斯卡定律，即在封闭容器内，压力传递是均匀的。
液压泵将机械能转换为液体的压力能，液体通过管道输送到液压缸或马达，在那里压力能转换为机械能，从而驱动负载运动。
2. 液压传动系统主要由哪些部件组成？答案：液压传动系统主要由以下部件组成：液压泵、液压缸、控制阀、管道、油箱、过滤器、冷却器等。
3. 液压传动系统有哪些主要优点？答案：液压传动系统的主要优点包括：能提供较大的力和扭矩，响应速度快，易于实现自动化控制，结构紧凑，重量轻，体积小，过载保护性能好等。
液压试题及参考答案
液压试题及参考答案一、名词解释（6*2 分=12 分）1..粘性流体在外力的作用下流动时，分子间的内聚制止分子相对运动而产生的一种摩擦力。
2.液压冲击在液压系统中，因某些因素液体压力在一瞬间忽然升高，产生很高的压力峰值，这种现象称为液压冲击。
3.液压（压力）损失流体在流动过程因阻力等因素所造成的压力损失。
4.空穴现象在液压系统中形成的水泡混杂在油液中，产生孔穴，使原本充满管道或液压元件中的油液成为不持续状态。
5.液力传动以液体为工作介质，以液体的动能量传递的装置，即将液体的动能转变为机械能。
二、填空题（24*1 分=24 分）1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分构成，其中（动力元件）和（执行元件）为能量转换装置。
3.液体在管道中存在两种流动状态，即（层流）和（紊流）。
4.由于流体含有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分构成。
5.变量泵是指（排量）能够变化的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、( 轴向柱塞泵)。
6．外啮合齿轮泵位于轮齿逐步脱开啮合的一侧是（吸油）腔，位于轮齿逐步进入啮合的一侧是（压油）腔。
7.溢流阀为（进口）压力控制，阀口常（闭）。
8.管路系统总的压力损失等于（沿程压力损失）和（局部压力损失）之和。
9.我国生产的机械油和液压油采用（40 ）o C 时的运动粘度(mm2/s)为其标号。
三、选择题（6*3 分=18 分）1.流量持续性原理是（ C ）在流体力学中的体现形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其它2.液压油（ABCD），经常是液压系统发生故障的重要因素。
温升过高；（B）、粘度太小；（C）粘度太大；（D）受到污染。
3.双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范畴为缸筒有效行程的（B ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压复习题
1、液压缸的速度取决于进入液压缸的流量，对于双活塞杆液压缸，只
要左右两缸的供油压力不变，则在活塞两边产生的推力总相等。
1、2、流量控制阀在系统中依靠改变阀口的流通面积来调节经过阀口的流
量，以控制执行元件的速度；它分节流阀和调速阀
两种，其符号分别是。
3、齿轮泵结构上主要有三方面存在的问题，分别是径向力不平衡；
困油现象；泄露。
4、液体在管中流动时，存在层流和紊流两种流动状态。
液体的流动状态可用雷诺数来判定。
5、调速阀是由__定差减压________阀和节流阀串联而成的。
6．液压泵的排量是指______泵轴每转一转，由其密封容积的几何尺寸变化计算而得的排出液体的体积__________________。
7．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而_减小___。
8．快速排气阀一般应装在___换向阀和气缸之间_。
二、选择
1．液体在圆管中作层流运动时，液体在圆管轴线上的流速与在圆管管壁附近的流速相比：A
A 前者大
B 后者大
C 一样大
D 无法判断
2．为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油，必须使齿轮啮合的重叠系数r______A___1。
A大于B等于C小于 D A或B
3．CB-B型齿轮泵中泄漏的途径有有三条，其中_____A____对容积效率影响最大。
A 齿轮端面间隙
B 齿顶间隙
C 齿顶间隙
D A+B+C
4．下列液压油泵可做成变量的是：B
A 齿轮泵
B 单作用叶片泵
C 双作用叶片泵
D B+C
5．差动液压缸，若使其往返速度相等，则活塞直径应为活塞杆直径的_C___。
A 1倍
B 2倍
C 2
D 4
6．右图所示三位四通换向阀中位机能是__B_____型。
A P
B Y
C H
D K
7．如右图所示为二级调压回路，阀3调定值与阀1调定值相比：A
A 前者大于后者B后者大于前者
C 两个一样大
D 无特殊要求
7、在定量泵供油的系统中，用流量控制阀实现对定量执行元件的速度进行调节．这种
回路称为 C 。
A、调压回路
B、调速回路
C、节流回路
8、容积节流复合调速回路____B_____。
A、主要由定量泵和调速阀组成
B、工作稳定、效率较高
C、运动平稳性比节流调速回路差
D、在较低速度下工作时运动不够稳定
9、以下三种回路中，__ B ___的系统效率较高
A节流调速B容积调速C容积节流调速
10、液压系统的最大工作压力为10MPa，安全阀的调定压力应为 A 。
A、等于10MPa
B、小于10MPa
C、大于10MPa
D、其他
三、问答题
1、1．若先导式溢流阀主阀芯阻尼孔堵塞，将会出现什么故障?为什么? （10分）
答：先导式溢流阀的工作原理，是利用主滑阀上下两端的压力差和弹簧力的平衡原理来进行压力控制的，进油腔的压力油经阻尼孔进入上腔，并作用于先导
阀的锥阀上。
当系统压力升高，即进油压力升高，先导阀锥阀打开，这时由于阻
尼孔的作用，产生压力降，主阀芯被抬起，进、出油口被接通，实现溢流作用。
倘若阻尼孔被堵塞，先导阀锥阀关闭，不能产生压力降，进、出油口不能接通，
则溢流阀不能溢流，无论系统压力增加多少，溢流阀也不能溢流。
2、减压回路如下图所示。
缸1和缸2分别进行纵向加工和横向加
工。
现场观察发现，在缸2开始退回时，缸1工进立即停止，直至缸
2退至终点，缸1才能继续工进。
试分析故障原因并提出解决办法。
答：造成该故障的原因是缸2开始退回时，缸2回油时阻力小使得减压阀4出口压力过低，造成整个系统压力低，从而使缸1工进停止。
可采取在缸2开始退回时的回油管路（缸2下腔出口至换向阀之间）上加装一单向节流阀（或平衡阀），以增大回油阻力，使减压阀4出口压力不致过低，而影响缸1工作。
3、 如图（a ）所示，一单活塞杆液压缸，无杆腔的有效工作面积为1A ，有杆腔的有效工作面积为2A ，且212A A =。
当供油流量q=100L/min 时，回油流量是多少？若液压缸差动连接,如图（b ），其它条件不变，则进入液压缸无杆腔的流量为多少？
q b
a
q
m in /100111L v A q == min /502
111122L v A v A q ==
= 2、 2221100v A q q q +=+=
1
2212112100A v A A q q A q v +=+== m in /10022L v A =
m in /20010022L v A q =+=。
4、如图，A 1＝100cm 2,A 2=50cm 2,F 1=28×103N,F 2=8.4×103N ,背压阀的背压为0.2MPa ，节流阀的压差为0.2MPa ，不计其它损失，试求出A 、B 、C 三点的压力。
MPa m N A F p c 8.21010282
2311=⨯==- MPa m N A A p F p B 94.0101050102104.82
24531222=⨯⨯⨯+⨯=+=-- MPa p p C A 32.0=+=
5、试用两个液控单向阀绘出锁紧回路（其他元件自定）。
