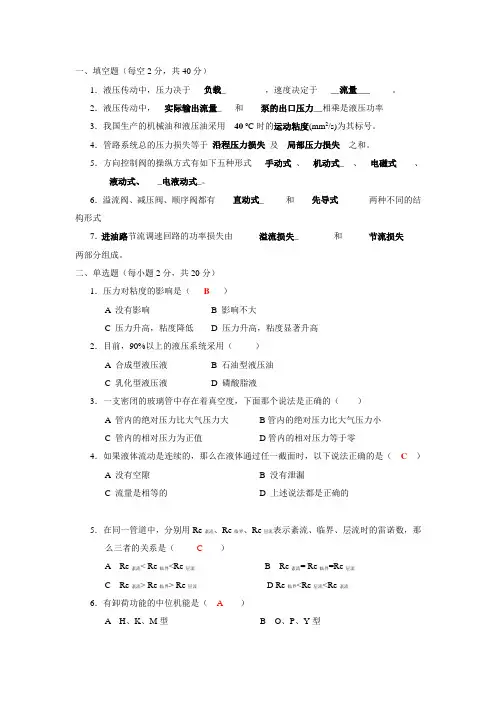

液压传动试题库及答案解析

一、填空题（每空2分，共40分）
1．液压传动中，压力决于___负载__________，速度决定于_____流量________。

2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率
3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液式_。

6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式
7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。

二、单选题（每小题2分，共20分）
1．压力对粘度的影响是（ B ）
A 没有影响
B 影响不大
C 压力升高，粘度降低
D 压力升高，粘度显着升高
2．目前，90%以上的液压系统采用（ B ）
A 合成型液压液
B 石油型液压油
C 乳化型液压液
D 磷酸脂液
3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（ B ）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小 C 管内的相对压力为正值D管内的相压力等于零
4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙 B 没有泄漏C 流量是相等的 D 上述说法都是正确的
5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是
（ C ）
A Re紊流< Re临界<Re层流
B Re紊流= Re临界=Re层流
C Re紊流> Re临界> Re层流
D Re临界<Re层流<Re紊流
6．有卸荷功能的中位机能是（A）
A H、K、M型
B O、P、Y型
C M、O、D型
D P、A、X型
7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护 B 背压、远程调压 C 降低油液压力供给低压部件 D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度 A 重载高速 B 重载低速
C 轻载低速
D 轻载高速
9．调速阀可以实现（D）A 执行部件速度的调节
B 执行部件的运行速度不因负载而变化
C 调速阀中的节流阀两端压差保持恒定
D 以上都正确
10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路 D 三种回路都可以
二.填空题（每空1分，共25分）
1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

2．液体在管道中的流动状态有两种，即(层流)和(紊流)。

流态可用(雷诺数)来判断。

3．液压系统的调速方法分为(节流调速)、(容积调速)和(节流容积调速)。

4．定量泵节流调速系统中，泵的供油一部分按速度要求由流量阀调节后流往执行元件，多余油液由(溢流阀)流回油箱，同时也就稳定了泵的供油压力。

5、某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。

6、在液流中，由于压力降低到有气泡形成的现象，统称为（空穴）现象。

7、齿轮泵工作时，轮齿在过渡中要经历"容积在封死状态下变化"的过程称为（困油）。

为了消除这种现象，通常采用（开卸荷槽）的办法。

8、单作用叶片泵转子每转一周，完成吸、排油各（1）次，可方便地改变（偏心距）的大小，就改变它的排量，因此，一般做成（变）量泵。

9、压力阀的共同特点是利用（压力）和（弹簧力）相平衡的原理来进行工作的。

10、实际工作时，溢流阀开口的大小是通过(压力)的变化来自动调整的。

11、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变（斜盘倾角），可以改变泵的排量。

12、马达是(执行元件)，输入的是压力油，输出的是(力)和(力矩)。

二、判断题（对的打“√”，错的打“×”，每题1分，共15分）1．（√）减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。

2．（×）单杆活塞式液压缸差动联接时，无杆腔压力必大于有杆腔压力。

3．（√）容积调速回路既无溢流损失，也无节流损失，故效率高，发热少。

但速度稳定性则不如容积节流调速回路。

4、（×）根据液体的连续性方程，液体流经同一管内的不同截面时，流经较大截面时流速较快。

5、（×）液压传动系统中，压力的大小取决于油液流量的大小。

6、（×）温度对油液粘度影响是：当油液温度升高时,其粘度随着升高。

7、（√）直动式电磁换向阀是利用电磁力直接推动阀芯换向。

8、（×）调速阀与节流阀的调速性能一样。

9、（√）根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力。

10、（×）单向阀用作背压阀时，应将其弹簧更换成软弹簧。

11、（×）安装于液压泵吸油口的滤油器常用烧结式的滤油器。

12、（√）利用液压缸差动连接实现的快速运动回路，一般用于空载。

13、（√）液控单向阀控制油口不通压力油时，其作用与单向阀相同。

14、（√）利用远程调压阀的远程调压回路中，只有在溢流阀的的调定压力高于远程调压阀的调定压力时，远程调压阀才能起作用。

15、（×）双作用叶片泵可为变量泵。

三、选择题（每小题分，共15分）
1、液压泵能实现吸油和压油，是由于泵的c变化。

a、动能；
b、压力能；
c、密封容积；
d、流动方向
2、用定量泵和变量马达的容积调速方式，又称为d调速。

a、开式油路
b、闭式油路
c、恒转矩回路
d、恒功率回路
3、外圆磨床液压系统因为采用了c换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。

a、压力控制制动；
b、时间控制制动；
c、行程控制制动；
d、电气控制制动
4、液压油d，常常是液压系统发生故障的主要原因。

a、温升过高；
b、粘度太小；
c、粘度太大；
d、受到污染。

5、双作用叶片泵从转子__b__平衡考虑，叶片数应选__c__；单作用叶片泵的叶片数常选__d__，以使流量均匀。

(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。

6、__a___叶片泵运转时，存在不平衡的径向力；__b__叶片泵运转时，不平衡径向力相抵消，受力情况较好。

(a) 单作用；(b) 双作用。

7、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而__b__，__c__柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度。

(a) 上升；(b) 下降。

(c) 奇数；(d) 偶数。

8、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率__b___其输入功率。

(a) 大于；(b) 等于；(c) 小于。

9、溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。

(a) 常开；(b) 常闭。

10、为使三位四通阀在中位工作时能使液压缸闭锁，应采用__a___型阀。

(a) "O" 型阀、(b) "P" 型阀、(c) "Y"型阀。

四、简答题（每小题4分，共20分）
如图所示，溢流阀1的调节压力为P1=40×105Pa，溢流阀2的调节压力为P2＝30×105Pa。

问：当两个二位二
通电磁换向阀同时得电（即1DT、2DT得电）时，泵的出口压力P等于多少
答：泵的出口压力为0。

2、简单说明液压传动系统的组成。

答：动力装置。

是把机械能转换为液体压力能的装置。

执行元件。

是将液体的压力能转换为机械能的装置。

控制调节元件。

是指控制或调节系统压力、流量、方向的元件。

辅助元件。

是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。

工作介质。

在系统中起传递运动、动力及信号的作用。

3、简述伯努利方程的物理意义。

答：其物理意义是：在密闭的管道中作恒定流量的理想液体具有三种形式的能量（动能、位能、压力能），在沿管道流动的过程中，三种能量之间可以相互转化，但是在管道任一断面处三种能量总和是一常量。

4、试述液压泵工作的必要条件。

答：1）必须具有密闭容积。

2）密闭容积要能交替变化。

3）吸油腔和压油腔要互相隔开，并且有良好的密封性。

5、为什么说先导式溢流阀的定压精度比直动式溢流阀高答：先导式溢流阀将控制压力的流量与主油路分开，从而减少了弹簧力变化以及液动力等对所控制压力的干扰。

六、计算题（共20分）1、（8分）液压泵的输出压力=10 MPa，泵转速n=1400 r／min，排量V=46 mL／r，容积效
=，总效率＝0．9。

试求液压泵的输出功率和驱动泵的电动机功率。

解：a)输出功率为：
输出流量==Vnηpv=min
输出功率P0=p=（kW）
b)求电动机的功率
Pi=P0/ηP= (KW)
2、（12分）图示一个液压泵驱动两个结构相同相互串联的液压缸，已知两缸尺寸相同，缸筒内径D=80mm,活塞杆直径d=40mm,负载F1=F2=6000N，液压泵供油流量Q=25L/min，求液压泵的供油压力P1及两个液压缸的活塞运动速度
V1,V2。

解：1、P2=F2/A1=6000/对液压缸1产生的作用力：
F2’=P2xA2=4484(N)
P1=(F1+F2’)/A1=(MPa)
2、V1=Q/A1=5(m/min)
V2=(V1xA2)/A1=(m/min)
一、填空题（每空1分，共20分）
1．液压传动是以（压力）能来传递和转换能量的。

3．液体在管中流动时，存在（层流）和（紊流）两种流动状态。

液体的流动状态可用（临界雷诺数）
来判定。

4．液压系统中的压力,即常说的表压力，指的是（相对）压力。

5．液体流动时的压力损失可以分为两大类，即（沿程损失）压力损失和( 局部损失)压力损失。

6．在液流中，由于压力降低到有气泡形成的现象统称为（空穴）现象。

7．双作用叶片泵一般为( 定量泵）；单作用叶片泵一般为( 变量泵）。

9、三位换向阀处于中间位置时，其油口P、A、B、T间
的通路有各种不同的联结形式，以适应各种不同的工
作要求，将这种位置时的内部通路形式称为三位换向
阀的（中位机能）。

10．压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。

二、选择题（每个空格1分，共10分）
1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

A、能量守恒定律；B、动量定理；
C、质量守恒定律；
D、其他；
2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）
A、等于10MPa；
B、小于10MPa；
C、大于10MPa 3．（ A ）叶片泵运转时，存在不平衡的径向力；
（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 、单作用；B、双作用。

5、有两个调整压力分别为5 MPa和10 MPa的溢流阀串
联在液压泵的出口，泵的出口压力为（ C ）；
并联在液压泵的出口，泵的出口压力又为
（ A ）。

A、5 MPa；
B、10 MPa；
C、15 MPa；
D、20 MPa；6．在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是
( A )。

A、减压；
B、增压；
C、调压。

三、图形符号识别题（10分）
答：1) 三位五通电液动换向阀2) 二位二通机动换向阀3)过滤器4) 溢流阀5)节流阀6)单向阀7)单向变量泵8) 调速阀9)（外控）顺序阀10)液控单向阀
四、分析题（33分）1．在下面各图中，请指出各液压泵是什么液压泵。

当各图输入轴按顺时方向旋转时，指出A、B口哪个为吸油口，哪个为压油口。

（每小题4分，共12
答：a)齿轮泵、A为吸油口、B为压油口；
b)双作用叶片泵、A为压油口、B为吸油口；
c)单作用叶片泵、A为压油口、B为吸油口；
2．分析以下各回路，指出各图中压力计的读数。

（每小题2分，共12分）
答：a)p计=0；b)p计=Δp; c)p计=F/A;
d) p计=0 e) p计=py—Δp; f) p
计=pM
3．下图所示的三个液压缸的活塞杆直径均为d，活塞直径均为D，已知输入流量为q，压力为p，分析各缸
运动件的运动方向及写出推力F和速度v的表达式。

（每小题3分，共9分）
答：(a)左.pπD2/πD2 (b)右.pπ(D2-d2)/4 . 4q/π(D2-d2)(c)左.pπd2/4 .4q/πd2
五、计算题（27分）
1、如下图所示，为两结构尺寸相同的液压缸，其有效
作用面积A1=100c㎡,A2=80c㎡,p1=1MPa液压泵的流量
q1=12L/min,若不计摩擦损失和泄漏，试求：（12分）
1）两缸负载相同时，两缸的负载和速度各为多少
2）缸1不受负载时，缸2能承受多少负载
3）缸2不受负载时，缸1能承受多少负载
解：1）
当F1=F2时，F1=F2=p1A1/= (3分)V1=q1/A1=min V2=v1A2/A1=*=min
(3分)
2）当F1=0时，F2=p1A1/=12500N (3分) 3）当F2=0时，F1=p1A1=10000N (3分) 2．如下图所示，已知A1=20c㎡,A2=10c㎡，F=5kN，q p=16L/min，q T=min，p y=5Mpa，若不计管路损失，试求：（15分）（1）电磁铁断电时，p1= P2= V=；
（2）电磁阀通电时，p1= P2= V= 溢流阀的溢流
量Δq=。

解：
1）当电磁断电时，由于油路直接与油箱相同，p2=0 (1分) P1=F/A1= （2分）
V=qp/A1=8m/min （2分）
2）当电磁铁通电时
P1=py=5MPa(2分) P1A1=p2A2+F(2分) P2=5MPa （2分）
V=qT/A2=min（2分）Δq=qp-q1=qp—vA1=15L/min(2分)
一、填空题（每空1分，共20分）
1.液压传动是以（压力）能来传递和转换能量的。

2.、液压传动装置由（动力元件）、（执行元件）、
（控制元件）、（辅助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）
为能量转换装置。

3.液体在管中流动时，存在（层流）和（紊流）
两种流动状态。

液体的流动状态可用（临界雷诺数）来判定。

4.液压系统中的压力,即常说的表压力，指的是（相
对）压力。

5.在液压系统中，由于某一元件的工作状态突变引起油
压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。

6.单作用叶片泵转子每转一周，完成吸、排油各
（ 1 ）次，同一转速的情况下，改变它的
（偏心距）可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间
的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。

8.压力阀的共同特点是利用（液体压力）和
（弹簧力）相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口（启
闭），以实现执行元件顺序动作的液压元件。

二、选择题（请在所选择正确答案的序号前面划√或将正
确答案的序号填入问题的空格内）（每选择一个正确
答案1分，共10分）
1．流量连续性方程是（C）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

A能量守恒定律；B动量定理；C 质量守恒定律； D 其他；
2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）
A)等于10MPa；B)小于10MPa；C)大于10MPa 3．（ A ）叶片泵运转时，存在不平衡的径向力；
（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B、双作用
4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，
要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B）。

型 B. M型 C 、Y型 D. H型5．（ B ）在常态时，阀口是常开的，进、出油口相通；（ A ）、（ C ）在常态状态时，阀口是常闭的，进、出油口不通。

A) 溢流阀；B)减压阀；C)顺序阀
三、图形符号识别题（10分）
答：a)单向定量泵b) 液控单向阀c)节流阀d) 压力继电器e)单向变量马达f)调速阀g)减压阀h) (内控)顺序阀i)三位四通电液换向阀j)两位五通手动换向阀
四、分析题（33分）
2．分析以下各回路中，溢流阀各起什么作用（每小题2分，共12分）
2、a)溢流稳b)做背压阀; c)作安全阀; d)做安全阀e)溢流稳压f)卸荷
3．下图所示的三个液压缸的活塞杆直径均为d，活塞直径均为D，已知输入流量为q，压力为p，分析各缸运
动件的运动方向及写出推力F和速度v的表达式。

（每
小题3分，共9分）
答：(a)左.pπ(D2-d2)/4 .4q/π(D2-d2)(b)右.pπd2/4. 4q/πd2(c) 右.pπD2/πD2
五、计算题（27分）
1．如下图所示，两串联双杆活塞杆液压缸的有效作用面积A1=50c㎡,A2=20c㎡,液压泵的流量q v=3L/min,负载
F1=5kN，F2=4kN,不计损失，求两缸工作压力p1、p2及
两活塞运动速度v1、v2。

（12分）
解：1） V1=q p/A1=3×10-3/50×10-4=min (3分)
2）V2=q p/A2=min (3分)
3）P2=F2/A2=4000/20×10-4=2MPa (3分)
4） P1A1=p2A2+F2 P1=(F2+p2A2)/A1=3MPa (3分)
2.在图示平衡回路中，已知液压缸直径D=100mm,活塞杆
直径d=70mm,活塞及负载总重G=15kN,提升时要求在
内达到稳定上升速度v=6m/min。

试求：1、溢流阀和
顺序阀的调定压力；2、为满足上升速度的要求，液压
缸所需要的流量。

（15分）
2、（15分）
1）当1Y A通电时，顺序阀不工作，下腔的压力为：
P=G+F惯/π/4（D2-d2）（3分）
F惯=ma=G/g×v/t= （3分）
∴p=4MPa
溢流阀调整压力
Py≥p=4MPa （3分）
2）当活塞带负荷停止运动时，为避免自重下滑，顺序阀的调整压力为：
Px≥G/A2=4G/π（D2-d2）= （3分）
3)液压缸所需要流量应满足上升速度的要求，
∴ q=vA2=24L/min （3分）
计算题
1.一限压式变量叶片泵向定量液压马达供油。

已知定量液压马达排量V m=20ml/r，容积效率ηmv=，机械效率ηmm=，负载扭矩M=10Nm，变量叶片泵特性曲线如图示，设在压力管路中有Mpa的压力损失，试求：
1．液压泵的供油压力；
2．液压马达的转速；
3．液压马达的输出功率；
4．液压泵的驱动功率（设液压泵的总效率ηp=）
q20 L/min
ΔP P(MPa)
二．三个液压缸串联连接，液压缸的活塞直径均为100mm，活塞杆直径均为65mm，液压泵的供油流量q p=25L/min，供油压力P P=10Mpa, 如果三个液压缸所承受的负载F均相同，求：
1．负载F的值。

2．三个液压缸正向前
进时的运动速度各为
多少
A1=π/4× ≈×10-3 A2=π/4× －)≈×10-3
（1）、第1个缸：PpA1=P1A2+F → P1=(Pp
A1- F)/ A2
第3个缸：P2A1=F → P2=F/A1
第2个缸：P1A1=P2A2+F 将上面的两式代入，得到：F=(A12+A22+A1A2)/(PpA13 ) ≈41KN
（2）、V1=qp/A1=25×10-3/(60××10-3 ) ≈ m/s V2=q1/A1= V1×A2/A1≈ m/s V3=q2/A1= V2×A2/ A1≈ m/s
三、在图示回路中，已知活塞运动时的负载F=，活塞面积
A=15×
10-4m2，溢流
阀调整值为
P P=，两个减压
阀的调整值分
别为P J1=和P J2=2Mpa，如油液流过减压阀及管路时的损失可忽略不计，试确定活塞在运动时和停在终点端位时，A、B、C三点的压力值。

1) 活塞运动时，p A=p B=p C=
2) 活塞停在终端位置时，p A=；p B=；p C=2MPa
四.如图所示8种回路，已知：液压泵流量q P=10L/min，液压缸无杆腔面积A1=50×10-4m2，有杆腔面积A2=25×10-4m2，溢流阀调定压力p Y=，负载F L及节流阀同流面积A T均已标在图上，试分别计算各回路中活塞的运动速度及各液压泵的工作压力(设C d=，ρ=870kg/cm3)。

图(a)所示回路：液压缸负载压力
液压泵工作压力为 p P=p L=2MPa
图(c)所示回路：由于有节流阀，溢流阀开启，泵的工作压力为 p P=p Y=
因 p1A1=p2A2=F L通过节流阀的流量 =×10-3(m3/min)
图(d)所示回路：由于节流阀通流面积为图(c)所示回路的5倍，允许通过的流量较大，故溢流阀关闭，活塞运动速度由q P确定，即由于p1A1=p2A+F故液压泵工作压力为 p P=p1=
图(e)所示回路：因p1A1=p2A2+F L，则p P=p Y=
图(f)所示回路：由于节流阀通流面积A T比图(e)所示回路的大近一倍，因此溢流阀关闭，液压泵输出流量全部经节流阀流进液压缸，p1仍为。

图(g)所示回路：q P=p L=2MPa
图(h)所示回路：由于节流阀通流面积A T为图(g)所示回路的5倍，因此液压泵输出的流量均被节流阀短路回油箱，没有油液进入液压缸，故活塞运动速度v=0
六、如图所示，一个泵驱动两个串联的液压缸，已知活塞直径D=90mm,活塞杆直径d=60mm,负载F1=F2=10000N，液压泵输出流量Q=25L/min,不计容积损失和机械损失，求液压泵的输出压力及活塞运动速度。

解：由活塞受力平衡关系可得
七、如图液压回路可实现快进、工进和快退三个动作控制，已知液压缸的无杆腔面积A1=50cm2,有杆腔面积A2=30cm2，液压泵的流量为10升/分，溢流阀的调节压力p y =2 .2Mpa，节流阀的开口面积A T=，阀的流量系统为C d=，油液密度ρ=900kg/m3。

液压缸工进时的负载为10KN（快进和快退无负载），不计摩擦损失和泄漏，要求：
（1）、分别求缸在快进、工进和快退时的速度。

（2）、液压缸工进时溢流阀的溢流量△q。

（3）、液压缸工进时能克服的最大负载。

）
